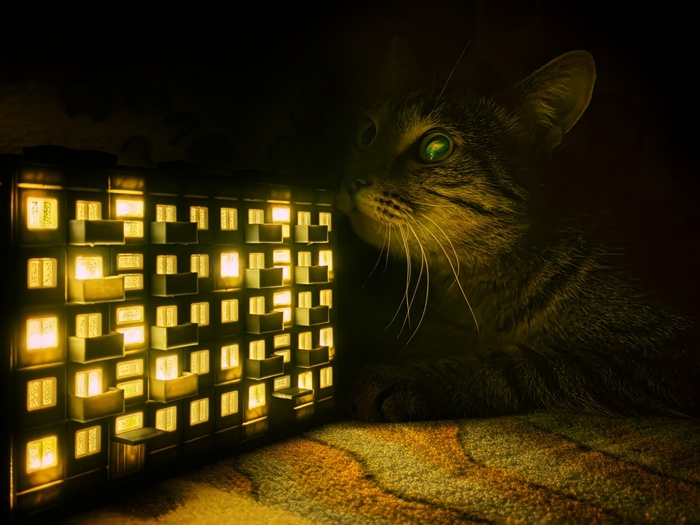

Очень давно хотел спроектировать подобный светильник, в течение примерно двух лет садился рисовать вечерами, бросал, через несколько месяцев брался заново и так по кругу. Сначала сделал здоровенный дом с несущими стенами, в который просто засунул свёрнутую новогоднюю гирлянду. Для первого раза получилось не так уж и плохо, сейчас этот экземпляр так и стоит почти собранный возле моей кровати.
Затем пробовал ещё разные варианты конструкции и технологии изготовления. Сделал малюсенький домик на батарейках, потом совсем микроскопический на фотополимернике - последний забросил так и не собрав, так как работа слишком кропотливая.
После некоторого количества доработок определился с оптимальным размером и пришёл к варианту, когда прочная несущая конструкция с креплениями для светодиодов печатается отдельно, а внешние панели на неё просто навешиваются. На этом этапе модель достигла той стадии, когда её можно просто пустить на печать и потом неспеша собрать за 10-15 минут. Есть ещё много мыслей по допиливанию, вроде адресных диодов с ардуиной для имитации освещения настоящей многоэтажки, но уже сейчас я доволен результатом.
Ну что, дорогие эры и эреа) прошло уже больше месяца, и хочу поделиться прогрессом)
Может, впоследствии и такую сделаю)
В прошлый раз, помнится, мы остановились на том, что я показал общую позу.
Теперь стоит показать уже с небольшой детализацией)
На фигурке уже целых 2.5 пасхалки для читателей)
Как видите, я позу сделал более расслабленной, и вместе с тем, постарался сделать ее естественней.
Насколько получилось- сказать сложно, но я старался.
А вот так будет выглядеть фигурка на подставке)
И тут я приготовил несколько пасхалок для тех, кто хорошо знает книжную историю Этерны)
Всего на подставке «больших» 5 пасхалок, которые смогут найти/понять лишь ценители. Плюс еще 2 на фигурке)
Первый, кто назовет все 7 пасхалок, получит от меня фигурку в подарок) 🎁
Ну и для просто ценителей прекрасного- здесь есть еще 4 средства художественной выразительности, которые могут оценить знатоки искусства. Надеюсь, они среди моих читателей найдутся)
И напоследок- тот, кто первым скажет, почему подставка такой формы, и чем она понравится коллекционерам, получит скидку на покупку фигурки)
Если вы когда-нибудь хотели разобраться в 3D-печати, но не знали, с чего начать... Или уже пробовали, но столкнулись с трудностями — этот пост для вас. Я создаю сообщество, где мы вместе учимся, делимся опытом и решаем реальные задачи в мире 3D-технологий.
Что сейчас происходит в канале?
🔹 Учим Fusion 360 вместе
Я начал делать уроки по Fusion 360 — мощному инструменту для 3D-моделирования. Пока это первые шаги: уже есть начальные материалы, но предстоит еще много работы. Буду разбирать все подробно, а вы сможете задавать вопросы и предлагать темы для следующих уроков. С видео еще учусь только-только работать, так что учиться будем вместе!
🔹 Практика печати без прикрас
Рассказываю о своем опыте — что работает, а что нет. Разбираю ошибки, делюсь находками и лайфхаками, которые экономят время и материалы.
🔹 Открытое комьюнити
Хочу, чтобы канал стал местом, где каждый может получить помощь или совет. Задавайте вопросы, предлагайте темы для обсуждения — вместе мы сможем больше.
🔹 Разный контент для разных интересов
Будет и про моделирование, и про печать, и про интересные проекты, которые можно повторить или взять за основу для своих идей.
Присоединяйтесь, если хотите:
· Научиться работать с 3D-графикой;
· Разобраться с настройками принтера;
· Найти единомышленников;
· Просто следить за развитием проекта.
Канал только формируется, и ваше участие поможет сделать его по-настоящему полезным. Переходите по ссылке, подписывайтесь и предлагайте свои идеи!
1.Купить рации 2.Спроектировать бокс для хранения 3. Напечатать бокс 4. Уложить Осталось только докупить комплект аккумуляторов сменных. Если кому надо, могу скинуть .stl или .stp Рации покупал на озоне, искать по Рация MOTOROLA-T62 Принтер Bambu Lab x1-carbon PLA
Уже давно размышлял о возможностях использования современных нейросетей в своём хобби. Наконец-то опробовал и решил поделится своим опытом использования ИИ в печати моделей.
Этот мальчик очень любит кофе.
Для начала эскиз - простой рисунок, который покажет, что примерно мы хотим получить в итоге. Можно нарисовать самостоятельно, найти в интернете или заказать у художника.
Далее - придание рисунку объёма и деталей. Если используется хороший исходник, то вряд ли это необходимо, но для моего случая - я использовал нейросети для обработки изображений.
Результаты обработки исходной картинки по запросу: Redraw this image as anime figurine
Хорошим лайфхаком, тут может послужить использование сервиса https://lmarena.ai/ - эта штука позволяет пощупать почти все имеющиеся в открытом доступе сервисы. Значительный минус в том, что сервис отдаёт ваш запрос на обработку случайным нейросетям, но плюсом, я считаю большую вариативность результатов.
Вышло достаточно далеко от исходного скетча. но мне уж очень понравились эти пальчики на ногах, поэтому решил работать с этим.
После этого, наступает самый удивительный этап - превращение рисунка в 3d модель. Это прям очень новая сфера, но уже сейчас существует несколько сервисов, которые выдают пристойные результаты. По моему опыту - лучше всего, с генерацией персонажей справляется сервис https://3d.hunyuan.tencent.com.
Результат генерации модели по изображению.
Далее, следует доработка модели. Мне не понравилось как выглядят колтуны сзади, но в принципе, можно было обойтись и вовсе без доработки.
Мальчишке, нужна стрижка.
Работать в 3д я не умею совсем, поэтому вдаваться в подробности тут не буду. Скажу лишь то, что скульптинг в Blender довольно терпим даже к тем, кто понятия не имеет что делает.
Итоговая моделька
Тонкости 3д печати расписывать не вижу смысла т.к. у всех свои способы. Думаю, можно уточнить только то, что печатаю я смолой Anycubic ECO resin, на принтере Anycubic Mono 4k, задания готовлю в слайсере Chitubox.
Готовая печать после отмывки и пост-обработки
Ну и последний этап - покраска. Честно говоря, я тут сильно торопился, поэтому вышло не так хорошо, но мне всё-равно нравится.
В жизни выглядит лучше. Честно!
Забыл утюг выключить
Да, это очевидно не супердетальная модель, которую не стыдно поставить под стекло, но у меня всё-равно вызывает восторг то, что на столе материализовалась идея, которая ещё недавно существовала только в виде наброска.
Надеюсь, что мой опыт будет полезен тем, кто уже сталкивался с проблемой того, что в интернете нет модельки любимого персонажа для печати, а смоделить самостоятельно - нет навыков.
Всем здравствуйте! От влюблённого в автомобиль «Волга» человека, я получил новый запрос: перекрасить / доработать модель ГАЗ-24 из журнальной серии «Автолегенды СССР» и создать из неё модель «Волги» 2-й серии.
Рис. 1. Модель автомобиля ГАЗ-24 «Волга» из журнальной серии «Автолегенды СССР»
После разбора модели, подготовим кузов: смоем родную краску, удалим отлитые заодно ручки дверей и просверлим отверстия для будущих ручек.
Рис. 2. Подготовка кузова модели автомобиля ГАЗ-24 «Волга» а окрашиванию
Для окраски кузова «Волги» была выбрана акриловая водорастворимая краску «Французский Сен-Шамон» от Jim Scale.
После высыхания краски, переведём декали с надписью «Волга», покроем кузов глянцевым акриловым лаком от Mr.hobby, жидким хромом выделим окантовки стёкол с последующей защитой эмалевым лаком Х-22 от Tamiya.
Рис. 3. Окрашенный кузов модели автомобиля ГАЗ-24 «Волга»
Салон «Волги» будет в незамысловатых серых тонах. За основной цвет я выбрал серую краску Н-306 Gray от Mr.hobby.
Рис. 4. Окрашивание интерьера модели автомобиля ГАЗ-24 «Волга»
Пока сохнут окрашенные элементы, найдём «Волге» новые детали. Так как мы создаём модель ГАЗ-24 2-й серии, бампера должны быть «клыкастыми». Самым простым вариантом было взять такие бампера у недорой модели-донора ГАЗ-24-95 «Волга» от Deagostini.
Рис. 5. Модель – донор автомобиля ГАЗ-24-95 «Волга» из журнальной серии «Автолегенды СССР» от Deagostini
Противотуманные фары на бампере от ГАЗ-24-95 смотрятся слишком топорно. Поэтому, в CAD-редакторе спроектируем новые, более детализованные фары.
Рис. 6. Трёхмерная геометрия противотуманной фары в сборе для модели автомобиля ГАЗ-24 «Волга» 2-й серии
Для прокачки внешнего вида модели, поднимем из базы знаний 3D-геометрию колёсных дисков, колпаков и ручек дверей.И далее распечатаем всё это дело на фотополимерном 3D-принтере Anycubic photon mono 4k из прозрачной смолы Clear.
Рис. 7. Трёхмерная геометрия колёсного диска, колпака и дверной ручки для улучшения внешнего вида модели автомобиля ГАЗ-24 «Волга» 2-й серии
На фотографии ниже вы чётко можете увидеть разницу заводской имитации противотуманок на бампере и аккуратных, реализованных с помощью 3D-печати.
Так, с «клыкастого» бампера я удалил родные противотуманки и просверлил отверстие для фиксации новых.
Рис. 8. Монтаж новых противотуманных фар на передний бампер модели автомобиля ГАЗ-24 «Волга» 2-й серии
Соберём «Волгу» окончательно и уделим внимание мелочам: выделим оранжевой краской указатели поворота, нанесем хромированную полосу у низа дверей и добавим чёрную точку по центру колпаков.
Финальным шагом нанесём чёрную смывку на рельеф решётки радиатора и поставим на модельку фототравлёные стеклоочистители.
Рис. 9. Проработка деталей экстерьера модели автомобиля ГАЗ-24 «Волга» 2-й серии
Ну вот и всё, «Волга» готова!
Рис. 10. Модель автомобиля ГАЗ-24 «Волга» 2-й серии
Рис. 11. Модель автомобиля ГАЗ-24 «Волга» 2-й серии
Рис. 12. Модель автомобиля ГАЗ-24 «Волга» 2-й серии
Как по мне, модель получилась очень красивой по цветовому сочетанию и достаточно проработанной по мелочам 😊
