Добрый!

Как обычно, 1 января просыпается сначала тело, а уже потом мозг и понять происходящее в округе крайне сложно без бокала крепкого тёмного чая)

Утро нового 24 года для Iphone 14 pro выдалось не самым удачным - его поставили на зарядку и мигнув парой процентов ушёл спать, как позже оказалось, один из айфонов поступил точно так же.

Телефон на официальной европейской гарантии и когда клиент услышал стоимость восстановления 18 тысяч, то решил подумоть.
Но спустя день позвонил и сказал, что ждать 3 недели на андроиде просто не переживёт и решил отдать мне на ремонт.

Итак, как только я открываю телефон, то все официальные гарантии анулируются.
Не, я могу сделать всё точно по заводской сборке, но для клиента это будет существенная прибавка к стоимости, ведь для этого потребуются новые расходники в виде подушек на разъёмы, мелкие этикетки, новые термоинтерфейсы и значительный расход времени на это и после даже цех эпол не узнает, что телефон ремонтировался, ведь распаивать материнку там не будут, но этот вариант я покажу немного позднее.

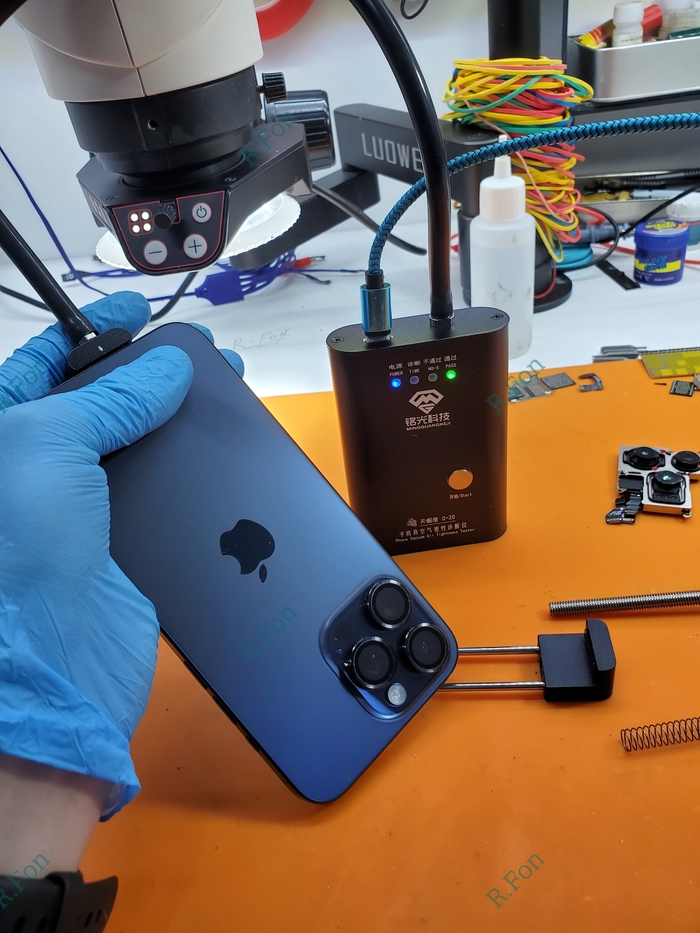

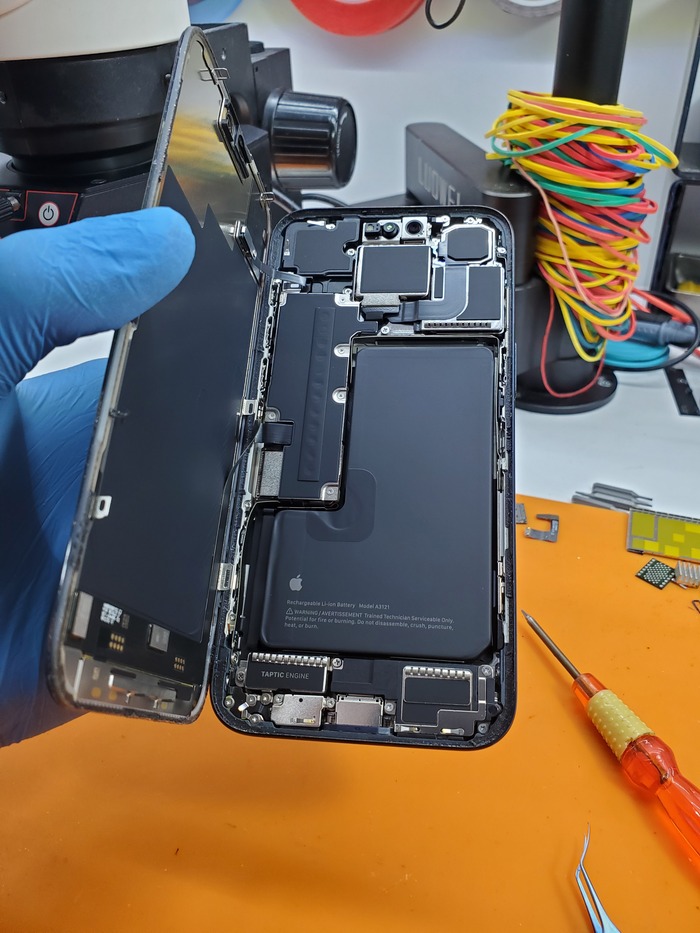

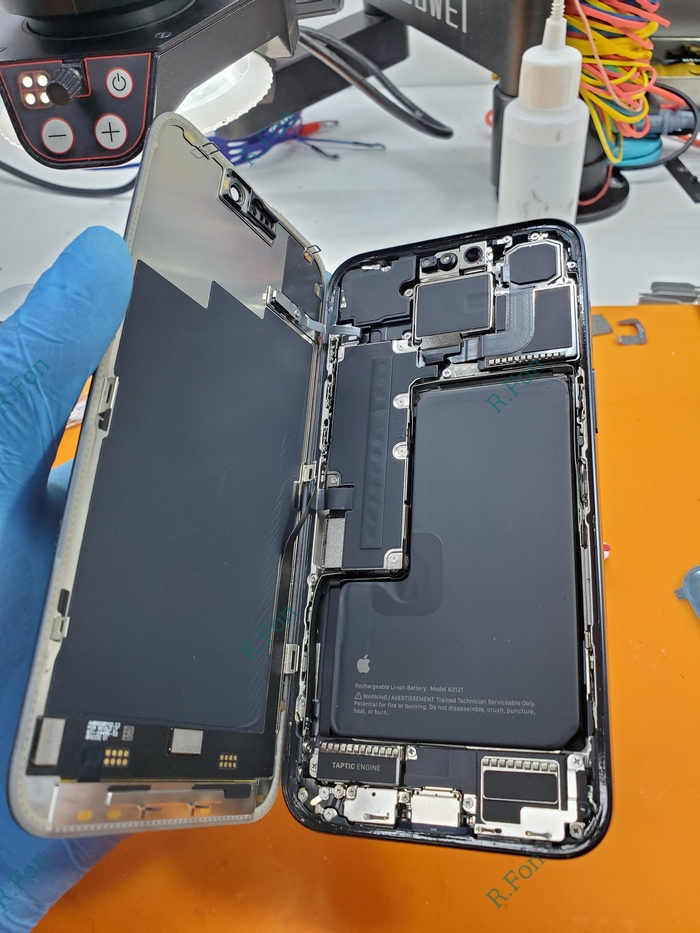

Открываю телефон на своей автоматической тачке

Чувствуете, как оф.гарантия вышла из телефона?)

Ну как и в любой технике в первую очередь подкидывается заведомо рабочий заряженный источник питания, в данном случае просто заряженный аккум

Уже что-то.

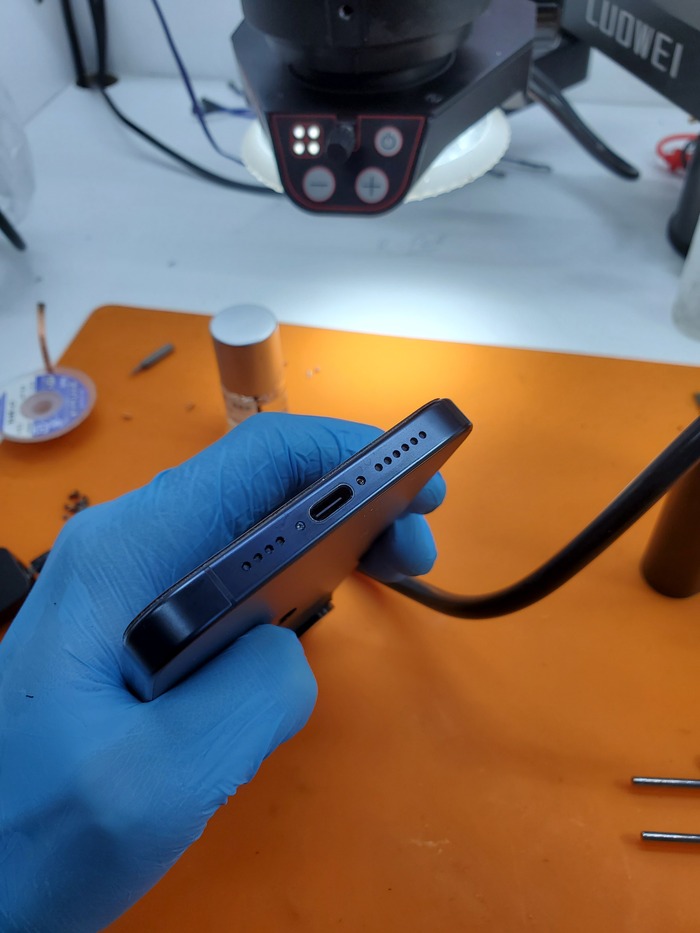

Далее нужно проверить работоспособность нижнего шлейфа и тут скажу так: если 5 вольт доходит до платы, то это ничего не значит. Для активации транзисторов в контроллере и активации заряда нужно 5 пинов: масса, 5 вольт, дата плюс и минус, а так же identification (тот самый пин активации зарядки айфона).
Возиться с мультиметром я не захотел, да и долго, проще закинуть донорскую заблокированную плату и проверить заряд

Зарядка есть, а значит и отметается нижний шлейф.
Остаётся контроллер заряда, он же kracken, но прежде, чем положить плату на плиту для распайки, я раздену её от всех термоинтерфейсов и всяких мелочей

Ну а потом плитку на 220 градусов и жду

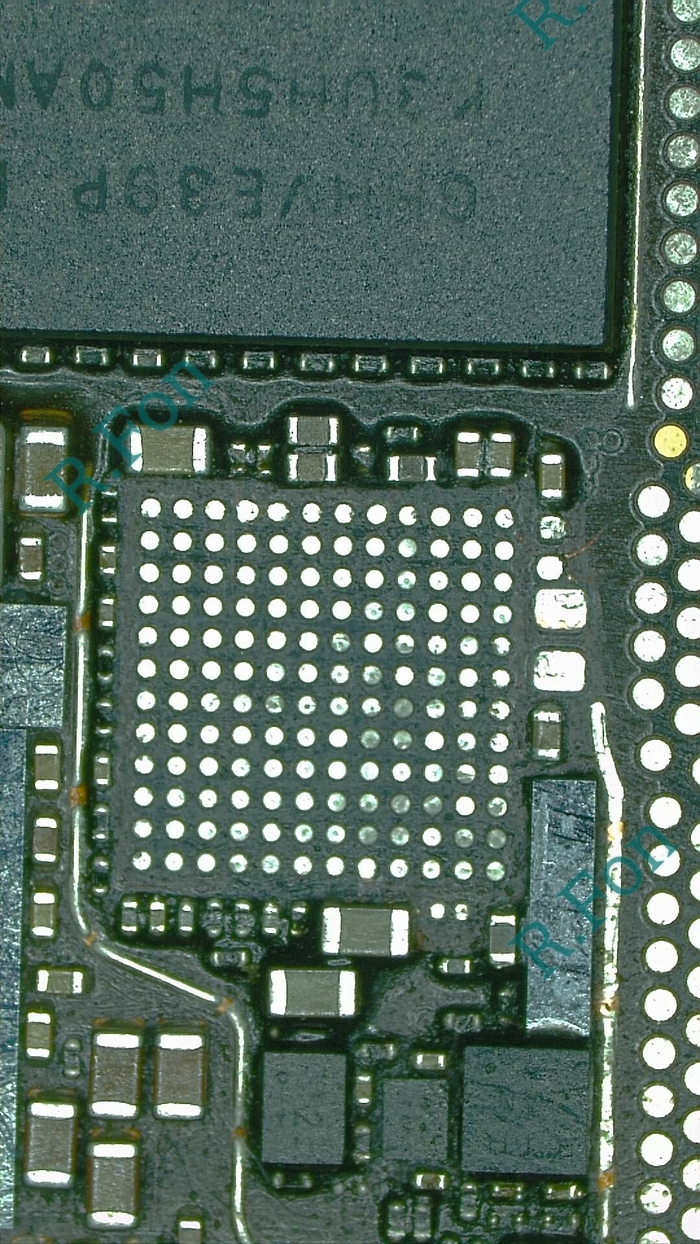

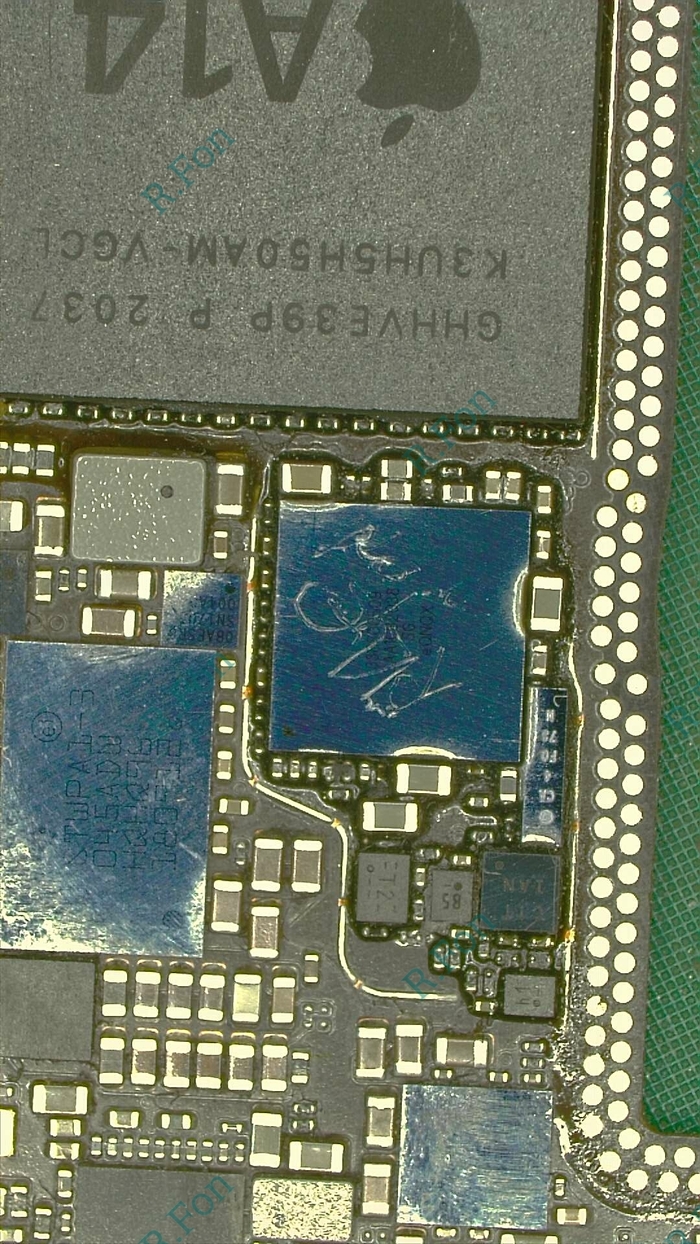

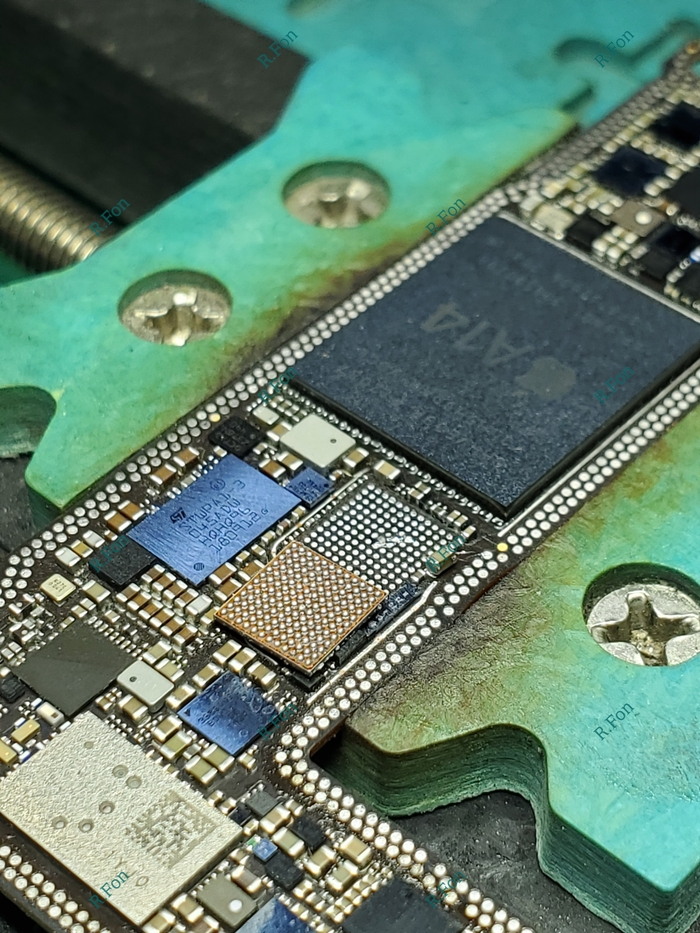

Неисправный контроллер как и на 13 pro серии находится на островке рядом с сим коннектором и без какого либо сожаления снимается с платы

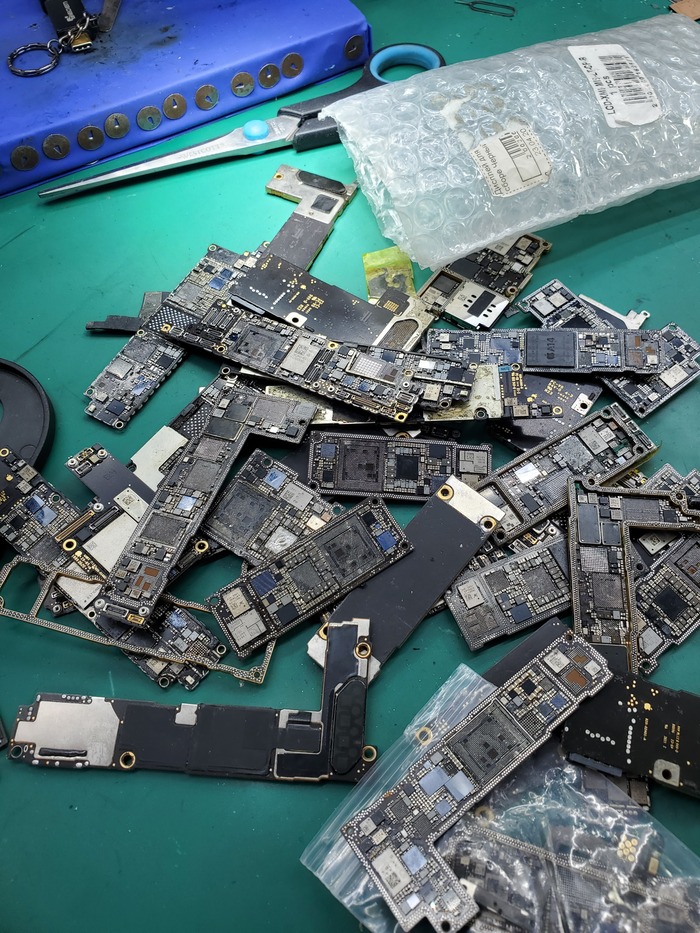

Новый я взял с донорской платы, чип памяти от которой давно уехал на увеличение объёма на другой 14 pro max

А далее всё по стандарту:
Зачистил половины плат по кругу и приступаю к ошариванию нижней платы свежим припоем

Всё припаивается на той же самой плите на 220 градусах. Кто-то из мастеров скажет что 220 это много, но моя печка жарит только по кругу межплатной рамы, середину не трогает.
Для каждой модели у меня своя плитка для жарки, начиная с десятого и заканчивая пятнадцатой серией.

Телефон запустился, заряжается и всё работает...
За исключением сети.
Вернее не так, телефон сам по себе американец без слота сим и решил, что теперь он европеец. Все esim отображаются, включаются, но сеть не взлетает, причём дозвониться в 112 можно.
Распаял заново и проверил отсутствие мусора или мелких шариков припоя на площадках, где есть резисторы, по которым и различаются платы Америки и Европы.
Всё было чисто.
Прошил без потери данных на всякий.
Мимо.
Значит есть проблема с модулем esim, хотя с чего бы?
А с того, что сначала при включении телефон писал, что нет сим, а потом и вовсе "ошибка сим".
Такое я уже делал с американцем год назад, спустя пару месяцев с даты выхода.
Улетел с телефоном, а прилетел с айподом. Iphone 14 pro max

Меняю с того же донора и начисто прошиваю телефон

Вот теперь порядок

Просто сдохла от нагрева. С 12 серии эти микрухи просто умирают на ровном месте, даже сами по себе.

Эту замену esim я сделал за свой счёт, так как при первом запуске, ещё до распайки платы я видел работу сети.
Увы, такие сопутствующие поломки предсказать невозможно, да и ремонт не сложный, минут 30 на всё про всё.

Далее окончательная чистая сборка с оригинальной сервисной проклейкой

И проверка на влагозащиту

Годно.
Так ремонт из одного часа растянулся на один день, дольше мозги думал. Вернее на 3, я ещё на выходной уходил))

Стоимость такого ремонта с сохранением влагозащиты у меня 18 тысяч, хотя можно было бы пострадать пару недель и сдать по гарантии.

Ну у нас в Москве так, если горит, то надо срочно делать)

Всему виной послужил китайский неисправный провод, так что если увидели свободный конец, не стоит с лёту засовывать его в телефон без подстраховки, иначе это может плохо кончится xD

Задать вопрос по умершим на сомнительной зарядке телефонам можно мне в телегу, видеоформаты моих ремонтов показываю на ютубе. Ну а по срочным интересным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Добрый!

ЮТуб завален всяческими инструкциями по самостоятельным заменам дисплеев, аккумов и прочей ерунды и это правильно, нехуй кормить сервисные центры, стригут бабки и ничего не делают.

Сделай сам как говорится, будет даже лучше, для себя же делаешь, да и денежку на яйцы купить останется под НГ xD

Итог замены аккумулятора немного предсказуем:

Мастера в курсе, почему стреляет полоса при разборке и на ютубе об этом не расскажут, но клиент ранее же разбирал 4/5s и чё там, всё же просто и по привычке начинает поддевать дисплей лопаткой в нижней его части, где вплотную к рамке находится очень нежный шлейф самой матрицы и всё.

Радуга из белой, зелёной или розовой полосы обеспечена. Да, можно поправить это на лазерном станке, но это достаточно узконаправленная услуга и окупится только у переклейщиков, да и не факт, что такую полосу удастся полностью убрать.

А вообще заебали. Я не занимаюсь переклейкой и не буду. Это абсолютно другая сфера ремонта с абсолютно другим оборудованием, так что качественная пайка и переклейка на одного человека несовместима)

Как только начали появляться в ремонте телефоны 12 серии я тоже полосил дисплеи. 3 штуки если быть точнее (12 mini, 12 pro и 12 pro max) два из них по собственной инициативе, а у одного развалилась рамка внизу и задела шлейф.

После этого я и купил тачку для автоматической разборки

Принцип тачанки прост:

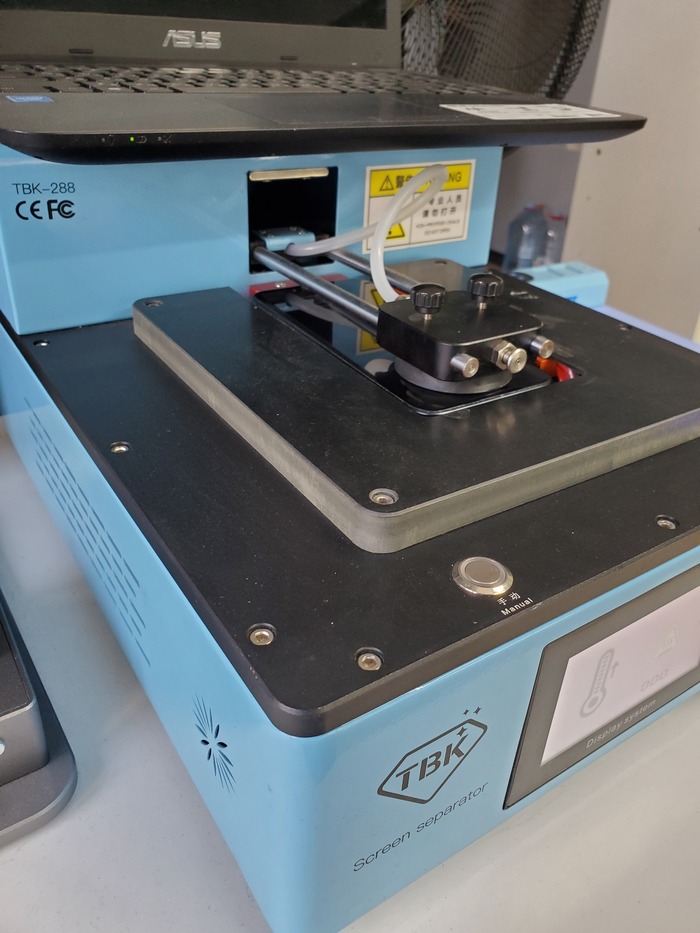

Сосёт сзади и спереди присосками, греет раму по кругу дисплея, а потом отклеивает передок и всё сама. Только нужно пару капель спирта подлить на проклейку, что бы рамку не оторвало)

Внутри всё довольно чисто и не могло бы быть иначе, ведь когда делаешь для себя стараешься не оставить колхоза

Но понятное дело дома не найдётся на балконе паяльника и программатора для нормальной замены аккумулятора, поэтому это дело закинули так, с ошибкой.

Кстати, если не делать перепайку контроллера, то на телефоне пропадает функция быстрой зарядки (проседает на 400мА) и разряжается аккумулятор немного быстрее, ведь на китайских платах не установленны микросхемы стабилизации и обмена информацией о ждущих режимах телефона.

Более того, так как контроллер не родной, то в настройках не будет отображаться актуальная информация об аккумуляторе, а китайская проклейка в комплекте не клеится равномерно и защищает только от пыли

Всё это дело надо поправить к праздникам.

Дисплей оригинал не восстановленный, снятый с новой трубки пришлось заказывать из орехово-зуево, ибо по Москов этого дела не оказалось.

Не, можно поставить копию, но мне лично не нравятся рамки с палец, даже показывать стыдно)

Ай ладно, смотрите:

В общем такое дело отметается, ведь телефон делают для себя.

Что дальше?

Делаю замену аккумулятора с банкой клиента без гарантий.

Взрываю контроллеры и один из них, с родного аккума, припаиваю к новой банке

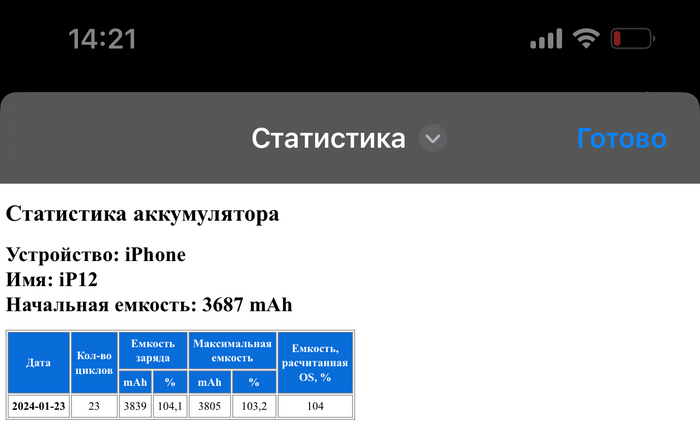

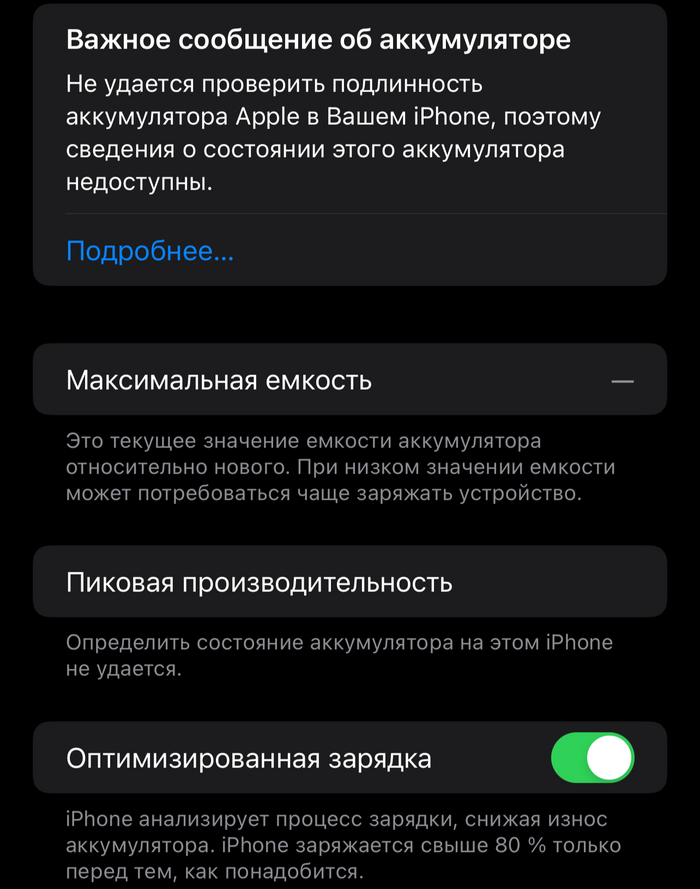

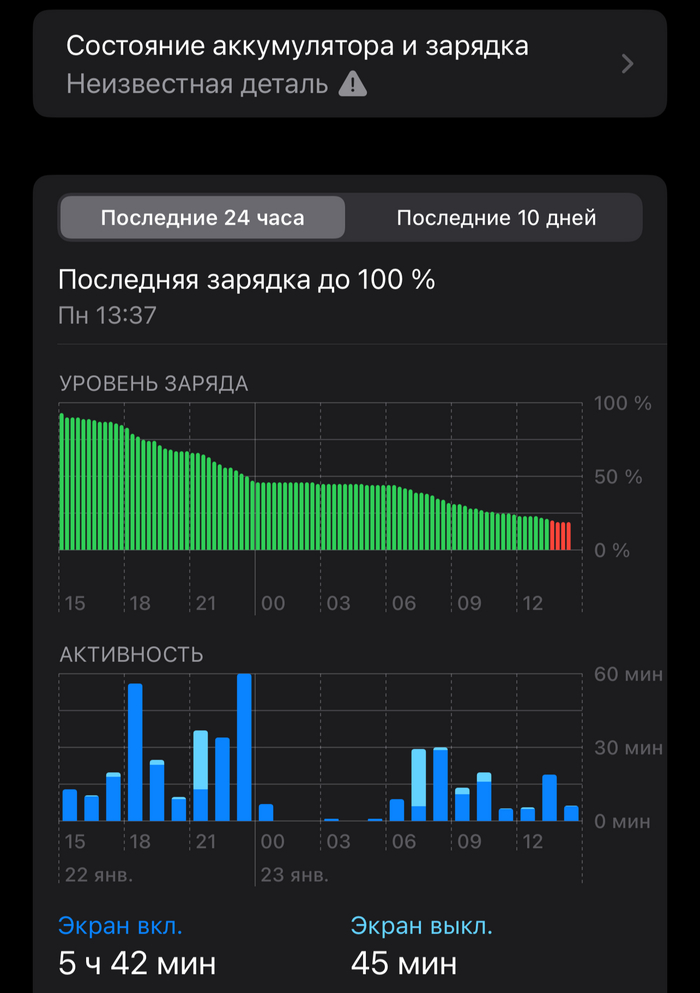

Даже если перепаять платы, в настройках будет отображаться старая ёмкость, поэтому китайские друзья-товаришы сколхозили обманку, которая так же общается с процессором и делает подмену пакетов данных на нужные мне

Далее процедура программирования

Важное сообщение пропадёт через циклов 20 зарядки, хотя можно было бы принудительно сделать это, чёт не подумов. Не мешает, единицы в настройках нет, аккум 100%:

Сделующий на очереди дисплей.

Это дело тоже нужно привязать к процессору, ведь замена без перепайки и прописи тритона некрасивая в моём сервисе, так что всё должно быть заебумба.

Пишу со старого дисплея true tone в новый:

И со старого дисплея отпаивается контроллер тачскрина, где так же хранится инфа о родном дисплее

По сути, если делать для себя, а не на продажу, то этим можно и не заморачиваться и оставить как есть, не будет мешать, но так или иначе я обещал сделать без ошибок, поэтому это:

С помощью микроциркулярки превращается в это

Если кому интересно, то микросборка внутри выглядит так:

Тут залит цементом контроллер питания контроллера нажатий тачскрина и eeprom, где хранится tpsn, tpmtsn и tplcm (серийник тачскрина и дисплея).

После зачистки и подготовки это выглядит так

Решил я тут значит сделать ещё красивее и залить это по заводскому, что бы вообще не докопаться было, но что то пошло не так

XD

Компаунд в игле застыл, а у нас как, идёт туго - надо посильнее)

Я после этого неделю вымывал этот компаунд с пальцев, зато получилось весьма неплохо

Далее по стандарту проклейка с сохранением пылевлагозащиты (при установке оригинального дисплея делаю это бесплатно, а при любом другом ремонте беру денег, ведь на зачистку и подготовку тратится расходников рублей на 500 и дополнительно 20 минут времени).

Для проверки влагозащиты я не стал покупать клизму с манометром, а взял электронный вариант в 10 раз дороже:

(Телефон на фото другой!!!)

Люблю качественное оборудование)

А далее стикеры, гарантия, все дела)

По итогу ремонт для клиента вышел в 23 тысячи рублей.

А можно было сразу принести мне на замену аккума и стоило бы это всего 7 тысяч)

Но понять человека тоже можно. Не думаю, что цель была сэкономить. Возможно просто не знали куда обратиться, что бы сделали красиво, не навязали там всякие мнимые контроллеры питания и не повытаскивали оригинальные запчасти.

Задать вопрос по качественному и дорогому ремонту Ваших телефонов можно мне в телегу, посмотреть видеоформаты моих ремонтов на ютубе, либо по экстра срочным вопросам зовите меня тут по призыву @R.Fon

А я дальше пойду исправлять очередного безнадёгу, охуевая, что творят в сторонних сервисах))

Увидимся))

Добрый.

Данный телефон приехал ко мне из города Пермь.
Думаю суть проблемы уже многим понятна из названия поста.
Причина поломки - само по себе.
Телефон мог сам перезагружаться с красивым розовым экраном смерти

Пермские мастера по большому счёту не хотели браться за такой ремонт, агрументируя шансы выживания телефона всего 50%.
Пффф, переделали бы ещё раз, тогда шансы были бы 100% xD

В общем не суть.
При воспроизведении любого звука, телефон начинал тупить, тормозить и в конечном итоге уходил в перезагрузку.

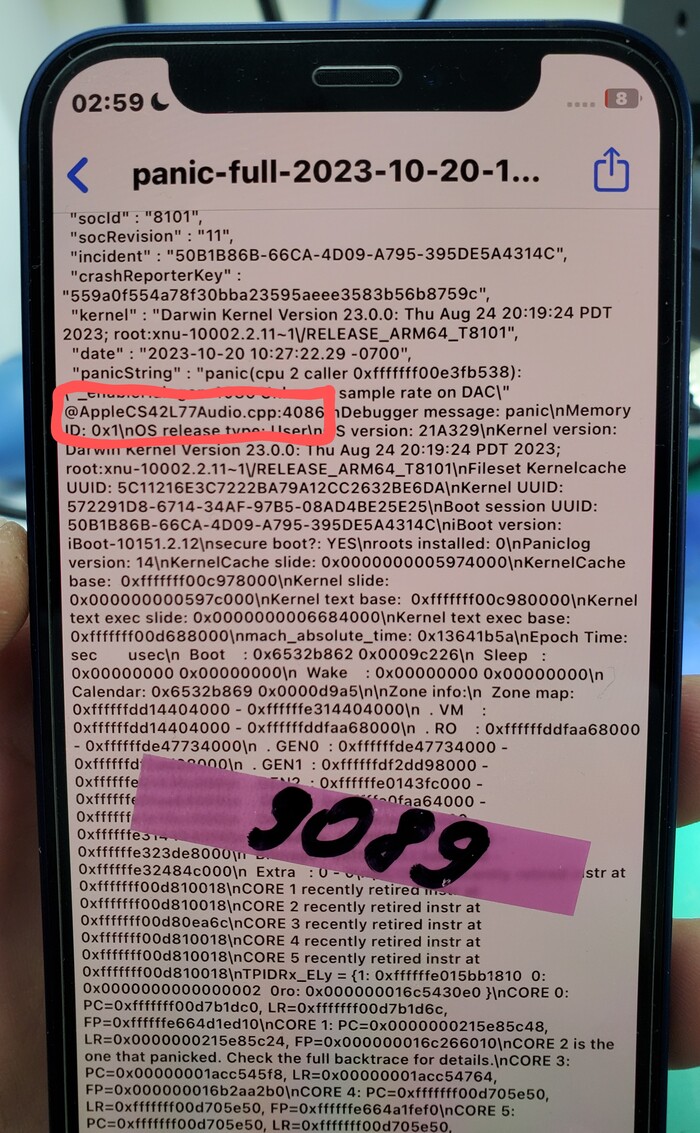

Логи panic_full говорят о неисправности главного аудиопроцессора телефона

Вапще, умение читать логи работы телефона, это уже 99% выполненной диагностики и 49.5% выполненного ремонта, ибо уже не нужно сидеть и менять каждый кодек в системе, а их на минуточку 4.
Главный аудиокодек, усилитель верхнего динамика, усилитель нижнего динамика и драйвер вибратора)
По логам понятно что нужно менять

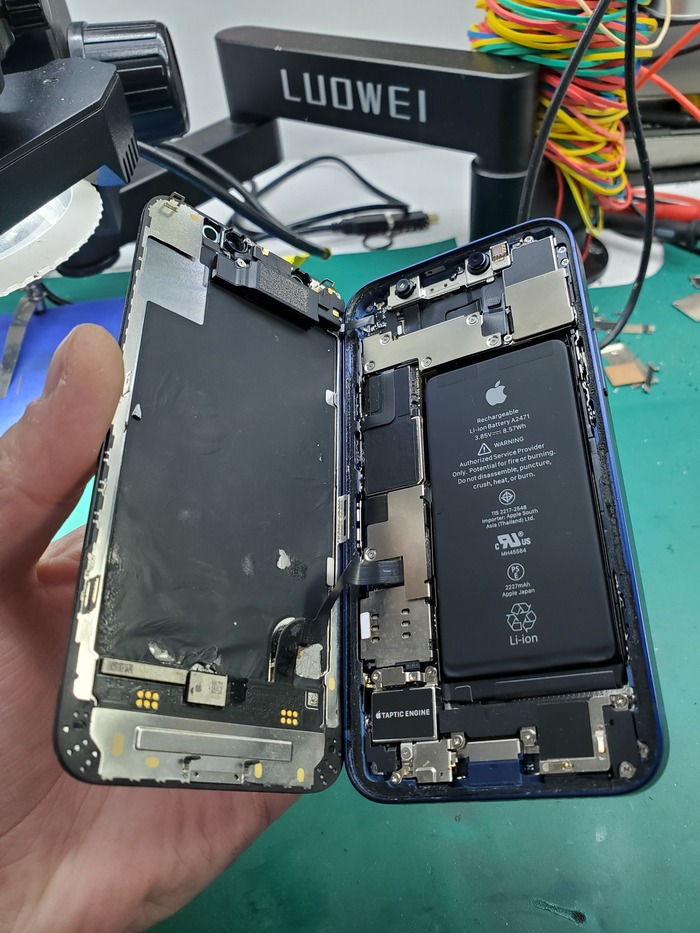

Итак, в телефоне менялся дисплей с перепайкой контроллера. Диспл оригинал и более ничего не трогалось, что уже хорошо.

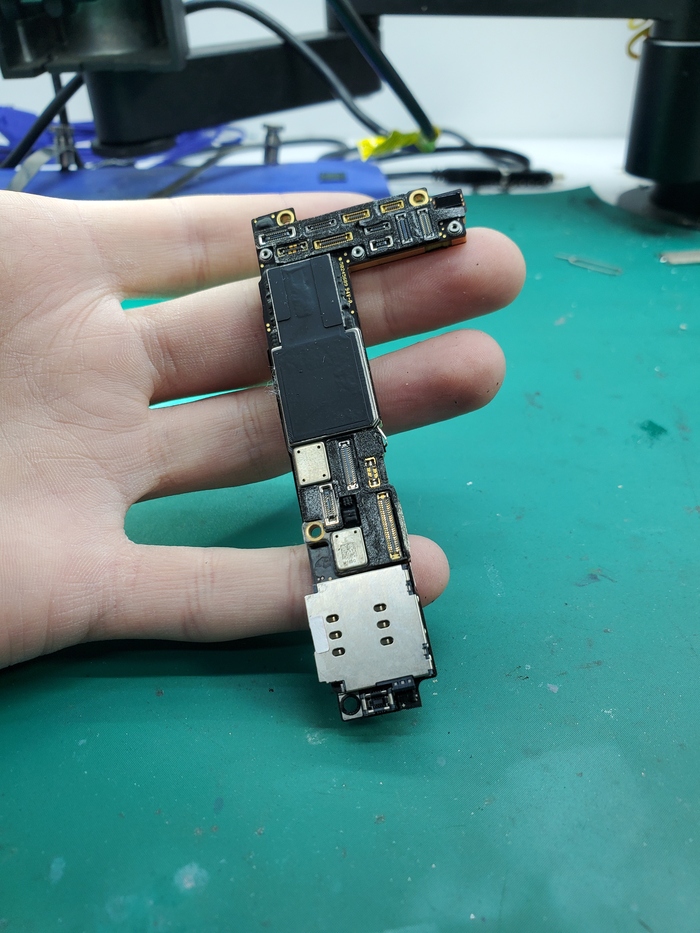

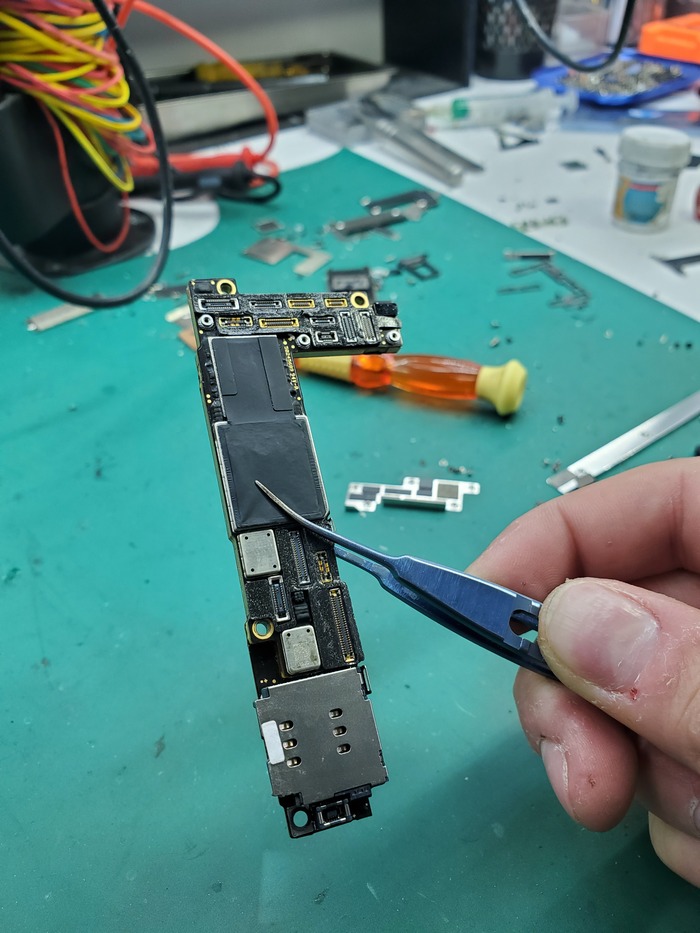

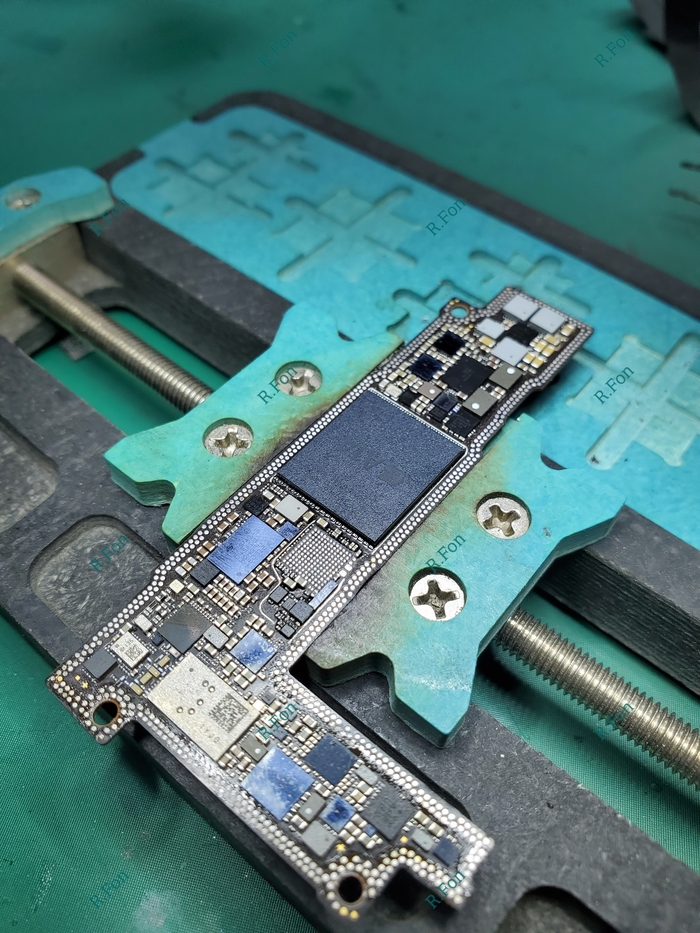

А это свежеизвлечённая мама телефона xD

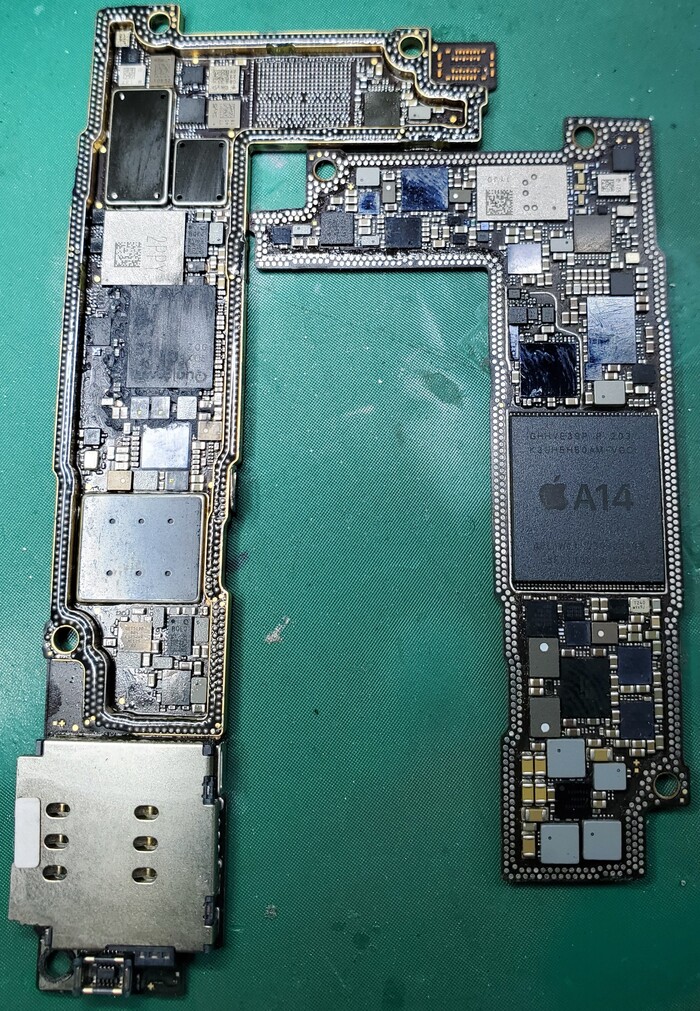

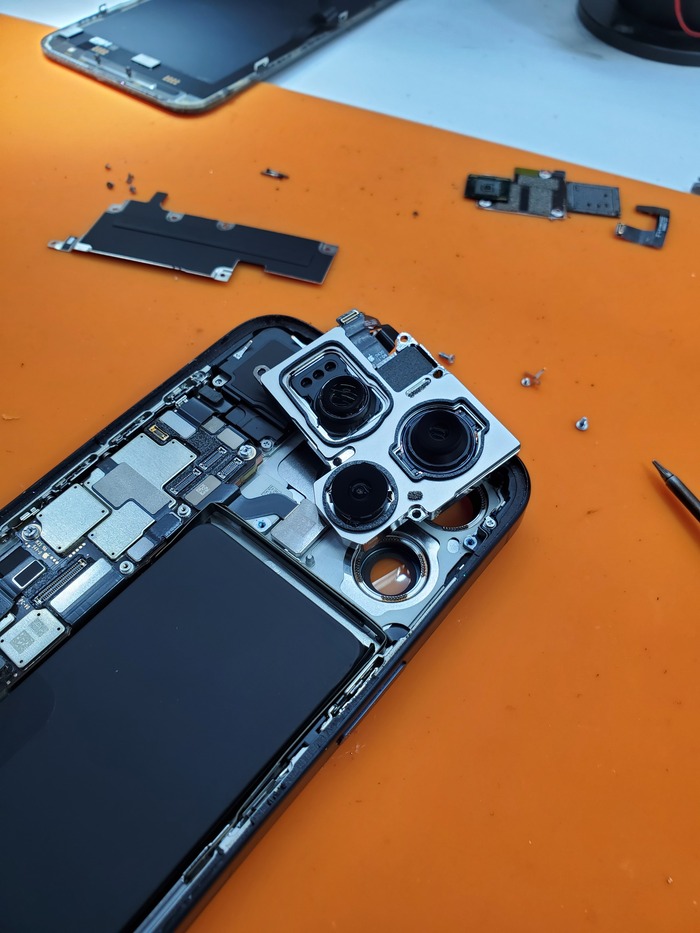

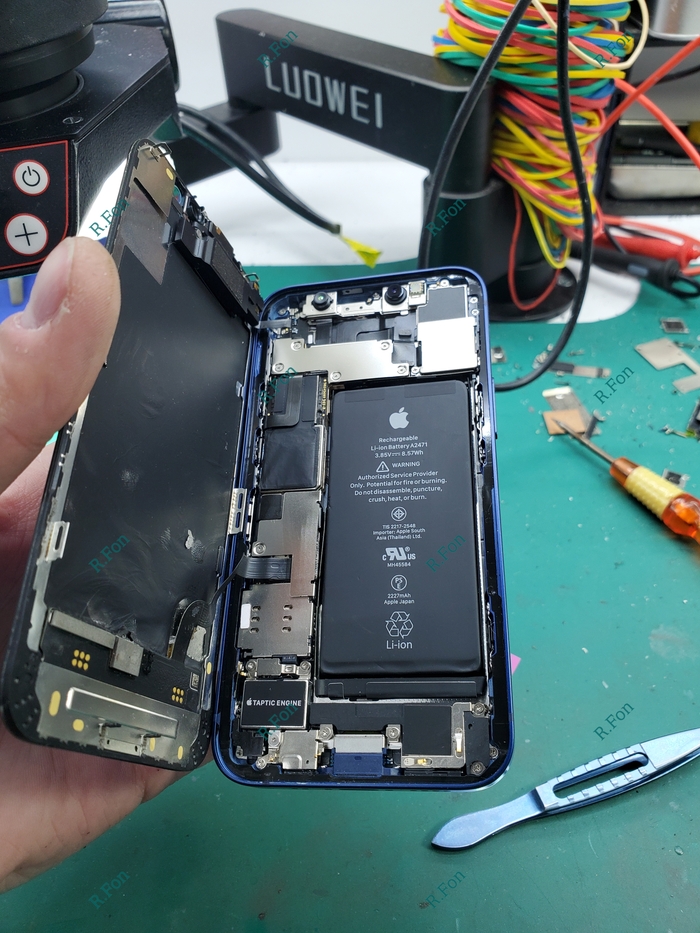

Что бы добраться до главной аудиосистемы телефона потребуется располовинить мать

Всё нормально, я так сто раз уже делал, ничего сложного)
Из всей линейки 12 серии только на младшей версии кодек замазали эпоксидным компаундом.
На кой - не понятно.

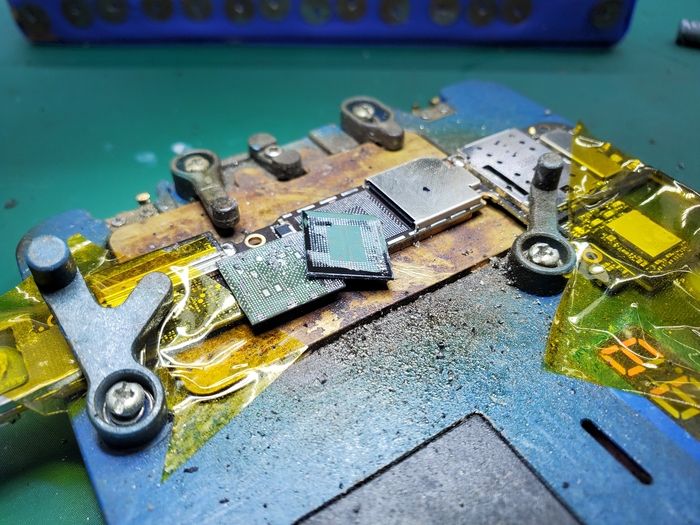

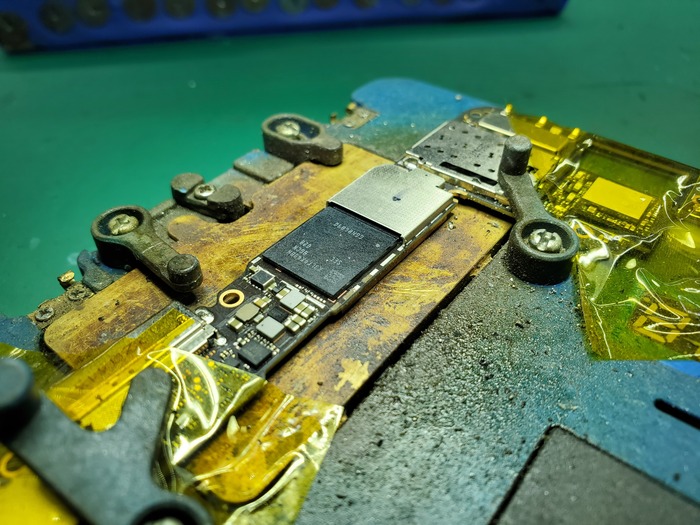

Демонтажирую

Что бы не было вопросов, отвечу сразу:
Фото сделано с помощью встроенной камеры микроскопа leica s9i

Фотокарточка из серии: аудиокодек - вдали от дома )

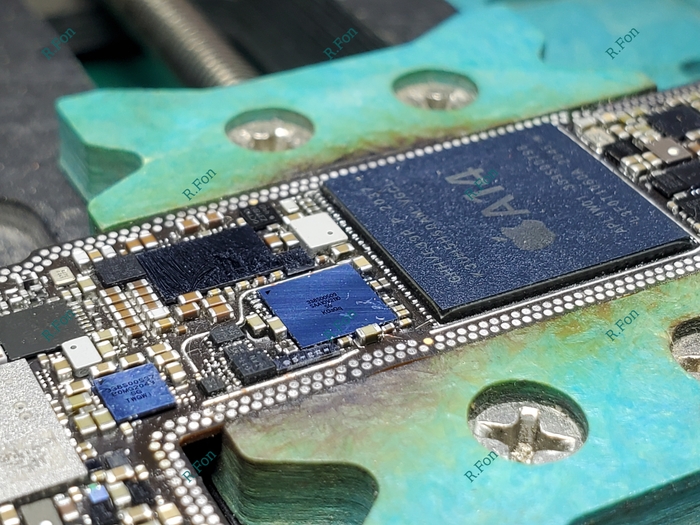

Я не особо предпочитаю новые микросхемы, заказанные из Китая, так как есть большая вероятность, что эта самая новая микросхема будет не рабочей, поэтому использую для этого уже давно не рабочие платы

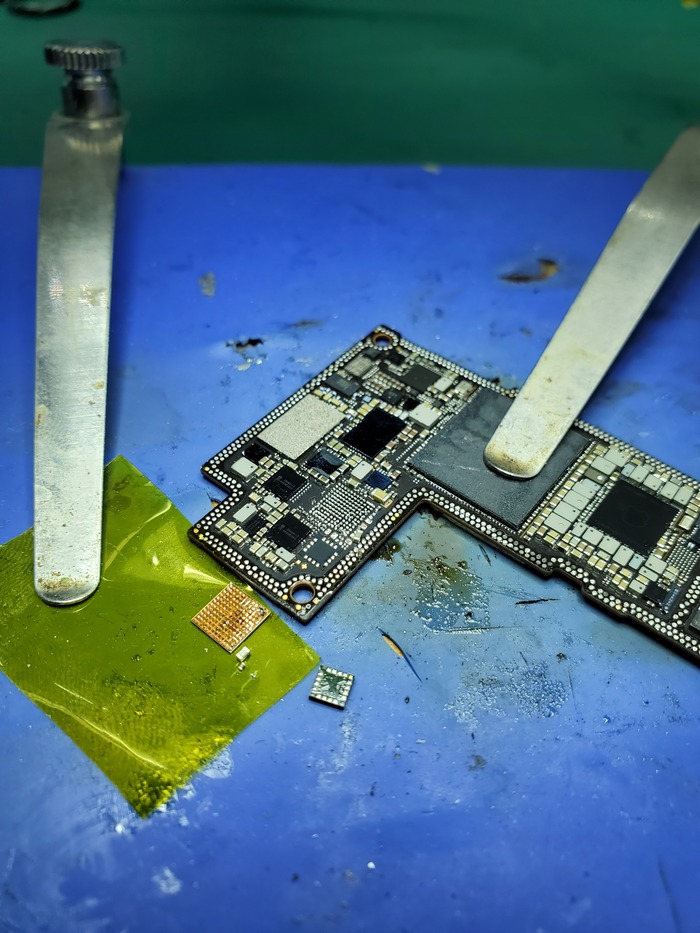

Ворую микру с 12 pro max

С неё снимаю безсвинцовый припой и ошариваю свицесодержащим, менее тугоплавким и более мягким.

По сути это и называется реболл.

После всех этих процедур нужно собрать материнки.
Ошаривание, т.е реболл межплатной рамы так же делается через трафарет

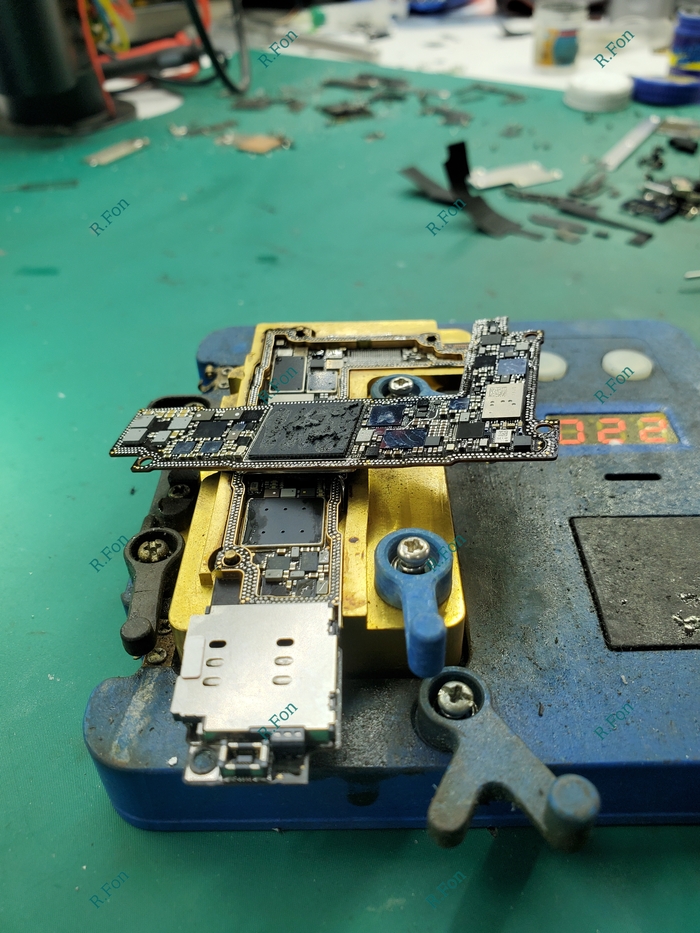

Вот так это дело выглядит перед финальной запайкой

И в собранном варианте со всеми термоинтерфейсами

Убираю пальцы и отпечатки

Собираю, проверяю.

Рутина)

Стоимость ремонта 15 тысяч.
По времени 3 часа со съёмками.
Хотелось бы сказать "ломайте ещё", но в данном случае "пусть ломается ещё что нибудь, только не мой выполненный ремонт" xD

А тем, кто всё таки хочет посмотреть выполненный ремонт за минуту, то велком на мой ютуб канал...

Ай, ладно. Тут видос запилю:

А если возникли какие то вопросы по ремонту Вашего телефона, то связаться со мной можно в телеге, либо зовите меня тут по призыву @R.Fon


Увидимся на Таганке))

Особенно игровой...

Добрый.
Так в чём же отличие игрового телефона от обычного?
В большинстве случаев игровые трубки идут с дисплеями более 90гц.
В этом телефоне 144гц, но это не основное отличие.
Главное: разогнанный процессор.
И даже, если Вы купились на примечательный внешний вид и вообще не играете на нём, то как бы там ни было это не спасёт от отвала процессора.

Но скажу так:

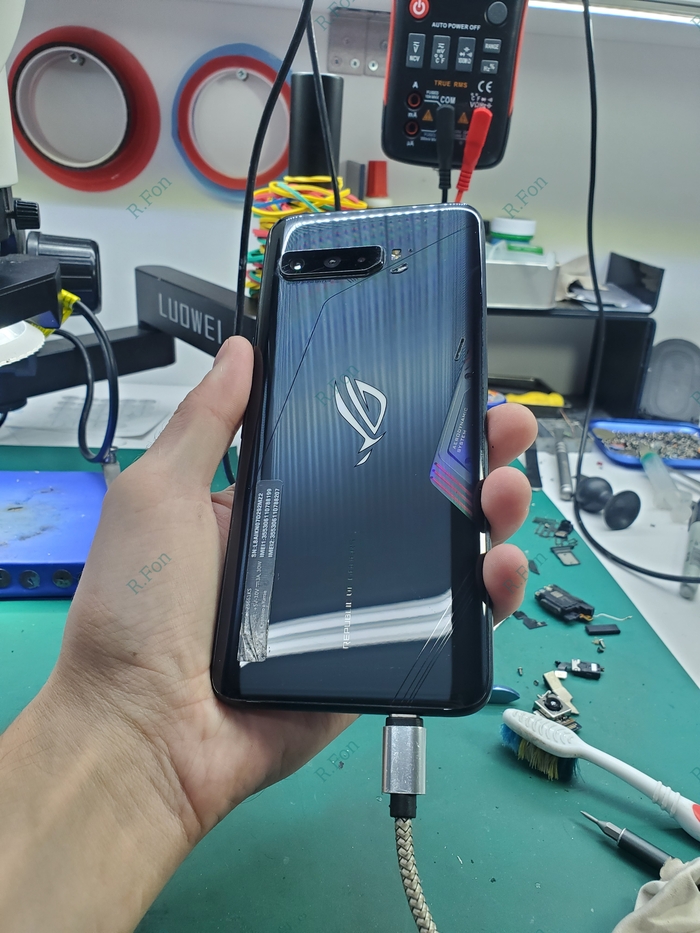

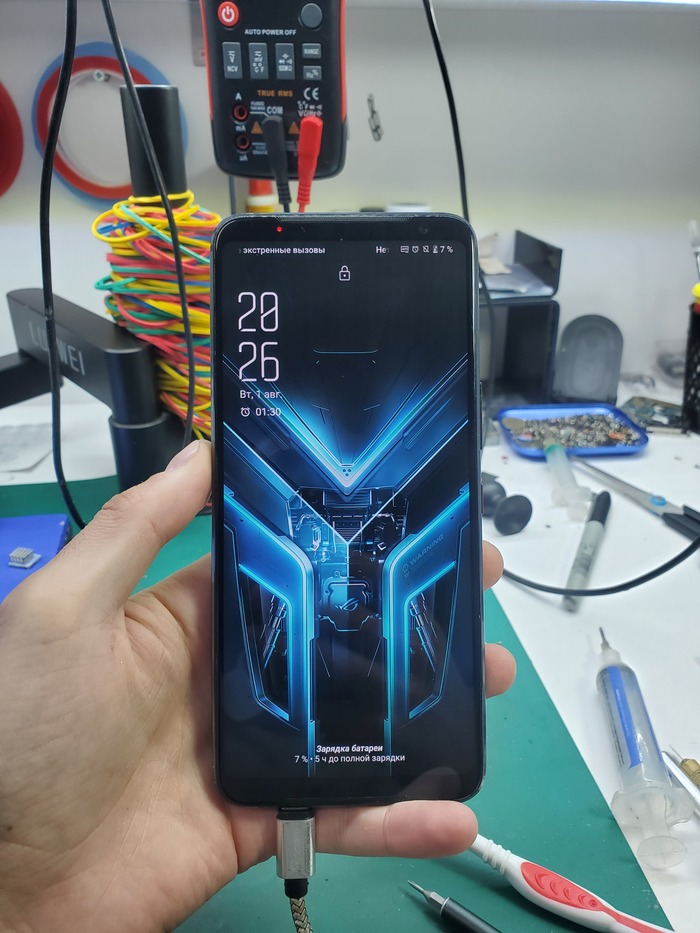

Rog phone 3 намного устойчивей к поломкам, нежели Rog Phone 5 или 6.

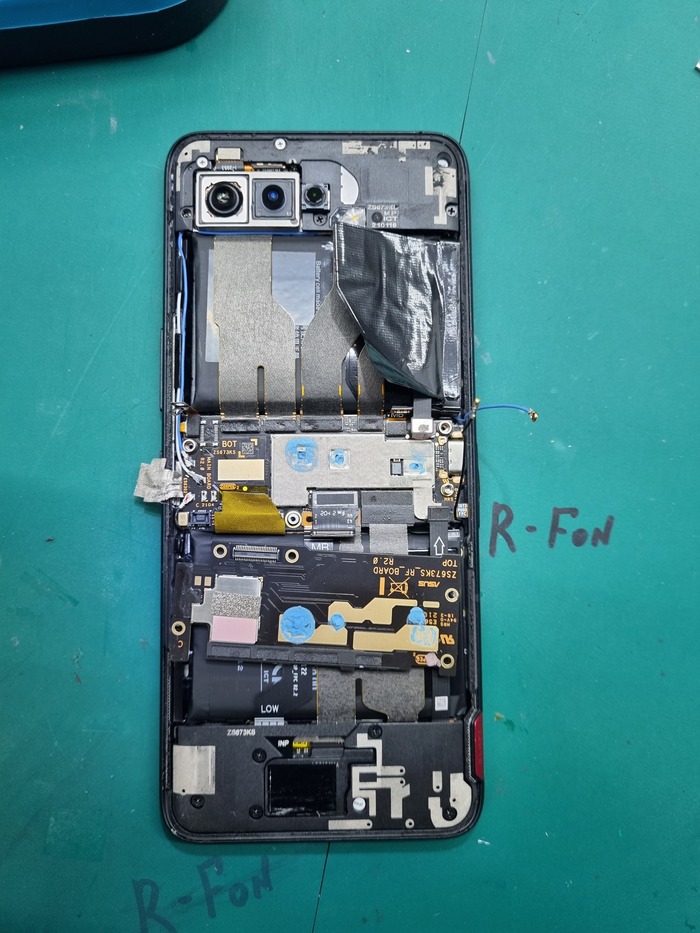

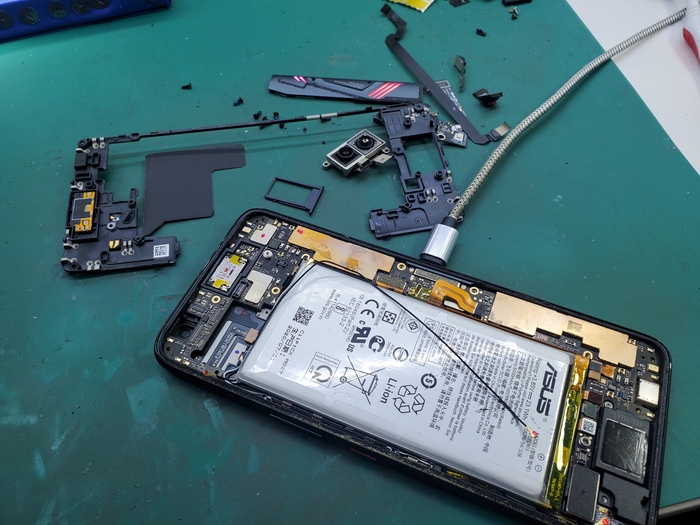

Всё это из-за конструктива материнской платы и обилия шлейфов в телефоне.
В третьем с этим нормально

А вот в пятом вообще лютая дичь

Из-за нагрева и расширения аккумулятора со временем шлейфа натягиваются и начинают отказывать, что приводит сначала к отказу сим-карт, потом тригеров, а далее опционально либо вибро, либо звук.

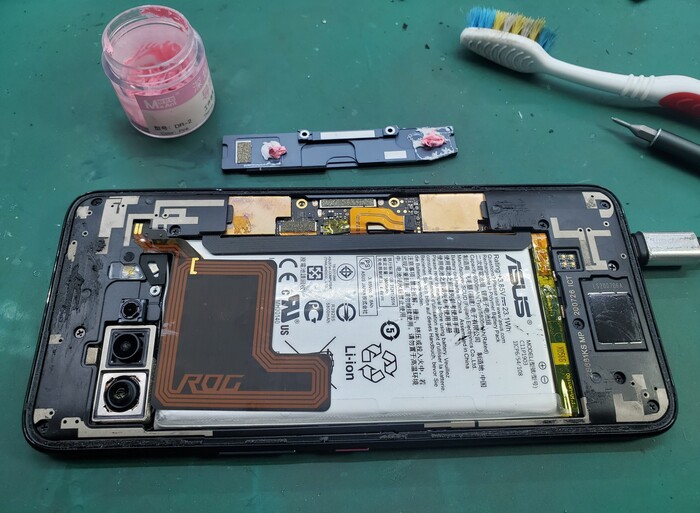

Решается это заменой пары шлейфов и важно, что бы это был новый оригинал, а не снятый с донора, так как снятый долго не прослужит.
Ещё одно отличие от старой модели: сам проц. В пятёрке он слишком горячий и кристалл тупо начинает отказывать (реболл уже не помогает, отдал 4 рога подряд с неисправной графикой. Тупо умирает)
Процедура реболла процессора тут отличается от реболла одного чипа, как это показывал в предыдущем посте.
Тут используется проц и ОЗУ поверх него, так называемый бутерброд

Сначала снимается ОЗУ, потом проц, причём с этими чипами нужно уметь работать, так так перегрев или незначительный перекос при снятии убьют эти чипы.
А перекашивает их знатно, так их толщина чуть менее или около миллиметра.
Причина отвала кроется в безсвинцовом припое.
Он хрупкий и подвержен растрескиванию вследствии нагрев-охлаждение.
Образуются микротрещины, в них оксидная плёнка, потом окончательный отвал контакта и между ним сплошной слой окисления.
Бывает, что телефон сможет включиться на зарядке: это когда контроллер заряда чуть прогреет проц, микротрещина в контакте сузится от нагрева и припой порвёт оксидную плёнку, контакт временно восстановится и телефон запустится как ни в чём не бывало.
Но это до его охлаждения до комнатной температуры.
Потом по новой, а после и вовсе перестанет реагировать на любой раздражитель и при подключении к компьютеру будет падать в аварийную 9008)
Суть реболлинга:
Убрать безсвинец, залудить окисленные контакты и ошарить ядовитым свинецсодержащим припоем.
Почему лучше?
Свинец мягкий и менее подвержен к разрушению из-за нагрева.

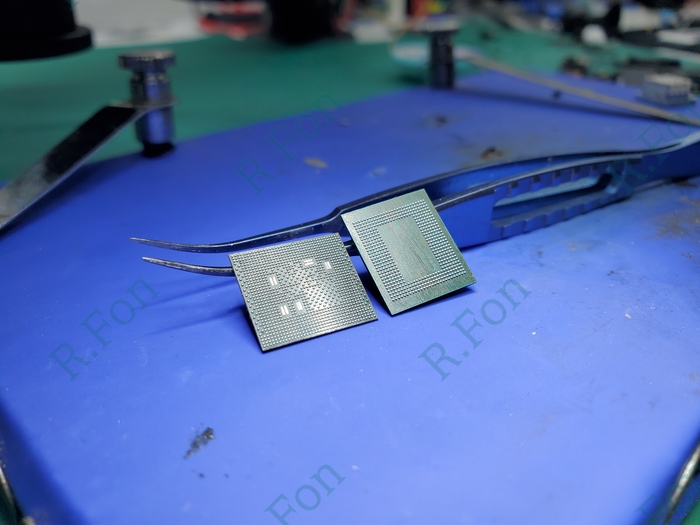

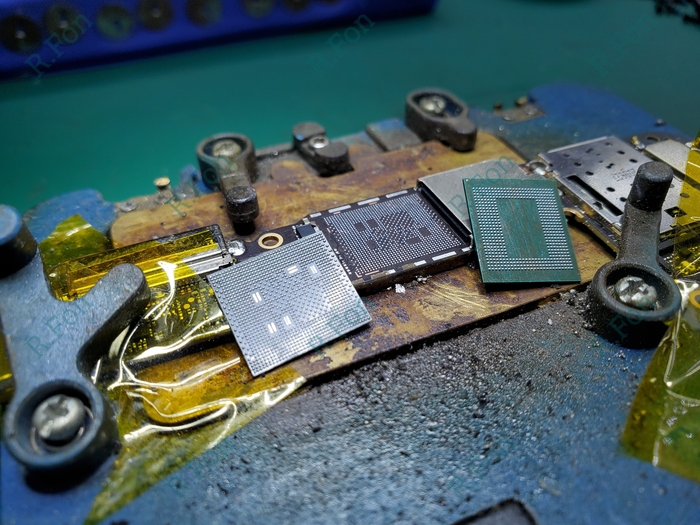

Вот как выглядят отреболленные чипы

Далее это дело запаивается обратно.

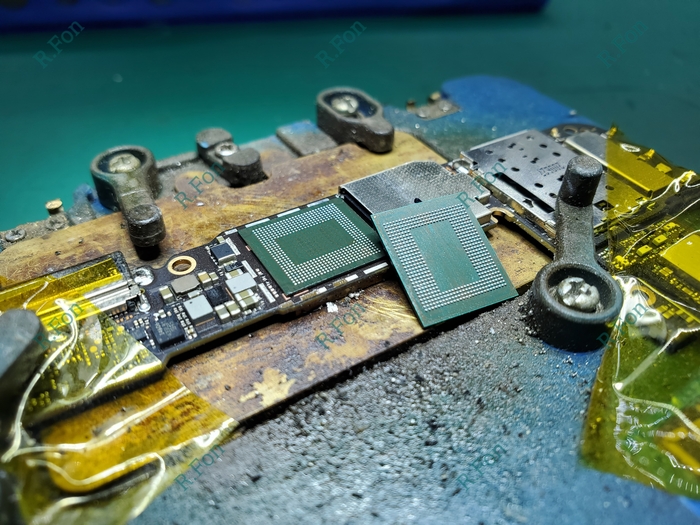

Сначала процессор:

Потом ОЗУ

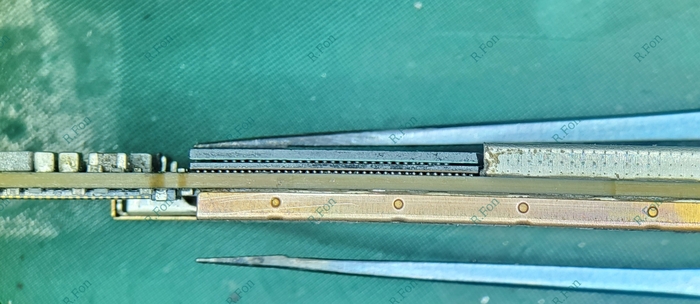

Сбоку это выглядит поинтереснее:

Далее смазка термопастой где потребуется

Окончательная сборка

И проверка

Красота!
Ещё послужит.

Стоимость реболла 10 тысяч, по времени полтора часа.

Задать вопрос по умершим рогам можно мне в телегу или youtube.
Инста моя более не работает, вернее не хочу там более тусоваться, не успеваю по всем соцсетям отвечать.
Если что-то срочное или какой то интересный вопрос, то зовите меня тут по призыву @R.Fon.

Увидимся на Таганке))
