Контроллер дисковода обеспечивается через дополнительный чип ввода/вывода, подключённый к южному мосту через шину PCI. Впрочем, у платы Intel D5400XS всё равно нет разъёма для дисковода. Но мы без проблем обновили BIOS через загружаемый USB-брелок.

Мост nVidia nForce 100 SLI для четырёх видеокарт

Северный мост 5400 не имеет достаточного числа линий PCI Express, чтобы обеспечить четыре слота x16 PCie. По этой причине для проекта Skulltrail Intel вступила в партнёрство с nVidia, установив на плату два коммутатора PCI Express. Два моста nForce 100 SLI разделяют 32 линии северного моста 5400 на 64 линии, каждый из чипов nForce, соответственно, обеспечивает 32 линии.

Северный мост 5400 и чипы nVidia nForce 100 SLI поддерживают стандарт PCI Express 2.0. Если система оснащена двумя видеокартами, каждая может использовать скорость передачи x16. При установке четырёх видеокарт каждая из них может подключаться по соединению x16, хотя все видеокарты будут совместно использовать пропускную способность электрического соединения x32. То есть, четыре видеокарты не могут одновременно использовать полную пропускную способность соединения x16, она распределяется динамически.

Крупный радиатор, закрывающий южный мост и чипы nVidia SLi, оснащён 60-мм вентилятором. Он работает на высокой скорости и настолько громко, что головная боль практически гарантирована.

Киловаттный блок питания

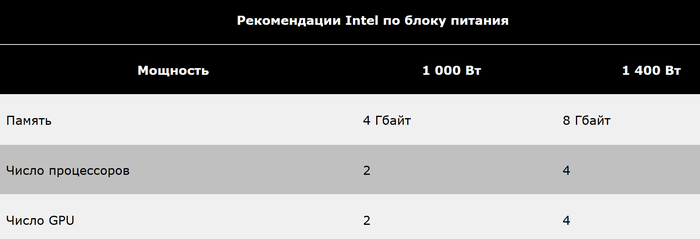

Поскольку система D5400XS призвана удовлетворять самым высоким требованиям, то и блок питания требуется соответствующий. Intel рекомендует использовать блок питания с мощностью не менее 1 000 Вт. Да, вы правильно прочитали – 1 киловатт.

Два 150-Вт процессора могут работать только при условии подачи достаточного питания через 8-контактные гнёзда. Если вы планируете разгонять 8-ядерную систему, то следует подключать оба 8-контактных гнезда питания, хотя для штатной работы будет достаточно и одного.

Лишь немногие блоки питания обеспечивают две 8-контактные вилки питания. Для наших тестов мы выбрали модель Enermax Galaxy EGA1000EWL, мощность которой заявлена на 1 000 Вт. Блок питания обеспечивает две 8-контактные вилки питания, а также две 6-контактные вилки питания PCI Express.

Четыре видеокарты: система готова для SLI и CrossFire

Система Skulltrail разработана с учётом установки двух CPU, с одной стороны, и четырёх видеокарт, с другой, что позволяет инсталлировать конфигурации на нескольких видеокартах, таких, как nVidia SLI или ATI CrossFire.

Если вы будете устанавливать в систему Skulltrail две мощные видеокарты, то вам потребуется блок питания с четырьмя дополнительными 6-контактными вилками. Следовательно, для трёх видеокарт нужно шесть кабелей. Даже у самых мощных и дорогих блоков питания в магазинах присутствуют только четыре вилки питания PCI Express, поэтому в системе с тремя видеокартами SLI вам придётся использовать два переходника.

Память: четыре канала на FB-DIMM

Поскольку материнская плата D5400XS оснащена чипсетом 5400 для рабочих станций, который не поддерживает ни память DDR2, ни DDR3, в систему Skulltrail можно устанавливать только модули FB-DIMM. Полностью буферизованные модули памяти изначально разрабатывались для рабочих станций и серверов, они никогда и не позиционировались на настольные ПК.

По своей сути FB-DIMM представляют доработанную память DDR2, которая использует последовательное соединение с контроллером памяти вместо параллельного. Поэтому модули абсолютно несовместимы со стандартной памятью DDR2 и DDR3.

По сравнению с памятью DDR2 и DDR3, модули FB-DIMM поддерживают протоколы с коррекцией ошибок. Если они и помогают сохранить целостность данных (подумайте о серверном применении), однако они же приводят и к падению производительности, причём отключить протоколы нельзя.

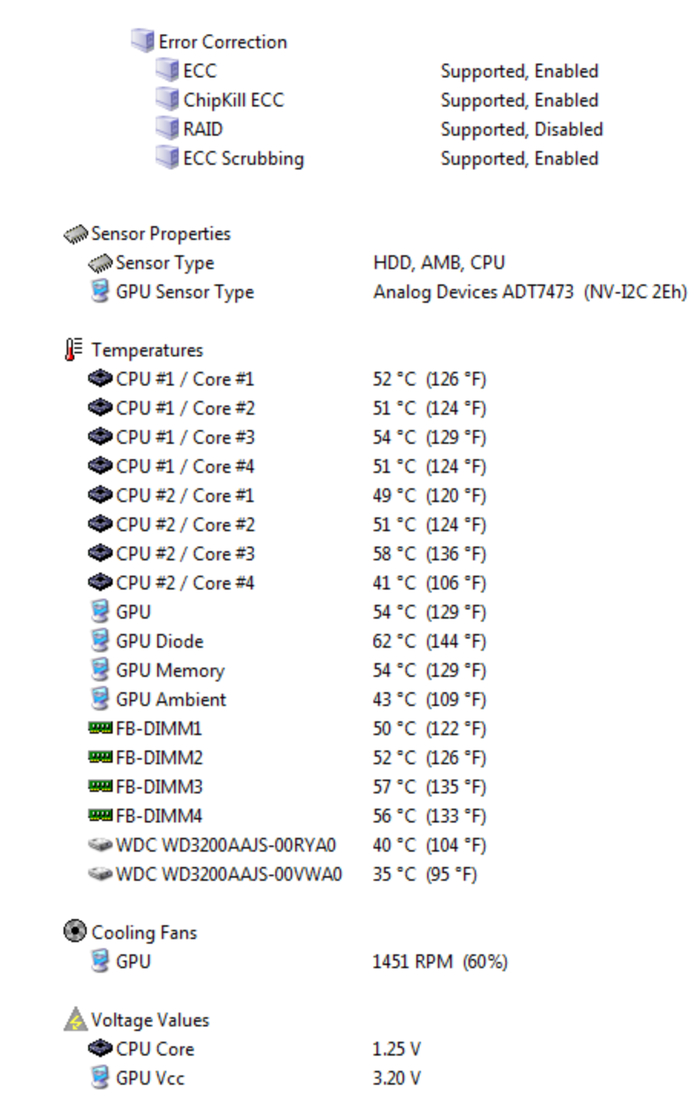

Можно отслеживать даже температуры модулей FB-DIMM.

Четыре канала

Современные настольные чипсеты оснащаются двухканальным интерфейсом памяти. 5400, с другой стороны, поддерживает четырёхканальный интерфейс памяти, обеспечивая одновременный доступ к четырём модулям памяти. Теоретически, пропускная способность памяти должна существенно превышать возможности настольных чипсетов. Но, увы, действительность совершенно иная.

Поскольку северному мосту 5400 приходится справляться и с некоторыми другими задачами, которых нет у настольных чипсетов, то общая производительность снижена.

Например, чипсет производит процедуры проверки кода ECC. Есть и snoop-фильтр, улучшающий загрузку шины FSB. Кроме того, северный мост 5400 работает с двумя процессорами через два раздельных интерфейса FSB, а также связывается с южным мостом через отдельную шину ESI.

Все эти дополнительные функции сказываются на производительности, причём до такой степени, что пропускная способность четырёхканального интерфейса памяти ниже, чем у настольных чипсетов.

По нашим измерениям интерфейс памяти и FB-DIMM оптимизирован для быстрых операций записи и низкого времени доступа. В данных сферах северный мост 5400 и его контроллер памяти обходят настольные чипсеты на указанных тактовых частотах. Однако при считывании из памяти мы получаем только половину пропускной способности, которую может обеспечить настольный чипсет.

Не подходит для игр и настольных ПК

Вполне очевидно, что северный мост 5400 изначально разрабатывался для рабочих станций и малых серверов, то есть для баз данных, форумов, web-серверов и т.д.

Действительно, мы смогли проверить, что система Skulltrail обеспечивает приличную производительность в этих сценариях, однако она не так хорошо подходит для игрового или настольного ПК, где материнская плата Intel D5400XS Skulltrail оказывается намного медленнее обычных настольных аналогов.

Многие преимущества существуют только на бумаге. Например, системы FB-DIMM могут оснащаться гораздо большим объёмом памяти (до 128 Гбайт), не испытывая при этом такое падение производительности, как у DDR2. Однако такие экстремальные ёмкости для настольных ПК не нужны, да и их всё равно не получится использовать из-за ограниченного числа слотов памяти.

В итоге использование модулей FB-DIMM только ухудшает характеристики платформы Skulltrail, приводя к нескольким недостаткам. В конце концов, перед нами система, позиционирующаяся как high-end игровой ПК, а не как рабочая станция. Здесь большая часть функций FB-DIMM вовсе не нужна, они не используются и не дают улучшения производительности. Хотя ради именно высокой производительности вся эта платформа и задумывалась.

В виду ограничения фотоматериалов

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...

Система Skulltrail состоит из восьми физических вычислительных ядер, которые можно разогнать до частоты 4 ГГц. Мы уверены, что маркетологи будут оперировать такими числами, как “32 ГГц”, но это не имеет отношения к реальности. На материнской плате установлены два Socket 771, в каждый из которых установлен четырёхъядерный процессор. Intel, кстати, уже демонстрировала эту платформу на последнем Intel Developer Forum в Сан-Франциско.

При внимательном рассмотрении становится очевидным, что Intel разрабатывала новую платформу под определённым давлением. Скорее всего, Intel боялась четырёхъядерного процессора AMD Phenom, который в то время ещё не был выпущен, но который, как тогда думали, может догнать или даже обогнать линейку Penryn. Впрочем, как стало понятно после официального анонса платформы AMD Spider и процессора Phenom, надежды приверженцев AMD не оправдались, а сама компания занята работой над ошибками.

Поэтому ситуация оказалась намного менее угрожающей, чем ожидала Intel. Тем не менее, компания запланировала выпуск новых продуктов. И разместила серверные компоненты на настольной материнской платформе. Так и возникла платформа Skulltrail, которой по силам обогнать по производительности все доступные настольные конфигурации.

Благодаря двум процессорам мы получили “монстра” производительности настольного ПК. Если мы просто сложим числа, то получим “производительность 25,6-ГГц Core 2” с суммарным кэшем L2 24 Мбайт. Разгон системы даст полные “32 ГГц”.

С выходом системы Skulltrail, Intel (весьма иронично) шли по стопам AMD. Материнская плата Intel D5400XS и новый процессор Core 2 Extreme QX9775 принадлежат к линейке продуктов для рабочих станций, поэтому и используют Socket 771. Материнская плата совместима со всеми современными процессорами Xeon. В итоге вы могли укомплектовать её “младшими” четырёхъядерными процессорами, в результате чего платформа обойдется вплоть до 75% дешевле.

8-ядерной настольной платформе Intel можно не бояться оппозиции, но за одним исключением. Мы имеем в виду разработчиков ПО. Поскольку очень немногие программы, доступные сегодня, могут работать с восемью потоками, то соотношение цена/производительность платформы Skulltrail находится на очень шатком основании.

Ещё одним недостатком новой платформы можно считать аппетит к энергии, она ставит новый (сомнительный) рекорд максимального энергопотребления на настольном ПК. Поэтому покупатели потратятся не только на саму платформу, но и на энергию.

Платформа, кроме того, не свободна от нескольких проблем. В итоге у нас создалось ощущение, что люди из отдела маркетинга слишком увлеклись и потеряли чувство реальности.

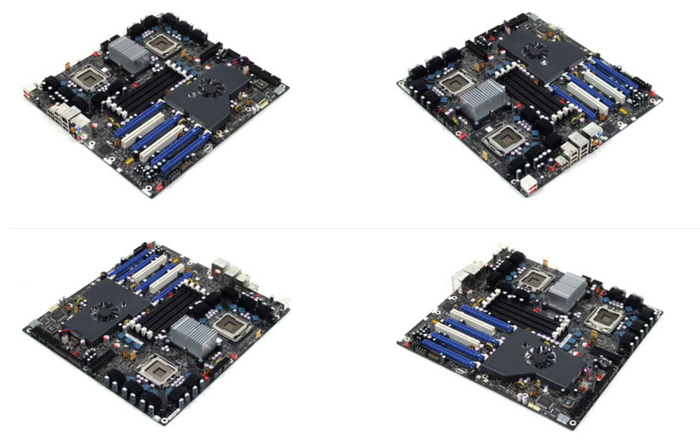

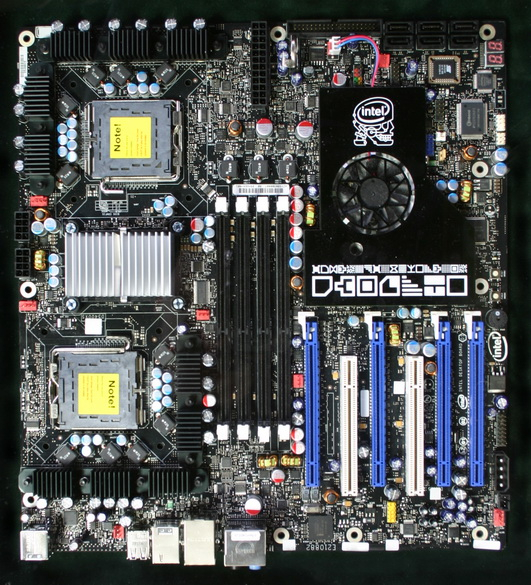

Дорогая и большая: материнская плата Intel D5400XS

Intel специально разработала материнскую плату D5400XS для системы Skulltrail, и, похоже, работа всё ещё продолжается. Возможно, эта плата так и останется единственным вариантом для новой платформы Intel. Ни один из таких крупных производителей материнских плат, как Asus, MSI и Gigabyte, не планирует выпускать платы Skulltrail из-за их высокой себестоимости.

Наиболее важной особенностью материнской платы D5400XS можно считать наличие двух сокетов CPU, четырёхканального интерфейса памяти и четырёх слотов PCI Express. Каждый из четырёх слотов PCIe может использовать полноценные 16 линий.

Плата Intel имеет габариты, присущие моделям для рабочих станций. Действительно, с размерами 33 x 30,5 см она помещалась далеко не в любой корпус. Покупателям следовало заранее проверить, смогут ли они установить столь громоздкую материнскую плату в свою систему.

а панели ввода/вывода число портов весьма ограничено. Вы не получите последовательного, параллельного портов, равно как и PS/2. Впрочем, есть четыре порта USB, гнездо FireWire и порт eSATA.

Если внимательнее присмотреться к материнской плате, то можно обнаружить северный мост, южный мост, а также два коммутатора PCI Express. Южный мост и коммутаторы PCI Express закрыты большим плоским радиатором, на котором закреплён очень громкий вентилятор. Даже после установки платы в корпус ничего не получилось сделать со свистом вентилятора.

Что касается сети, то плата оснащена собственным чипом Intel 82573L на 1 Гбит/с, который соединяется с чипсетом интерфейсом PCI Express.

Для встроенного звукового чипа Intel выбрала Sigmatel STAC9274, который присутствует и на некоторых других материнских платах этого производителя. Данный чип является одним из лучших интегрированных звуковых решений. D5400XS содержит и оптический цифровой звуковой выход.

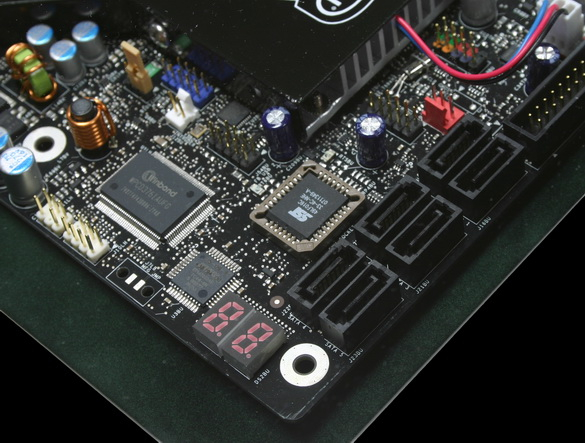

Кроме кнопок питания и сброса, на материнской плате есть диагностический дисплей Port-80, системный динамик и голубой светодиод активности HDD.

Нет места для high-end видеокарт

На материнской плате Intel D5400XS присутствуют четыре слота x16 PCI Express для видеокарт. Поэтому покупатели могут собирать конфигурации на нескольких видеокартах, причём как nVidia SLI, так и ATI CrossFire. К сожалению, слоты расположены неудачно, вы можете установить либо три двухслотовые карты, либо четыре однослотовые. Конечно, сегодня ни один из производителей видеокарт не поддерживает конфигурации на четырёх картах, но платформа Skulltrail в своё время представляла собой идеальную основу для подобной системы, то же самое касается возможностей обновления и модернизации. К сожалению, текущий дизайн современных классических материнских плат для этого не приспособлен.

Северный мост Intel 5400

Поскольку ни один из настольных чипсетов не поддерживал две шины FSB, а потому и не был способен работать с двумя сокетами CPU, Intel пришлось установить чипсет для рабочих станций. Поэтому материнская плата Skulltrail построена на чипсете 5400 (кодовое название Seaburg).

Северный мост Intel 5400 уже некоторое время используется в рабочих станциях, на сегодня это топовая модель. Он поддерживает максимальную частоту FSB 400 МГц (1600QDR). Кроме того, он может работать и с FSB333 (1333QDR) и FSB266 (1066QDR). Тактовая частота северного моста выбирается в BIOS.

По сравнению с чипсетами X38 и X48, северный мост 5400 обладает рядом преимуществ. Но есть и определенные недостатки.

У северного моста 5400 нет интегрированного интерфейса памяти DDR2 или DDR3, он может использовать только память FB-DIMM (полностью буферизованные DIMM, Fully Buffered DIMM). Если настольные чипсеты работают с двухканальным интерфейсом памяти, то здесь используется четырёхканальный интерфейс. Однако стоимость чипсета была весьма высока, что сказывалось и на цене материнской платы Skulltrail.

Требуется активное охлаждение

По сравнению настольными чипсетами X38, энергопотребление чипсета 5400 для рабочих станций ещё на несколько ватт выше. В частности, это связано и с тем, что северный мост производился по 90-нм техпроцессу. После разгона Intel 5400 так сильно нагревался, что требовало дополнительного активного охлаждения.

Intel не включила в комплект поставки вентилятор северного моста, поэтому позаботиться об этом покупатели должны сами. Мы настоятельно рекомендуем не доверять охлаждение одному радиатору. Либо вы должны удостовериться, что воздушный поток кулера CPU достигает радиатора северного моста, либо мы рекомендуем установить дополнительный вентилятор. Учитывая высокую цену материнской платы, рисковать не стоит.

Северный мост 5400 был разработан, прежде всего, для обеспечения стабильности системы. Поэтому задержки у чипов выше, интегрированы механизмы коррекции ошибок, которые влияют на производительность. Кроме того, северному мосту приходится работать одновременно с двумя CPU, что тоже сказывается на производительности.

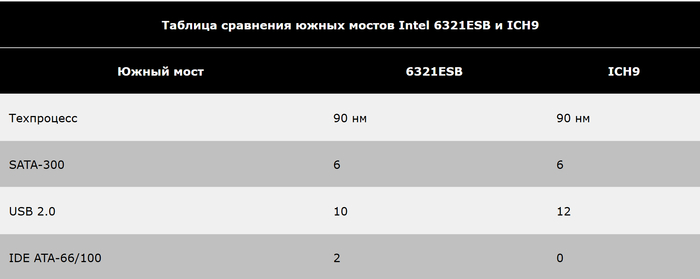

Южный мост Intel 6321ESB

Поскольку система Skulltrail построена на чипсете для рабочих станций, она использует соответствующий южный мост. Intel 6321ESB подключается к северному мосту 5400 через четыре линии PCI Express или четыре линии ESI. В следующей таблице приведено сравнение обычного южного моста ICH9 и 6321ESB.

В виду ограничения фотоматериалов

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...

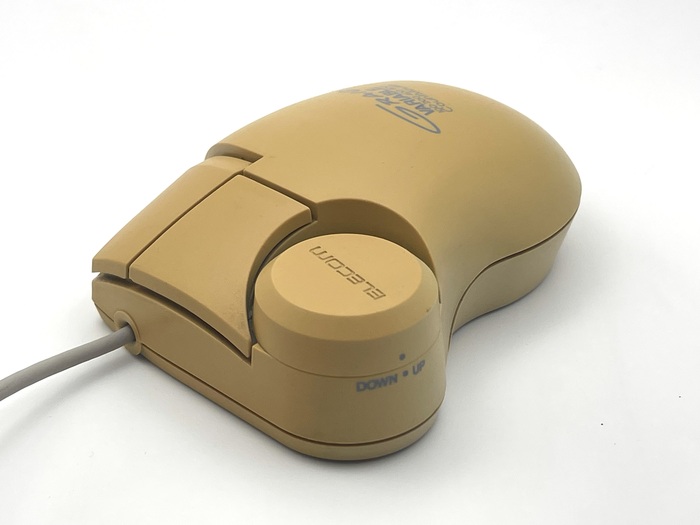

Как намекает название, мышка с переменной чувствительностью, но это не единственно, что тут можно посмотреть.

Мыши GRAIO позиционировались как продукт нового поколения, призванный улучшить точность и комфорт за счёт смелых конструктивных решений.

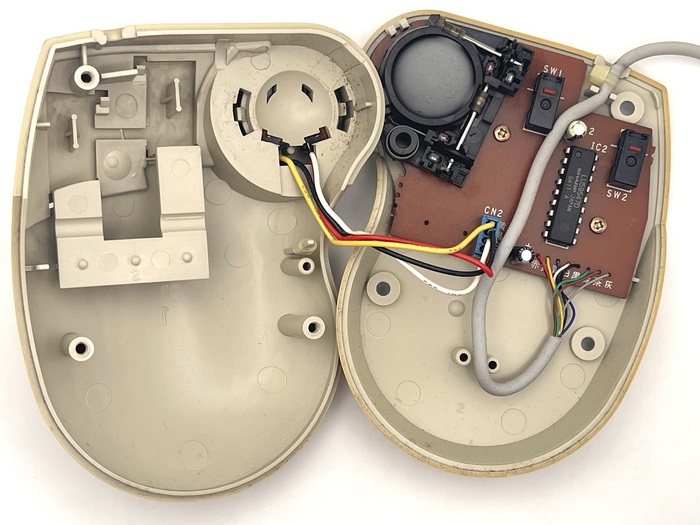

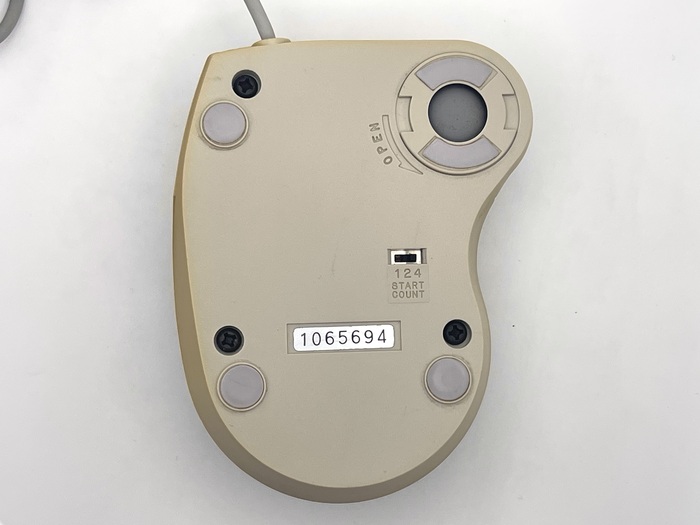

Если у обычных мышей шарик находится примерно в центре, то в этой мышке он располагался впереди, прямо под указательным пальцем. Это решение, по задумке дизайнеров, должно было сделать движения мыши более интуитивными, похожими на движение ручкой по бумаге.

Это привело к специфическому эффекту: оси движения курсора у GRAIO оказались развернуты под углом относительно геометрии корпуса, вероятно для для учета естественного наклона руки, и, если двигать мышь строго вперёд, курсор смещался чуть по диагонали. Это требовало некоторого привыкания и считалось «платой» за нестандартную эргономику.

Переменная чувствительность, которая с появлением Win95 переехала в настройки драйвера мыши, пока существует на аппаратном уровне в самой мышке. Реализовано каскадом из нескольких делителей, которые могут либо отдавать каждый импульс, либо каждый 2й, 4й или 8й. Чем больше деление, тем меньше величина сдвига курсора мышки при одинаковом пути мышки по столу.

Переключение между режимами выполняется через колесо больше/меньше, также на пузе есть переключатель, который ставит начальное значение.

Мышка предназначалась для компьютеров NEC PC-9800 (https://ru.wikipedia.org/wiki/NEC_PC-9800) и совместимых (например, Epson PC), поэтому имели специальный 9-контактный разъём (D-Sub9) для подключения к порту BUS Mouse на этих системах.

Все это суммарно привело к получению Good Design Award в 1993 году.

По мне, эта штука вообще не удобная. Кругляш не нажимается, хотя очень хочется его нажать. Если сдвигать кисть в вперед, чтобы кругляш было удобно двигать двумя пальцами, то кнопки окаызваются под вторыми фалангами - опять конструкция для маленьких японских ручек.

Японские пользователи сдержанно оценили мышь как "идея огонь, исполнение - так себе", поэтому мышка не получила широкого распространения, но Elecom продолжат делать интересное.

Мой канальчик про мышки и железки.

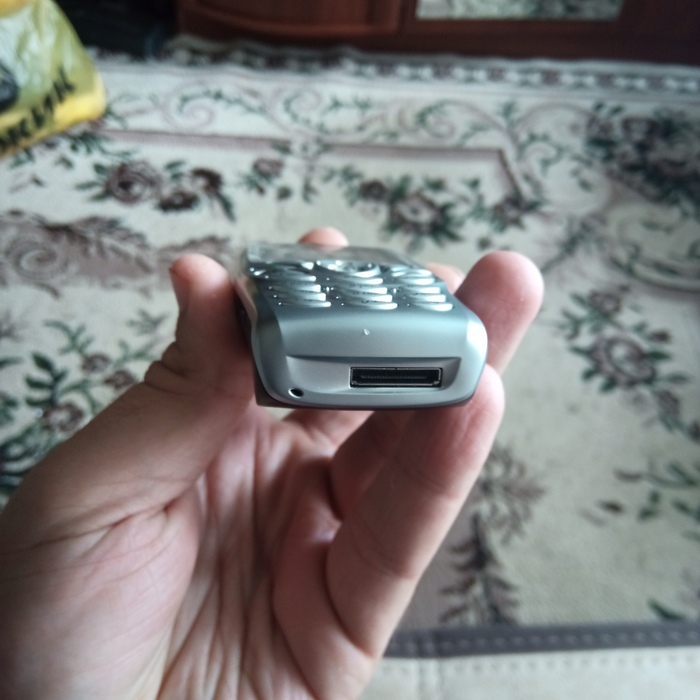

Может у кого то из пикабушников есть дата кабель или ЗУ для коммуникаторов HTC старого образца? Внешне идентичен с кабелями для IPAQ (не совместим) и похож на широкий самсунговский, но не он.

BadAxe 2

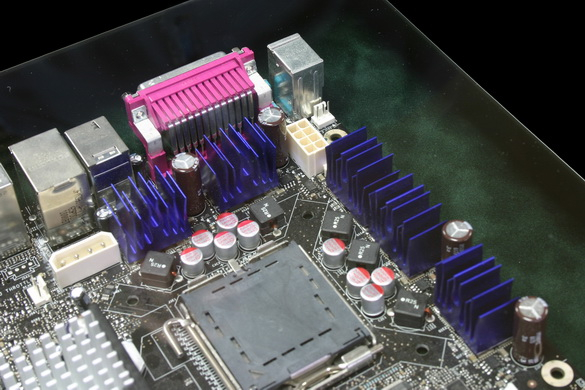

К 2006 году Intel хорошо отработала концепцию “новый процессор – новая материнская плата”. Четырёхъядерный процессор Kentsfield вышел вместе с чипсетом 975X, который был представлен материнской платой D975XBX2, более широкой известной как BadAxe 2. Перед нами первая официальная попытка Intel представить платформу для high-end геймерского сегмента. Шина FSB процессора теперь достигла 1066 МГц. Обратите внимание на радиаторы системы питания процессора. Кроме того, на обратной стороне материнской платы присутствуют дополнительные дорожки, превращающие её в своего рода радиатор, отводящий часть тепла от верха платы. Даже у южного моста ICH7R есть радиатор, да и практически все старые ограничения Intel по разгону были сняты (за исключением только повышения напряжения CPU). Компания даже встроила функцию восстановления BIOS, возвращающую настройки по умолчанию после двух неудачных загрузок POST – это значительно облегчает разгон.

Четыре слота для 800-МГц DDR2 DIMM позволяли устанавливать до 8 Гбайт оперативной памяти, причём BadAxe 2 могла работать даже с модулями ECC, что тоже интересный оборот. Всего несколько лет назад платы для рабочих станций предназначались для потребительского рынка во вторую очередь. Теперь же перед нами материнская плата BadAxe 2, нацеленная на потребительский рынок, которую также можно использовать и для рабочих станций. Тем более, что у платы три слота PCI Express (первое поколение). Intel поддерживала только технологию ATI CrossFire, поэтому два слота могут работать с режиме x8 каждый. Однако если у вас используется одна видеокарта, то вы получите полную пропускную способность x16.

С платой BadAxe 2 Intel решила перейти с контроллера SATA RAID производства Silicon Image на чип Marvell. Он позволяет устанавливать RAID-массив на четырёх жёстких дисках, а ещё четыре накопителя вы можете связать в RAID с помощью южного моста ICH7R. Простые режимы RAID поддерживались уже давно, но данные перемены являются признаком времени, поскольку ёмкие и дешёвые хранилища широко распространились, да и high-end пользователи желают защитить растущую коллекцию мультимедийных данных. Ещё один признак времени: у BadAxe 2 присутствует порт eSATA и контроллер Gigabit Ethernet. Да и эпоха звука высокого разрешения тоже наступила.

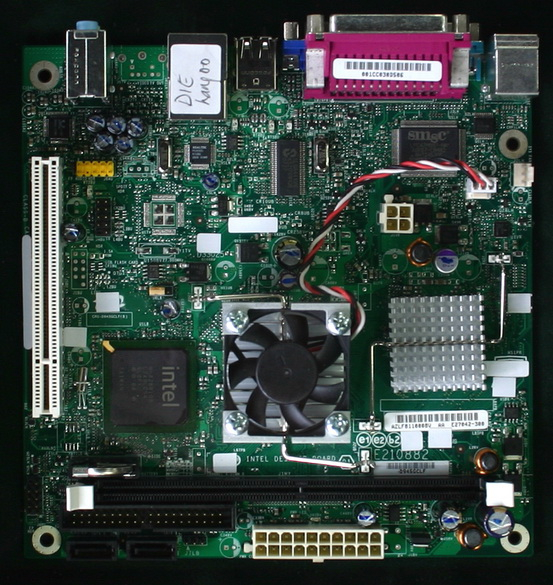

Little Falls

Времена настали сложные, и Intel не только поддержала форм-фактор, предложенный в своё время конкурентом VIA Technologies, но и провела соответствующую рекламную кампанию. Материнская плата Little Falls (D945GCLF) стала официальным сопровождением в четвёртом квартале 2008 года не только объявления форм-фактора Mini-ITX, но также и нового процессора Atom для настольных ПК. Что интересно, Intel в паре с 4-Вт Atom для экономичных систем предложила более “прожорливый” чипсет 945. Впрочем, платформа Little Falls не столько экономичная, сколько дешёвая. Это указано даже в табличке под материнской платой. Little Falls нацелена на сегмент неттопов, то есть очень дешёвых ПК.

Little Falls и её планируемые преемницы позиционируются как “убийцы Celeron”. Платформа действительно очень недорогая. На рынке можно найти D945GCLF по цене дешевле $80 (от 2300 руб. в России), что немного для комбинации материнской платы и процессора. Последний припаян к плате, то есть Intel не пришлось тратиться на сокет. Вы получите только один слот DDR2 (533 МГц) и один слот PCI. Видеокарта тоже встроена, есть 6-канальный звук и выход S-Video. Когда мы спросили, зачем северному мосту чипсета нужен такой большой радиатор, да ещё и с активным вентилятором, представители Intel признались, что долго спорили по этому поводу. Существует модель без вентилятора, но она должна устанавливаться в корпус с хорошей вентиляцией, а если посмотреть на самые дешёвые системы, то там это условие выполняется не всегда.

Сможет ли Little Falls обеспечить доступ к компьютерам и Интернету ещё миллиарду пользователей? В принципе, почему бы и нет. Одноядерные процессоры Atom довольно медлительны по стандартам настольных ПК, но многоядерные варианты смогут устранить этот недостаток. Вы получите приличный компьютер, который стоит дешевле $200 или даже меньше $150. Этого достаточно, чтобы открыть новые растущие рынки по всему миру, а также удовлетворить потребности в третьем или даже четвёртом домашнем ПК, как для детей, так и просто для просмотра мультимедиа.

Skulltrail

Двухпроцессорные (2P) или двухсокетные рабочие станции были широко распространены в бизнес-среде, где сэкономленные часы при выполнение какой-либо задачи могут привести к существенной экономии денег. К концу 2008 года флагманским чипсетом Intel для рабочих станций стал 5400, который мог работать с парой Xeon под Socket 771 и шиной 1600 МГц. Но если эта платформа так хорошо подходит для профессионалов, то почему бы не нацелить её на элитных и богатых геймеров? Именно так думала Intel, перенося чипсет 5400 на настольную линейку Extreme, переименовав Xeon X5482 в Core 2 Extreme QX9775, сняв все ограничения по разгону и создав монстра. Конечно, придётся смириться с памятью в виде 800-МГц FB-DIMM, но такова уж цена за поддержку SLI или CrossFireX на одной материнской плате (что было уникальной функцией до выхода платформы X58 для Core i7). Впервые Intel решила поддержать SLI на собственных материнских платах. Более того, мосты nForce 100 разделяют 32 линии PCI Express 1.1 от северного моста на четыре подключения x8, которые показаны голубым цветом. Данные чипы закрыты чёрным кожухом с вентилятором рядом со слотами PCIe и двумя слотами PCI. Конечно, поддержка четырёх карт была ещё на горизонте, возможно, поэтому Intel расположила слоты так, что вы сможете использовать три видеокарты с двухслотовой системой охлаждения.

Skulltrail создала немалую шумиху – это первая материнская плата Intel, появившееся на обложке “Wall Street Journal”, причём не в виде рекламы. Если вы спросите, сколько энергии требуется платформе Skulltrail, то Intel рекомендует, как минимум, блок питания на 1000 Вт. Достаточно сказать, что на плате предусмотрено семь гнёзд для подключения вентиляторов, которые окрашены красным, чтобы легче было найти. Что интересно, на материнской плате форм-факторе Extended ATX отсутствует отдельный RAID-контроллер, так что придётся довольствоваться шестью портами SATA от южного моста 6321ESB. Присутствует полноценная поддержка звука благодаря впечатляющему кодеку Sigmatel STAC9274. Intel также добавила порт Gigabit Ethernet, два порта eSATA и обеспечила поддержку двух портов 1394a и десяти USB 2.0. Долго Intel обходила эту функцию стороной, но диагностические светодиоды здесь представлены символьным Port 80 рядом с портами SATA. Skulltrail также облегчает работу вне корпуса, поскольку есть отдельные клавиши включения и сброса.

Конечно, платформа Skulltrail не идеальна. “Ахиллесовой пятой” можно назвать использование модулей памяти FB-DIMM. Однако если Intel продолжает ориентацию на геймерский рынок, эпоха Nehalem даст этой платформе весьма интересное обновление. Но об этом как ни будь в другой раз.

В любом случае, это был краткий экскурс эволюции материнских плат Intel середины 60х до 2010 годов. Были рассмотрены шаги, сделанные Intel, а также влияние этих шагов на всю индустрию. Некоторые из них впечатляют, другие вызывают досаду и сожаление. Иногда даже кажется, что некоторые модели были выпущены просто для конкуренции. В любом случае, выигрывает потребитель.

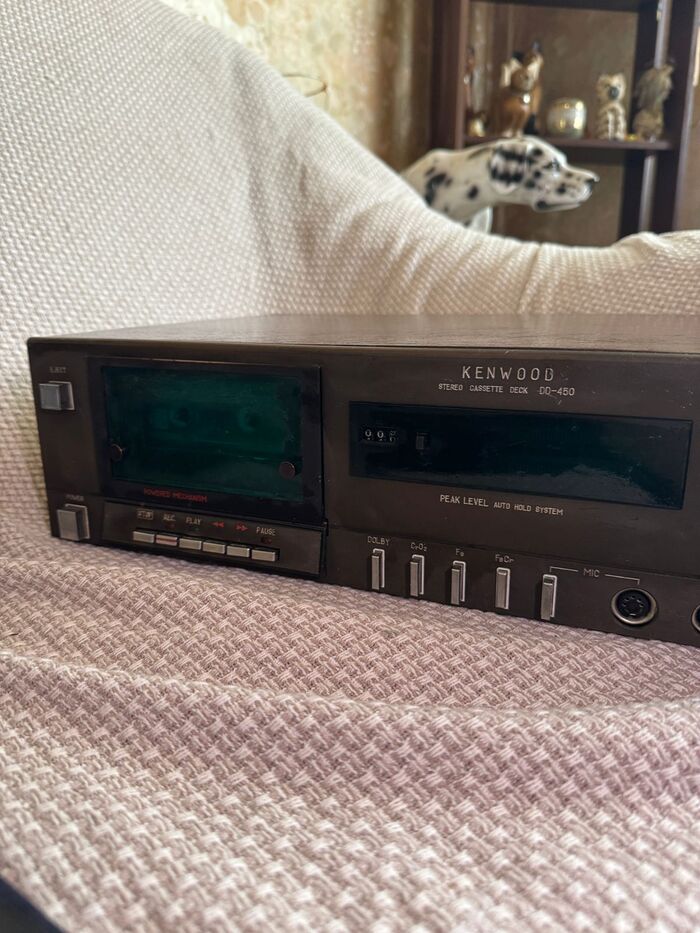

Нашел кассетную деку Kenwood DD-450 у родственников. Почему-то гугл такую модель не находит. Есть специалисты? Сколько такая может стоить? Полностью рабочая.

По пути к основному зданию нужно пройти через длинный коридор, заканчивающийся детектором металла, через который проходят все сотрудник и посетители. Этот коридор был увешан десятками материнских плат – то есть это своего рода музей, демонстрирующий многолетнюю историю выпуска материнских плат Intel.

Событий в мире ИТ происходит немало. Сегодня есть, на что обратить внимание, да и в ближайшем будущем нас ждёт немало интересных новинок. Поэтому старые технологические достижения понемногу забываются, уступая место новым. Проходя по коридору, чувствуешь себя археологом или, возможно, туристом на Галапагосских островах, получившего редкую возможность взглянуть на процесс эволюции. Некоторые творческие порывы выросли в технологии, которыми мы сегодня пользуемся. Другие вспыхнули и угасли, уйдя в небытие.

В конце визита возвращаясь по этому коридору. Просто не возможно пройти мимо выставленных экспонатов. Почти у каждого все участники посещения невольно восклицали: “Я помню эту плату” или “Как она тогда называлась?” Там можно было оставаться часами, всматриваясь в каждую модель и внимательно изучая его. Поэтому мы с разрешения сопровождающих сделали кучу фотографий на память. Конечно, условия освещения были не такие хорошие, да и стекло бликовало, но результат всё равно получился интересным.

Давайте рассмотрим лучшие материнские платы, которые имеют историческую ценность. Вы сможете освежить свою память и вспомнить события в мире ИТ, которые случились многие годы тому назад. А если вы слишком молоды, то не мешает узнать, как всё начиналось…

Batman

Телевизионный сериал “Бэтмен/Batman” дебютировал в США в 1966 году. Менее, чем через 30 лет позже Intel представила материнскую плату “Batman”, которая стала первым коммерческим продуктом группы, занимающейся материнскими платами. До выпуска Batman Intel выпускала только эталонные дизайны для крупных OEM. Проблема заключалась в том, что группа CPU выпускала центральный процессор, но на рынке некоторое время не было материнских плат, способных его поддержать. Intel сталкивалась с известной проблемой “курицы и яйца”, и лучшим решением был одновременный выпуск и того, и другого. Отдела маркетинга описывает это как “time to market” или TTM. Batman стала первой материнской платой TTM у Intel, она была призвана ускорить внедрение новых процессоров Pentium.

Прямоугольные чипы вокруг сокета CPU – это кэш-память, поскольку кэш L2 ещё предстояло интегрировать в процессор. А большие квадратные чипы? Это микросхемы ввода/вывода.

На очень старых платах можно заметить, что некоторые слоты SIMM ближе к краю наклонены под углом 45 градусов. Это было сделано из-за ограничений корпуса по высоте платы, чтобы с планками SIMM не контактировали жёсткие диски или блок питания. Обратите внимание на штамп “OverDrive Ready” на сокете CPU (Socket 4), который указывает на возможность установки процессоров OverDrive. Socket 4 поддерживал 5-В процессоры, то есть подходил для установки только CPU Pentium 60 и 66. В последующий Socket 5 (3,3 В) можно было устанавливать процессоры от Pentium 75 до 133, при этом у него были смещённые контакты по сравнению с Socket 4. Процессор Pentium OverDrive мог устанавливаться в старые системы Socket 4, при этом он работал на частоте, в два раза превышающей оригинальную (120 или 133 МГц). В итоге процессор работал медленнее, чем “настоящие” CPU на 120 или 133 МГц, но зато являлся хорошим вариантом для модернизации системы. Intel выпускала процессоры OverDrive для Socket 5, Pentium Pro и наиболее известную модель под сокет 486, которая позволяла ядру Pentium работать на 486 платформе с той или иной долей успеха.

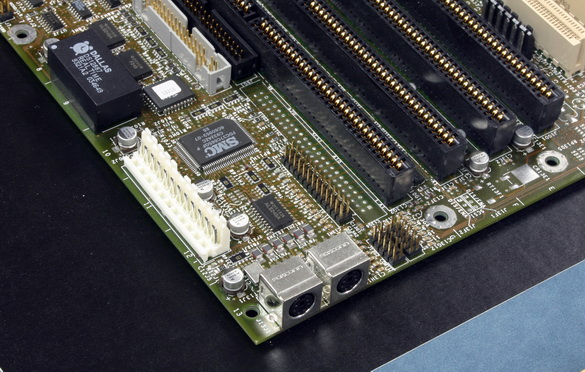

В 1993 году Билл Клинтон стал Президентом США, CERN стартовала проект World Wide Web, а вот на материнские платы не интегрировалось практически ничего. Совершенно верно – единственные интерфейсы ввода/вывода на материнской плате Batman – это пара портов PS/2. Если вам хотелось добавить звук, то можно было использовать один из слотов шины ISA для установки, например, Sound Blaster Pro. Монструозный генератор импульсов времени Dallas DS1887 мог переключаться между тактами шин Motorola и Intel. (Шина Motorola? Да, и такое было в истории).

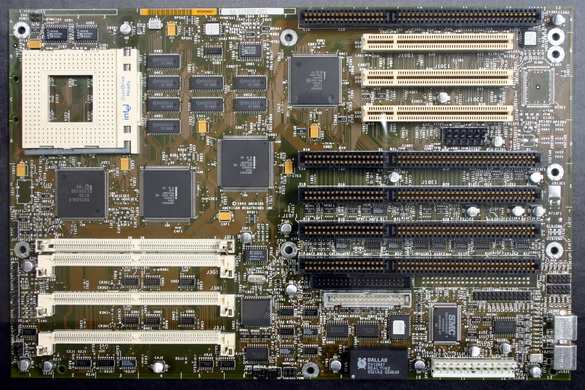

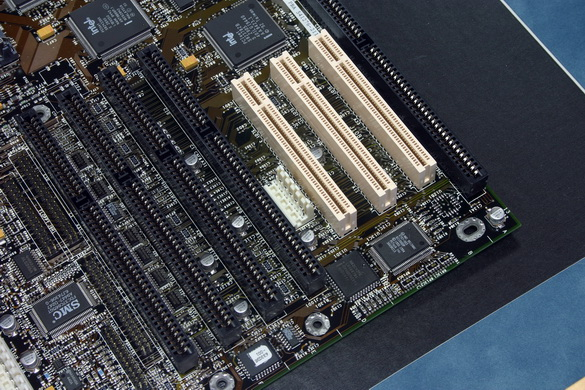

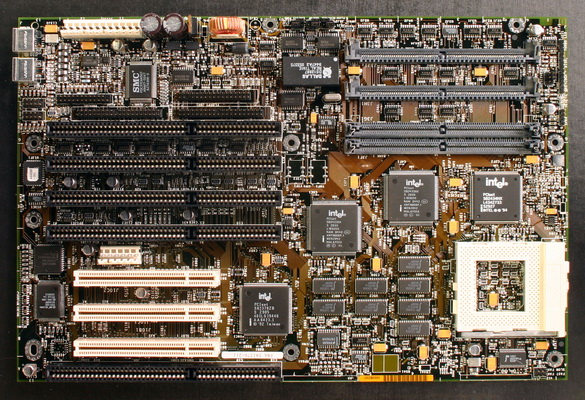

Plato

К сентябрю 1994 года Intel была готова отказаться от 5-В процессоров Pentium. Материнская плата Plato использовала новый Socket 5, сохранив много особенностей Batman. На задней панели вы обнаружите только два порта PS/2. На материнскую плату интегрировано 256 кбайт кэша L2 – смешное количество по сравнению с несколькими мегабайтами, которые присутствуют в современных CPU. При этом плата поддерживала конфигурацию памяти до 128 Мбайт в двух банках. На материнскую плату Plato устанавливались процессоры Pentium 75 или 90, при этом специальная перемычка (JP7) позволяла указать правильный процессор.

Gateway выпустила OEM-версию Plato под названием Neptune (“Нептун”). Интересно, не называли ли инженеры этой компании по ошибке модель Intel не Plato, а Pluto (то есть “Плутон”)? В 1994 году Плутон был девятой планетой солнечной системы, и кто-то в компании Gateway наверняка пожелал быть ближе к Солнцу.

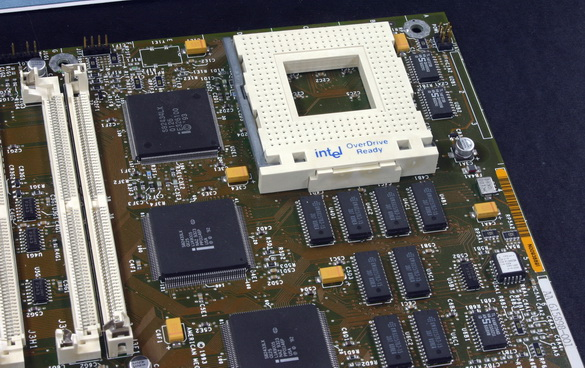

Материнская плата Plato была известна тем, что стала первой моделью Intel, которая продалась в количестве более миллиона штук. Обратите внимание и на признак того времени: материнская плата должна была заполняться максимальным количеством слотов расширения – в данном случае пять ISA и три PCI. Максимальный набор возможностей расширения был приоритетен, поскольку на материнскую плату не интегрировалось практически ничего. Посмотрите на последний слот PCI рядом с одним слотом ISA у нижнего края платы. Перед нами так называемый общий (shared) дизайн слотов, вы могли устанавливать карты того или иного стандарта в данный слот корпуса.

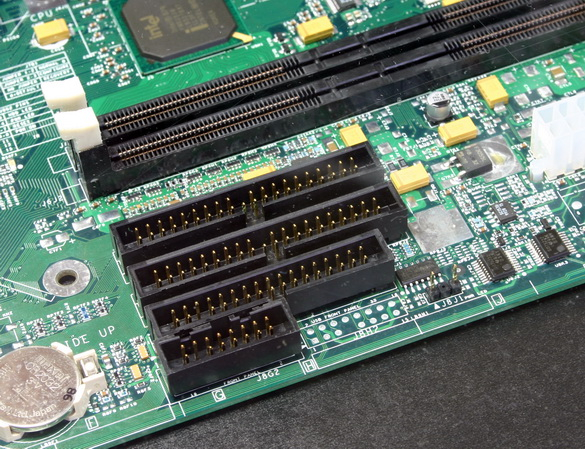

Есть ещё одна странности: у платы Plato нет пластиковых окантовок разъёмов подключения дисковода и жёстких дисков, хотя они были у Batman. Это, своего рода, шаг назад, поскольку их отсутствие приводит к тому, что очень легко погнуть контакты во время подключения или отсоединения кабеля. Стоит при этом немного согнуть кабель, и вы можете ненароком погнуть контакт или два. Кстати, посмотрите на гнездо подключения питания между четвёртым слотом ISA и первым PCI. Оно служит для дополнительного питания, если энергопотребление карт расширения превысит 250 Вт.

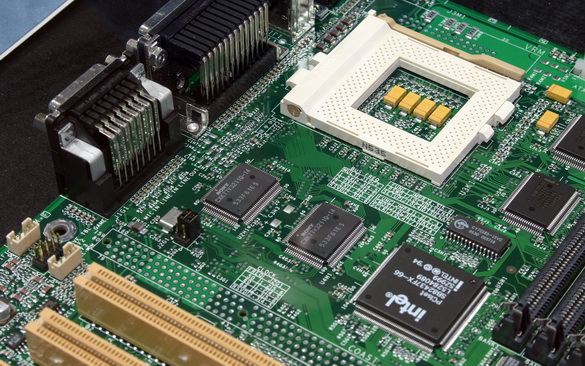

Thor

К началу 1996 года у индустрии была чёткая потребность в возвращении к простым форм-факторам, которые столь хорошо облегчали работу с настольными компьютерами AT и Baby AT, но без наследственных технологий AT. Intel впервые представила спецификацию ATX в 1995 году, и Thor стала первой материнской платой, которая использовала новый форм-фактор. Конечно, спецификация ATX была несколько раз обновлена, но данный форм-фактор, вместе с производной microATX, всё ещё остаётся доминирующим среди современных ПК.

Плата Thor поддерживала максимальную частоту шины 66 МГц для процессоров Pentium под Socket 7 и до 128 Мбайт памяти Extended Data-Out (EDO) SIMM. EDO давала от 10% до 15% прирост производительности по сравнению с предыдущей технологией Fast Page Memory (FPM), поскольку контроллер памяти мог выдавать новую инструкцию с адресом столбца, считывая в это время другой адрес – своего рода многозадачность. Конечно, это требовало поддержки со стороны чипсета. Таковой у материнской платы Tron под названием Triton (430FX) стал довольно популярным, а Intel превратилась в лидера по производству чипсетов. Triton поддерживал PCI level 2.0 и пакетно-конвейерный кэш.

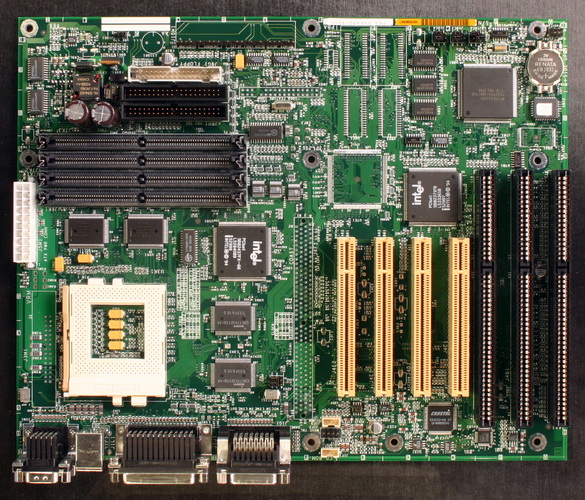

На материнской плате Thor можно заметить несколько пустых участков. Тогда для Intel было вполне привычно (впрочем, как и сегодня) производить эталонные дизайны для OEM, которые они могли дорабатывать по своим потребностям. Действительно, не всем нужен был дополнительный слот ISA или увеличенный объём кэш-памяти на плате.

У платы есть несколько приятных особенностей. Дизайн Socket 7 был в то время новинкой, причём не только из-за того, что обеспечивал раздельные линии напряжения (Что? Ещё за 10 лет до того, как AMD подняла такую шумиху вокруг раздельного питания у Barcelona?). Он был обратно совместим с процессорами Socket 5. Да, Intel представила обратно совместимый сокет процессора. Что ещё лучше, Socket 7 работал с процессорами от AMD, Cyrix, IDT и других компаний. Да, получилась такая открытая платформа. Но чудо длилось недолго. Кстати, вокруг сокета CPU расположены 32-битные чипы SRAM от Sony.

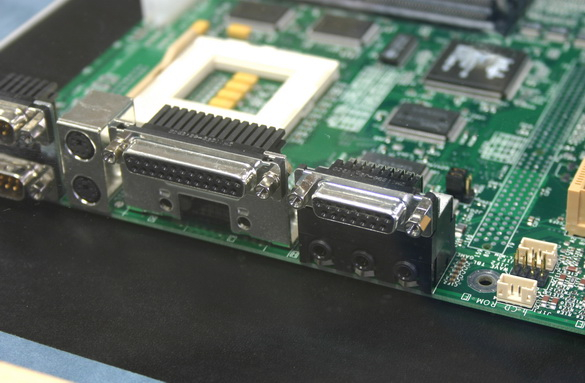

Если посмотреть на заднюю панель ввода/вывода, то можно заметить небольшое чудо – рождение интегрированных компонентов материнской платы. Забудьте о картах Super I/O. Теперь у нас интегрированы последовательный, параллельный и игровой порты. Помните, кстати, 15-контактные игровые порты для джойстиков (их поддержка исчезла под Windows Vista)? Под игровым портом располагаются три звуковых разъёма, за которые отвечает звуковой контроллер Crystal Semiconductor ASIC, расположенный между третьим и четвёртым слотами PCI. В правой части фотографии внизу можно заметить четырёх контактный разъём для подключения CD-ROM, чтобы система могла воспроизводить с него музыку (Audio CD).

Seattle

Можно было предположить, что первой материнской платой Intel, названной по географическому расположению, станет Santa Clara, Hillsboro, Portland, то есть в честь какого-либо крупного отделения компании. Однако так не получилось. В первом квартале 1998 года была выпущена материнская плата Seattle (“Сиэтл”), с которой Intel впервые представила 100-МГц шину процессора FSB. Кроме того, эта плата стала сопровождать выпуск процессоров Pentium II. Куда же делся сокет CPU? Да, на плате его действительно не было! Вместо него использовался Slot 1, поддерживающий установку картриджей с процессором и кэшем L2. Вместе со 100-МГц шиной были объявлены процессоры Pentium II на частотах 350 и 400 МГц.

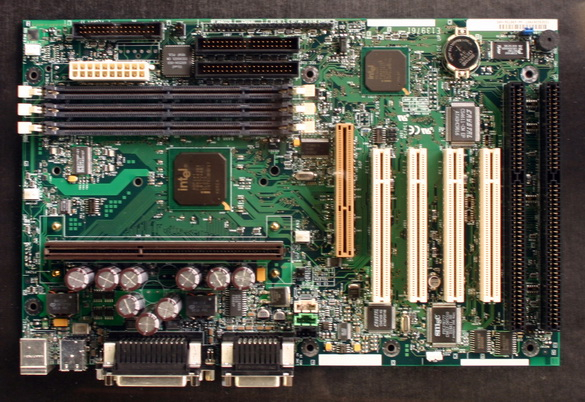

По сравнению с Thor можно заметить, что раскладка Seattle стала чище. Исчезло много дополнительных и крупных чипов. Скажем, все чипы памяти исчезли, хотя на плату могло интегрироваться 512 кбайт кэша L2. Да и крупные конденсаторы стали расти как грибы после дождя вокруг слота CPU. Обратите внимание снова на общий слот PCI/ISA, на этот раз он второй снизу.

Интеграция вместе с платформой Seattle продолжилась, на этот раз в виде двух портов USB. Хотя на тот момент на рынке практически не было устройств, которые можно было бы подключить к этим портам (поэтому интерфейс USB часто называли Unsupported Serial Bus – неподдерживаемая последовательная шина вместо Universal, то есть вместо универсальной). Функция USB обеспечивалась южным мостом PIIX4E. Но более важен оказался северный мост 440BX, который вторым у Intel получил поддержку Accelerated Graphics Port (AGP). Слот AGP располагается на фотографии слева (его видно частично) от интерфейса Slot 1.

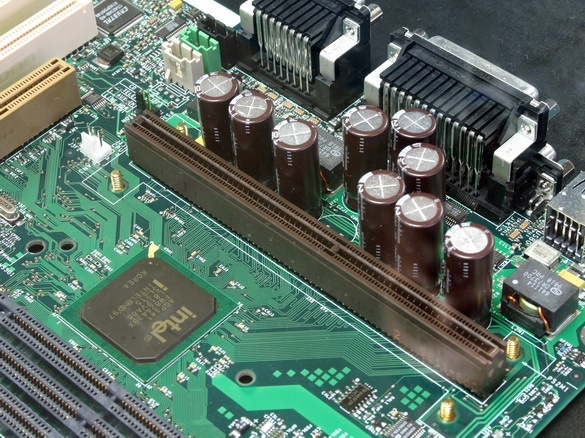

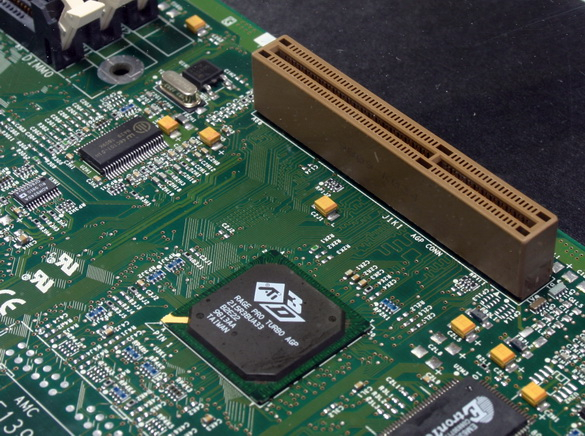

Интерфейс AGP оказался для видеокарт существенным шагом вперёд по сравнению с шиной PCI, которая распределялась между всеми подключёнными устройствами. Платформа Seattle поддерживала AGP на скоростях 66 и 133 МГц. С современной точки зрения дебют новой графической технологии на бизнес-платформе кажется странным. Что поделать, времена изменились.

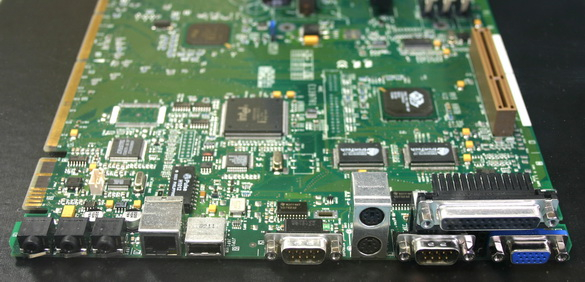

Juneau

Всего через месяц после выпуска Seattle, Intel развернула Pentium II с FSB 66/100 МГц в другом направлении. Материнская плата Juneau – единственный продукт в нашем обзоре, который выполнен в форм-факторе NLX. NLX – это стандарт промышленных компьютеров, возможно, его можно называть первым стандартом малого форм-фактора, получившим широкое распространение. У предыдущего дизайна LPX не было такой возможности замены компонентов, как у NLX. Но, в отличие от современных стандартов малого форм-фактора, NLX опирался на трёх- или четырёхслотовую riser-карту со слотами ISA и PCI. Riser-карта вставлялась в интерфейс на краю материнской платы, в результате чего конструкция приобретала Г-образную форму. Именно поэтому на материнской плате Juneau вы видите всего два слота без riser-карты. В первый слот устанавливается картридж Pentium II (чёрная скоба нужна была для крепления радиатора CPU), а второй слот нужен для установки видеокарт AGP 2x.

В 1998 году тонкие (slimline) системы, которые являлись доминирующим сценарием применения для малых форм-факторов, использовались, как правило, для корпоративных ПК. И малый форм-фактор долгое время не мог проникнуть в мир потребительских ПК. Поскольку на корпоративном рынке ценовое давление было более существенным, чем в сфере потребительских ПК, то шаги в сторону дальнейшей интеграции были серьёзнее. Именно по этой причине материнская плата Juneau содержит контроллер 10/100 Мбит/с Ethernet, а также 64-битный интегрированный графический процессор ATI RAGE Pro Turbo AGP, который по современным меркам довольно слабый.

Здесь нет игрового порта – ещё один намёк на бизнес-сферу. Но есть VGA, звук (включая разъём для подключения звука передней панели). Есть и один порт USB. Все разъёмы распределены по задней панели в довольно непривычном порядке.

Vancouver

Vancouver – небольшой американский городок, расположенный около Портленда (Орегон) на реке Колумбия. Эта материнская плата появилась в 1999 году, став первой в череде негативных последствий для Intel. Главным физическим отличием материнской платы Vancouver, известной также как VC820, было то, что она первой среди плат Intel стала использовать память Rambus DRAM или RDRAM. Память RDRAM, наверное, можно назвать самым большим тёмным пятном на репутации подразделения Intel по производству материнских плат.

Intel и Rambus начали деловое сотрудничество ещё в 1996 году, и вскоре Intel объявила, что сделает стандартом интерфейс памяти Rambus. Это несколько напоминает, скажем, если бы в 2009 году правительство объявило, что к 2012 году все машины будут ездить на электричестве. Пусть даже подобные машины стоят дороже, ездят медленнее, не могут проезжать большие расстояния, да и ремонтировать их дороже – и мы ещё не упомянули о том, сколько того же топлива уйдёт на производство электричества. Память RDRAM на бумаге выглядела очень нарядно, но технология работала в некоторых случаях медленнее DDR, а память стоила ощутимо дороже. AMD не могла желать себе подарка лучше. Протесты со стороны пользователей были довольно массовыми, и RDRAM “умерла”, так и не став популярной технологией.

Впрочем, рассказ всё же посвящён материнским платам. Кроме самой памяти RDRAM, была ещё одна особенность: если вы хотели заставить работать одну планку памяти, то во второй слот нужно было устанавливать заглушку CRIMM. В остальном плата Vancouver была весьма неплохой. Слот AGP поддерживал видеокарты стандарта 4x.

У платы есть четыре двухцветных диагностических светодиода – интересный ход, который предварил появление схожих функций на современных платах для энтузиастов. Материнская плата на чипсете 820 может работать с процессорами Pentium II и Pentium III, которые имеют частоту шины 100 или 133 МГц.

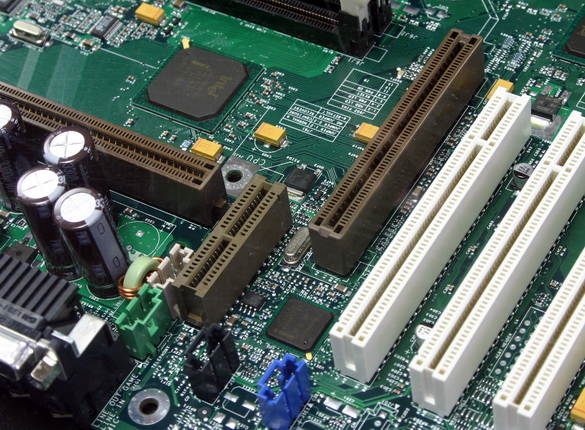

У Vancouver также появился новый слот под названием AMR (audio/modem riser). Это был тонкий манёвр, позволяющий производителям предлагать недорогую AMR-карту для аналоговых функций, таких как модем или звук, причём её можно было сертифицировать FCC отдельно. Это позволяло обновлять карту аналогового ввода/вывода без сложностей или затрат, связанных с модернизацией материнской платы, да и через сертификацию FCC материнскую плату не нужно было повторно проводить. Кстати, у данной материнской платы всё ещё есть игровой порт на задней панели. Единственное, что нам здесь не очень понравилось – неудачный разъём для передней панели ввода/вывода (сам по себе такой подход был свежим) ниже портов дисковода и PATA. Если присмотреться, то разъём для передней панели находится вплотную к разъёму дисковода. Явный ляп. Что ещё интересно, на эталонной плате нет лапки замка для видеокарт AGP. Подобный замок в то время явно рассматривался как излишество, поскольку не все заботились о том, чтобы видеокарта “сидела” в слоте максимально надёжно.

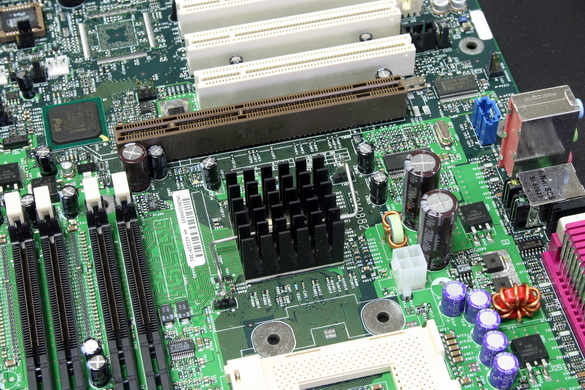

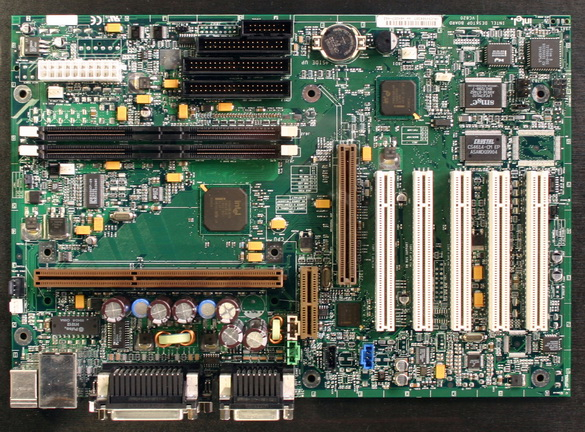

Willow Springs 2

Нужно отдать Intel должное за то, что компания призналась в своих ошибках. Через год после поражения RDRAM мы получили материнскую плату Willow Springs 2 (D810EWS-2) для процессоров Pentium III и Celeron, которая поддерживала до 512 Мбайт старой доброй 168-контактной памяти DIMM на 100 МГц. Шина FSB составляла 100/133 МГц для P3 и 66 МГц для Celeron. Intel нравится говорить о том, насколько важной оказалась материнская плата Willow Springs 2, поскольку эта первая материнская плата компании, которая была разработана в Кулиме (Малайзия), втором центре после Hawthorn Farm в Орегоне (США). Кроме того, данная материнская плата использует компактный форм-фактор microATX. Конечно, microATX появился ещё в конце 1997 года, задолго до WS2, но данная плата сыграла важную роль в популяризации формата 9,6″ x 9,6″ (24,4 см). Исчез слот для процессорного картриджа и вернулся старый добрый сокет. Willow Springs 2 знаменовала уход от концепции Intel “superboard” (суперплата). То есть дизайн материнской платы больше не был единым для всех сегментов рынка. Willow Springs 2 была явно нацелена на массовый потребительский рынок, а Garibaldi (о ней чуть позже) была направлена на сегмент high-end.

Кроме того, Intel решила расстаться с поддержкой слотов ISA и AGP на данной плате, оставив только четыре слота PCI. Порта LAN тоже не было. Благодаря более компактному форм-фактору, плата Willow Springs 2 стала знаковым событием для потребительского рынка, обеспечивая высокую степень интеграции по доступной цене. Плата была вполне интересным вариантом для недорогих процессоров Celeron, поскольку вы получали встроенную звуковую карту Crystal, а также VGA-выход интегрированного графического ядра чипсета 810E. Новенький северный мост с интегрированным GPU “Graphics Media Controller Hub” поддерживал “живую” 2D- и 3D-графику, плавное воспроизведение DVD MPEG-2 и обладал поддержкой Linux. Нынешние рекламные обещания Intel отличаются мало, но данная плата стала важным прецедентом на грядущие годы, когда интегрированная графика Intel не удовлетворяла никого, кроме бизнес-пользователей.

Обратите внимание на цветовое кодирование портов ввода/вывода PC 99. Изначальная спецификация PC 97 (PC System Design Guide) от Microsoft и Intel говорила о том, чтобы порт PS/2 для мыши был зелёным, а порт PS/2 для клавиатуры – фиолетовым. Это предотвращало ошибочное подключение устройства не к тому порту. Спецификация PC 99 добавила новые цвета для теперь уже наследственных портов ввода/вывода, включая синий VGA-выход и разноцветные звуковые порты.

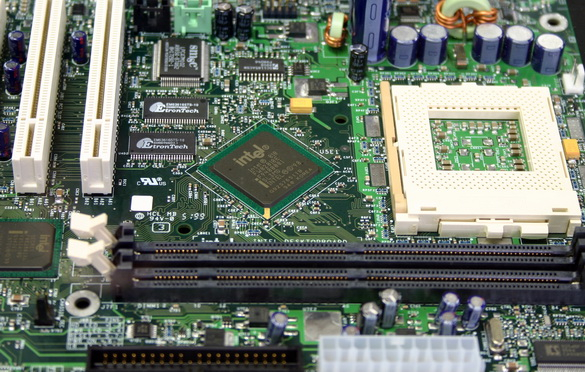

Вероятно, вам интересно, почему северный мост развёрнут под углом 45 градусов? Нет, это не странный предшественник теперь уже почившего форм-фактора BTX. Просто в некоторых случаях такой поворот упрощает и сокращает длину дорожек от северного моста к процессору, памяти, южному мосту и слоту AGP (в данном случае его нет). Поскольку крепёжные отверстия не изменились, никакого нарушения форм-фактора ATX/microATX здесь нет.

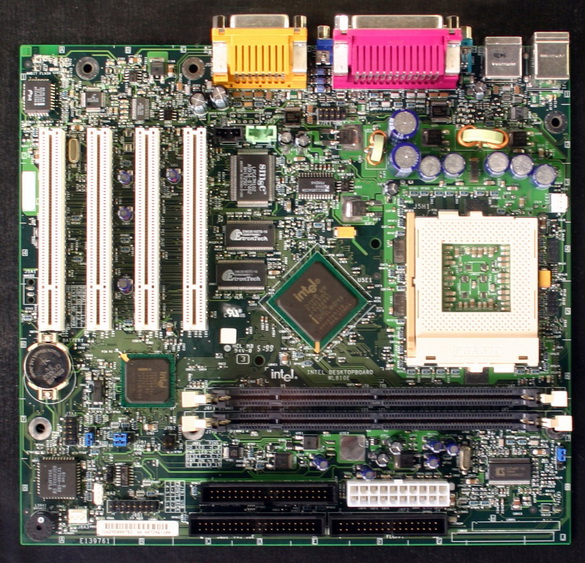

Garibaldi

Гарибальди (Garibaldi) – крошечный город на побережье в штате Орегон. Впрочем, никакой прямой связи с материнской платой Garibaldi (D850GB) не прослеживается. Перед нами первая попытка Intel выйти на растущий рынок для геймеров.

Garibaldi – полноразмерная материнская плата для рабочих станций с форм-фактором ATX, в которую можно устанавливать процессоры Pentium 4 с шиной 400 МГц. Нацеленность на high-end подтверждается наличием 50-Вт слота AGP Pro 50 (4x). В то время видеокарты Pro 50 продавались по цене около $1500 – это примерно то же самое, что конфигурации 3- или 4-way SLI сегодня. Плата была выпущена в 2001 году и стала одним из последних продуктов Intel с памятью RDRAM, причём на Garibaldi можно было устанавливать объём до 2 Гбайт. Есть и некоторые инновации. Обратите внимание на разъём дополнительного питания ATX12V около сокета CPU, гнездо дополнительного питания, неуклюже примостившееся рядом с гнёздами подключения накопителей, а также радиатор для северного моста – первый кулер Intel для чипсета, насколько мы знаем.

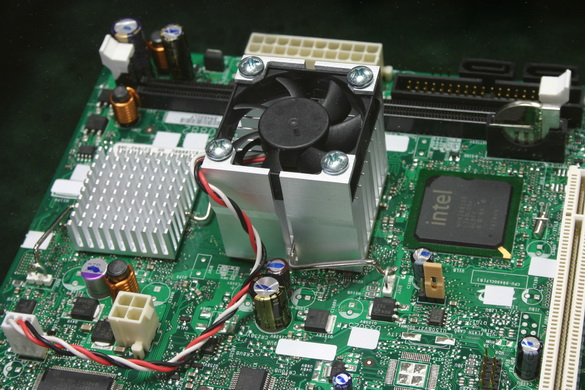

Зачем нужен радиатор для северного моста? Возможно, он связан с тем, что вместе с Garibaldi Intel объявила поддержку в BIOS режима “burn-in mode”. За этим названием скрывается довольно слабый разгон всего до четырёх процентов. Впрочем, по сравнению с предыдущими попытками Intel запретить какой-либо разгон, это выглядело шагом вперёд.

Среди других инноваций Garibaldi отметим интерфейсы управления энергопотреблением APM и ACPI, а также добавление слота для riser-карт CNR (communications and network riser), преемника старого слота AMR. Garibaldi также стала первой в мире материнской платой с поддержкой USB 2.0.

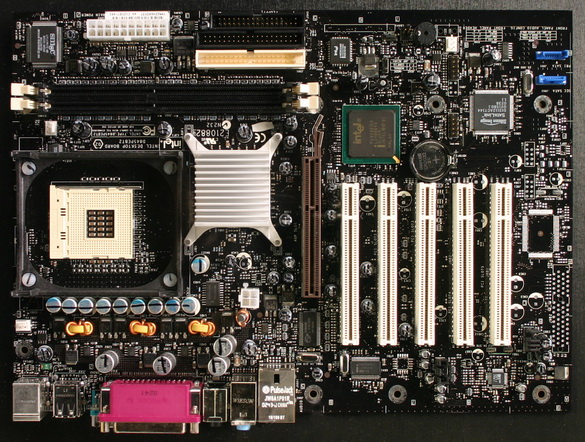

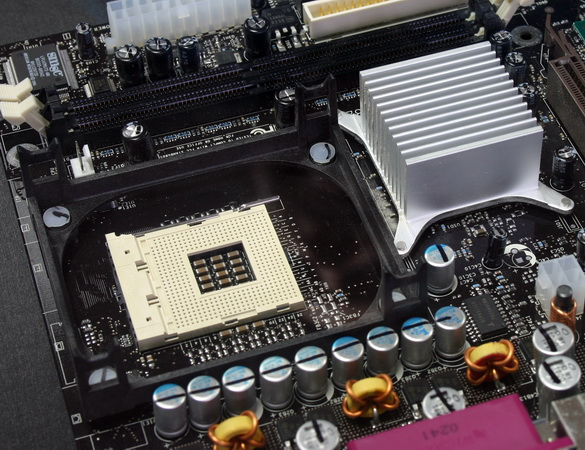

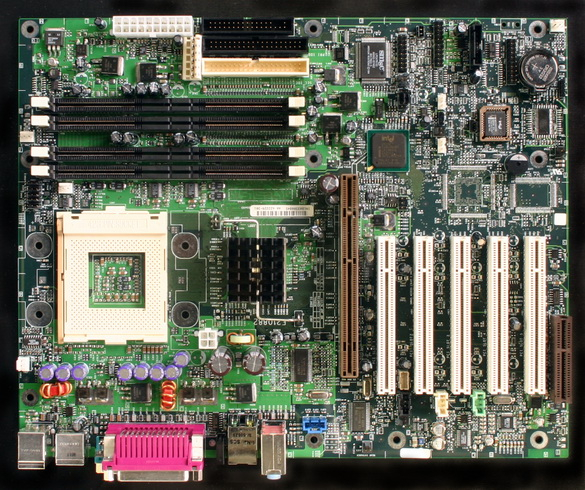

Blue Mountain

Если Garibaldi лишь слегка пробовала идею завоевать сердца энтузиастов, то материнская плата Blue Mountain (D845EBT), вышедшая в четвёртом квартале 2002 года, подошла к этому более серьёзно. Чипсет 845PE стал поддерживать 533-МГц шину FSB для настольных процессоров Pentium 4. Помните о взлетевшем тепловыделении процессоров с архитектурой Netburst, которое проложило курс к 150-Вт TDP (без разгона)? Подобное тепло требовало серьёзного охлаждения, поэтому мы получили укреплённую скобу крепления кулера вокруг сокета CPU, да и Intel начала экспериментировать с дизайном радиаторов для северного моста. С пятью слотами PCI и одним слотом 4x AGP, а также поддержкой до шести портов USB 2.0, плата Blue Mountain выглядит довольно современно, хотя два слота памяти несколько смущают. На данную плату вы могли устанавливать одно- или двухсторонние модули DDR DIMM, причём максимальный объём составлял 2 Гбайт.

Blue Mountain стала первой материнской платой Intel с чёрным текстолитом, подчёркивая чёрный цвет семейства процессоров Extreme Edition. Intel хотела, чтобы high-end материнские платы для потребительского рынка говорили об опыте компании, а не только о скорости. Звуковой кодек Analog Devices поддерживал многоканальный звук 5.1 (но, что странно, у платы Blue Mountain звук только стерео), но мы также видим цифровые звуковые интерфейсы SPDIF и сетевой порт 10/100 Ethernet.

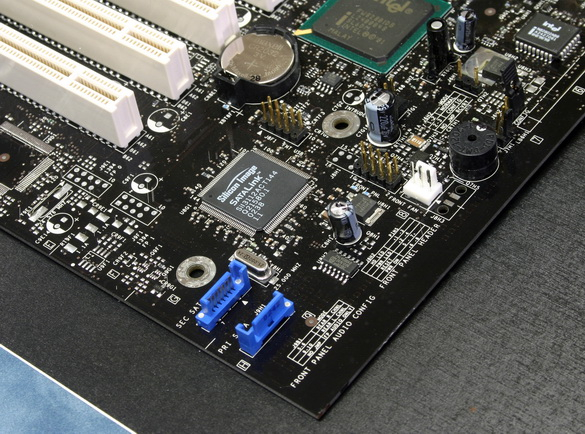

Вместо слота CNR в данном случае мы наблюдаем пустое место. Наконец, с этой платой Intel впервые добавила порты SATA, за которые здесь отвечает отдельный контроллер Silicon Image. Хотя Intel ещё предстояло разделить линейки материнских плат на разные сегменты, как мы видим сегодня, Blue Mountain заложила семейство Extreme Edition. То есть компания желала конкурировать и в high-end сегменте для геймеров, а не только на корпоративном рынке.
