Завод Intel Hawthorn Farms: "Аллея славы" Intel Skulltrail эксперименты и тестирование. Часть вторая⁠⁠

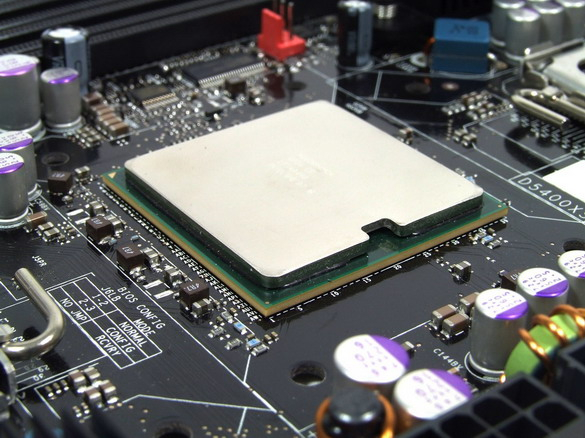

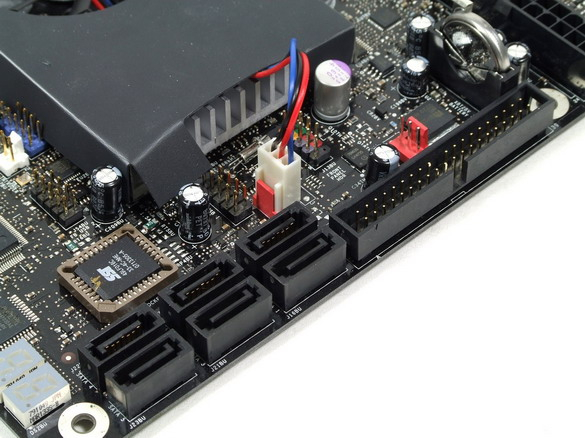

Контроллер дисковода обеспечивается через дополнительный чип ввода/вывода, подключённый к южному мосту через шину PCI. Впрочем, у платы Intel D5400XS всё равно нет разъёма для дисковода. Но мы без проблем обновили BIOS через загружаемый USB-брелок.

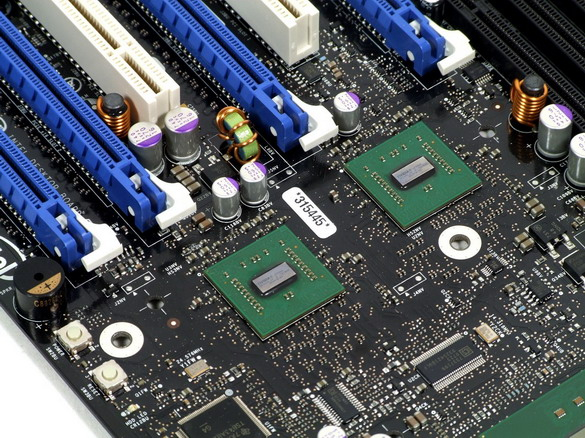

Мост nVidia nForce 100 SLI для четырёх видеокарт

Северный мост 5400 не имеет достаточного числа линий PCI Express, чтобы обеспечить четыре слота x16 PCie. По этой причине для проекта Skulltrail Intel вступила в партнёрство с nVidia, установив на плату два коммутатора PCI Express. Два моста nForce 100 SLI разделяют 32 линии северного моста 5400 на 64 линии, каждый из чипов nForce, соответственно, обеспечивает 32 линии.

Северный мост 5400 и чипы nVidia nForce 100 SLI поддерживают стандарт PCI Express 2.0. Если система оснащена двумя видеокартами, каждая может использовать скорость передачи x16. При установке четырёх видеокарт каждая из них может подключаться по соединению x16, хотя все видеокарты будут совместно использовать пропускную способность электрического соединения x32. То есть, четыре видеокарты не могут одновременно использовать полную пропускную способность соединения x16, она распределяется динамически.

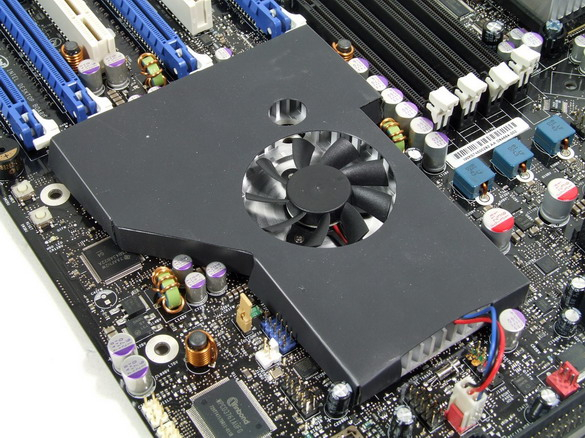

Крупный радиатор, закрывающий южный мост и чипы nVidia SLi, оснащён 60-мм вентилятором. Он работает на высокой скорости и настолько громко, что головная боль практически гарантирована.

Киловаттный блок питания

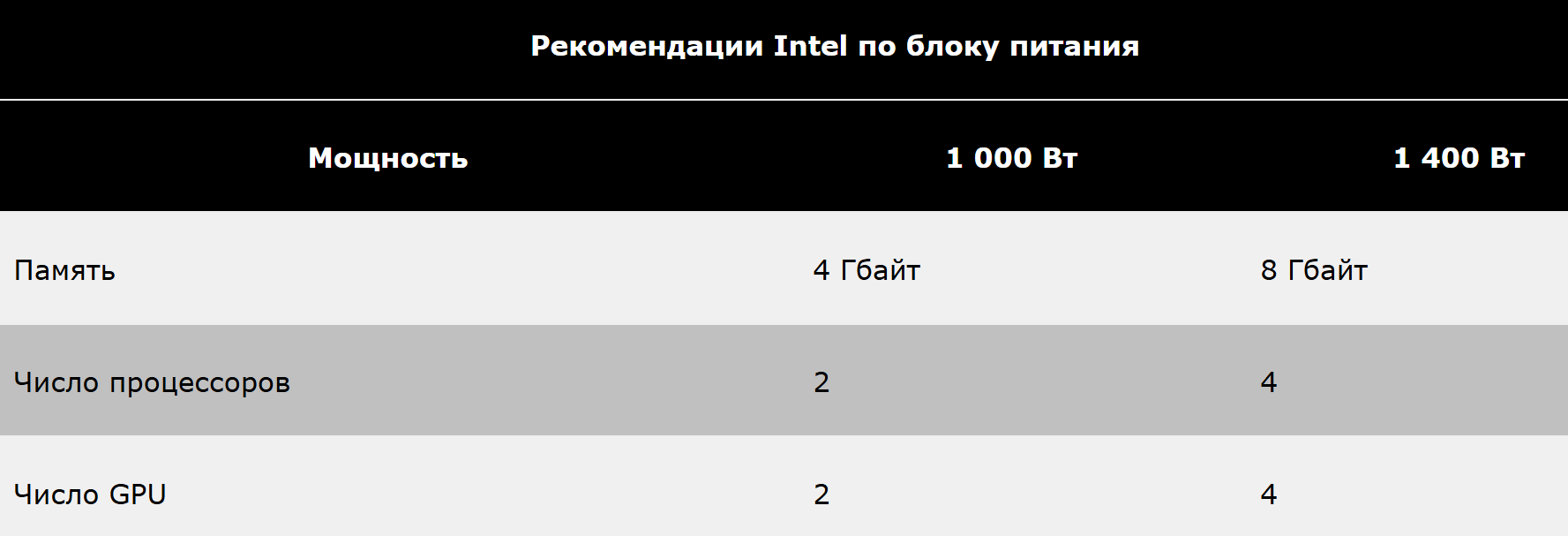

Поскольку система D5400XS призвана удовлетворять самым высоким требованиям, то и блок питания требуется соответствующий. Intel рекомендует использовать блок питания с мощностью не менее 1 000 Вт. Да, вы правильно прочитали – 1 киловатт.

Два 150-Вт процессора могут работать только при условии подачи достаточного питания через 8-контактные гнёзда. Если вы планируете разгонять 8-ядерную систему, то следует подключать оба 8-контактных гнезда питания, хотя для штатной работы будет достаточно и одного.

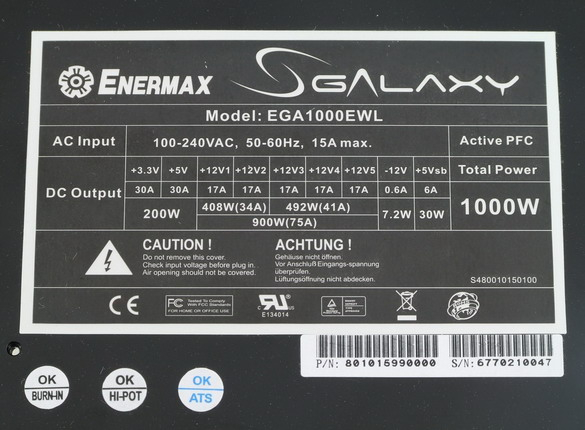

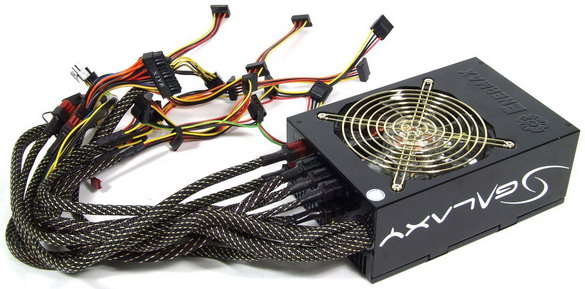

Лишь немногие блоки питания обеспечивают две 8-контактные вилки питания. Для наших тестов мы выбрали модель Enermax Galaxy EGA1000EWL, мощность которой заявлена на 1 000 Вт. Блок питания обеспечивает две 8-контактные вилки питания, а также две 6-контактные вилки питания PCI Express.

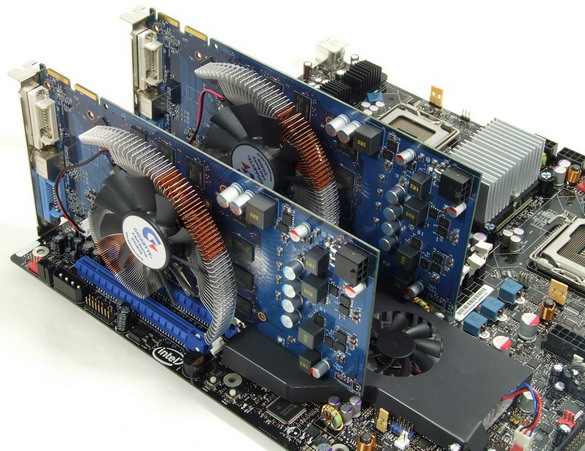

Четыре видеокарты: система готова для SLI и CrossFire

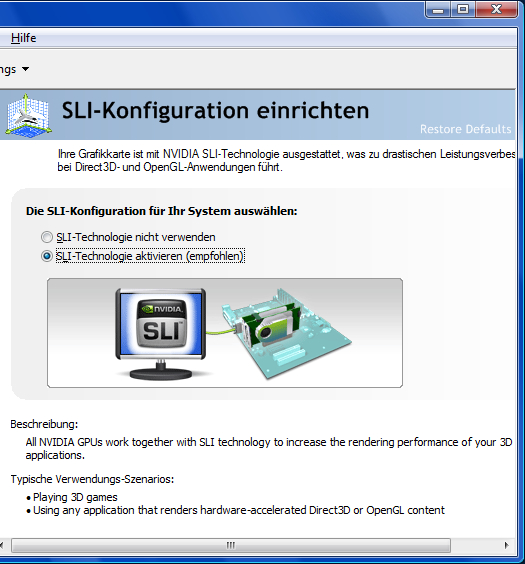

Система Skulltrail разработана с учётом установки двух CPU, с одной стороны, и четырёх видеокарт, с другой, что позволяет инсталлировать конфигурации на нескольких видеокартах, таких, как nVidia SLI или ATI CrossFire.

Если вы будете устанавливать в систему Skulltrail две мощные видеокарты, то вам потребуется блок питания с четырьмя дополнительными 6-контактными вилками. Следовательно, для трёх видеокарт нужно шесть кабелей. Даже у самых мощных и дорогих блоков питания в магазинах присутствуют только четыре вилки питания PCI Express, поэтому в системе с тремя видеокартами SLI вам придётся использовать два переходника.

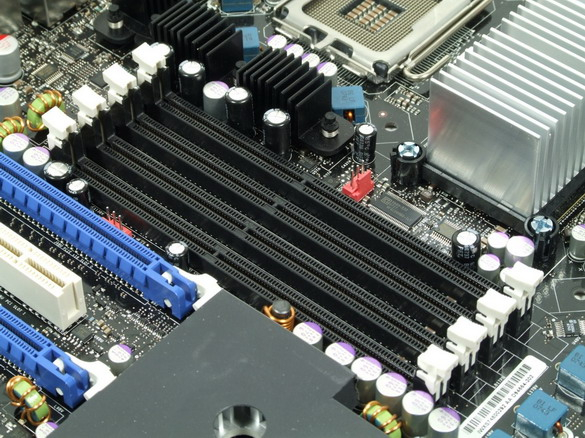

Память: четыре канала на FB-DIMM

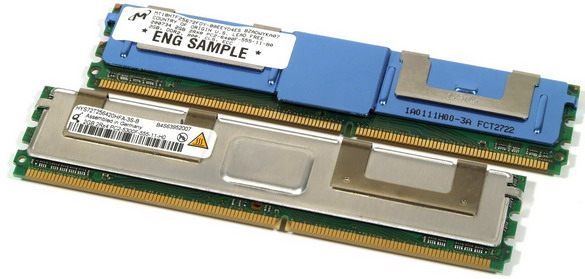

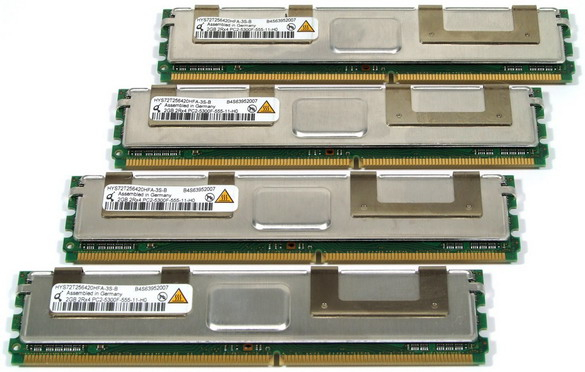

Поскольку материнская плата D5400XS оснащена чипсетом 5400 для рабочих станций, который не поддерживает ни память DDR2, ни DDR3, в систему Skulltrail можно устанавливать только модули FB-DIMM. Полностью буферизованные модули памяти изначально разрабатывались для рабочих станций и серверов, они никогда и не позиционировались на настольные ПК.

По своей сути FB-DIMM представляют доработанную память DDR2, которая использует последовательное соединение с контроллером памяти вместо параллельного. Поэтому модули абсолютно несовместимы со стандартной памятью DDR2 и DDR3.

По сравнению с памятью DDR2 и DDR3, модули FB-DIMM поддерживают протоколы с коррекцией ошибок. Если они и помогают сохранить целостность данных (подумайте о серверном применении), однако они же приводят и к падению производительности, причём отключить протоколы нельзя.

Можно отслеживать даже температуры модулей FB-DIMM.

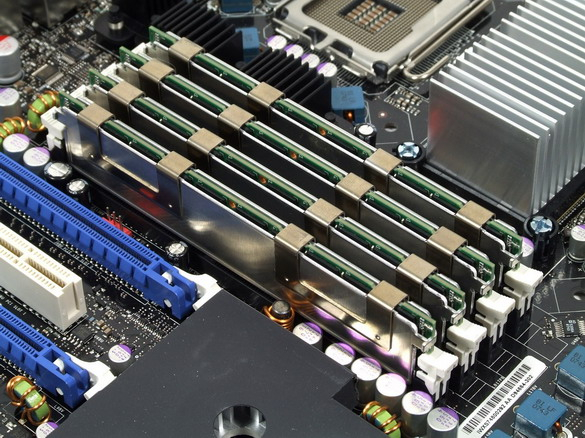

Четыре канала

Современные настольные чипсеты оснащаются двухканальным интерфейсом памяти. 5400, с другой стороны, поддерживает четырёхканальный интерфейс памяти, обеспечивая одновременный доступ к четырём модулям памяти. Теоретически, пропускная способность памяти должна существенно превышать возможности настольных чипсетов. Но, увы, действительность совершенно иная.

Поскольку северному мосту 5400 приходится справляться и с некоторыми другими задачами, которых нет у настольных чипсетов, то общая производительность снижена.

Например, чипсет производит процедуры проверки кода ECC. Есть и snoop-фильтр, улучшающий загрузку шины FSB. Кроме того, северный мост 5400 работает с двумя процессорами через два раздельных интерфейса FSB, а также связывается с южным мостом через отдельную шину ESI.

Все эти дополнительные функции сказываются на производительности, причём до такой степени, что пропускная способность четырёхканального интерфейса памяти ниже, чем у настольных чипсетов.

По нашим измерениям интерфейс памяти и FB-DIMM оптимизирован для быстрых операций записи и низкого времени доступа. В данных сферах северный мост 5400 и его контроллер памяти обходят настольные чипсеты на указанных тактовых частотах. Однако при считывании из памяти мы получаем только половину пропускной способности, которую может обеспечить настольный чипсет.

Не подходит для игр и настольных ПК

Вполне очевидно, что северный мост 5400 изначально разрабатывался для рабочих станций и малых серверов, то есть для баз данных, форумов, web-серверов и т.д.

Действительно, мы смогли проверить, что система Skulltrail обеспечивает приличную производительность в этих сценариях, однако она не так хорошо подходит для игрового или настольного ПК, где материнская плата Intel D5400XS Skulltrail оказывается намного медленнее обычных настольных аналогов.

Многие преимущества существуют только на бумаге. Например, системы FB-DIMM могут оснащаться гораздо большим объёмом памяти (до 128 Гбайт), не испытывая при этом такое падение производительности, как у DDR2. Однако такие экстремальные ёмкости для настольных ПК не нужны, да и их всё равно не получится использовать из-за ограниченного числа слотов памяти.

В итоге использование модулей FB-DIMM только ухудшает характеристики платформы Skulltrail, приводя к нескольким недостаткам. В конце концов, перед нами система, позиционирующаяся как high-end игровой ПК, а не как рабочая станция. Здесь большая часть функций FB-DIMM вовсе не нужна, они не используются и не дают улучшения производительности. Хотя ради именно высокой производительности вся эта платформа и задумывалась.

В виду ограничения фотоматериалов

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...
