Простые примеры работы ДИОДА

Диод будет блокировать или пропускать ток. В зависимости от того, как вы подключите его в цепь. Ниже вы можете увидеть пример схемы .

В схеме выше диод подключен в прямом направлении. Соответственно ТОК свободно протекает через Диод. Последовательно включенный с Диодом Светодиод будет светиться.

Ну что произойдёт если мы попробуем диод включить в обратную сторону. Как изображено на схеме ниже?

В этой схеме ДИОД включен в обратном направлении. Это означает что в цепи Ток протекать не будет и  соответственно светодиод погаснет.

Для чего используется диод?

Круг применения диодов очень широк и разнообразен. В каких только схемных решениях не применяется Диод.

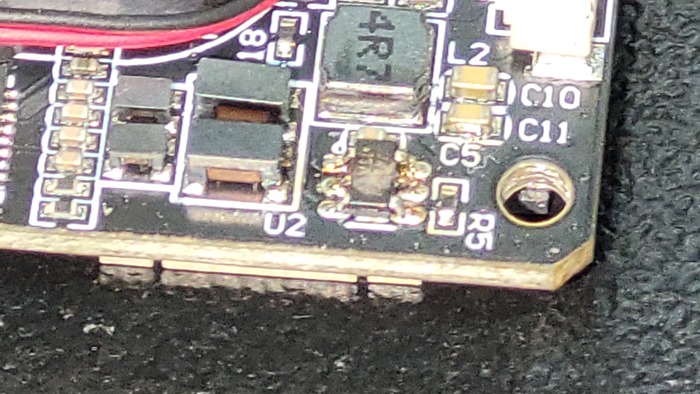

Очень часто мы сталкиваемся с применением диодов в блоках питания. И действительно ни один блок питания не обходится без этой радио детали.

Преобразование переменного тока в постоянный:

Для преобразования переменного тока в постоянный используются диоды. Чаще всего путем размещения четырех диодов для создания схемы мостового выпрямителя. Это часто используется после трансформатора в источнике питания. Хотя встречаются и без трансформаторные схемы. А также схемы где для выпрямления используются всего лишь один Диод.

Дальше за выпрямительным диодом как правило расположена схема преобразования и стабилизации. Где также могут использоваться диоды.

Ну также если хорошо присмотреться. Найти ДИОД вы сможете практически везде. Редко в каких схемах не применяются диоды.

Как работает Диод?

Основой диода является полупроводник. Точнее два полупроводника различной проводимости. Этот пирог состоящий из двух слоёв полупроводника P типа и полупроводника N типа и есть сам Диод

Действие диода можно сравнить с клапаном который не препятствует протеканию жидкости в одну сторону. Однако при обратном течении закрывается и не даёт жидкости протекать.

Вы получаете PN-переход, беря отрицательно и положительно легированные кристаллы полупроводника и соединяя их вместе.

На пересечении этих двух материалов появляется обедненная область . Эта обедненная область действует как изолятор и отказывается пропускать ток в одном из направлений.

Когда вы прикладываете положительное напряжение Полупроводнику P типа отрицательная N типа, обедненный слой между двумя материалами исчезает, и ток может течь от Анода к Катоду.

Когда вы прикладываете напряжение в другом направлении, обедненная область расширяется и препятствует протеканию тока.

Что следует дополнительно знать о диодах

• Вы должны приложить достаточное напряжение в «прямом» направлении — от положительного к отрицательному — чтобы диод начал проводить. Обычно это напряжение составляет от 0,7 В до 1 В.

• Каждый тип ДИОДА имеет ограничения по протекающему через него току. И не может пропускать неограниченное количество тока.

• Диоды не являются идеальными компонентами. Если вы приложите напряжение в обратном направлении. Все равно будет течь небольшой ток. Этот ток называется током утечки .

• Если подать достаточно высокое напряжение в «Обратном» направлении, диод выйдет из строя и пропустит ток и в этом направлении(Пробой Диода).

Типы диодов

Существует много различных типов диодов . Наиболее распространенные из них:

• И́мпульсный дио́д

• Выпрямительный диод

• Стабилитрон

• Светодиоды (LED)

• Диод Шоттки

• Фотодиод

• Варикап

• и Т.Д.
