Добббрый вечер, дамы и господа и перед вами вторая часть блога. Что у нас там было в прошлый раз? Немного оружия, немного врагов? Кажется, пришло время показать реально крутые вещи! Глянем в список обещаний - там же новая механика! Тогда не будем тянуть и начнем наш рассказ прямо здесь и прямо сейчас. Кому интересно: ссылка на первую часть блока тут Redisigned 3.0 или блог разработки, часть 1
Как уже говорилось, работа ведется не только ради того, чтобы расширить, кхм, вширь, но и добавить игре глубины, предоставить новые тактические возможности: в конце концов, разве не про это Silent Storm? Тогда встречайте! Вы не думали, вы не просили, но мы реализовали: возможность установки стационарного оружия почти где угодно!
1/7
На предоставленных скринах принцип работы новой механики
Создание и реализация данной механики приблизило нас к еще одной особенности, о которой обязательно расскажем чуть позже и с доказательствами.
Панцеркляйны "Молота Тора" (ака "бочонки")
Эти ПК всем хорошо известны, как и то, как неудобно их использовать. К счастью, теперь всё изменится.
Если вам удастся захватить такой, то вы получите не странную ходячую турель с одним слотом под оружие, а вполне нормальный бронекостюм, аналогичный ПК союзников и даже превосходящий их.
1/2
Появилась возможность снимать с них оружие, а также заменять на совершенно другое. Разумеется, ПК МТ могут работать только с "заводским оружием" типа Гатлинг, поэтому теперь есть смысл запасаться новыми боеприпасами. Добыть такое оружие, как и раньше, можно только у врагов.
Также такие ПК получили все недостающие анимации, и в целом они стали намного "удобнее", чем раньше.
Весьма интересно то, что разработчики в какой-то момент планировали их реализацию в таком виде, но почему-то отказались от этой идеи.
ПК-гренадер МТ
Многие помнят первую встречу с господином Орловым, командиром неизвестного объекта на Урале. Этот грозный и хорошо оснащенный на вид панцеркляйн был... такой же, как все. Но тогда для чего ему эти минометы?
Как вы уже наверняка догадались, разработчики и тут кое-что планировали. Они собирались сделать приятный подарок гренадерам, но передумали.
Да, теперь он умеет метать снаряды.
1/3
Сие действо сопровождается скрытой в ресурсах игры анимацией и всеми необходимыми эффектами. Функция работает корректно и аналогично ручным минометам ПК Союзников и Оси, за одним лишь исключением - встроенные минометы МТ на 50% эффективнее ручных, поэтому дальность метания снарядов у них выше, чем у менее продвинутых бронекостюмов.
Раз уж заговорили про панцеркляйны, стоит упомянуть что в предыдущих версиях была введена система топлива для них и дозаправки прямо на поле боя. Увы, работала она кривовато, и нам пришлось от нее отказаться. Впрочем, на то были свои причины, о которых так же расскажем, когда сможем показать.
Система перекраски панцеркляйнов
Не станем отрицать, что всеми нами любимые Часовые - это своеобразная игра в "куколки". Одеть, нарядить, выдать аксессуары и вытолкнуть нашего ничего не соображающего неофита прямо под защиту Бориски - кто этим не занимался?
Но раз уж говорим про панцеркляйны, то настала и их пора. Решили сделать возможность выделить свои машины каким-нибудь особым способом, а в этом нам поможет механика перекраски.
Теперь панцеркляйны можно перекрашивать. На базе заработала станция смены дизайнов, расположенная напротив станции ремонта.
Нужно лишь найти нужный дизайн или встретить панцеркляйн с новой "раскраской", а затем пройти на станцию, чтобы произвести "тюнинг".
1/2
Новые анимации ПК
Помимо стандартных анимаций (анимация атаки в ближнем бою), ПК МТ, а заодно и другие ПК, также получили новые анимации, которыми их почему-то обделили разработчики.
Речь идет об анимациях перезарядки.
1/2
Анимация перезарядки стоя использует существующий idle обычного ПК, анимация перезарядки сидя - совершенно новую анимацию, взятую из ресурсов игры.
Стрельбище
Многие игравшие в прошлые версии помнят такие особенности мода, как Стрельбище. Так вот, должны донести до вас: Стрельбище не столь Гермионы - сильно изменилось за лето. Отрастило себе инструктора с некоторыми уникальными возможностями. И озвучкой, к которой приложил руку Денис Дульщиков. Да к чему я вам тут вещаю? Карусель изображений будет красноречивей всяких слов, как и пара-другая видео, согласитесь!
1/2
Разложенный приклад у МП-40 вам привиделся, он вам только кажется, отвечаю!
Стрельбище было серьезно улучшено. Некоторые объекты перемещены, чтобы не задерживать игрока слишком сильно, добавлены новые элементы. Функция этого места – дать возможность потренироваться и отточить навыки. Попасть на него можно прямо с базы, если выходить через ангар панцеркляйнов
Цель оптимизации и заключалась в том, чтобы здесь было приятнее находиться.
Так как система топлива осталась в прошлом, на территории стрельбища осталось много свободного места. Станцию заправки убрали, взамен обустроив помещение так, чтобы оно больше походило на мастерскую.
Впрочем, это не только так кажется.
На этом столе можно создавать некоторые предметы, одним из которых стала связка динамита
Но это не основная функция верстака.
В игре появилась возможность восстанавливать состояние оружия до максимального "заводского". Опытный инженер сможет заниматься этим прямо за верстаком, предварительно разобрав некоторые не очень нужные образцы оружия.
Имеющиеся детали и помогут починить то, что казалось бы, было давно сломано. Внимательный игрок скажет - но зачем? Всегда можно купить у продавца новое оружие без подобных заморочек! Ну или. на крайний случай, отобрать у врага. Тогда идите сюда, кое чего на ушко шепну - в этой версии появятся уникальные виды оружия, встречающиеся в очень ограниченном количестве, если не в единственном экземпляре. Только ТСССС! Я вам этого не говорил!
Кое-какие детали можно забрать из ближайшего сейфа.
Но это еще не всё, чем нас порадует стрельбище. Теперь там нас встретит новый персонаж, и он будет нашим верным товарищем всю игру.
Инструктор – человек серьезный и шутить не любит, поэтому лучше прислушаться к нему. Да и провоцировать его не стоит.
Наш новый товарищ живо реагирует на некоторые наши действия, если ему что-то не понравится.
Сперва инструктор познакомит нас с правилами поведения на стрельбище, но после того, как в наше распоряжение попадут другие бойцы, нам откроются новые возможности. О чем нам, разумеется, также сообщат в личной беседе.
Например, в игру добавлена возможность повышать уровни бойцов до уровня нашего главного героя.
В примере ниже у ГГ 3-й уровень, у Надин - 1-й.
За скромную сумму девушка пройдет спецкурс, который позволит ей набраться опыта. В буквальном смысле.
Чем выше уровень, тем дороже такое обучение. Если персонаж умный, то обучение еще и может быть выгодным.
Но оттачивать навыки придется самостоятельно.
В конце концов, мы же на стрельбище.
Так как стрельбище теперь является частью базы, мы можем, как и на базе, тренировать навыки за деньги.
Но повышение уровня доступно только для нанимаемых бойцов, а изучение новых умений доступно всем — и главному герою, и другим бойцам.
В игре теперь можно выучить за деньги до 15 умений 6 классов. У инструктора есть 2 случайных умения, книжки с остальными придется найти самостоятельно.
Разумеется, персонаж может выучить умение только в том случае, если оно есть в дереве умений его специальности и если заранее выучены умения, ведущие к его получению.
Следует отметить, что в игре всего 15 книг с умениями. Например, две из них уже есть у инструктора, еще одну игрок может найти при прохождении первых миссий. Если передать ее инструктору, то откроется новый спецкурс с новым умением.
При каждом прохождении у инструктора могут быть не те умения, что были раньше, а вместо старых книг мы будем находить новые, т.к. их распределение по картам кампании осуществляется случайным образом.
На этом на сегодня всё, ребята! Но в следующий раз мы расскажем вам о пересмотренной ролевой системе! Оставайтесь с нами и вас ждет еще много чего, что мы постепенно привносим в игру! До следующей пятницы!
Осторожно: в статье аппаратная диагностика и ремонт, реверс-инжиниринг и патчинг загрузчика, а также программный моддинг noname-устройства, для которого нет вообще никакой информации. В материале куча познавательного контента, даже если вы не фанат такого своеобразного класса устройств, как подделки на брендовые девайсы.
Пожалуй, споры о том, какая мобильная платформа лучше не утихнут никогда. Люди из года в год спорят, какая же мобильная платформа круче: iOS или Android, и какие только аргументы не выдвигают в сторону оппонента. Но что делать, когда хочется усидеть сразу на двух стульях и иметь смартфон в корпусе iPhone, но при этом с привычным Android на борту? Когда душа моддера и любителя красноглазия просто требует чего-то необычного!? Правильно, обратиться к китайским «подвалам» и взять себе дешевую реплику на андроиде! А в моём случае — ещё и Б/У утопленную подделку 14 Pro Max чуть больше, чем за «тыщу» рублей, так ещё и проапгрейдить её! Сегодня будет познавательный и интересный материал, в котором мы с вами: узнаем как диагностировать некоторые аппаратные проблемы с помощью минимального и дешевого оборудования, оживим наше «яблочко» после попадания влаги, «отреверсим» и пропатчим в IDA Pro загрузчик, дабы разрешить загрузку unsigned-ядер, портируем кастомное рекавери и накатим рут, а также узнаем что из себя представляет такой «айфон» в повседневной жизни и как мне вообще взбрело в голову купить китайскую подделку яблочной техники! Материал диковинный, но обещаю — будет интересно! Жду вас под катом :)
❯ Содержание
Ещё каких-то 10-12 лет назад люди собирались в комментариях под различными постами и жарко спорили о том, чья платформа более продвинутая. Чаще всего темой спорой была iPhone vs Android, реже — iPhone vs Windows Phone, а иногда и Android vs Symbian! Но годы идут, на рынке осталось только два крупных игрока, а споры всё не утихают. Стоит только зайти на профильный сайт, зайти в любой пост с новостями и насладится всеми прелестями споров «A vs B». Кто-то поддерживает экосистему Apple, кто-то Android в чистом виде, а кто-то микс фишек Apple в Android окружении от Xiaomi. Некоторые люди даже поддерживают, казалось бы, «неактуальные» платформы как Symbian/WP и среди них есть мои читатели (я и сам очень люблю их и запилил клиенты ВК и YouTube на них, о чём рассказываю в отдельной статье) :)
Но как мои давние читатели наверняка знают, я лично всегда придерживался позиции, что и iOS, и Android, и Symbian, и WP — замечательные системы, которые так или иначе нашли своего пользователя. У меня сейчас есть довольно много смартфонов прошлого десятилетия: полтора года назад я взял себе Galaxy S4 Mini в качестве основного девайса, год назад ходил уже с обычным Galaxy S4, а чуть больше полугода назад читатели подарили мне оригинальные iPhone, от 2G до 5s! И лично я очень люблю iPhone за отличный дизайн, за шуструю iOS, за достойную поддержку старых девайсов, но в тоже время… я ведь и сам вырос на 4pda, пользуясь ультрабюджетными «декспами», «зте» и «флаями»! И тяга к аппаратному и программному моддингу, а также написанию хоумбрю-приложений и прочим фишкам действительно открытых платформ отнюдь не угасла, скорее только наоборот!
Поэтому от нового девайса, с которым я хотел бы походить как с основным, я требовал лишь три вещи:
Дизайн одной из последних моделей iPhone. Пожалуй, кто-то из читателей сочтет это за «тупой понт», но это не совсем так, яблочные дизайны действительно неплохо продуманы и их приятно держать в руках. Важно понимать, что выпуская подделки, заводы откровенно экономят на железе, но при этом стараются достаточно качественно скопировать корпус, используя в конструкции и алюминий, и каленое стекло, а также установить относительно неплохую IPS-матрицу, пусть и низкого разрешения.
Поддержка LTE. Вы удивитесь, но да, всё ещё выходят реплики iPhone, Samsung, да даже Poco и Realme, которые построены на базе чипсета 2015 года — речь, конечно же, о MT6580. И к сожалению, радиотракт этого чипсета не умеет работать с LTE, да и у платформы очень серьезные ограничения на объём ОЗУ (не более 2Гб) и разрешение дисплея (не выше HD) :(
Android на борту. Ну, по этому пункту я всё рассказал выше. При этом для меня не имеет значение версия системы, я не гонюсь за самыми новыми фишками: китайцы уже не ставят Android ниже 6-7 версии (впрочем, это спорно, предположительно ещё попадаются девайсы с 5.1 на борту среди самого дешевого сегмента), а «шестерки» мне вполне достаточно для всех моих применений, в том числе и YouTube с ВКшечкой. Чего там говорить, если мне чего-то действительно не хватает и у меня есть настроение — я сам себе запилю приложение :) Касательно статуса загрузчика я не волнуюсь: в «подвальных» девайсах практически никогда не бывает секьюрбута и нет никакой необходимости патчить загрузчик, что открывает широкие возможности к его моддингу. Эх, вот бы еще исходники ядер выкладывали — но это уже мечты :)
И под эти требования вполне попадают «новодельные» реплики последних моделей iPhone в среднем ценовом сегменте (от 10 000 рублей). Казалось бы, кто-то из читателей спросит: «автор, ты дурак за фуллпрайс брать такой девайс?». И нет, не дурак, поскольку смартфон я купил за 1 500 рублей (и это ещё дорого за его состояние, после покупки мне попался похожий девайс, но уже рабочий, с коробкой и всего за 500 рублей). Девайс продавал человек из СЦ, с которым мы состоим в одной беседе посвященной ретро-телефонам. Смартфон был заявлен как «невключайка» без признаков жизни, в непонятном состоянии, с битой задней крышкой и даже без базовой информации, такой, как о потреблении девайса на зарядки и при зажатой кнопке включения. Ну, как вы и сами понимаете, это настоящее комбо: не подающий признаков жизни китайский смартфон без какой-либо сервисной документации и схемы, который уже побывал в СЦ (потенциально в качестве донора) и наверняка разбирался, да ещё и, как потом оказалось, утопленный в воде… Это же только интереснее! Конечно берем!
Когда девайс приехал ко мне, то ещё до прихода домой я решил оценить его тактильные качества. Конечно, задняя крышка, увы, была подбита, но в целом мне всё равно девайс очень понравился. Как я уже сказал, рама смартфона выполнена из алюминия (за исключением толкателей кнопок), а задняя крышка из стекла с приятной на ощупь текстурой и, конечно же, выгравированным яблочком! Пока дисплей выключен, даже рамки дисплея едва ли дают себя выдать: по сути, определить реплику сможет только человек, который в теме яблочек и сможет опознать фейковые линзы с обратной стороны смартфона. Остальным можно наплести про «китайский дисплей» и т. п. :)
Придя домой, я понял — приключения только начинаются. Отклеив заднюю крышку с помощью фена, выяснилось, что девайс вскрывался: пару винтов потеряли, да и заводскую пломбу содрали.
Замеряем напряжение на АКБ и понимаем, что она села ниже 3.4В (3.5В — это уже 0%) и контроллер питания должен начать зарядку в режиме Precharge (режим «расталкивания» аккумулятора низким током). В режиме Precharge смартфон не показывает никакой индикации зарядки, поэтому остаётся лишь смотреть на потребление девайса и терпеливо ждать включения! Я ещё немного помог устройству раскачать АКБ с помощью внешнего 5В источника и вот, потребление поползло выше 0.2А — а девайс показал яблочко и индикацию зарядки. Неужели он рабочий?
На фото выше не видно, однако смартфон был залит водой и на дисплее появились большие разводы. И попадание воды не прошло просто так: он просто перезагружался на «яблочке», как и настоящий айфон… Вы, читатели, можете пока предположить, что же с девайсом было не так, а я включаю логическое мышление и перехожу к диагностике.
Друзья! Если вам не особо интересны технические детали аппаратного ремонта, или наоборот программного и вы хотели увидеть только обзор на устройство — можете прыгнуть сразу к обзору смартфона. Однако в технической части тоже много всего интересного!
❯ Диагностируем и ремонтируем
Итак, давайте сделаем выводы, которые мы можем понять из существующих симптомов:
Девайс заряжается и у него есть потребление, пусть оно и кажется заниженным, а значит модуль чарджера в контроллере питания, скорее всего, исправен.
Девайс включается и есть изображение яблочка, а значит, есть связь с eMMC и контроллер DDR инициализируется успешно, девайс проходит цепочку загрузки Preloader -> LK и возможно ядро, а также КП нормально реагирует на кнопку включения и включает необходимые выходы LDO для питания всех основных модулей смартфона (процессор и его периферия, чип памяти eMCP, драйвер bias-напряжений дисплея и т. п.). Скорее всего (но это не 100% гарантия), от воды не пострадали ни процессор, ни флэш-память.
Девайс уходит в перезагрузку: здесь причин может быть масса, например, данные на eMMC были повреждены в процессе залития и требуется прошивка, или всё же процессор или его обвязка оказались частично повреждены и при обращении к одному из встроенных периферийных модулей основное вычислительное ядро виснет и встроенный в КП WatchDog при отсутствии сигналов «сердцебиения» считает смартфон зависшим и отправляет его в намеренный ребут, из-за чего мы получаем циклическую перезагрузку. Не исключён вариант, что одна из внешних шин данных оказалась посаженной на массу в следствии КЗ одного из чипов на плате (или их обвязки), из-за чего драйвер, например, вываливает систему в Kernel panic и WatchDog также отправляет систему в ребут…
Наш девайс отказывался зайти в рекавери, что даёт нам понять, что до init дело скорее всего не доходит и девайс стопорится либо на LK (который и показывает анимацию зарядки и первое лого), либо на загрузке ядра. Казалось бы, столько причин, а метод лечения у многих ребят один: сейчас будем делать диагностический прогрев, а потом снимать все чипы и катать их, и если не поможет — глянем обвязку и межслойные обрывы :) Но не стоит так торопиться, ведь в некоторых случаях для диагностики аппаратных проблем можно использовать программные инструменты!
Дело вот в чём: многие китайские производители, особенно это касается ультрадешёвых смартфонов и планшетов, специально оставляют диагностические пятачки, которые дублируют контакты АКБ, если вы случайно сорвали пятачки при пайке аккума, USB, если вы не смогли найти китайский Lightning под замену, а также пятаки UART, иногда даже на несколько каналов, которые позволяют читать логи — диагностическую информацию, которую девайс выводит при загрузке и работе устройства! И порой, подписанные пятачки с включенным дебагом на UART'е полезнее даже полной схемы устройства с бордвью!
На фото отмечены пятаки, дублирующие USB
Ой-ой, а ведь присмотревшись к плате, мы увидим, что кто-то снимал защитный экран и пытался прогревать BT/Wi-Fi/FM комбочип, а также то, что вся плата в подтеках флюса! Да ещё и всю обвязку кто-то посдувал фиг пойми куда, да так, что часть обвязки лежала прямо на пинах комбочипа, а у нас ведь даже схемы нет! Не беда — эти смартфоны построены на базе референсной платы MediaTek и с большой вероятностью, обвязка будет расположена идентично с другими смартфонами на базе этих чипсетов. Но в моем случае, я просто поставил SMD-компоненты туда, где они, очевидно, стояли: резисторы к резисторам, конденсаторы к конденсаторам, а иных элементов у меня пока-что не было. Дабы комбочип точно не вмешался в работу устройства, я временно его сдул с платы:
За качество фото извиняюсь, сделано в попыхах
Я сразу же снял дамп своего устройства и нашел по платформе прелоадера и названию сборки оригинальную прошивку (линк в описании, решил оставить оригинальную ссылку, поскольку автор нормальный и не просит писать ему в мессенджеры за паролем для архива), дабы исключить вероятность косяка со стороны eMMC.
Обратите внимание — я сначала сделал дамп, дабы в случае неподходящей прошивки, прошить свою или собрать из двух прошивок одну! Поскольку мой китайский псевдолайтнинг уже был слегка подуставший (хотя 14 Pro Max ещё относительно свежий девайс) и сигнальные линии D+ D- были просажены, а девайс не определялся ПК, я отключил нижнюю плату АКБ и подпаялся напрямую к дублирующим пятачкам USB: после этого, девайс определился в системе как MTK Preloader, что дало мне возможность прошить официальную прошивку, но ожидаемо, эффекта это не принесло — смартфон всё так же перезагружался на яблочке :(
Затем я решил подпаяться к UART'у и всё же почитать логи подробнее: для этого, нам пригодится UART-преобразователь. Также, в качестве UART-преобразователя подойдет и ESP32, который частенько можно найти в местных радиомагазинах за копейки. Сигнал EN необходимо кинуть на 3.3В - это погрузит МК в RESET и не даст ему влиять на шину!
Подпаиваемся так, как я отметил на фото ниже, не забывая подключить общую массу. Для чтения UART'а я использую putty.exe: выбираем наш COM-порт, ставим бодрейт 921600 и запитываем девайс: теперь у нас побежали логи…
С левой стороны каждой строки лога написано время с момента старта ядра — т. н. «аптайм». На него тоже важно обращать внимание, поскольку он помогает приблизительно понять, на каком визуальном (т. е. то, что мы видим на дисплее) этапе стопорится загрузка. Мой девайс падал в Kernel panic и уходил в перезагрузку на 30 секунде работы… казалось бы, что можно понять из этих логов и как определить неисправность? Вот тут мы фокусируем наше внимание на двух строках:
Первая — это то, что у нас пытается проинициализироваться драйвер stk301x — датчика освещенности и приближения к уху, а вторая, где написано таймаут — означает об ошибке передачи данных на шине I2C к устройству по адресу 47. И чтобы понять суть ошибки, нам нужно иметь базовое понимание о принципах работы самых часто применяемых аппаратных протоколах для общения с другими чипами: SPI, I2C и 8080. В протоколе I2C, у каждого устройства есть собственный адрес, выраженный в 7-битном формате (до 127 адресов на одной шине), в случае stk301x — это 47. Что делает драйвер: он посылает датчику набор команд для инициализации или получения данных, при этом на хост-устройстве (т. е. процессор в нашем случае), сначала формируется состояние СТАРТ и посылает всем устройствам на шине адрес нужного устройства. Затем, нужный чип должен «подхватить» свой адрес и на все байты передаваемых данных формировать статус ПОЛУЧЕНО (ACK). Если статус ACK не получен аппаратным I2C-контроллером процессора телефона за определенное время (допустим, 1 секунда), то он формирует прерывание (или просто изменяет статусный регистр), который обрабатывает драйвер контроллера I2C, который затем и выдает драйверу датчика статус таймаут, а тот в свою очередь выводит ошибку в логи!
Пример с сайта компании Microchip
Всё равно ничего не понятно? И снова мы с вами включаем смекалку. Если устройство жалуется на отсутствие состояния ACK, значит, возможны две причины поломки: обрыв линии SDA/SCL до устройства, либо то, что в следствии попадания воды, одно из периферийных устройств «сгорело» и садит всю шину I2C на массу, из-за чего, например, драйвер другого устройства на шине I2C крашится, а поскольку это драйвер работающий в пространстве ядра — он тащит за собой все! Может быть и такой вариант, что драйвер КП не может посылать сигналы Heartbeat из-за просаженной шины и КП отправляет устройство в ребут.
Сдуваем наш датчик освещенности, включаем девайс и он вроде даже не выключился спустя 30 секунд… проходит пару минут и…
Решил вставить оригинальное фото первого включения, как раз сделанное «по быстрому» и в порыве радости :)
Он включился и работает! Он выжил, хотя разводы воды заметно сказались на состоянии его дисплея! Но поскольку комбочип пока что выпаян, у нас не будет ни Wi-Fi, ни BT, ни GPS, ни радио. Поэтому отключаем девайс и припаиваем обратно комбочип, не забыв восстановить всю обвязку. В финале мы отмываем плату от подтеков флюса (не весь флюс мне удалось нормально вымыть, потому что старый прикипел).
После установки комбочипа и остатков обвязки (а может, это и вся обвязка что была с завода, китайцы ведь часто экономят и на этом — ставят необходимый минимум), я проверил и Wi-Fi, и BT — теперь девайс звонит и без проблем выходит в интернет!
На этом аппаратный ремонт закончен. Поскольку девайс теперь работает, можно приступать к его программному моддингу! Но сначала, нужно отключить проверку подписи образа ядра.
❯ Патчим загрузчик
Как я уже говорил выше, в подобных репликах и просто дешевых noname-девайсах фактически отключен полноценный секьюрбут. Однако конкретно в этой реплике, при сборки прошивки, производитель включил в lk (загрузчик второго уровня) принудительную проверку подписи у образов ядра boot.img и recovery.img, предварительно включив возможность его отключения (т. е. разблокировки загрузчика) в режиме fastboot. На многих девайсах достаточно лишь перезагрузить устройство в режим fastboot и выполнить специальную oem-команду:
adb reboot bootloader fastboot oem unlock
Которая вызовет соответствующий диалог. Но вот незадача: девайс не реагирует на кнопку вверх, из-за чего загрузчик разблокировать не получается. Намеренная подлянка от производителя? Скорее недосмотр при проектировании платы, благо исходный код вторичного загрузчика LK, который и реализовывает режим fastboot сливали в сеть. Давайте изучим его подробнее!
Итак, что мы здесь видим? При запросе разлочки устройства, девайс падает в бесконечный цикл, в котором проверяет и реагирует на одну из соответствующих клавиш — громкость вверх, или кнопка «ОК», которая считается кнопкой вниз. Почему же девайс не определяет кнопку вверх? В чипсете есть отдельный периферийный модуль, который отвечает за обработку Keypad-кнопок клавиатуры. Он же позволяет реализовать полноценную QWERTY-клавиатуру без внешних контроллеров, если того захочет производитель. Однако он оперирует не конкретными логическими уровнями на GPIO (иначе потребовалось бы слишком много пинов и, скорее всего, сильно увеличивать размер чипа), а специальным АЦП (аналогово-цифровой преобразователь) с низким разрешением, который вычисляет, какая кнопка нажата относительно определенного сопротивления. Следовательно, если производитель каким-то образом накосячил при разводке платы и резистором иного номинала «присвоил» громкости вверх другой аппаратный KeyCode-клавиши, функция mtk_detect_key банально не «увидит» нажатие нужной нам кнопки, которая захардкожена как 0x0.
Но почему тогда в Android, кнопка громкости вверх работает нормально?
У Android есть отдельный механизм для маппинга кнопок, называемый keylayout'ами. В текстовом файле хранятся ассоциации числовых KeyCode'ов с константными обозначениями, такими как VOLUME_UP и VOLUME_DOWN например. Поэтому вы без проблем можете поменять их значение местами, или, например, если у вас сломалась кнопка включения, переназначить её на громкость вверх без необходимости кидать перемычку!
Подробнее о подсистеме ввода в Android я рассказывал в другой своей статье.
Как же это поправить? Не собирать же нам lk самим, да и будет ли пропатченный загрузчик работать? И да, будет! Как я уже сказал, в девайсе не включен полноценный секьюрбут с верификацией того, что вы прошиваете через FlashTool в внутреннюю память устройства. Preloader (первичный загрузчик после BootROM) не проверяет ни целостность lk, ни хэш-суммы, просто читает его в 0x0 и передает ему управление… А что это значит? Что мы можем просто пропатчить условие, отвечающее за «громкость вверх», дабы lk считал, что мы все таки нажали эту кнопку! Открываем дизассемблер IDA Pro и наш lk.bin в нём, как обычный binary-файл со смещением 0x0 и ищем те строки, которые встречаются ближе всего к нужному нам условию. В нашем случае, это Start unlock flow.
Как видите, IDA Pro, как самый крутой дизассемблер по моему мнению, уже построил xref'ы (все ссылки на бинарные данные из инструкций) и сразу показывает нам куда обращается тот или иной код. Опана! А вот мы и нашли код функции, которая отвечает за старт анлока загрузчика и проверяет нажатые кнопки. Что же нам с этим делать? Правильно, переключится в режим графа и анализировать код подробнее. Я не так силен в ARM-ассемблере, как x86, но всё же не без помощи ISA-мануала от ARM понял значение всех мнемоник.
Обратите внимание на инструкцию BL — она вызывает подфункцию и сохраняет адрес PC + длина инструкции в стек, дабы продолжить выполнение после возврата из неё. Это и есть вызов нашей функции mtk_detect_key. Оптимизатор сократил код так, что сразу после возврата из функции, её возвращаемое значение оказывается в регистре R4, который программа переносит в регистр R0, а затем сравнивает R0 с нулем. Если R0 оказывается ноль (инструкция BEQ, branch if equal to zero, т. е. кнопка не нажата), программа прыгает к проверке кнопки «вниз», а если нет — то продолжает выполнение кода, который стартует разблокировку загрузчика. Уже смекнули, о чем я? Нам достаточно лишь пропатчить CMP R0, #0, дабы заставить программу считать, будто кнопку мы все таки нажали и перейти к процессу разблокировки!
Обратите внимание, что в #0 (т. е. с решеткой) — это Immediate-значение, которое уже является операндом инструкции, а не загружается, например из регистра, а значит мы можем просто найти это значение в HEX-редакторе и пропатчить его на 1, либо просто NOP'нуть всю инструкцию. Адрес операнда инструкции — 0x1FB0C, поэтому сразу переходим к нему в hex редакторе и просто меняем 0 на 1 и сохраняем:
Прошиваем новый lk.bin с помощью SP Flash Tool, перезагружаемся в fastboot, пишем fastboot oem unlock и… сработало! Смотрим статус разлочки с помощью fastboot oem device-info (unlocked и secure) и видим что девайс действительно разлочен! Теперь смартфон каждое включение будет напоминать нам о том, что мы разлочили загрузчик. Ну разлочили и разлочили, зато теперь у нас полная свобода действий :) Переходим к ответственному действияю — портированию рекавери и накатыванию рута! Но здесь всё уже гораздо проще.
❯ Портируем рекавери и накатываем рут
Поскольку мы с вами уже разблокировали загрузчик, то и без проблем можем грузить что захотим: и LineageOS, и MIUI — всё что уже портировано для этого чипсета на этой версии ядра. Правда не забывайте, что чипсет 64х-битный, множество прошивок — тоже, а китайцы почему-то собрали 32х-битную прошивку — это стоит иметь ввиду при портировании. Если честно, изначально я хотел включить часть с портированием прошивки в основную статью, но опросив читателей понял, что вам не особо комфортно читать статьи 20+ минут длиной, поэтому если вам интересен подробный материал о портировании прошивки без пересборки ядра на нонейм устройствах — проголосуйте в опросе ниже (или маякните в комментариях)!
Начинаем с накатывания «кухни». Я пользуюсь MTK Img Tools, весьма удобный софт. Для его использования, нужно вручную создать папки Pack/Image и Unpack/Image.
Закидываем в папку Unpack/Image родной recovery.img, и тот, который будем портировать — назовем его recoverytwrp.img. Распаковываем их в менюшке Unpack image -> Boot. После распаковки, у нас появятся папки recovery и recoverytwrp в папке Unpack, где мы и будем вести нашу работу. В целом, на MT6753 в нашем случае достаточно лишь перенести родное ядро в тот рекавери, который мы портируем. fstab же трогать не нужно. Делается это легко: просто копируем recovery/kernel/kernel в recoverytwrp/kernel/kernel с заменой и пересобираем образ командой Pack image -> Boot обратно. Собранный образ мы найдем в папке Pack/Image, его можно либо прошить в флэштуле взамен стандартного, либо загрузить прям из фастбута без необходимости прошивать память устройства (это, кстати, ещё один отличный способ грузить Android с MicroSD если флэшка «закончилась»).
fastboot boot recovery.img
Кастомный рекавери загрузился без проблем — а это значит, что нам открыты большие возможности по кастомизации нашего девайса! Берем SuperSU с официального сайта, прошиваем SuperSU.zip с помощью adb sideload и балдеем, теперь с полноценным рут-доступом к устройству и без необходимости патчить Magisk'ом или распаковывать раздел system!
Теперь можно вычистить весь мусор из предустановленных приложений благодаря спец. софту для менеджмента приложений на смартфоне.
❯ Можно ли пользоваться девайсом?
Давайте посмотрим! Девайс из коробки похож на iOS 16, при этом, поскольку такие «айфоны» работают на общей аппаратной платформе, теоретически есть возможность поставить на 12 Pro Max прошивку от, например, 15 Pro Max (с некоторыми изменениями) :)
Функционал системы скопирован достаточно точно. На некоторых репликах особо не заморачиваются и просто чуть изменяют значки на айфоновские, не убирая даже нижнюю панель кнопок. Здесь же все скопировано с настоящей iOS: свайп снизу вверх сворачивает приложение, свайп до центра экрана открывает меню многозадачности, свайп шторки с левой стороны открывает панель нотификаций, а справа — панель управления. И ведь это не просто чужие готовые лаунчеры из условного Play Market, компания-производитель либо аутсорсит копирование некоторых фишек разработчикам на стороне, либо держит свой собственный штат программеров, который, в том числе, занимается сборкой прошивок и портами с рефборды!
В настройках, система гордо называет себя iOS, а модель смартфона — iPhone 14 Pro Max! Но что на практике? CPU-Z говорит о следующих характеристиках:
Тоже не знали, что Apple A16 разрабатывала MediaTek? :)
Более половины характеристик — брехня. Настоящие спецификации девайса следующие:
Процессор: MediaTek MT6753. 8 ядер Cortex-A53, 4 из которых работают на частоте 1.5ГГц, а оставшиеся — на частоте 1.3ГГц. Чипсет выпущен в 2015 году и выполнен по техпроцессу 28Нм, поддерживает до 3Гб ОЗУ.
GPU: Mali T720, преемник легендарного Mali 400. Уже немолодой, но всё ещё кое-что, да может. Vulkan не умеет.
ОЗУ: 3Гб DDR3. Не так много, но в целом пока ещё относительно адекватно.
Флэш-память: хотели 512Гб? Получите 32Гб, а недостаток можно нарастить MicroSD-флэшкой, слот под которую производитель заботливо предусмотрел под крышкой устройства. Это частая практика для китайских айфонов.
Дисплей: с диагональю не наврали, честные 6.7". А вот с разрешением, конечно-же, приукрасили: здесь стоит HD+ IPS матрица с разрешением 720x1540. Не особо высокое разрешение для такой диагонали дисплея, но в остальном дисплей показывает себя адекватно: яркость приемлемая, цвета хорошие, матрица отзывчивая.
В целом, характеристики ближе к ультрабюджетным моделям Realme и Poco. Нельзя сказать, что всё прям очень плохо, но ожидать что он будет работать на уровне флагманов, конечно же, не стоит. Но как оно на практике?
Начинаем с мессенджеров: ВКшечка и Telegram. В качестве клиента ВК, я юзаю исключительно Kate Mobile, который шустро работает даже на 10-летних китайцах на MT6572. Официальный клиент давно не признаю, всё таки при grishka он был лучше :)
Последний официальный клиент телеги работает шустро. Чипсет, конечно, печка ещё та, но посидеть в чатиках, посмотреть видосы и всякое такое можно без каких либо проблем. Главное чтобы память резко не закончилась. WhatsApp здесь тоже работает нормально.
Переходим к видосам. Ни официальный клиент, ни ревансед последних версий нормально здесь работать не будет — официальные клиенты требуют Android 8+. Но разве ж это проблема для нас, когда есть SkyTube? :) Работает шустренько, девайс без проблем держит 720p видосы, а больше и смысла нет.
Как насчет навигации? Google-карты работают адекватно. Всё весьма шустренько, хотя порой просадки FPS всё же бывают. Но я лично предпочитаю выкидывать гаппсы из своих смартфонов и накатывать навигацию по OSM. Что забавно — в девайсе есть собственный клон AppStore'а! И если рескины Google Play в стиле яблочного магазина для меня не удивление, то наличие полноценного бренда CH с эдаким фидбеком у смартфона меня весьма удивило. Я всё ещё помню GooPhone'ы, которые когда-то предоставляли хороший клиентский сервис покупателям своих реплик айфонов, но не думал что эта практика даже сейчас актуальна. Вполне возможно, что CH — это и относительно крупный завод-производитель со своим R&D отделом, поскольку маркировка есть и на межплатном шлейфе, и на АКБ. Эта компания также производит реплики Galaxy S и Note серии, на базе той-же аппаратной платформы.
И переходим, конечно-же, к камере! Самое приложение скопировано 1 в 1 с оригинала, даже есть какие-то панорамные режимы и фишки с цифровым зумом и подобием изменения FOV. Но понятное дело, тест не может быть объективным на 100%: девайс после воды, топился в районе камеры и на фото явно видны засветы. Есть вероятность, что оптика всё же оказалась немного повреждена :(
"Фотосет" из двух наиболее удачных фотографий есть на imgur. Увы, на Пикабу очень большие ограничения на число картинок в одном посте!
Но на скринах всё красиво, а как на деле? Смотрим:
❯ Заключение
В целом, девайс весьма хорош для моих повседневных задач. Работает шустренько, выглядит как айфон как с внешней точки зрения, так и с точки зрения системы, дисплей весьма неплох по качеству, смартфон отлично поддаётся моддингу. Собственно, а почему-бы и нет?
Цель материала была рассказать вам не только о том, на что подобные реплики способны «из коробки», но и об их возможностях моддинга и кастомизации с подробной практической частью, а не на уровне «пойдите туда и сделайте это»! Но учтите, я не рекомендую покупать реплики айфонов, если вы ожидаете от них хорошей работы из коробки и у вас нет желания в них ковыряться. Зато мне очень понравилось с ним возиться и я надеюсь, по итогу было интересно и вам! Пишите своё мнение в комментариях, будет интересно почитать! Также у меня есть канал в телеге, где я публикую бэкстейджи статей, различные посты по тематике аппаратного и программного моддинга, программирования, а также разработки собственного DIY-железа!
Кстати, если у кого-то из читателей есть похожие подделки будучи нерабочими, тормозящими, или окирпиченными и вам не хотелось бы выкидывать их на свалку, а наоборот, отдать их в хорошие руки и увидеть про них статью — пишите мне в Telegram или в комментах! Готов в том числе и купить их. Особенно ищу донора дисплея на китайскую реплику iPhone 11 Pro Max: мой ударник, контроллер дисплея калится и изображения нет :(
Что думаете о девайсе?
Что думаете о покупке его за 10.000 рублей? А за 1.000 рублей?
Материал полезен?
Статья подготовлена при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud, дабы не пропускать новые статьи каждую неделю!
Привет, я ранее уже выкладывал пост про свой проект, в котором поделился с вами о ходе разработки. Было много просмотров и фидбэка. Однако, с тех пор, прошёл почти год и вот я снова делюсь новостями.
Пишу пост чтобы поделиться с вами тем чем занимаюсь, а также если повезет найти кого-нибудь кто поможет довести до ума и релизнуть.
Ниже представлены скриншоты (год назад)
У нас уже тогда был частично адаптирован Gunslinger, но игра выглядела по топорному, картинка была очень мыльная, своерешенно обычная для Модификаций на базе «Зов Припяти». Грусти еще добавляло и то что надежды создать платформу для людей где есть возможность выбирать что им адаптировать - привели к тому что ушли разработчики, которые наотрез отказались делать платформу о которой дальше и поговорим.
В один момент. Меня осенило! А что если начать портировать движок STALKER Anomaly поверх нашего уже тогда стабильного мультиплеерного движка? Я решил отказаться от адаптации Оружейного пака Gunslinger изза того что там была своя система рук, а это ограничило бы тех людей в будущем, кто хочет новые пушки и оружейные паки - которые пилятся под оригинальные модели рук.
На тот момент в команде не оценили мое решение и начали потихоньку хейтить за спиной. Слово Anomaly видимо как красная тряпка для быка.
Потом мы частично адаптировали рендер из Anomaly и игра стала чувствоваться как будто ты уже в Anomaly играешь, когда заходишь на в очередной раз на локальный сервер.
Было так:
Стало вот так:
Стало намного вкуснее, но накалилась обстановка в команде. Также я поделился нашей новостью в официальном дискорде Anomaly, что вызвало неожиданно травлю меня и моего проекта от админов и разработчиков этой модификации.
Также мне запретили использовать их открытый для всех исходный код движка и забанили в дискооде. Даже судами угрожали лол. В моддинге сталкера. Мододелы. Ага, так, продолжаем..
На фоне этого разработчик по движку ушел пилить свой проект на базе нашего движка, о чем он сейчас уже умалчивает и отнекивается. От аномали там отказались в пользу дешевой пародии на школорп в сталкер, которое изза большой волны хейта спешно переименовали во «Freeplay».
Это был последний вменяемый скриншот модификации первой половины 2023 года. Я мог бы закрыть разработку и пойти пилить что то новое, но решил взять небольшой отпуск.
После долгого перерыва мне удалось найти двух разработчиков по движку, кто согласился либо бесплатно, либо платно помочь стабилизировать проект. Сейчас они сосредоточились на своих, так или иначе амбициозных по меркам моддинга проектах, а мы ищем нового разработчика кто будет согласен с нашими идеями и хочет еще и при этом немного подзаработать.
Оплата - сдельно по результатам, по оговоренной цене, если результат меня более чем устраивает - накидываю сверху.
В общем.. Так и появился брендинг нового ожидаемого релиза «RADOMALY» в второй половине 2023-года.
Было принято решение избавиться от оружейного пака Gunslinger - в пользу более разнообразного и сочного оружейного пака под Anomaly под названием «Boomsticks and Sharpsticks»
Обратите внимание на картинку. Было вот так раньше:
Также мы по сути сделали невозможное, благодаря новому мапперу, который помогает нам с нашим проектом. А именно мы смогли распаковать и скомпилировать локацию из ванильного Anomaly - исходники которых потеряли даже сами разработчики Anomaly. Также у всех кто пытается их открыть вылезает куча ошибок, которые препятствуют компиляции уровня. Ну чтож, надеюсь мы первые.
Пора показать вам скриншоты и геймплейное видео с одним из разработчиков. Может кому будет интересно посмотреть, ведь по сути мы одни этим занимаемся и я надеюсь на успех.
UPD Кратко о фичах которые есть: Нативный ГС чат в игре, поддержка шейдеров и погоды из аномали, сервер на 4 слота (возможность расширения хоть на 1К), 64-Бит архитектура движка и тд.
Вот мы и дошли до нынешних дней, как я и говорил ранее, нам требуется разработчик по движку на C++ (очень желательно с опытом работы в X-Ray и не принципиально в какой версии, будто то тч,чн,зп)
Вряд ли кто-то захочет поддержать мой энтузиазм и помочь бесплатно, так что вот условия: Зп месячной не будет, оплата только сдельная, по факту внедрения определенных фич.
Ну и в принципе мы рады всем кто желает помочь в развитии проекта и может захочет в будущем поиграть. Оставлю ссылки ниже, тыкайте на все что тыкается))
Не могу понять, почему из SC2 экспортируются только оригинальные модели юнитов.
То есть вытащить можно любую, но с привязкой к костям и анимациями нормально вытаскиваются только юниты в стандартном скине.
Стандартная собачка бежит правильно. Если не обращать внимание на пересечения отдельных элементов с туловищем) Но это, видимо, настолько незначительно, что в самом SC так же.
А вот так накладывается анимация того же бега на другой скин зерглинга. Все части тела дико корёжит, потому как меш привязан к костям той, первой модели. По-другому сделать пока никак не соображу, кроме как вручную переделывать привязки.
При этом в редакторе и в самой игре анимации есть и они корректны, т.е. у каждого скина собственные. Но достать их обычным импортом не получается 🥲
Моддинг девайсов — тема очень широкая и невероятно интересная. При желании, чего только не сделаешь со своим любимым устройством: можно кастомизировать и преобразить интерфейс девайса, портировать свежую версию системы, прошить ядро с разгоном ЦПУ… Однако помимо программного моддинга, существует и аппаратный: умельцы умудряются наращивать объем ОЗУ и постоянной памяти, менять дисплеи на более качественные и даже добавлять поддержку беспроводной зарядки/квикчарджа! Предлагаю вам взглянуть на относительно редкую, дорогую, но такую желаемую в нулевых модификацию: наращивание ОЗУ на КПК аж в два раза! Сегодня мы с вами: узнаем предысторию моддинга телефонов в нулевых, самостоятельно перепаяем чипы ОЗУ на модули большего объёма, а также разберемся в программной стороне этого вопроса. Интересно? Тогда добро пожаловать под кат!
❯ Предыстория
Пожалуй, КПК и коммуникаторы на Windows Mobile можно назвать одними из самых интересных девайсов из середины нулевых годов. Пока подавляющее число пользователей только-только пересело на кнопочные телефоны с цветными дисплеями и поддержкой WAP-интернета, владельцы КПК носили в кармане полноценный компьютер, который мог выполнять многие задачи своего «большого брата». Сёрфинг полноценного Web 2.0 интернета, редактирование и просмотр документов, прослушивание музыки и воспроизведение видео и конечно-же игры — для портативного девайса в середине нулевых это было очень круто!
i-Mate jasjar
Характеристики КПК были практически идентичными на всех устройствах: большинство девайсов работало на базе ARMv5 процессоров Intel PXA 27x с частотой 400-600МГц, Samsung S3C6410 ~400МГц, а также TI OMAP 850 на частоте ~200МГц, оснащались ~64Мб встроенной Flash-памяти и 64-128Мб оперативной памяти SDRAM. Самым ценным ресурсом была оперативная память: большинство устройств на базе PocketPC 2003 так или иначе не могли использовать встроенную Flash-памяти для хранения пользовательских данных. Девайсы с 128Мб ОЗУ ценились гораздо выше более доступных устройств с 64Мб ОЗУ.
Происходило это из-за того, что Flash-память в те годы была слишком медленной, что негативно сказывалось бы на производительности всей системы. Поэтому производители устройств пошли на хитрый шаг: они решили использовать некоторый объём ОЗУ в качестве диска для пользовательских данных, а дабы пользователь не потерял важные ему файлы при, например, замене аккумулятора, они реализовали схему отдельного запитывания модуля обновления DRAM от резервной батарейки.
Динамическая RAM устроена так, что требует процедуру регулярного обновления (термин называется RAM refresh) данных во всей банке памяти в определенные промежутки времени. Упрощенно эта процедура выглядит так: контроллер памяти в чипсете вычитывает информацию из каждой банки, а затем записывает обратно, благодаря чему информация в банке памяти не теряется. Именно для этого контроллеру ОЗУ необходимы настройки таймингов, а также для процесса, именуемый «тренировкой памяти».
Поэтому в Windows Mobile был предусмотрен отдельный «бегунок», отвечающий за объём памяти, выделенный для программ и для пользовательских данных. Хочешь запустить одновременно TouchFlo, Скайп, Аську, PocketIE и гонять в фоне музыку? Готовься переносить фотографии любимого кота на SD-флэшку и тянуть бегунок в сторону программной памяти! По умолчанию, система выделяла около 32Мб памяти под пользовательские данные и остальные 32Мб под программы. Пользователь мог выделить до ~48Мб ОЗУ для программ, чего действительно хватало для параллельной работы нескольких относительно тяжелых программ в фоне!
Однако КПК на «винде» — отнюдь не современные устройства на Android и iOS и сами программы без крайней необходимости из памяти не выгружают. В iOS и Android практикуются «скриншоты» программ, когда в диспетчере задач мы видим сохраненное состояние приложения, но по тапу приложение снова запускается и быстренько восстанавливается из ранее сохраненного состояния. Поэтому, если в устройстве заканчивалась память для программ, уже открытые приложения могли крашиться, а новые не запускаться из-за слишком малого объёма свободной ОЗУ.
Устройства на WinMobile замечательно поддавались моддингу: некоторые энтузиасты портировали более свежие версии системы, другие выпускали собственные сборки системы, подчищенные от ненужных, по их мнению, программ, дабы освободить ещё немного ОЗУ под собственные приложения. Программный моддинг был очень развит: вспомнить только «кухни» — специальные наборы программ для модификации прошивок устройств и целые ветки на форуме 4pda, где обсуждалось добавление нового функционала в девайс. Чего-уж говорить, я сам год назад добавлял поддержку Direct3D Mobile в WM2003 и подкидывал софтварный рендерер от Intel в устройство на OMAP850!
Год назад я за пару дней запилил «тридэ» леталку, использующую D3DM — софтварный рендерер в Windows Mobile.
Однако другое дело — это аппаратный моддинг, связанный с физическим вмешательством в плату устройства. Самым частым модом была замена вечно ломающегося концевого выключателя (маленький рычажок, который прижимает задняя крышка устройства. Без него девайс чаще всего не включался) на обычную перемычку, дабы девайс не подвёл в самые ответственные моменты. Другой мод — перепаковка аккумуляторов для увеличения его ёмкости. Были ещё и другие, специфические модификации — насколько я знаю, на некоторых коммуникаторах Rover радиомодуль частенько «отваливался», а девайс уходил в белый экран. Радиомодуль либо выпаивали, либо грели (а то и перекатывали), дабы он ещё поработал какое-то время. Однако самым редким, дорогим и желанным многими модом было увеличение объёма ОЗУ! Данная процедура довольно простая, однако проводилась чаще всего в мастерских: старые чипы памяти выпаивались, а на их замену припаивались новые, большего объёма. На словах все просто, однако на деле далеко не каждый мог провести такую процедуру дома: необходимо было купить чипы памяти (которые стоили около 500 рублей за один), а сами они были в корпусе BGA и для пайки необходим был паяльный фен (на строительный тоже можно было посадить — но рискованнее) и адекватный флюс для BGA (хотя я слышал истории, как мастера в нулевых сажали чипы «на пузо» чуть ли не на таблетке аспирина).
Как видите, цена на работу в СЦ была не менее 3.000 рублей, время работы — полчаса-час. Теперь вспомните, что в некоторых регионах зарплата была около 6-7 тысяч рублей в месяц… вот так вот :)
Недавно я и сам заинтересовался таким видом моддинга и решил повторить опыт умельцев из нулевых: мне удалось найти НОВЫЕ (не реклама, это единственный магазин где можно купить эти чипы в РФ) чипы памяти в блистере по 100 рублей за штучку. Давайте же проапгрейдим легендарный коммуникатор своих лет — QTek S100 aka O2 Xda Mini II aka MDA Compact!
❯ Апгрейдим
Подобному апгрейду поддаются далеко не все девайсы. К сожалению, фактически проапгрейдить можно устройства только на базе чипсетов Intel PXA, например Asus P525/550, ранние HTC и многие HP iPaq. Устройства на базе Samsung S3C6410 имеют 64Мб ОЗУ прямо на одной подложке с чипом без площадок под дополнительную память на плате, а про устройства на OMAP 850 известно мало: скорее всего, чип не поддерживает возможность использования сразу четырех банок памяти одновременно.

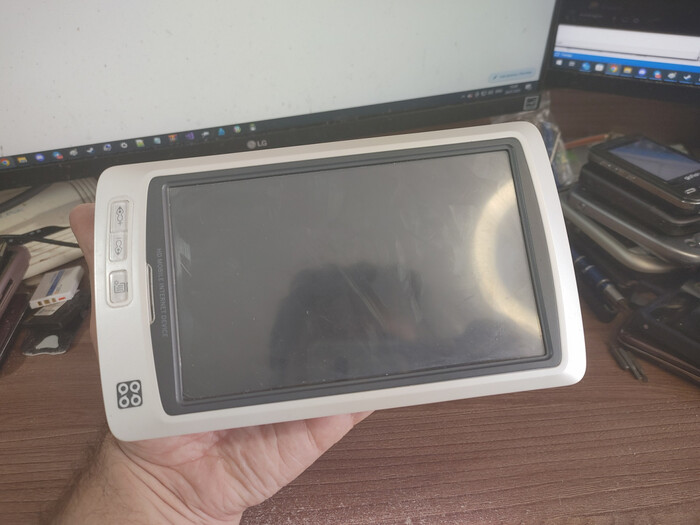

Этого красавца проапгрейдить не выйдет :(
Изначально с завода, на большинстве устройств с чипсетом PXA используется два чипа мобильной SDRAM памяти типа HYB25L256160AC, производства Infineon, в корпусе BGA, по 32Мб каждый. Однако существует 64Мб версия того же чипа с идентичной распиновкой, где в одном чипе расположилось сразу две банки памяти, по 32Мб каждая. По итогу нам остается только сдуть старые чипы с помощью фена, почистить посадочные площадки от остатков старых шаров и установить новые чипы памяти с помощью всё того же фена. Давайте приступим!
Я купил свой QTek S100 два года назад в состоянии «как из помойки», всего за 100 рублей. Без шуток, возможно продавец действительно посещал свалки и потом продавал по дешевке различные интересные девайсы! Лично для меня в этом нет ничего брезгливого: корпус помыть с мылом, плату почистить спиртом и вот — крутейший девайс снова в рабочем состоянии и вполне чистенький :) Аккумулятора у меня не было вообще и найти донора под перепаковку я даже не надеялся, поэтому запитывал девайс от BL-4C.
Разбираем девайс и видим плату с защитным экраном над процессором и ОЗУ. Сам экран съёмный, выпаивать его не нужно, но дабы аккуратно выпаять чипы памяти и не сдуть обвязку, придётся удалить лезвием «перекладину» на экране.
Выдавливаем под пузо чипов памяти немного флюса для BGA, берём прецизионный пинцет, фен, выставляем небольшой поток воздуха, температуру в 350 попугаев и начинаем выпаивать память по отдельности. Оба чипа сидят на бессвинце, поэтому для того, чтобы чип начал покачиваться, необходимо погреть его некоторое время. Как только чип начал «плавать» при покачиваниях пинцетом, его можно осторожно снимать пинцетом. Если снесли мелочуху, то её можно аккуратно выравнять пинцетом и поставить тем же феном обратно: поверхностное натяжении притянет элемент обратно и он встанет на место ровно, как и должно быть.
Я сначала не думал пилить контент об апгрейде памяти, поэтому фоточка совсем всратая :( Извините
Зачищаем площадку от старых шаров с помощью паяльника на 350гр и оплетки. Впрочем, шары достаточно большие — можно просто покатать шарик припоя и собрать излишки на паяльник, идеально ровно зачищать их не нужно.
Наносим флюс на посадочные площадки, примерно центрируем чип на плате и начинаем греть. Если вы не перелили флюса, благодаря поверхностному натяжению чип сам встанет на место! Почти по заводу!
Но девайс не увидит всей ОЗУ, если не поставить резистор номиналом ~0.33Ом на линию CS1 - именно она отвечает за выбор второй банки в одном чипе памяти. Можно попробовать и просто перемычку поставить, но я не гарантирую результат.
Но это не весь моддинг на сегодня! Чуть позже я кинул нормальную, красивую перемычку вместо концевого выключателя, а также перепаковал аккумулятор, установив банку от BL-4C. Она, конечно, меньшей емкости, но девайс всё равно с ней держит довольно неплохо. Обратите внимание, что BMS (плату защиты) BL-4C необходимо выпаять: коммуникатор при поиске сети потребляет довольно много, из-за чего BMS BL-4C уходит в защиту.
Включаем девайс и… он работает!
Лучше перепрошить девайс официальной прошивкой: я даунгрейдился еще до замены памяти (до этого стояла прошивка WM6.5 от Cotulla), однако после апгрейда «винда» не всегда загружалась нормально, при том что сама ОЗУ инициализировалась правильно, без каких либо проблем и ребутов. После прошивки всё снова стало нормально. Если хотите накатить кастом — то ставить нужно версию с поддержкой 128Мб ОЗУ.
Обратите внимание, что флэшер вполне честно заявляет о времени обновления в 20 реальных минут времени. В этом вина как USB 1.1, так и медленной флэши.
❯ Программная сторона вопроса
Сейчас мы рассмотрели только физическую часть замены памяти. Но некоторые читатели наверняка спросят, каким же образом коммуникатор определяет всю установленную память, если конфигурация DDR статически слинкована с первичным загрузчиком? На ПК у нас есть SPD— Serial Presence Detection, специальная небольшая флэш-память, в которой хранится конфигурация чипов и общий объём памяти на планке. В embedded-окружении чаще всего конфигурация контроллера памяти хранится в первичном загрузчике (после BootROM) — известном также как SPL.
Загрузчик HTC на устройствах PXA поддерживает несколько конфигураций ОЗУ — как минимум 64Мб и 128Мб. И судя по всему, на манер BIOS на ранних x86 машинах, загрузчик ещё на этапе тренировки ОЗУ проверяет всё доступное адресное пространство: если доступны «верхние» 64Мб ОЗУ, тогда загрузчик передаёт в Windows CE информацию о том, что установлено 128Мб памяти. На коммуникаторах Asus, загрузчик патчили для поддержки 128Мб.
Очевидно что без установки второго чипселекта (линии CS1), контроллер DRAM не сможет обратиться ко второй банке памяти в одном чипе, поэтому его установка обязательна. Иначе загрузчик не видит верхние 64Мб ОЗУ и считает, что в устройстве установлено лишь 32Мб.
❯ Каково пользоваться девайсом теперь?
Давайте глянем, как же девайс работает теперь. Пожалуй, сразу стоит упомянуть то, что у девайса изначально были перспективы к увеличению производительности: помимо возможности увеличения ОЗУ, чипсет легко разгоняется до 624МГц с стоковых 412. Очень даже бодрый результат.
Сначала я решил поиграть в классику. AoE замечательно шла и на устройствах с ~32Мб ОЗУ (т.е ранних КПК), очевидно что и на гораздо более шустром девайсе она будет идти очень хорошо. Хороший способ ознакомиться с классикой RTS, кстати!
Переходим сразу к тяжелой артиллерии. Самыми тяжелыми играми для ранних коммуникаторов считались PocketFallout и Heroes Mobile: они кушали довольно большой объём ОЗУ и что-то запустить параллельно с ними было проблематичным. Не менее тяжелой была Quake 1: игра аллокейтит для себя кучу (динамическая память) в 16Мб. Это был уже серьезный удар по свободной ОЗУ на устройствах с 64Мб памяти, QIP и PocketIE уже придется закрыть:
Но будем честны: ради игр можно было закрыть почти все приложения в диспетчере задач. А как насчет повседневных задач? Давайте откроем кучу приложений и узнаем, какое у нас будет потребление ОЗУ и общая производительность системы:
Не хило, да? Коммуникаторы и сейчас подойдут в качестве звонилок с функционалом смартфона, однако приложения под себя придётся допиливать самому. Благо API очень знакомое: в WinMobile и WinCE у нас самый обычный WinAPI, очень схожий с десктопным, а также есть немного урезанный .NET!
❯ Заключение
Вот таким был аппаратный моддинг девайсов в нулевых. Столько всего можно было сделать, имея лишь базовое оборудование! А ведь если включить смекалку, то можно заюзать КПК и в качестве одноплатников: на подавляющем числе девайсов UART без проблем можно получить с разъема для док-станции, а сама шина без проблем доступна из юзерспейса. Постараюсь развить эту тему в одной из будущих статей.
Информации по апгрейду памяти на КПК очень мало (ведь когда-то это был хлеб для СЦ) и сейчас её можно найти исключительно в архивах. Однако чем больше я посещаю паблики посвященные ретро девайсам, профильные каналы в Телеге и форумы по ремонту девайсов, я вижу всё больше упоминаний таких любимых нами наладонников! Поэтому я постарался систематизировать и собрать в кучу всю необходимую информацию для того, чтобы любой читатель мог и сам провести такую операцию в домашних условиях.
Сейчас мы привыкли с вами, что в смартфонах объём ОЗУ зачастую больше, чем в некоторых десктопных машинах. 6, 8, 12Гб — куда дальше!? А ведь когда-то и 128Мб уже было за счастье :) А какие модификации КПК были у вас и как использовали свой девайс вы? Может вы сами апгрейдили КПК? Пишите в комментариях!
P. S.: Друзья! Время от времени я пишу пост о поиске различных китайских девайсов (подделок, реплик, закосов на айфоны, самсунги, сони, HTC и т. п.) для будущих статей. Однако очень часто читатели пишут «где ж ты был месяц назад, мешок таких выбросил!», поэтому я решил в заключение каждой статьи вставлять объявление о поиске девайсов для контента. Есть желание что-то выкинуть или отправить в чермет? Даже нерабочую «невключайку» или полурабочую? А может, у этих девайсов есть шанс на более интересное существование! Смотрите в соответствующем посте, что я делаю с китайскими подделками на айфоны, самсунги, макбуки и айпады!
Понравился материал? Писать про моддинг ретро-девайсов?
Был у вас КПК/коммуникатор?
Понравился материал? У меня есть канал в Телеге, куда я публикую бэкстейдж со статей, всякие мысли и советы касательно ремонта и программирования под различные девайсы, а также вовремя публикую ссылки на свои новые статьи. 1-2 поста в день, никакого мусора!
Материал подготовлен при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud, дабы не пропускать новые статьи каждую неделю!
