Хеллоу, амигос. Сегодня я вам расскажу, как наступить в говно и выступить из него с честью и баблом. :)

Я придерживаюсь идеи, что работа должна приносить деньги, удовольствие и навыки. В каких-то соотношениях. Бывают чисто проходные работы, которые чисто за бабло, но без какого-то удовольствия или новых скиллов. Бывает наоборот, схватился за что-то, опыт качаешь просто как мотопомпой, но за свой счёт, т.к. сроки просраны, материалы посчитаны неверно, трудоёмкость недооценена и т.д. Т.о. я уже давно пришёл к выводу, что следующие задачи по работе не должны быть более, чем на 10% сложнее предыдущих. Если задача чуть сложнее, то ты довольно точно прикинешь затраты на её выполнение и в соответствии с этим выставишь счёт заказчику, в то же время эти +10% дадут тебе уверенные и спокойные очки опыта и всё это вместе принесёт удовлетворение от проделанной работы. Т.е. максимальная эффективность при минимуме затраченного времени и нервов.

Однако при всей разумности такого подхода, иногда думаешь, а не замахнуться ли мне на Уильяма нашего Шекспира. И замахиваешься. Давайте я просто приведу вам списочек оборудования, приспособ и технологий, которые мне пришлось хапнуть для изготовления этого проекта:

- спроектировать и изготовить зиг-машину (Зиг-машина. Окончание)

- купить и освоить шринкер\стретчер и сделать оснастку для пуклёвки (Авиатехнологии в быту и на производстве)

- починить, пересобрать и запустить на 40% обновлённый ЧПУ-фрезер (Внезапный мерч)

- спроектировать и сделать жаброрезку или louver die (Как это сделано. Электроящик)

- научиться работать с кожей

- научиться печатать на 3Дпринтере "резиновым" филаментом

- купить лазер по неметаллическим материалам

- купить электрозаклёпочник и авиационный пневмомолоток

и т.д. и т.п... И всё ради чего? Чтобы сделать шкаф для перевозки конских сёдел на выступления. Вот он:

Девять долбаных месяцев он рожался в мУках. Я наступил в говно вообще в КАЖДОМ месте этого шкафца. Ну вот скажем колёсики. Под заказ из Испании. Ехали почти месяц. Или вот электронный замок... кто бы мог подумать, что в инструкции написана неверная последовательность для смены кода? Я бился с ним две недели. Пока не приехал дружбан, который шарит и за ДВЕ МИНУТЫ не расколол наёбку в инструкции. Да что там инструкция. Каркас шкафа переделывался в металле дважды! Дверцы - трижды! :) Над этим проектом работали, кажется, всей семьёй. Даже младшая дочка помогала сатинировать алюминий.

Ладно, вощем мне было сложно. Давайте тезисно по фишечкам. Вот так вот двери открываются и сёдла выезжают на ложементах.

Длина консоли - метр двадцать. Седло весит около 10 кг. И да. Шкаф сделан из алюминия 1,5мм. И он держит. :)

При открывании правой дверцы срабатывает концевичок от Волги и внутри включается свет из двух резиновых светильников.

Имеется также выдвижной ящик для хранения и зарядки айфонов. Дело в том, что в шкафу - автономное эектропитание от аккума на 14 а\ч. Т.е. дома он стоит воткнутый в сеть и раздаёт 12VDC на свет и розетки, а на выезде спокойненько переходит на аккумулятор и раздаёт из него. Для контроля напруги в бортсети установлен вольтметр. Ессесно и дно ящика и дно шкафа имеют кастомные коврики с вышивкой.

Электросборка представляет собой вот такую вот коробчонку. Кстати, назло рекордам, я её делал вручную. Об этом тут: Как это сделано. Электроящик

Кожаные ремешки - для того, чтобы снимать крышку, если надо заменить аккумулятор. Такие же ремешки, только более широкие, прошитые вручную и с лазерной гравировкой служат для выкатывания ложементов и ящика:

Открывание-закрывание осуществляется ригельным механизмом. Отверстия в капролоновой бобышке резьбовые, к ним с лицевой стороны прикручена накладка. Точнее, таким образом эта бобышка фиксируется на двери об приклёпанную накладку.

Чтобы нижний (длинный) ригель ходил как надо и не блямкал, применена промежуточная опора из капролона:

Ригельный механизм фиксируется от открывания язычком электронного замка. Язычок у него хлипенький, поэтому запирать им двери - бессмысленно. А силовой замок, типа как на входной двери - смотрелся бы убого. Поэтому применена распределённая схема: хлипкий язычок работает не на вырыв, а на срез (а так усилие будет уже под тонну, вместо 120-150кг. на вырыв), а силу обеспечивает нержавеющая трубка 10х2, которая также работает на срез. Короче, силовое вскрытие дверей не имеет смысла - проще пропилить болгаркой новую дверь где хочешь. Контрольная панель работает с кода и от пальца. Если код верный - язычок втягивается и освобождает ригельную часть.

А ригельная часть приводится вращением рукоятки:

Эта же рукоятка скрывает под собой винты крепления капролоновой бобышки. Кстати, замок имеет своё собственное питание на 4 элементах АА. Которые легкосменны.

Для улучшения тактильно-акустических свойств применены демпферы из резины. Например отбойники дверей заторцовывают ручку:

Аналогично, при закрытии дверки упираются в резиновые отбойники и фиксирубтся ригелями с небольшим натягом, что обеспечивает тишину. Ложементы и ящичек имеют встроенные стопоры и демпферы, потому что направляющие немецкие и за дохрена денег. А чтобы внутрь шкафа не попадала пыль, на дверцы приклеен шлегель. Или та самая торцевая мохна от шкафа-купе:

Ну и что остаётся-то... Чехол. Ессесно, кастомный. Кажется, что он не по размеру, но нет. Он просто лежит на ручке. И открывается спереди, чтобы можно было не снимать его, если надо по-быстренькому залезть внутрь.

Да, кстати, ложементы быстросъёмные, на гравитационной фиксации. Т..е. самозаклинивающиеся. А по стенкам на шпангоуте есть отверстия, куда вставляются специальные крючки для поводков, намордников, что там ещё для лошади прилагается.

Ну и что в итоге. Девять месяцев, как я уже говорил. Такие дела... Зато теперь мне не страшно заходить даже в ремонт аэропланов, если вдруг судьба забросит в авиацию.

Это был очень крутой проект. С ним фотографировались вообще все посетители мастерской,  как с обезьянкой на пляже в Алуште. Но вот делать ещё раз такой же я никогда не... да кому я вру? Конечно же буду. Я ж вообще в любую хуйнб вписываюсь. :)

Я не педагог, конечно, но может быть кто-то из присутствующих пояснит, что именно определяет экзамент IELTS? Начнём по порядку.

Listening. Я не могу понять, в каком именно разделе живой природы может понадобиться навык одновременного чтения вопросов с листа и вписывания в него ответов из параллельно звучащей речи. Ну разве что, если ты ведёшь наружнее наблюдение, будучи работников ФБР... Т.е. представьте себе диалог, где помимо общей канвы (например, студент общается с деканом о переводе на другую специализацию) есть ещё и куча конкретики: часы, которые студенту хватает\не хватает, литература, которую он взял\не взял в библиотеке, фамилии преподов... Ещё раз, повторю - диалог звучит один раз, без повторов, с нормальной для разговора скоростью и без пауз. Т.е. ты должен одновременно слушать диалог, читать вопросы и вставлять из услышанного ответы в вопросник. Что за бред ваще?

Но это ладно. Темы бывают просто опизденеть какие. В 18 году, например, на аудировании былол устройство компрессора. Ну да, а чо такое? Oil return line, pistons, valve board... Т.е. я, взрослый мужик, который регулярно работает с компрессорами и представляет себе чо там у него внутри, ответил на эти вопросы даже не слушая болтовню, а вот девчули-студентки, слушали немного охуемши. Примерно так же, как я слушал про особенности какого-то биологического процесса.

Reading. Ну тут с одной стороны более просто - ты читаешь сам и можешь любое количество раз возвращаться по тексту выше\ниже. Но опять же, не без чебурашки. Например, есть статья объёмом примерно в лист А4. Она разбита на абзацы. И есть названия, которые ты должен сопоставить этим абзацам. Т.е. задание-то как бы творческое. Понятно, что если в абзаце идёт речь о машинном доении, а ты выбираешь название "похороны Брежнева" - тут как бы косяк. Но между заголовками "история технологий животноводства в Саффолке" и "увеличение механизации сельского хозяйства на примере животноводства Саффолка" как выбрать ПРАВИЛЬНЫЙ ответ и кто именно оценивает его "правильность"? Но ведь статья большая, там десяток абзацев. И они все примерно об одном и том же. И заголовки примерно одинаковые... И что именно проверяет этот тест?

Writing. Ну тут ещё больше свободы. Вот тебе задание - пиши. Главное - чтобы слов было не меньше, чем нужно. Если раньше, при рукописной сдаче IELTS это надо было считать самому, то нынче, при сдаче на компе - оно само считает. Лепота... Но опять же. Задание творческое. И проверяется не только грамматика, но и выдержанность стиля. Т.е., например, "письмо другу" должно быть неформальным. Но при этом без "yo, nigga, wuzzup". А жалоба в техподдержку, напротив, формальной. Всё это весьма странно в 21 веке, когда даже "официальные" письма по работе пишутся довольно таки вольным стилем. И за стиль тебе тоже есличо, минусца влепят.

Но более всего, разумеется, блядь, Speaking радует. Вот мне 40 лет, я работаю металлистом. Мне задаётся вопрос "последняя статья на медицинскую тему, которую вы читали". На подготовку минута. Потом надо изложить на две минуты. Окей, канеш, но блин, я не читаю медицинские статьи вообще. О чём мне рассказать? Ну вот просто тема-то довольно "нишевая". Всё равно, что рандомной женщине задать вопрос "какую статью по металлообработке вы читали в последний раз". Разумеется, пытаюсь вспомнить хоть учебник по биологии... ну помнить-то я может что-то и вспомню. Но я ж не знаю лексики на медицинскую тему! Т.е. поддерживать разговор о straddle milling и, например, tangential milling или затереть про разницу между flow и mist coolant я как бы могу. А про медицину я тупо слов не знаю. Ииии? Вот что этот тест проверил? При этом, в личном общении, что с носителями, что с изучавшими язык - особых затруднений не имею.

Короче, какая-то ебанина, вот. Избегайте, по возможности... :)

Буэнос диас, уважаемые.

Наверняка вы уже и забыли, что я пытаюсь поставить на ход найденный на помойке плоскошлифовальный станок ПШ-30540. Увы, беда пришла откуда не ждали. Шпиндель-шпинделёк. Срок изготовления от 2 до 4 месяцев. Обращался к людям и организациям в следующие города: Львов, Брянск, Нарьян-Мар, Челябинск, Ставрополь, Рязань, Москва, Балашиха.

К кому-то просто по объявлению. К кому-то по рекомендации... результат опиздошивает. Либо у них нет термички, либо лифовки, либо токарки, либо мозгов, либо рук, либо чести и совести. Или всего сразу.

Самый фееричный ответ был с Рязанского СТАНКОСТРОИТЕЛЬНОГО, между прочим. Да, можем, да, сделаем. 4 месяца, 30 тыщ... но мы вам в 5 микрон не попадём. Сделаем в 2-3 сотки.

Ребят, для тех, кто не станочник поясню на примере. Например у вас есть штаны. Они чуть длинноваты. Вы приносите их в ателье, где профессиональные швеи, закройщицы с пожилой еврей с грусными глазами в районе кассы. И вот вместо того, чтобы подшить вам штаны на 2 сантиметра, он говорит, что смогут, но гарантируют попадание в результат 20 сантиметров. Ну т.е. в пределах 20 будет. Может 1, может 3,8... а может 19.

Другой бы парень отчаялся. Издолбал бы станок кувалдой и выбросил бы на помойку. Но не таков я. Я отчаялся, а потом купил приблуду для круглого шлифования на токарнике.

Вот такая вот. Продаван сообщил, что оно работает, а сама приблуда, дескать встаёт на станок как у меня. Поверил. Напрасно. По факту движочек отсистемы подачи СОЖ крутился только без камня и то очень странно. Поставили частотник. Примерно тот же результат, хотя давали ему все герцы мира. Ну и фиг с ним. Этот мотор нахер, давайте ставить новый.

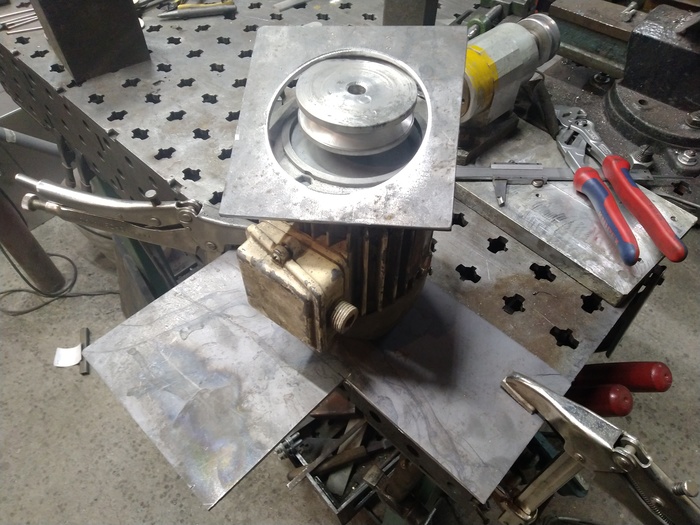

Вырезал плазморезом детальки, проточил круглое в квадратном на токарнике и немного подварил:

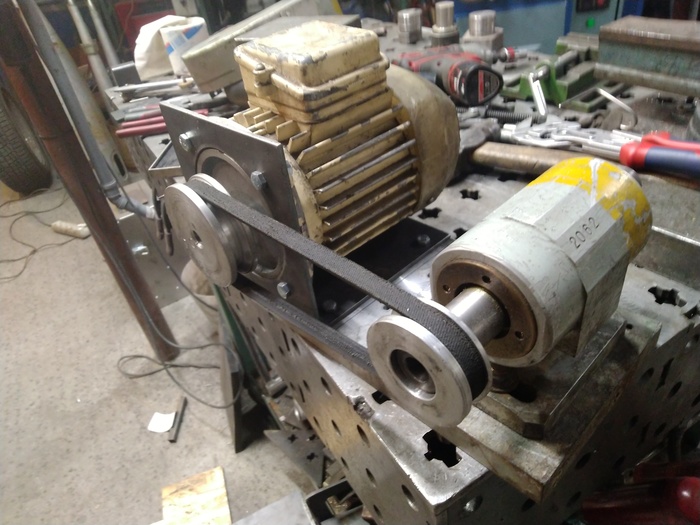

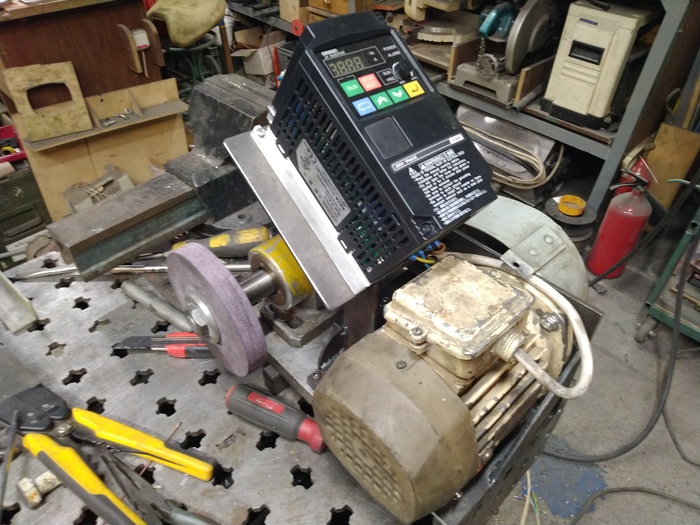

Добавил частотник и вполне себе ничотак.

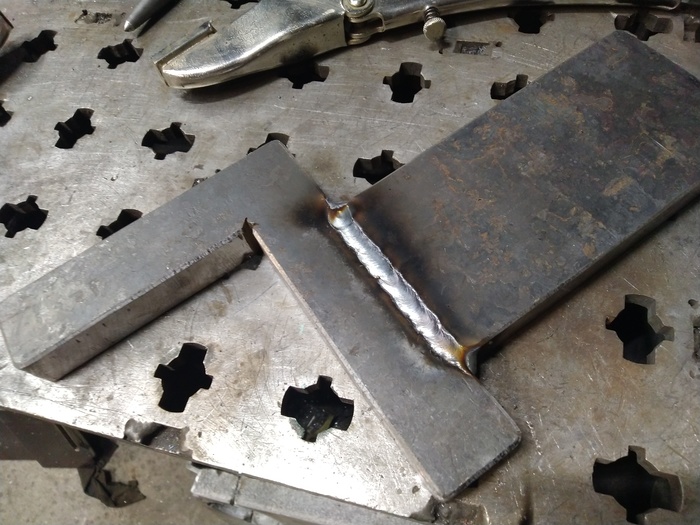

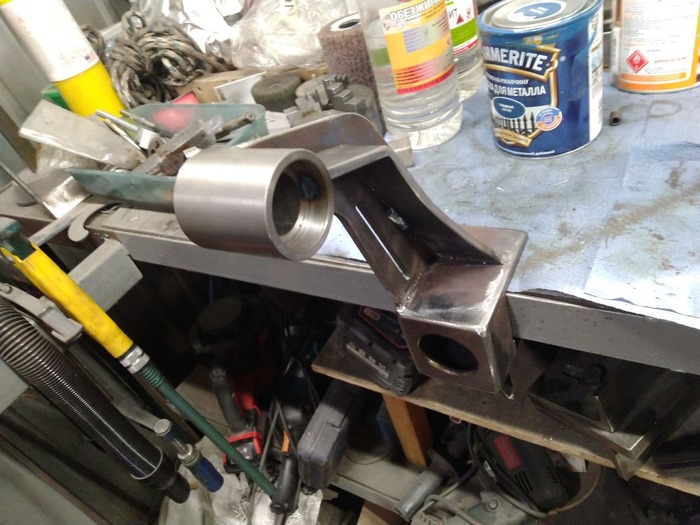

В качестве крепления на станок (с которым продаван тоже наебал) вырезал гидрорезкой из плиты-двадцатки букву Гэ и сварил вот такое гэ:

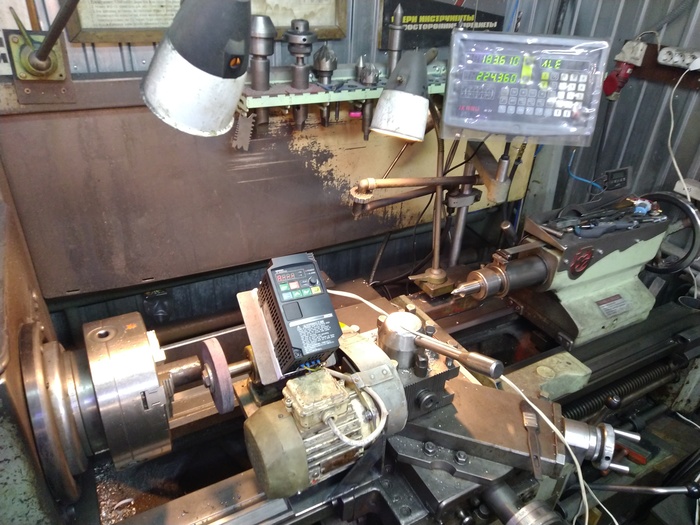

Ну и на станке оно вот так:

Найс, а? Да там циферок да микроэлектроники больше чем в калькуляторе! :)

Однако и тут жопа. Под нагрузкой всё это желает тухнуть и гаснуть... Открутил нахер частотник, воткнул в сеть напрямую - оу-ееееа. Предвосхищая вопросы. Предыдущий двиг я тоже напрямую втыкал. Хуй.

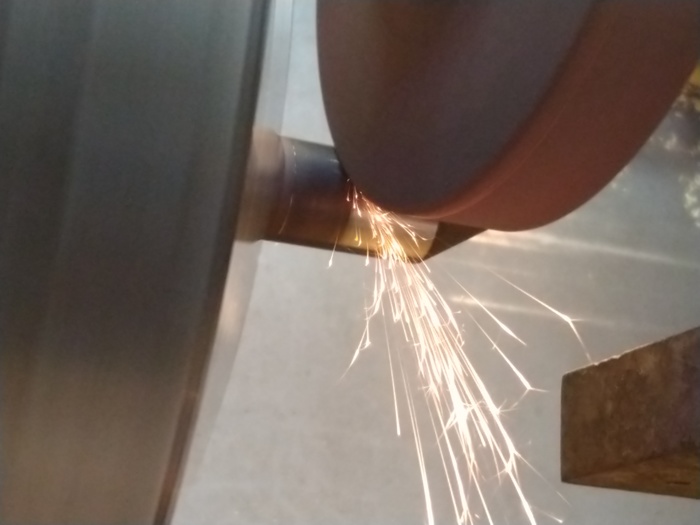

Ну и собсна чо... мои первые искры:

На удивление оно даже заработало. И даже что-то вышло. Вроде даже речь идёт о субсоточных величинах. О микронных прямо даже! Это полууспех, ребза. Смотрим видос:

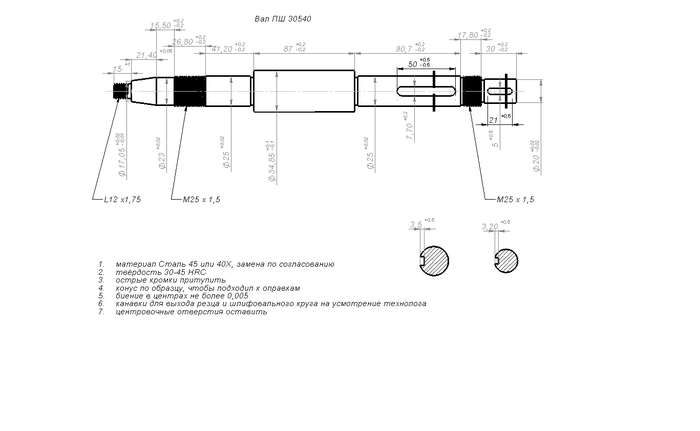

А почему же полууспех? А потому. Смотрим на эскиз шпыньделя:

Видите конус? Так вот я не могу его шлифовать в центрах из-за геометрии приспособы. Увы... Т.е. цилиндрические тела - могу, а конусы - нет. Видимо придётся прошлифовать новый шпинделёк, подсобрать его в корпусе и вывесив конус шлифануть. Ну не знаю. Нет больше идей. И взять негде. Кончилось в России станкостроение. Придётся самому делать вообще всё. Ну ничо. Может куплю круглошлиф когда-нибудь... и подниму станочное дело-то.

Такие дела.

Бывает такое, что у заказчика коняшки. Натуральные такие: жрут, ржут и бегают кругами по манежу. Ясен пончик, что для продления срока службы коняшек им лапы заматывают эластичными бинтами. А когда лап много, то и бинтов как бы целое дофига, следовательно, мотать вручную быстро утомишься. Посему уважаемый заказчик совратил слесаришку баблом и повелел делать бинтомоты. Ну ок, чо.

Сперва делается модель. Ну как обычно:

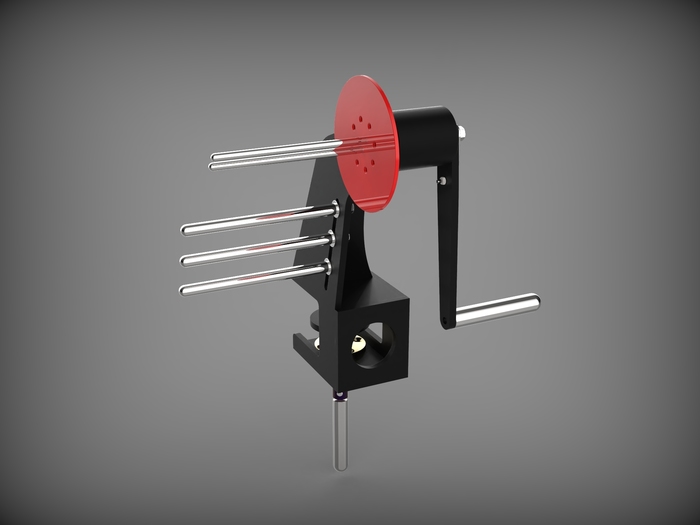

С модели - рендер. Это чисто для заказчика, шоб он такой "ваааау" и давай денег ещё больше слать.

Ну а опосля рендера уже и к точению, фрезерованию и сварке переходим.

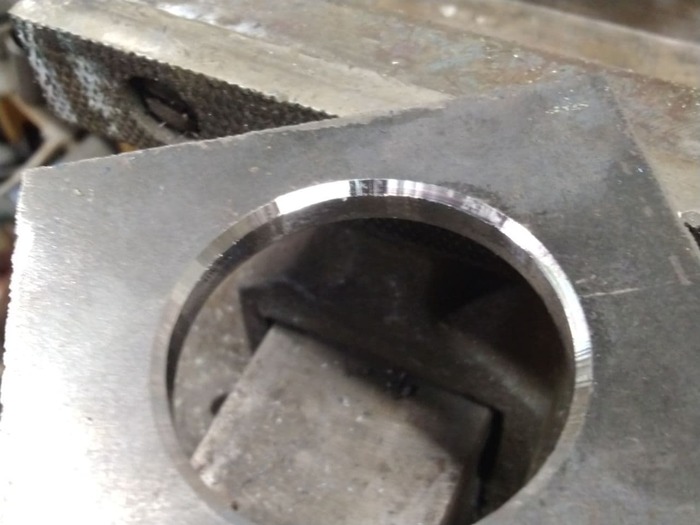

Фасочки вот поснимал новым пневмофаскорезом. Красивое:

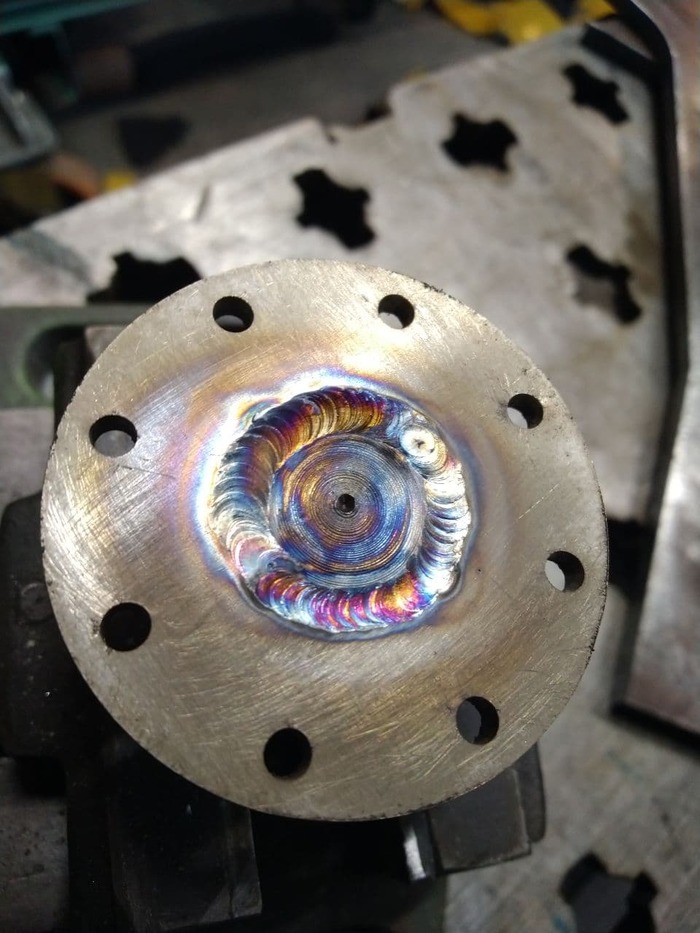

ПупОчки вот понаприваривал. Тож вроде ничо:

Ну и в целом корпусок удался.

Изначально планировал делать на трёх подшипниках, но в итоге сократил номенклатуру до двух. А в остальном всё по плану.

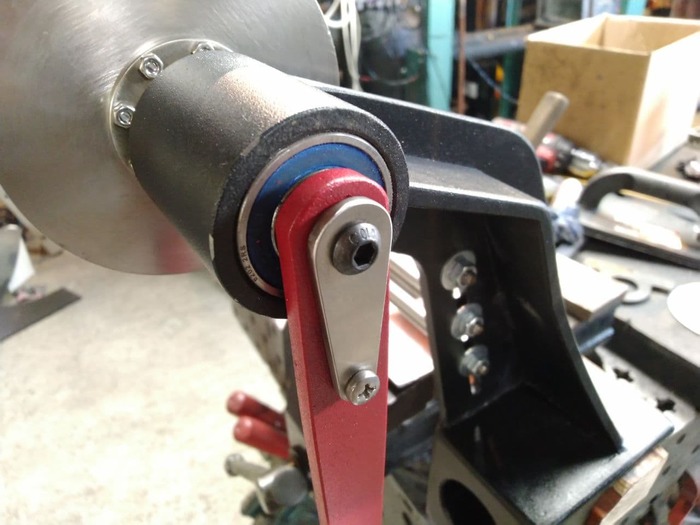

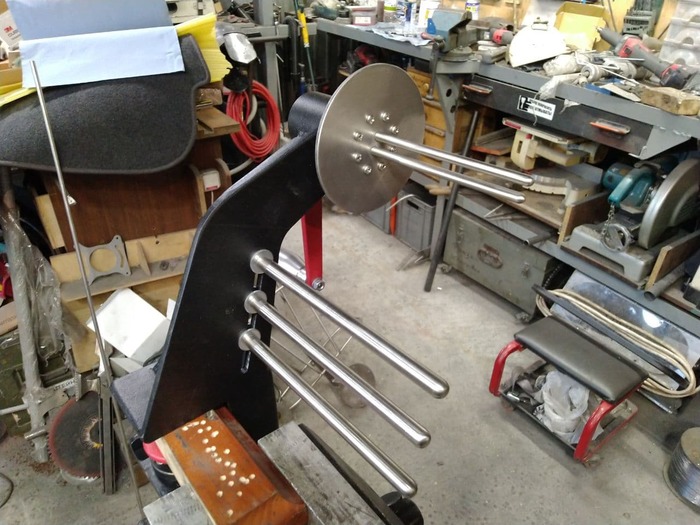

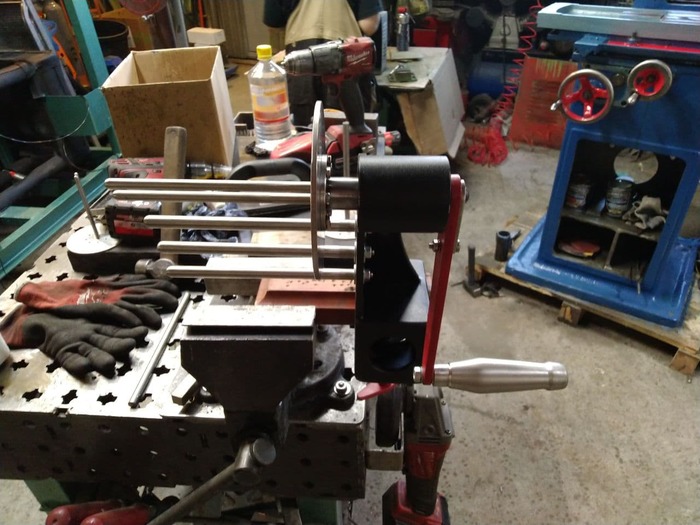

Покрасил порошком и подсобрал.

Ну и, думаю, не лишним будет обубликовать видос, как это работает. А то чо оно?

https://youtu.be/70EPRjxaBeY

П.С. Предвосхищая гнев в камментах.

Я сразу предлагал заказчику сделать электропривод на шаговике и ардуинке, что бы ваще только лишь кнопулю нажимать, или того лучше - педаль. Но увы.

Ну и пусть руками мотает. :)

Хеллоу, амигос. Как многие не знали, а немногие забыли, в прошлую пятнницу я приволок в норку плоскошлифовальный станок ПШ-30540 в состоянии "rust-n-dust". Позвольте отчитаться, шо таки было сделано за неделю.

КДПВ "Крыса жареная на шабере в очищающем пламени творческого выгорания"

Короче, парня разобрал ваще полностью. Благо, деталек в нём не очень много. Хотя и свинчены они в оооочень причудливом порядке. Ессесно, помыл всё дочиста.

Корпус ободрал от старой краски и загрунтовал. А частично зашпатлевал:

Замаскировал всю фигню и грунтанул:

А там и покрасил, собсна.

Подшипники на шпиндель заказаны новые (уже едут). Будут дуплексные для шпинделей. Т.е. восстановлю схему "по заводу" и даже лучше. Мне шпиндель достался с тремя разными подшипами, положено, чтобы было четыре разных, а будет два дуплекса. Это как бы гораздо точнее. Нашёл контору, которая готова перешлифовать сам вал в пять микрон. Заодно нашёл аж 9 штук оправок с аналогичного станка, купил, вчера приехали. Надо их тоже будет отдать туда же, чтобы с одной настройки станка прошлифовали всё. Тогда точность конуса будет просто невероятной.

Заказал и жду виброопоры. Должны на днях примчать.

Задизайнил новые шильды и отправил в печать. Должны быть на днях.

Добрался до самого стола. Он, канеш ужасен был.

После мойки и шабера стало гораздо лучше:

Покрасил и, собсна, сегодня собрал всю механику. :)

Осталось доделать шпиндельные дела, отмыть, покрасить и поставить электрику и отпесочить и покрасить щитки колонны и кожух круга. Ну и вместо прежнего щита (на тумбу) сделать дверцу. А то жалко - 1\8 кубометра пропадает зазря!

И можно будет дать точность. Ну или попробовать дать. Тут по ситуации.

Хочется отметить, что станок делается помимо остальной работы. Да и, в целом, основное время занимает высыхание краски.

Такие дела, ребза. Такие вот дела...

А, ну давайте по затратам. Сам станок - 2000 руб. (за газель).

Краска - ~5000

Оправки - 9200

Шлифовка, думаю, встанет тысяч в 20... но, как заметил один уважаемый коллега по увлечению - учитывая разницу между ценником готового и тем, за сколько он тебе достался, ты этих шпинделей можешь сделать штук семь и менять ежедневно.

П.С. а на заглавной картинке мне стало лень ждать высыхания обезжиривателя и я решил его выжечь.

Бывалоча идёшь такой возле помойки, оооопа и заглянул внутрь. А там... Станочек. ПШ-30540. Бивает жи (с)

Ну чо делать... надо паренька спасать. Сгонял за рохлей, поддоном, ломом и т.п. такелажным прибором и давай на нём жениться. В итоге, ебукаяясь и охая, таки положили его в соседскую ГАЗель и утащили в норку, где и приступили к осмотру и промархеологии.

Парнишка весит около тонны и имеет следующие паспортные данные:

Залежи дохлых кошек, тараканьего кала и прочего гумуса условно не показаны.

Стол скинули ещё раньше, чтобы оценить сохран направляек, который, кстати, весьма и весьма.

Интересные маховики вертикальной и поперечной подачи - нониусные шкалы нанесены прямно на них (и похоронены под ржавотиной)

Трансформатор, питающий магнитную плиту был не любим. Зато его пиздили. Поэтому кожух ему помяли, а мас он мало того, что весь в говне и мусоре, так ещё и обвис передним краем чуть не на два сантиметра относительно заднего. Вообще, конструктору, придумавшему крепить защитный кожух не к массивному чугуну станины, а к трансформатору - надо забить в голову, ссука, лом.

Кстати, о станине. Дефекты литья чугуна при отливке "в землю" неизбежны. На других станках из просто замазывали шпатлёвкой, а на ПэШа - вишь как... запаяли латунью. Премиально, что и говорить.

Вощем, за вечер я его разобрал почти полностью, благо, он простой как велосипед. И по большей части сколол шабером старую краску.

Померял шпиндель. Биение только радиальное - 0,04 мм. Паспортное значение - 0,0048. Т.е. у меня в 10 раз мимо тазика. Это печалит. Надо пробовать подтянуть подшипники... авось биение уйдёт. Если нет - придётся заказывать на стороне новый шпиндель. По идее - думаю, влезть в 20-25 тыщ с этим. Ещё точнее, если не уёдет биение подсле подтяжки - вынуть шпинь, зацентровать его на токарнике и проверить, это он везде кривой, или это именно рабочим концом его уебали. Если только рабочим - попробую сперва отдать на круглошлиф на сторону и согнать эти 4 сотки. А если не выйдет - тогда уже новый шпинь.

После этого надо бы озаботиться пылесосом (для этого всё есть в целом, надо будет только хобот докупить и собрать в кучу) и цифровой линейкой на вертикальную ось.

Если всё будет устраивать, то в планах ещё докинуть подачу СОЖ под камень. Что влечёт за собой новые удивительные приключения: покупку магнитного сепаратора, помпы СОЖ, сварку бака из нержи и всё такое.

Потом к нему можно будет прикрутить одну из тех УДГ, что я перебирал давеча (Восстать из мёртвых за 4 часа. Универсальная делительная головка) и получить эрзац-круглошлиф для коротких цилиндрических деталек.

Ну и в самую последнюю очередь - централизованная система смазки. Впрочем, я уверен, что до неё руки не дойдут никогда вообще.

Вощем, желаем мне удачи, радуемся, что станок с таким качеством направляющих достался мне за две тысячи рублей, и, если вдруг у кого есть оправки к этому парню - предлагаем в дар, за бабло или за бухло. Ну и в принципе, аналогичное предложение по измериловке и другой станочной оснастке.

Не переключайте канал. :)
