Пошаговая сборка: симфония порядка в электрощите
Прежде чем электрощит оживет, его внутренности должны обрести гармонию. Подобно художнику, готовящему холст, мы крепим кабель-каналы и DIN-рейки на монтажной панели, следуя чертежу, словно партитуре будущего произведения.
Монтаж DIN-реек и кабель-каналов – альфа и омега безопасной и эстетичной сборки электрощита. Это фундамент, на котором воздвигнется надежная и функциональная конструкция.
Планирование – компас в мире электричества

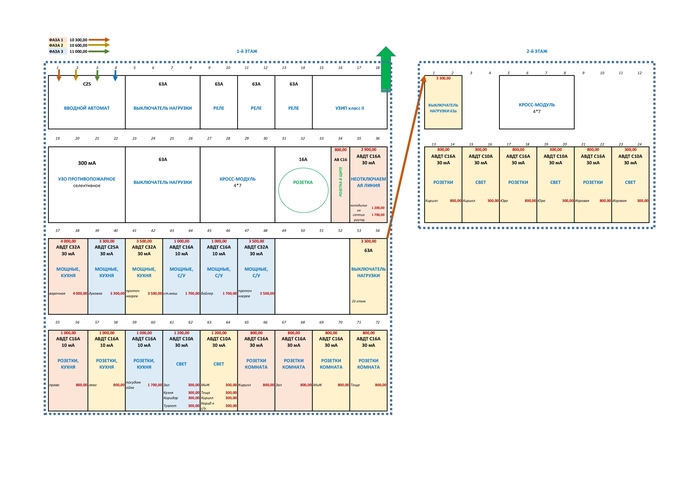

Прежде чем приступить к монтажу, необходимо тщательно спланировать расположение компонентов, опираясь на электрическую схему и общую компоновку:
*Разметка – танец точности*: Вооружившись рулеткой, уровнем и маркером, нанесите на монтажную панель или заднюю стенку щита карту расположения DIN-реек и кабель-каналов. Каждая линия – шаг к совершенству.
*Пространство для маневра*: Оставьте достаточно места между рядами DIN-реек – не менее 10–15 см – чтобы обеспечить удобство подключения проводов и обслуживания автоматов. Помните о дверце щита: после установки оборудования она должна закрываться свободно, без малейшего намека на стеснение.
Инструменты – арсенал мастера
DIN-рейки: Верные помощники стандарта 35 мм – перфорированные или сплошные.
Кабель-каналы: Электромонтажные короба с крышкой, надежно скрывающие паутину проводов.
Инструменты для резки: Ножовка по металлу, УШМ ("болгарка") или специальный резак – для точной подгонки DIN-реек и кабель-каналов.
Дрель/шуруповерт: Сверла по металлу – для создания надежных соединений.
Крепеж: Саморезы по металлу, винты с гайками (для сквозного крепления), заклепки – гаранты прочности.
Уровень, рулетка, маркер: Неизменные спутники точности.
Порядок монтажа: шаг за шагом к совершенству
Монтаж DIN-реек – стальной хребет щита
*Измерение и резка – прелюдия к точности*: Отмерьте необходимую длину DIN-рейки, ориентируясь на ширину щита и разметку. Аккуратно отрежьте рейку под прямым углом, удалите заусенцы – ничто не должно омрачать совершенство линии.
*Крепление – таинство соединения*:
*Приложите рейку к размеченному месту.*
*Для перфорированных реек*: Закрепите ее саморезами или винтами в существующих отверстиях на монтажной панели. Используйте уровень, чтобы добиться идеальной горизонтальности.
*Для сплошных реек*: Если в щите нет монтажных отверстий, предварительно просверлите их.
*Проверка – гарантия надежности*: Убедитесь, что рейка надежно и ровно закреплена, не шатается – она должна быть непоколебима.
Монтаж кабель-каналов (коробов) – укрощение хаоса
*Измерение и резка – подчинение пространства*: Отмерьте необходимую длину основания кабель-канала, располагая его, как правило, под или над рядами автоматов, или по бокам. Отрежьте ровно – каждый миллиметр имеет значение.
*Крепление – обуздание энергии*:
*Приложите основание канала к месту установки.*
*Закрепите его через специальные отверстия на задней стенке при помощи саморезов или заклепок. Используйте 3-4 точки крепления на метр длины, чтобы обеспечить плотное прилегание к поверхности.*
*Обработка – придание формы*: При необходимости прорежьте перемычки (зубья) в кабель-канале с помощью бокорезов в местах ввода/вывода проводов к оборудованию – дайте свободу потоку энергии.
*Крышка – покров тайны*: После прокладки проводов крышка кабель-канала защелкивается сверху, скрывая коммутацию – элегантное завершение.
Общие советы – мудрость мастера
Аккуратность при резке – залог успеха: Ровные края облегчают дальнейшую работу – не пренебрегайте деталями.
Уровень – верный ориентир: Всегда используйте уровень, чтобы оборудование располагалось эстетично и функционально правильно – гармония в каждой линии.
Планирование – предвидение будущего: Планируйте монтаж так, чтобы кабель-каналы не перекрывали доступ к крепежным элементам DIN-реек – предвидеть значит победить.
Установка модульных устройств: сердце электрощита
Убедитесь, что количества модульных мест хватает для всех автоматов, УЗО, реле и т.д., плюс запас на будущее расширение – предусмотрительность никогда не бывает лишней.
Защелкните автоматические выключатели и другие модульные устройства на DIN-рейках в порядке, предусмотренном схемой – обычно вводной автомат/рубильник располагается слева или сверху. Используйте стопоры для фиксации крайних устройств – порядок и надежность.
Монтаж крупного оборудования: Преобразователи частоты или большие клеммные терминалы обычно крепятся на монтажную панель винтами – основательность и мощь.
Коммутация и подключение: оживление системы
*Подготовка проводов – внимание к деталям*: Для внутренней разводки используйте гибкий провод ПуГВ (ПВ3). Концы проводов необходимо обжать специальными наконечниками (НШВИ) с помощью пресс-клещей для обеспечения надежного контакта – надежность в каждом соединении.
*Прокладка проводов – искусство организации*:
Прокладывайте провода аккуратно, избегая их перегибов и натяжения. Старайтесь группировать провода по назначению (например, отдельно провода питания, отдельно сигнальные) – порядок рождает эффективность.
Используйте кабельные каналы или стяжки для фиксации проводов – обуздайте хаос.
Соединение проводов – ключ к надежности:
Подключайте провода к клеммам и устройствам в соответствии со схемой – следуйте инструкциям.
Используйте наконечники или гильзы для обеспечения надежного контакта – не пренебрегайте деталями. Обязательно обжимайте их специальным инструментом.
Затягивайте клеммы с нужным усилием (момент затяжки указан в документации на клеммы) – не перетягивайте, чтобы не повредить их! – чувство меры – признак мастерства.
Важно! Соблюдайте цветовую маркировку проводов (например, синий – ноль, коричневый или черный – фаза, желто-зеленый – земля) – безопасность превыше всего.
*Маркировка проводов – ясность и порядок*: Обязательно промаркируйте все провода с обеих сторон, чтобы можно было легко определить, куда он идет. Используйте маркировочные бирки или принтер – предусмотрительность – залог спокойствия.
*Подключение датчиков и исполнительных механизмов – взаимосвязь элементов*:
Подключите датчики (температуры, давления, уровня и т.д.) к соответствующим входам контроллера или модулям ввода-вывода – соберите информацию.
Подключите исполнительные механизмы (насосы, клапаны, нагреватели и т.д.) к соответствующим выходам контроллера или реле – дайте команду.
Обратите внимание на полярность подключения датчиков, требующих питания – не перепутайте плюс и минус.
Убедитесь, что параметры сигналов датчиков соответствуют параметрам входов контроллера – гармония должна быть во всем.
Подключение питания: вдохнуть жизнь
Подключите кабель питания к клеммной колодке, предназначенной для питания щита – источник энергии.
Убедитесь, что сечение кабеля соответствует потребляемой мощности щита – безопасность превыше всего.
Обязательно заземлите щит! – защитите себя и оборудование.
Проверка и настройка: финальный аккорд
*Визуальный осмотр – взгляд со стороны*: Перед подачей питания тщательно осмотрите все соединения, убедитесь в отсутствии оголенных проводов и коротких замыканий – внимательность – ключ к успеху.
Проверка мультиметром – контроль качества: Проверьте сопротивление изоляции между фазой и нулем, фазой и землей, нулем и землей. Убедитесь, что нет короткого замыкания – убедитесь в безопасности.
Подача питания: момент истины
Включите вводной автомат – дайте системе жизнь.
Проверьте наличие напряжения на шинах питания внутри щита – убедитесь, что все работает.
Настройка контроллера: Загрузите программу в контроллер и настройте его параметры в соответствии с требованиями технологического процесса – задайте параметры.
*Тестирование: проверка на прочность*: Протестируйте работу всех датчиков и исполнительных механизмов. Убедитесь, что система работает корректно – убедитесь в безупречности.
