Дозиметр зашкаливает на коте
Кто может объяснить физику процесса ? Ощутимой статики при трении нет по крайней мере.
Показать полностью
Топ 3 cчётчика Гейгера для самостоятельной сборки и пайки
1) Самый простой набор для сборки детектора, регистрирующий β или γ излучение.
Стоимость набора около 2 100 руб.
2) Другой вид детектора ядерных излучений для сборки
Такой набор счётчика Гейгера стоит около 2 600 р.
3) Счётчик Гейгера с экраном
Не можем обойти стороной и довольно серьёзную модель, единственным недостатком является то, что аппарат уже собран. Стоимость около 3 300 р.
Показать полностью
2
Эйнштейн — не Эйнштейн
Всем знакома фамилия знаменитого учёного Эйнштейна. Или например того-же Гейгера. Но не все знают, что на самом деле их фамилии произносятся в корне по-другому. Эйнштейн на самом деле Айнштайн (т.к. Einstein), а Гейгер — Гайгер (т.к. Geiger). Очень странная особенность немецко-русской транскрипции. EI в немецком абсолютно всегда читается как АЙ. Так-что вот такой бред.
Кстати, Эйнштейн переводится с немецкого как "(неопределённый артикль) Камень", а Гейгер как "Скрипач".
Просьба всех, знающих другие языки как я людей, тоже написать странные транскрипции, явно не имеющие смысла.
Прибор РБ-1
Люблю на досуге паять всякую бесполезную электронную фигню. Мигающие лампочки, кнопки, переключатели. Причем мне нравится именно процесс. Результат тут вторичен, да и большую часть проектов я начинаю без намерения завершить. Как то в очередной раз накупил на Алиэкспрессе всякой электронной мелочи, в том числе счетчик Гейгера, и впервые сделал что то более или менее законченное. Так родился прибор РБ-1

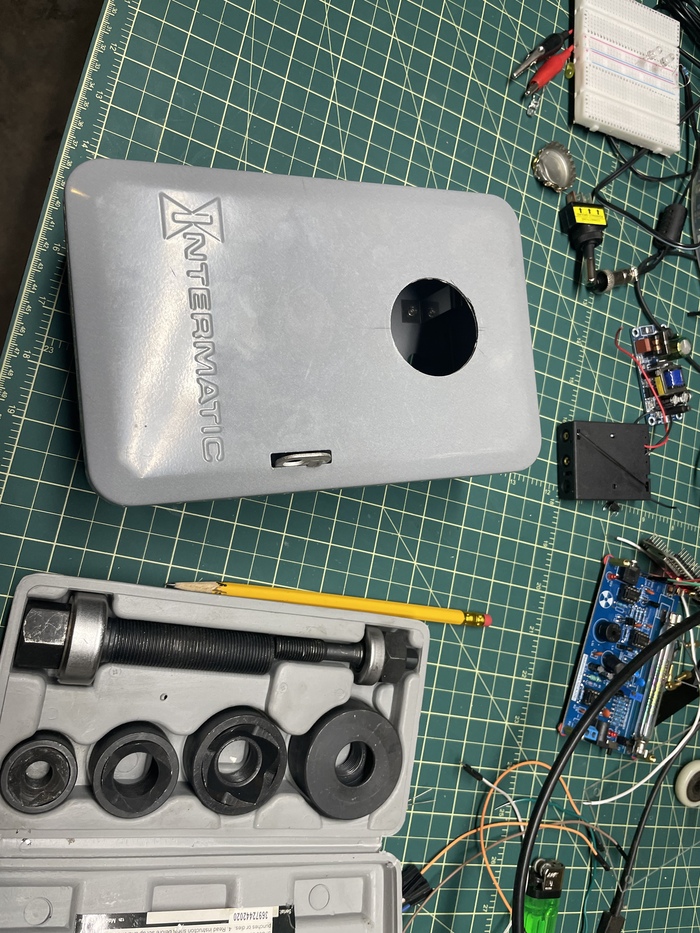

Самое сложное во всяких электронных самоделках - найти подходящий корпус и питание. Решил под это дело пустить бывший механический таймер прерыватель.
На этой основе родилась и общая концепция прибора - каждый раз, когда трубка гейгера обнаруживает частицу, на приборе зловеще мигает значок радиации. Вырезаем отверстие

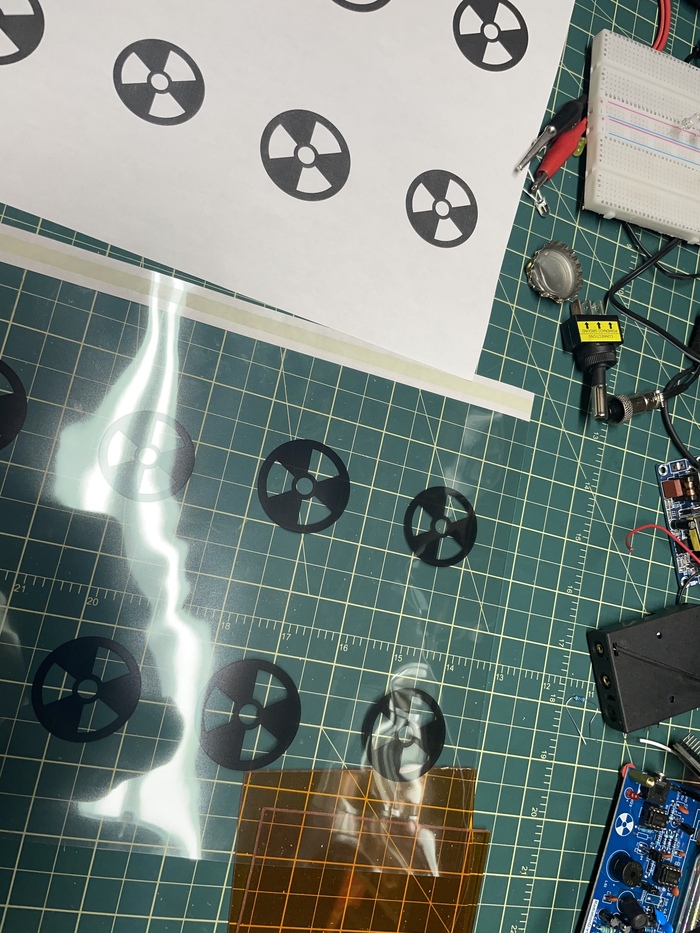

На прозрачной пленке распечатал значок радиации.
И совместил с оранжевым оргстеклом и светодиодами.

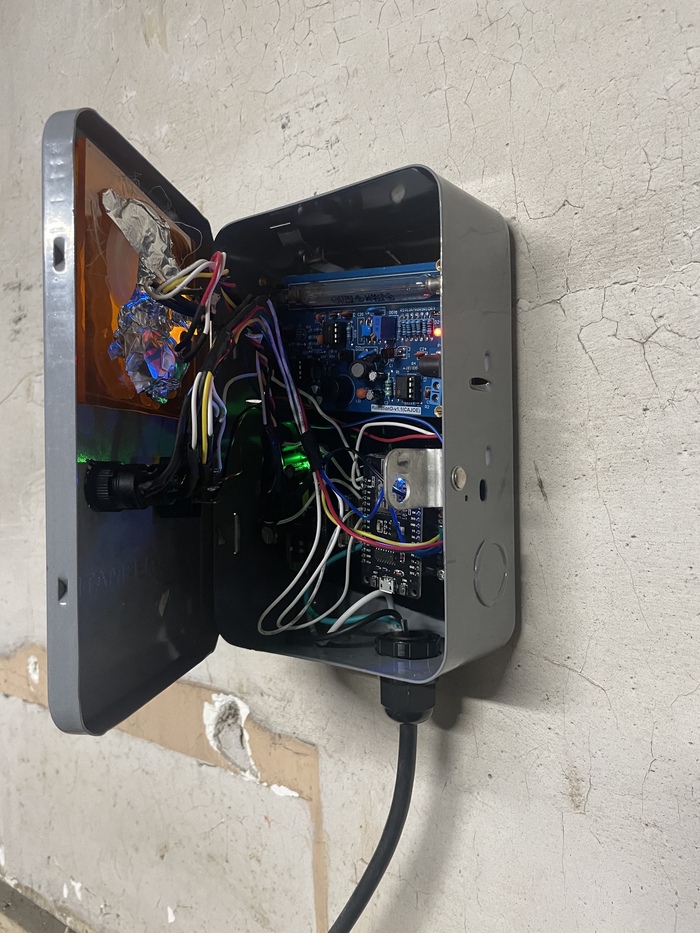

Прибор выполнен на контроллере esp8266 и круглосуточно пишет данный со счетчика гейгера через mqtt в базу данных. Я использую прошивку esphome - очень удобная штука и позволяет полностью исключить муторную возню с программированием на C(и особенно с блевотным C++) Также добавил на прибор две кнопки и лампочки, но пока еще не придумал чего с ними делать.

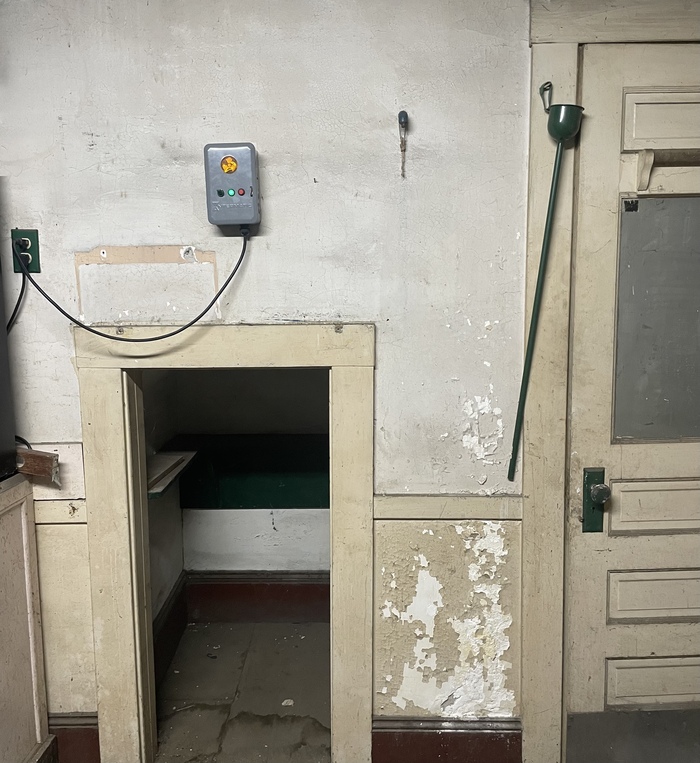

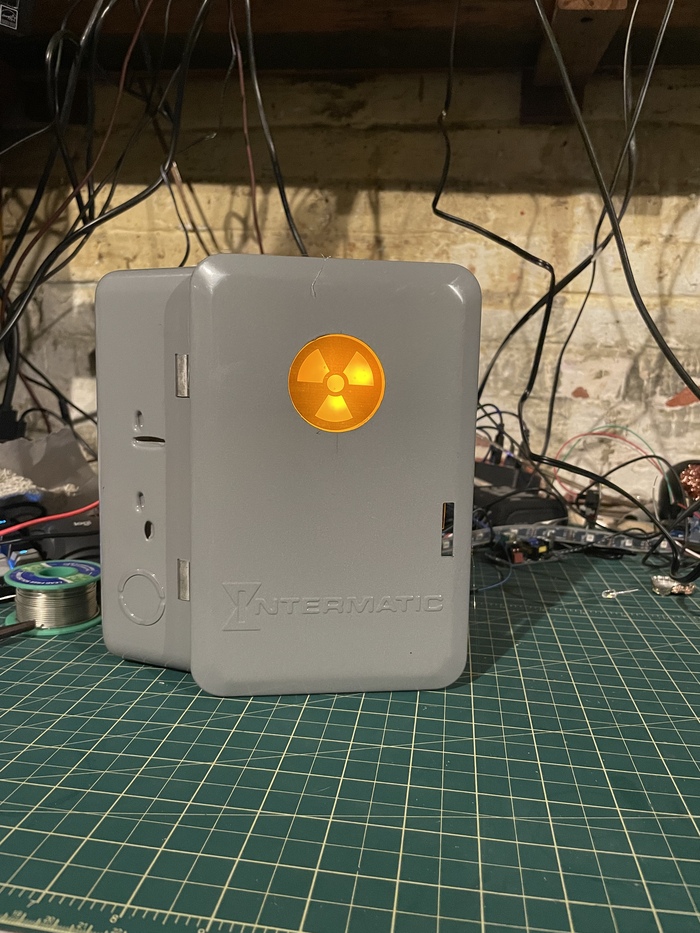

В итоге получилось вот такое изделие. В общий интерьер подвала вошло как влитое
Смысла в данном изделии не очень много, но сам процесс создания мне понравился )
Показать полностью
7
Счетчик Гейгера — Мюллера
Я вспомнил, как на уроке физики учитель включил нам счетчик Гейгера и начал объяснять принцип его работы. Девочки в классе разнервничались из-за громких щелчков прибора и попросили учителя выключить его, "а то он ведь облучает". Я тогда посмеялся над ними про себя и только сейчас понял, что зря. В какой-то степени девочки были правы - прибор действительно излучает.
В школе нам рассказывали, что счетчик Гейгера представляет собой электрический конденсатор на обкладках которого создается высокое напряжение. Ионизирующее излучение (или частица) поглощается внутри конденсатора и порождает заряженные частицы. Электрон разгоняется в электрическом поле, сталкивается с молекулами газа, образует еще большее количество заряженных частиц, которые также ускоряются электрическим полем. Возникает "Таунсендовский разряд". В результате в цепи конденсатора происходит скачок тока, который фиксирует прибор (и озвучивает щелчком)
Но это оказывается не полное описание всего процесса. На самом деле разряд происходит вдоль всего центрального электрода, а не только около точки начальной ионизации. Дело в том, что ускорение и торможение электрона при соударениях вызывает ультрафиолетовое излучение (UV). (Т.е. девочки были правы - прибор действительно излучает.)
Это UV излучение ионизирует молекулы во всех направлениях и именно благодаря ему происходит распространение разряда параллельно электродам.
Каких-то проблем здоровью это UV излучение не создает, но создает проблемы при измерениях. Оно является одной из причин того, что ионизация газа внутри конденсатора однажды начавшись может само-поддерживаться не затухая. Чтобы этого не происходило в газовую смесь внутри колбы прибора добавляют вещества, поглощающие ультрафиолет.
Принцип счетчика Гейгера был предложен в 1908 году немецким физиком-экспериментатором Хансом Вильгельмом Гейгером. В 1928 году, совместно с Вальтером Мюллером, счетчик был усовершенствован. Поэтому изобретение часто называют счетчиком Гейгера-Мюллера.
Никаких упоминаний о патенте на этот счетчик я не нашел. По видимому изобретатели и не пытались его патентовать.
Показать полностью
3
