Недавно пришёл запрос на технадзор рубленного гостевого дома с баней, с целью оценки его дальнейшего утепления. А вместе с ним и результаты тепловизионного обследования. Заказчики - люди серьёзные, владеют собственной базой отдыха в элитном месте Подмосковья. Проблема - ледяные полы, невозможность протопить и обогреть помещение до комфортной температуры (+20 градусов) зимой, быстрое остывание и т.п. Посмотрим на результаты обследования при плюсовой уличной температуре, после прогрева дома.

Ну, что же - стандартная "стиральная доска". Дом же "дышит" - то есть, выдувает тепло наружу через щели в стенах. Синим выделены теплопотери. Дом немаленький, 10х12 метров, два этажа, 40 венцов из бревна от 35 см в диаметре. Поэтому и теплопотери немалые.

За дом на фото заплатили немало денег. И он действительно сделан очень качественно - проконопачен, аккуратно срублен, его крыша не протекла за более чем 10 лет. Если вы посмотрите на него летом, у вас сложится приятное впечатление "качественного дома в рустикальном стиле".

В стенах нет никаких щелей толщиной с ладонь (а я и такое видел), всё выглядит очень самобытно и в целом даже красиво. Но давайте поставим аэродверь и поднимем температуру в доме, чтобы посмотреть, насколько герметичны стены здания.

Ой,  что это за красивые синие хвостики? Да это же потоки холодного воздуха, активно обновляющие атмосферу дома. Дом "дышит", деды в таких жили. Поэтому, наверно, не все угорели насмерть от топящихся по чёрному печей.

Зимой процесс происходит наоборот - пока в доме жарко, горячий воздух выходит такими же язычками из щелей в стенах и подогревает свесы кровли, отчего вся крыша украшена огромными сосульками. Хозяева даже были вынуждены установить на водостоки греющий кабель, чтобы избежать обрушения сосулек на головы посетителей.

Что делать в подобной ситуации? Превращать сруб в каркас. Но это не так просто. Во-первых, пароизолировать плёнкой изнутри не получится - для этого пришлось бы разобрать все коммуникации и потом монтировать их заново. Значит, нужно в очередной раз проконопатить весь дом и затем заделать швы герметиком (это километры льнянки и герметика, которые 200-300 рублей за погонный метр. Во-вторых, снаружи будет монтироваться утепление, которое увеличит глубину оконных и дверных проёмов, а значит потребует дополнительной отделки (замены отливов, окосячки, смены наличников и т.п.). В некоторых случаях, при малых свесах и выносе кровли, приходится наращивать и её. В-третьих,  чтобы сохранить внешний облик дома, придётся отделывать его фасады имитацией бруса или блок-хаусом, а они имеют те же проблемы, что и бревно - нуждаются в регулярном уходе (покраске). Но выхода нет, будем утеплять. А заодно переберём полы, которые утеплили пеноплэксом снизу и оставили гнить в цоколе с закрытыми продухами, отчего доски повело и местами выпучило.

Покупая щеледом, задумайтесь - нужен ли вам такой дорогой каркасник, у которого есть толстая внутренняя стена, потенциально собирающаяся сгнить при малейшей сырости.

Меня часто обвиняют в том, что я унижаю щеледома потому, что сам строю каркасники. Их не смущает, что я нормально отношусь к пеноблокам, монолиту, СИП, арболиту, соломенным экопанелям, саману и прочим домостроительным технологиям. Как и то, что основным гостем моих технадзорных постов являются щеледома. Действительно, любой дом можно построить плохо - это факт. Но щеледом без утепления нельзя построить хорошо, если это не отстоявшийся пару лет сруб из брёвен с диаметром 50 см. И это обычная физика, которая легко подтверждается формулами:

Толщина однослойных деревянных стен определяется по формуле δ=Rтр*λ, где Rтр — требуемое сопротивление теплопередаче, λ — коэффициент теплопроводности.

Требуемое термическое сопротивление ограждающих конструкций для Подмосковья равно Rтр=3,0 м²С/Вт .  Теплопроводность сосны — 0,15 Вт/(м°С);

3 х 0,15 = 0,45 метра — 45 сантиметров толщина теплоэффективной стены из сухой сосны при нормальной влажности.

А вот сравнение эффективной толщины стен из разных материалов при одной и той же теплопроводности:

Те поделия, которые под видом "зимних" и "тёплых" продают строители щеледомов — из оцилиндровки 150 мм, бревна 350 мм или из бруса 150х200 без дополнительного утепления, не годятся даже в качестве тёплого сарая для животных. О других сюрпризах этих "технологий" я уже не говорю. Усадка в течение нескольких лет на 10% от высоты сруба, расщеливание, растрескивание бруса и бревна до середины его толщины.

Эти люди банальные мошенники и то, что Вы можете найти у меня в профиле по запросу https://pikabu.ru/search?q=щеледом - перепись обманутых людей.

Я занимаюсь технадзорами более трёх лет и за это время видел много разных некачественных домов. Проблемы большинства из них в несоблюдении строительных норм и зачастую они устранимы. Проблемы щеледомов в том, что дыры в стенах и есть их строительная норма.

Если вам нужна моя помощь или консультация - контакты в профиле. Всё, что не требует выезда или глубокого изучения - бесплатно.

А вот и очередная подборочка по объекту подъехала. Был вопрос среди комментариев про ретро витую пару и ретро "антенный кабель". Такие изделия существую, существуют у разных производителей и в разных комбинациях UTP+UTP РК32+РК32 РК32+UTP. Кабель на антенну используется более тонкий, чем обычно подключают антенны и спутниковые антенны, этого бояться не надо, надо просто взять другие накрутки на кабель для подключения

Так как кабель с первого этажа на второй уже было не прокинуть, решили кабель от антенны заводить по улице (сам бы я ограничился IP TV). В доме предусмотрено три телевизора и одна антенна с усилителем

Наличие такого количества потребителей (ТВ) и отсутствие кабеля ТВ+ТВ у производителя привело к плетению этой паутины. Кабеля слева направо: питание на розетки, кабель на второй этаж к ТВ, кабель от антенны в усилитель, кабель до третьего ТВ. В последствии тут будет стоять тумба, куда спрячутся все хвосты

Разница в высоте потолков по мимо прочего привела и к такому необычному решению. На фото видно бревно просверленное по диагонали (позволяет выйти как можно выше в смежной комнате), под углом 90град к касательной в точке входа (для плотного прилегания втулки).

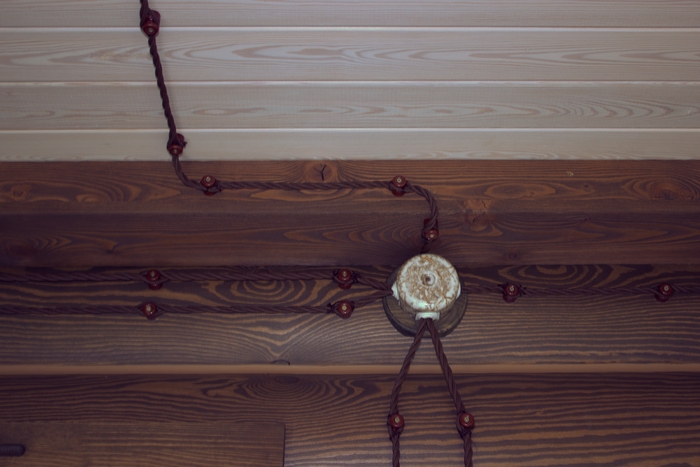

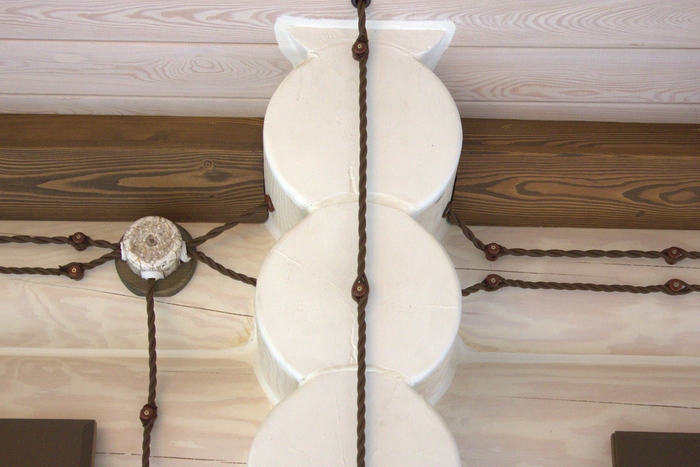

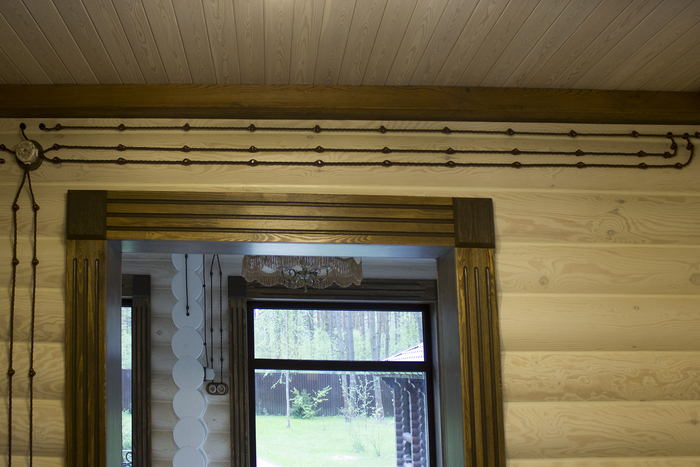

Опять сквозной V-образный проход, чтобы не опускать провод слишком низко на и так не высоких потолках

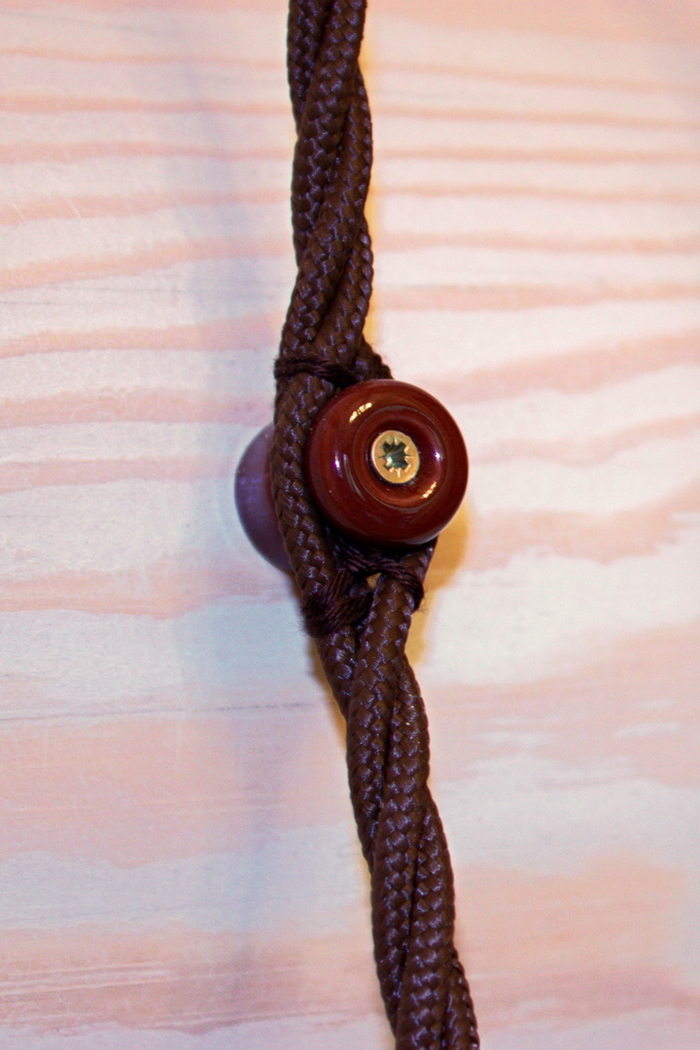

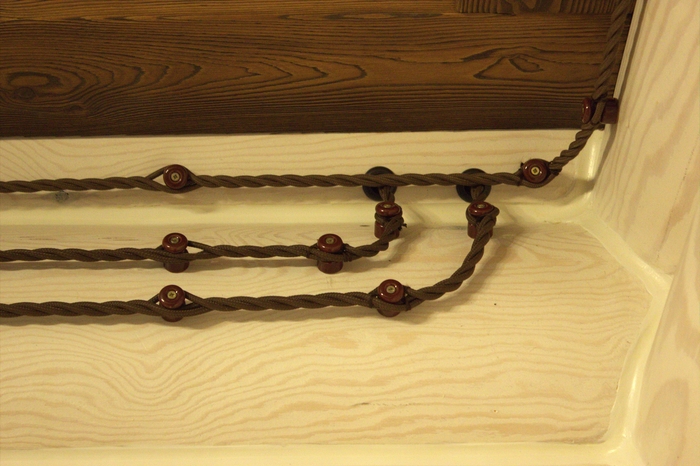

В своей работе при натяжке ретро провода я предпочитаю вязать узлы, а не пользоваться стяжками. Стяжки использую толь в малозаметных местах: высоко пот потолком. темные углы, труднодоступные места, технические помещения

Вдалеке слева от окна видна белая коробочка- это регулятор мощности вытяжки. К сожалению такого устройства в ретро не найти. Дабы не портить внешний вид, решили спрятать его за телевизор

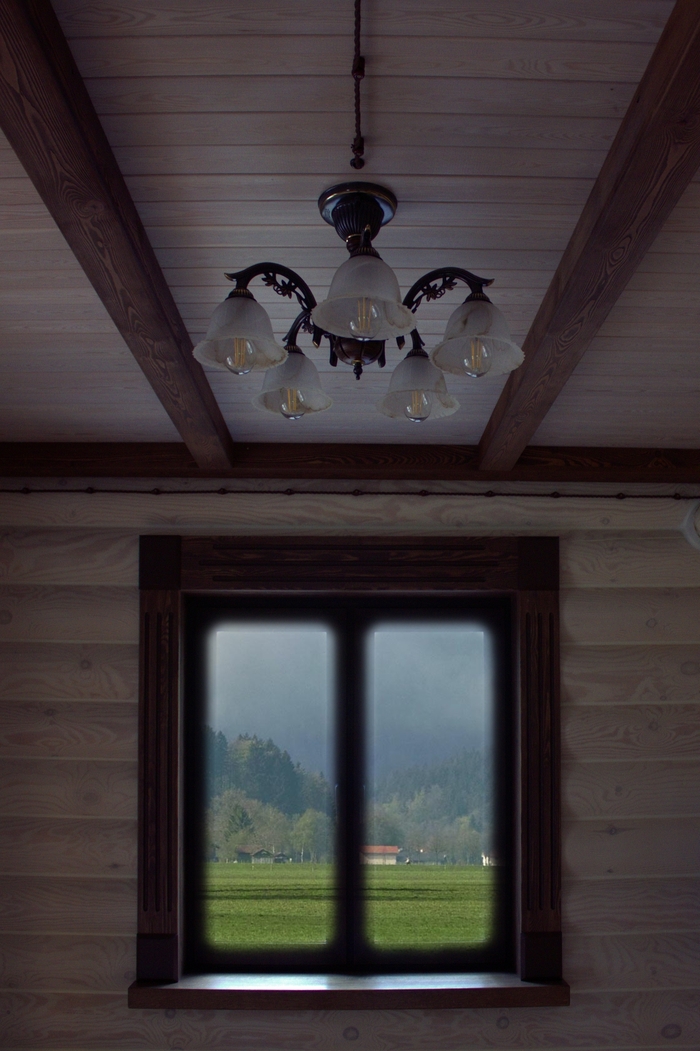

Галимый фотошоп, спасибо птичкам роспись на стекле

Сегодня на этом все. Надеюсь было интересно. Как подготовлю следующую партию фотографи с короткими комментариями - выложу еще.

Также постараюсь подготовить фотографии с множеством проводов, заходящих в РЩ.

Спасибо за внимание
