Вчера был выложен пост с видео и фото аварии споркомплекса "Вересники", расположенного в г Кирове , Средний переулок,15.
Авария спортзала в Кирове
Немного истории: комплекс начат строительством в 2018 году, окончательно он построен в сентябре 2020 года о чем свидетельствуют фотографии со спутника Googl Earth от 22.07.2018 года и Фото от 28.09.2020 года.
Данный объект распоряжением департамента инвестиционного развития и управлением государственного имущества за подписью директора департамента Минспорта РФ Рослякова А.В. внесен во Всероссийский государственный реестр объектов спорта №07-4-11/16391 27.11.2018 года.
Распоряжение Правительства Кировской области "О создании областного Государственного автономного учреждения "Спортивная школа "Вересники" за подписью Председателя правительства Кировской области Чурина А.А. за №241 от 22.08.2020 года.
Балансодержателем здания является подразделение ПАО "Газпром" ООО «Газпром Инвестгазификация», у которого правительство области арендует здание манежа.
Высокая часть зала ,это где произошла авария конструкций кровельных панелей, имеет темные панели стен сверху.

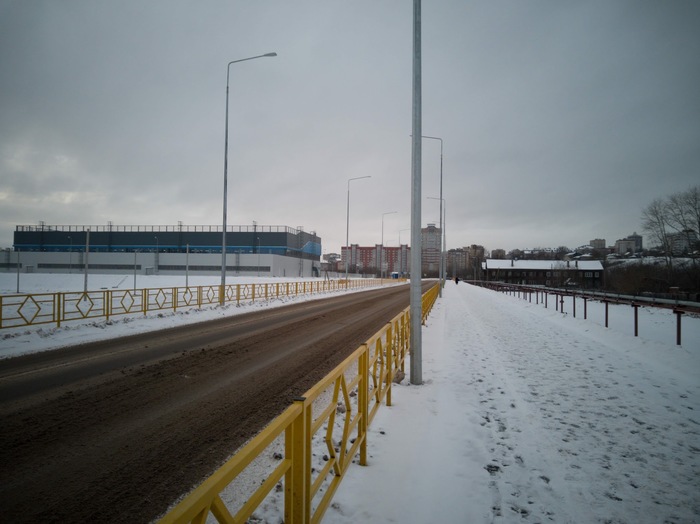

Авария покрытия здания произошла в торце здания со стороны дороги на первом фото, окна здания и низкая часть располагалась справа от бегунов.
Это низкая часть здания , ближняя к нам на верхнем снимке и имеющая светлые панели стен. Покрытие здания выполнено с применением конструкций по типу серии 1.460.3-23 вып.1 из прямоугольных замкнутых профилей. Пролет ферм покрытия -16,0 метров. (Замерено по снимку со спутника). Прогонов покрытия , как мы видим нет, кровельные панели опираются непосредственно на верхние пояса ферм на стропильные фермы, шаг которых 6 м. Монтажный стык расположен не по центру фермы и это является грубым нарушением норм, так как на болты нижнего пояса дополнительно передаются усилия от поперечных сил в данном месте фермы. Чем ближе к опоре фермы, тем больше поперечная сила (вертикальная), в центре она в идеале равна нулю при симметричном загружении. Высокопрочные болты во фланцевом стыке нижнего пояса фермы рассчитываются только на растяжение, без среза. Это ошибка проекта.
С дальнего торца здания расположен плавательный бассейн, по случайному стечению обстоятельств, его открыли на прошедшей неделе 31 марта 2021 года.
Девушка в белом это Альминова Анна Александровна-министр спорта области.
Высокая часть здания имеет размеры в плане 48х94 метра, согласно имеющихся на сайте спортшколы фотографий. Пролет ферм покрытия 48 метров. Определить точно тип стропильных конструкций не предоставляется возможным.. Однако по снимку четко видно, что покрытие выполнено с использованием кровельных панелей, которые уложены по верхним поясам стропильных ферм и имеют пролет 6 метров. Основанием для того, что кровля выполнена с использованием панелей служит скриншот из видеосъемки аварии, где видно, что утеплитель желтого цвета остался висеть совместно с нижним настилом кровли. Кровля имеет наклон в сторону низкой части здания (влево по фото). Исходя из того обстоятельства , что уклон кровли выполнен поперек панели, можно сделать вывод, что использовались панели с гладкой верхней обшивкой, либо монопанели, у которых нет верхней обшивки и кровля выполняется по верху утеплителя из рулонных материалов, так как наличие оребрения верхних обшивок(при их наличии) препятствовало бы водостоку. По торцу здания нет стропильных ферм и опирание кровли выполнено на балки по стойкам торцевого фахверка по аналогии с типовым решением по серии 1.430.3-23.98 вып.1.
Снимки со спутника не дают точных оснований по типу конструкций кровли. Однако , по всей вероятности, там уложена мембрана из ПВХ. Что может гарантировать отсутствие сильного намокания утеплителя кровли. В торце здания выполнен парапет, который мог способствовать накоплению снежной массы в крайней панели кровли. Учитывая то обстоятельство что согласно карты СП 20.13330.2016 нормативная снеговая нагрузка составляет 250 кг/м2 (пятый снеговой район) и расчетная нагрузка соответственно 350 кг/м2 сдувание снега невозможно по причине наличия парапета.
При аварии сама несущая обшивка панелей не получила деформаций и разрушения. Падение кровельных панелей вызвано разрушением мест крепления панелей кровли в местах их крепления к балкам на торце здания от горизонтальной нагрузки, возникающей при их вертикальной деформации под нагрузкой. Судя по всему, одного самонарезающего винта в волну настила оказалось недостаточно для восприятия фактических нагрузок, действующих на настил. Смею уверенно предположить , что в проекте данный узел, особенно в зоне повышенных нагрузок от снегового мешка, не просчитывался и он был не обеспечен несущей способностью.
Таким образом вина проектировщика тут прослеживается однозначная, как и бестолковость органа Госэкспертизы, давшей положительное заключение на проект.
