Самодельный контроллер для ик станции, функциональный аналог термопро, финало4ка
Доброго времени суток, в предыдущем посте был показан рабочий макет контроллера для работы с верхним нагревателем в программе термопроцентр, в этом посте покажу какой корпус получилось сделать, ну и финальный(почти) вид
Нус начнем с панельки передней, была изготовлена болгаркой и на ручном фрезере:
С нее и началось изготовление корпусяки.

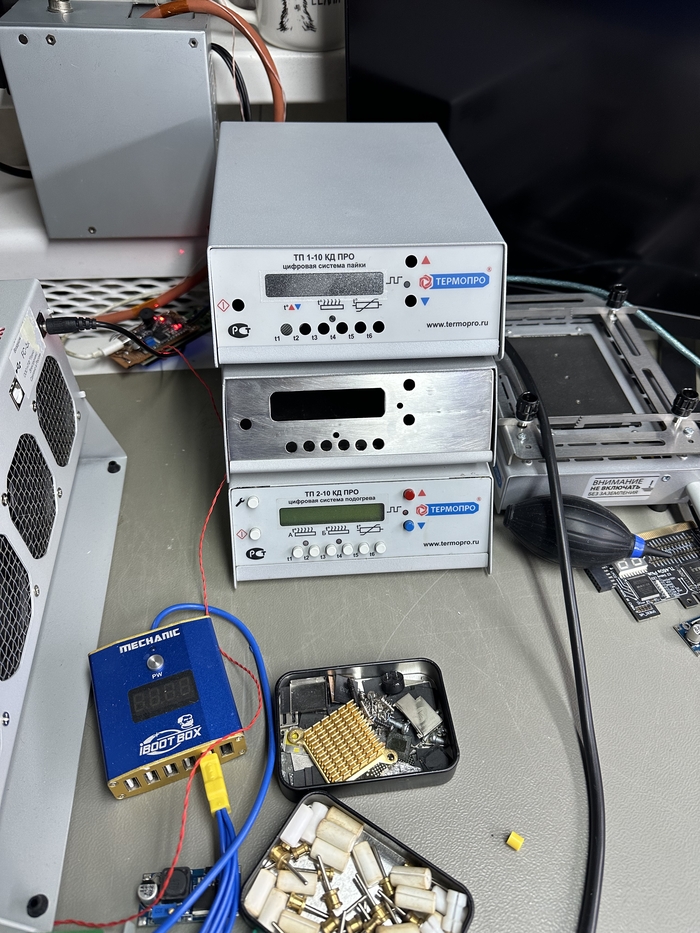

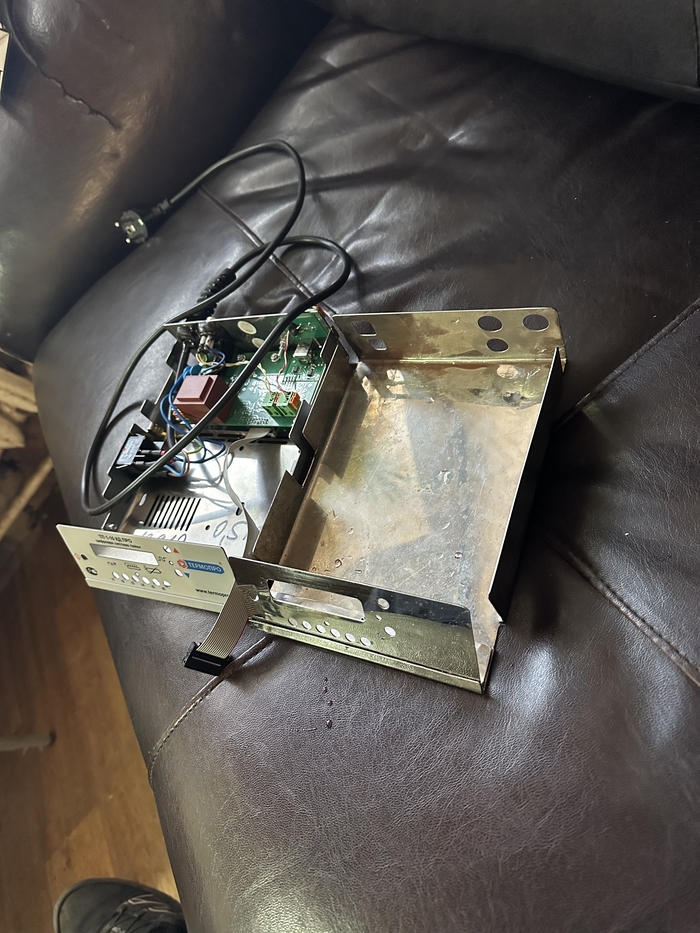

Следом сам корпус, сделан почти по размерам оригинального контроллера, тоже болгаркой:)

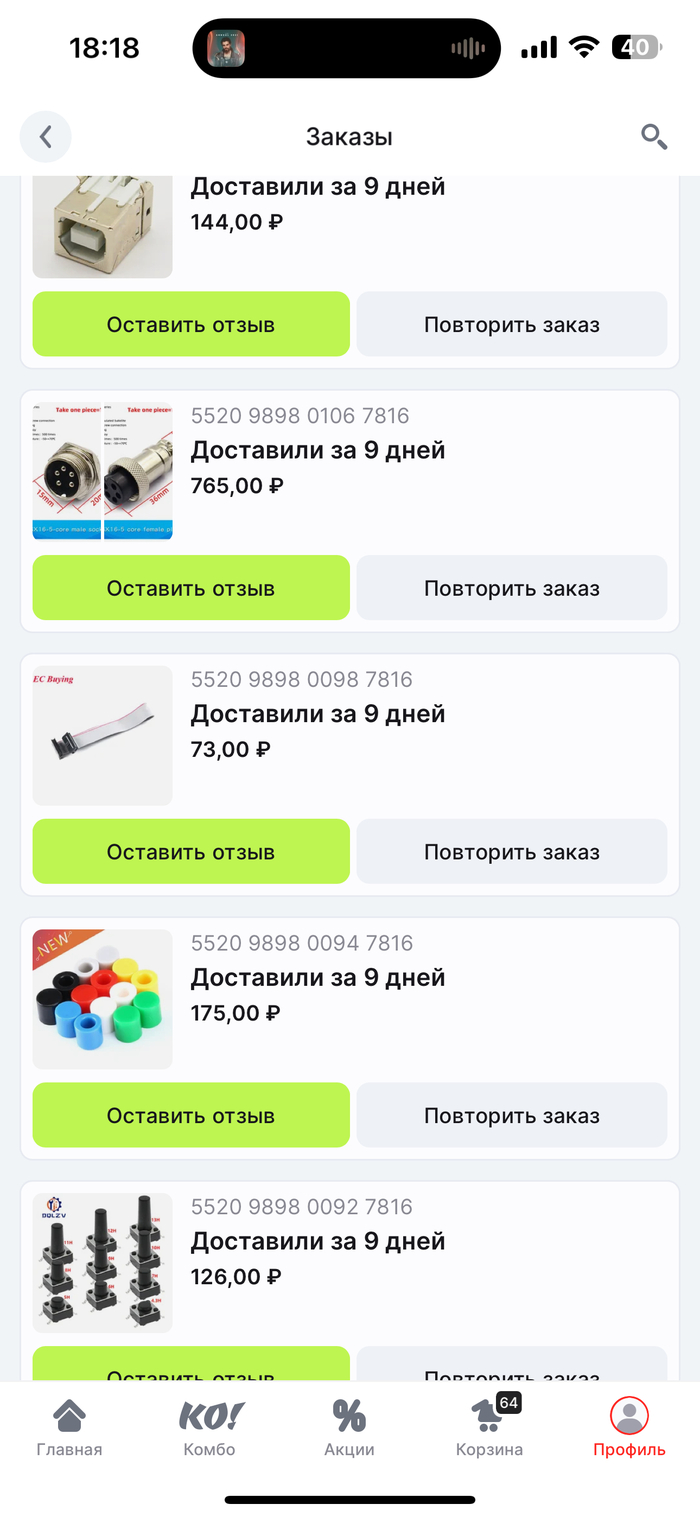

Далее с алиэкспресс пришли кнопки, толкатели и прочие радости заказанные специально для этого дела:
Собирал все мозги на макетке, так проще и быстрее:

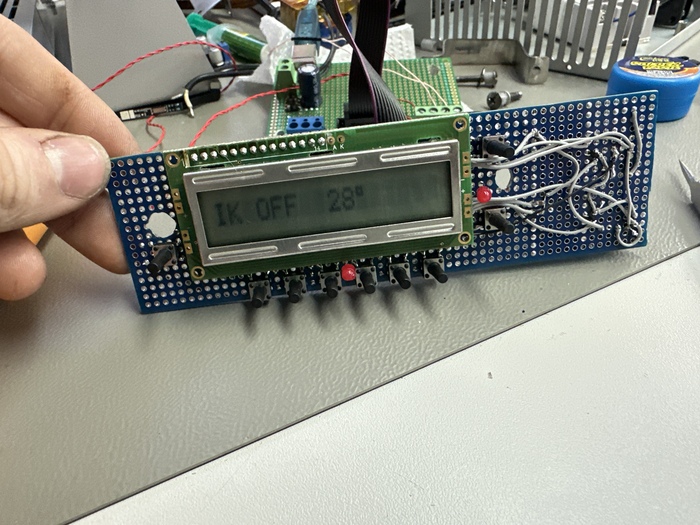

К сожалению с нормальными дисплеями с русским языком китайцы меня обманули и не прислали посылку( пришлось ставить от какого то факса, но зато sharp))). До этого был 1602, под 1601 пришлось чуть изменить работу с дисплеем, по разному устроены строчки.

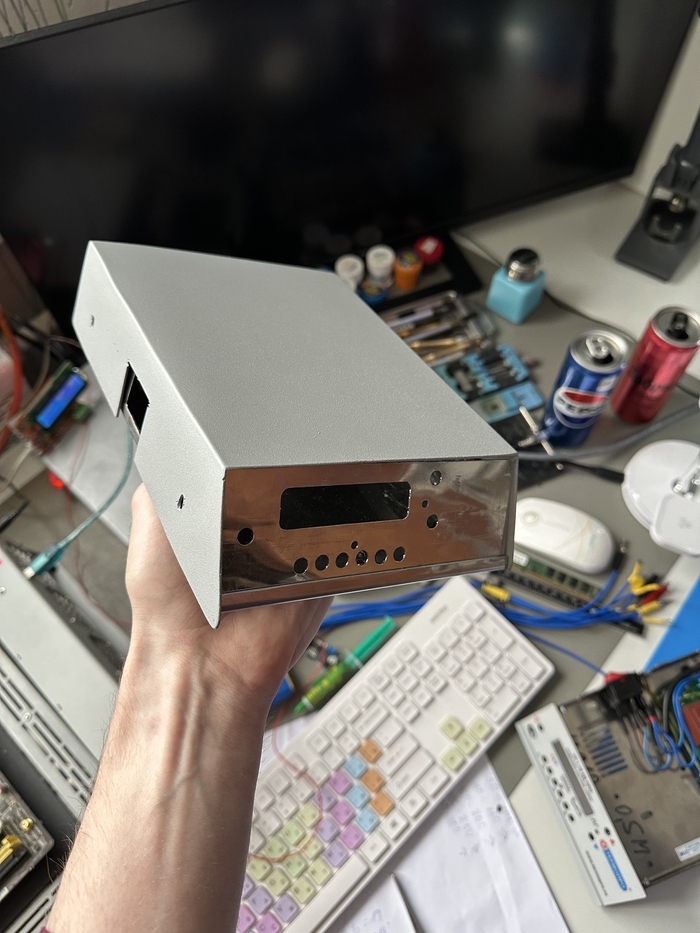

Дальше крышка, красил обычной краской в баллончике, термостойкой, ибо в наличии из матового только она была:

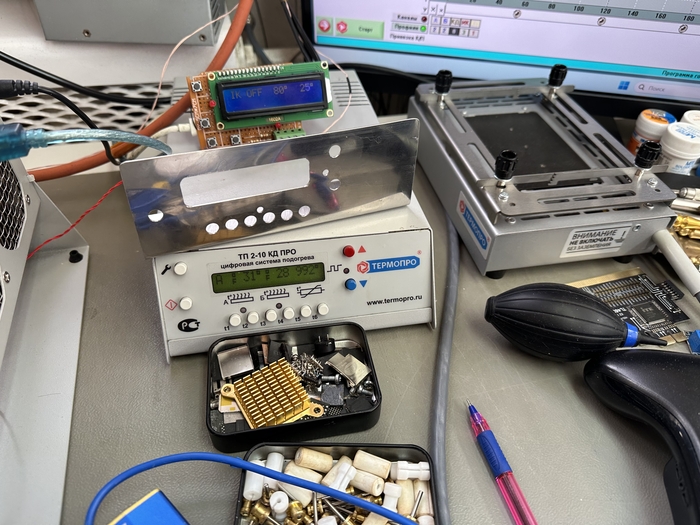

А вот красавцы вместе:

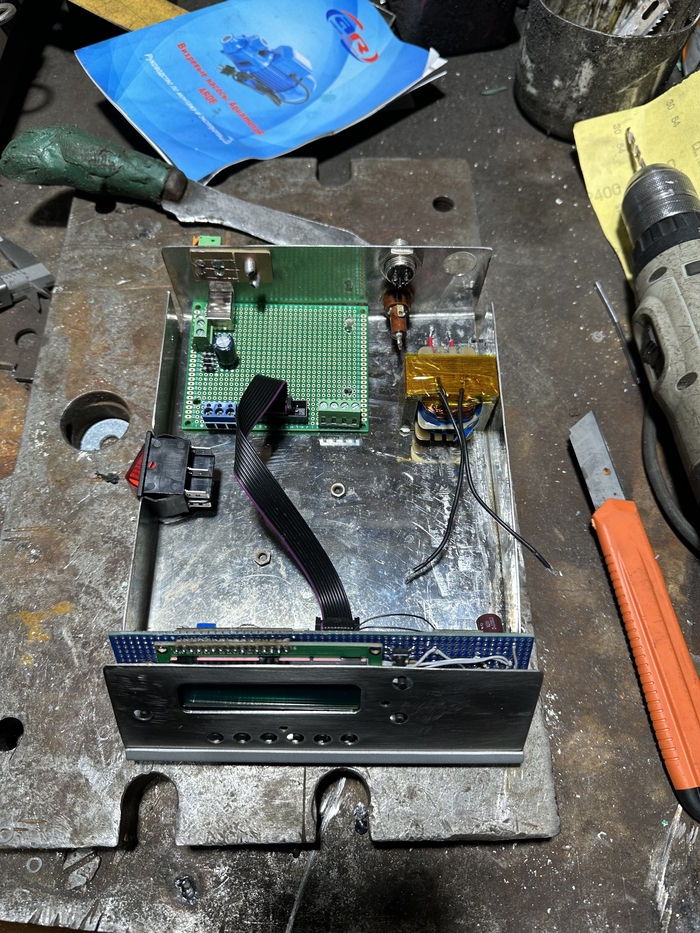

Примерка внутрянки в корпус:
Питание дисплея, пищалки, управление твердотелкой реализовано отдельным линейником, а питание мк и терморезисторов через другой линейник, тем самым на показания датчиков ничего не влияет, общее питание с трансформатора 9в, никаких импульсных преобразователей:))

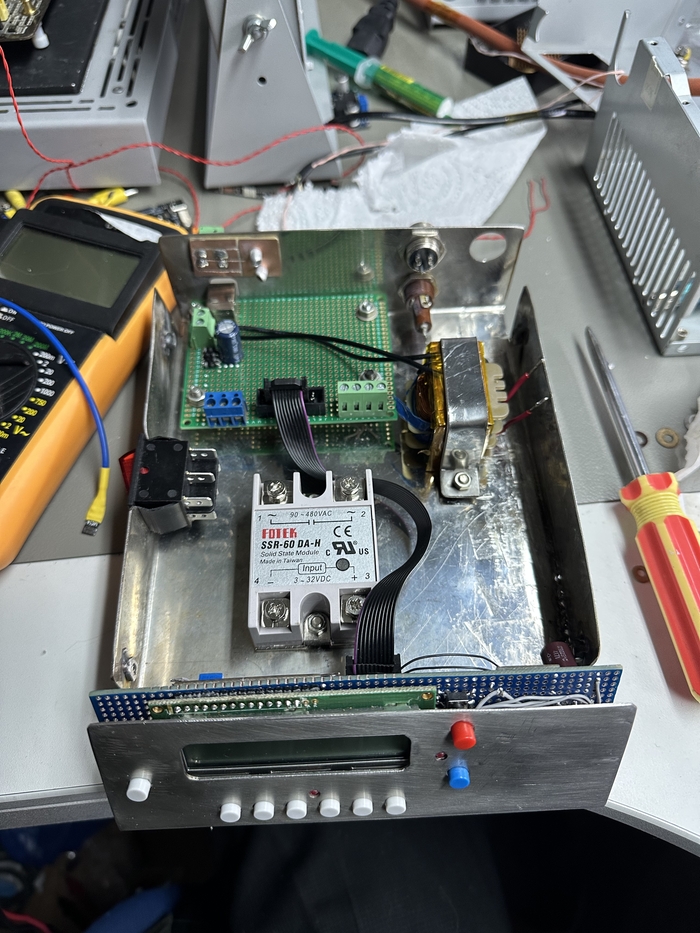

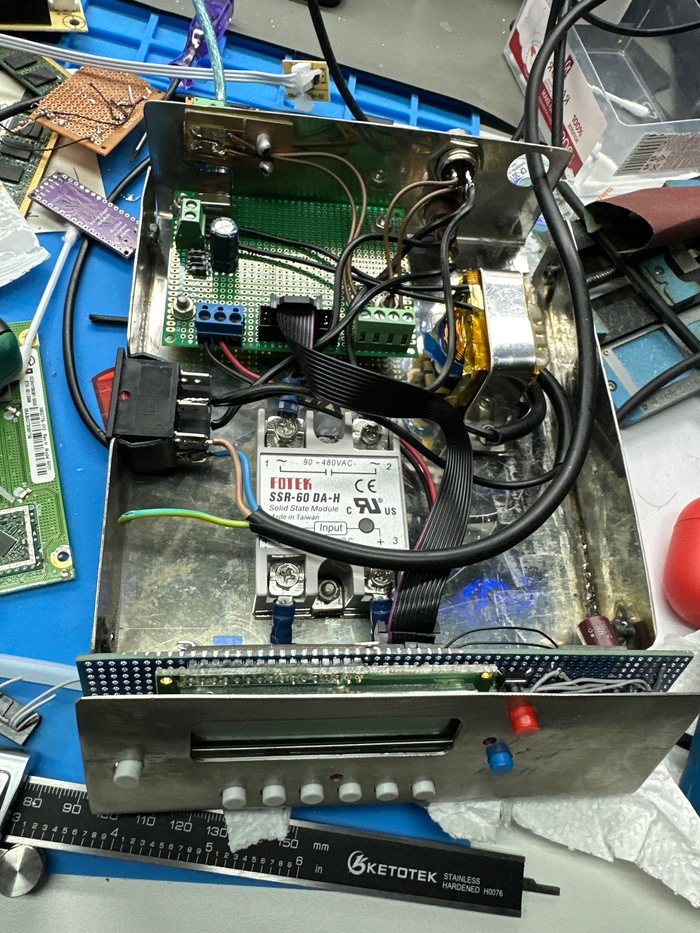

Потихоньку собираю

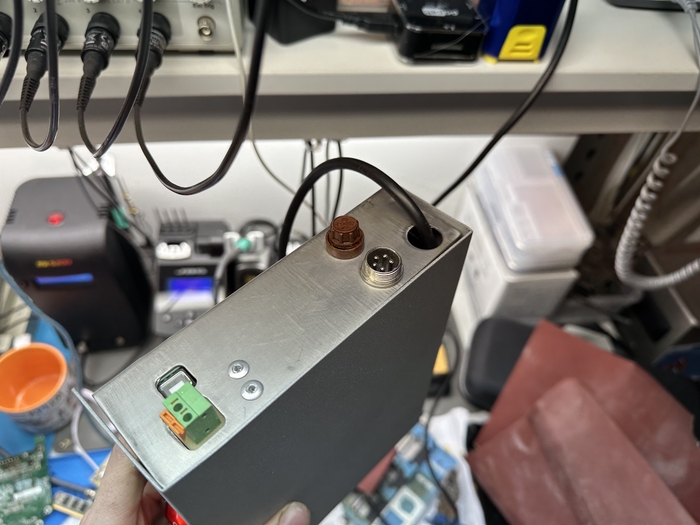

Ну и зад

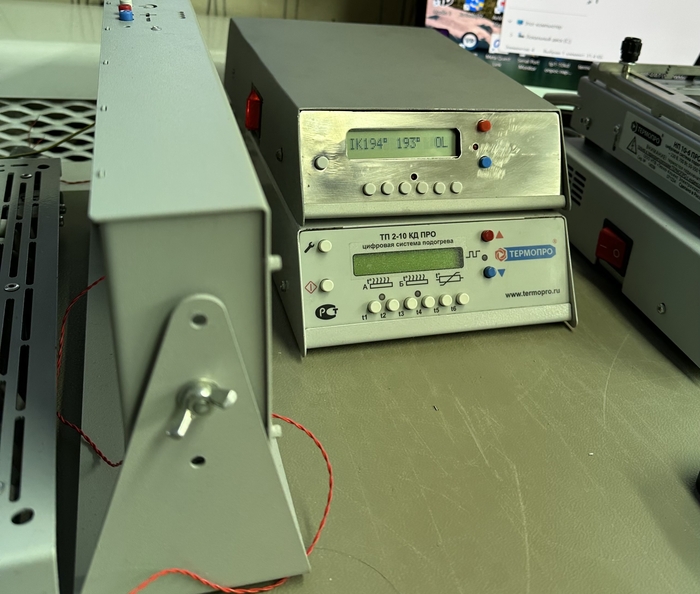

Нашел даже место для предохранителя, а вот и конечный вид
Осталось наклейку с надписями, ну и небольшое видео:
В принципе работает все, сделал в том числе и аналогичный сброс на настройки по умолчанию, через включение с зажатой красной кнопкой и в память подтягиваются все установки из кода прошивки, так же сделал небольшой сервисный режим, чтобы прописывать коэффициенты пид и делать коррекцию датчиков, возможно постепенно еще что-то буду добавлять, на этом все.
