Как я уже говорил, очень хорошо, когда у тебя понимающие заказчики. Они и сроки выставляют адекватные, и параметры будущей модели могут назвать. И самое главное - у них есть чертежи. Да, чертежи разного качества, но они обычно есть. И вот среди таких заказчиков есть уникумы, бриллианты и чудесные люди, которые могут дать возможность сделать фото и обмерить прототип.

Вот серьезно! Друзья, если вы хотите получить максимально подробную модель - постарайтесь дать доступ к прототипу, поскольку это даст настолько точное понимание будущей модели, насколько это возможно. Именно так и поступили мои заказчики с завода им. Воровского, которые заказали мне модель их буровой установки. Я не буду мучать моих читателей подробными ТТХ этой техники, скажу лишь - это вездеходная буровая установка на шасси ( то бишь основе) МТЛБУ, которая искользуется для бурения шурфов в труднодоступных регионах.

По сути, сама задача у меня вызвала живейший интерес еще при первом обсуждении. Вещь редкая, цены немалой) Да и к тому же хотелось проверить некоторые идеи, возникшие у меня во время работы над СУ-100. А уж когда я узнал о том, что будет возможность все обмерять...

После этого начался процесс проектировки. Самое интересное, что переданные мне чертежи немного отличались от реального прототипа, что и неудивительно - сама установка на тот момент еще проходила испытания, так что небольшие переделки были неизбежны, как мне сказали. Обдумав это, я решил что в спорных ситуациях, когда чертежи и фото противоречат друг другу, в качестве основного референса буду использовать именно фото)

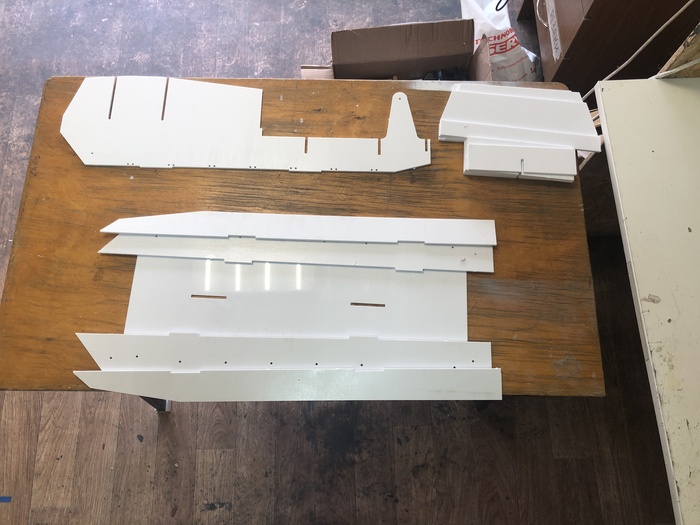

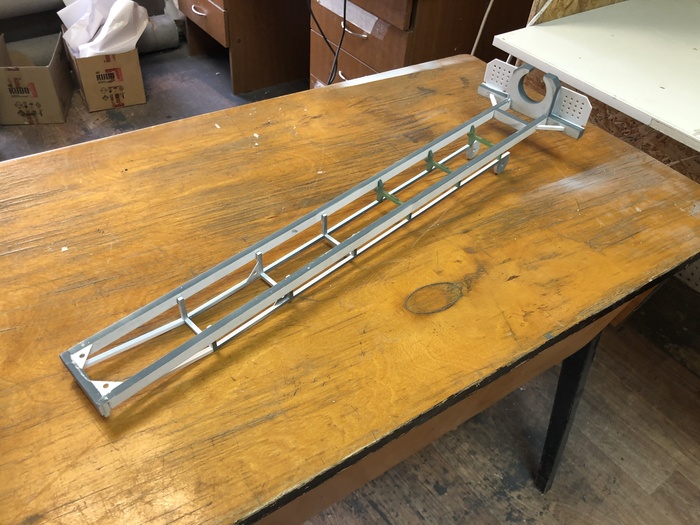

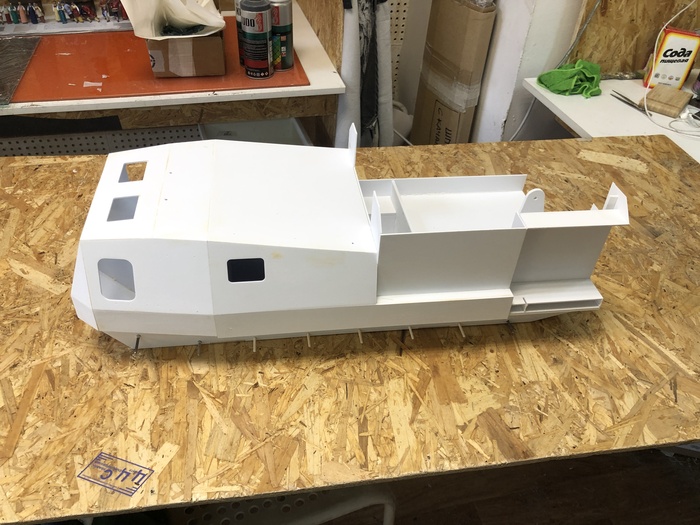

В целом, работа была очень похожа на предыдущую, но с несколькими интересными дополнениями - из-за специфической формы корпуса пришлось делать ступенчатую 3Д фрезеровку, чтобы листы обшивки хорошо состыковались между собой и правильно легли на каркас. также необходимо было показать саму буровую установку со специфическим оборудованием, и самое главное - нужно было аутентично показать сварные швы.

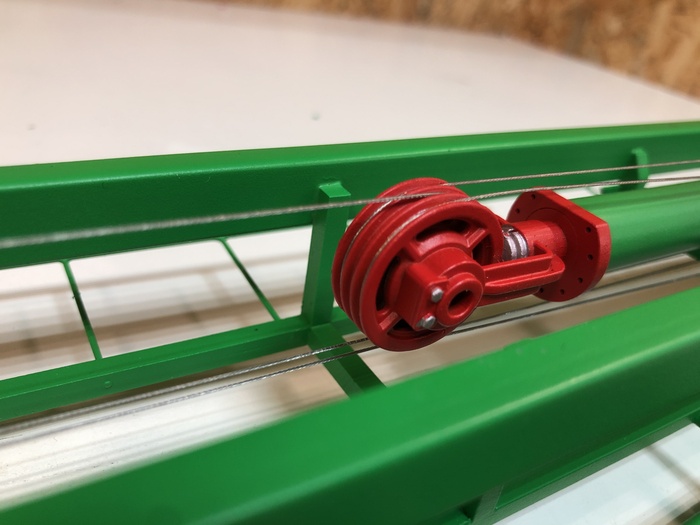

Если с первым моментом особых проблем не возникло, нужно было только правильно рассчитать углы фасок на каркасе и обшивке, то со вторым пришлось повозиться. Идти в модельные магазины мне было бессмысленно - металлических тросов такой толщины и длины у них нет. И я пошел в строительные. Вообще, мне в последнее время модельные магазины в основном бесполезны, а вот строительные - самое оно. И, наконец, третье - сварные швы. Долго обдумав все варианты, я направился в магазин для художников и взял у них контуртую краску. при аккуратном нанесении ( при этом нужно показать неровный край, что достигается частым, но легким подергиванием горлышка тюбика) получается очень симпатичная линия, которая после покраски неотличима от сварки.

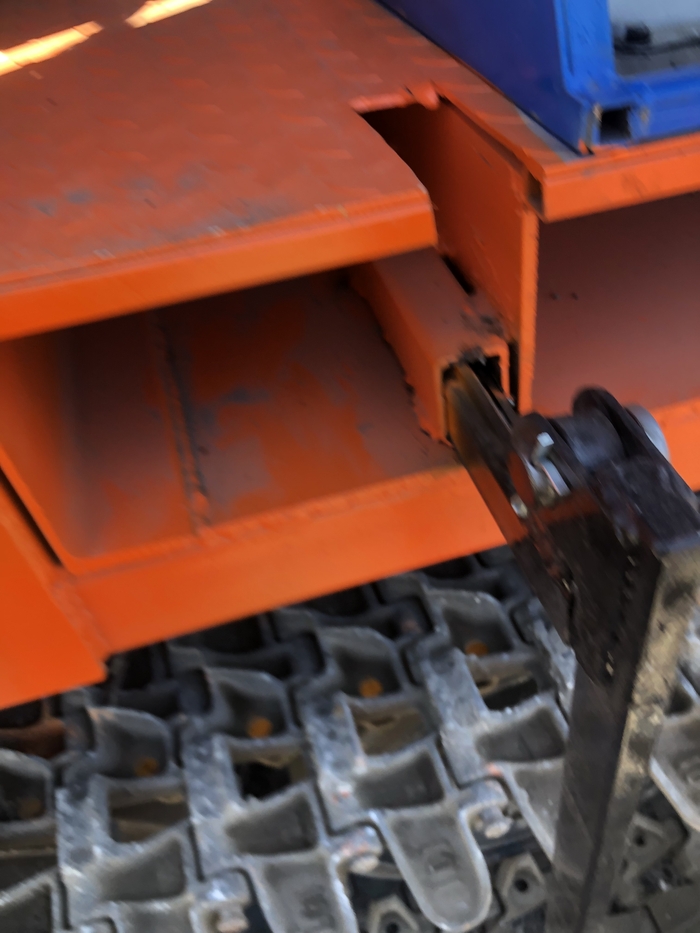

И, конечно, нельзя обойти вниманием мои любимые гусеницы - как и в прошлый раз, я распечатал траки на принтере и соединил пальцами, что бы лента оставалась подвижной. этим я достиг сразу трех целей -

а)прочное соединение,

б)реалистичные провисы,

в) удобство монтажа, когда готовая лента надевается на катки и натягивается ленивцем.

PROFIT!!!!!

Разумеется, внимательный читатель не мог не заметить "немного" не обычный цвет корпуса на некоторых фотографиях, но эту историю я расскажу в другой раз, в моей группе. В ней я планирую рассказывать некоторые лайфхаки, связаные именно с макетированием, а не с моделизмом, делиться опытом, и выкладывать процесс по текущим проектам, например, постройку огромного трёхметрового парусника) Первый пост думаю выложить ближе к выходным, так что буду ждать вас в гости)

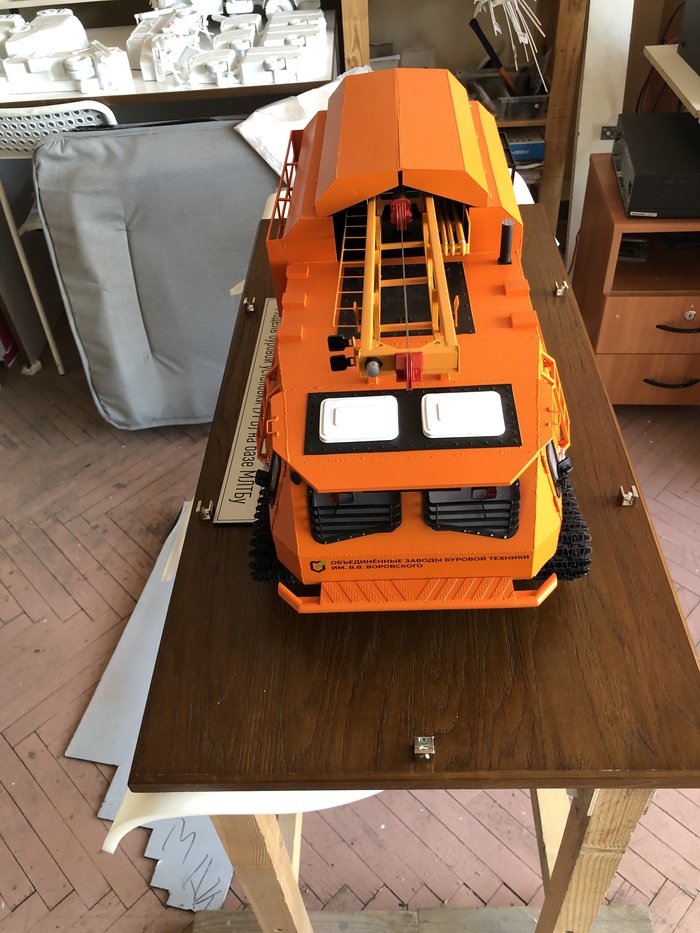

Но вернемся к нашей буровой. Несмотря на перипетии с окраской, Проект все же я добил, и заказчики были довольны))) надеюсь, понравилось и Вам!

З.Ы. Пишите больше комментариев - автор не кусается и готов отвечать)))

«Многоцелевой тягач легко бронированный», армейский вездеход-труженик принят на вооружение Советской армии в 1966 году. Конструкция получилась настолько удачной, что МТЛБ остается в строю до сих пор и, по всей видимости, еще долго будет служить в Вооруженных Силах Российской Федерации и других государств.

Простая, надежная, универсальная машина в войсках зовется «мотолыгой».

Довольно часто приходится читать и слышать, что МТЛБ давно устарела и ей требуется замена, что в корне неверно. Заменить ее невозможно, это «машина всех времен и народов».

Некоторые эксперты преемником МТЛБ называют БТР-3Ф. С моей точки зрения, абсолютно бездарное предложение. МТЛБ выпущено около 100 тысяч единиц, между тем БТР-3Ф создан на базе БМП-3, которой с 1979 года изготовлено всего-то около двух тысяч. Если сравнивать цену машин, разница будет в разы. Достаточно напомнить о тираже «мотолыги», количестве модификаций и всевозможных моделей. Тягач – рекордсмен в своем классе, и это бесспорно. Однако признаем: у МТЛБ слабоваты бронирование и вооружение – машина не предназначалась для поля боя. В принципе это устранимо, поскольку конструкторы тягача заложили массу возможностей для модернизации. К примеру, вполне осуществимо разнесенное легкосъемное бронирование, которое можно разместить на машине или хранить отдельно. При переброске к месту боевого применения МТЛБ в зависимости от условий будет комплектоваться различной защитой, включая динамическую. Все зависит от того, на каком ТВД, в каких рельефе и климате предстоит действовать, что за противник и чем вооружены его подразделения.

Проведем анализ характеристик МТЛБ по основным показателям: огневая мощь, защищенность, подвижность, командная управляемость. Рассмотрим как имеющиеся на вооружении образцы, проходящие через стадии испытаний, так и варианты машин, которые реально разработать на основе старой доброй «мотолыги».

Показательный «Штурм»

Поскольку тягач создавался для транспортировки артиллерийских орудий, расчетов и боезапаса, то у МТЛБ огневой мощи, собственно говоря, нет – штатный пулемет предназначен для самообороны. Однако возможна установка любого вооружения, начиная с крупнокалиберных пулеметов, ПТРК, ЗРК и заканчивая артиллерийскими комплексами калибра 120 миллиметров. Стоит отметить, что для этого существует четыре основных варианта: в башне, вынесенное в необитаемом модуле либо легкосъемное, буксируемое.

Станция наземной артиллерийской разведки СНАР-10 «Леопард»

Рассмотрим данные возможности применительно к организационно-штатной структуре мотострелкового батальона. В пехоте широкий выбор оружия – начиная с калибра 12,7 миллиметра и заканчивая 40 миллиметрами. Кроме того, вполне возможна установка башни с вооружением от БМП-1. Хотя на современном этапе она считается устаревшей, их очень много в арсеналах ВС РФ и армий других стран. Целесообразен и вариант с оснащением МТЛБ башней БМД-2 с 30-мм автоматической пушкой. Как вынесенное вооружение приемлемы 23- и 30-мм пушки. «Мотолыги» с таким «обвесом» давно прошли испытания и состоят на вооружении многих иностранных армий.

Кроме того, необходимо оценить установку на МТЛБ и МТЛБУ башни с вооружением от БМП-2, тем более что массогабаритные показатели позволяют провести такое переоснащение. Например, в Болгарии на шасси МТЛБУ «посадили» двухместную башню с 23- и 30-мм пушками. Не стоит забывать и о БМП-3. В Российской армии этих машин сравнительно мало, но в зарубежных ВС их насчитывается более 700. Если для стандартной «мотолыги» башня БМП чрезмерно тяжела, то для установки на МТЛБУ вполне подойдет. В итоге реновированный тягач становится действительно многоцелевым.

Станция засечки ядерных взрывов

Широк выбор оружия для противотанковых подразделений: по большому счету на МТЛБ возможно установить любой ПТРК как отечественного производства, так и иностранного, например комплекс 9П148 на базе БРДМ-2. Довольно долго на вооружении ВС РФ находится ПТРК «Штурм-С» в модульном исполнении и оснащенный ПТУР со сверхзвуковой скоростью полета. Машина хорошо себя зарекомендовала. Это яркий пример размещения ПТРК на шасси МТЛБ.

Для экспорта в страны с ограниченным бюджетом можно укомплектовать тягач с 107-мм безоткатным орудием Б-11 в качестве легкосъемного, при этом повысится его мобильность. А чтобы установка получила высокие огневые возможности, имеет смысл приспособить 100-мм противотанковые ракеты «Басня» и аналогичные для запуска из БЗО Б-11. В этом случае в боекомплекте могут появиться не только кумулятивные и осколочные выстрелы, но и управляемые ракеты. Огневые возможности машины приблизятся к потенциалу БМП-3.

Думается, есть необходимость проработать вариант установки на шасси «мотолыги» башни САУ 2С25 «Спрут» с целью получения разновидности легкого плавающего танка.

«Цветы» в ассортименте

На вооружении ВС РФ да и многих иностранных армий долгое время находится САУ 2С1 «Гвоздика». Она прекрасно себе зарекомендовала и еще будет востребована, но сегодня – время ее частичной модернизации. Назрела установка современного радиоэлектронного оборудования. Данная машина – яркий пример размещения тяжелого вооружения на базе МТЛБУ.

Пожарная машина на базе шасси МТЛБ

Не так давно на вооружение принята САУ 2С24 «Хоста», которая входит в состав минометных батарей мотострелковых бригад. В Российской армии имеются 100-мм противотанковая пушка МТ-12 и гаубица Д-30, они буксируются тягачом, но есть возможность данные орудия сделать самоходными, установив их на корпус «мотолыги» в кормовой части, по типу советской 2С5 «Гиацинт». Как известно, иностранные конструкторы прорабатывали варианты установки артиллерийского вооружения на МТЛБУ.

Стоит вспомнить и реактивные системы залпового огня, в ВС РФ они установлены исключительно на колесные шасси. Однако колесный ход ограничивает проходимость. Соответственно имеет смысл установить РСЗО и на гусеничные шасси, например БМ-14-16 на МТЛБ, а платформой для «Градов» отлично послужит МТЛБУ.

На вооружении артиллерийских подразделений и частей состоит довольно большое количество буксируемых орудий. Испытанный временем тягач вполне способен транспортировать любое из них, вплоть до современных 120-мм пушек «Нона-Б».

В артиллерийских подразделениях, на вооружении которых имеются САУ 2С9 «Нона», есть машина управления 1В119 «Реостат» на шасси БТР-Д. В принципе этот комплекс можно посадить и на другую гусеничную машину, в частности на МТЛБ. Да и подвижный разведывательный пункт ПРП-4 логичнее размещать на «мотолыге».

Машина разминирования, ВС Польши. Фото из архива автора

Из радиолокационных средств в артиллерийских частях имеется на вооружении станция наземной артиллерийской разведки СНАР-10. Это воистину ярчайший пример размещения вооружения на базе МТЛБ. СНАР-10 по своей массе и габаритам приблизительно равна башне БМП-2, это лишний раз показывает: на тягаче можно разместить любое оружие мотострелковых, танковых, артиллерийских частей Сухопутных войск.

Самым сложным и до конца не решенным остается вопрос обеспечения ракетами и боеприпасами частей и подразделений в бою. В основном боезапас подвозят автомобилями, у которых, как известно, есть ограничения по проходимости, и они крайне уязвимы. Соответственно целесообразно в артиллерийских подразделениях иметь некоторое количество бронированных транспортно-заряжающих машин на базе МТЛБ или МТЛБУ.

Вместо ГАЗа и «Урала»

В армии Казахстана стоит на вооружении 120-мм миномет «Айбат», размещенный на МТЛБ. Однако это не самое удачное решение, поскольку есть ограничение в количестве возимого боеприпаса. Такой миномет логичнее было установить на базе МТЛБУ.

Идем дальше: размещение 82-мм миномета 2Б9 «Василек» на шасси ГАЗ-66 – неудачный проект. Вес и габариты установки довольно большие, погрузка и выгрузка занимают время. Быстрая буксировка невозможна, так как миномет склонен к опрокидыванию. Более целесообразно разместить «Васильки» на базе МТЛБ, такую установку впервые опробовали и активно применяли в Афганистане, где она себя полностью оправдала.

В Сухопутных войсках широко и повсеместно используется 120-мм миномет 2Б11 «Сани», базовым носителем избран все тот же ГАЗ-66. Машина явно перегружена. Только с переходом в некоторых воинских частях на шасси «Урал» положение улучшилось, появилась возможность возить увеличенный боекомплект. Но проблемы с проходимостью и защищенностью остались. Да и на развертывание требуется гораздо больше времени по сравнению с самоходными установками. Так что «Сани» гораздо эффективнее возить на «мотолыге», по типу 240-мм миномета «Тюльпан», так как есть возможность быстрого развертывания при помощи гидравлических приводов.

И «Зоопарк» в придачу

Уникальным средством противовоздушной обороны стала ЗСУ «Шилка» – 20 лет ей не было равных в классе. Сегодня это оружие считается устаревшим, но «Шилок» в войсках еще много да и на вооружении армий других стран хватает. Компактную установку, отлично зарекомендовавшую на полях боев, вполне возможно поставлять на экспорт, размещая на базе МТБУ.

На смену ЗСУ-23-4 «Шилка» пришел комплекс «Тунгуска» на шасси Мытищинского завода, но в мотострелковых частях целесообразнее поставлять этот ЗПРК в комплекте с МТЛБУ.

Сегодня обрел широкую популярность боевой модуль «Байкал» с 57-мм пушкой, уже создана действующая установка на базе БМП-3. Такой же вариант возможен и на МТЛБУ.

На этом же шасси хорошо устанавливается различное обеспечивающее оборудование, в том числе и РЛС: автоматизированный радиолокационный комплекс АРК-1 «Зоопарк» 1Л219, ППРУ «Овод», командный пункт 9С737 «Ранжир», малогабаритная РЛС 1Л 122-2Е, РЛС комплекса «Барнаул-Т» 9С935.

На «мотолыгах» приживутся и средства РЭБ, инженерное вооружение и техника, РХБЗ. Гусеничные «лошадки» пригодны для нужд медицинских подразделений и инженерных войск.
