Прежде всего, прошу прощения за долгий перерыв в написании постов. Муза, она, знаете ли, та еще капризная барышня...
Итак, прошлый пост завершился строительством дороги к месту, где предполагалось возведение дома. Хочу напомнить, что, после долгих мучений и метаний, выбор пал на геодезический купол или, в простонародье - геокупол. Тема достаточно интересная и в интернете можно найти кучу всего в этом направлении строительства. Но, как оказалось, все, что есть - это лишь общие указания, советы и описание лишь малой толики опыта. Технической документации на иностранческом, а тем более не русском, языке я не нашел. Благо, выбранная мной технология строительства была частным подвидом каркасного домостроения, поэтому в расчетах опирался на все тот же СП 31-105-2002 "Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом". Кроме того, "курил" интернет про наших и зарубежных куполостроителей. Особую мотивацию получал от команды Natural Spaces Domes из США (тык).

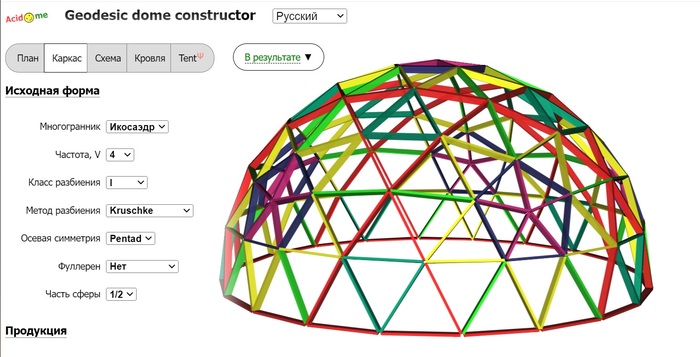

Этап проектирования был пройден при помощи "SketchUp 2020" и замечательного ресурса acidome.com .

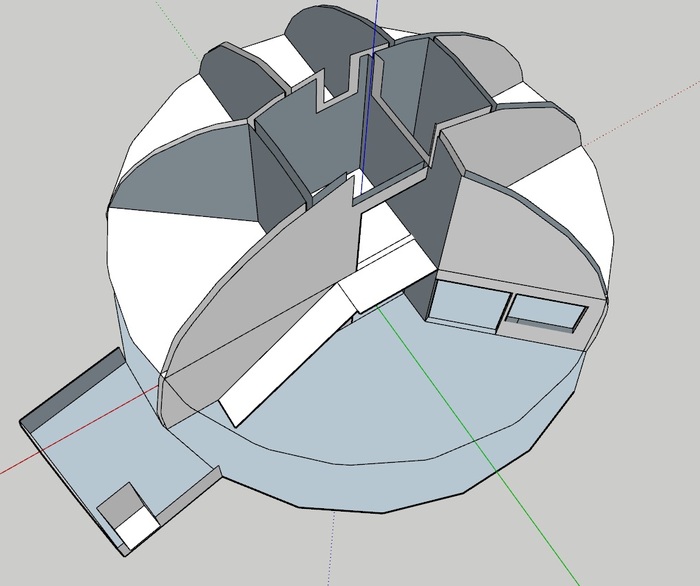

Купол, для максимальной экономии материалов и обеспечивающий необходимый нам набор помещений, получился диаметром по внешнему контуру чуть более 13 метров. Заранее прошу прощения за качество и "красоту" схем, так как цели довести до состояния "конфеты" не стояло, важны были расчеты и общее представление. Внешне все это выглядело так:

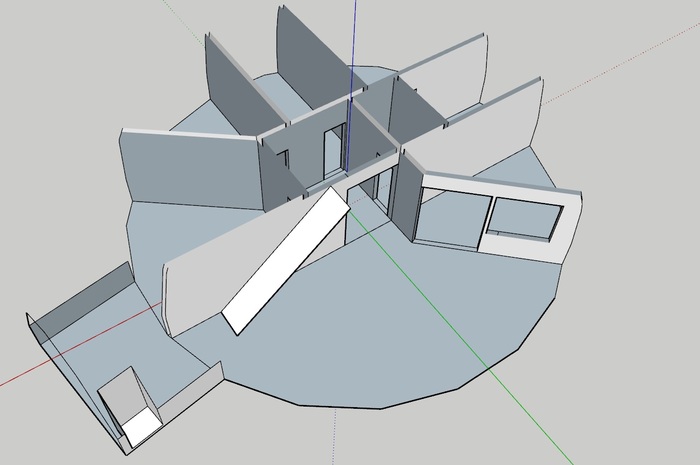

Планировка первого этажа (большое помещение - зал и от него по часовой стрелке: гостевая, игровая, кладовая, гардероб, прачечная, кухня, маленькое помещение - туалет/ванная):
Второй этаж (второй свет над залом и от него по часовой стрелке: детская 1, детская 2, кабинет, взрослая спальня, взрослый туалет/ванна, детская 3, маленькое помещение - туалет/ванна для детей):
Схема купола была, примерно, такой:

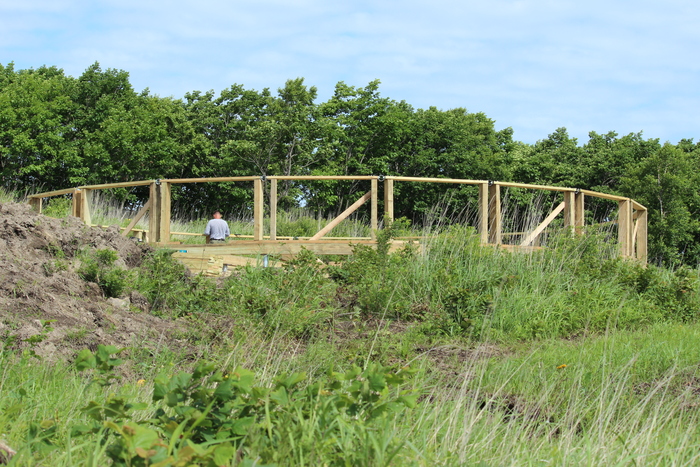

Купол опирался на "райзер" (вертикальная стена по периметру основания) высотой 1 метр.

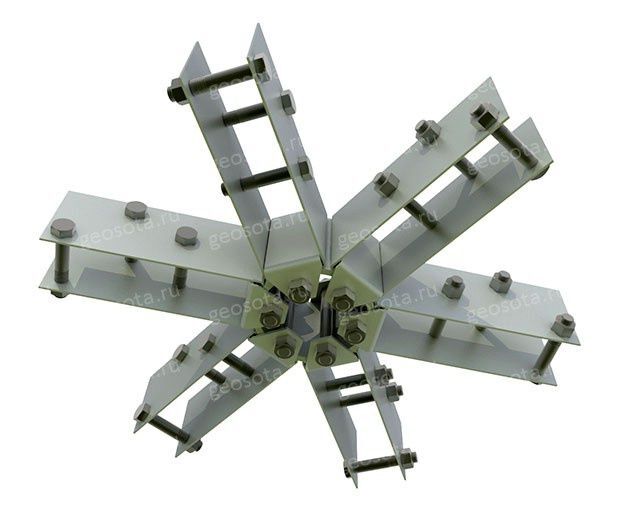

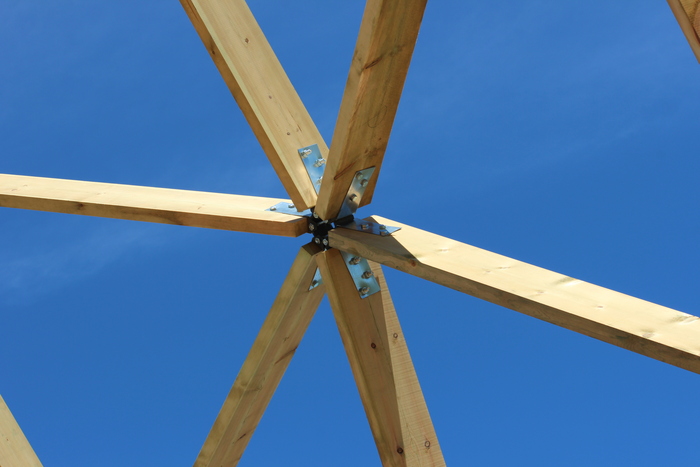

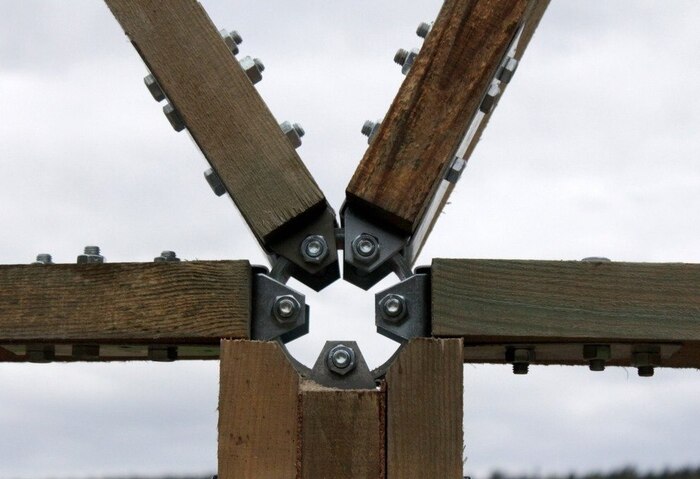

В качестве ребер каркаса была выбрана сухая строганная доска 190 на 45 мм. Для соединения использовались металлические оцинкованные коннекторы:

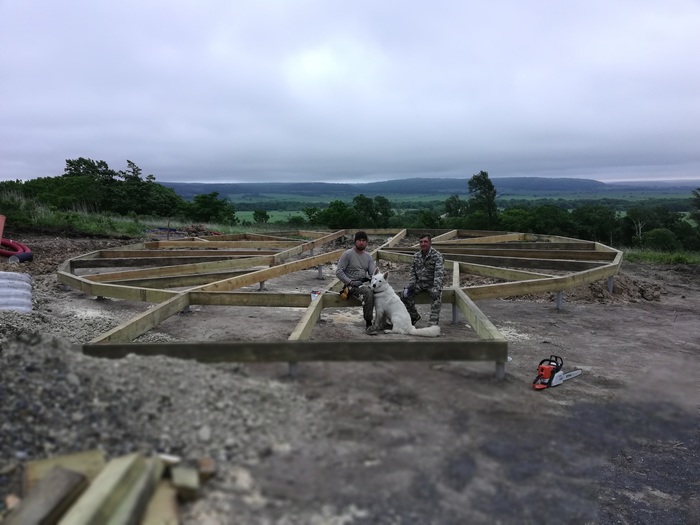

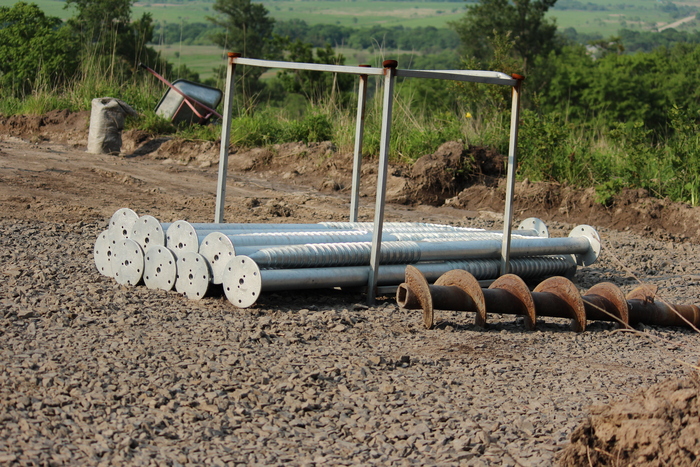

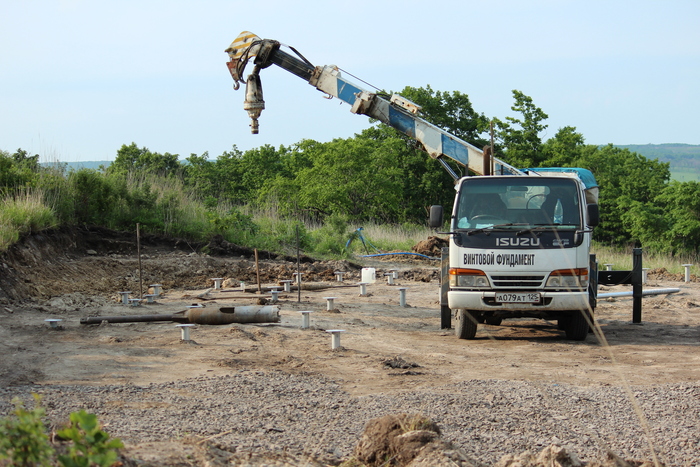

Фундамент - винтовые сваи 2,5 метра, хоть я и был противником и не доверяющим надежности данного типа конструкции, в, в следствие сложившихся обстоятельств, утепленная шведская плита ну никак не получалась. Сваи монтировала сторонняя организация, так как собственного опыта и необходимого оборудования у меня не было.

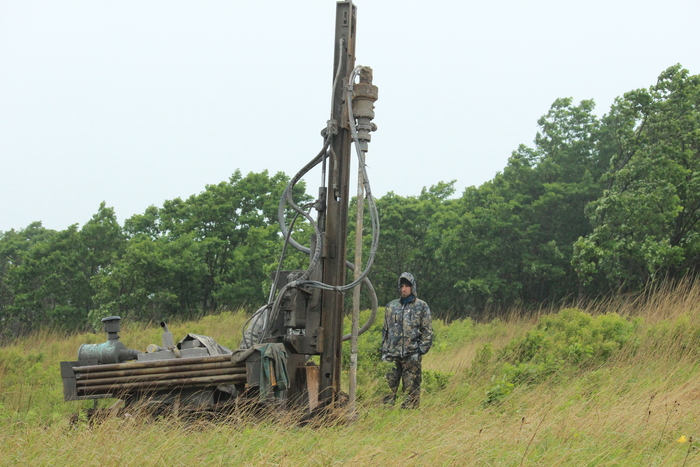

Заранее пробурили скважину под воду и установили канализацию (локальная очистная система "ТОПАС"), завели все под фундамент.
Кстати, может кому пригодится при проектировании дома. Все, так называемые, "мокрые помещения", то есть те, куда планировался подвод воды, смежные, что значительно упрощает подвод коммуникаций. А так как они еще и прилегают к подсобным помещениям, где нет необходимости скрытого монтажа, то все, что остается - проложить в них трубы и ввести в нужные помещения через стену. Кроме того, в дальнейшем, открытый монтаж упростит обслуживание инженерных систем.
Короче, настал июнь 2018 и все заверте...

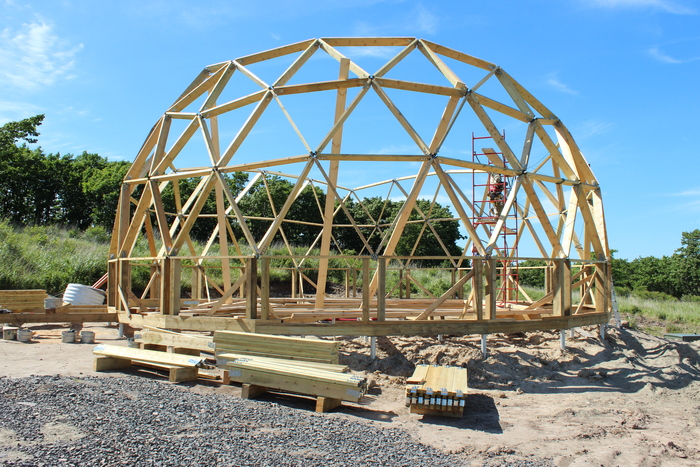

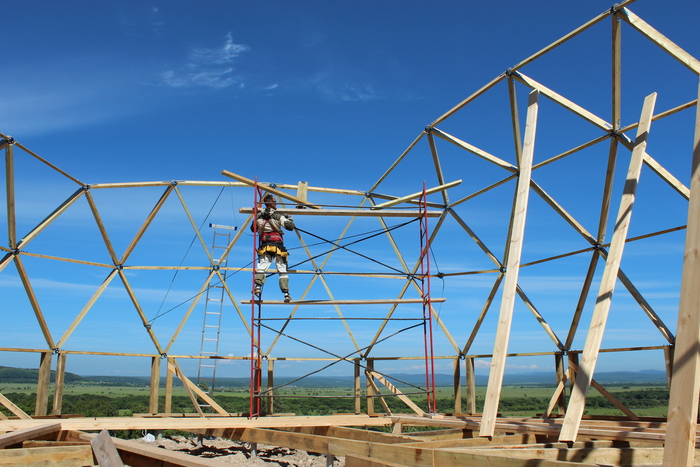

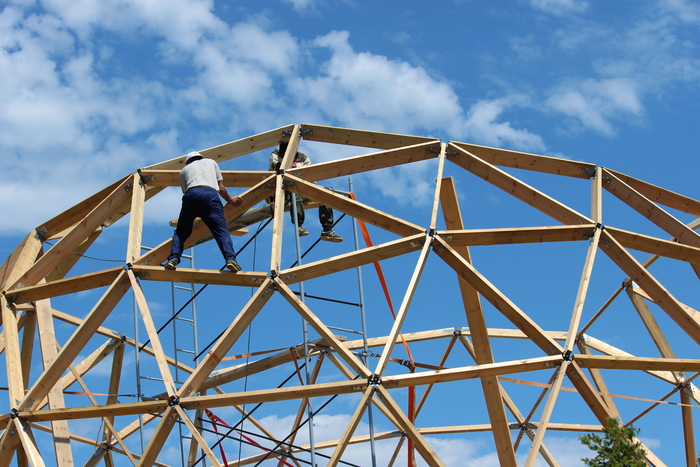

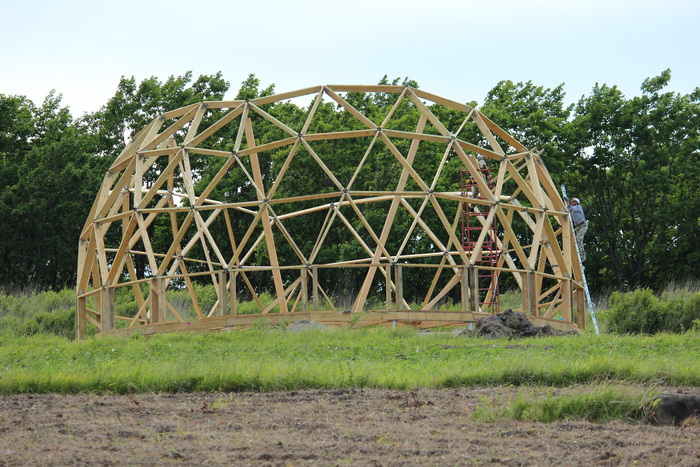

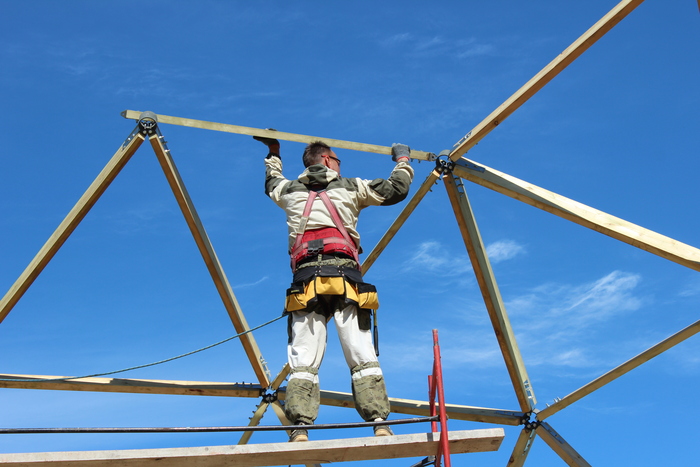

Ну и далее непосредственно сам каркас купола

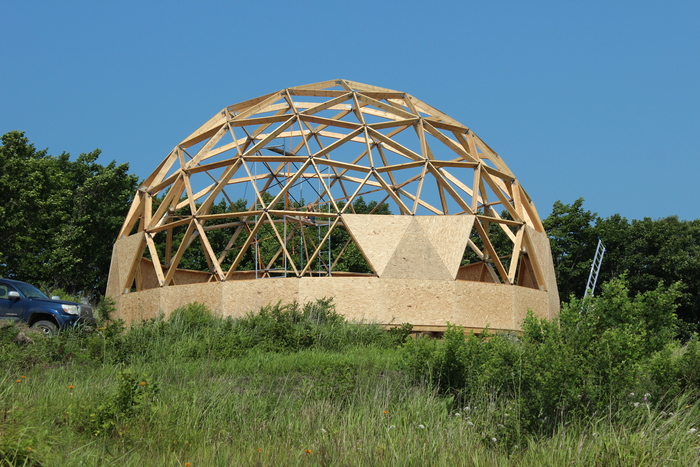

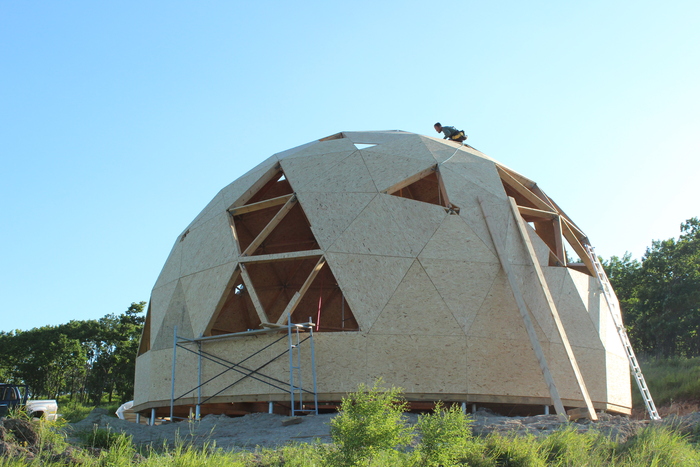

Пошла обшивка - плита ОСП-3 22 мм.

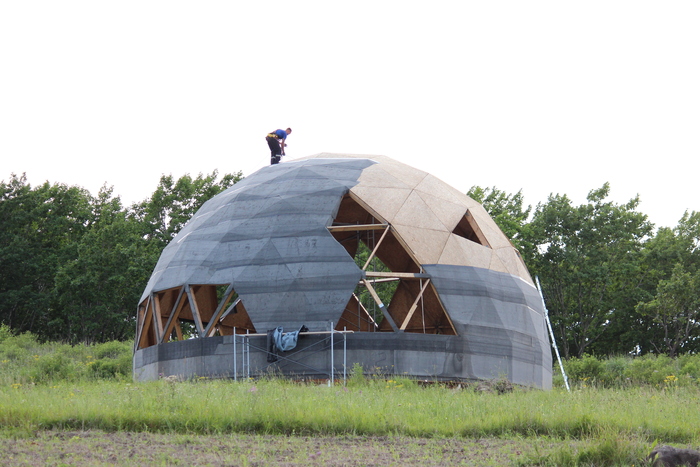

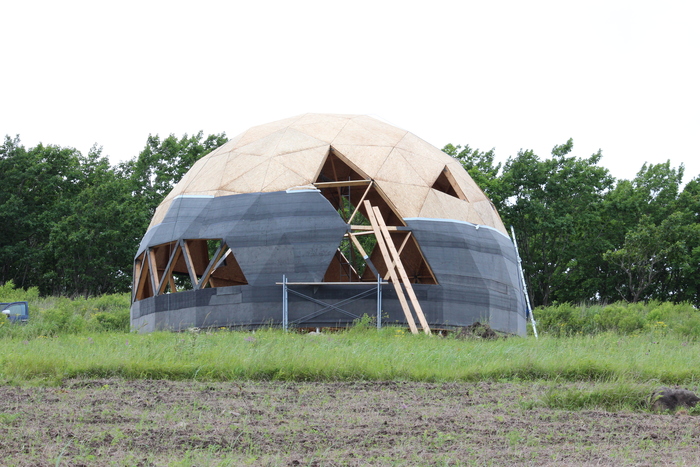

На обшивку еще две с половиной недели. А далее - гидроизоляция под будущую гибкую черепицу. Использовал самоклеящийся ковер отечественного производства
Был белый, стал черный. Зато непромокаемый. К сожалению не смог найти фото полностью оклеенного купола.
К началу гидроизоляции тесть уехал домой, поэтому пришлось трудиться одному, так как дети маловаты, а жена на предпоследнем месяце беременности. Самым сложным в этом деле было забираться и спускаться. При этом нужно было ничего не забыть, иначе приходилось спускаться и все по-новой! Разумеется, использовал страховку и любезно предоставленное знакомым снаряжение для промышленного альпинизма.
На этом этапе снова заезжал Андрей "9-й гектар" и снял очередной ролик, который в данном посте будет последним возможным файлом. За сим позвольте откланяться, продолжение будет на днях. Честно-честно. Откладывать на 2 гада, как в прошлый раз, не буду.
