Всем доброго времени суток.
В этой статье попытаюсь описать весь свой опыт использования платы manta m4p от компании bigtreetech. Начну с того, что для меня прошивки, программирование и все вот это вот програмное - боль и страдания. Но в условиях необходимости приходится как то крутиться. Необходимость появилась неожиданно. У меня оооочень давно в коробке лежал tronxy xa400sa pro (вроде так, я в моделях этой компании не понимаю ничего вообще), и мне пришлось его доставать, так как был срочный заказ на печать большого количества изделий, достаточно больших. В итоге пока собирал принтер понял, что шлейф экрана у тронкси порван (частично). Попытался я найти этот шлейф - безрезультатно. Собрался и поехал в магазин по 3д запчастям в Химки. Приехал, попросил парней что-то, что быстро и понятно можно настроить. В итоге это оказались две платы - Manta m4p с модулем CB1 и BTT octopus pro под rrf. Взял в итоге обе, но проверил и настроил соответственно первую.

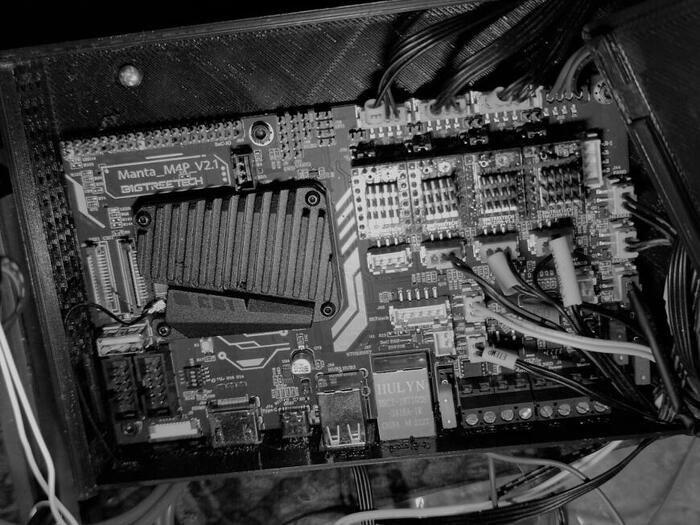

Теперь о самой плате: она компактная( с учетом что cb1 модуль заменяет пишку), но при этом имеет ограничения по подключениям моторов в количестве 4 штуки. Сначала думал что хватит, потом понял что не хватит, в итоге включил фантазию, хватило)
С подключением у меня сложностей фактически не возникло. Провода вентиляторов только местами надо было менять, остальное все в первозданном виде и подключилось.
По прошивке были танцы все таки. При том, были они по сути, из-за усложненного туторилала от самих BTT. По итоге все оказалось гораздо проще и быстрее.
Итог таков - я увидел, что клиппер запустился с экраном Mainsail. Важная информаци: Если вы купили плату и все сделали правильно, но при включении у вас не стартует klipper и сразу выключается, то вероятнее всего вы не подключили термистры. Без их подключения принтер сразу же уходит в ошибку.
На графике температуры не откалиброванный PiD, так как только сменил штатную голову, а откалиброваться забыл)
Все управление принтером осуществляется удаленно. Я сначала думал подключить экран простенький (эти мысли пока меня не оставили), но пока, после нескольких печатей, острой необходимости нет.
Можно посмотреть карту высот
Так же есть возможность посмотреть, что за файл лежит на флешке и как он будет выглядеть по запершению печати
И еще есть возможность удаленно следить за перемещением принтера по положению сопла относительно начала координат
Возможен и просмотр истории принтера - сколько файлов допечатано, сколь отменено и тд
И наконец самая важная вкладка - Machine. Тут лежит файл конфигурации принтера, экрана температура и загрузка MCU, версия прошивки и т.д. В общем тут все мозги). так же тут можно обновлять плату так же через wifi.
По поводу Файла конфигурации принтера (собственно единственный файл, который я открывал и изменял во вкладке Machine)
Весь спект настроек ниже
Что и как в этих настройках пришлось застронуть, что принтер начал печатать? - почти ничего. Инвертировал направление одного мотора путем добавления знака "!", поменял назначение пина probe, так как изначально конфиг настроен под принтер Voron мелкий, а в них установлен bltouch отдельно (могу ошибаться). В моем принтер датчиком калибровки стола выступает концевик по z, он же и индуктивный датчик на голове принтера. Так же в файле конфигурации поменял область печати и передвижения, скорости, ускорения и offsetы. В целом то это все. что мне пришлось сделать внутри конфига.
Грубо говоря, если бы я не пытался бы сделать все по мануалу btt, а нашел бы более правильный мануал сразу, то принтер бы начал печатать в тот же день. Ни беготни с флешкой, ни гадкого Vscode и подобных программ, ни тебе фигпоймипочемутынекомпилируешьсясраныйMarlin. В общем все очень быстро, просто, понятно. Тем более что в интернете почти под каждый принтер можно найти конфигурационный файл, после чего вы просто копируете с него все что вам нужно и работаете. ВАЖНО: В файле конфигурации не надо менять все пины, они у вас уже будут выставлены правильно. Исключением, как в моем случае, могут быть пины концевика или зонда и наверное все.
Чем же дилетанту, вроде меня, полезен и удобен Klipper на первый взгляд?:
Все управление через wifi с телефона или ноутбука/ПКДостаточно просто настроить файл конфигрурации принтера Можно просмотреть что за файл лежит на флешке и что он напечатает (для меня важно, так как бывало печатал фигуру более чем из 60 частей, а называл их цифорками и не всегда было понятно что там есть)Я бы тут сказал, что качество печати, и скорее всего оно так, но принтер сейчас находится в стадии допилинга. Надо устрановить директ, откалибровать Pid, разобраться с imput shaping и т.д. Скорость передачи по wifi отмечу отдельно!!! в сравнении с тем же медведем, где тяжелый файл может передаваться 10 минут, тут все залетает за секунды.Теперь же для продвидвинутых дядек, зачем Klipper им?:
Невероятно гибкая настройка всего, что делает принтер. Imput shaping, pressure advance, Uart mode, туча макросов, которые можно настроить так, что принтер тебе еду будет подогревать или светомузыку включать, когда принтер печатает. Полет фантазии тут ограничем только временем и количеством интерфейсов подключения.
Собственно примеры работы принтера (не забывайте, что принтер находится в стадии допилинга по механике) вот такие:
Для принтера франкенштейна - пойдет. Как принтер будет полноценно готов - будет другая статья уже со всеми доработками. Пока все же про плату)
По итогу: плата с прошивкой меня поразили своей простотой и удобством. Я понимаю, что для многих, таких же как я, нелюбителей компьютерного шаманства и у кого слово "Linux" сравнимо с люцифером, такая перемена будет проблематично. Но я считаю, что такой шаг, хоть и вынужденный, открыл для меня чуть больше. Подобное обновление мне подарило удобств как минимум. А все мы стремимся к комфорту, так что я остался доволен.
В планах теперь запустить мне и RRF прошивку, скорее всего на этом же принтере, так что есть небольшая вероятность, что эта плата уйдет на Anycubic predator (она и по пинам более подходит, да и склееный ремень синхронизации на 400м принтере не лучшее решение, хоть и проблем с осью z не увидел).
P.s. Цена за весь комплект обнов вышла в районе 8т.р.
Так же есть возможность собрать аналог raspberry pi от Btt путем покеупки модулей cb1 и pi4b. По цене выйдет около 4т.р. Там уже можно подцепить сразу несколько устройств не вытаскивая старую плату из вашего принтера. Тоже не плохой вариант) Всем спасибо за внимание, не болейте)
