"Саста" выпустила новый высокотехнологичный 5-ти осевой станок

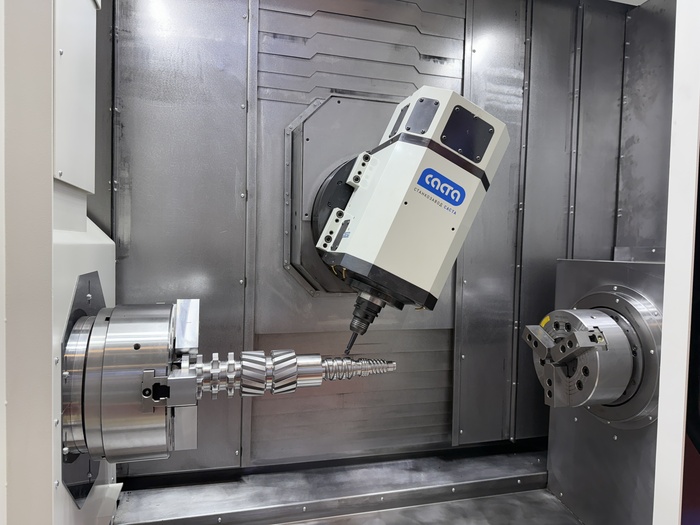

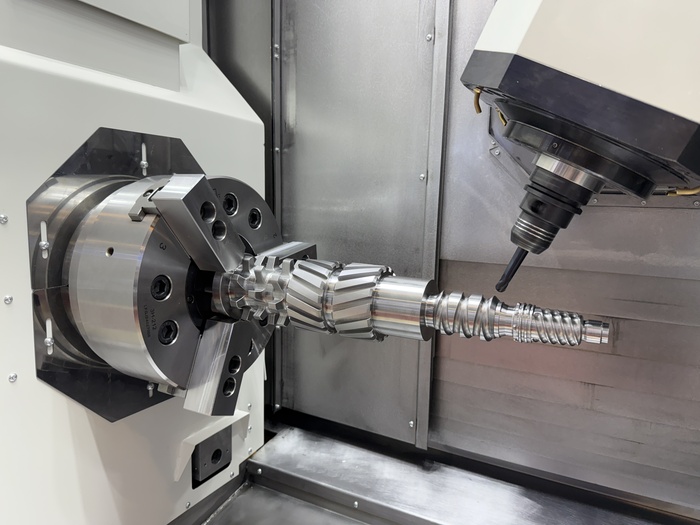

Российский станкостроительный завод "Саста" (г. Сасово, Рязанская обл.) выпустил новый высокотехнологичный станок: 5-ти осевой токарно-фрезерный обрабатывающий центр мод. НТ500-5Х
🟦 5-ти осевые токарно-фрезерные обрабатывающие центры — это вершина современной производственной технологии. Эти станки объединяют в себе функциональность токарных и фрезерных обрабатывающих центров, что позволяет выполнять сложнейшие операции обработки даже крупногабаритных деталей с высокой точностью за один установ. Такой подход минимизирует время переналадки, снижает риск ошибок и существенно увеличивает точность обработки.
🟦 Оборудование применяется в следующих отраслях промышленности:
1) Авиастроение: валы привода, сложные втулки и корпуса, силовые элементы и узлы с криволинейными поверхностями;
2) Авто- и моторостроение: коленвалы, распределительные валы, шестерни, картеры, ступицы, детали коробки передач, валов сцепления;
3) Компрессорное и насосное оборудование: корпуса насосов и компрессоров, валы с шпоночными пазами, радиальными каналами, ступенчатые втулки, крышки, турбины;
4) Нефтегаз: соединительные элементы бурильных колонн, шаровые и конические клапаны;
5) Военная и судостроительная промышленность: комбинированные валы, шлицевые, зубчатые соединения.
🟦 Модель НТ500-5Х построена на жёсткой и надёжной цельнолитой станине из высококачественного чугуна, что гарантирует стабильность работы даже при высоких нагрузках. Компоновка тщательно продумана для обеспечения удобства эксплуатации и обслуживания.
🟦 Главный токарный шпиндель жёстко закреплен на станине. Передача вращения осуществляется через двухскоростной редуктор, обеспечивающий оптимальный баланс между мощностью и скоростью.

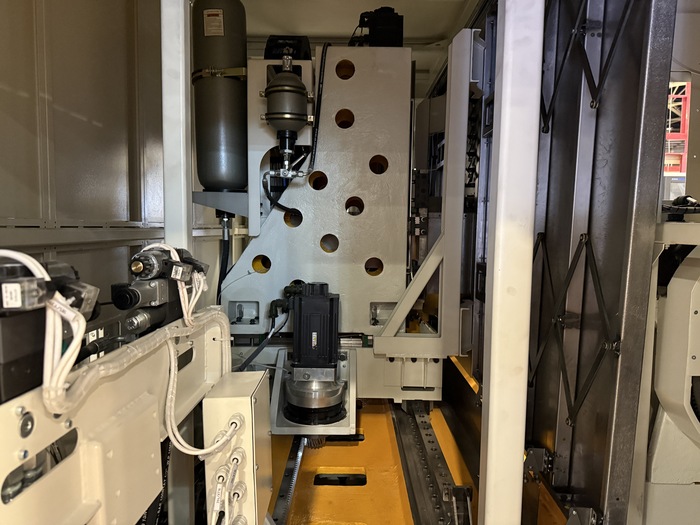

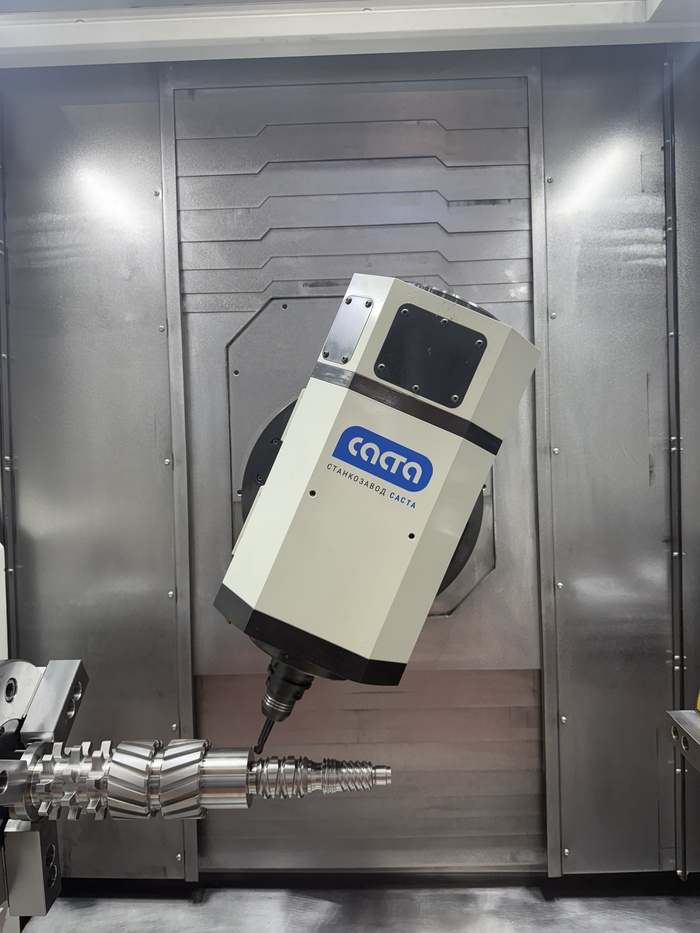

🟦 Фрезерный суппорт реализует перемещения фрезерного шпинделя по координатам X, Y и Z по высокоточным направляющим качения. Фрезерный шпиндель имеет возможность поворачиваться вокруг горизонтальной оси «В» в диапазоне не менее ±120° и имеет конус для крепления инструмента типа HSK.
🟦 Задняя бабка или потивошпиндель, а также нижний револьверный суппорт, люнетный суппорт перемещаются по направляющим скольжения.
🟦 При этом все продольные перемещения осуществляются при помощи зубчатореечной передачи с электронной выборкой люфта. Всё это способствует повышению жесткости станка и точности обработки.
🟦 Станок разработан в собственном конструкторском бюро "Састы", произведен у нас на предприятии, в городе Сасово, Рязанской области (включая литье).

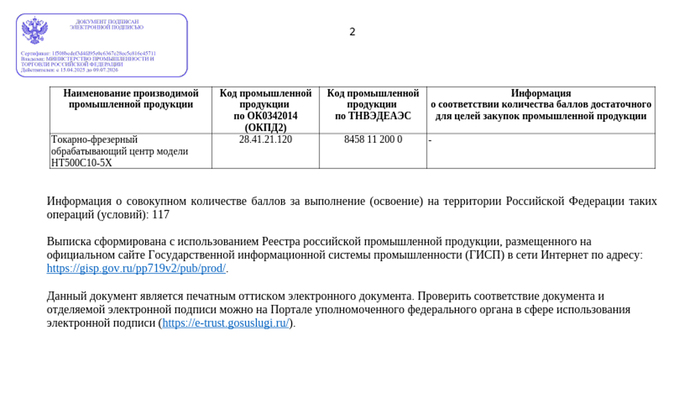

🟦 Оборудование имеет подтверждение по ПП РФ №719 о российском происхождении
Показать полностью
6
Балт Систем на 3-осевом фрезере
Всем привет. Волей судьбы пришел работать на фрезерный станок со стойкой nc220 от Балт систем. На станке год никто не работает - все разбежались, и подсказать как что работает некому.Сам работал только со стойками фанук. Вот первую неделю разбираюсь с ним, научился включать его, запускать командой вращение шпиндел и штурвалом гонять его. Буду рад любым советам. Нужен постпроцессор для siemens nx или в какой cam системе лучше писать?
Ответ на пост «Кроилово всегда ведёт к попадалову»1
Много лет назад ходил подрабатывать в какой-то цех на ЧПУшки. СОЖ у них не было, инструмент ещё советский ставили.
Я, чтоб быстрее заработать оговоренную сумму, пришёл со своим инструментом. А вот СОЖ у меня не было. Забодяжил хозмыло с И20 и водой. Вполне заменяет на недельку. Можно ещё пихтовое масло бахнуть, грамм 10-20, чтоб запах тухлятины перебивать (будет пахнуть, как будто под ёлкой насрали)
А вот руководство цеха приняло это всерьёз, как экономию. И работяг заставили бодяжить такое, вместо СОЖ.
Через годик станки сгнили.
На завод в 2000х
На заре "карьеры", после технаря рванул в политех на заочку.
Отчим посоветовал, а что грит иди вон на завод, там движ какой то начался, вроде даже денег платить стали. Будет тебе и теория и практика так сказать, у меня как раз товарищь там инженером.
Ну я подумал, а чё и нет. Пришёл, хотел технологом, уболтали на чпу оператором ( правда и денег больше чем в техотделе), ну как оператором, вот тебе станок корейский , вот заготовка и чертёж, приступай, что не понятно спросишь у Палыча он эти станки получал, " запускал".
Не могу сказать, что я "с улицы" пришел. ЧПУшки учебные я в технаре юзал, правда советские нц, а тут заморские хвануки ( интересно было честн).
А саму мех обработку и того раньше познал.
Дело в том, что отчим был токарь и работал у частника. И постоянно у него какие то шабашки, бабосики.
Ну я и крутился там пытался постоянно выцыганить палтишок другой. Лет мож 14 мне было, а он мне: что палтос надо? Таак идика нареж мне условно 40 шпилек М20 резцом или болтов штук 50 , ну и всё в таком духе. Я поначалу " морозился" не умею - тот ща научишься. Я сам не заметил, как шалупонь фигачить стал.
Этот главное за 50 болтов ( условно) 200 берёт, 50 мне остальные себе, пивко потягивает с мужиками, а я фигачу.
Вот так я и пришёл в машиностроение.
Показать полностью
Прошу помощи с ЧПУ станком
Привет, нужна ваша коллективная мудрость!
Короче, имеем вот такой станок – токарный POLYGIM Mini-88 со стойкой FANUC Series 0i Mate-TD.
Симптомы: После замены батарейки ось Х просто перестала отображаться! При этом, что самое обидное, в ручном режиме она себе спокойненько катается туда-сюда. То есть, сама механика и мотор вроде живые. Но вот ошибки не сбрасываются.
Система выдаёт следующее:
EX1075 TURRET AMP. ALARM (Тревога усилителя револьверной головки, вроде как)
EX1120 LOSS IN-POSITION SIGNAL (Потеря сигнала точного позиционирования)
И, чтобы жизнь мёдом не казалась, сервопривод оси X (Mitsubishi MR-J3-40A-RJ070) тоже замигал, выдавая:
AL.37
AL.25
AL.16
Читал, что AL.37 - это типа ошибка энкодера или что-то типа того. Есть предположение что серва потеряла нули.
Есть родной диск со станком, а на нём:
CNC-PARA.TXT (параметры ЧПУ, я так понимаю, это самое ценное!)
SYS-CONF.TXT (конфигурация системы, инфа ниже)
PMC1_PRM.000 (параметры PMC)
Тестовая программа!
Плюс есть флешка и адаптер, так что, если надо что-то залить обратно – это не проблема.
Информация из файла SYS-CONF.TXT (не знаю, поможет ли это):
SYSTEM CONFIGURATION
1.HARDWARE CONFIGURATION
NAME ID-1 ID-2 SLOT
+-------------+----------+--------+----+
MAIN BOARD
MAIN BOARD 0042C 80 0 70000203
SERVO CARD 00146 31 0
FROM/SRAM E3/03
DISPLAY
DISP ID 1011
OTHERS
MDI ID 14
POWER SUPPLY 01
2.SOFTWARE CONFIGURATION
SYSTEM SERIES EDITION
+------------+--------+--------+
CNC(BASIC) D7F1 15.0
CNC(OPT A1) D7F1 15.0
CNC(OPT A2) D7F1 15.0
CNC(OPT A3) D7F1 15.0
CNC(MSG ENG) D7F1 15.0
CNC(MSG JPN) D7F1 15.0
CNC(MSG DEU) D7F1 15.0
CNC(MSG FRA) D7F1 15.0
CNC(MSG CHT) D7F1 15.0
CNC(MSG ITA) D7F1 15.0
CNC(MSG KOR) D7F1 15.0
CNC(MSG ESP) D7F1 15.0
CNC(MSG NLD) D7F1 15.0
CNC(MSG DAN) D7F1 15.0
CNC(MSG PTG) D7F1 15.0
CNC(MSG PLK) D7F1 15.0
CNC(MSG HUN) D7F1 15.0
CNC(MSG SVE) D7F1 15.0
CNC(MSG CSY) D7F1 15.0
CNC(MSG CHS) D7F1 15.0
CNC(MSG RUS) D7F1 15.0
CNC(MSG TRK) D7F1 15.0
CNC(OPT A21) D7F1 15.0
CNC(OPT A22) D7F1 15.0
BOOT 60W3 0003
PMC(SYSTEM) 40B0 03.0
PMC(LADDER1) A1 A1
SERVO 90C5 0004
GRAPHIC 60VM 0004
NET CONTROL 658F 0002
EMBED ETHER 658E 0003
В общем, картина маслом: вроде всё на месте, но где-то что-то после батареек слетело. Может, параметры? Или какой-то параметр завязан на энкодер/положение оси?
Лига ЧПУ, выручайте! Помогите пожалуйста готов предоставить любую доп. инфу, если нужно.
Спасибо заранее!
Показать полностью
Какая зарплата у слесарей - ремонтников на вашем производстве?
Всем привет, недавно устроился на завод оператором лазерной резки труб. Сдал экзамен, получаю 65 000 рублей при графике 2/2с ночными. Недавно сломался компрессор и я вместе с местными слесарями чинил его. И так, по мелочи обслуживаю станок сам, не привлекая ремонтников. Это было в ночную смену. Сегодня в дневную смену пришёл в цех главный механик и предложил мне перейти работать ремонтником. Раньше у меня был опыт в ремонте оборудования, и в качестве слесаря, и в качестве инженера по ремонту, но на другом заводе. При трудоустройстве не было вакансий свободных, поэтому пошёл оператором лазерной установки.
Зарплату предлагают 60 к за месяц при графике также 2/2 с ночными. В принципе, это нормально, учитывая, что на других заводах в моем городе (г Бор Нижегородская обл) зарплаты 45-55 к на пятидневке.
Расскажите, как на вашем производстве оплачивают труд ремонтников? И сильно ли он меньше, чем у операторов?
