В продолжении к посту Мечта сбылась!
Сначала хотел запилить ответный пост, но решил написать отдельно.

Итак, имеем дочку 12 лет, последние 4-5 лет занимается рисованием, ходит на занятия. И примерно с год назад появилась мысль прикупить графический планшет. При этом было несколько попыток рисования "на доске", т.е. брал у знакомых планшет без экрана. Не зашло.
И вот год назад дочь попросила на очередной день рождения графический планшет. И сразу большой и дорогой. Сначала попробовали купить 12" планшет. Но он реально очень неудобный. Если в Photoshop-е работать на нем - область рисования становится совсем маленькой из-за разбросанных по краям экрана инструментов и их настроек. Выбор пал на 16" модель от Parblo.

Но на этом история не закончилась, а только началась. Сначала пришлось сделать апгрейд компа сына, к которому изначально был подключен планшет. Ибо он просто не тянул современную версию Photoshop. Далее к Новому году пришлось купить отдельный комп, ибо дочь с сыном никак не могли поделить компьютер.

И вот собственно предмет поста.
Изначально у дочери был обычный примерно вот такой письменный стол со столешницей 120х60см.

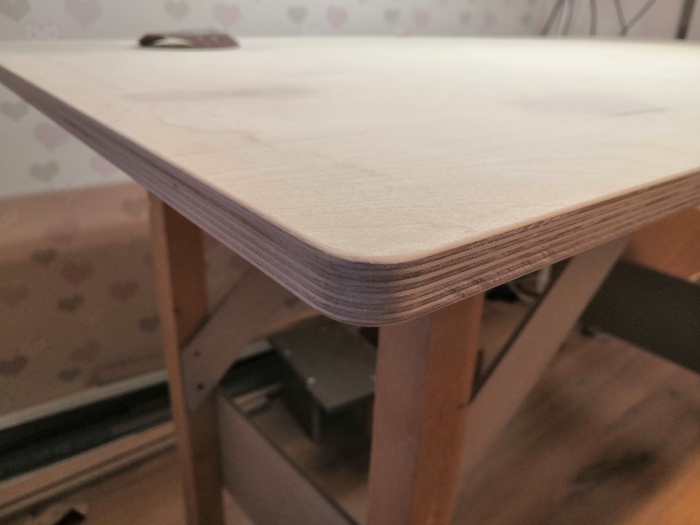

При размещении монитора 27" и планшета элементарно не хватает ширины столешницы. Тут подвернулся после ремонта лист фанеры 18мм, из которой была сделана столешница 152,5х76см. Поскольку класс фанеры был невысокий (использовалась для чернового пола на балконе), пришлось все сучки на поверхности выковырять, зашпаклевать и покрасить в 3 слоя водно-дисперсионной краской с промежуточной шлифовкой каждого слоя. Углы столешницы я скруглил, чтобы было приятнее биться об них ). А кромку прошел радиусной фрезой 2,5мм.

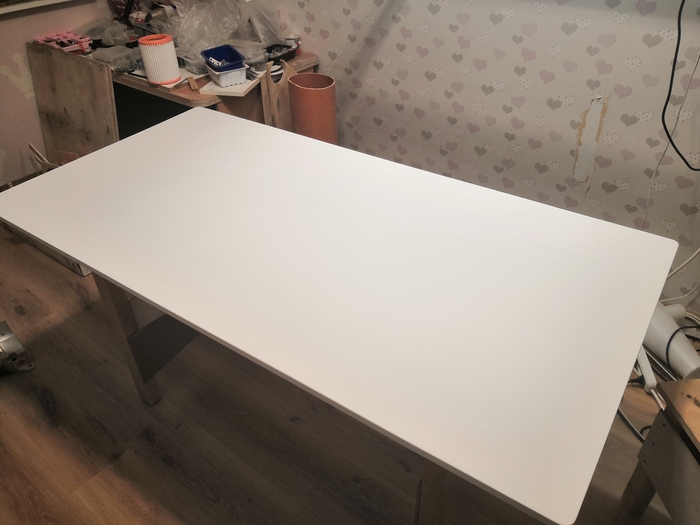

В итоге получилась вот такая красота. Прочная, ровная и беленькая столешница. На самом деле их получилось две - и теперь у сына тоже отличный большой учебно-рабочий стол.

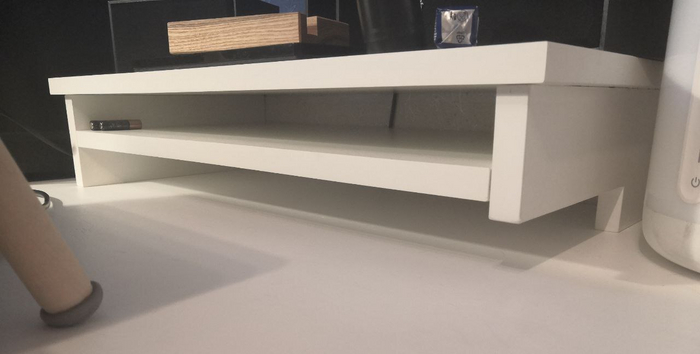

К сожалению, монитор AOC у меня без крепления VESA на задней панели и может стоять только на стандартной ножке. Поэтому решил сделать специальную подставку, но не только для монитора. Идея была в том, чтобы в ней помещался графический планшет с подключенным проводом, а так же клавиатура и мышь. Именно с подключенным, поскольку постоянно дергать разъем USB Type С не очень хорошая затея.

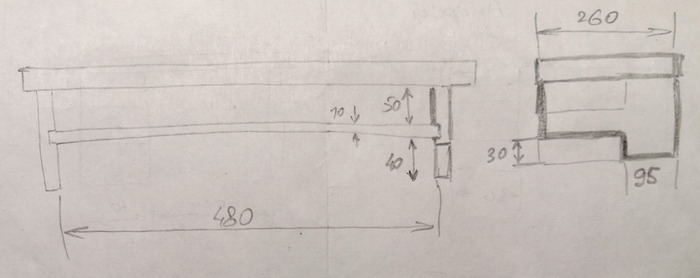

Схема примерно вот такая:

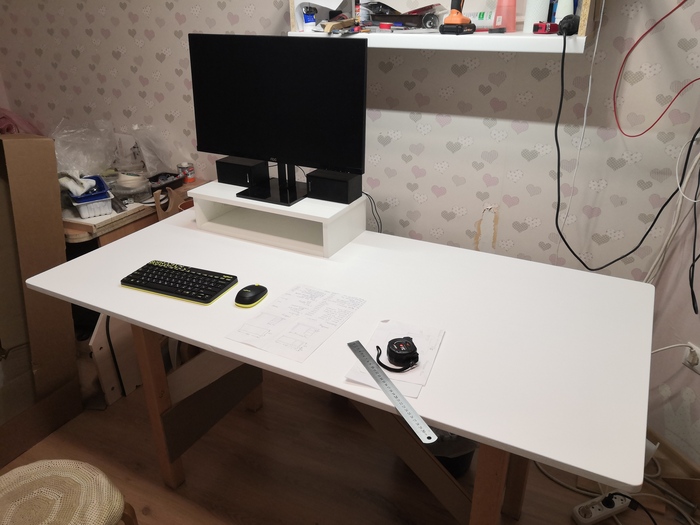

Предварительная примерка (подставка под монитор еще не до конца выпилена).

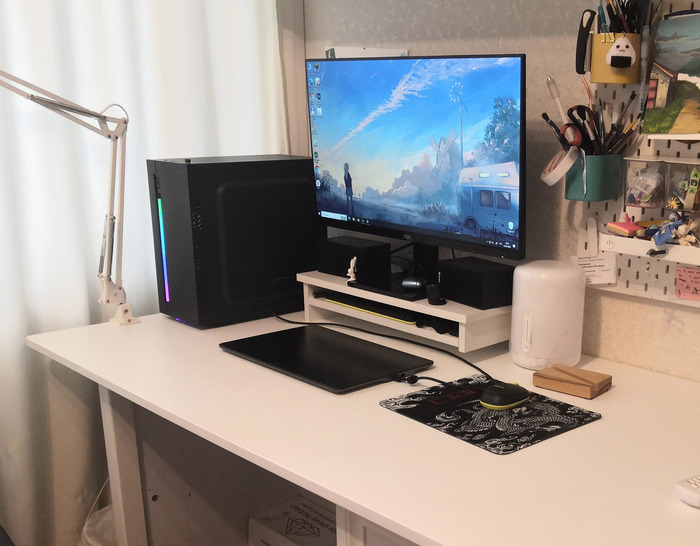

После полного изготовления подставки, подгонки всех размеров результат получился вот такой:

Самое долгое при установке столешницы было разметить отверстия под "минификсы", поскольку подстолье к столешнице крепилось на 14 (!) "минификсах". Мебельщики меня поймут. Поскольку столешница стала шире стандартной на 16см (76 см против стандартных 60см) - подстолье сместилось вперед, а сзади стола появился "коридорчик", по которому с удовольствием гуляет наша кошка. По проекту системный блок должен был размещен в ногах сбоку от ящиков, но там он сильно уменьшал пространство для ног. Пришлось ставить его на стол слева от монитора, благо место позволяет.

Но и на этом я не остановился. Посмотрел, как рисует дочь. Для наклона планшета она ставила под него подставку с наконечниками от пера. При этом образовывался угол между плоскостью стола и плоскостью планшета. Рисовать так было неудобно. Хотелось, чтобы запястье при рисовании не висело в воздухе и не изгибалось при рисовании внизу планшета.

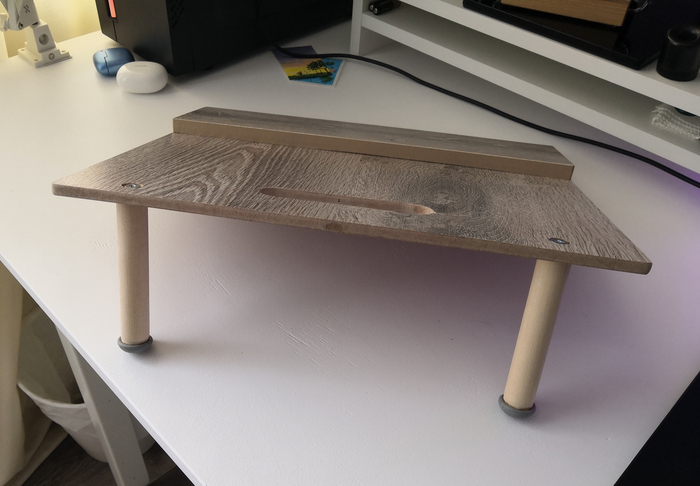

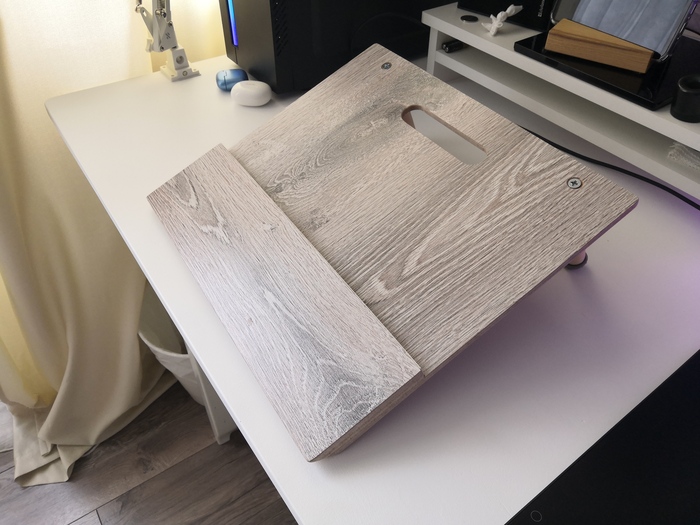

Долго я вынашивал идею создания подставки под планшет. Хотел сделать все это из фанеры, но тут подвернулись остатки ламината. И вот что получилось в итоге:

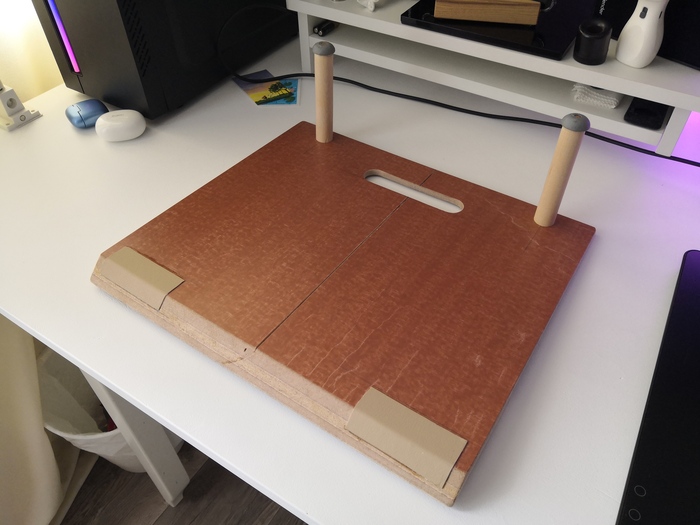

Долго вынашивал идею сделать подставку с быстросъемными ножками для удобства хранения. Даже попробовал прицепить ножки на неодимовые магниты, снятые со старых НЖМД. Конструкция оказалась непрочной, норовила постоянно упасть. Отказался от такой затеи и сделал просто на резьбовом соединении. Сам наклон подставки высчитывали совместно с дочкой. При резьбовом соединении есть возможность регулировки при использовании более длинных винтов и контрящих гаек. Но пока такое не требуется.

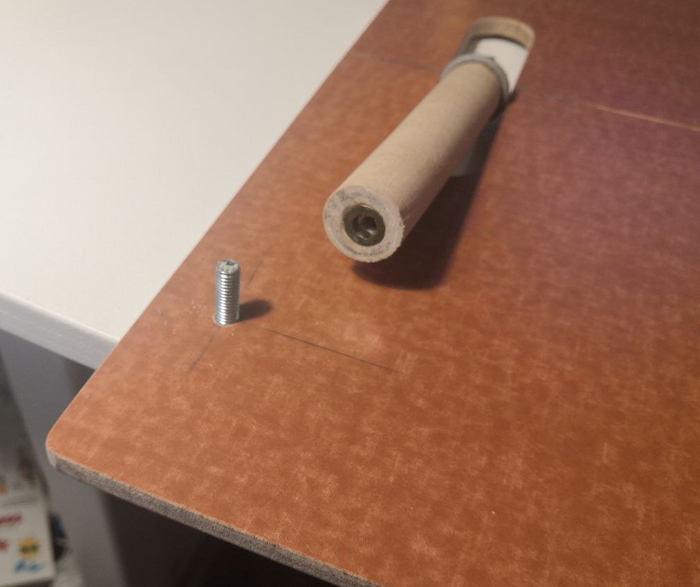

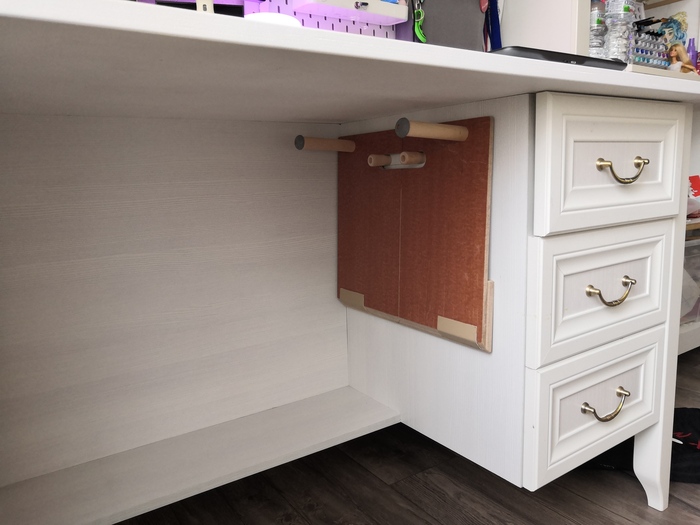

Для хранения сделал овальный вырез в верхней части подставки. Что в одновременно является и ручкой для переноски и "ответкой" кронштейна для хранения. Для крепления к боковой стенке стола сделал два обрезка по 4см все от той же ручки швабры и закрепил под столом.

Заказчик доволен ).
А я рад, что смог оборудовать практичное и удобное рабочее место. Что не может не мотивировать на дальнейшие успехи в рисовании.
