Буэнос диас, например.

Возникла у меня идейка сделать пневматический пресс под запрессовочный крепёж. Фирменные - дорогие очень (от 1 млн), а у меня не много такой работы, не отобьётся. Следовательно что? Надо сделать самому.

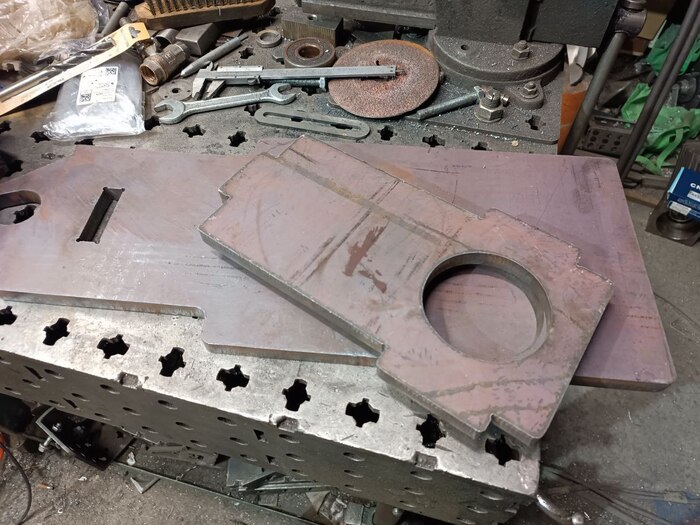

Нарисовал проектик в солиде, заказал комплектуху. Железо отправил на плазменный раскрой.

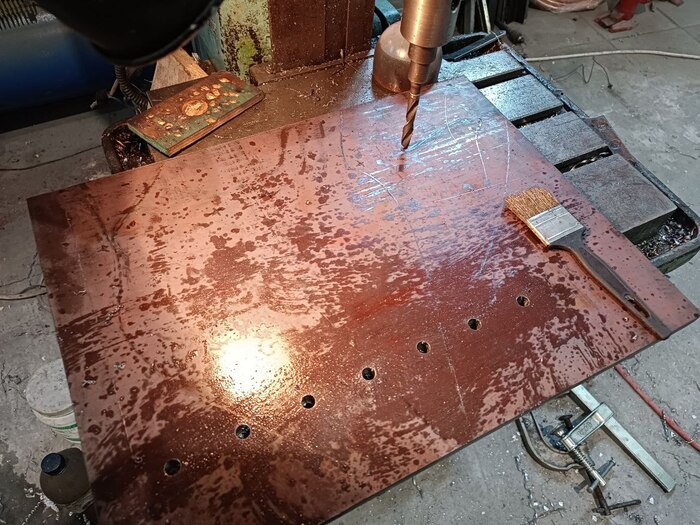

Быстренько поснимал фаски пневмофаскорезом, разметился и на сверлилку, поскольку плазм даёт не отверстия, а дырки... а рассверливать отверстия по дыркам от плазмы - не особо полезно из-за азотированной кромки.

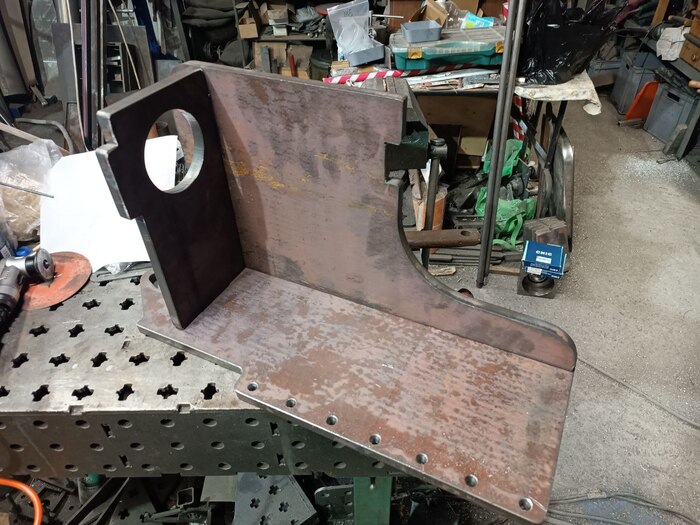

Так, ну чо, можно начинать собирать и обваривать.

После непродолжительной сборки и сварки, железяки идут в порошковую покраску (как я делал печку - где-то в предыдущих постах). Хорошо, когда всё своё и вот оно тут прям.

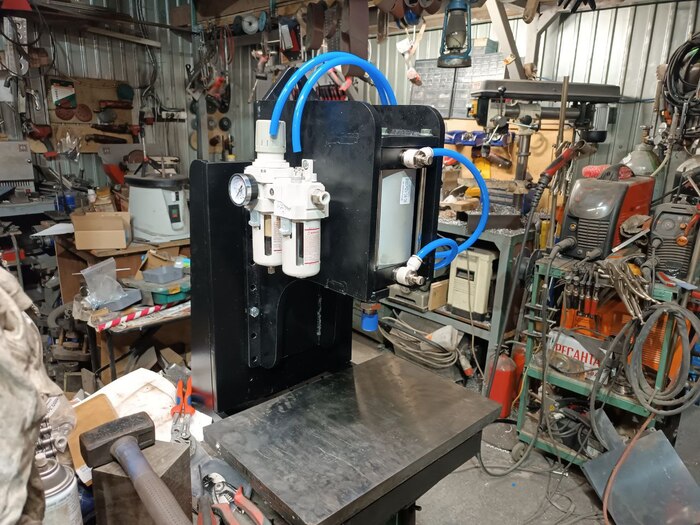

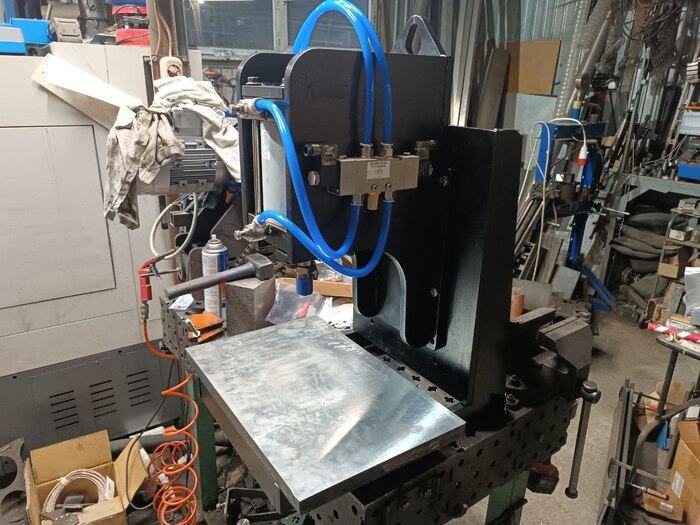

Ну и - финальная сборка начисто.

Внимательный читатель обратит внимание, что я неправильно пневматику расключил. Но потом переделал. Не переживайте.

А с другой стороны, соответственно, регулятор и фильтр.

Сейчас на нём появилась ещё распаечная коробка, из которой растёт светильник. Так оно как-то удобнее. Общая масса вышла более 130кг. По деньгам - порядка 60 тыс. Это только материалы и покупные изделия. Работу, разумеется, не считал, ибо себе оно как бы и без надобности. По расчётам прессёныш давит около тонны. По факту... ну наверное тонну и давит:

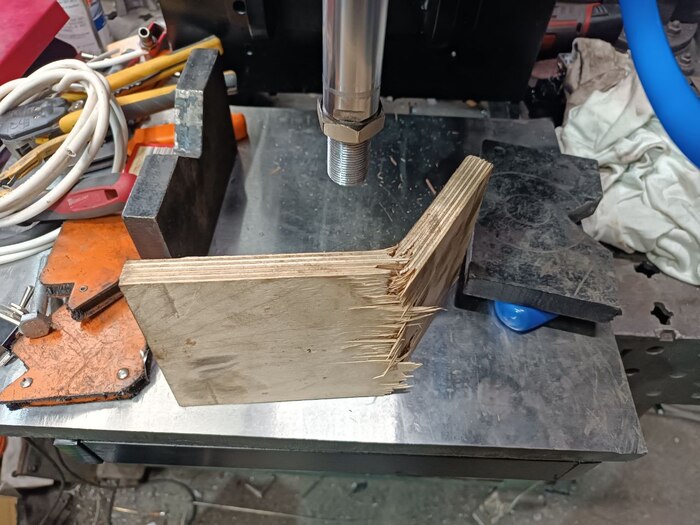

Во всяком случае, фанеру 16мм разломал.

Времени потрачено - примерно день на проектирование и подбор компонентов (это я делал ещё на новогодние), а по работе фактически один день. Но, правда, в этот же день ещё работал ещё чпу-токарник и эрозия, так что если не отвлекаться на станки - было бы быстрее.

Если кому интересно такого плана металлический порнхаб и слесарный онлифанс - в профиле ссылка на телегу. Там без рекламы и политоты. Эт важно.

Точнее, о прикидке, насколько плоское - реально плоское.

Задача какая: есть некоторое к-во плит притирочных, разметочных и поверочных разных форм, размеров и качества. А также есть желание иметь на хозяйстве хотя бы одну плиту реально класса 0 или 00 (для тех, кто не в курсе, это когда на размере грубо 600х400 неплоскостность составляет микрона 3). А как померить? Вариантов есть несколько, но именно для прикидки качества плоскости решил изобрести вот такой приборчик. Плоскомер.

Почему "изобрести"? Потому что таких больше нет. Ни на ютубе, нигде. Есть Repeat-o-meter, но он ваще по другому устроен и куда более громоздкий.

Итак, что из себя представляет мой плоскомер. Вертикальная плита из калёной до 36-42 HRC стали 40Х, в которой прорезано окно так, чтобы толщина перемычек, соединяющих правую часть основы и левую, подвижную часть были не толще 0,5мм. Таким образом получается шарнир, работающий в одной плоскости. Дальше это всё ставится на 4 точки, выполненные из круглых резковых вставок из твердосплава. Ну и максимально шлифуется. Погнали делать. Сперва на эрозии режу основную пластину и ножки.

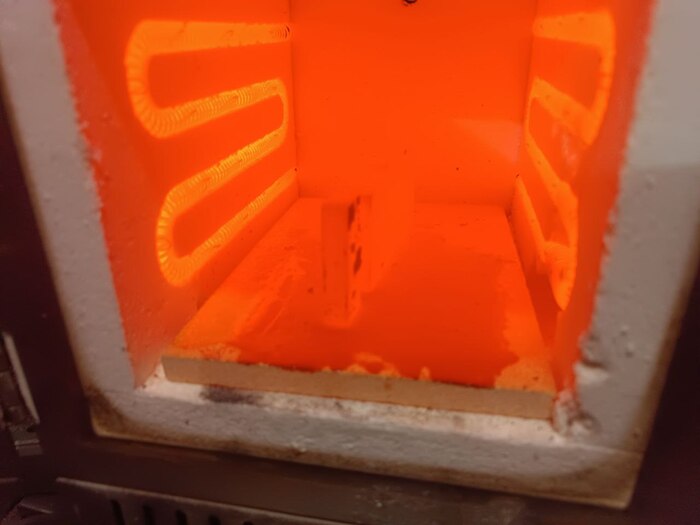

Во, кайф. Серловка и резьборезие оставлю за каждром, ибо это и так все умеют. Дальше у нас запеканка:

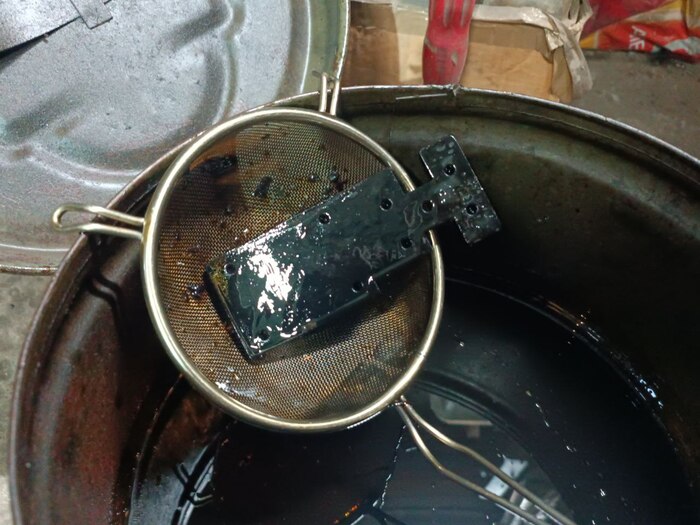

И закалка. Ну и потом отпуск, ессесно.

Теперь шлифовка на плоскошлифе.

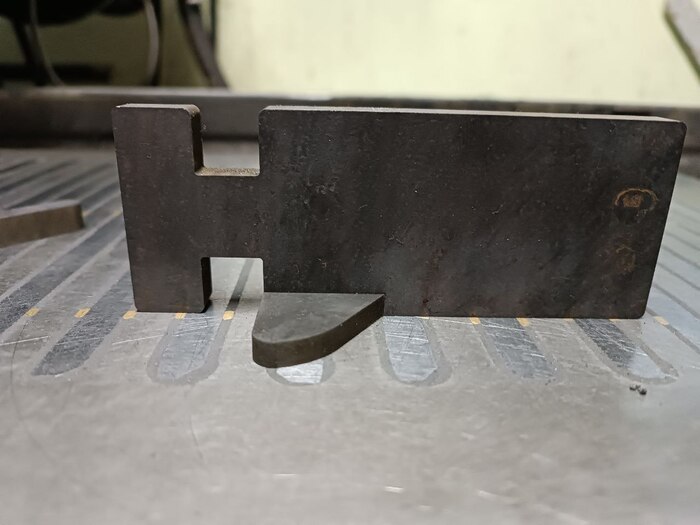

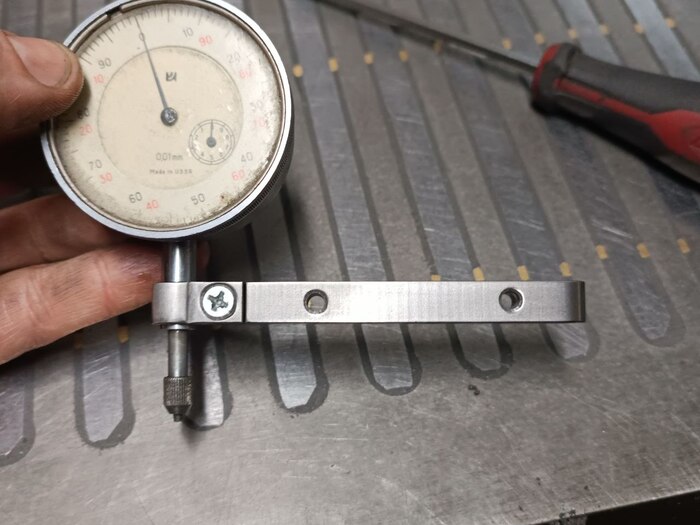

Зашибись вроде... Пока суть да дело, эрозия вырезала консоль крепления индикатора. В данном случае - соточник (чисто попробовать), а ваще сюда ставится одно- или двухмикронник.

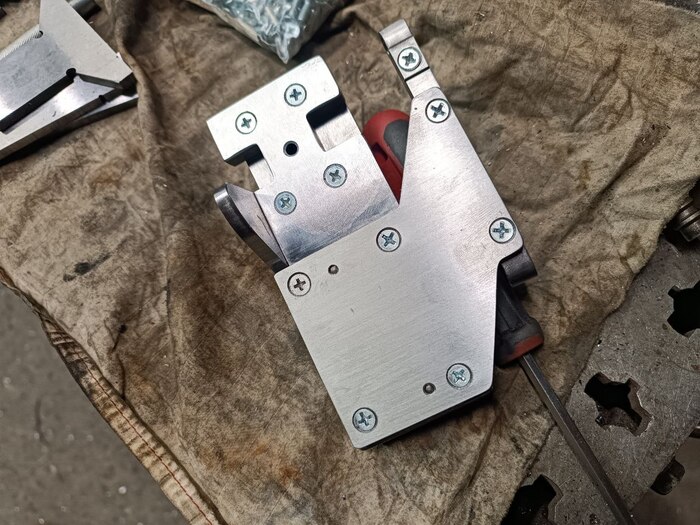

После неплодолжительной сборочки получается вот так:

Особо чоткий зритель может видеть позади будущего шарнира - пластину-арретир. Она жёстко соединяет измеряющую часть и основание, чтобы эти сопливые 0,5 мм не согнуть и не сломать.

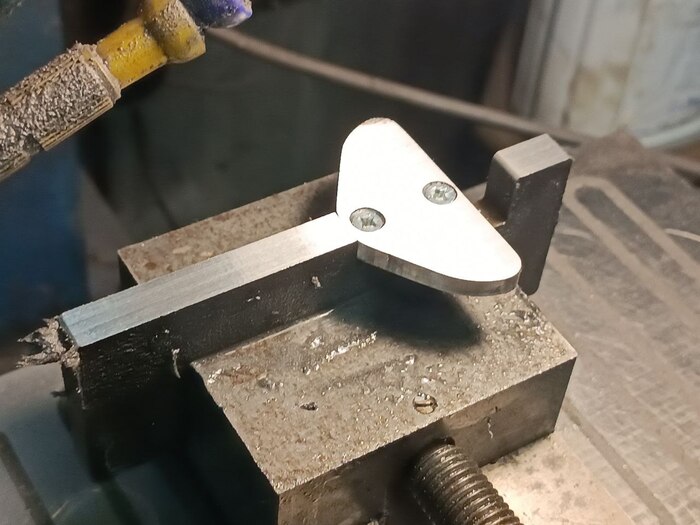

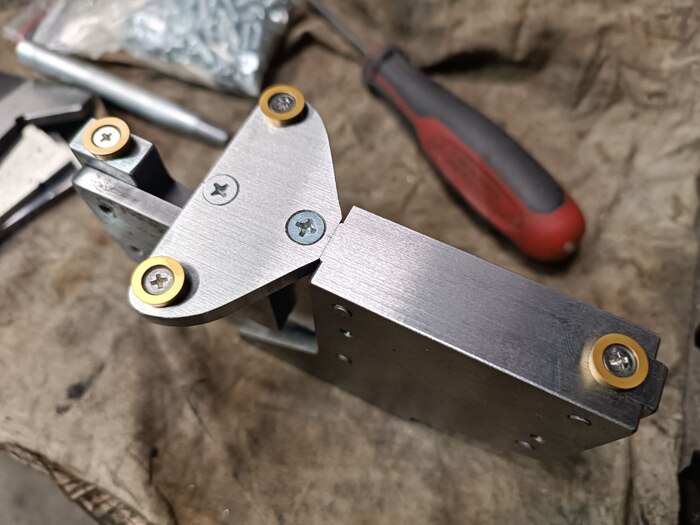

Теперь приделываем твердосплав:

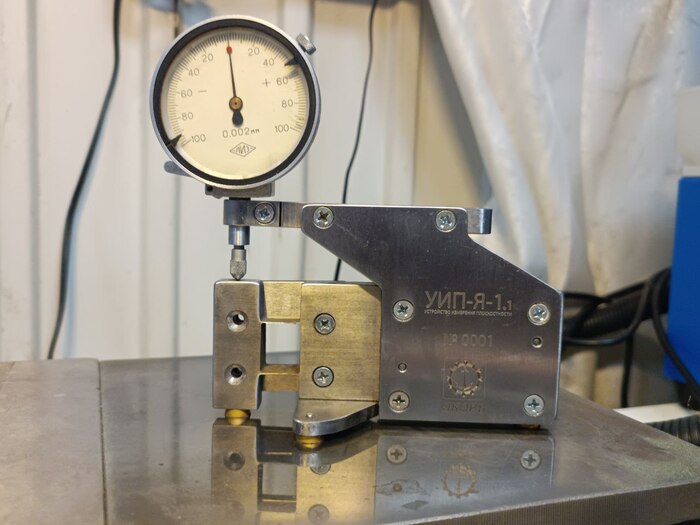

Ну и после нанесения лазерной маркировочки, изделие готово.

Покатал по имеющимся плитам, получается, даже после шлифовки у меня плита заходит в нулевой класс. Я на канале видео выкладывал. По плите 400х400 между максимумом и минимумом если правильно помню - 4 микрона. Хорошо. Но теперь желание проверить насколько верно работает сам прибор. А для этого нужна плита 00 класса, желательно гранитная и на краску приложить ту, что уже померил. :) Вощем, если уж залез в точные измерения, вылезти оттуда сложно, ребят. Не повторяйте моих ошибок. А то сейчас уже и оптикатор с разрешением в 0,1 микрона есть и пластины интерференционные, которые в правильном свете порядка 350 нм показывают. Ужас.

А если кому интересна металлообработка прям в режиме онлайн, без рекламы, политоты и прочего говна, тому вот сюда:

https://t.me/bougaev_workshop

Алоха, например, геноссен. Как бодрость духа?

Наверняка каждый из вас прямо сейчас задаётся вопросом, а как же деды делали сложные формы на станках без ЧПУ в каких-нибудь 50-х годах. Задаётесь? Вооот. А я принёс.

Давайте для привлечения внимания покажу вам жопную затычку рукоятку, а потом расскажу о чём там речь.

Значит тут у нас имеется тело вращения замысловатой геометрии. Замысловатой для точения на обычном универсальном токарном станке, разумеется. Потому как на универсале с ручным управлением перемещение резца достигается вращением рукояток продольной и поперечной подач. А для таких штук обе рукоятки надо крутить одновременно, причём в зависимости от точки на поверхности заготовки скорость вращения рукояток будет разная относительно друг друга. Короче, для тех, кто ничего не понял. Попробуйте рисовать два круга двумя руками причем сперва левой рукой быстрее, а правой медленнее, а потом равномерно увеличивайте скорость на медленной и уменьшайте на быстрой руке.

Разумеется, если речь идёт о единичном изделии без точных размеров, такое точится на глаз, а потом дорабатывается напильником. А если у вас таких ручек, например, 10? Или 1000? И они должны быть хотя бы похожи внешне? Напильник явно не вариант. Ну и как тогда?

А просто. Давайте помыслим. Что собой представляет это тело вращения? Это поверхность, образованная некой кривой. Т.е. траектория движения резца (в данном случае) - синусоида переменной амплитуды и частоты. Вот бы заставить резец двигаться по ней... И тут нам в помощь появляется он. Гидрокопировальный Суппорт ГСП-41.

Весит немало, несмотря на то, что маслобак пустой. Причём и сама коряга тяжёлая и маслостанция...

Сохран - весьма пригожий. Балка имеет шабровку.

Если изготовить вот такую корягу (из говна и палок), то получится, что комплект гидросуппорта на 1К62, встаёт на 16К20.

Собственно, вот.

Теперь о том, как оно устроено.

Весь комплект состоит из двух единиц: маслостанция, которая стоит на полу и даёт давление, будучи воткнутой в розетку и само копировальное устройство, которое крепится вместо малой продольной.

Есть копировальная балка - это вот та плоская длинная херня. На неё крепится шаблон. Шаблон выполняется из любой херни толщиной 2-4мм, но желательно, для достижения постоянного результата на долгие годы, изготовить его из калёной стали и прошлифовать. Но на разовые заказы можно и просто из ст3 на лазере вырезать и болгаркой зачухать. Копировальная балка даёт возможность работы по шаблонам длиной до ~750 мм. Т.е. балясины из стали точить можно!

По шаблону, укреплённому на копировальной балке, при перемещении суппорта станка, едет трейсер или, для жителей колхоза - копировальный щуп. Соответственно, он ощупывает наш шаблон и все его вогнутости и выпуклости и, за счёт коромысла, передаёт это всё механически на клапан, который открывает или закрывает давляк масла в ту или иную полость гидроцилидндра.

А уже на конце штока цилиндра у нас закреплена резцедержка, из которой торчит резец.

Т.о. если трейсейр наехал на выпуклость, он коромыслом передал эту выпуклость на клапан, клапан пропорционально величине выпуклости подал масло и гидроцилиндр отвёл резец от детали делая такую точно выпуклость. Т.е. "инвертировать" шаблон не нужно.

Разумеется, для достижения повышенной чистоты поверхности, обработка производится на автоподаче. Т.о. станок из ручного превращается в полуавтоматический.

Диаметр получаемой детали, разумеется, достигается перемещением всей этой хероборы в поперечном направлении. Т.о. получается, что резец всегда едет по одной траектории, сперва он "точит воздух" в некоторых местах, потом начинает брать везде, ну и т.д.

В итоге получается вот такое всякое:

Теперь о целесообразности. Эту штуку я купил, пока у меня не было токарного с ЧПУ. И вы меня пгостити, но 100 тыщ против минимум пары миллионов - таки имеет разницу. Второй плюс гидросупа - он ставится на имеющийся станок. Поставить\снять занимает минут 7 вдвоём и минут 20 в одну каску. Т.е. если место ограничено - прям вот неплохо... Третий плюс. Наладка. Для работы не нужен комп, наладчик станков с ЧПУ и т.д. Шаблон делается хоть вручную и потом доводится болгаркой, например.

Но есть и минусы. Резкий перепад высот - не то, что любит гидросуп. Вроде и всё... А, да. Эту цацку можно ставить как по продольной, так и по поперечной оси. По поперечной он будет делать изделия типа "диск" с торцевой врезкой. Весьма окейно.

Ну типа того, такие вот дела. В профиле телегоканал, кстати. Там железоёбие эвридэй. Только сразу предупреждаю, там, рекламы нет. За рекламой - это вам на другие каналы, сорян.

Буэнос диас, парни. Сегодня у нас очередная победа микроноёбия над здравым смыслом.

Короче, принесли мне заказик. Надо сделать хитрые секретные детали. По условиям договорённости с заказчиком, показать могу только заготовительный этап (сразу скажу, не на войну, не детали оружия и ничего запрещённого, просто у людей ноу-хау и прочий ниокр). Но и тут довольно интересно. Детальки маленькие, следовательно, на моём круглошлифе, делать их не особо удобно. А как тогда? А вот же. В углу стоит оптический профилешлиф немецкий:

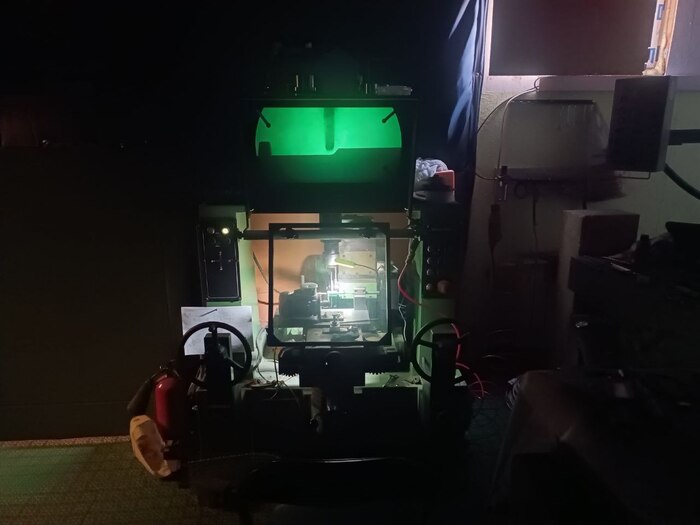

Он что? Правильно. С помощью системы из источника света, призм, зеркал и т.д. проецирует абрис детали и круга на экран, отчего и называется среди меня телевизором. На экран можно прилепить кальку с чертежом в масштабе 20:1 и валить прям по чертежу. Удобно. Но. Он имеет стол для крепления плоских деталей. А мне надо круглое. А как? Ну посидел, подумал, придумал:

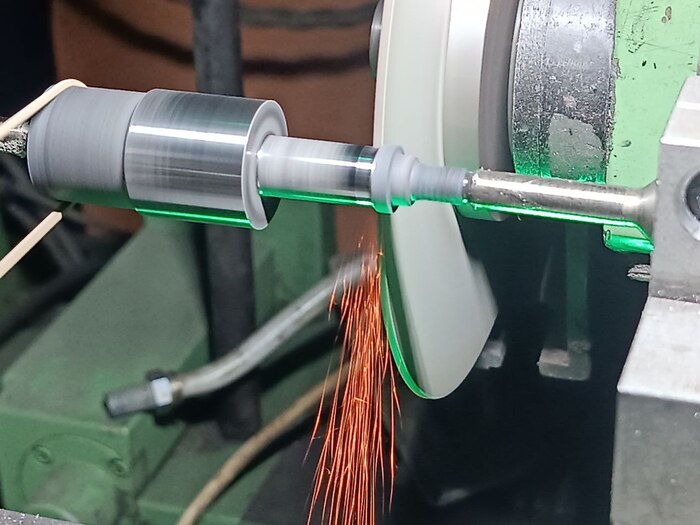

Плита, две призмы, два центра. Ну и чтобы крутить детальку - моторчик и ремешок прям на деталь. Силы резания никакие, поэтому даже резинки от денег хватает для передачи вращения.

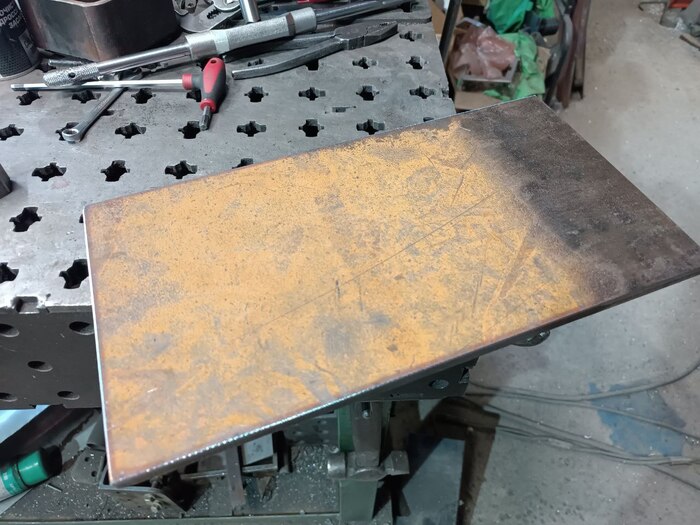

Давайте делать. Сперва ржавую плиту:

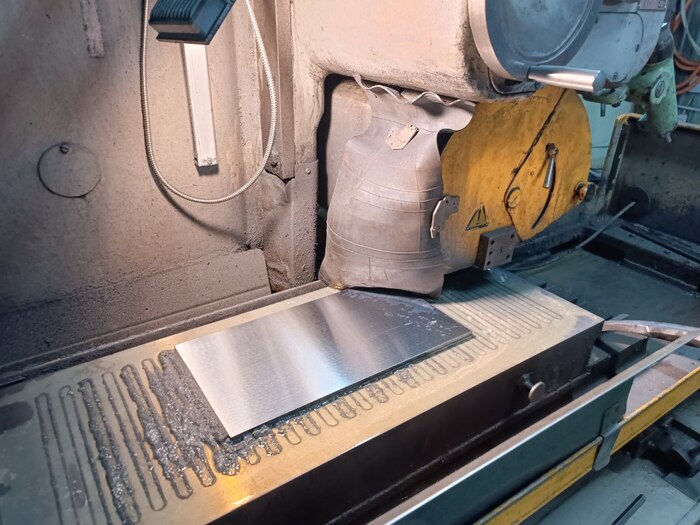

Шлифую на плоскошлифе как чисто. Потому что размеров тут примерно никаких.

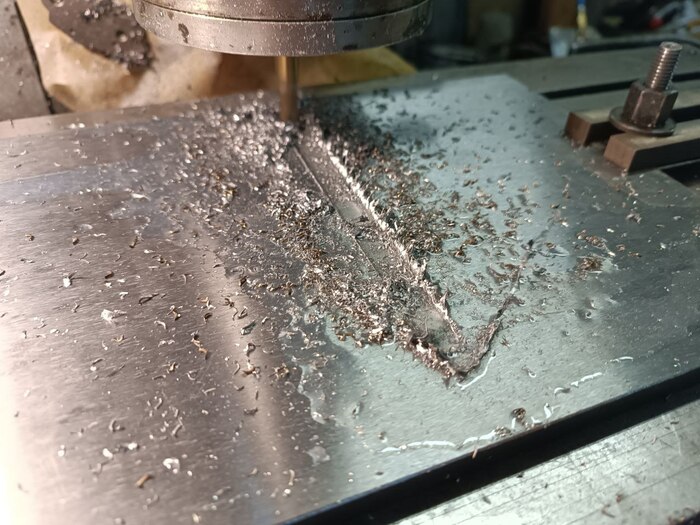

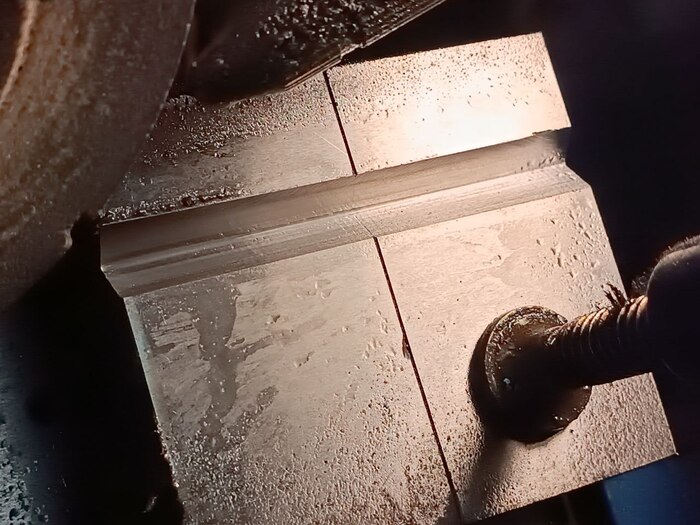

Черновая шлифовка на "гашёном" камне. Немного "шифера", но это пофиг - потом всё равно шлифовать начисто. Теперь набиваю паз под сухарь, который будет крепить плиту в положении "строго перпендикулярно камню".

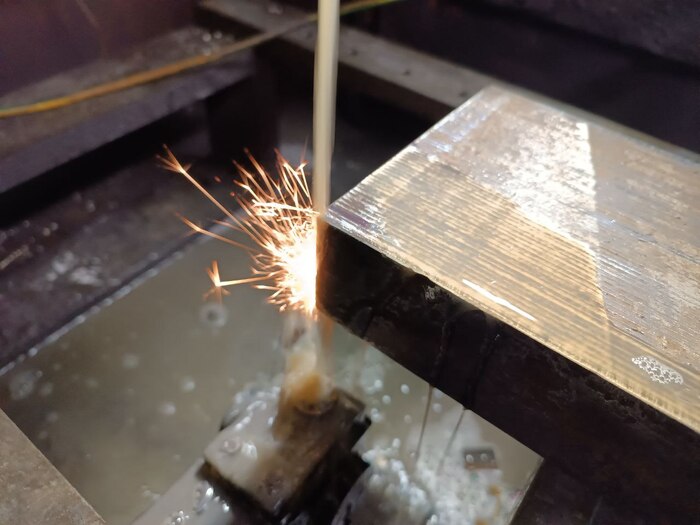

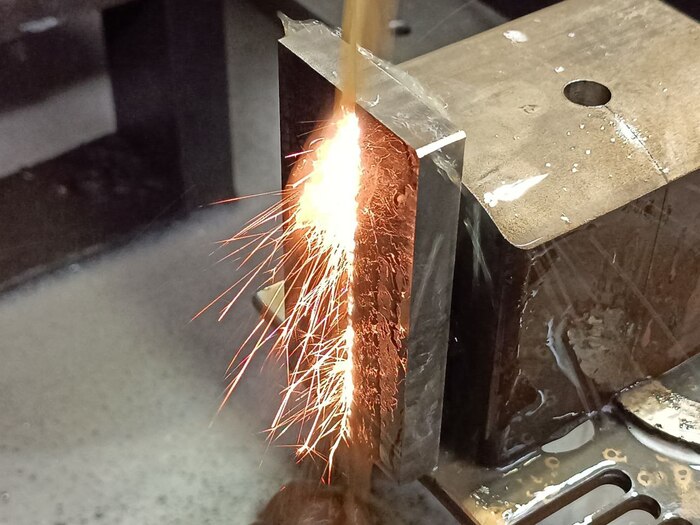

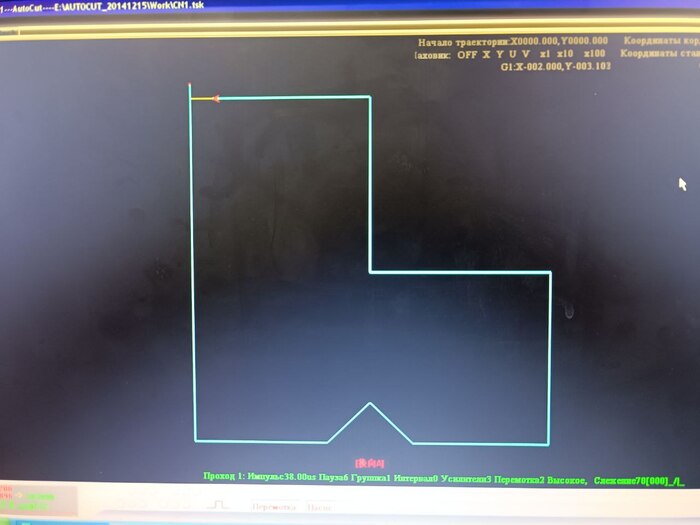

Теперь на электроэрозии вырезаю призмы

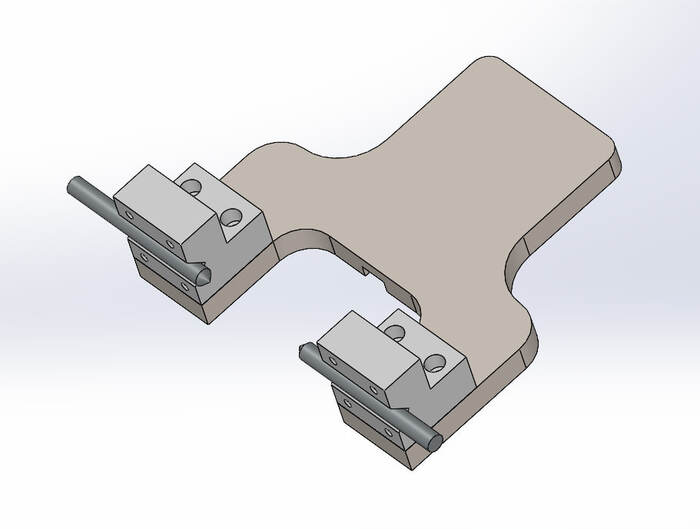

Они будут вот такие:

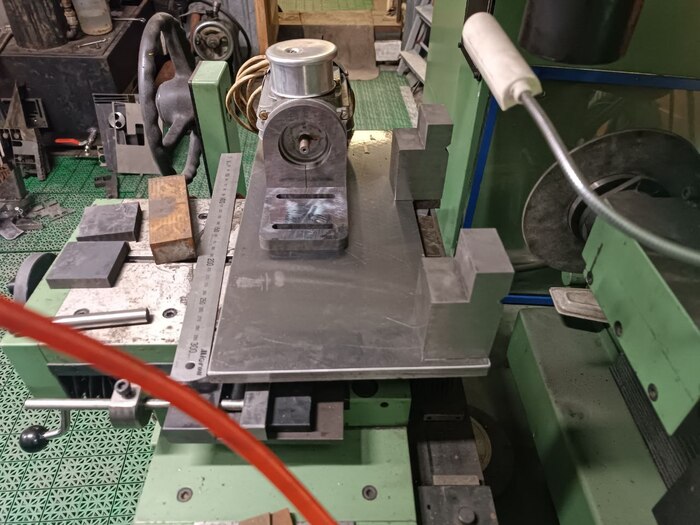

Ага. Можно всё сложить в кучу и прикинуть, как оно на станке.

Ну нормас вроде. Теперь - самое главное. Надо прошлифовать призматические уступы точно параллельно подошвам призм. И обе за одну установку. Чтобы центра точно были соосны. Не самая простая задача, но такида.

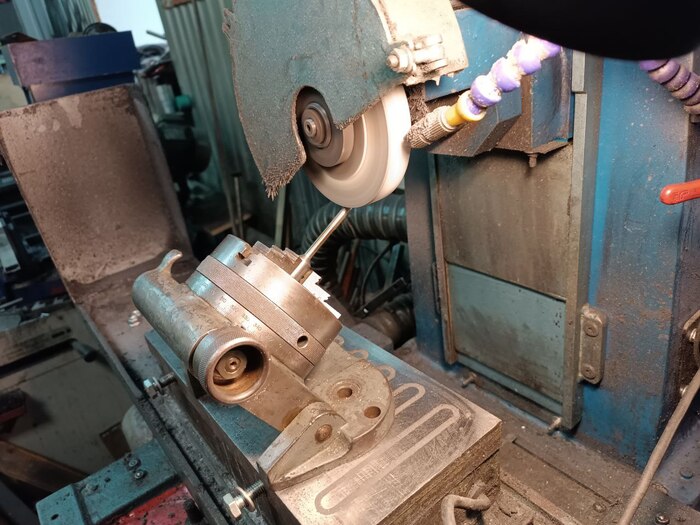

Зашибумба. Теперь осталось мелось. Надо сделать центра. Сделал из У8, потому что могу. Остальное - обычная 45. Токарку схематично не показываю, ибо чего на неё смотреть? Шпиндель крутится, стружка мутится. А вот как из "заточить"? На круглошлифе - опять же не удобно. На 60 градусов стол не повернуть. А крутить и стол и шлифовальную бабку - ну такое. Потом упарюсь назад выставлять. Поэтому что? Прально. Приспособа и плоскошлиф. На этот раз маленький. Хорошо, когда почти все станки представлены в маленьком и обычном размерах. (маленький это типа около тонны, а нормальный - до 5 тонн)

Ну так. Чо осталось? Крышки вырезать и слесарные работы. Крышки - опять же на эрозии.

Тут они сперва вырезаны по контуру из плиты, а потом прибацаны друг на друга, чтобы за одну установку навалить уступ. Слесарку схематично не показываю, пушо как нарезают резьбы вы и так знаете. Ну и вот, настал счастливый день. Погнали. Заготовочка - 30ХГСА, калёная на 40HRC. Ну примерно. Я померил, вышло 42. Походит.

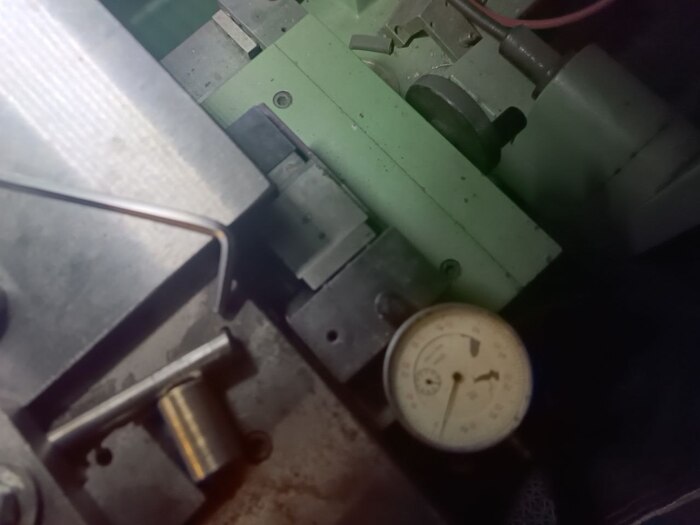

А как же нам размер ловить? А по прибору. Только надо помнить, что прибор показывает смещение каретки с деталью, следовательно, на цилиндрической форме перемещение надо увножать на 2. Т.е. на сотку подвинул - две сотки с диаметра снялось. Нормально. А вот качество фото - 10 шакалов из 9. Ну простити, чо. Кто на что учился. :)

Чтобы проконтролировать диаметральный размер, по хорошему надо бы юзать пассаметр. Но смысла нет. Деталя мелкая - а губищи пассаметра довольно изрядные. Они тупо не поместятся... Да и точность там условная. Поле допуска - 15 микрон. Тут и слепой тупой хуерукий олигофрэн попадёт. Что, собственно и произошло. Попал вроде.

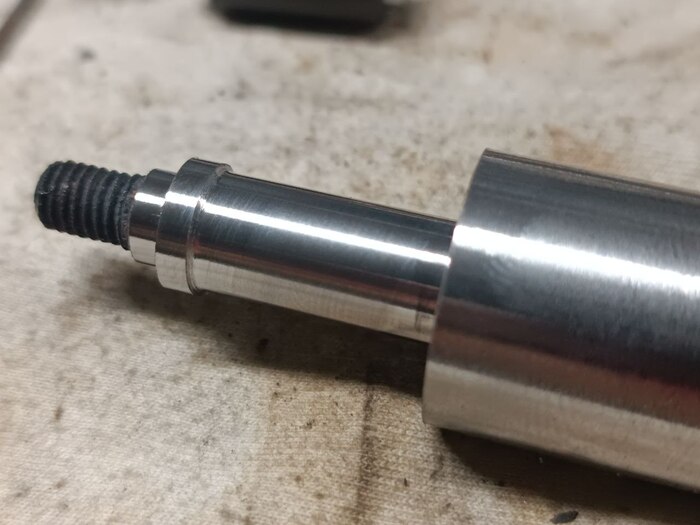

Ах да... Качество шлифовки же. Ну типа такого:

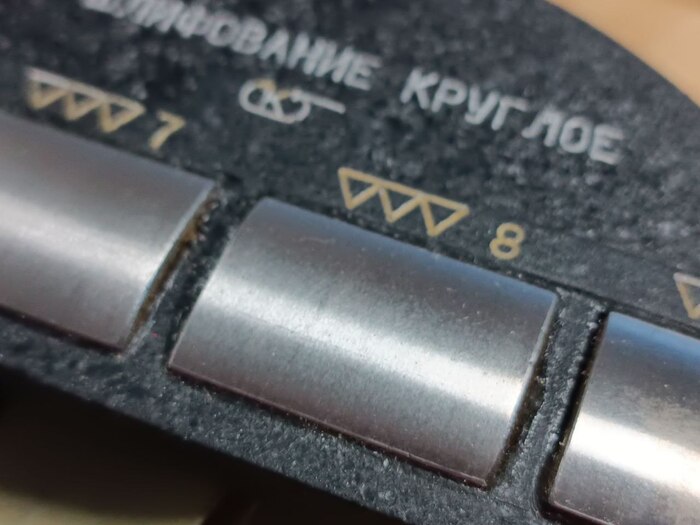

Увы, пока профилометр у меня в ремонте, поэтому точно значение померить не могу. Но нормально... Чисто визуально, по образцам шероховатости - гарантированно 8 класс (а скорее даже девятый, но я скромничаю)

Вот так, имея кучу станков и некоторое к-во времени можно взять и оснастить немецкий народный станок оголтелой приспособой, которая ну прям сильно расширяет творческие горизонты.

А кому интересна вся эта лютая хтонь прям в режиме онлайн - тот невозбранно подписывается на телегоканал (ссылка в профиле) и прётся. Ибо металлизм там есть, а говнорекламы и политоты - нет. Зато металлизм прям во все поля, есличо.

Такие дела. Не переключайтесь.

Добрейшего денёчка, уважаемые.

Как-то так получается, что после определённого уровня, производство начинает делать себя само. Нужно делительное приспособление на профилешлифовальный станок? Не вопрос. САПР, токарка, эрозия, фрезеровка, шлифовка (плоская и круглая), слесарка - готово. Нужно в перспективе что-то красить порошком, а ездить к соседям лень - ну давай печку спроектируем и изготовим. Делов-то.

Результат (для привлечения внимания):

Дело было так. В соседнем цеху стояла здоровенная печь полимеризации. Цех был мрачный, ибо никто никогда в нем не убирался. Оборудование покрасочное было ужасно удрочено и занехаяно. Качество выпускаемой продукции неуклонно падало, в связи с чем заказов у арендаторов цеха становилось всё меньше. Ну вощем в итоге, цех я забрал себе. Печь и линию напыления, которые там стояли успешно запыжил за кучу денег, отремонтировал пол, накидал дополнительного света, сделал проход в предыдущие мои цеха, короче, как-то так. В целом, у меня прям рядом (в радиусе 1,5 км) есть аж две порошковки, с которыми у меня вполне прекрасные отношения. Но я всегда привык рассчитывать на себя в вопросах производства. Потому что ВСЕ процессы, которые отдаёшь на аутсорс, рано или поздно тебя "накажут" по времени. Или по качеству. Или по баблу. Или всё сразу. И только когда сам делаешь ваще всё, можно как-то прогнозировать результат. Да и просто, зачем платить кому-то, если можно оставить деньги себе. Верно?

Короче, решено. Надо новую печку купить. Деньги от старой на руках - нет повода не. Осмотр рынка показал, что на сумму 600К ты можешь пойти нахуй либо купить какое-то говно. Ну типа стенки 50мм, пола вообще нет. Т.е. какое-то говно, реально. И размеры. У меня в цеху есть эркер, размером 2,7х2, в который и хотелось бы запихать печь. Логично вроде? Так вот те, которые продают они либо больше, либо меньше. А поскольку в этом эркере у меня ещё и проходит ввод отопления с вентилями, ввод электричества и что-то ещё, что может потребовать доступа, то делать печь стационарной - ваще не вариант. Короче, расчехлил Солидворкс, по-бырику накидал проект... ну а дальше - ваще фигня делов. Сварили рамы на полу, погрузчик поднял верхнюю, приварили стойки, обшили оцинковкой, набили 100мм ваты. Красота.

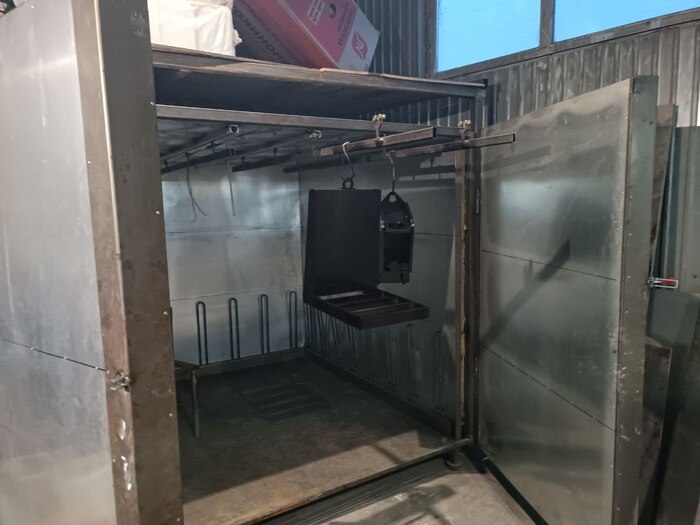

С помощью роклы в одно лицо можно выкатить и вкатить печку, т.о. все эти трубы как бы в доступе. Да ещё и место сверху осталось. Там планирую антресоль забацать, для хранения, как раз таки, краски и прочего триппера.

Провода раскидал, подключил, о! Работает!!!

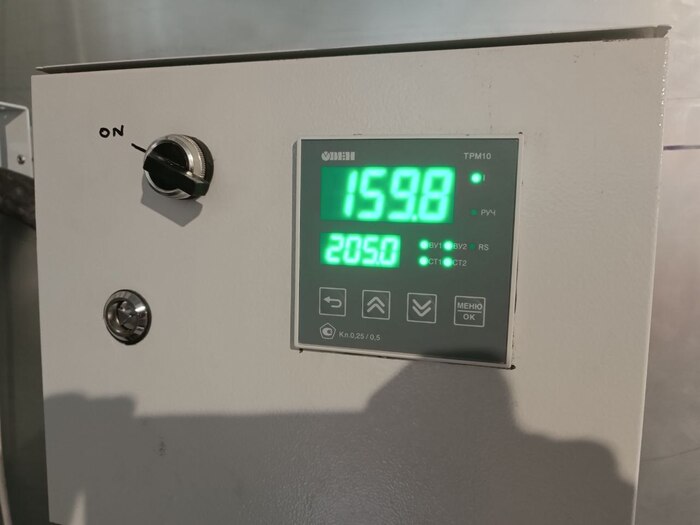

Снизу 200 - это уставка, к которой стремится печка, сверху - актуальная температура. Термодатчик длинный, полметра от потолка. Короче, довольно неплохо показывает. Электроника сделана так, что 6 групп ТЭНов раскидано по 3 фазам и по двум группам в шахматном порядке. Т.е. можно включать любую группу или обе без перекоса фаз. Ну и опять же - дублирование это хорошо. Если что-то отгорит в одной группе, а надо срочно красить - можно на оставшейся... но дольше. А так, печка выстреливает до 215 градусов за 18 минут. Что в три раза быстрее старой печи. И жрёт при этом в три раза меньше. Думаю, "одна печка" у меня сейчас стоит примерно 300 рублей. Что очень нефигово, надо отметить. Не обязательно ждать, пока наберётся целая гора на покраску, можно просто между делом что-то открасить.

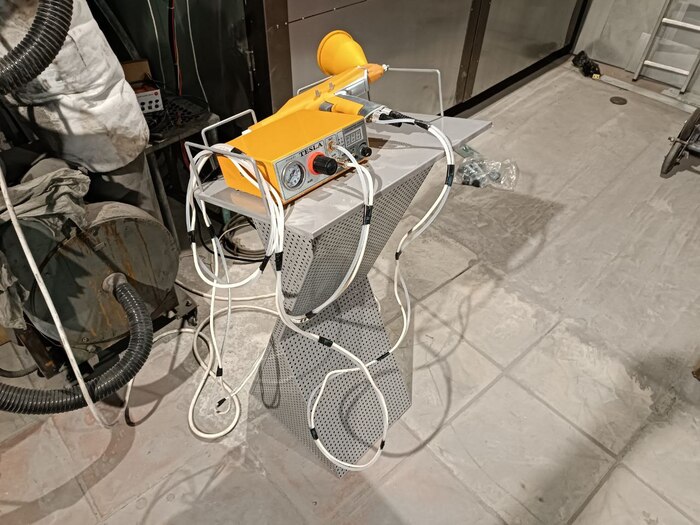

От предыдущих арендаторов осталась вот такая непонятная стойка. Видимо, для каких-то раздаточных материалов делали... Стояла себе, печальная, в плёночке, в углу. Ну, значит, теперь моя. :) А распылитель мне жена ещё 8 лет назад подарила... достал из коробочки, подключил - ай, красиво!

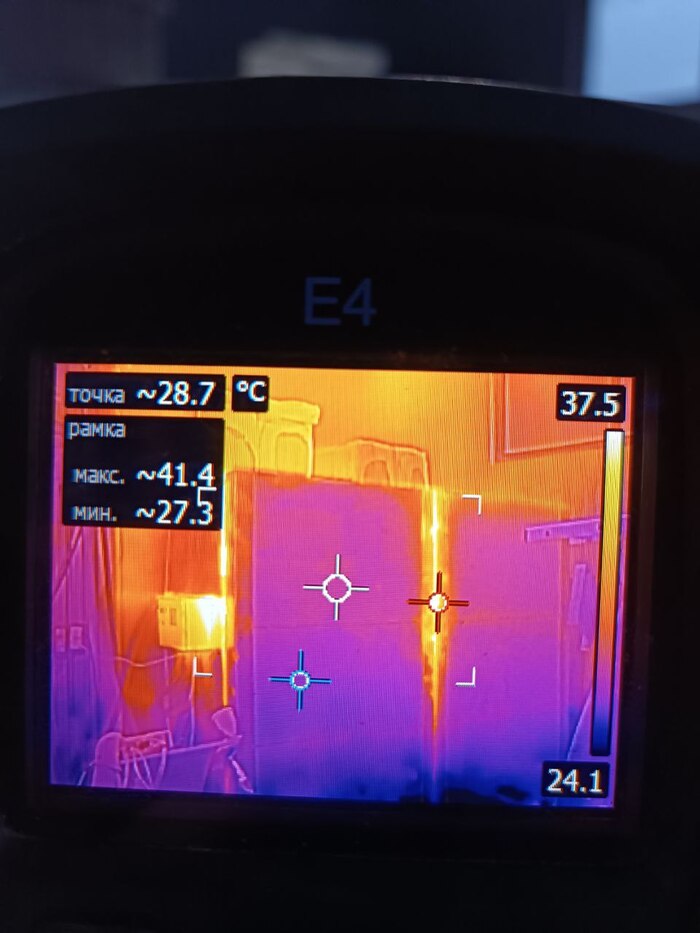

Померил тепловизором чо там по жаришке - ну вполне неплохо. Хотя, как видим, электроящик греется. Надо его оторвать от стены сантимов на 10. А то и вовсе перевесить под прямым углом, чтобы из любого места в цеху было видно показания.

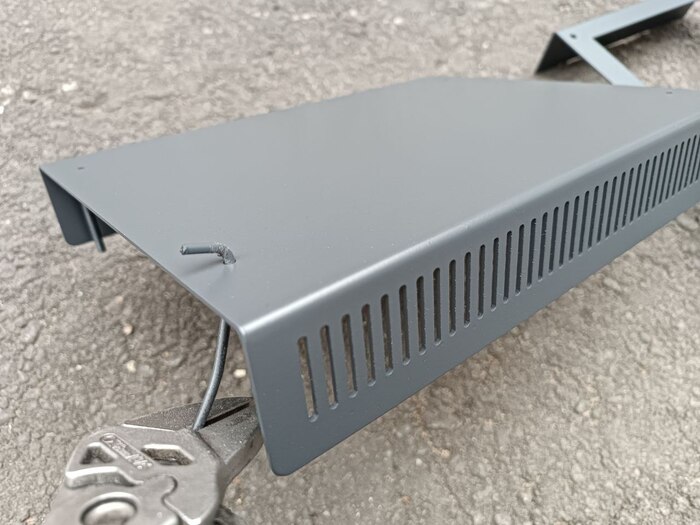

Ну и результат:

Это вторая железяка, которую я в принципе покрасил за свою жизнь. :) Пара кратеров есть, канеш, но я это отношу в т.ч. на краску, которая валялась хз сколько лет.

Вот такие делишки, мальчики и девочки. В итоге, изготовление печки обошлось вдвое дешевле, чем покупка, при этом она точно в размер, как мне надо, она гораздо лучше теплоизолирована, причём специальным теплоизолятором (благо, есть варик напрямую в технический отдел производителя теплоизоляции позвонить и попросить подсказать), электрика - так же без экономии. Обкатываю. Смотрю на допущенные ошибки. По мере необходимости внесу изменения в конструкцию.

Есличо, вся эта тема по металлообработке в режиме онлайн транслируется в тг канале (ссылка в профиле). Там есть про железо и про общение на эту тему. Но нет рекламы и политоты. Такие делишки.

Добрейшего дня, уважаемые.

Хотелось бы попросить консультацию у граждан, которые считают, что "замедление ютуба - хуйня, вс есть на других ресурсах".

Случилось так, что в рамках технологического суверенитета я немного делаю всякие разные железки. Начиная от корпусов для электроники и заканчивая промышленным оборудованием. И вчера внезапно приобрёл очередной станок. Сверлилку. Разумеется, бэушную. Разумеется под ремонт и восстановление. Потому что покупать новую за полляма - смысла нет. Она никогда не отобьётся, ибо глубоко вспомогательное оборудование.

Так вот раньше, я когда покупал какой-то металлолом - просто заходил на ютубчик и находил там видосы, как чинить то и это. А вчера зашёл, нашёл, а посмотреть не смог. Не, ну как "не смог"... понятно, можно поставить какие-то сторонние программы и т.д., но мы же - граждане России, мы же патриоты. И законопослушные люди. Если ютуб тормозят, значит там гомогеи и рептилоиды пропаганду нацизма ведут. Окей. Но вопрос-то стоит, как у первокурсника. Есть станок типа 2н118-1. Как отремонтировать автоподачу. Подскажите пожалуйста соответствующие каналы на вк.видео, рутубе и т.д.
