Помогите распознать маркировку транзистора

Прошу помощи у Пикабушных радиоэлектронщиков.

Не понимаю, что за символ посередине, что за точки внизу и почему «H» повернуто на 90°? Или это «I»

Транзистор стоял в плате BMS

Транзистор тестер отпределяет как NPN транзюк

Нужно понять, где искать аналог и как он называется?!)

Всем привет, все уже наверное слышали что такое "отрицательный рост",сегодня добавим в новояз ещё одно выражение, назовем его " Отрицательная экономия", как обычно все начинается с идеи сэкономить деньги на установке магнитолы, но не у всех правда получается.
Иногда этим страдают сами клиенты (что на мой взгляд простительно) , но хуже когда это делают нерадивые автоэлектрики, которые ориентируются в своей работе только на расцветку проводов, что часто приводит к "летальным " последствиям для техники.
Продемонстрирую один из примеров :магнитола Tpro2 при подключении что-то щелкнуло и кино пропало.

И ещё хочу в данном посте наглядно показать почему нормальная диагностика не может быть бесплатной, у меня диагностика стоит 1000р и входит в стоимость при ремонте (т.е отдельно не оплачивается).
При питании от ЛБП плата потребляет 0.7 А висит несколько секунд и уходит в перезагруз.
Что сразу говорит о том, что есть К. З в вторичных цепях питания, т. е на андроид плате уже после основного КП.
Первое К.З нахожу сразу, источник 4.2 В, кондеры "звенят" и на входе и на выходе.

Убираем его с платы и идем дальше.
Нахожу заниженное сопротивление по линиям питания процессора 0.9 , 1.2В .
Снимаю основной контроллер питания андроид платы UMP510. Сняв его сопротивления приходят в норму, поэтому не ожидав, что могут быть ещё какие то проблемы сразу устанавливаю два новых контроллера на плату и в надежде, что сейчас все будет работать пытаюсь включать плату... Но к сожалению не взлетело.. При этом потребление с блока стало в районе 0.4-0.5 А и даже процессор начинал разогреваться, но потом происходил перезагруз без старта андроид платы. При этом все напряжения поднимались. Тут остаётся несколько вариантов дохлые память или процессор. Но обычно при неисправности процессора можно найти к. з в его обвязке, тут же все нормально.
Поэтому снимаю память и процессор. Память проверю на программаторе, и посмотрю пятаки под процессором.
Все это еще продолжается диагностика, т. о я уже заменил два контроллера которые явно были неисправны и снял процессор с памятью.

Мое внимание привлекает один из контактов под процессором, который выглядит "не здорово" , а именно дорожка ведущая к нему отгорела. В поисках куда же она ведёт приходится ещё раз снять установленный недавно контроллер.

Расковыриваю уходящую в межслой дорожку и восстанавливаю, кидая мини прремычку, и нахожу этот контакт под КП.
Вот теперь есть надежда, что все включится. Но что-бы это узнать нужно все это отреболить и запаять и это по прежнему все еще диагностика..
Теперь порядок , плата ожила, фото сделал я это уже после того, как подсобрал магнитолу и обнаружил, что еще и USB не работают.

Пробитый хаб.

Вот небольшая кучка замененных микросхем +одна перемычка под процессором.

Теперь можно снять дамп на флешку, т.к я совсем забыл это сделать, пока emmc была снята.

В итоге магнитола работает, все поет, все колосится, можно отправлять клиенту.

Надеюсь я смог наглядно объяснить ,что диагностика не может быть бесплатной в нормальных сервисах и у нормальных мастеров. В данном случае она заняла не один час.
Спасибо за внимание!
По вопросам ремонта андроид магнитол контакт для связи со мной в моем профиле Пикабу.

Пикабу, нужна помощь, досталась плата после «человека с руками», и там отсутствовал компонент… путем добрых людей нашел фото компонента, но качество изображения не самое лучшее, и сожалению лучше не будет.
Помогите найти что за компонент

Это компонент от ЭБУ Pontiac vibe.

Друзья, помогите со схемой подключения 6 лент по 5 метров (всего 30 метров). Светодиодов 50 штук на метр WS2812B. Вижу что нужно запитывать каждые 5 метров ленты, но не понимаю потянет ли контроллер 1500 светодиодов? Или может есть контроллер сразу на 1500 светодиодов адресных?

В общем пока сомнения только в контроллере , может усилитель есть какой?(

Попала в ремонт промышленная плата Giada MI-J1900SL с залитым углом. Отгнили напрочь несколько деталей. С конденсаторами я разобрался, а резисторы никак уже не померить. Кто-нибудь может померить у себя номиналы пяти резисторов 0402? Или может быть есть схема или бордвью?

Щупы из пинцета для SMD компонентов.
Своими руками из сломанного пинцета.
Всем кто - купи новое, золотое. Вам точно не сюда ребята.

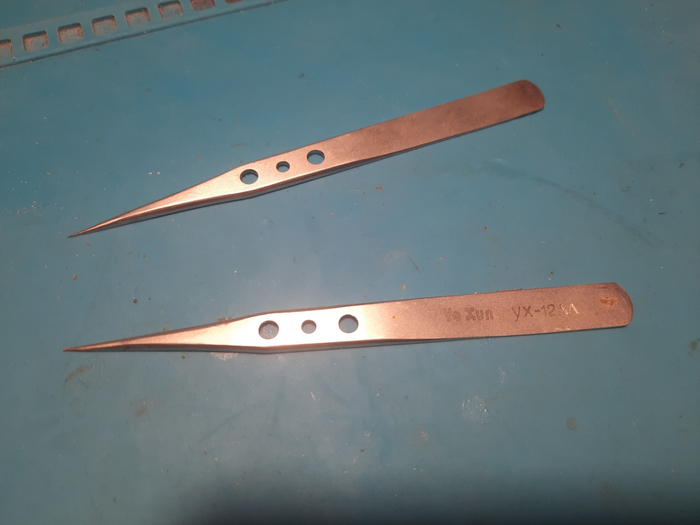

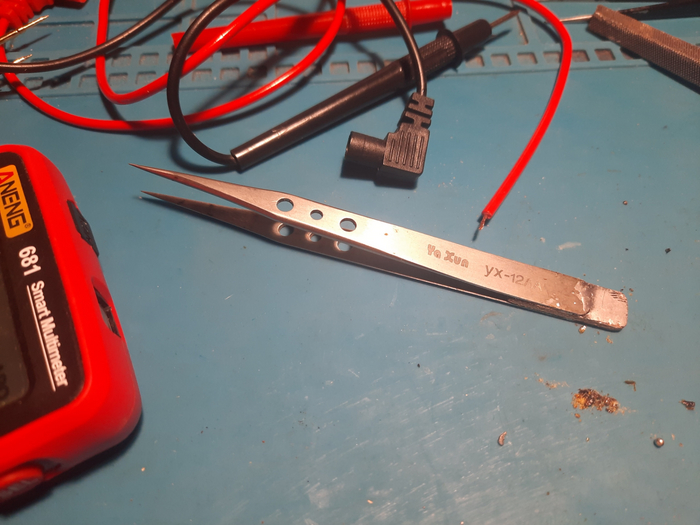

Сегодня есть свободное время, вспомнил про бракованный пинцет, он развалился почти сразу после покупки.

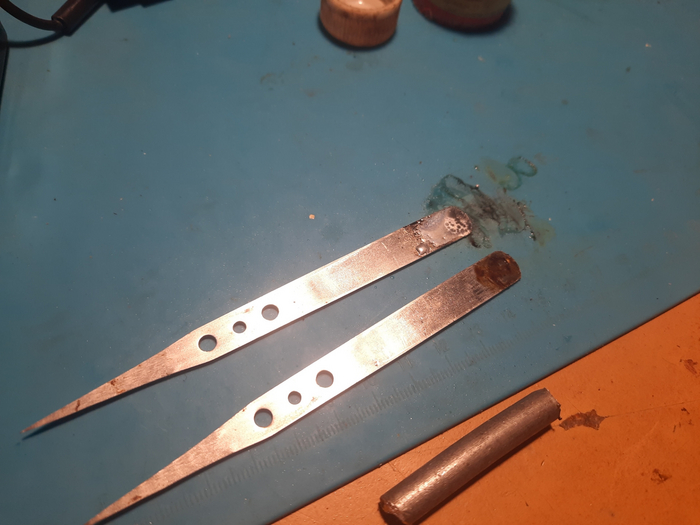

Переживал, что нержа или какая там сталь китайская, не залудится. Но все нормально.

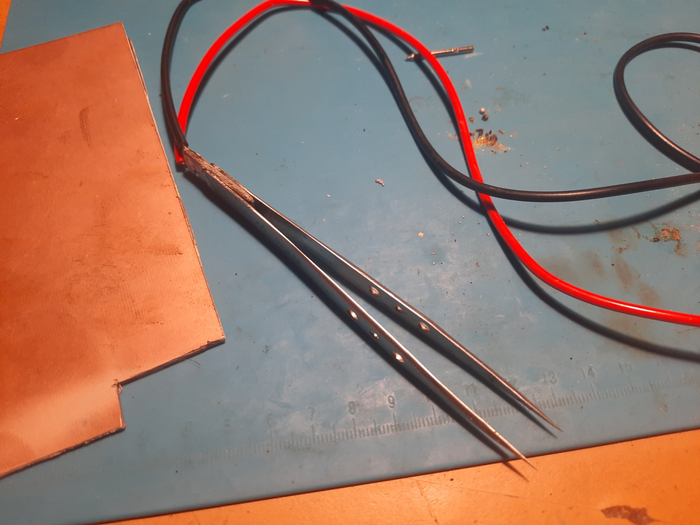

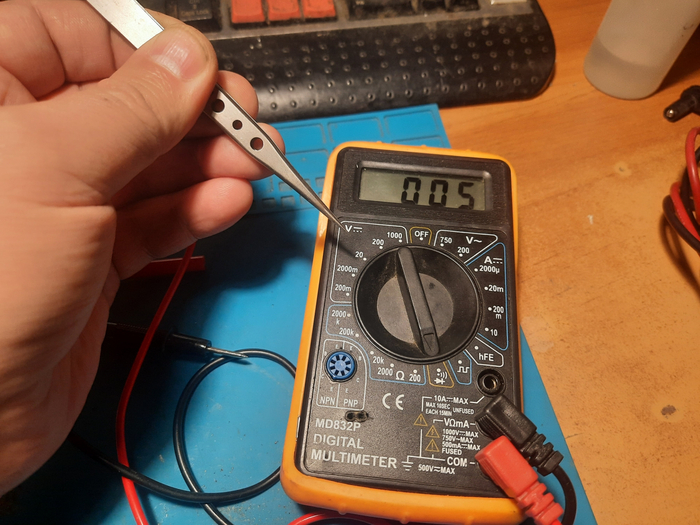

Кусок двухстороннего текстолита и вуаля:

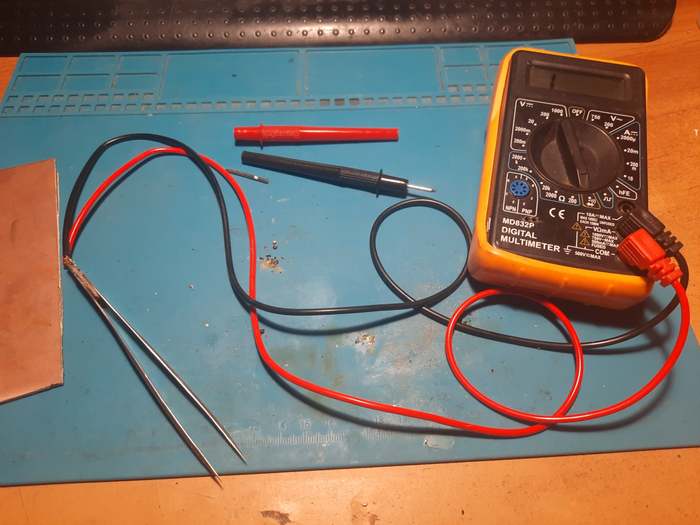

Щупы тоже достались, так себе. Провод отвалился на объекте, хорошо запасные были. Оказывается, провода щупов без пайки, восстановить нет возможности, пластмасс на котом наконечник, видимо приклеен.

Вот и все.

Пробуйте.
Удачных самоделок.
