"ConvertVersion.exe" 1.skp 1.skp_v8.skp 8
pause

Вместо 1.skp своё название файла skp, который нужно конвертировать, цифра 8 в конце первой строке означает версию программы, в данном случае SketchUp 8.

Запускаем теперь bat. У вас появиться конвертированный файл с названием 1.skp_v8.skp.

Теперь вы можете открыть этот файл в SketchUp Pro 8.

Использую SketchUp 8, потому что мало весит <150 мб, лаконичный дизайн, официальная версия программы, без кряков, можно активировать ключом (дополнительные возможности). Можно пользоваться бесплатно и без ключа, последняя версия от google SketchUp Pro 8.0.15158.Для моих задач хватает. Возможно и вам пригодиться. Всем спасибо.

Красная кишка очень помогает измерять длины диагоналей и длину от проёма. 5 минут и гараж обмерен

И казалось бы всё шикарно, но есть ложка дёгтя. Формат dwg импортируется в скетчап через перенос файла и картинка встаёт со смещением по оси до 1 мм по оси х и у. И это я увиделкогда плоскости не замыкались. Пытался повернуть, тщетно. Может кто знает причину?

Как работает новый скрипт

Новый скрипт работаем с именами типа 5РОЗ1 -- 3х2.5
То есть также как и раньше:
5 — номер помещения,
РОЗ — розетки,
1 — номер розеточной группы в комнате)

И после двойного тире указываем марку кабеля или любое другое свое определение.

Еще из отличий это увеличение точности, старый скрипт считал с точностью до метра, Теперь считаем с точностью до сантиметра.

Ruby Script SketchUp

model = Sketchup.active_model

group_name_pattern = /^[1-9][0-9]?([А-Яа-яA-Za-z]+)[1-9][0-9]?(\s.*)?$/

group_lengths = Hash.new(0.0)

matching_groups = Hash.new { |hash, key| hash[key] = [] }

second_part_lengths = Hash.new(0.0)

scale = 0.0254

def process_group(group, group_name_pattern, group_lengths, matching_groups, second_part_lengths, scale)

group_name = group.name

match = group_name.match(group_name_pattern)

if match

letter = match[1]

edges = group.entities.grep(Sketchup::Edge)

total_length_mm = edges.reduce(0.0) { |sum, edge| sum + edge.length * scale }

group_lengths[letter] += total_length_mm

matching_groups[letter] << group

second_part = match[2].to_s.strip

if !second_part.empty?

second_part_lengths[second_part] += total_length_mm

end

end

group.entities.each do |entity|

if entity.is_a?(Sketchup::Group)

process_group(entity, group_name_pattern, group_lengths, matching_groups, second_part_lengths, scale)

end

end

end

root_groups = model.entities.grep(Sketchup::Group)

root_groups.each do |group|

process_group(group, group_name_pattern, group_lengths, matching_groups, second_part_lengths, scale)

end

group_lengths.each do |letter, total_length_mm|

if total_length_mm > 0.0

total_length_meters = total_length_mm

puts "Трассы с буквами #{letter}, Общая длина линий: #{total_length_meters.round(2)} м"

matching_groups[letter].each do |group|

group_name = group.name

edges = group.entities.grep(Sketchup::Edge)

total_length_mm = edges.reduce(0.0) { |sum, edge| sum + edge.length * scale }

total_length_meters = total_length_mm

puts " #{group_name}, Длина линий: #{total_length_meters.round(2)} м"

end

end

end

second_part_lengths.each do |second_part, total_length_mm|

total_length_meters = total_length_mm

cleaned_second_part = second_part.sub(/^--\s*/, '') # Удаляем два тире в начале второй части имени

puts "Общая длина линий для '#{cleaned_second_part}': #{total_length_meters.round(2)} м"

end

Теперь считать большие объемы стало еще легче и точнее.

Еще пример проекта умного дома.

Весь материал считается с первого раза со всеми запасами и уместился в одну закупку. Всего 1.09 км кабеля

Приведу пример.

Задача: вырезать лишнее окно в объекте.

Во всех векторных 2D редакторах решается просто – без расчета, что окно (отверстие) внутри другого объекта будет иметь форму, вы выделите лишнюю часть и нажмете delete. Готово.

Во всех CADах выделить окно в объекте просто так не выйдет – выберется плоскость/отрезок окна и удалится то, что выбрано.

В чем проблема создания редактора, где рабочее пространство состоит из XYZ плоскостей, а инструменты имеют привычное всем управление из Paint/Photoshop/Illustrator/CorelDraw, ведь если в жизни вы берете молоток, то подразумеваете управление им через поднятие вверх - удар вниз, но разрабы CAD так не думают – при поднятии молоток обязательно ударит вас в грудь, при опускании будет направлен вперед. А еще вы забыли выбрать тип молотка – нужен был привычный столярный, а в стоке выбирается молоток сварщика. У меня лишь такие впечатления от usability любого из доступных редакторов для три (3) D.

Компас не предлагать, многое о нем слышал и по иным причинам веры в СНГ ПО нет.

Выше вы видите созданную группу с именем E-W, в ней находятся группы с отдельными линиями.

Каждая группа с именем типа 5Р1 это отдельная линия на щит. (5 номер помещения, Р-розетки,1 номер розеточной группы в комнате)

С одной стороны очень удобно сразу дать имена каждому кабелю. Особенно при подготовке к печати в LayOut, кликая по кабелю инструментом Подпись, имя кабеля подставляется автоматически, ошибиться невозможно.

С другой стороны появляется проблема с измерением длины кабеля в каждой группе. Обычно это происходит довольно нудно.

Нужно зайти в интересующую группу выделить всю линию и только потом увидим результат в данном случае ~ 27957 mm

Далее записываем результат в excel/блокнот/листочек и повторяем процедуру со всеми группами, что является довольно неудобным если учесть что бывают объекты на которых может быть и сто линий (монтаж СКС).

Есть способ вывести результат по всем линиям сразу и этот способ использовать скрипты на языке Ruby. Окно > Консоль языка "Ruby"

Вставляем скрипт:

model = Sketchup.active_model

group_name_pattern = /^[1-9][0-9]?([А-Яа-яA-Za-z]+)[1-9][0-9]?$/

group_lengths = Hash.new(0.0)

matching_groups = Hash.new { |hash, key| hash[key] = [] }

scale = 0.0254

def process_group(group, group_name_pattern, group_lengths, matching_groups, scale)

group_name = group.name

match = group_name.match(group_name_pattern)

if match

letter = match[1]

edges = group.entities.grep(Sketchup::Edge)

total_length_mm = edges.reduce(0.0) { |sum, edge| sum + edge.length * scale }

group_lengths[letter] += total_length_mm

matching_groups[letter] << group

end

group.entities.each do |entity|

if entity.is_a?(Sketchup::Group)

process_group(entity, group_name_pattern, group_lengths, matching_groups, scale)

end

end

end

root_groups = model.entities.grep(Sketchup::Group)

root_groups.each do |group|

process_group(group, group_name_pattern, group_lengths, matching_groups, scale)

end

group_lengths.each do |letter, total_length_mm|

if total_length_mm > 0.0

total_length_meters = total_length_mm

puts "Группы с буквой #{letter}, Общая длина линий: #{total_length_meters.to_i} м"

matching_groups[letter].each do |group|

group_name = group.name

edges = group.entities.grep(Sketchup::Edge)

total_length_mm = edges.reduce(0.0) { |sum, edge| sum + edge.length * scale }

total_length_meters = total_length_mm

puts " Гр: #{group_name}, Длина кабеля: #{total_length_meters.to_i} м"

end

end

end

И через секунду получаем готовый результат, ну или через пять секунд если у вас под сотню линий

Чтобы скрипт сработал линии необходимо поместить в группу с именем вида 1Р1, 21Р1, 1Р22, 1РС22 и тому подобное. То есть (одна-две цифры)(одна-две буквы)(одна две цифры). Буквы подходят как латиница так и кириллица.

Если предпочитаете другое называние можете изменить переменную group_name_pattern

Не знаю насколько правильно написан код, но он работает, не это ли самое главное)

Если это читают программисты знакомые с Ruby, подскажите что исправить или улучшить.

Наверное можно сделать экспорт в excel файл.

Пользуйтесь на здоровье

2. Наполнение модели. Создание модели окна:

3. Продолжаем наполнять модель. Двери:

4. Повышаем детализацию. Подоконники и плинтусы:

5. Переходим к текстурированию:

6. Если Вам нужна модель камина - добро пожаловать!

7. Переходим к освещению. Какие бывают источники света в плагине enscape:

И что с ними можно сделать:

8. Учимся работе с библиотекой прокси-компонентов, а также создаем свои прокси-компоненты:

9. Если нужна лестница, то вот она:

10. Внутри модель дома готова - привязываем её к местности, для чего и почему:

11. Когда модель дома сделана и привязана к местности, самое время заняться инженерными коммуникациями (на примере электрики)

На этом я думаю можно заканчивать данную серию видео. Надеюсь она кому-то была полезна.

Дальше будут видео о том, как создавать тот или иной предмет мебели. Например, понравился Вам шкаф в магазине, а мы его бац - и в модель поместили, со всеми размерами и величинами, а он взял и закрыл любимую картину Вашей мамы - не порядок. Либо перенос картины согласовываем, либо шкаф другой выбираем.

P.S. Благодаря усилиям администрации пикабу, на данном ресурсе более постов выходить не будет. Видео будут выкладываться на youtube и возможно rutube - просто мой хдд не бесконечный.

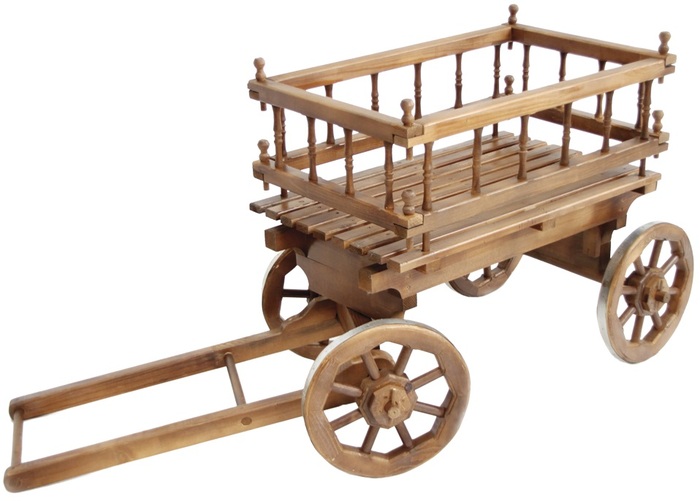

Прошлый раз мне сделали замечание по телеге, исправляюсь:

Эта вроде бы правильная, а там ХЗ, я не спец по телегам.

P.S.S. Огромный привет моим минусаторам, не ленимся - я к Вам уже привык))

..........................................................................................................................................................

P.S.S.S.

@TwoAces, есть модель башни КОПЭ, если нужна отпишись
