ASUS ROG STRIX B850-F Gaming WIFI — кандидат на пристальное изучение, если вы ищете материнскую плату, где геймерский лоск не конфликтует с инженерной серьезностью. За агрессивным фасадом из радиаторов, подсветки и надписей геймерского характера скрывается основательный продукт: от мощной системы питания и приличного оснащения до продуманных креплений, превращающих сборку в простой и почти интуитивный процесс. Впрочем, не будем бежать впереди паровоза – знакомимся поэтапно!
Технические характеристики

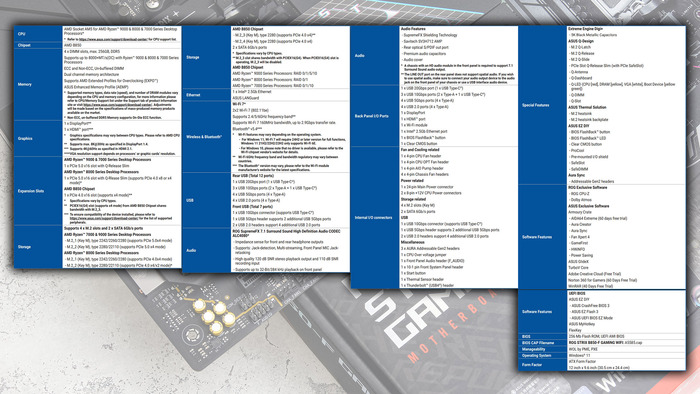

За подробными техническими характеристиками платы стоит обратиться к руководству пользователя – самый надежный источник.
Как и полагается платам линейки Strix, обозреваемая плата довольно жирно оснащена. Впрочем, обо всем по порядку.
Упаковка и комплектация
Материнская плата ASUS ROG STRIX B850-F Gaming WIFI встречает покупателя в фирменной коробке, выдержанной в красно-черной цветовой гамме – традиционно для эстетики ROG. Обозначение модели же выполнено металлизированными буквами.

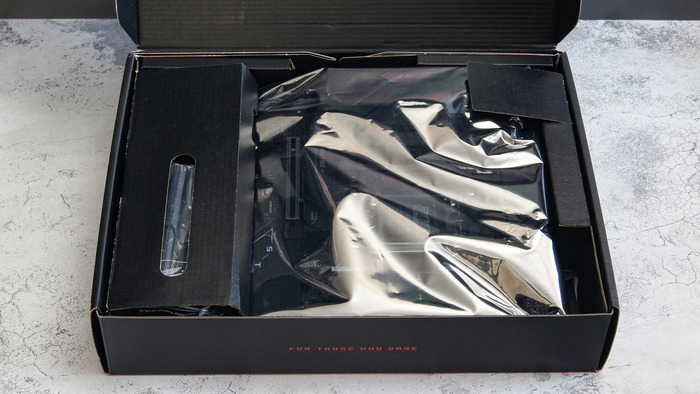

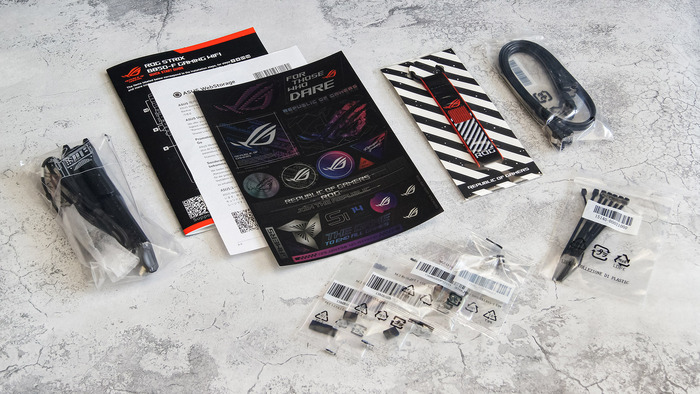

Внутри коробки имеется картонный лоток с откидными краями для фиксации платы внутри. Само устройство находится внутри антистатического пакета. Комплект поставки не бедный и помимо традиционного набора (кабели SATA, крепеж для накопителей M.2, стяжки) внутри имеется WIFI-антенна и мерч: стикерпак и форменный тканевый брелок.
Внешний вид и дизайн

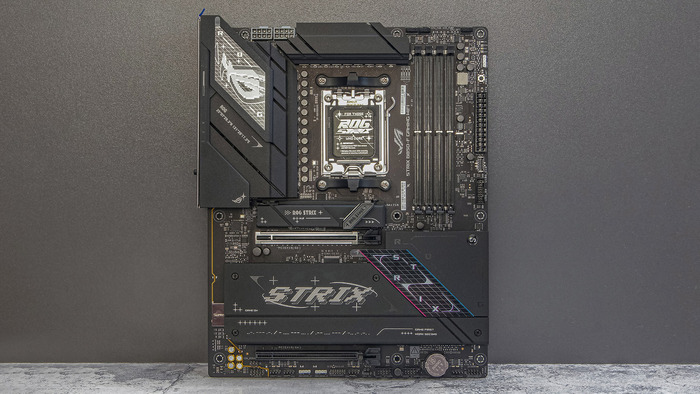

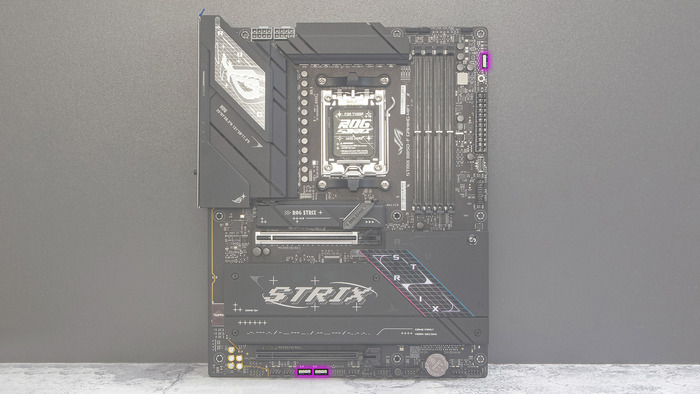

ASUS ROG STRIX B850-F Gaming WIFI – полноразмерная материнская плата, то есть, выполненная в форм-факторе ATX (305 × 244 мм). Печатная плата здесь восьмислойная.
Визуальная составляющая платы довольно броская, хоть и выполнено устройство преимущественно в черном цвете. Значительную часть поверхностей печатной платы закрывают радиаторы: массивные теплоотводы на цепях питания, а нижняя половина платы чуть ли не целиком закрыт, а сплошным «щитом».
Не обошлось и без повсеместных упоминаний о принадлежности к игровому сегменту индустрии. Куча различных надписей о важности гейминга, изображения логотипа ROG различного размера и стилистики, а также обозначение самой линейки STRIX, ну и куча менее заметных деталей.

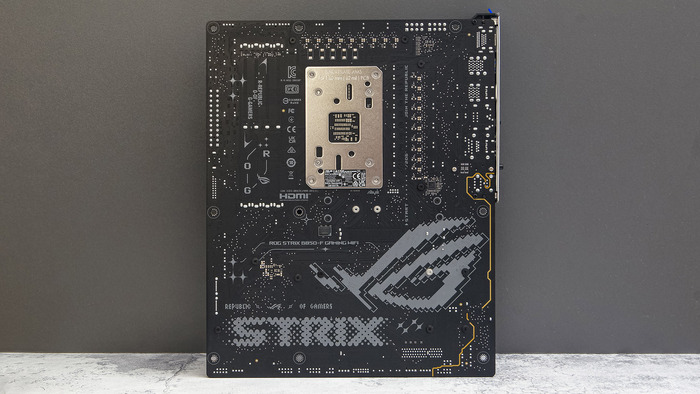

Тыльная сторона платы представляет собой открытый текстолит. Из примечательного здесь – очень крупный логотип ROG и надпись STRIX, выполненные серым цветом.

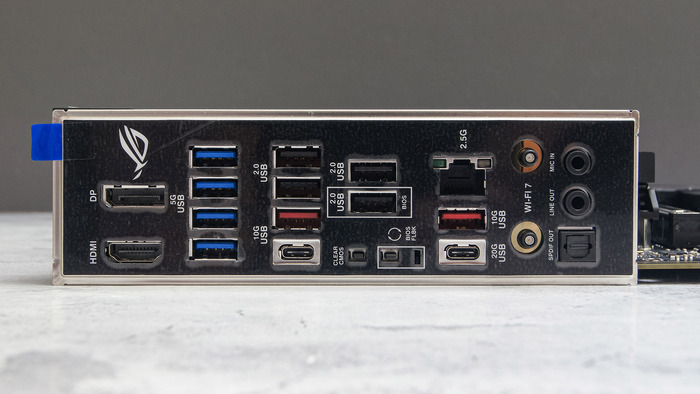

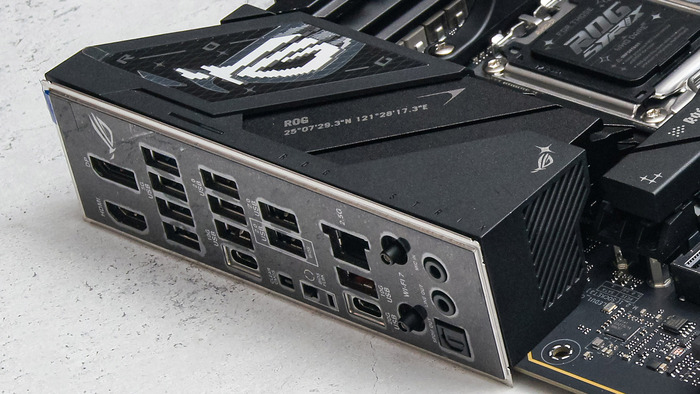

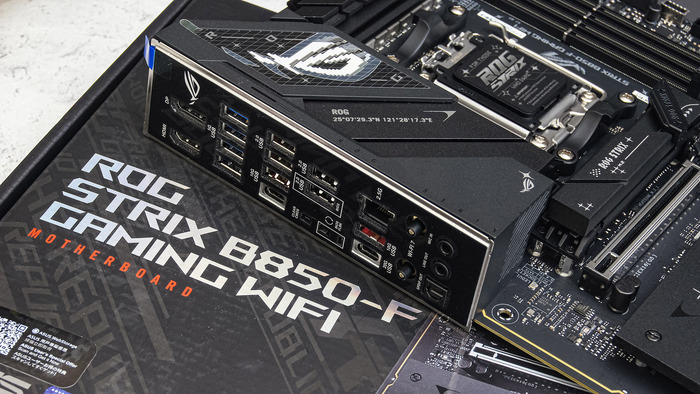

Заглушка задней панели уже установлена на производстве и является условно несъемной. Сама же панель ввода-вывода довольно изобильна. Здесь аж 12 USB различных вариаций: пара USB Type-C (один из них USB 3.2 Gen2х2, до 20 Гбит/с, второй – USB 3.2 Gen2, до 10 Гбит/с), пара (красные) быстрых USB 3.2 Gen2 (до 10 Гбит/с), четыре (синие) USB 3.2 Gen1 (до 5 Гбит/с) и четыре USB 2.0, один из которых с поддержкой BIOS FlashBack. Видеовыход здесь два – DisplayPort 1.4 и HDMI 2.1. Аудиовыходы представлены скромной парой аналоговых jack 3.5 и оптическим S/PDIF. Сетевые интерфейсы представлены разъемом RJ-45 (8P8C) и парой выводов для подключения антенн WI-FI.

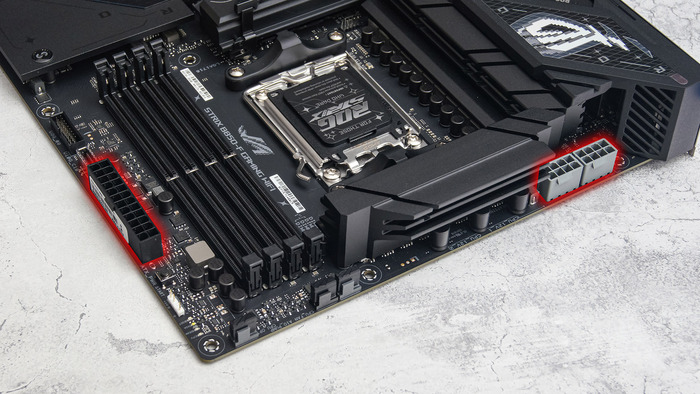

Питание платы ROG STRIX B850-F Gaming WIFI подводится коннектором 24-pin и двумя коннекторами 8-pin.

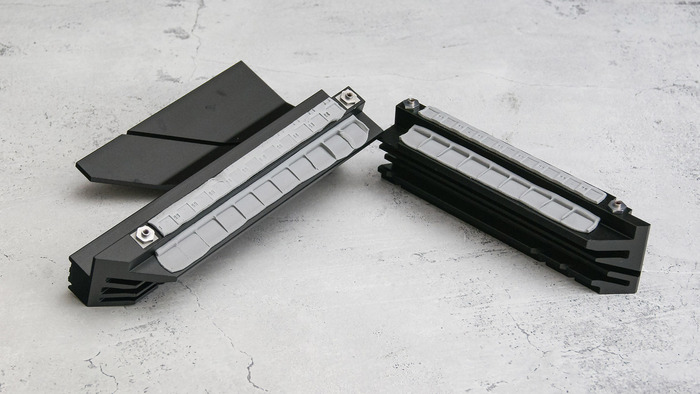

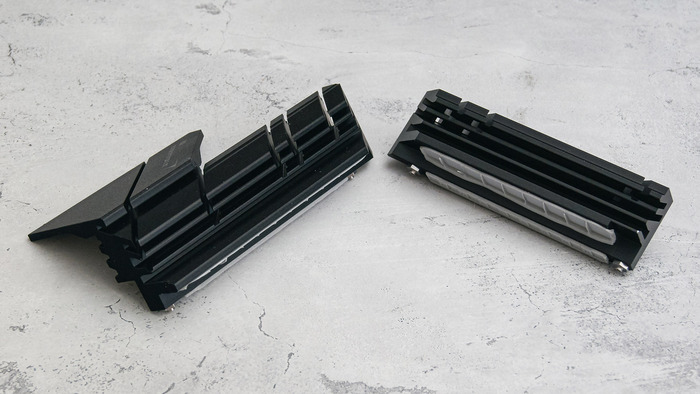

Цепи питания процессора оснащены двумя отдельными радиаторами. Они довольно крупные с развитым оребрением довольно сложной формы. Теплоотвод производится и со сборок и дросселей через термопрокладки серого цвета.

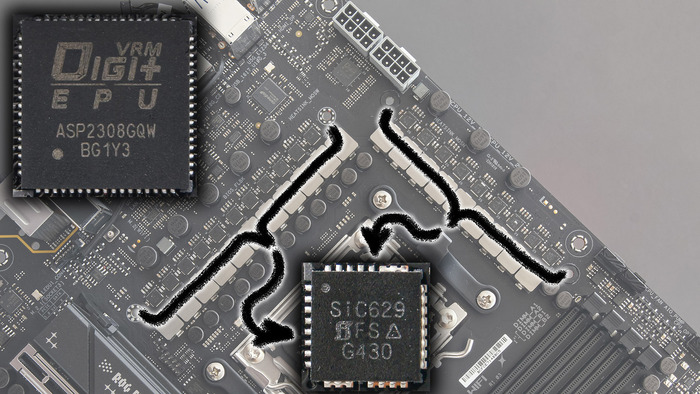

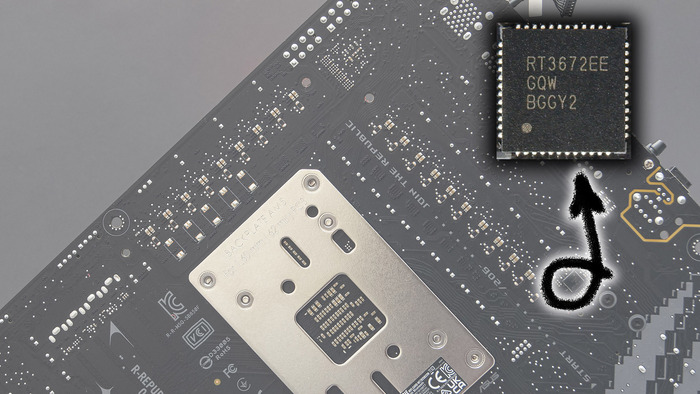

Система питания процессора у ASUS ROG STRIX B850-F Gaming WIFI имеет схему 16 (2×8) + 2 + 2 (VCore + SoC + Misc). Все фазы построены на сборках SiC629 (80 A) производства Vishay. Фазами VCore (16) и SoC (2) управляет ШИМ-контроллер Digi+ ASP2208, а фазами Misc (2) управляет RT3672EE производства Richtek.
Схема питания — более чем серьезная и должна справится даже с самыми флагманскими процессорами сокета AM5 (7950X(3D) / 9950X(3D), которые в пике «едят» до ≈250 Вт.

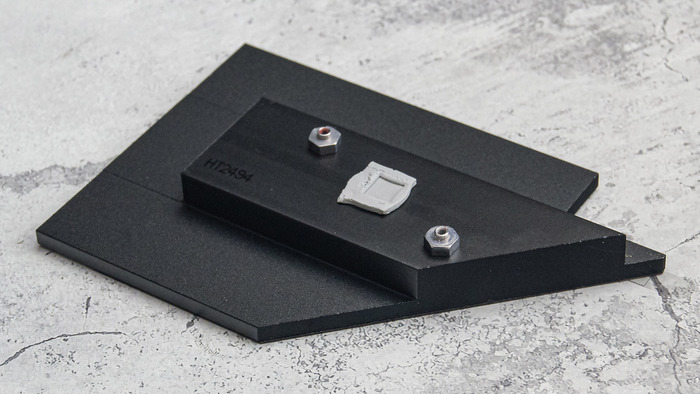

Радиатор чипсета представляет собой плоский, но довольно толстый кусок металла форму которого с натяжкой можно назвать трапециевидной. Крепится он двумя винтами, а контакт с кристаллом происходит через термопрокладку.

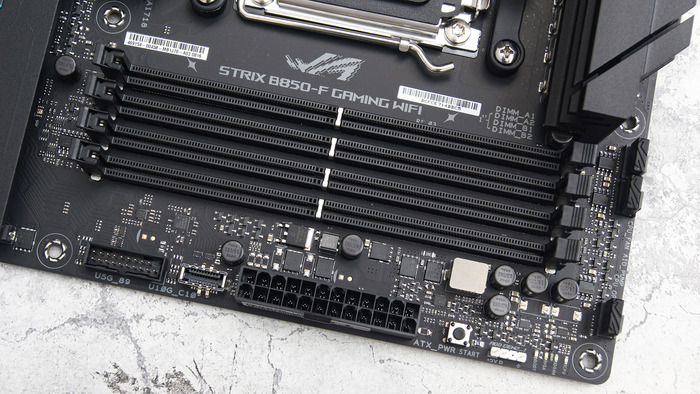

Слотов под ОЗУ у STRIX B850-F четыре. Замки всех слотов открываются лишь с одной стороны (это уже давно стандартная практика). Очередность установки плнок нанесена на текстолит.

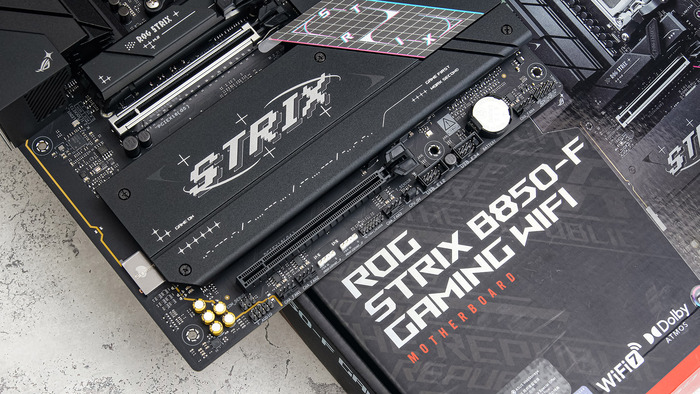

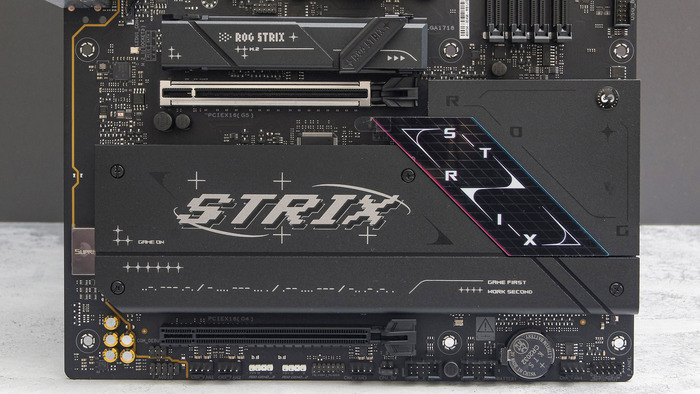

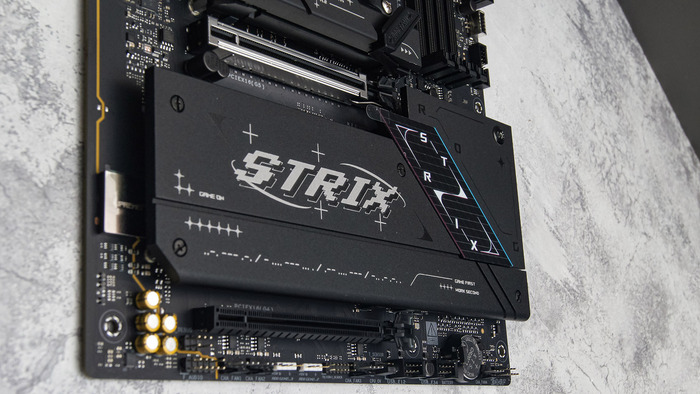

Нижняя половина платы хорошо так закована в радиаторы. Радиатор чипсета и радиатор нижних M.2-слотов выглядят единым целым (только выглядят). Все M.2-слоты имеют штатные теплоотводы.

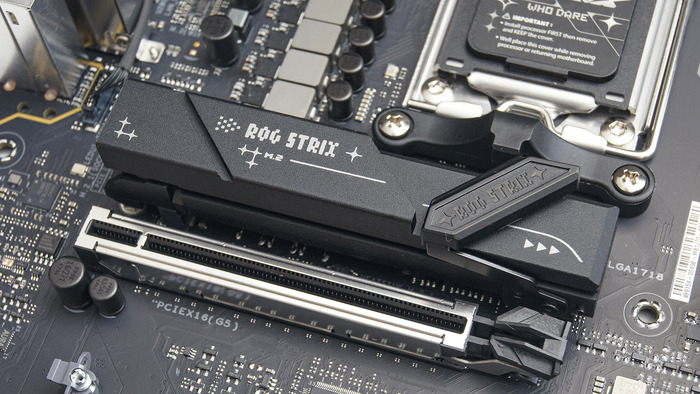

Верхний слот эгоистично владеет собственным радиатором. Он представляет собой очень крупный брусок сечением ≈20×20 мм и длиной около 10 см. Развитое оребрение отсутствует.
Кроме массивного бруска радиатора, верхний M.2-слот имеет подпорную пластину для накопителя – своеобразный бэкплейт, отводящий тепло от тыльной стороны накопителя.

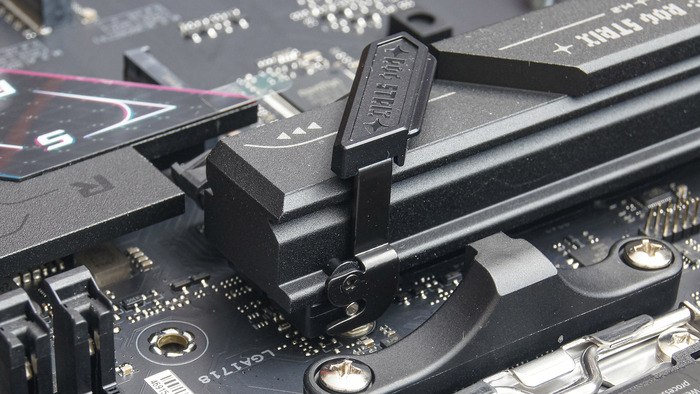

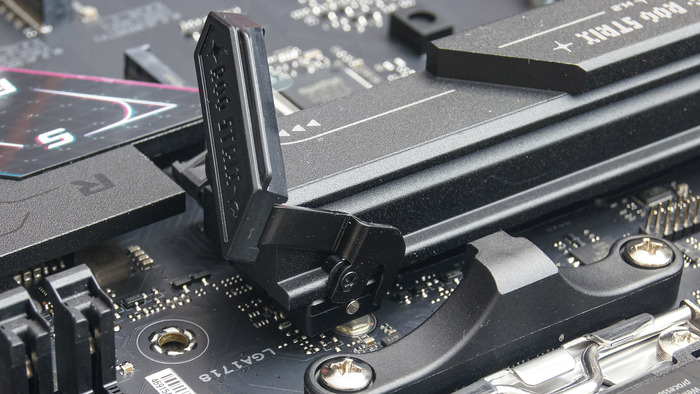

Интересен верхний радиатор накопителей и системой крепления, которую производитель называет Q-Release. В верхней части есть заметная ручка-флажок, которая оканчивается крючком-захватом, ответная часть для которого установлена на текстолите, поверх самого M.2-разъема. Звучит довольно сложно, на деле же все просто: флажок опущен – радиатор зафиксирован, флажок поднят – радиатор можно снять. Это, наверное, самая удобная система крепления радиатора M.2 из всех что мне доводилось видеть.

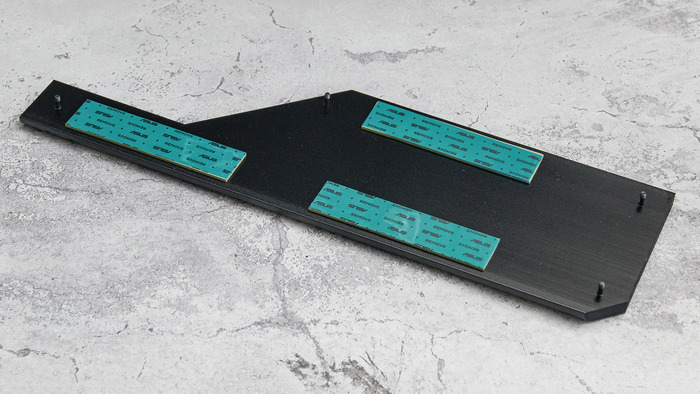

Нижние слоты накопителей имеют огромный общий радиатор, который представляет собой крупную платину толщиной около 4 мм. Крепится он четырьмя винтами.

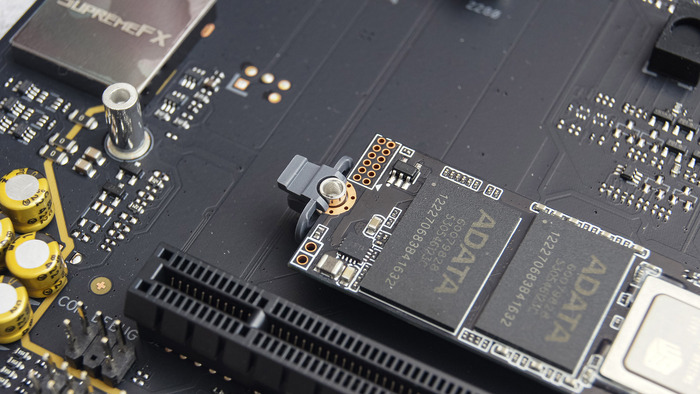

Фиксация накопителей во всех M.2-слотах безвинтовая (Q-Latch). Для фиксации нужно прижать SSD, и он зафиксируется захватом пластиковой детали. Освобождается накопитель нажатием на эту пластиковую деталь.
Интерфейс PCIe 5.0 x4 поддерживают первый (2242/2260/2280) и второй (2280/22110) M.2-разъемы и сидят на процессорных линиях (процессор должен иметь поддержку PCIe 5.0). Третий и четвертый M.2-разъемы чипсетные и поддерживают накопители PCIe 4.0 x4 с форм-фактором исключительно 2280.

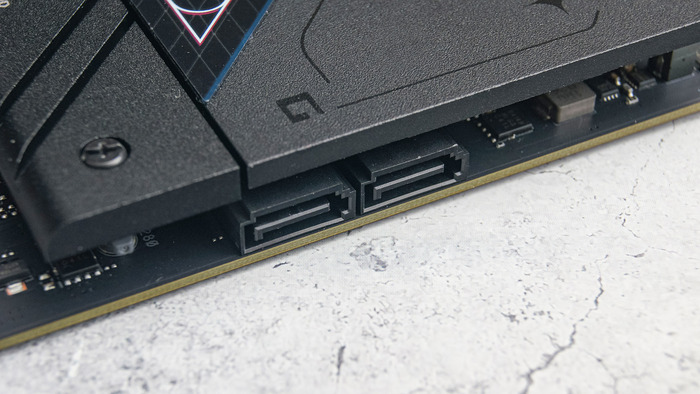

В дополнение к M.2-накопителям, плата имеет пару SATA. Разместились они на правом боку под радиатором чипсета.
Над и под «бронепластиной» радиаторов расположились слоты PCIe.

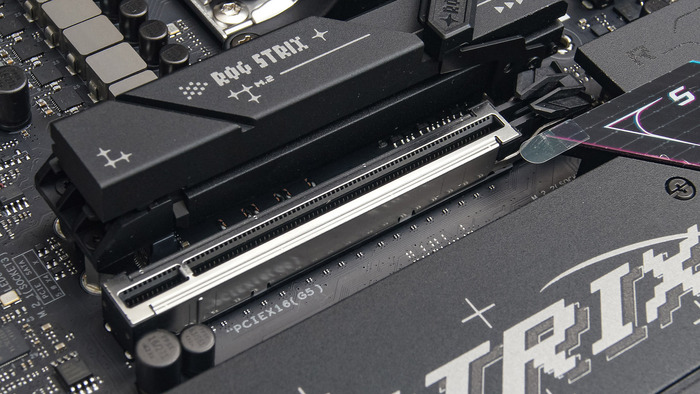

Верхний, PEG, слот облачен в металлическую оболочку и поддерживает интерфейс PCIe 5.0 x16. Нижний же слот имеет интерфейс PCIe 4.0 и имеет лишь четыре линии (x4), хоть и выполнен полноразмерным.

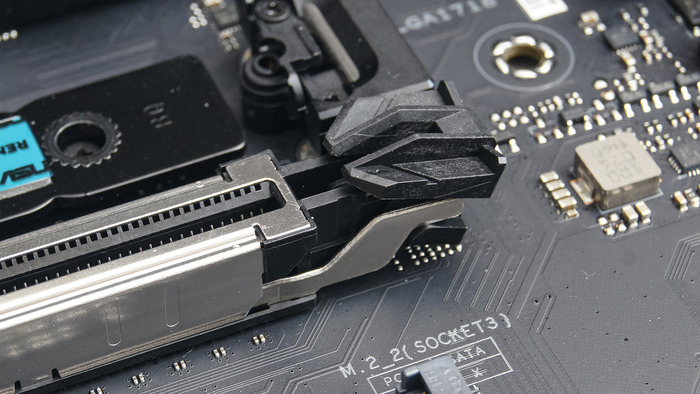

На первый взгляд видеокарта фиксируется простым флажком-фиксатором, как в самых простых материнских платах, но это совсем не так. Здесь очень хитрый и незаметный механизм (Q-Release Slim), который мягко фиксирует видеокарту в слоте. Устанавливается видеокарта простым защелкиванием, как картридж у 8/16-битных приставок, а вот вытаскивается… почти так же, как тот же картридж с одной лишь разницей: видеокарту необходимо немного наклонить в сторону фиксатора. Другими словами, извлекать ее нужно немного наискосок. Никаких кнопок, флажков и прочих фиксаторов при этом нажимать, отводить не нужно.

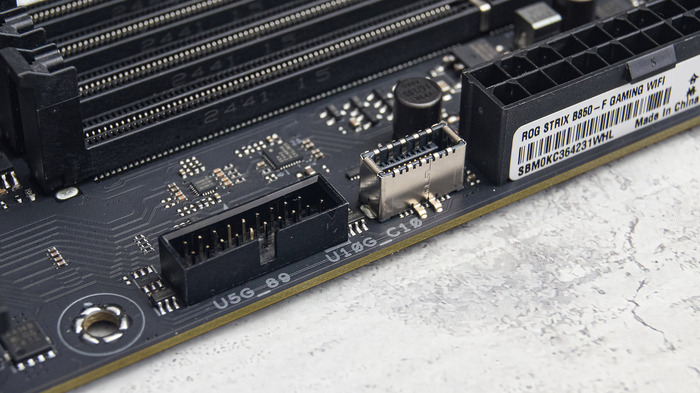

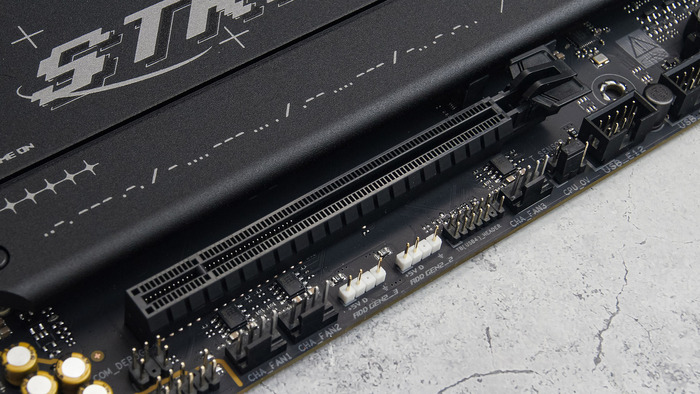

Колодки USB у STRIX B850-F представлены традиционным набором: пара для USB 2.0 (4 разъема) и по одной для USB 3.2 Gen1 (2 разъема) и USB 3.2 Gen2 (Type-C, до 10 Гбит/с).

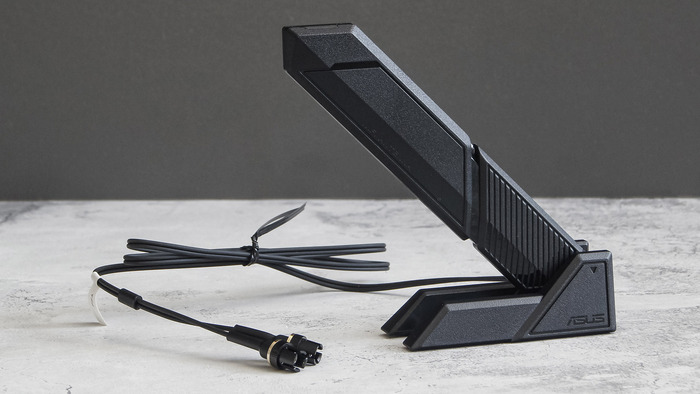

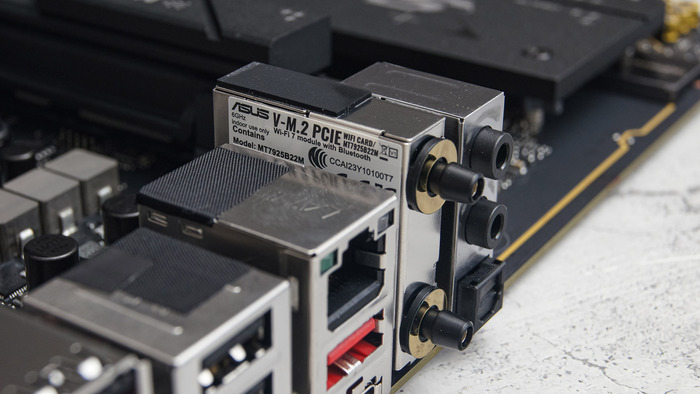

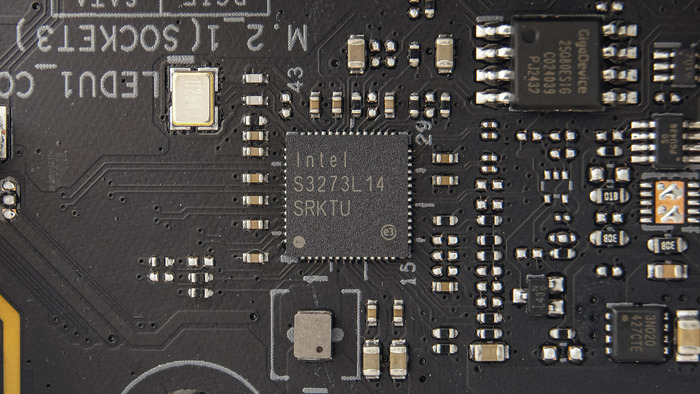

Проводная сеть Ethernet реализована Intel I226-V (2,5 Гбит/с). Помимо этого плата из коробки имеет WIFI 7 и Bluetooth 5.4, которые реализованы адаптером MediaTek MT7925 (MT7925B22M). Комплектная антенна подключается к быстросъемным выводам (Q-Antenna), которые заметно удобнее классических RP-SMA. Угол наклона антенны регулируется от 0° до 90°, а основание – магнитное (можно повесить на металлические панели корпуса).

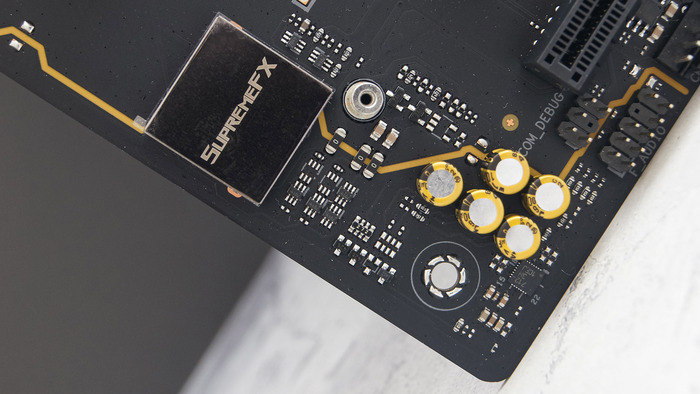

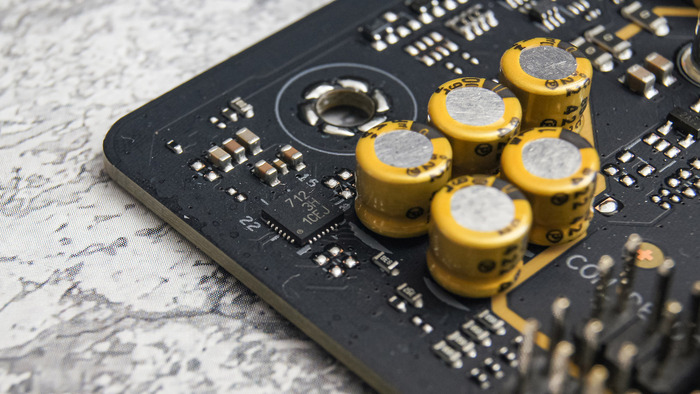

Аудиотракт явно отделен и находится на собственном «островке» текстолита. Аудиочип прикрыт красивым металлическим колпачком с надписью «SupremeFX». Под ним скрывается кодек Realtek ALC4080. Здесь же можно найти пяток конденсаторов Elna и миниатюрный чип операционного усилителя Savitech SV3H712.

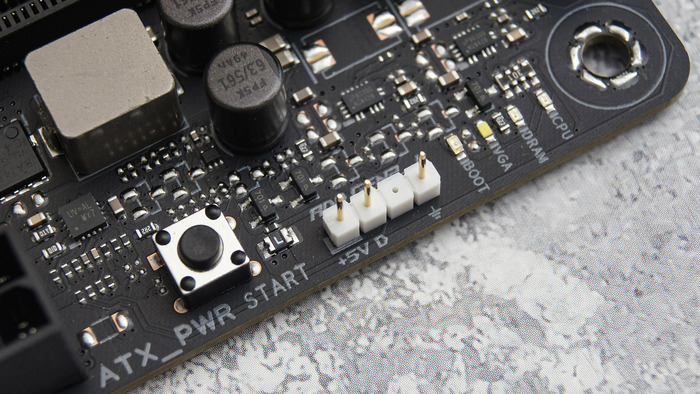

В правом углу разместился индикатор POST-кодов (Q-LED). Рядом – кнопка-дублер запуска системы. Это особенно удобно, если материнская плата является частью открытого стенда.

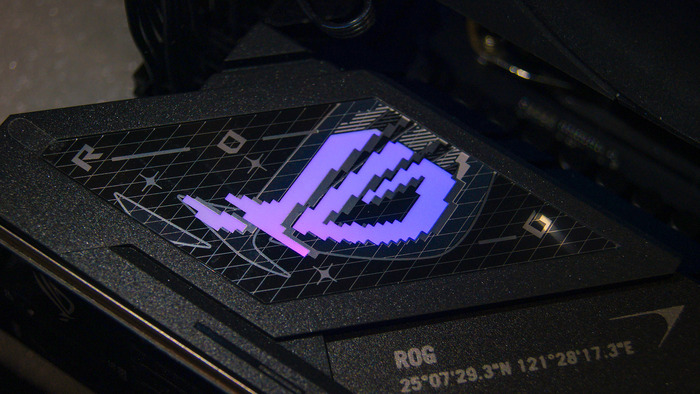

Пару слов об украшательстве. Поверх одного из радиаторов VRM, того, что слева от сокета, надет пластиковый кожух с крупным логотипом ROG. Так вот, во включенном состоянии этот логотип подсвечивается.
Для подключения сторонних устройств с подсветкой у STRIX B850-F предусмотрено три разъема ARGB (5V-D-G). А вот устройства с RGB (12V-G-R-B) подключить напрямую не получится.

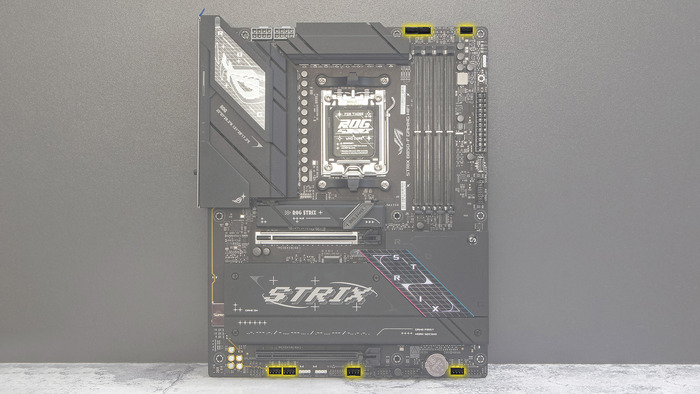

Для подключения системы охлаждения у обозреваемой платы ASUS ROG предусмотрено в общей сложности семь 4-pin разъемов. Все разъемы держат ток до 1 А или до 12 Вт мощности.

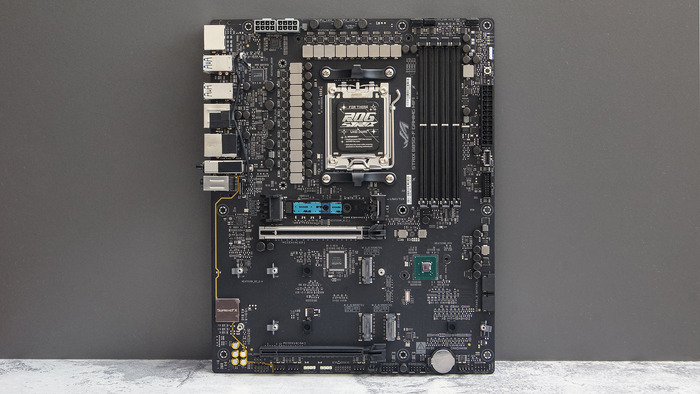

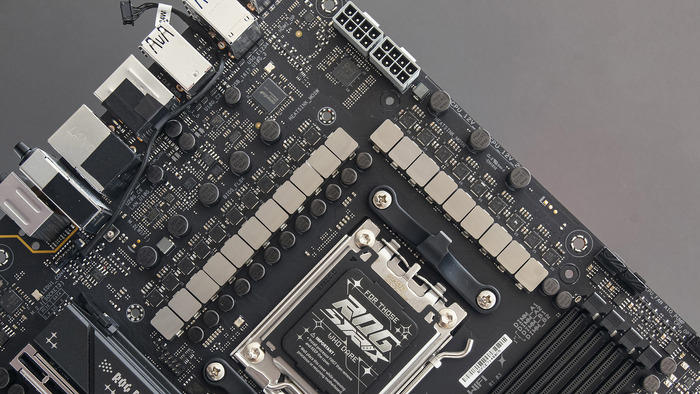

И напоследок – фото ASUS ROG STRIX B850-F Gaming WIFI со снятыми радиаторами.
BIOS

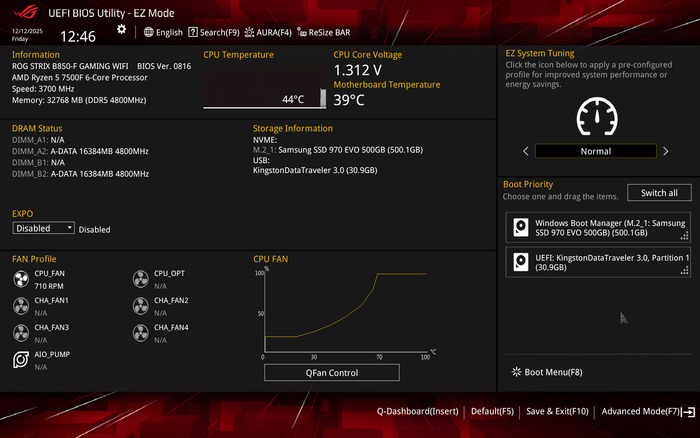

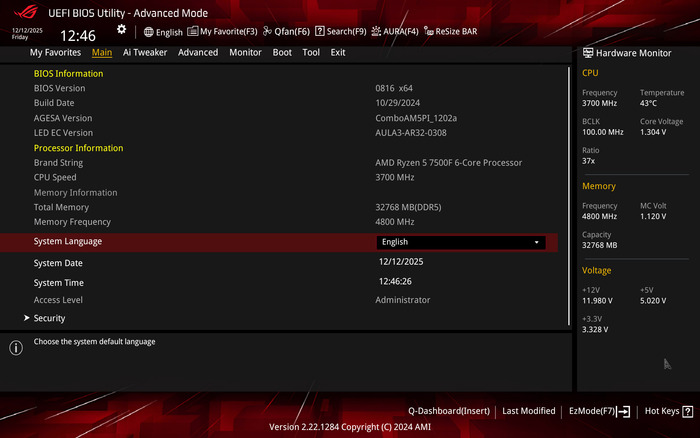

Оболочка UEFI выдержана в агрессивной черно-красной палитре — визитной карточке ROG. Как и всегда, здесь имеется два варианта отображения интерфейса: по умолчанию работает понятный упрощенный интерфейс, а клавиша F7 раскрывает весь мощный арсенал продвинутых настроек для продвинутых юзеров и энтузиастов.

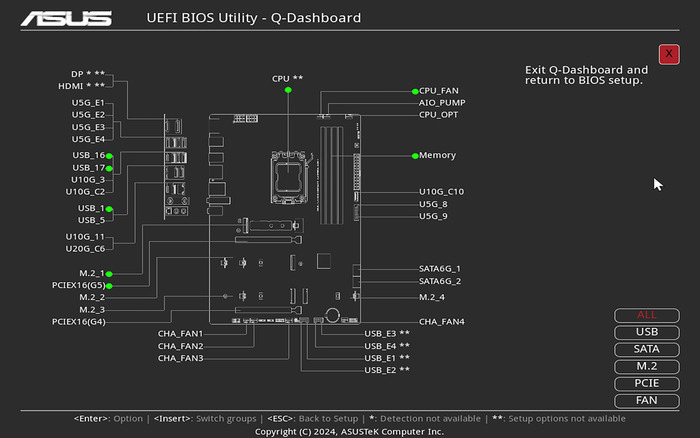

Одной из удобных и полезных функций является Q-Fan Control. Здесь, с помощью настройки кривой можно задать алгоритм работы системы охлаждения. Также из любопытного – Q-Dashboard. Раздел, представляющий собой интерективную схему-инструкция по портам и разъемам материнской платы. Поможет начинающим любителям железа разобраться в тонкостях и толстостях.
Основной пул параметров для настройки системы в энтузиастском ключе сосредоточены в подразделах Ai Tweaker и Tweaker's Paradise. Не буду подробно останавливаться на описании разделов возможности BIOS, так как это обширная тема, рассмотреть которую в рамках обзора конкретной материнской платы невозможно.
Тестирование

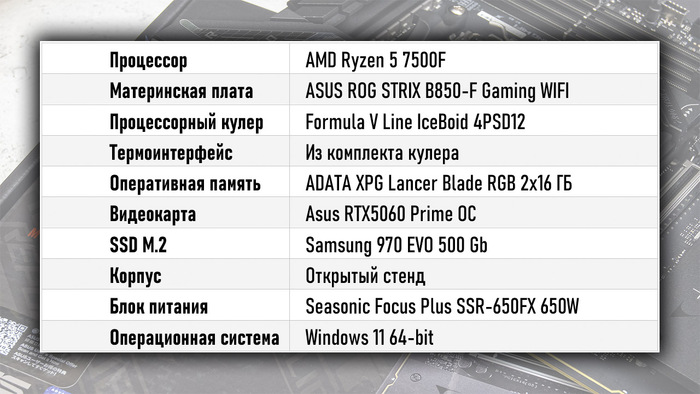

Сборка системы для теста была произведена на открытом стенде. Из процессоров под рукой был лишь AMD Ryzen 5 7500F, поэтому было решено подкрутить ему тепловыделение до уровня ≈105 Вт, чтобы нагрузить материнскую плату чуть сильнее стокового. Оперативная память же была ADATA XPG Lancer Blade RGB объемом 2x16 ГБ. Для охлаждения процессора использовался кулер Formula V Line IceBoid 4PSD12. Его вентилятор был развернут так, чтобы не обдувать цепи питания. Это позволило сделать тест чуть более объективным. Нагрузка на процессор генерировалась утилитой Prime95 в тяжелом режиме – SmallFFT.
Цепи питания процессора на протяжении всего стресс-теста оставались едва теплыми. По данным датчика через 15 минут нагрузки температура достигла отметки в смешные 48 °C и выше не поднималась. Поверхность же радиаторов цепей питания была еще на 7 °C ниже. Тестирование проводилось при комнатной температуре, т.е. около 24-25 °C.
Важно учитывать, что плата находилась в не самых благоприятных условиях: без дополнительного обдува, в горизонтальном положении, при котором пассивные радиаторы VRM не получают оптимального воздушного потока – слабая конвекция. В реальном сценарии — внутри корпуса с хотя бы одним работающим вентилятором — охлаждение компонентов было бы ещё эффективнее, и температуры VRM оказались бы ниже. Кроме того, в повседневных задачах, в отличие от стресс-теста Prime95, нагрузка на систему питания, как правило, значительно меньше.

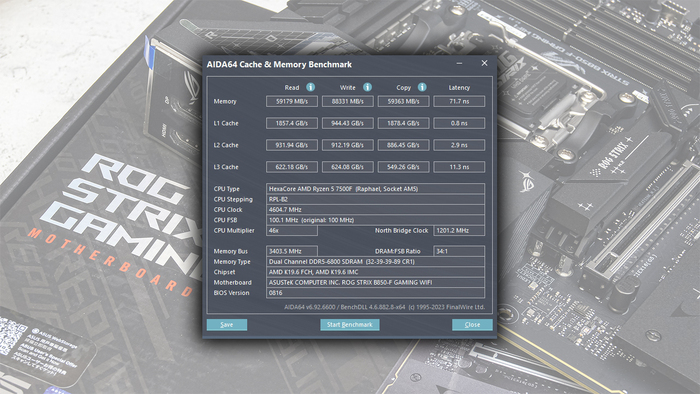

Что до разгона памяти, то тут, естественно, многое зависит от конкретного экземпляра. Модули ADATA XPG Lancer Blade RGB 2x16 ГБ сразу заработали на частоте 6800 МГц при CL32.
Заключение
ASUS ROG STRIX B850-F Gaming WIFI — это демонстрация того, как можно упаковать высокую производительность, отличное охлаждение и продуманную эргономику в узнаваемый геймерский флер. Она идеально подойдет энтузиасту, который хочет построить мощную и долговечную систему на AM5, ценит инженерные решения, облегчающие жизнь, и при этом не готов отказываться от того самого «вайба» ROG, за который, собственно, и платит.
Кому-то это геймерская риторика в дизайне, может показаться излишней. Но это именно тот случай, когда форма не противоречит содержанию, а лишь его подчеркивает. Система питания на, суммарно, 18 сборках SiC629 дают огромный запас прочности и потянет даже флагманские процессора, даже при жесткой нагрузке. В общем-то весь обвес платы очень и очень «жирный». Здесь и четверка M.2-накопителей, два из которых поддерживают интерфейс PCIe 5.0 x4, и обилие портов USB, включая современные Type-C со скоростью до 20 Гбит/с, и приличный аудиокодек с операционным усилителем и много чего еще. Добавьте к этому удобство сборки со всякими фирменными замками видеокарты и накопителей. Приятно? Мне тоже понравилось.
