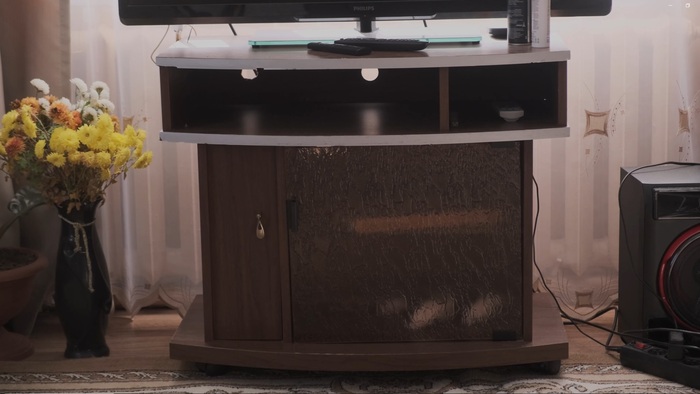

Я его не смотрю, по этому при взгляде на старую тумбу (оставленную прежними хозяевами дома, а может мы её на какой помойке откопали, не помню) у меня ни чего не ёкало.

Относительно недавно я делал этажерку в скандинавском стиле, и при изготовлении нового предмета интерьера я решил руководствоваться той же концепцией. Я люблю прямые линии, острые углы и минималистичный дизайн. Это сугубо моё видение к подходу в выборе мебели, и я уважаю выбор тех, кому нравятся всякие фигурные фрезеровки, канелюры, розетки и т.д.

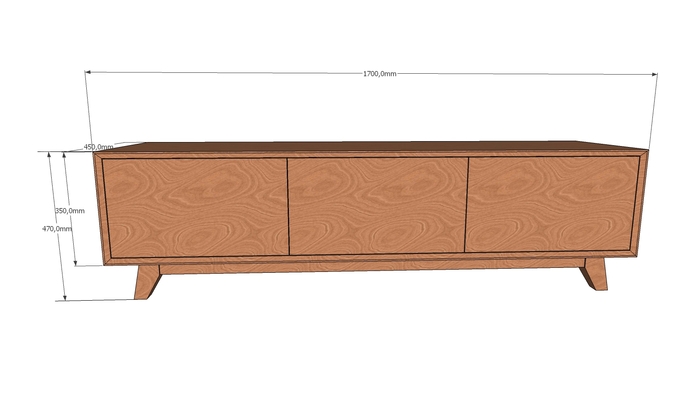

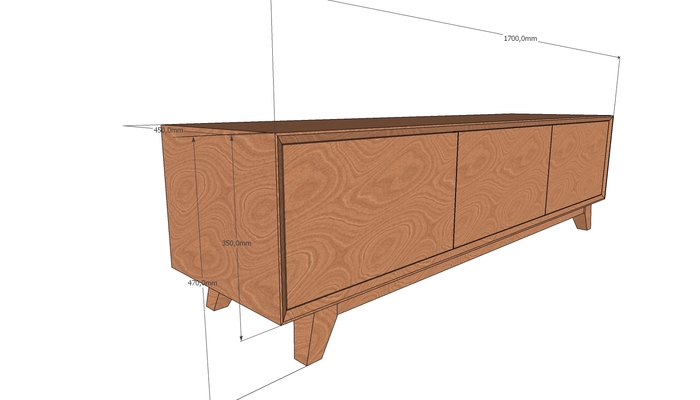

Было решено отказаться от выреза по центру, в который обычно помещают приставку или что-то подобное. В итоге после долгих раздумий родилось оно, на тот момент пока что только на компьютере

Всегда проектирую изделия даже в простеньком 3D, чтобы понимать с какими соединениями придется работать и каких размеров будут заготовки.

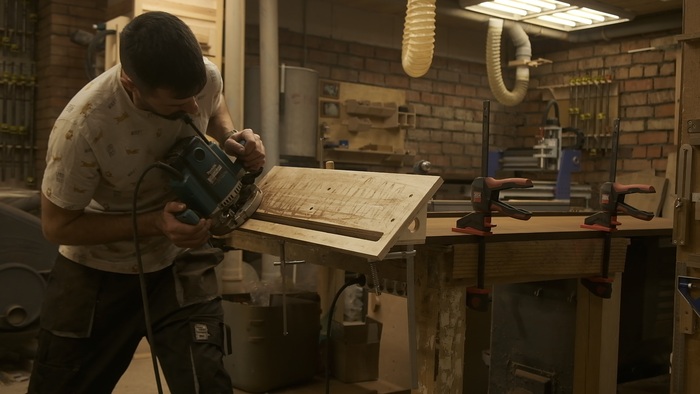

Корпус склеен на ус. 45 градусов под склейку фрезеровал при помощи самодельного упора (о причинах именно такого способа рассказывал ранее)

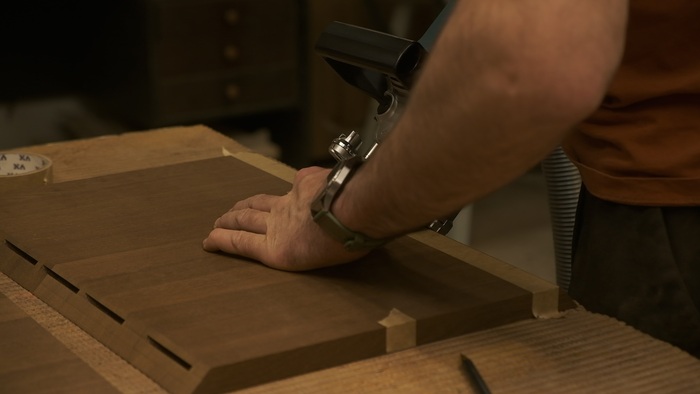

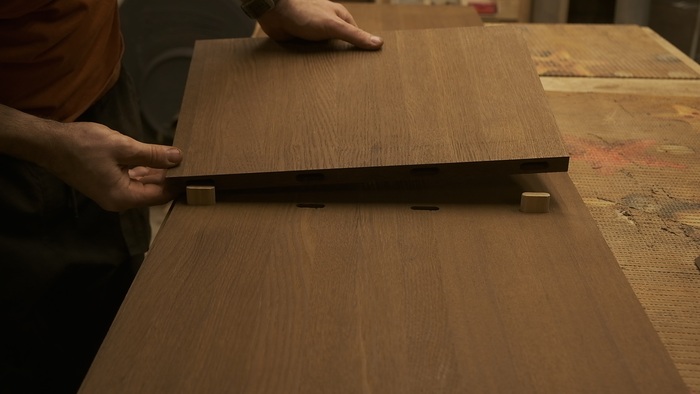

Для усиления поставил ламели из фанеры

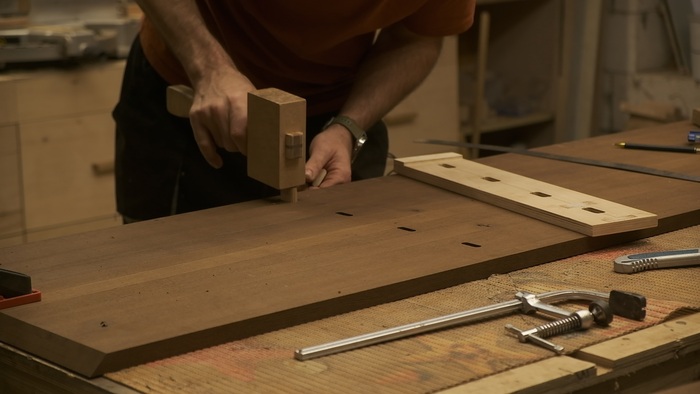

Перегородки закреплены на вставной шип

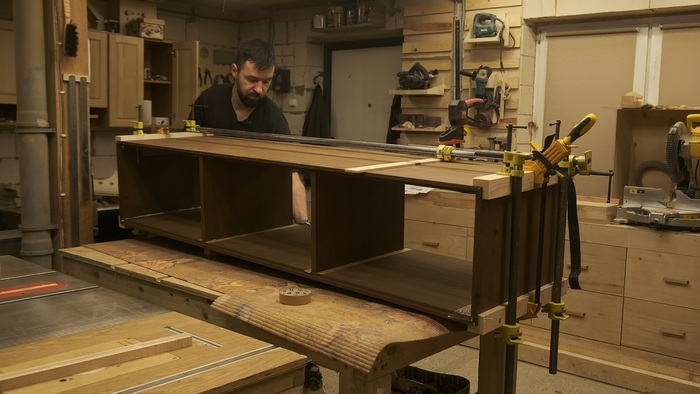

Отдельный вид извращенства - склейка всей конструкции. На ПВА это склеить нереально, да и не очень хорошо термоясень клеится на него. А от ПУРа нужно всё защищать скотчем, и потом долго и упорно отчищать излишки выступившего клея. Короче самое настоящее дрочево. Без преувеличения, на очистку от выступившего клея у меня ушел весь день.

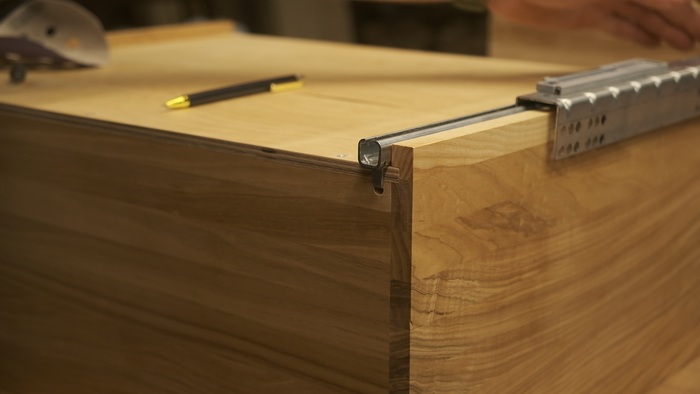

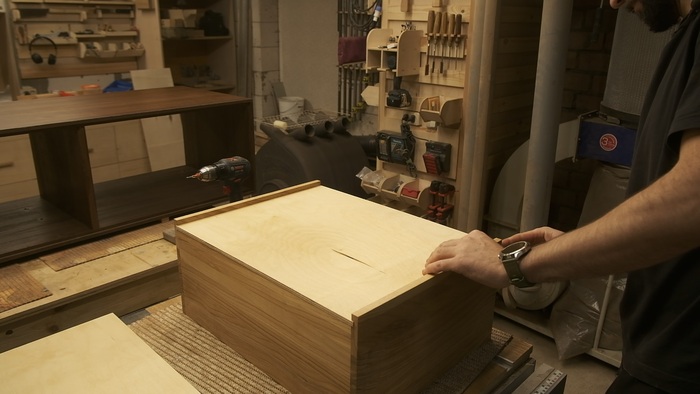

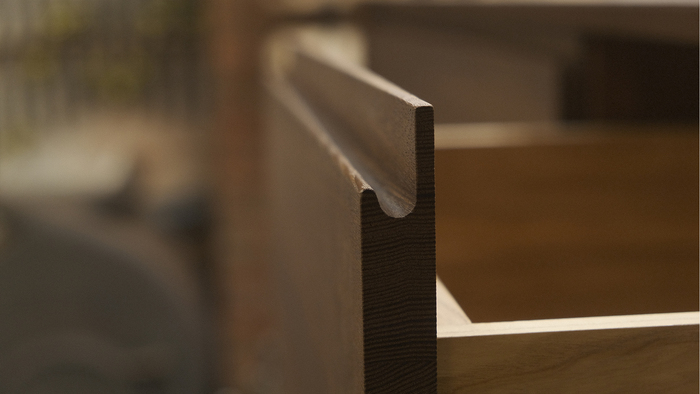

Ящики из массива ясеня, дно из 8 мм фанеры, направляющие скрытого монтажа

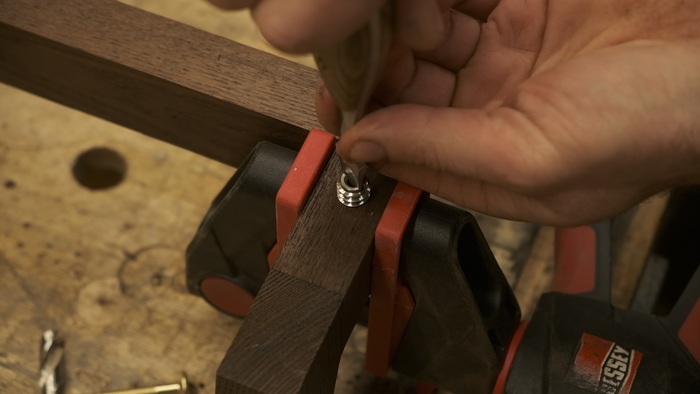

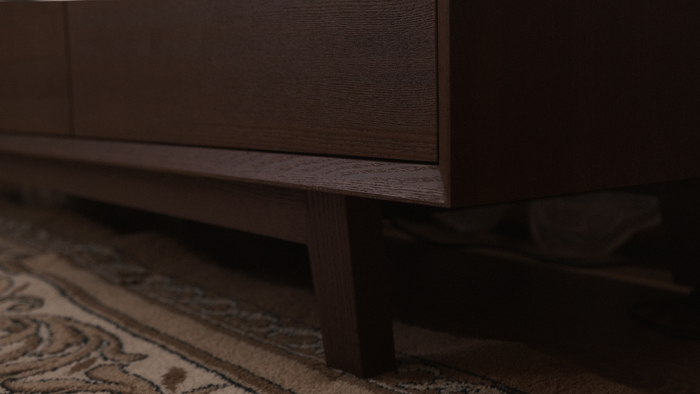

Изножъе собиралось на вставной шип. Имеет вот такую конструкцию, крепится отдельно 8-ю болтами через футорки

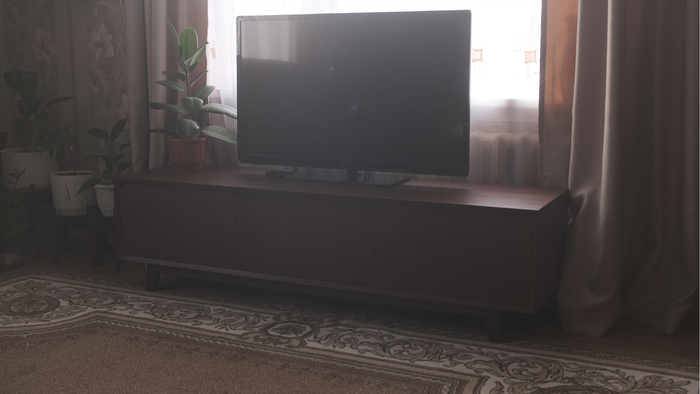

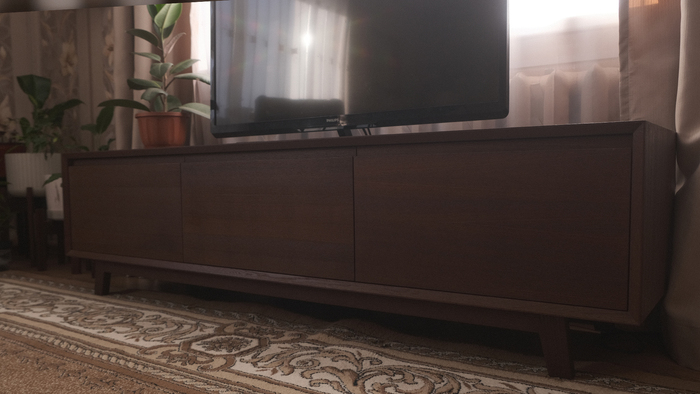

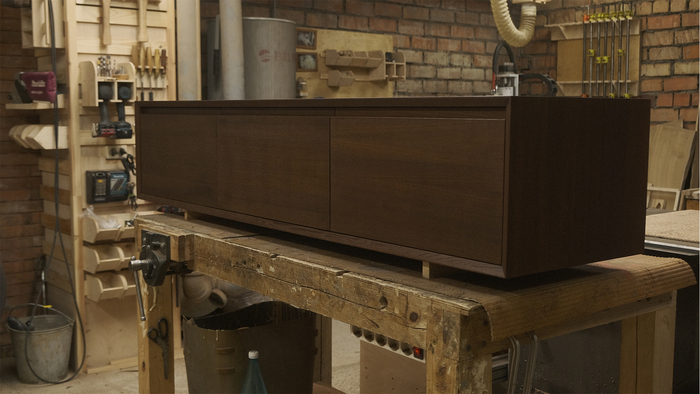

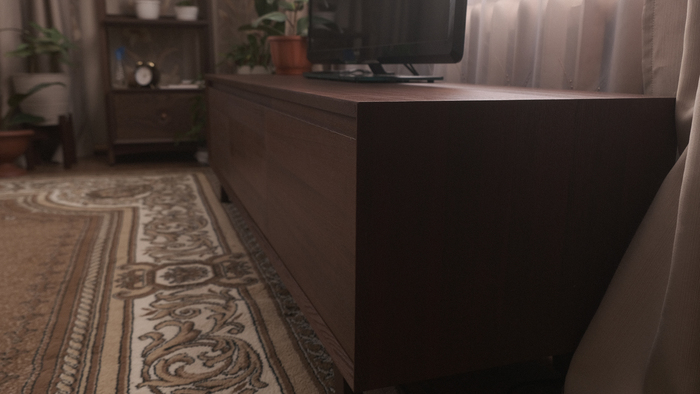

Не буду ходить вокруг да около, результат 2х недельной работы перед вами

Котэ пришел посмотреть что за диковинную хрень притащил в дом хозяин)))

Как-то так ;)

Надеюсь, что у меня найдётся достаточно времени, чтобы расписать подробно всё, что понадобится купить, и описать то, что мы будем делать.
Естественно, в один пост всё категорически не влезет, да и голова может лопнуть, если взяться за формирование списка "одним днём". Поэтому строительство приёмника будем описывать в серии постов.
А если Вы не занимались радиотехникой ранее, то кроме собственно деталей и материалов для строительства приёмника Вам понадобится минимальная радиолаборатория, о которой я тоже напишу.

В каждом из постов будет рекомендация на закупку какой-то части деталей и материалов, а также будет рассмотрен какой-то участок схемы радиоприёмника, для того чтобы мы не просто "соединяли детальки по рисунку", но и понимали, как эта железяка потом будет работать.

Базовая теория радиосвязи в двух словах описана здесь:
О радиолюбительстве. Баян №6. 18.07.2023

А строить приёмник мы будем на основании решений, приведённых вот в этой книге:
https://djvu.online/file/CM1mGP8a58RVY?ysclid=mi2t3vec329309...

Естественно, строительство радиоприёмника не будет точно соответствовать книге. Книга предлагает строить радио "с начала", то есть с его радиоприёмной части. Когда я был молодым радиолюбителем, я тоже так поступал... В результате у меня в кладовке до сих пор валяется некоторое количество самоделок, которые заработали "с начала", а потом были брошены, т.к. стало не интересно помещать это в корпус, оснащать блоком питания и т.д.

Поэтому, мы будем строить радио "с конца". То есть - с корпуса. В который сперва установим все элементы питания, потом - поставим усилитель низкой частоты (УНЧ) на радиолампе 6Ж2П, потом - вставим туда копеечный ВТ-MP3-FM модуль, чтобы проверить работу УНЧ, и только когда вся эта история заработает, приступим к строительству высокочастотной части радиоприёмника.

Что мы получим в результате?
В результате будет аппарат, построенный на самых аутентичных лампах, но - с применением некоторых современных решений. Например - цифровых вольтметров (они будут показывать напряжение на аноде и на накале лампы), ВТ-MP3-FM модуля (чтобы слушать современное радио, а не только дальний эфир), современных батарей для питания анодных и накальных цепей радиоламп.
Архаичная высокочастотная часть, которая будет строиться в самый последний момент, позволит принимать радиостанции в средневолновом и нижнем коротковолновом диапазоне, примерно - до 10 мегагерц. Причём регенеративная схема приёмника позволит нам принимать не только радиовещательные станции, но и радиолюбительские, и специальные. В том числе - УВБ-76, которая работает на частоте 4,625 мегагерца.
Приёмник громкоговорящий, то есть слушать будем на динамик, а не на наушники.

Радиоприёмник будет большой.
Его размеры - ширина 400 мм, глубина 300 мм, высота 300 мм. Меньше делать не имеет смысла, т.к. это отнюдь не микроэлектроника :)
А в заявленные размеры точно влезет всё, включая батарейки.

Итак, первая закупка. Радиолампы и фанера.
Нам понадобятся радиолампы 6Ж2П. Лучше взять 3 штуки, на случай, если одну разобьём или сожжём - будет запас.
Для корпуса очень хорошо подойдёт вот такая фанера:
https://www.ozon.ru/product/fanera-dlya-lazernoy-rezki-i-gra...
и вот такие бруски:
https://www.ozon.ru/product/brusok-derevyannyy-30h40h500-mm-...
Также очень полезно купить ламповые панельки, куда будем вставлять лампы. Рекомендую взять с запасом. Часть точно испортим, пока будем заниматься строительством.
https://www.ozon.ru/product/panelka-dlya-radiolampy-plk-7-5-...
По этой ссылке - 5 штук панелек.
Все ссылки - не реклама.

В первую закупку поставлены лампы и материалы корпуса для того, чтобы "отрезать путь назад". Как можно отказаться от строительства радио, если лампы и детали корпуса уже есть?

И да, кстати... Планируемое радио устойчиво к воздействию электромагнитного импульса ядерного взрыва.

С Вами - AlexRadio. На связи!

P.S. ВНИМАНИЕ!!!
Поискал описанные в книге радиолампы... Их нет. Либо дорого. Поэтому лампы меняем. Приёмник будет на лампочках 6Ж2П. Они есть везде. И недорого, можно найти до 100 рублей штука.

ТЕКСТ ПОСТА ПОМЕНЯЛ ПОД ЛАМПЫ 6Ж2П
