Новый сверлильный станок в мастерскую из старого хлама
Продолжаем оснащать мастерскую оборудованием из хлама.
В этом посте расскажу как восстановил в "моем стиле" сверлильный станок.
База станка ,кажется нс12, была найдена в куче хлама, отдали за бесплатно.
При дефектовке, кроме явного отсутствия двигателя, шкива, ручек и общего не важного состояния. Оказалось ещё патрон приварен к валу шпинделя, приварен криво, с биением, патрон видимо решил умереть и после чего станок и был отправлен в хлам.
Было решено заказать новый вал с Китая, так как на старый даже если заменить патрон ,не нашел шлицевой втулки через которую крепится ведомый шкив. Заказал вал и втулку отдельно, но к удивлению все сошлось идеально. Только сам вал нашел немного короче чем нужно и верхний подшипник на валу не сел в предназначенное место, пришлось добавить самодельную втулку (было небольшое биение) от пивной банки, подошла бы любая банка, но использовать пивные всегда приятнее.
Нижние подшипники сели отлично.
Был заказан патрон безключевой, приятной неожиданностью оказался довольно увесистой штукой, из тех моментов когда при распаковке за небольшие деньги получаешь хорошо собранную штуковину, ожидая полную фигню.
После примерки получен результат биения на патроне ( не на кулачках) ,который не ожидал от этого хлама...
Мотор и шкивы у меня уже были, когда то арендованы с заводского хлама, естественно арендованы без согласования и что самое приятное, без конкретной цели. Просто чутье "Mr. Тащу что бы не выкинули вдруг пригодится".
Пружина возврата и ручки с Китая.
Чугунная неудобная станина была заменена на сваренную из обрезков трубы 40*20*1.5 тумбу с колесами, с колесами немного ошибся нужно было сделать регулируемые опоры. Покрашен так же сам станок.
Тумба сделана таким образом что бы все было максимально точно и можно сделать подвижный столик с упором, и самим столиком менять расстояние от упора до сверла.

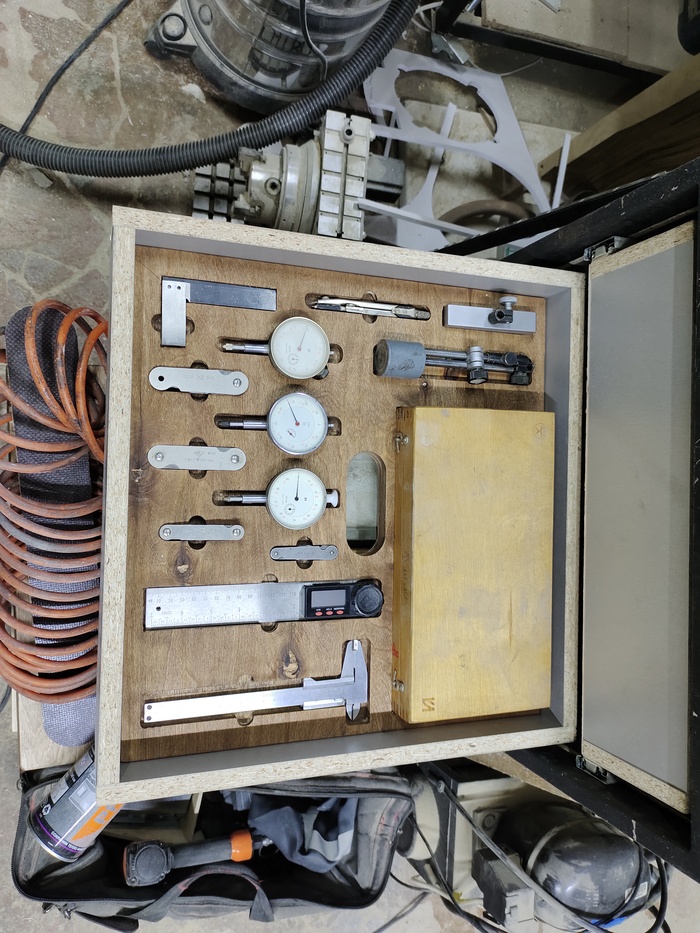

После были сделаны 4 выдвижных ящика. В данный момент занимаюсь обустройством ящиков. После займусь красотой. Обклею кромкой и сделаю фасады с какой нибудь интересной фрезеровкой в стиле стимпанк.

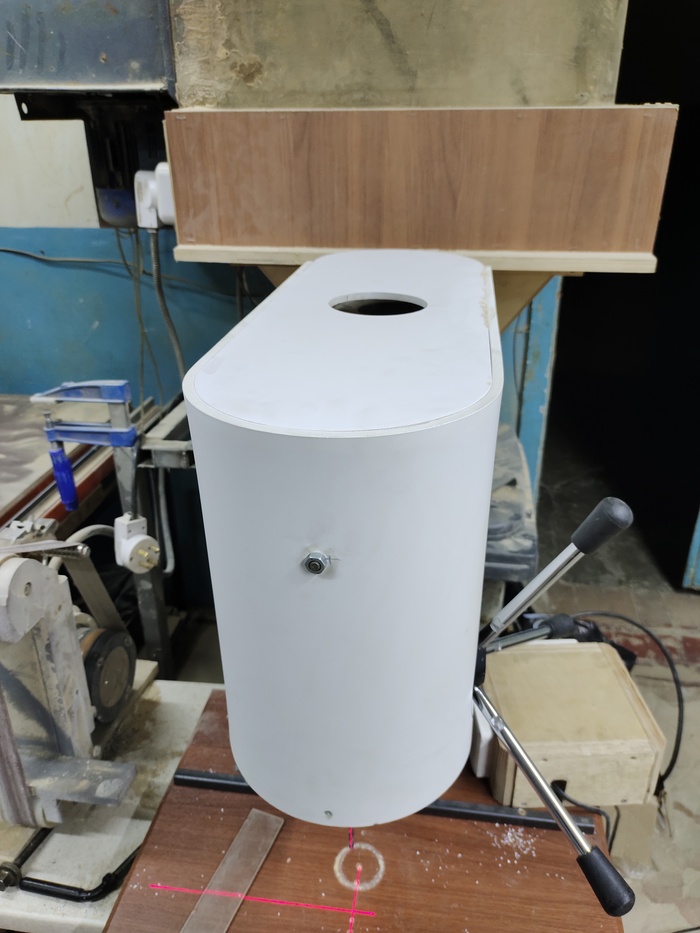

Сам станок был обшит ПВХ 8мм. Очень крутой материал, легко гнется феном и просто обрабатывается сверлится. Позднее обклею либо покрашу, пока пользуюсь так что бы понять чего не хватает или что мешает.
В ПВХ добавил два лазера линии которые образуют центр патрона. Два лазера с линией что бы не было смешения центра при изменении высоты делали, как было бы при использовании одного лазера с крестиком. Включаются с кнопки врезанной сбоку нового корпуса.
Столик из МДФ и трубы 15*15. Он подвижный двигается вперёд на салазках вместе с упором, так выставляю размер от края заготовки.
В будущем до отделки корпуса планирую встроить линейку с экраном и датчик оборотов. Так как частотник к которому подключен станок не имеет обратной связи и выдает только частоту, может разберусь как подключить датчик к частотнику. Или кто знающий подскажет.
Ещё в планах приделать в стол два дверных магнита на 12 вольт, для удобства сверления металлических деталей и крепления имеющихся синусных тисков с плоским основанием, наверное специально под магнитную плиту.
Пока на все потратил в районе 3-4х т.р.
По станку до завершения придумаю что нибудь ещё, поэтому решил сделать пост, ожидая что предложат интересных идей или критики.
Завершение будет не скоро, и если никому не интересно то и выкладывать не буду, выложу лучше купленный недавно старый форматно-раскроечный станок, тоже с необычными моими доработками...
Показать полностью
5
1
Станок в гараж: подборка 10 моделей станков по карману
Подборка станков с бюджетом до 160 тысяч рублей для обработки металла и дерева в условиях домашней мастерской или гаража. В первую очередь рассмотрим малогабаритные станки, которые можно в одиночку или вдвоем переместить, установить в мастерскую или в гараж без специальной подготовки помещения. Подобные станки могут положить начало собственному бизнесу, стать хорошим стартом в любимом деле и подспорьем в хобби.
Скажу честно — именно такие станки я рассматривал и долгое время копил, чтобы обустроить настоящую мастерскую для себя лично. Единственный момент — станки тяжелые и доставка их из Китая влетит в «копеечку».
Токарный станок по металлу WM210V
Собственно говоря, небольшой малогабаритный токарный станок, как на заглавном фото, а именно — WM210V, стал причиной моего увлечения и, фактически, создания небольшой хоббийной мастерской. Эта модель встречается под разными названиями: WEISAN, NUMOBAMS, есть русифицированные модификации от Stalex и MetalMaster. Общее у этих моделей — это чугунная станина, диаметр точения до 210 мм, диаметр между центрами 400 мм (есть модели на 600 и 800 мм). Шпиндель имеет сквозное отверстие и позволяет зажимать длинные заготовки (трубы, прутки, шестигранники) диаметром до 38 мм. Пользоваться таким просто — выручил меня уже не раз. Отмечу, что существует апгрейд: недорогие комплекты для автоматической нарезки резьбы (электронная гитара) и варианты конверсии в токарный ЧПУ станок. Встречается модель в красном, синем и зеленых цветах корпуса. Весит такой станок чуть меньше 70 килограмм и спокойно перемещается вдвоем.
Токарный станок WM180V
Более компактный вариант токарного станка, на этот раз 180-серии от бренда Vevor. Отличается укороченной станиной (350 мм между центрами) и маленьким патроном (до 180 мм диаметр зажимаемой детали). Подойдет для спокойной работы с компактными заготовками в условиях небольшого рабочего места, например, на балконе или на верстаке. Станок весит совсем немного и его перемещение с трудом, но под силу одному человеку (~ 60 кг). А еще данная модель заметно дешевле и позволит сэкономить средства, если не требуется обработка больших деталей. Как и предыдущая модель WM210V, станок WM180V поставляется в большом фанерном ящике, внутри сама станина прикручена к основанию.
Токарный станок FABTEC ML110X125Vs
Токарный станок FABTEC ML110X125Vs – это аналог популярного мини-станка JET BD-3. Представляет собой один из самых компактных в своем классе и самый легкий в данной подборке — всего 13 килограмм. Помимо других преимуществ, данная модель заметно дешевле и получается даже выгоднее, чем брать старые б/у станки типа «Школьник», ТВ-4 и подобные. Новый и малогабаритный станок FABTEC/JET будет удобен даже для работы в жилом помещении. Максимальный диаметр заготовки для точения — 100 мм, а максимальная длина между центрами заготовки — всего 150 мм. Я всерьез рассматривал эту модель, пока не подвернулся станок WM210V чуть дороже.
Вертикальный сверлильный станок ALLSOME
Простая модель фрезерного станка с вертикальной колонной. Управляется все вручную оператором, а для контроля предусмотрены лимбы на ручках с миллиметровой шкалой. Фрезер мощный — по ссылке модели от 700 Вт до 1 кВт, и подойдет для не только для сверления отверстий, но и для фрезеровки по легким металлам. Колонна массивная, стальная, а шпиндель имеет электронное управления оборотами. Есть возможность выбрать XY-подвижный стол для фрезеровки и точного сверления. Именно такую модель я выбрал для себя в мастерскую.
Мини токарный станок ALLSOME с фрезерной кареткой
Подобный мини-станок подойдет для настольной обработки дерева и композитов. За счет фрезерной каретки и возможности перемещать всю заготовку по оси целиком, этот станок можно использовать для копирования изделий. Весит такой станок около 17 килограммов, а номинальная мощность двигателя составляет 480 Вт.
Токарный станок по дереву REALREZ R-1218
Компактный станок для обработки небольших (до 45 см) деревянных заготовок (проточки, шлифовки и полировки заготовок И именно эту модель я выбрал для себя в мастерскую для небольших токарных работ. Есть возможность не только работать с планшайбой, но и установить кулачковый патрон, токарный патрон для чаш и так далее. Мощность двигателя составляет 550 Вт - достаточно для небольших заготовок.
Лазерный гравировальный станок ZBAITU
Данный гравер имеет широкую сферу применения, его можно использовать для гравировки дерева, а также многих других материалов в зависимости от выбора мощности лазерной головки. Такой гравер можно использовать для нанесения рисунков и логотипов на кожаные изделия, а также создавать деревянные картины с популярными цитатами. В отзывах о товаре есть много реальных примеров работы устройства.
Фрезерный станок с ЧПУ 3018 Pro
ЧПУ станок, который подойдет для фрезеровки дерева. Рабочая зона станка составляет 300*180 миллиметров, при заказе важно указать, что вы хотите приобрести станок со шпинделем для обработки дерева, поскольку у продавца также есть варианты поставок станков с лазерами для гравировки. Плюсом данного предложение является возможность отправки товара со склада в РФ. В отзывах о товаре можно ознакомиться с реальными примерами работы станка.
Ленточный гриндер для зачистки и обработки
Ленточный гриндер для зачистки и обработки сварных швов, шлифовки металлических заготовок, заточки инструмента. Модель СШ 13 интересна, в первую очередь, своей компактностью — всего 11 кг в сборе с двигателем. А двигатель мощный — 560 Вт при более 2800 оборотов в минуту. Компактный размер и удобная ручка позволяют использовать данный гриндер для шлифовки не только на верстаке, но и переносить для обработки крупногабаритных металлических заготовок. Используется лента длиной 610 мм и шириной 50 мм.
Ленточная пила GFW5012
Ленточная пила для резки металла GFW5012 — одна из самых простых и доступных моделей. Без проблем режет стальные заготовки, алюминий, кругляк. Отличия от болгарки и других способов резки (газорезка, плазменный резак) — рез получается ровный и можно выставлять в тисках на станине нужный угол реза. Использую для нарезки металлической профильной трубы и последующей сборки профильных конструкций (корпуса, подстолья, каркасы). Ее преимущество — можно перемещать в одиночку — предусмотрена ручка и два колеса. Станина сборная, а приходит вся конструкция в фанерной коробке. Сборка и настройка несложная, а полотна — стандартные.
Стоит отметить, что даже для хоббийной обработки металла требуется навык. Изучайте режимы фрезерования, грамотно подбирайте оснастку (фрезы, сверла, резцы и так далее), оборудуйте себе удобное рабочее место. Предусмотрите охлаждающую/смазочную пасту или жидкость для работы со сталью, сжатый воздух для обдува деталей, аспирацию для сбора стружки. А для ЧПУ станков потребуется изучение базовых команд с целью подготовки управляющих программ.
Перечисленные станки станки имеются у меня в мастерской — доволен как слон. Единственное, расходники требуются регулярно — фрезы покупаю на Алиэкспресс, сменные пластинки для резцов там же. Если требуется подготовить список качественных и проверенных расходных материалов для металлообработки — напишите в комментариях.
Этот пост написан от души и на основании собственного опыта. Но в соответствии с требованиями п. 1 ст. 18.1 Закона от 13.03.2006 № 38 "О Рекламе" ссылки требуется промаркировать, поэтому:
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Реклама: ООО "ЯНДЕКС" ИНН: 7736207543
Показать полностью
12

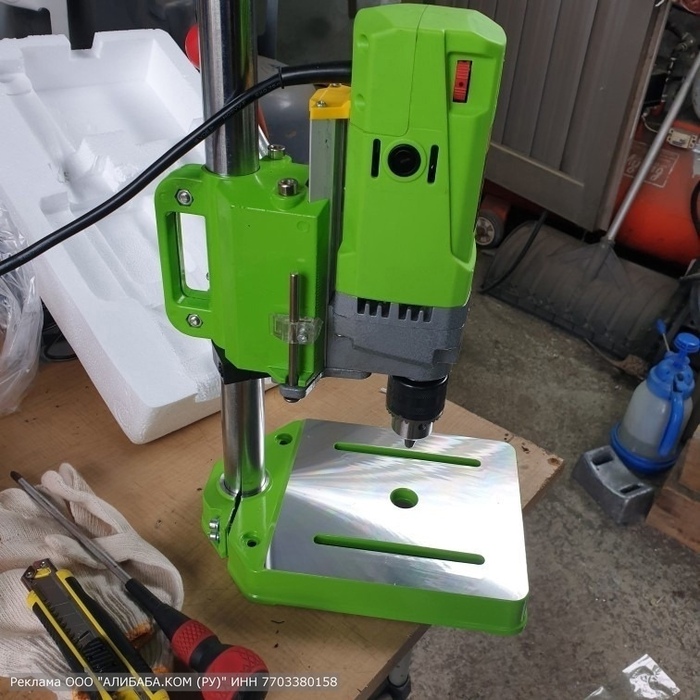

Мини-сверлильный станок ALLSOME MINIQ
Из отзывов: Станок соответствует ожиданиям. Больше того: ожидал, что масса товара будет большой (по традиции думал о чугуне). За счёт технологических решений масса уменьшилась не в ущерб прочности и надёжности конструкции. Собирается станок без всяких сложностей и быстро (как и разбирается). Попробовал на конкретной операции сверления. Радует прецизионность процесса и лёгкость исполнения задуманного. Скорость вращения патрона уверенно выбирается и поддерживается вращением удобно расположенного регулятора. Выбор скорости происходит плавно. Надеюсь плавность процесса и в будущем не пропадёт. При этом сама конструкция очень компактная. В мастерской или в гараже займёт минимум пространства при высокой мобильности-можно легко переставить конструкцию в другое удобное место или разобрать и уложить в пенопластовую удобную упаковку(если есть возможность её лучше не выбрасывать). Максимальный диаметр сверла 13 мм.
Если кому надо, вот на Али и аналог чуть дороже на Яндекс Маркет
Делитесь своими поделками в нашем сообществе
Показать полностью
5
Мужские игрушки. 16+
Тоже решил похвастаться. Люблю советский станкопром. Многое домой не поставишь. Но что могу тащу 😊
2м112 сверлилка легенда. Сверлит легко и точно. Особенно если сверлить с Олеиновой кислотой. Очень мягко сверлится. Полная ревизия, покраска, замена двигателя на двухскоростной, модернизация подвеса двигателя, добавлен двухпозиционный переключатель.
СТД-120М ждёт переезда в мастерскую. Там пока места нет.
НГФ 110 Ш3 в ожидании покраски и сборки. Когда нибудь и до него руки дойдут.
Тв4 восстановил и модернизировал по электрике. Очень помогает в быту. Не скажу что часто, но иногда очень выручает.
Если кому что интересно - расскажу покажу подробнее.
Сюда не добавилось видео...😩 Хотя я разбивал на две части. Грузится и в конце слетает...
Пришлось на ютуб грузить...
Продолжение поста «Токарный станок за 3 минуты»2
Ну и куда без сверлильного)))
Понятно, что жесткость конструкции и практичность не выдерживает критики, но у кого есть дети, почему бы не заняться конструированием)
Почему не стоит покупать китайский сверлильный станок ноунейм или дешевые реплики? Обзор JET JDP-8BM - плюсы и минусы
Приветствую вас друзья на своём канале. Долго выбирал и наконец-то нашел себе сверлильный станок швейцарской фирмы JET.
Почему не стоит покупать дешевые сверлильные станки китайского производства?
Изначально думал не заморачиваться и купить не дорогой китайский станок.
Предложений в интернете куча и цена приемлемая, но когда почитал о них отзывы и посмотрев видео обзоры, понял причину такой низкой стоимости предложенных станков.
➖ Недостатков куча, перечислю некоторые из них:
Заявленная мощность не соответствует действительности и в некоторых случаях это несоответствие достигает десятикратных значений;
низкая жесткость станка (прочность стойки, надежность её крепление к голове и основанию, хлипкая площадка и т.п.), из этого всего вытекает слабая жесткость сопряжения опорного ствола с опорной базой, проще говоря, при сверлении более крупными диаметрами свёрл, станок теряет перпендикулярную соосность между сверлильным столиком и сверлом;
Радиальное биение патрона при полном выходе пиноли шпинделя, (в некоторых экземплярах, биение наблюдается и без выхода пиноли);
качество сопряжения шкивов со шпинделем, что приводило к проскальзыванию шкива даже при незначительном усилии сверления, то-есть, шпиндель блокируется, а шкив крутится;
пластиковые шкивы, что понижает их износостойкость.
И это только часть недостатков, но уже по ним я понял, что брать подобный инструмент, это бесполезная трата времени и средств.
❗ Одним из показателем низкого качества, является вес сверлильного станка, при одинаковых размерах, вес у качественных и низкосортных сверлильных станков разнится.

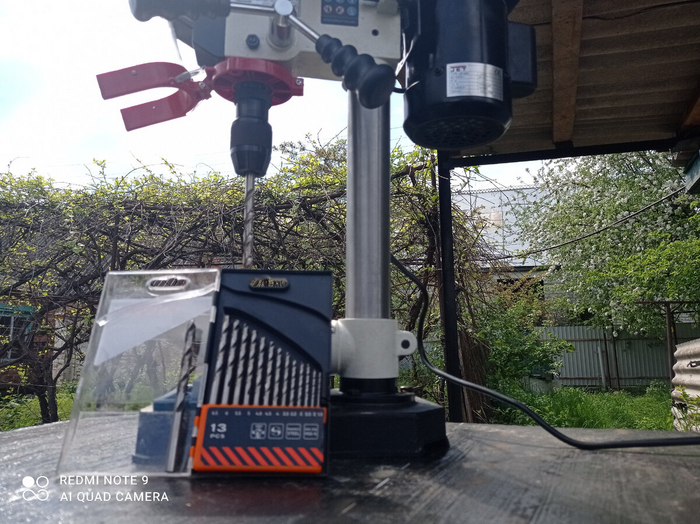

Приобрел себе станок JET JDP-8BM и не жалею
В общем-то я решил купить себе станок JET JDP-8BM.

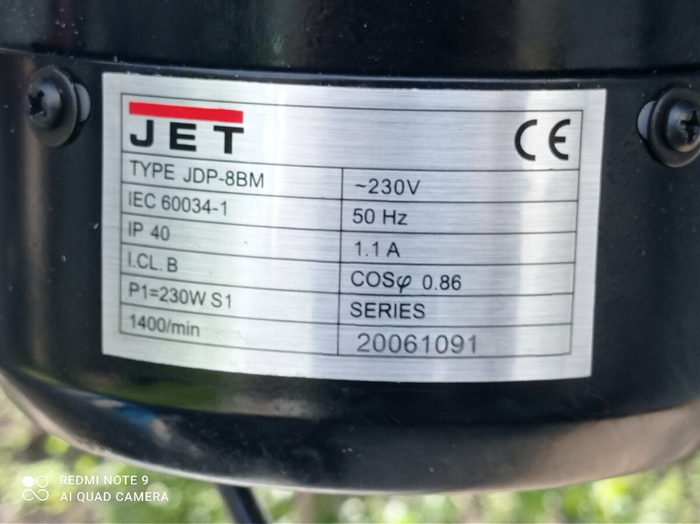

По заявленным характеристикам инструмент полностью соответствует, то-есть, если мощность двигателя на шильдике указана 230 ватт, то она реальная и не стоит ожидать от станка чудес и сверления большими диаметрами.
Я испытывал на сверлах разного диаметра, со сверлом на 13 мм (на самых низких оборотах, что соответствует максимальному крутящему моменту) сталь сверлит отлично, отверстия проделывает без проблем.
В принципе, работу станка лучше видеть, а не читать, поэтому в конце статьи я оставлю небольшой ролик, по распаковке, сборке и работе сверлильного станка.

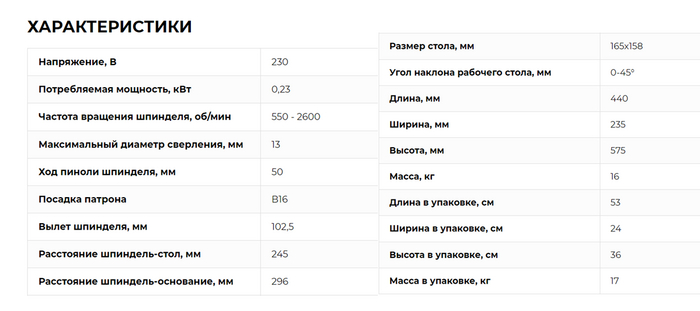

Описание сверлильного станка

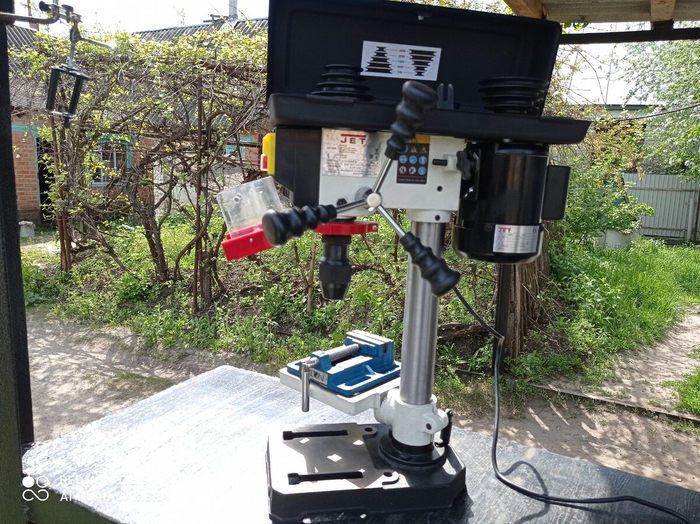

JDP-8BM - устройство имеет компактный форм-фактор, станок подойдет для бытового использования при сверлении отверстий не большого диаметра.
Конструкция станка относительно простая, но главное, сборка надежная, все подогнано со швейцарской точностью, без люфтов и прочих дефектов, имеется все необходимое для точной и надежной работы.

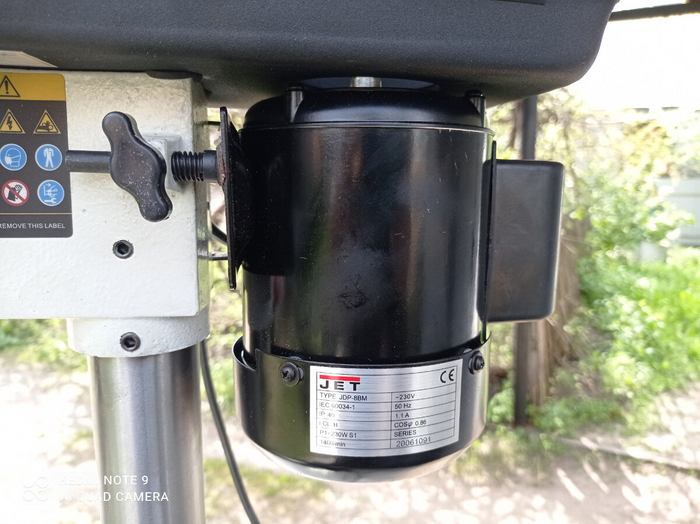

Надежное использование устройства доступно благодаря установленному двигателю с режимом работы S1, то-есть, он работает с постоянной нагрузкой, при этом времени работы достаточно для достижения установившегося теплового состояния.
Это значит, что за время своей работы двигатель нагреется до определённой температуры, и при дальнейшей работе температура изменяться не будет. По времени работы ограничений нет, что предусматривает продолжительную работу при нормальной нагрузке.

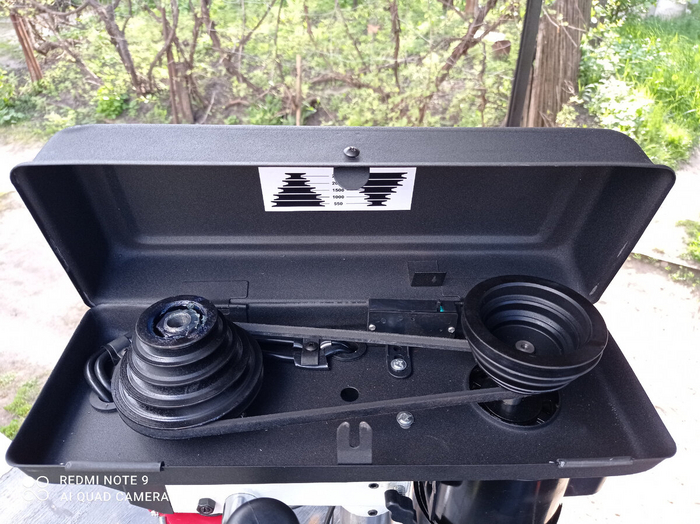

Редуктор ременного типа, имеет два пятиручейковых шкива, позволяющие быстро изменить скорость и силу крутящего момента, до нужного значения, переустановкой ремня.

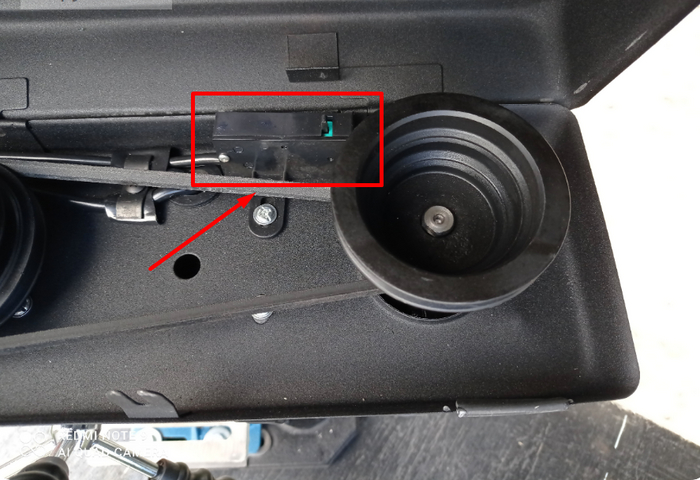

Для безопасности, имеется концевой выключатель, что отключает работу двигателя при открытой крышке редуктора.

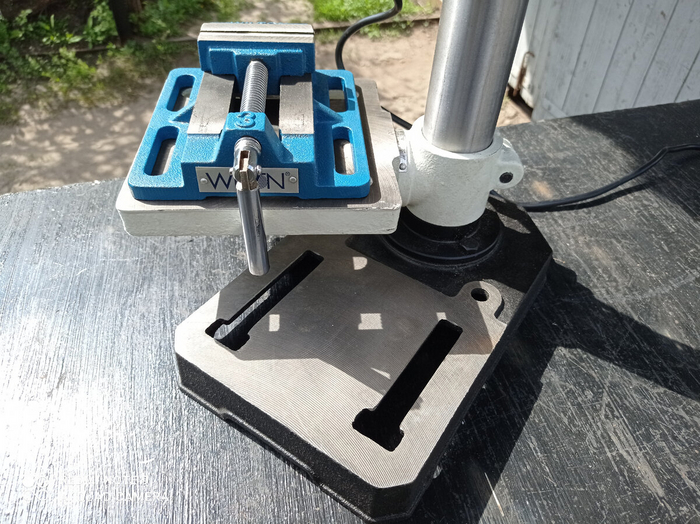

В комплекте с устройством приходят станочные тиски Wilton, которые размещаются на регулируемом опорном столе или на основании.
Регулируемый чугунный стол, легко передвигается вверх/вниз по стойке, проворачивается по своей оси и изменяет угол наклона.
Если потребуется сверление крупной заготовки, то рабочий стол отодвигается в сторону, в этом случае опорой будет выступать верхняя плоскость основания сверлильного станка.

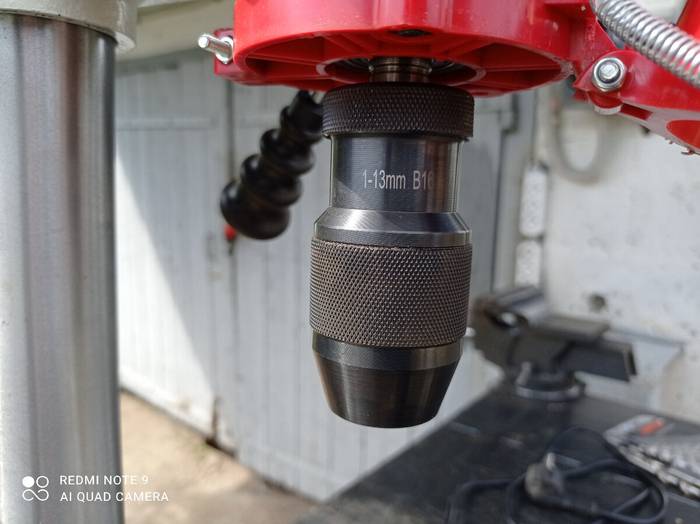

Порадовала комплектация качественным быстрозажимным патроном 13 мм. Для многих это спорный вопрос и сейчас, возможно, начнут писать люди в комментариях, что быстрозажимной патрон на станках это скорее минус, и нужно ставить ключевые патроны, скажу так, хозяин-барин, я лично "косяков" в работе с этим патроном (быстрозажимным) пока не заметил и думаю работать с ним будет удобно и в дальнейшем, у кого другие мнения, спорить не буду.

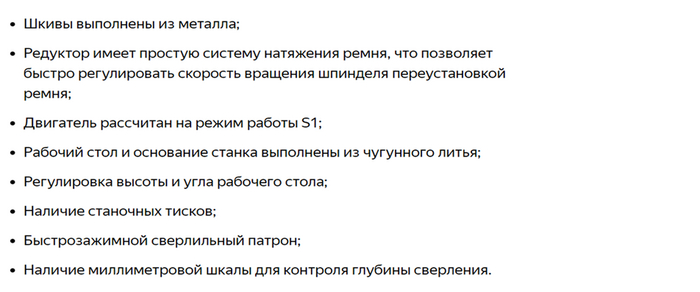

Особенности сверлильного станка JDP-8BM
Из минусов, не понравилось, что стойка полая и имеет слишком тонкие стенки. Хотя в случае с этой моделью, думаю это не критично, так как высота станка не очень большая, но я все же думаю выточить болванку и запрессовать для надежности её внутрь стойки.
В остальном станок меня порадовал своей работой, для моих задач самое то.
Как и обещал, оставляю видео по сборке и работе сверлильного станка.
Спасибо, что дочитали статью до конца, кому понравилось, поставьте, пожалуйста, плюсик (это важно для продвижения канала), подписывайтесь на канал, пишите комментарии 📝, буду рад общению.
