Всем привет, попался на барахолке мне довольно редкий аппарат, но как всегда в виде трупа.

Небольшая справка:

В прошлых постах я показывал некий Zeiss Contaflex, который открыл собой веху зеркалок с листовым затвором. То был 53 год, и как я уже писал, мне не понравился тот аппарат ни в первом поколении, ни в почти последнем. Как выяснилось, Kodak решил не отставать от коллег, когда увидел, как это развивается, и вместе с новым поколением своей широко известной и любимой ныне камерой Retina выпустил в основе ее корпуса свою первую зеркалку - Retina Reflex, при чем перенял возможность замены передних линз на другие фокусные расстояния от оригинальной ретины.

Уж не знаю как оно исторически было, удачно или нет, но со своей стороны мне кажется фотоаппарат интересным и внешне и функционально. А с технической точки зрения, хоть и так же замороченно, как и все немцы, и местами хлипко - но хотя бы адекватно и понятно)

Покорил меня красотой и объективом. Дело в том, что подавляющем большинстве фотоаппаратов с центральным затвором стоят объективы f2.8, а тут - 2.0. В следующих поколениях штатник вроде тоже стал 2.8, а 1.9 был вроде как доп опцией. Боюсь наврать, но не знаю, у кого еще на центральном затворе предлагались такие объективы. Да и сам по себе объектив мне кажется очень интересным, уверен он круто рисует.

Теперь о сути ремонта - взводная ручка из-за закисшей смазки не возвращалась назад самостоятельно, затвор при этом не взводился и не спускался. Местами мят. По обыкновению забывал фотографировать, хотя уже точно знал что напишу пост. Необучаемый)))

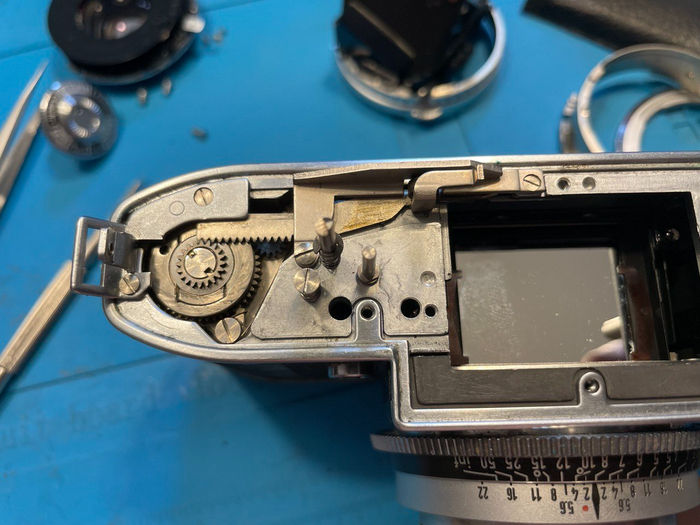

Снимаем верхнюю крышку, а так же чтобы снять переднюю часть - блок с призмой и фокусировочным экраном, так как он мешается.

Фронтальная часть удерживается декоративной рамкой, которая видна по контуру всего аппарата выше. Чуть отгибаем ее, высвобождая переднюю плиту с объективом. И тут виден окончательно весь привод взвода. Зубчатая рейка крутит вот тот верхний цилиндр с шестеренками на обоих концах

В механизме привода тоже все в порядке (было, о чем чуть позже).

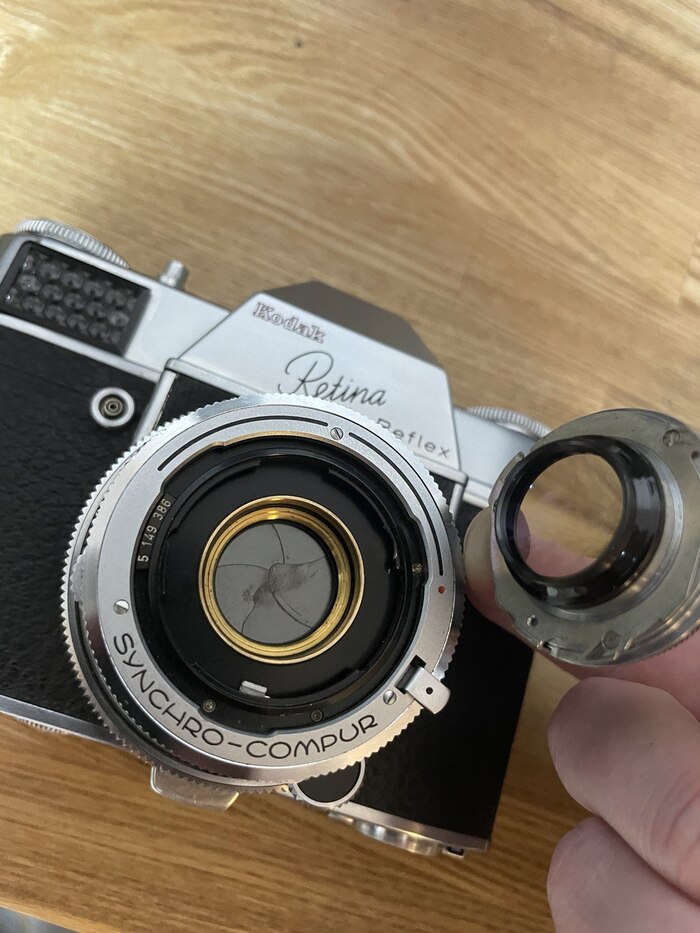

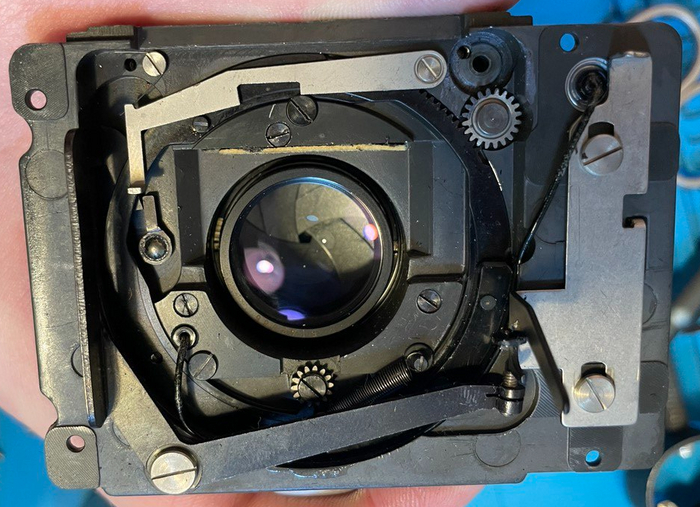

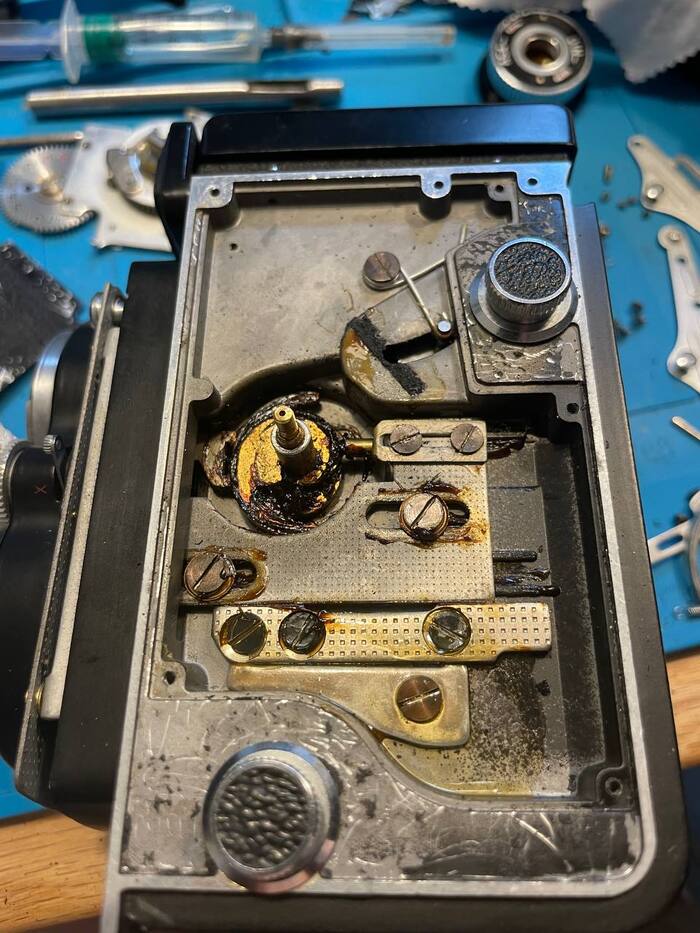

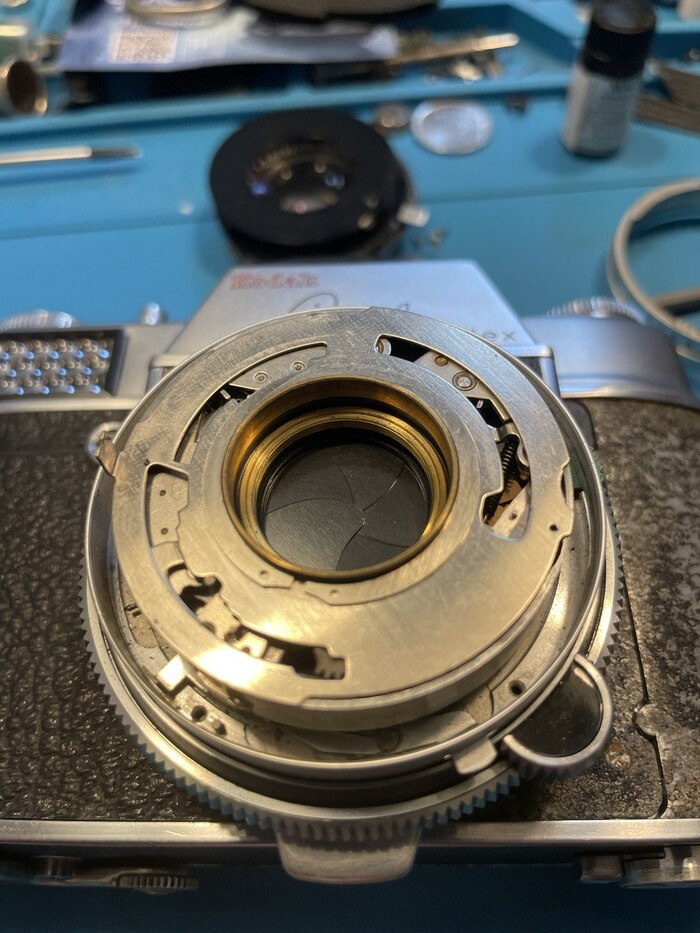

Взводная ручка не возвращалась из-за смазки внизу фотоаппарата, поэтому было разобрано дно, снята ручка, и промыто. Для решения проблемы с затвором по сути можно было и меньше разбирать, но не всегда сразу видно в чем проблема. Снимаем переднюю часть объектива.

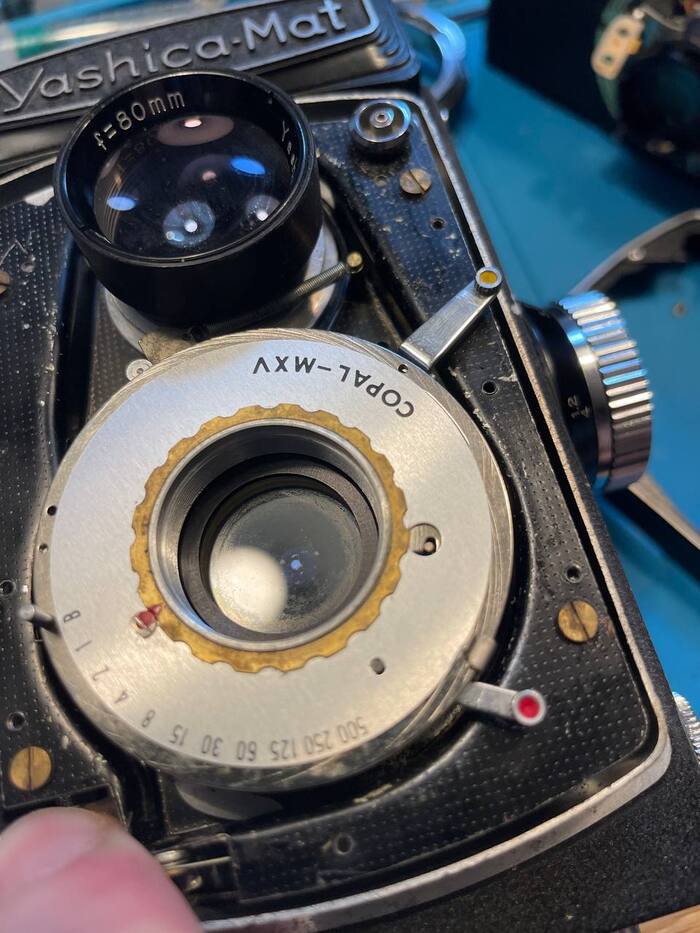

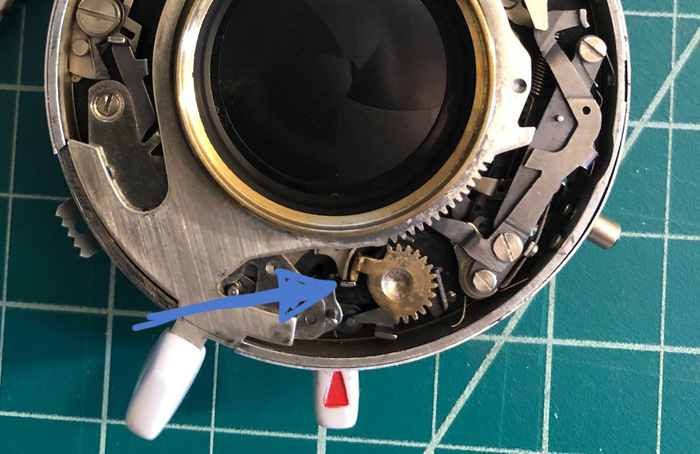

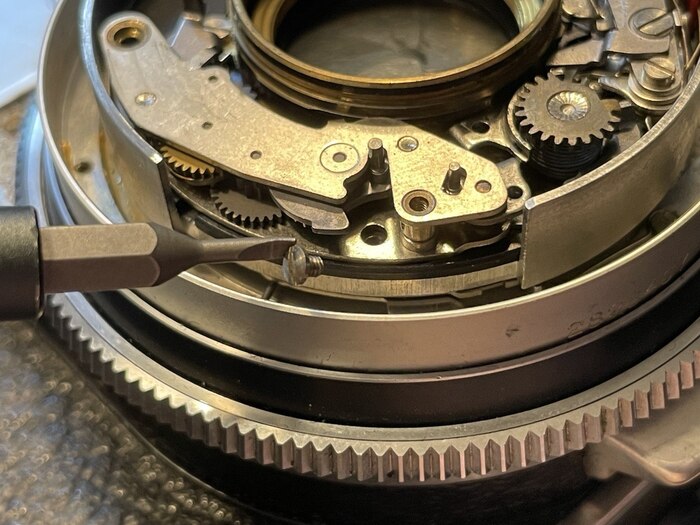

Теперь об основной проблеме. К сожалению фото не сделал, но затворы compur одинаковы, вот фото из интернета, показал стрелкой шестеренку.

Значит шестерня эта вместе с осью сидит свободно, и от выпадения вверх ее удерживает только пластина с выбором выдержек, которая ставится уже в самом конце, она как раз и закрывает затвор на первом фото, когда я добрался до затвора. Шестерня имеет выступ вниз, который цепляется за пружину. И вот в данном случае что-то случилось, и шестерня постоянно соскакивала с пружины. Т.е. я ее обнаружил соскочившей, поставил как надо взвел, и после спуска она снова соскочила, выступ был очень мал. Долго не мог понять в чем дело, в итоге выступ подогнул аккуратно пассатижами, проблема решилась.

Однако случилось страшное, пока я как раз разбирался с этим и пытался взводить фотоаппарат все это время. Он же недовзводился. И я в какой-то из раз дернул ручку сильнее до упора, и сорвало шестерню на том злосчастном цилиндре из самого начала.

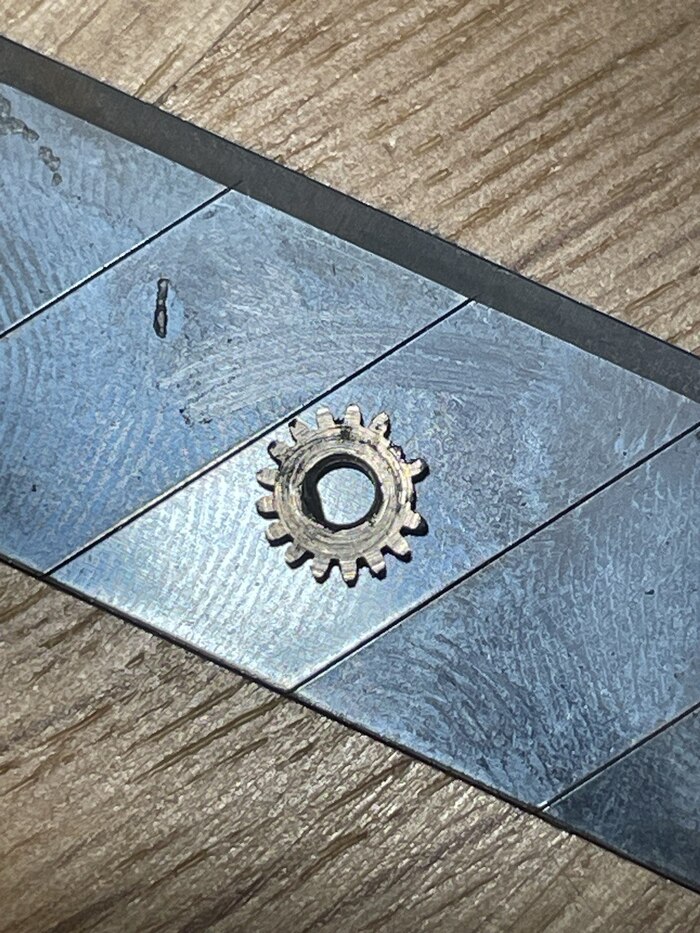

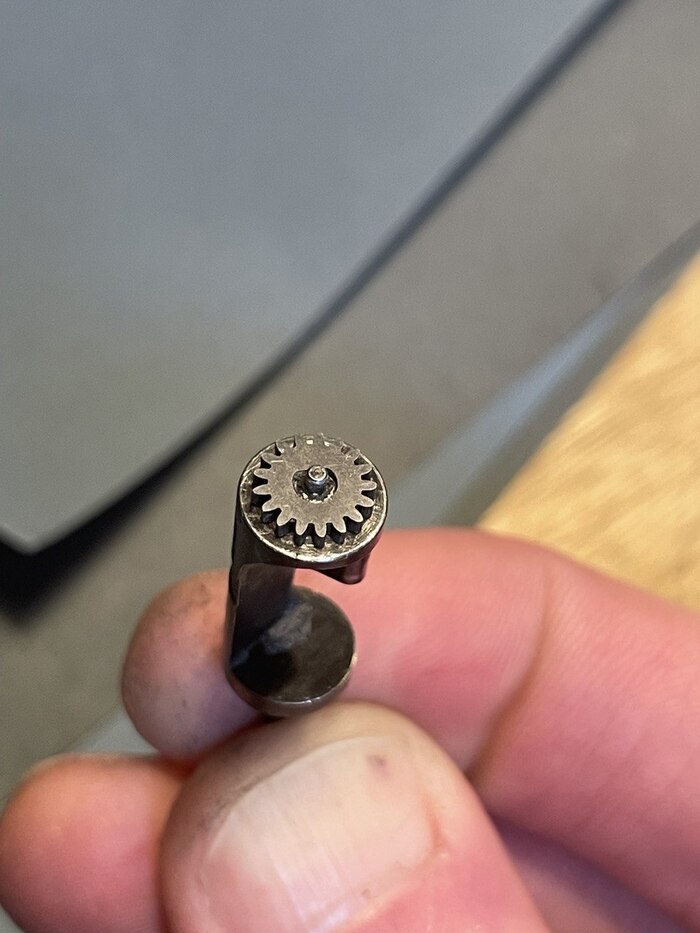

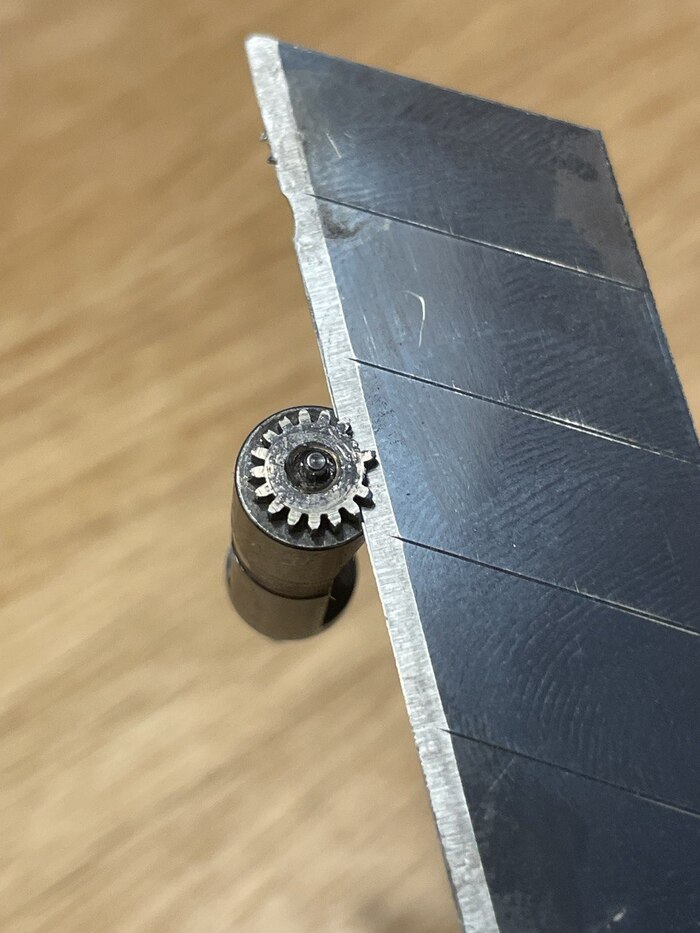

Сломало зубья. У меня был недельный траур. Серьезно. Решил ее снять, она запрессована и расклепана, но аккуратненько лезвием удалось ее снять.

Увы, как я ни пытался ее поправить - ничего не вышло. Хотел ее стопор в другом месте сделать, чтобы сломанные зубы не работали, но в итоге она просто сломалась. Я конечно потом вычитал что такая поломка у этих моделей болячка, самое слабое место, но мне особенно горестно было, что это я ее сломал. Тоже мне, ремонтник...

Но прошла неделя уныния и я придумал, что теоретически ее можно изготовить весьма просто, вырезав лазером из листа. На сайте, начинающемся на "А", и заканчивающемся на "вито", была найдена лазерная резка, которая согласилась на такую мелкую работу за не ахренеть как дорого. Я смоделил эту шестеренку и выслал, пробная резка показала что лазер выжигает чуть больше, чем надо. Плюс компания изготавливает детали партиями, и вот до 10 штук стоит одну цену. Мы договорились, что я делаю 10 файлов этой шестеренки с различными изменениями, чтобы некоторые из них удовлетворили и погрешности лазера, и погрешности моих измерений с натуры.

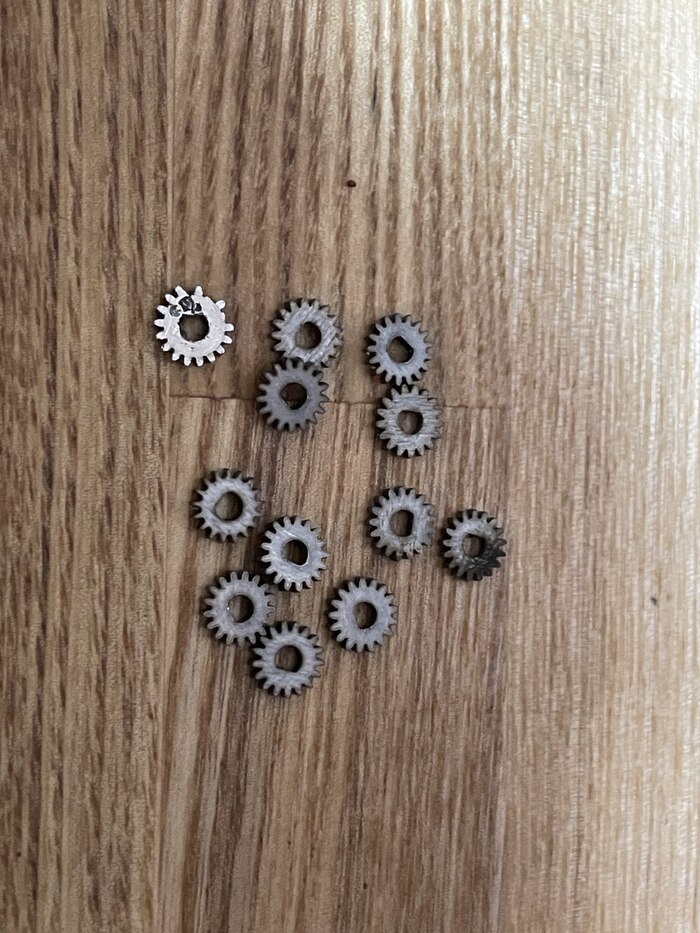

Через пару дней получил заветную посылку. Видна оригинальная шестерня, под ней самая тощая - первая версия, и 10 братишек разных параметров.

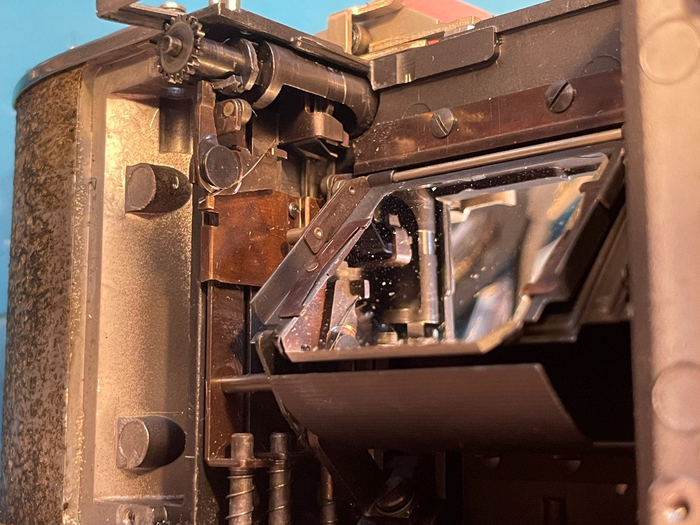

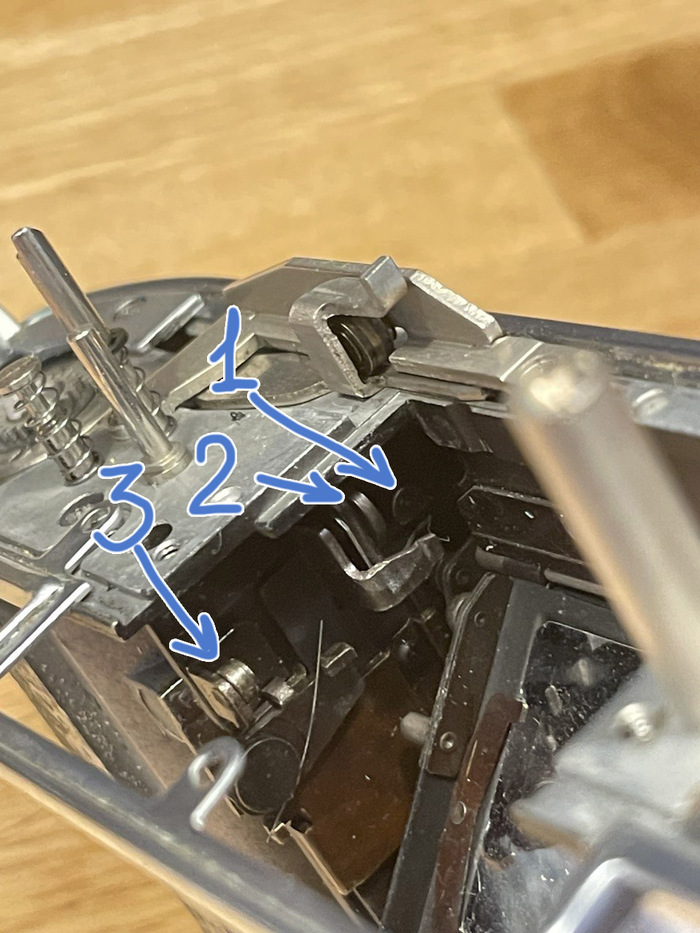

Далее ставим на место. Заодно вот покажу что делает эта деталь.

1. привод шторки, закрывающей кадровое окно, пока мы визируемся.

2. привод зеркала, который его опускает.

3. привод стопора, который фиксирует зеркало внизу. под ним же Г-образная защелка, фиксирующая часть этого приводного вала, так как он двухсоставной.

Когда мы делаем спуск, происходит 2 вещи одновременно - принудительно отпускается зеркало, и отпускается взвод затвора. При этом сам затвор закрывается, а дальше работать не может, так как блокируется смежным механизмом. блокировка спадет только тогда, когда зеркало поднявшись, снимает защелку с блокировки нашего взводного вала. Тем самым снимается блокировка и со шторки, и на мощной пружине, поднимаясь вверх, она снимает собой блокировку затвора, от чего тот уже совершает свою работу по выдержке.

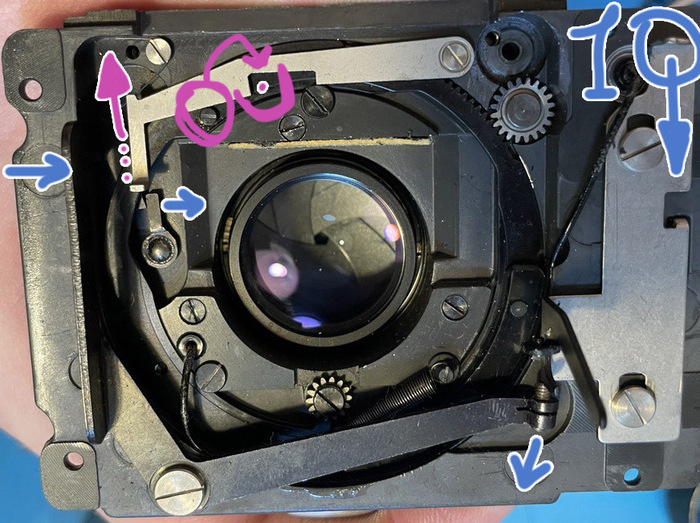

Ниже нарисовал - 1 действие это нажатие кнопки спуска, которая спускает затвор. И под розовым цветом указано положение блокировки затвора до поднятия шторки. На данном фото затвор спущен, когда же он взведен - выступ находится справа по этой выемке. После спуска он двигается влево, но упирается. И вот пока шторка не толкнет серебристую кочергу стопора - затвору не дадут спуститься.

Собственно и интересно собирать это все, согласовав положение и приводного вала на щестерне, и последующей шестерне, крутящей затвор, так как положение первого определяет работу всего механизма, а положение второго - хватит ли угла вращения для взвода затвора. Мы должны попасть в такое положение, чтобы затвор и взводился до конца, и не взводился слишком рано, блокируя ход для пускания зеркала и прочего.

Следующий этап - немного поправить вмятины корпуса.

Новым оно конечно не стало, но и в глаза не бросается уже.

Собственно фотоаппарат снова работает, и у меня очень сильно отлегло. Не знаю, насколько хватит клея и шестеренки, но я очень волновался что он никогда вообще уже не заработает.

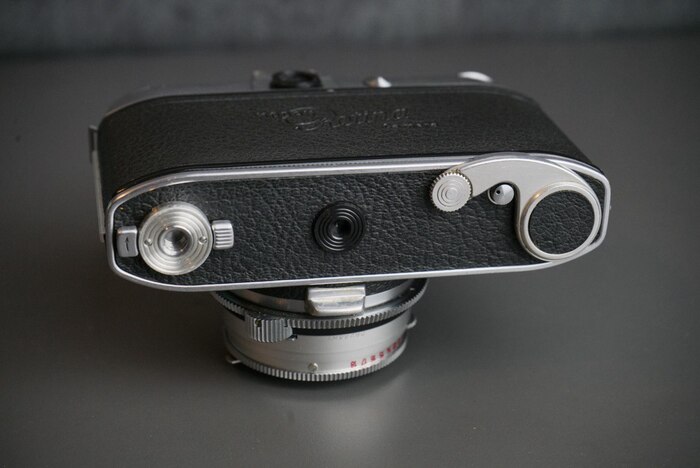

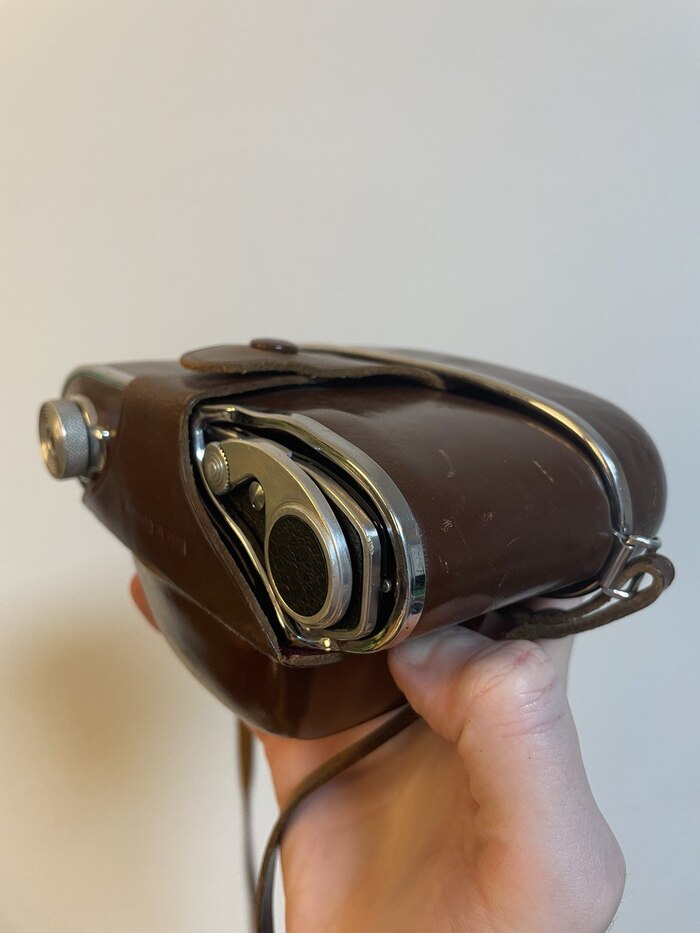

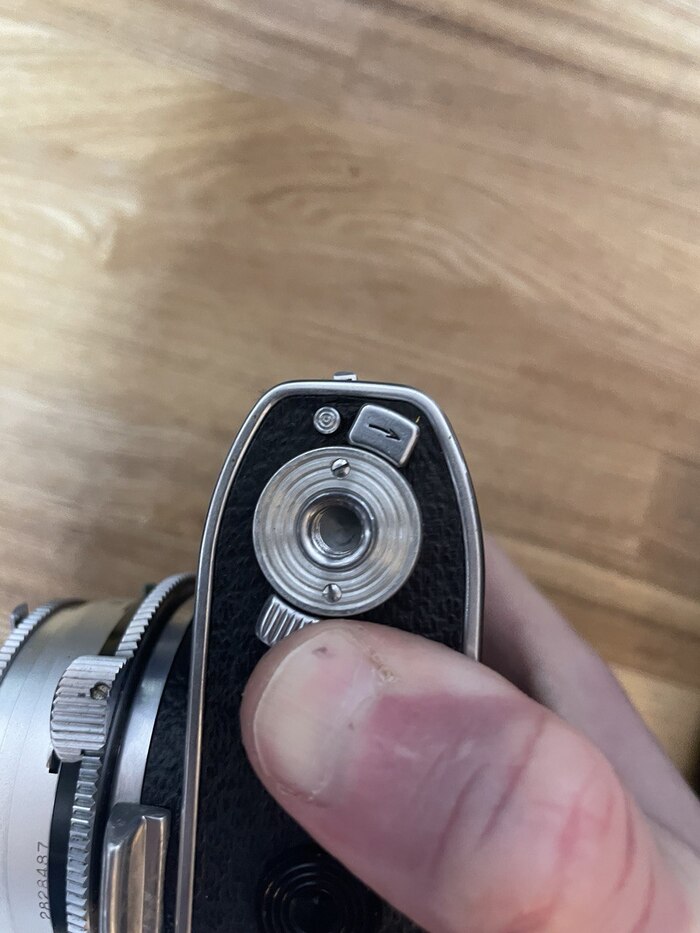

Плюсом покажу пару интересных моментов. Спуск снизу вы уже увидели, и вот такой милый вырез под него в чехле

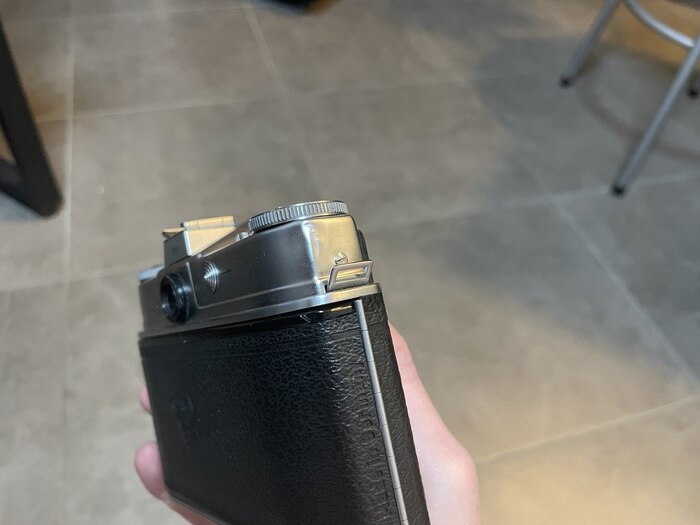

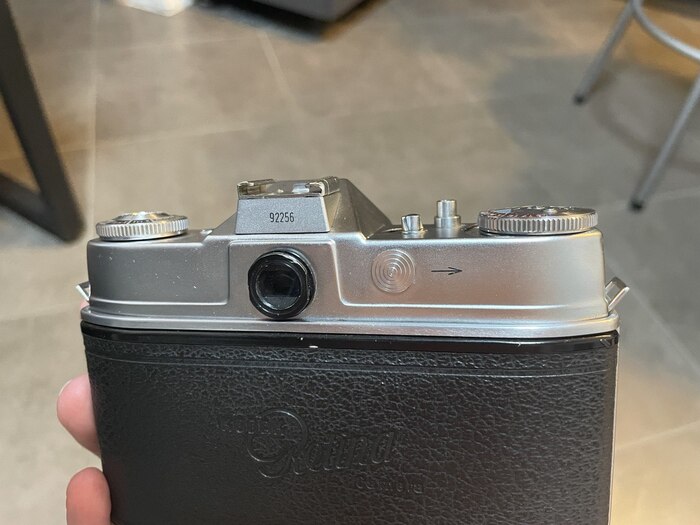

Так же мне очень понравилась хитрая блокировка открытия задней крышки.

Так же тут есть ломающая мозг функция блокировки взвода, когда счетчик кадров дошел до упора. Чтобы его сбросить, нужно нажать кнопку блокировки, и выступом на задней стенке храповичком прокрутить диск выдержек на снова 36 кадров. И взвод снова возможен.

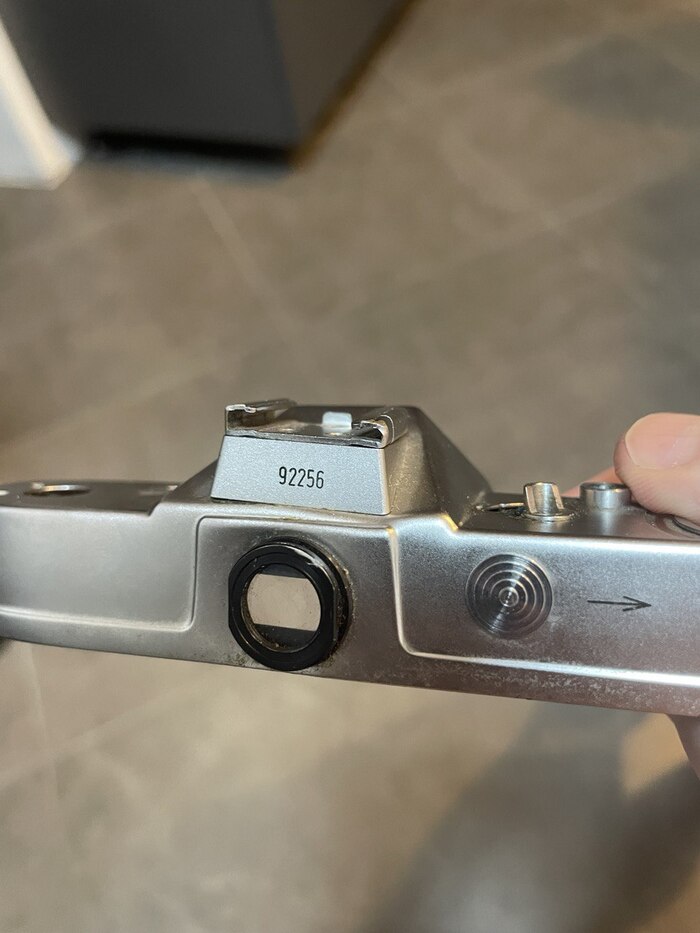

Из нерешенных проблем - по обыкновению немцев - мертвая призма, где отслоилась часть покрытия в местах, где к призме что-то приклеено. Поэтому в видоискателе вот такая "грязь" (вертикальные черные полосы и пятна).

Пока еще не придумал, как восстанавливать призмы и полупрозрачные зеркала, идеи есть, но до опытов дело не дошло. Заменить призмой с зенита не вариант. Эта призма в 1.5 раза больше. Мне кажется она покрывает все 100% кадра, что кстати опять же в плюс к кодаку. Я читал что не все считают Retina Reflex достойной камерой, чтобы носить гордое имя Retina, но это было на примере 4 генерации, а первая мне кажется имеет полное право. И теперь я очень хочу найти Retina IIIC, дальномерную сестричку. Но вас удивят цены на эти камеры, как собственно и меня.

За сим всем добра, берегитес ебя!

Из домовой барахолки

Приветствую товарищи!

Наконец таки я смог проявить и оцифровать свою первую пленку из той самой истории.

Получились они хоть и не очень красивыми, но я считаю для первого раза пойдет.

Жду ваших оценок)

Больше контента в моем телеграмм канале

Довольно малоинформативный пост о ремонте двух контафлекс.

Оба фотоаппарата достались в отвратительном состоянии. У первой версии объектив болтался с затвором во всех плоскостях и не работал, у super B не снималась крышка и тоже не щелкал.

Углубляться в ремонт не буду, все примерно как везде, но хотел бы отметить что это чуть ли не единственная фирма, фотоаппараты которых разобрать невозможно пользуясь только лишь логикой.

Например объектив первой версии не просто так убит, его пытались выкрутит, поэтому все болталось. С одной стороны это не повод так издеваться над ним, но... Вот как можно не зная догадаться, что после откручивания черного колечка на двух винтах, нужно через получившиеся отверстия нащупать 3 углубленных винта, крепящих всю декоративную переднюю часть. И потом оно снимается только вместе. Зачем было делать скрытые винты, которые откручиваются вслепую я понять упорно не могу.

Корпус обоих контафлекс состоит из 3 частей. По правильному надо сначала снять верх, чтобы потом снять перед. Но верх и перед нельзя отсоединить, не зная, что нужно открутить малозаметную деталь, которую еще и вслепую доставать надо. В итоге фотоаппарат разбирался с усилием, но не разъединяя верх и перед.

Ручка на super B сделана конструктивно просто немыслимо. Как снять узел обратной перемотки с наскоку мне кажется не разобраться. Абсолютно не типовое решение.

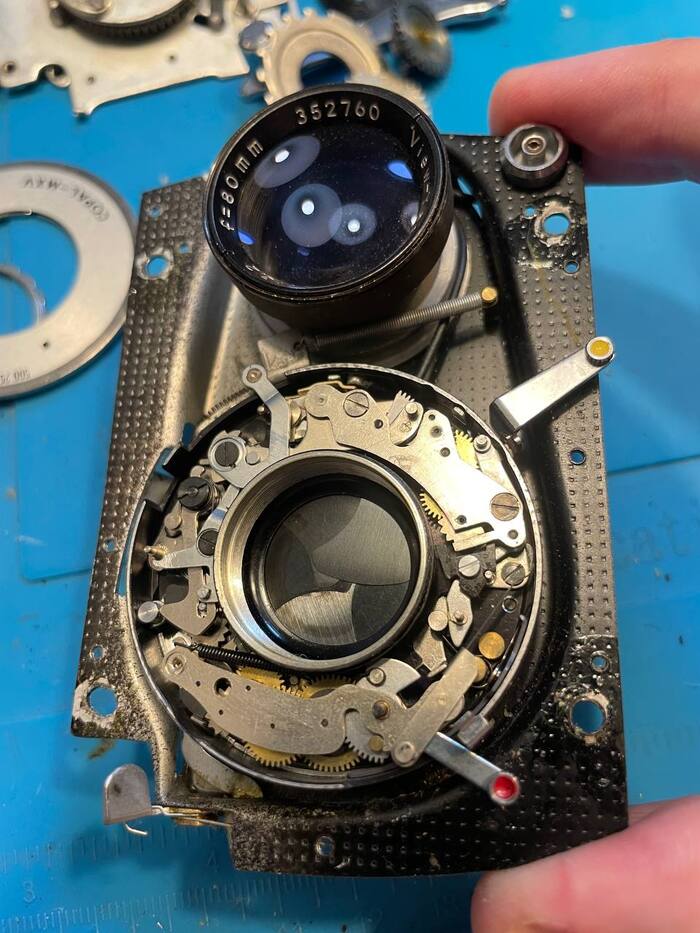

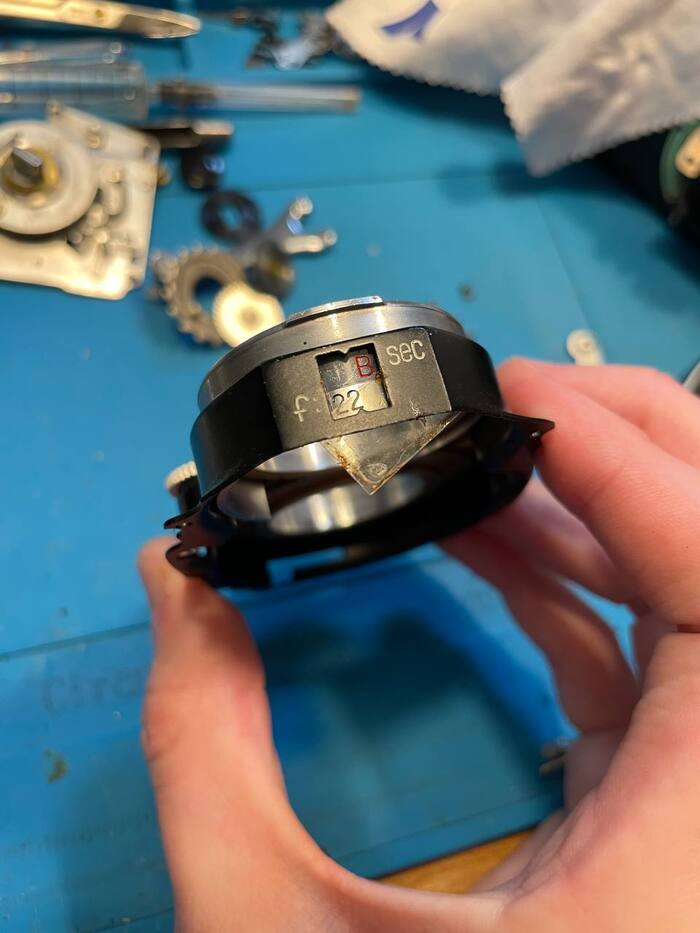

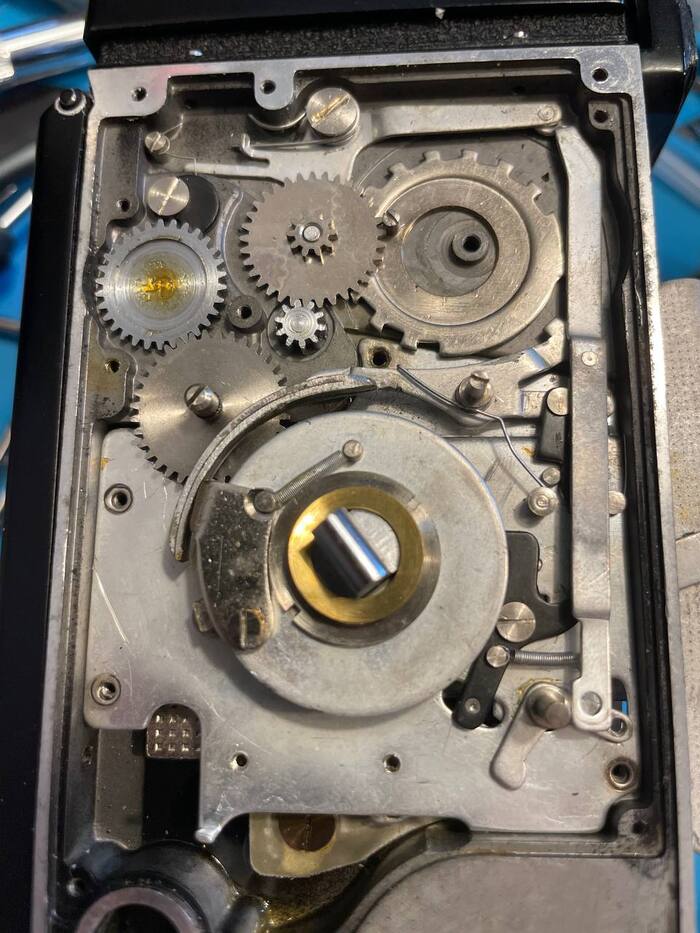

Вот на первом контафлекс как выглядит снятый затвор. Диафрагма была заакисшая, но не по причине объектива, а по причине того что все эти шестеренки закисли. Еще один пример оверинжиниринга, где простые вещи сделаны слишком сложно. Я понимаю что зеркалка с центральным затвором это в новинку было, первопроходцы. Но не так же....

Так же кроме всех ремонтов у обоих фотоаппаратов мертвая пентапризма. Я не видел такого нигде и никогда. Обычно могут подгнить ребра призм, если видели, на зенитах посередине вертикальная черная полоса в видоискателе. Это вот оно. Но тут без видимых внешних повреждений отслоение самого зеркального покрытия по площади.

у перовго контафлекс призму заменил с зенита, она чуть меньше, но да я готов пожертвовать краями кадра ради чистого видоискателя)

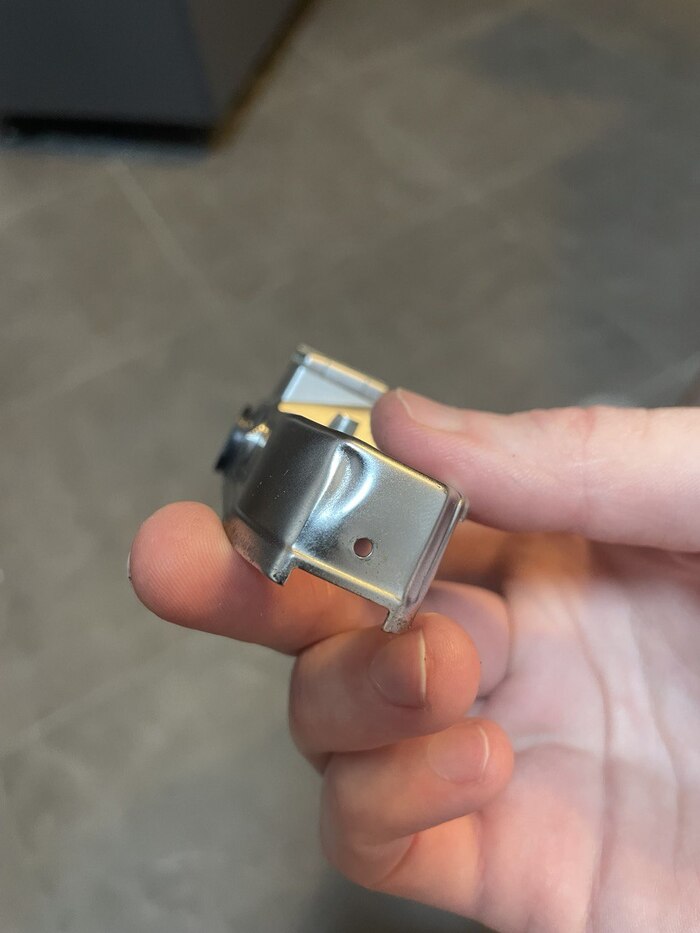

Заодно придумал крепление призмы из зенитовского, так как оригинальное тоже неподошло.

У Super B призма сильно лучше, но проблемы те же. Ее заменить нечем, так как по левой стороне у нее нет зеркального покрытия, туда проецируется стрелка экспонометра. Зенитовские призмы с бортов матовые, увы.

В итоге Цейсс меня серьезно растроили, если как и у всех немцев конструкция весьма сложная, то тут до безумия неадекватные порой сами технические решения.

Есть фотоаппарат Контарекс, про него пишут что он безумно сложный и не поддается ремонту, теперь я уже не считаю это просто рассказами. Охотно верю что в топовой камере Zeiss возвело в абсолют безумие технических моментов.

Фохт на этом фоне сильно приятнее, при своей сложности они хотя бы понятны. Но все это ни в какое сравнение не идет с японцами, которые действительно здорово спроектированы, без лишних усложнений.

Ну и качество призм меня убило, вроде немцы, но я такого не видел никогда. В СССР таких проблем никогда не было, ближайший пример это японский Olympus OM-1,2, где почти у всех призмы с краев убиты но там тоже гниет по ребрам. Но не по плоскости отходит от стекла))

Поэтому как предмет коллекции цейсс это красиво, но внутри... внутри совсем не понравился.

Всех с наступающим, и традиционно берегитес ебя.

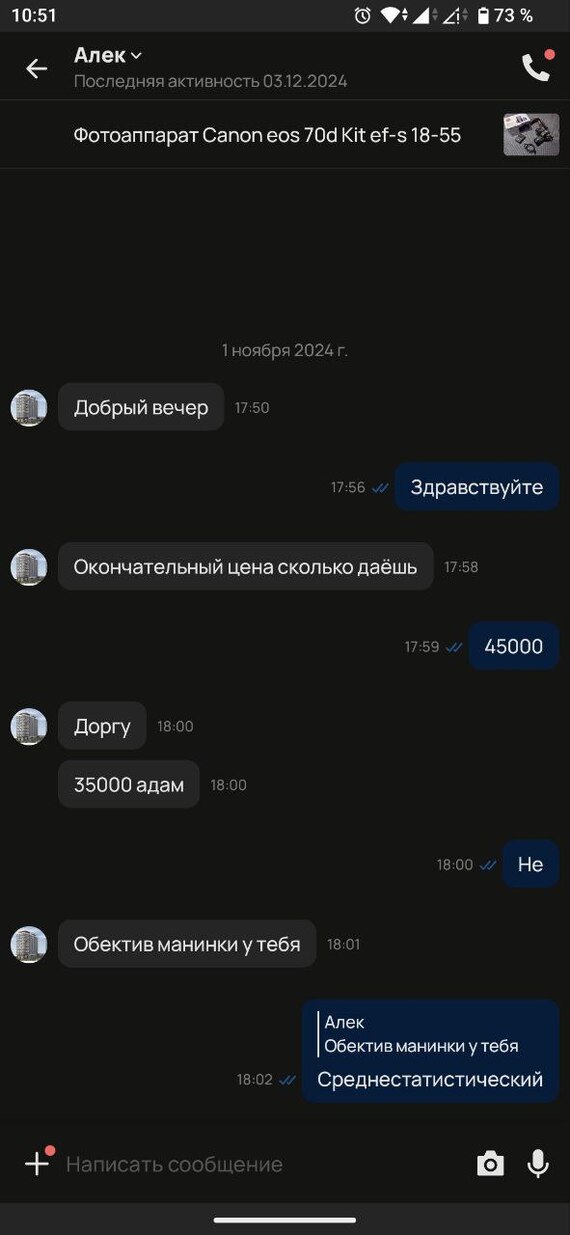

Продаю фотик зеркалку на Авито. Пишут много. Но почему-то пишут только иностранные специалисты. Кто знает, откуда такой повальный интерес к фотографии у таджиков?
