Есть досуг такой, что-нибудь поковырять, что-нибудь отремонтировать или улучшить, заодно может дополнительный опыт приобрести. Вот вечерком решил я добавить гирлянде из Фикспрайса питание от USB блока питания, а так же возможность регулировать яркость.

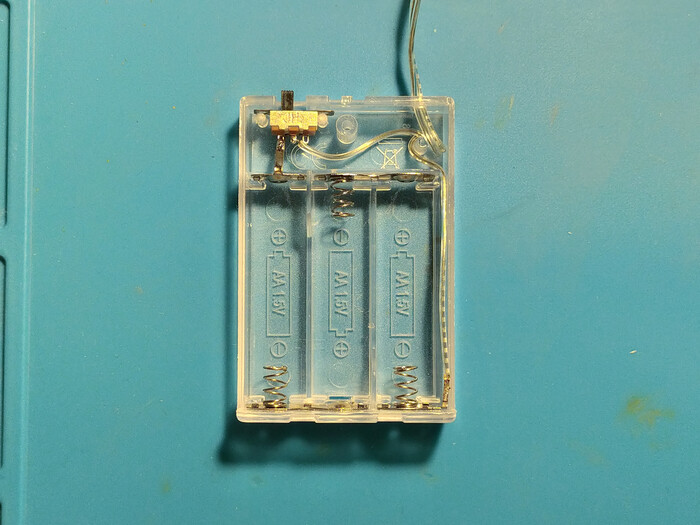

Для тех, кто никогда её не видел и ничего о ней не слышал - гирлянда ничего сверхъестественного из себя не представляет - батарейный отсек для трёх элементов питания типа АА, один выключатель (который на самом деле переключатель - и это хорошо), два тоненьких лакированных проводочка (как на обмотках электродвигателей, трансформаторов и т.п.) и светодиоды smd с каплей термоклея сверху. Она умеет только светить, не светить, и сжирать пальчиковые батарейки. Самостоятельно мигать она не умеет, и на самом деле ей это и не нужно.

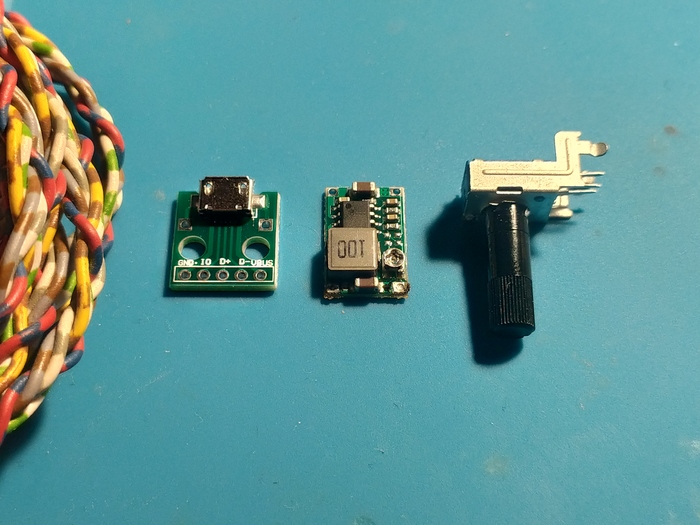

Что понадобилось для модификации: - разъем micro-usb на плате 79 руб. за 10 шт. - dc-dc понижающий преобразователь Mini360 на микросхеме MP2307 или его аналоге - MP1482 (у меня вторая) 42 руб. за 1 шт. - переменный резистор в удобном корпусе на 50кОм - 110 руб. за 10 шт. - изолированный монтажный провод с луженными жилками - бесплатно. Цены взяты на Алиэкспресс на момент написания данной заметки. Выходит итоговая стоимость модификации 61 руб. У меня эти запчасти давно есть и при необходимости приобретаются дополнительно.

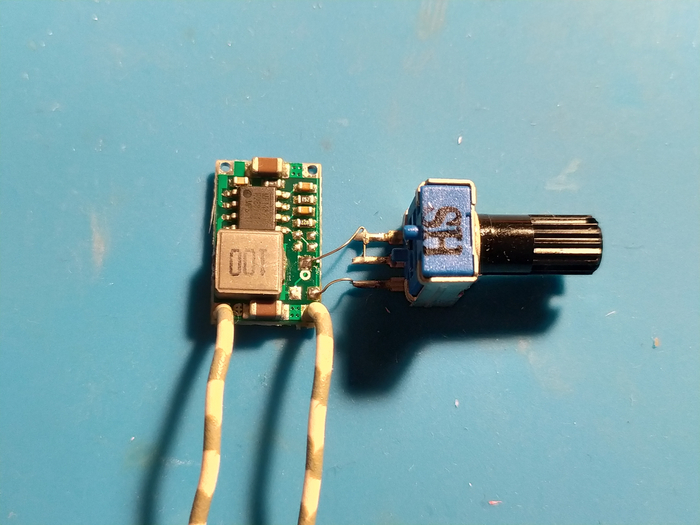

У понижающего преобразователя на микросхеме MP1482 стоит переменный резистор на 200кОм, но такое большое сопротивление мне не нужно, так как при 200кОм на этом резисторе выходное напряжение ограничивается примерно максимальными для преобразователя 18 вольтами, соответственно примерно 100кОм на резисторе даëт на выходе примерно 10 вольт, 50кОм на резисторе даëт на выходе примерно 5 вольт (на самом деле 6.5В) и так далее. Ну а светодиодам больше 5 вольт не нужно. Максимальная яркость у гирлянды достигается примерно при 4.3В, а минимальная - порог, при котором светодиоды начинают подавать признаки жизни - примерно 2В.

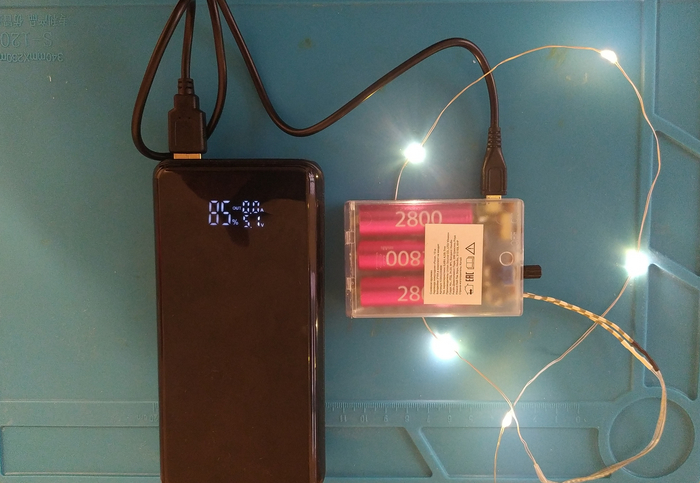

Я видел на Алиэкспресс варианты таких гирлянд, где вместо батарейного отсека установлен просто штекер USB-A, но я не видел, что бы на такие гирлянды устанавлявали регулировку яркости. Я раньше пробовал такую гирлянду запитать напрямую от зарядного устройства от старенького Sony Ericsson (5В 300мА), но гирлянда не выдерживала длительной работы от источника напряжения 5В - перегорали светодиоды.
В общем, если правильно смешать все компоненты, то получится весьма не плохо. Что бы компоненты не болтались, они были аккуратно приклеены к корпусу на обычный суперклей.
Ну и главный вопрос - зачем это всë нужно?
Я купил эту гирлянду перед новым годом, что бы немного украсить своë убежище. Но оказалось, что эту гирлянду довольно прикольно использовать в качестве ночника, особенно с почти севшими батарейками, когда гирлянда еле светит. В такое состояние батарейки приходят примерно через сутки постоянного свечения (если батарейки хорошие). Ну а на максимальной яркости 10ти метровая гирлянда вполне может служить неким таким уютным источником света - заменителем торшера или обычных свечей - не слишком ярко, как от обычной люстры, но книги читать можно. Еще такая гирлянда популярна у фотографов. Брать гирлянду с собой на съемки и подключать её от повербанка, да еще и иметь возможность регулировать яркость - весьма удобно.
