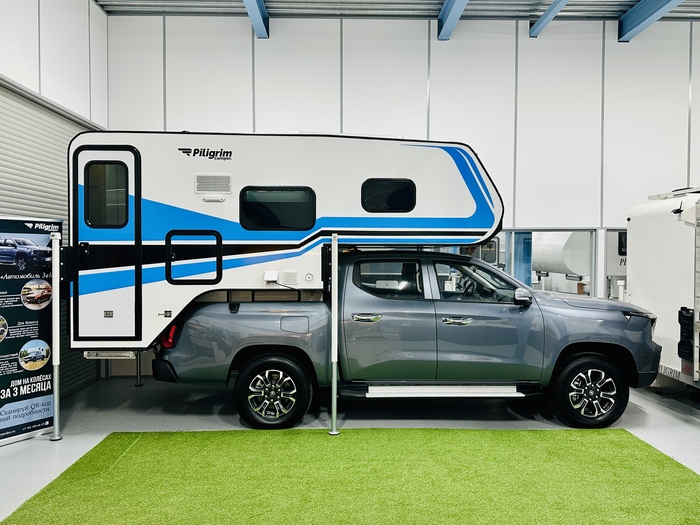

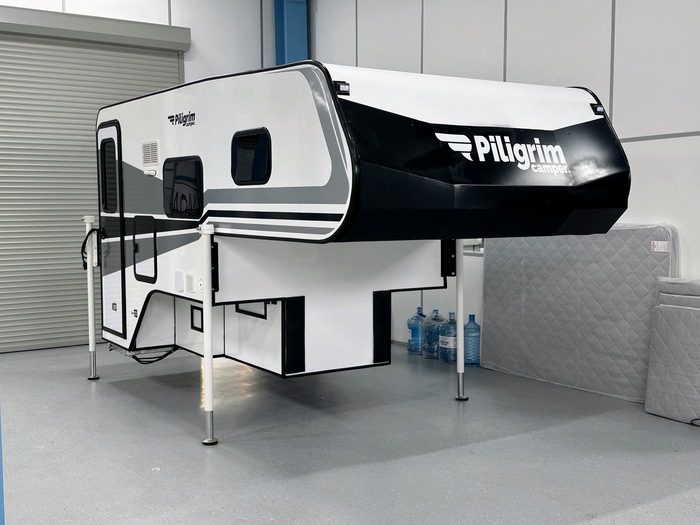

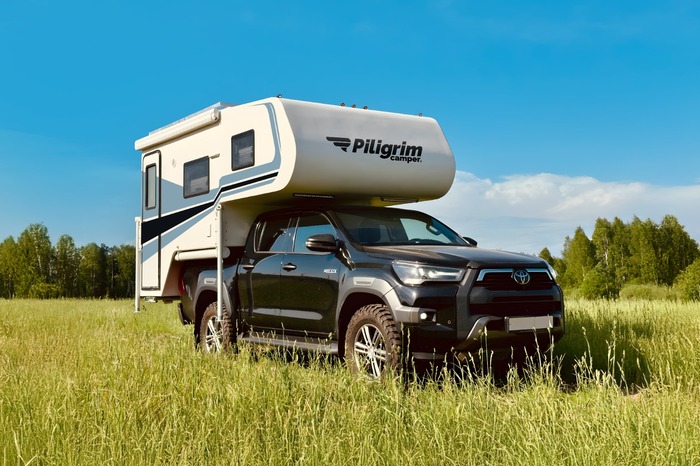

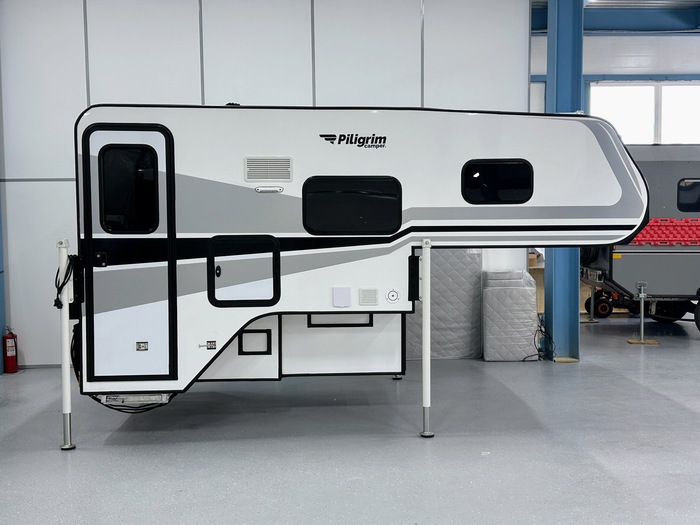

Сегодня покажу как выглядит жилой модуль Пилигрим серийного производства. Подходит на любой пикап азиатского или европейского производства. С длиной кузова 150-160 см.

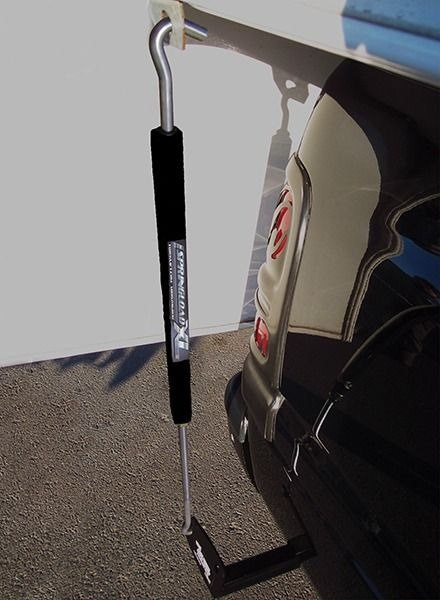

устанавливается на пикап с помощью специальных домкратов, которые идут в комплекте. Крепится с помощью специальных крепежных ремней за крепления в кузове. Жилой модуль не требует регистрации, не является частью автомобиля. Является грузом в кузове грузового бортового пикапа.
жилой модуль рассчитан на комфортное проживание семьи из трех человек.
кухня, душевая комната, туалет, система хранения вещей
отопление, горячая вода, автономное электричество от солнечных панелей, холодильник с морозилкой.
удобство использования, надежность конструкции
в нашем модуле прохладно летом и тепло зимой
основное спальное место 200х140 см и дополнительное 200х80 см
полноценный душ и кассетный туалет.
Приезжайте к нам в шоурум и убедитесь в качестве своими глазами!
За рассказами про самый большой жилой модуль в России на пикап Ford F350 Первая примерка жилого модуля Пилигрим 600LX совсем пропустили выданный под новый год модуль на почти самый маленький пикап)). Это пикап УАЗ.

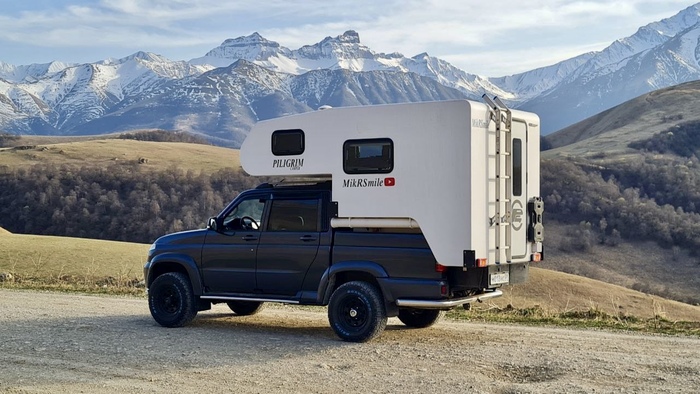

В нашей истории Пилигрима у нас уже был модуль на пикап УАЗ. Вот он.
Но тут была небольшая хитрость. Во первых это короткий модуль и из за этого вход внутрь возможен только сзади. Ну и второе - модуль практически без проблем встанет на стандартный азиатский пикап. Любой. Этот модуль изначально делали для азиата. Клиенты планируют в будущем использовать его на стандартном пикапе. А вот для того чтобы он встал на УАЗ пришлось придумывать "костыли". Из за того что борта и крыша выше стандарта на 20 см, то эти 20 см нам пришлось добавлять в виде проставки ящика под модуль. Ее видно на фото. И, кстати, ее удобно использовать для многих вещей. Ребята прекрасно путешествуют на нем по России и о чем и ведут свой блог и канал на всех площадках и соцсетях.
Изначально было решено что модуль будет жить на пикапе УАЗ и проектировался именно под него. То есть и борта высокие и кабина были учтены. Свес за габарит на 80 см позволил нам сделать боковой вход что сильно улучшило компоновку и планировку жилого пространства.
Вот так планировалось. Вход сбоку, напротив сразу душевая комната с санузлом. Небольшая плита с раковиной и два диванчика со столом для еду. Стол можно сложить и получить еще одну кровать длиной 196 см см и шириной 80 см. Полки для вещей под потолком. И большая спальня размером 196х140 см.
И вот момент установки модуля на пикап. Пикап оборудован специальными домкратами и ставить его удобно и легко. Просто поднимаем шуруповертом "ноги" и въезжаем под него. И крепим стяжными ремнями с храповым механизмом. Каждый ремень рассчитан на рывок в 1,5 тонны. Таких точек крепления у нас 4 штуки. На задней стенке имеется велобагажник, лестница на крышу, а на самой крыше есть рейлинги для крепления груза. Все легкое и алюминиевое.
Жилой модуль на пикап УАЗ это по сути немного уменьшенная версия нашего популярного 370LX
Названия личного не имеет, но по всей логике это 350LX.

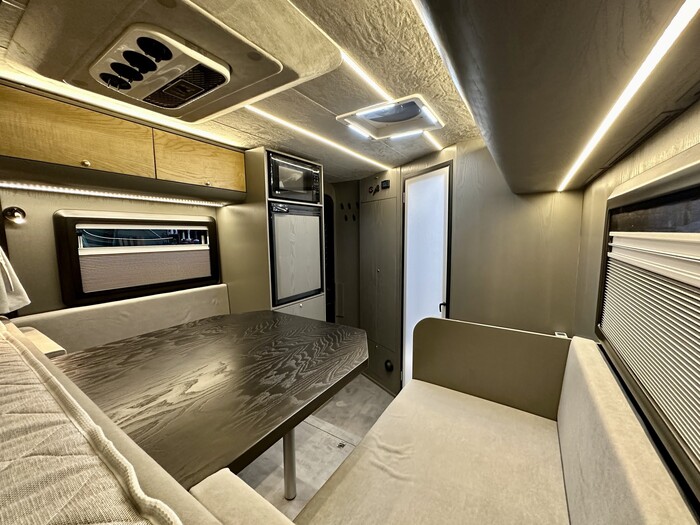

Ну а теперь посмотрим как все это выглядит внутри. Начнем от входа. Слева душ и туалет, далее кухня, потом два дивана со столом для приема пищи. Справа виден компрессорный холодильник на 65 литров. Под холодильником микроволновка. Под столовой зоной во втором полу находится электрооборудование и бак с водой на 75 литров.

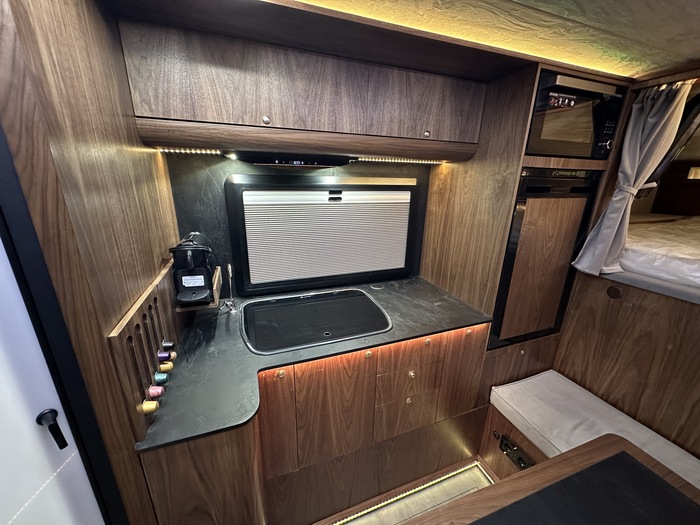

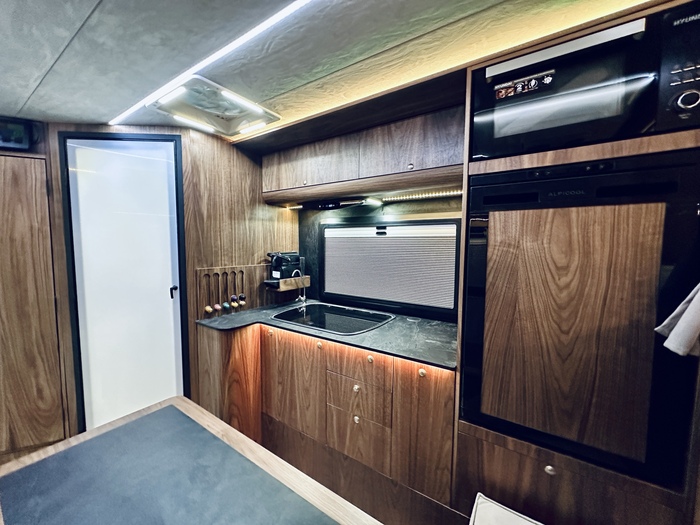

Кухня имеет одноконфорочную плиту и мойку. Горячая вода есть и в кухне и в душевой естественно. Вместительные полки для вещей и посуды. Все дверки на фиксаторах. Ничего в дороге не выпадет. Все окна двойные - зимние. Имеют шторы светонепроницаемые и москитные сетки.

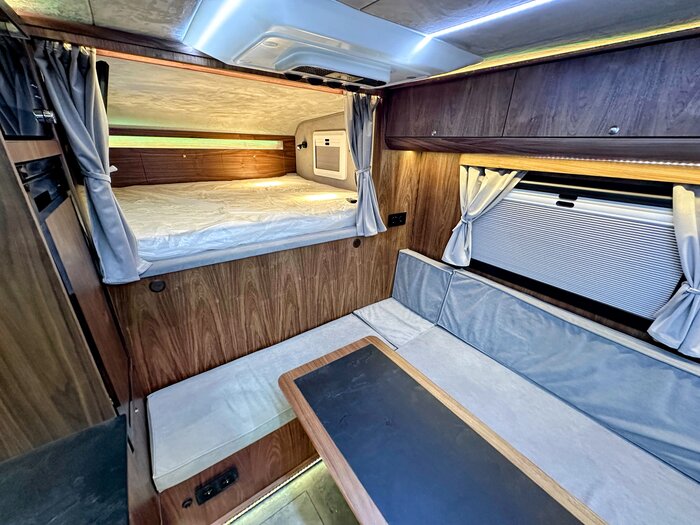

Тут хорошо видно столовую зону и спальню в алькове.
Спальня уютная, имеет мягкие стены, потолок из алькантары и ортопедический матрас. В самом конце есть шкаф для вещей. У каждого изголовья имеется светильник.
Взгляд со стороны спальни. Видно вместительный шкаф для верхней одежды и дверь в душевую кабину.

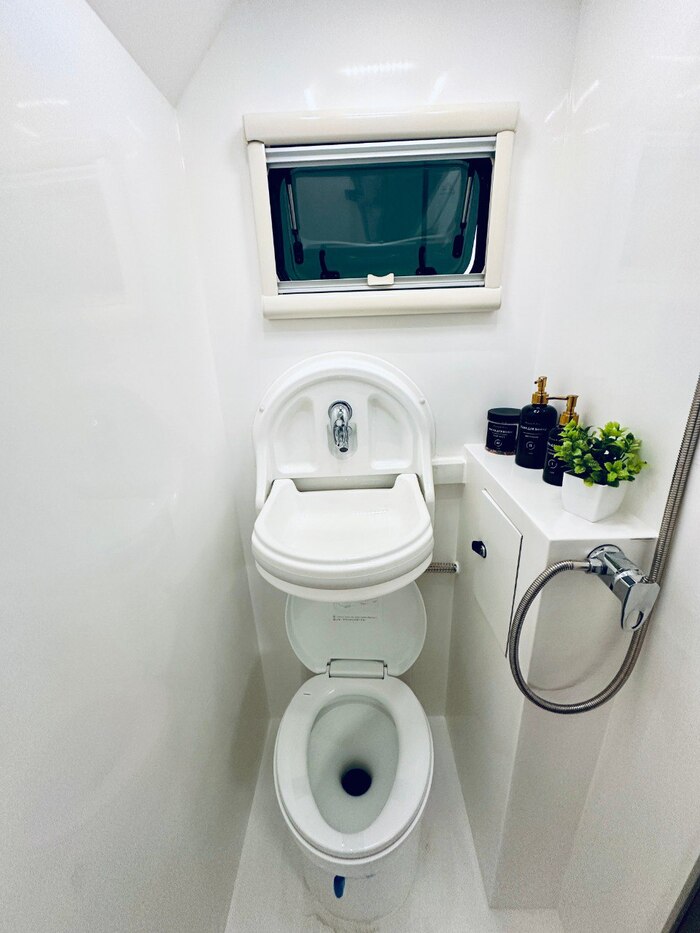

А вот и она. Куда в автодоме без горячего душа и своего туалета? Тут все самое необходимое. Кассетный унитаз с электросмывом, откидная раковина, ящички для принадлежностей, лейка-душ, и сушилка для вещей. Санузел дополнительно прогревается и может служить сушильным шкафом. Ну и самое главное достаточно места принять душ.
На этом все! Хороших дорог УАЗу и модулю "Пилигрим".
В прошлый раз я закончил рассказ про "Самый большой жилой модуль для пикапа в России" на том, что мне собрали корпус-заготовку для покрытия стекломатом со смолой. Ходил я вокруг него и не понимал - как эта громадина 6 метров длиной и по 2,3 высотой и шириной встанет на мой (хоть и очень большой) пикап. И решил нарисовать это в фотошопе. Взял с программы 3D модель, нашел фотку моего пикапа у себя, совместил ракурсы и пропорции и получил примерно это.
Ну так вообще не страшно оказалось. Но может я ошибся где то? Забегая вперед скажу, что ошибся я не сильно.
Итак, после того как его собрали (каркас) его начали закатывать в стеклопластик. Это стекломат 450г/м и полиэфирные смолы. Но до этого все углы проходят дополнительно еще лентой 450г/м и после того как произойдут все "нахлесты" стекломата друг на друга толщина в углах получается 1200-1300г/м. На фото видно что углы темнее чем все остальное. Зеленое это полиэфирная шпаклевка. В таком положении модуль закатывают только по бокам.
И хотя все размеры были просчитаны, в теории все было хорошо и модуль должен был встать без проблем, внутри были еще кое какие сомнения и оставались вопросы.
Вот некоторые вопросы.
Хватит ли высоты домкратов для поднятия модуля на высоту кузова, так как мой пикап имеет огромный лифт.
Хватит ли ширины раздвигаемых зеркал для обзора. Ширина модуля 2,3 метра.
Как правильно и где расположить крепления модуля к пикапу. Все легкие модули мы крепили внутри кузова за ремни и штатные крепежи. Для тяжелых модулей крепление имеет другой тип. Мы так тоже еще не делали.
Где делать проем окна для визуального осмотра модуля из кабины. И тд...
Все эти вопросы можно было решить и без примерки, но с примеркой это решить проще. Тем более для того что бы покрывать модуль снизу, сверху и спереди (вкруг) требовалось его перевернуть набок. А для этого у нас в малярке мало места и мы решили выкатить его на улицу.

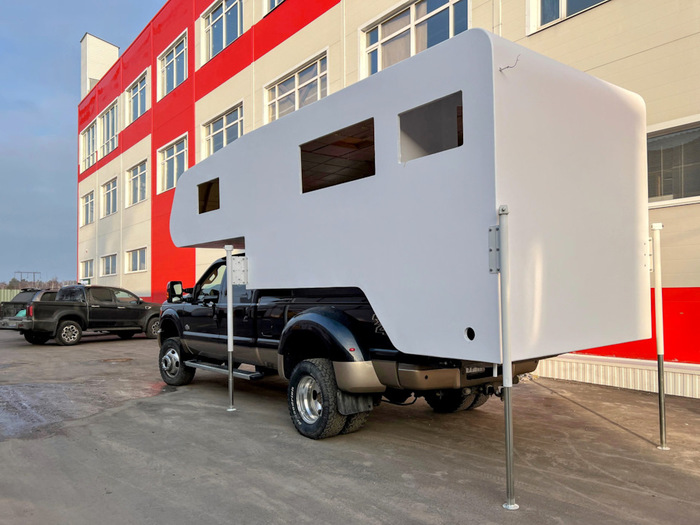

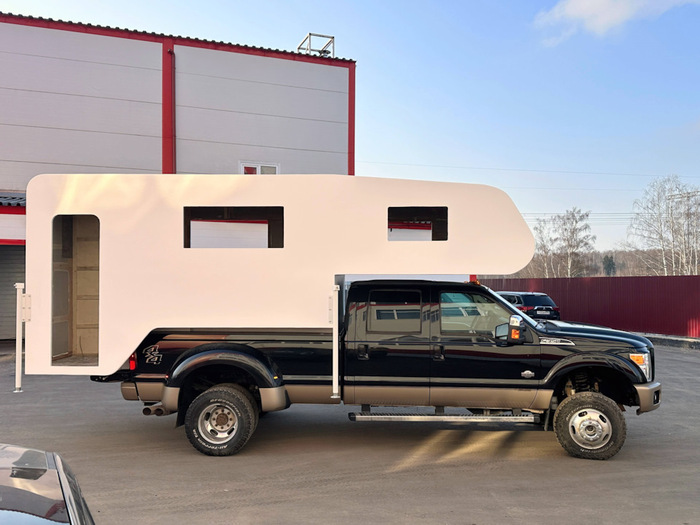

Поставили временно домкраты, подняли и поставили на мой пикап. Даже на этом этапе стало понятно что все удалось. Единственное - пришлось снять рейлинги на крыше. А то альков ложился на них. А это недопустимо, так как продавит крышу во время движения. Расстояние до крыши должно быть не менее 5 см.

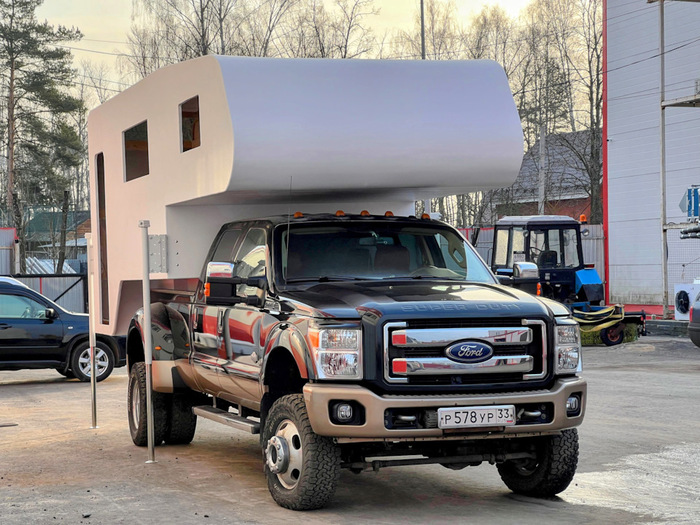

Ну вот и первая примерка и первый выезд)) Правда пока наполовину в стеклопластике, но зато можно оценить габариты и представить общий вид. А вид мне очень понравился и устроил на все 100%! Я даже скажу что это именно то что я хотел. Брутально. Монументально)). Альков нависает как у классических американских альковников. Высота под крышу 3,5 метра. Это уже с кондеем и прочими люками и багажниками.
Длина авто с модулем почти 8 метров. Большие окна 1200х500 на этом модуле смотрятся уже и не такие большие)) А дверь 1800х600 так вообще потерялась на стене)) Но еще раз скажу, что это только начало изготовления корпуса. Нет ни люков, не дверок рундуков, ничего... Просто коробка.
Ну и с другой стороны. На эту сторону выходят окна спальни 700х400, окно кухни 1200х500 и окно в душевой 700х400.
Ну теперь снимаем и кладем набок.
Закатываем в малярку и начинаем класть стекломат
И вот готово. Модуль полностью в стеклопластике. Теперь его шлифуют, шпаклюют и так несколько раз. Все это подготовка к покрытию гелькоутом.

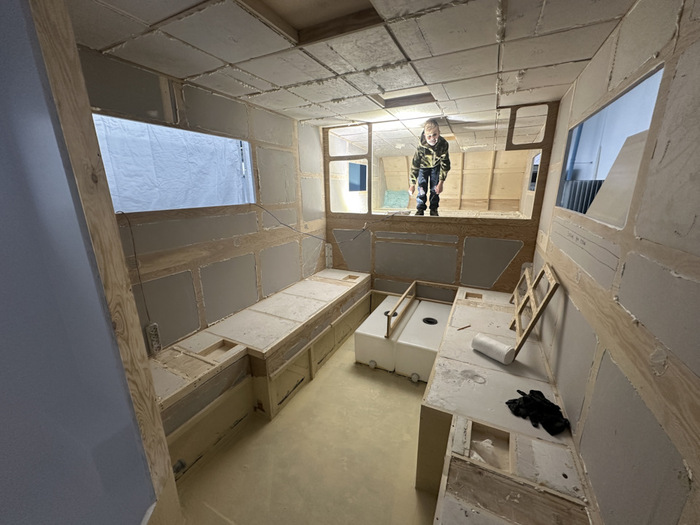

Кстати, внутри тоже есть небольшие изменения. Собрал каркас для второго пола. Видно где расположены баки с водой. Там примерно 300 литров. И там где желтый аккум есть место для еще 3х таких же по 230 Ач. Итого будет примерно 900 Ач. Панелей солнечных около 1000 ватт 12В на крыше .
В душевой тоже второй пол под которым будет бак с серой водой и много отсеков для всяких коммуникаций и вещей.
Все после накрывается влагостойкой фанерой. Позже в полах будут сделаны лючки для доступа в рундуки пола. Все, пол теперь имеет основной уровень. От него и будем плясать. По левой части кухня, по правой части столовая зона на подиуме.
Вот такой сегодня рассказ. Продолжение следует...
А так же все новые модели жилых модулей вы сможете увидеть у нас в шоуруме!
ДД, доброе утро) В Сибири жара) спали под вентилятором) я почему-то очень переживала, что меня продует 😂 но все было хорошо) мы живы 😂
Выпили кофе, съели по бутерброду) и поехали к Аринкиным родственникам) Там нас ждал обед) стол накрыт) винишко в холодильнике) У бабули 29го числа было др, поэтому повод есть!)))
Ох уж эти родные объятия 🥹 даже смотреть на это со стороны —потрясающе ❤️
Пообедали, послушали потрясающие шутки папы Аринки) обожаю людей с чувством юмора 😂😂😂
И я решила, что не гоже нам некупанными быть) ну это вы уже знаете) Аринка рассказала 😂😂😂
Потом зацепили пивка безалкогольного и поехали к бабушке и папе на ужин))) отлично посидели) посмотрели старые фотки Душевно Родственники, конечно, это всегда восторг❤️❤️❤️
*** Беловское водохранилище 😍
Первая точка за 4000 км, где нам посчастливилось искупнуться! Виды — восторг, вода теплющая) стоимость прохода — 100 рублей с человека, ящитаю даром)
Мы довольны как слоны!
Там еще и баньку можно оранизовать, и на ночь в домике остаться — точка «турбаза Каскад»
Темнело, а я Ленинска не видела))) быстро-быстро собрались и поехали на автомобильную экскурсию от Аринки по ее родным пенатам 😂 где гуляла, что пила, первый алкоголь, первый поцелуй) ну все как полагается короче))) Кайф Оч люблю такое ❤️
Потом был долгий разговор на тему, почему в Сибири так много магазинов с разливным пивом, а в Москве нет, да потому что в Москве дома люди не пьют, там полно выбора, культура такая - хочешь выпить иди гуляй или в бар, а все что дальше нижнего, там все по домам бухают) вот и разлевух полно)) Точка 😂😂😂
Так что взяли разлевухи, кильки, кижуча копченого и погнали домой, время то уже))) а завтра перегон Ленинск - Красноярск)))
Бахнули по одной, для души) что бы от соли после рыбки не сводило) порешали московские дела)) а то +4)) кроме как тут ближе к ночи, уже сложней решать) И каааак давай спать😂
Отличный день❤️
Расходы КБ плюс запасы сигарет 5.865 Бензин 2800 Разливное с закусками 1.800 Бутылка игристого 1.050 (жили мы тут бесплатно у знакомых Аринки, надо как-то благодарить)
Всем привет. Продолжаю расти во всех направлениях. Кто давно на меня подписан, тот знает с чего все начиналось. С небольшого пикапа Мазда и модуля Пилигрим 340S. Его я собирал своими руками в гараже 6х4
Далее был Додж Рам 1500 и модуль уже более современный и вместительный - Пилигрим 400L. Его уже мы сделали небольшой командой в мастерской.
И вот настала пора сделать модуль еще больше. Причин много, но все они описаны в куче статей в моем блоге тут и я не буду их касаться. Сегодня именно про строительство. И опять я принимаю личное участие в строительстве своего личного модуля. Пилигрим 600LX. Как уже понятно, цифры в названии это общая длина модуля. А значит длинна этого монстра 6 метров. Да и катать его будет машина по больше чем Додж Рам 1500.

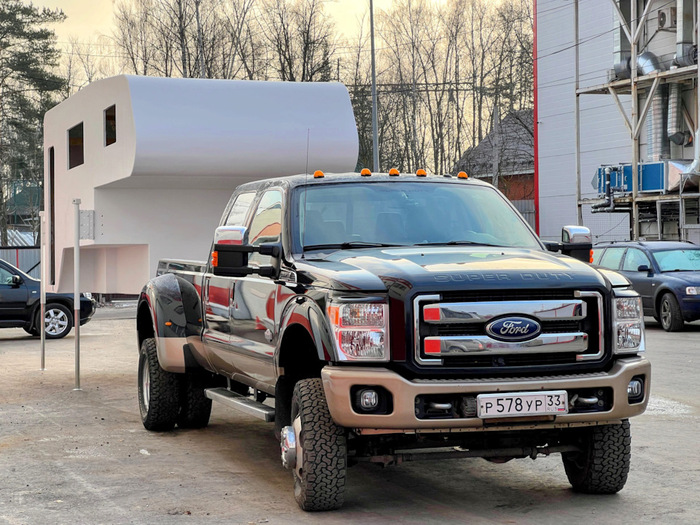

Форд F350 Super Duty с мотором 6,7 TD
Схематично. Вот что должно получится. Длина 6 метров, ширина 2,3 высота от земли 3,4 метра. Вес примерно 2 тонны, запас чистой воды 250 литров. Бак серой воды 95 литров, аккумы LiFePo4 800 А/ч. Солнечные панели 1000 ватт 12 вольт. Отопление дизельное, с раздувом по салону. Подогрев воды -комби дизельный. Плита газовая.
Сегодня речь пойдет про этап изготовления заготовки. Технология проста и стара как мир. И проверена нами сотнями жилых модулей, которые мы изготавливаем практически серийно. В своей основе влагостойкая фанера. Из нее мы делаем пол.
Обязательно обрабатываем огне-био защитой и утепляем пенополистиролом 50 мм на пену клей. Оставляем закладные у будущего входа для входной лестницы.
И после закрываем ламинированной специальной фанерой. Все клеится на столярный клей Клейберит.
Из влагостойкой фанеры вырезаем будущий каркас модуля. Оставляем только нужные нам закладные и силовые элементы. Проемы для окон и дверей пока не трогаем. Их потом вырезают фрезером.
Делаем пробную сборку каркаса. На этом этапе все должно подойти. Просто большой конструктор. Если все совпало, то продолжаем...
Делаем элементы кровати и нижней части алькова -будущей спальни. Тут не обошлось без эксплуатации детского труда.
После этого стены обшиваются тонкой фанерой 3 мм на клей и степлер. И начинаем собрать уже модуль на клей. Первый этап - сборка "корыта". Это та часть, которая находится внутри кузова пикапа.
Так же собираем все остальные огромные стены. И приготавливаем все к сборке в одну заготовку. Все стены уже утеплены, окна вырезаны.
Ставим стены. Ставим на места "кровати", перегородку жесткости и часть под альковом, которая в будущем будет основой кровати в спальне.
Следующим этапом делается обрешетка крыши.
И так же обтекатель алькова модуля. Тут максимально видно сходство технологий с малым яхтостроением.
Осталось затянуть фанерой 3 мм крышу и альков.
На этом заготовка под стекломат и композит практически готова. Фрезером проходятся все углы и торзы и снимают радиус 15 мм на углах, для того что бы стекломат ложился идеально.
Ну а внутри собирают в это время душевую кабину, так как она тоже сделана полностью из стеклопластика, то ее тоже нужно приготовить к оклейке.
Утепляется потолок 50 мм , напыляется полинор на вогнутые поверхности.
Далее расскажу про сам процесс покрытия стекломатом. На сегодня все. Все добра. Ну и ролик про все это тут
