Это не реклама. Мне за этот пост не платили. Я полазил в ПО и хочу просто поделиться своими впечатлениями и мнением по этому поводу.

Реальное железо я не испытывал, у меня его нет.

Установка FStudio-Unified

Для ПЛК FC5 есть бесплатное ПО, называется FStudio-Unified, его можно скачать и установить.

Инсталлер конечно прикольный, в современном стиле.

Когда начинаешь установку, начинает перечислять все основные функции оборудования. Это лично для меня что-то новое.

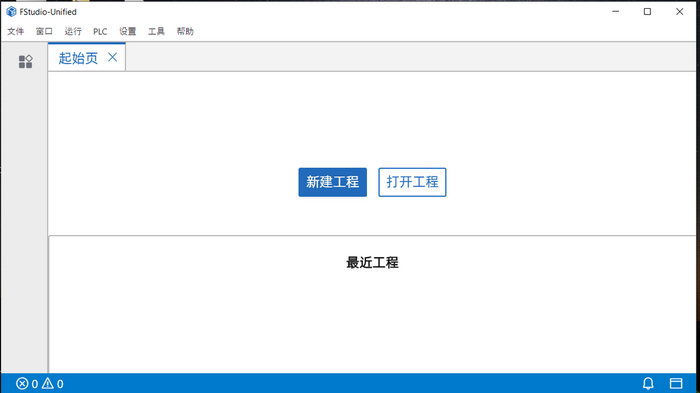

После этого я запустил дистрибутив и меня ждал сюрприз - всё на китайском языке. Поставщик закинул заботливо картинку, как это дело исправить.

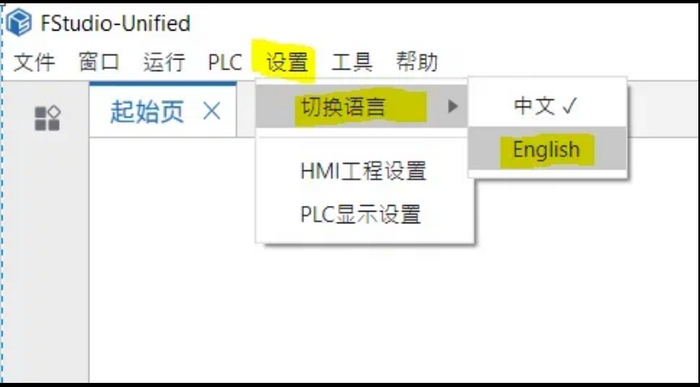

Вот так мы меняем язык.

Так как я долго и нудно работаю с дистрибутивами решил без всякой инструкции освоить данную среду. Просто ради интереса. Пойму ли интуитивно.

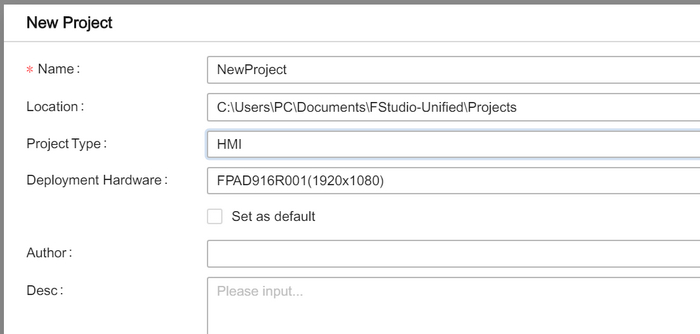

Создаю проект.

Мне сразу предлагает поставить HMI (Эта среда поддерживает разработку панелей оператора). Меняю на ПЛК.

Тут час можно указать прошивку и, я так понял, доп. опцию в виде модуля.

Открывается вот такое красивое окно, перед тобой контроллер, можно всё выбрать, нажать кнопочки, отконфигурировать порты связи. Такая приколюха есть у Delta и Wago. Выглядит достойно и удобно.

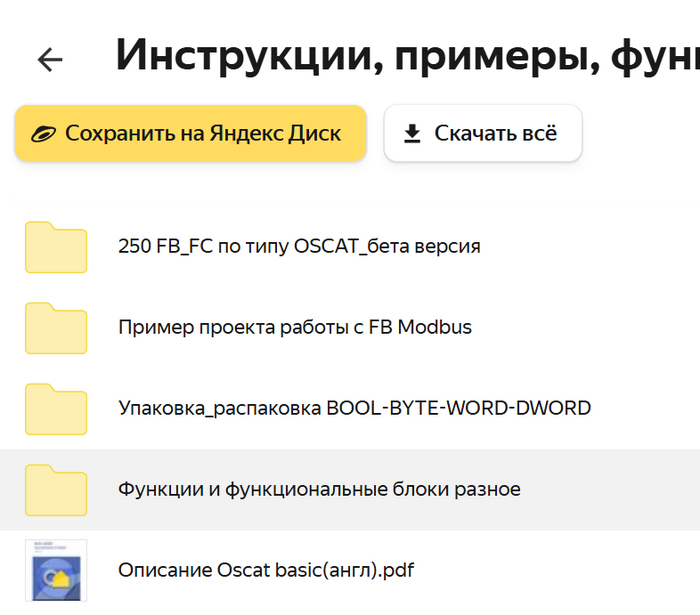

Потом легким щелчком мыши попадаем сразу на проект, где можем писать прикладное ПО, функции, ФБ (LD и ST), глобальные переменные, локальные переменные, задачи и т.д. Библиотек готовых я не обнаружил. Нашёл их в ветке облачного диска, скачиваются и устанавливаются отдельно. Часть из них списаны с OSCAT.

Если есть ошибки, пишите в комментариях.

Это я попробовал функциональный блок на ST. Очень понравилось, что можно пилить конструкции в коде, чего мне в Codesys не хватает.

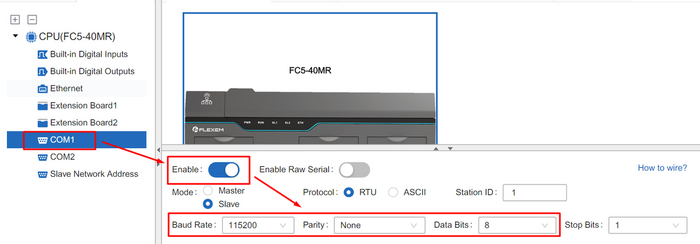

Можно одним щелчком настроить все коммуникации, всё видно перед глазами.

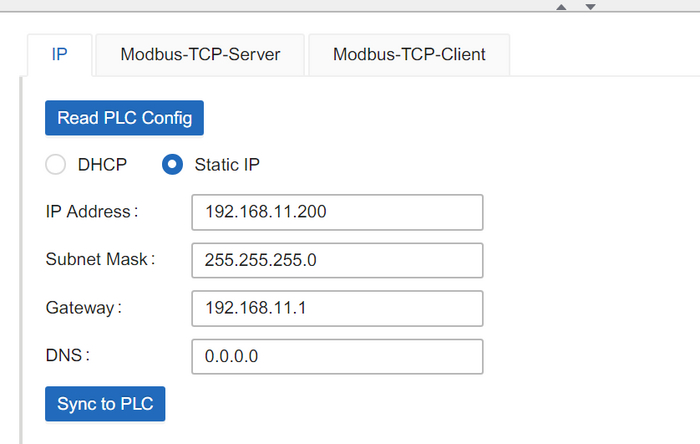

Настройки IP.

Набор типов переменных.

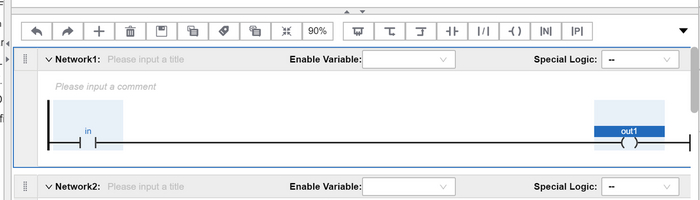

Линия LD.

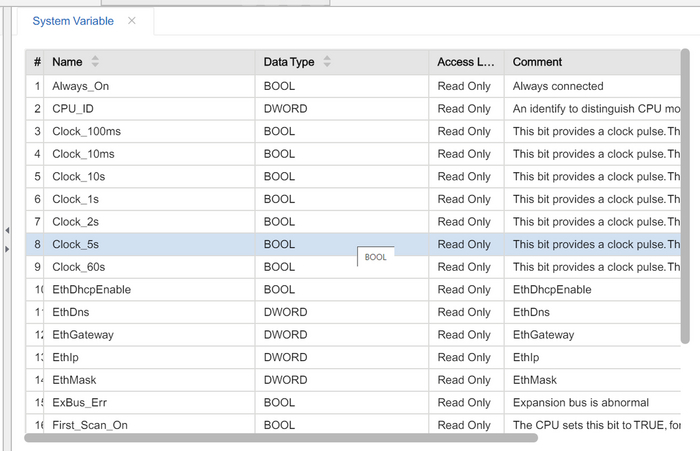

Системные регистры и биты.

Резюме: В принципе неплохая среда. Интуитивно понятное, нет ничего лишнего, всё самое необходимое для работы с промышленным контроллером. Меню удобно расположено, вкладки все рядом, в одном поле. Минимум настроек.

Если статья была полезна, ставьте пальцы вверх. Пишите комментарий и письма.

Пока-пока.

Создаем структуру данных. Дату и значение в формате STRING. Почему именно текстовый, чтобы в ячейках таблицы были пустые клетки, в противном случае будут нулевые значения. В своём проекте я делал REAL.

Далее назначаем массив данных (наши столбцы и строчки) ArrTable. В моей таблице достаточно 10 строк, если нужно больше, то указываем.

Всё остальное, можно посмотреть в примере. На скриншоте написаны комменты, дублировать тогда я не буду.

После этого мы создаем два столбца - это дата и время.

Когда жмём запись bTrigger, мы заполняем таблицы и создаём столбцы.

Визуализация элемента таблицы

Вытаскиваем элемент таблица в поле.

Присваиваем нашу переменную в поле Массив Данных.

Указываем ниже размер нашего массива.

В этих полях настраиваем наименование, количество, цвет, толщину столбцов.

Если нужно вводит данные в ячейки таблицы то ставим галочку Создать шаблон. И этот шаблон будет работать как обычный элемент прямоугольник и попадают те же свойства. Можно назначить аварийные цвета.

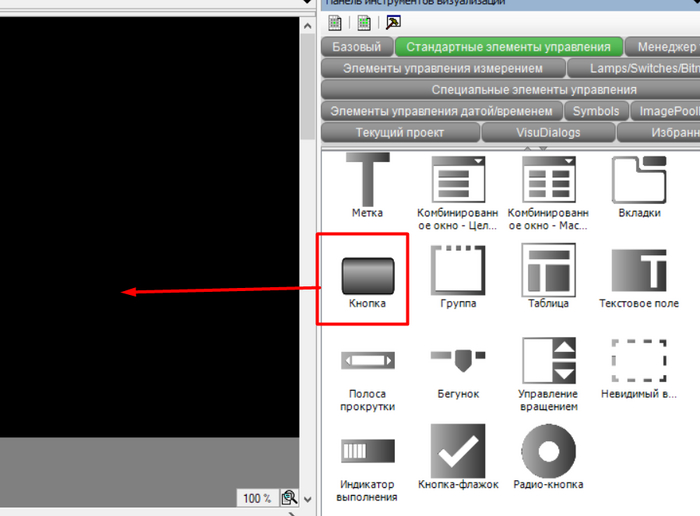

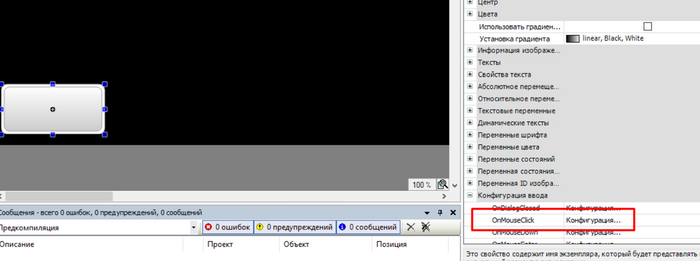

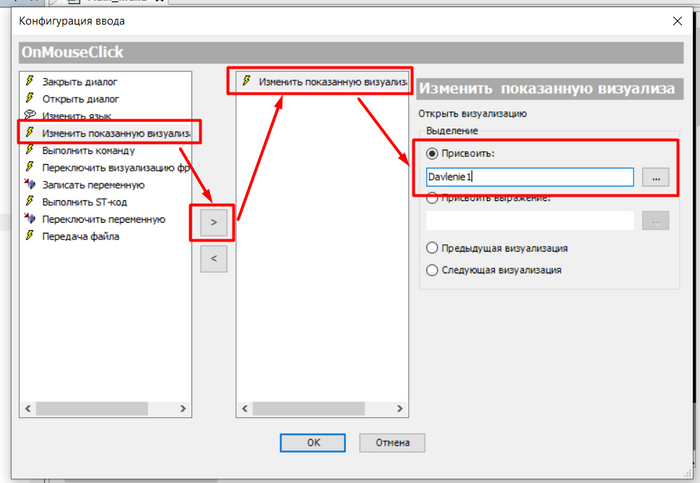

Жмем OnMouseClick, и настраиваем ту же переменную.

Вот так вводятся настройки конфигураций.

Конечный результат.

Если статья была полезна пишите комментарии и ставьте лайки.

С уважением, Гридин Семён.

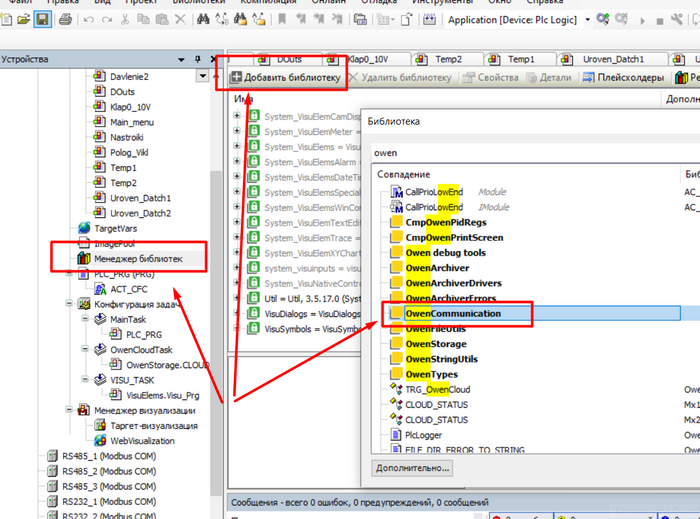

Будем считать, что библиотеки скачаны и интегрированы в дистрибутиве. Сначала мы устанавливаем нужную там библиотеку в менеджере.

Пример можно скачать в группе или на официальном сайте ОВЕН. Где вам удобнее. В общих чертах я разберу пример с небольшими комментариями. Так как реализовывал именно по нему.

Писал я код в ST. Для лучшего понимания сделал скриншоты в FBD.

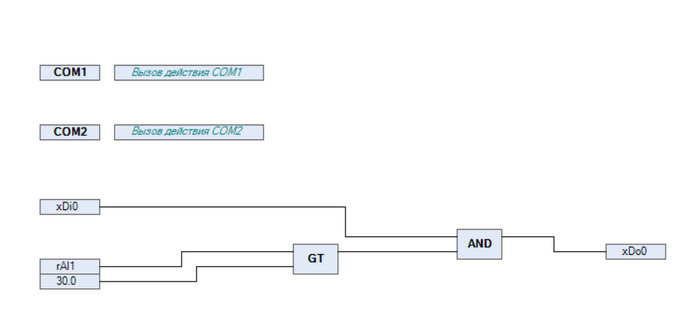

Здесь в теле программы разбито на два интерфейса RS-485 - COM1 и COM2. Зачем? Чтение идёт по одному каналу, Запись по другому каналу. Это дополнительно ускоряет обмен. В АСУ чем быстрее обмен данными, тем лучше.

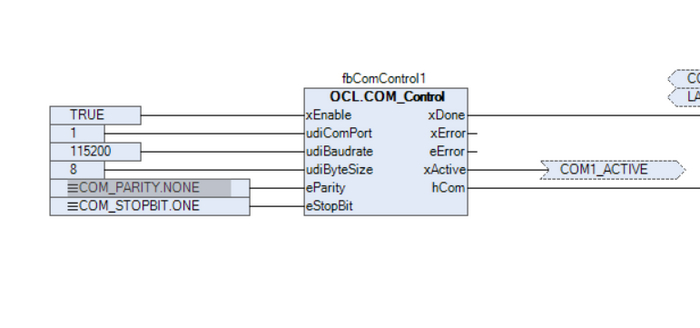

ComControl открывает нужный ком порт с соответствующими сетевыми настройками.

Com_Parity и Com_Stopbit это дополнительные функции с перечислением, которые идут в комплекте с библиотекой.

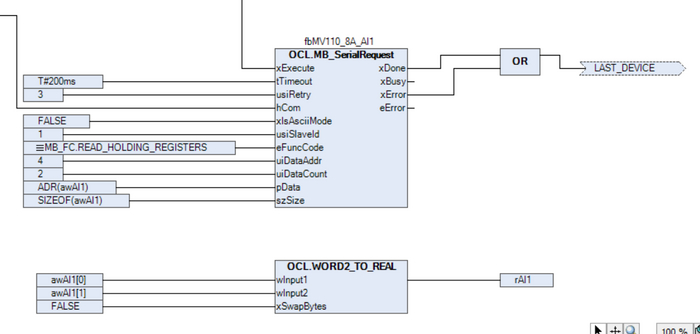

Функциональный блок для опроса модуля, можно опросить один регистр, можно группой, всё зависит от задачи.

Устанавливаем время таймаута (200 ms), Кол-во повторных опросов в случае ошибки(UsiRetry), сигнал готовности ком-порта(hCom), Режим RTU (AsciiMode -false), Адрес (SlaveId), Функцию чтения записи, (их 6, в комплекте в библиотеке), Адрес регистра (DataAddr, по документации к модулю), кол-во регистров (DataCount), Сам массив с данными и его размер (Data и Size).

Word2ToReal - это блок преобразования 2 регистров в число с запятой.

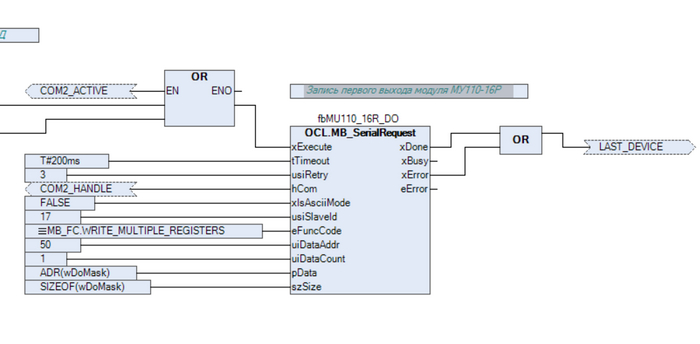

Это ФБ записи регистров в модуль, используем функции 06 и 16.

Настройки все те же самые, только другой набор функций.

Если статья полезна, ставьте лайки, пишите комментарии.
