Был на реальном объекте в теплице. Хотят, чтобы автоматически работал надув.
Мы изначально делали чисто цикл. таймер ставили и регулировали пуск и паузу.
Теперь появилась мысль, поддерживать давление в межпленочном пространстве.
Теперь вопросы. Эта идея реальна? И сколько Па там между плёнками?
Знатоки, отзовитесь...
Бывают задачи, когда нужно последовательно подвигать механизм вверх-вниз или влево-вправо (Например механизм протруски в прессе). Или движения тележки.
В LD программе есть научное название такой схемы - называется мультивибратор.
Реализация для ПЛК Delta.
Ставим два таймера, один с замкнутым выходом, другой с разомкнутым. Данный пример отображает работу гидравлического механизма с двумя катушками Y21 и Y22.
В параметре D2001 выставляете необходимую задержку времени. Этот же параметр можно вывести на панель оператора, любую, где есть драйвер этого ПЛК.
Если будут вопросы, пишите.
Список вопросов и ответов по разным направлениям:
OPC сервер ОВЕН свяжется по Ethernet С ПЛК200 чтобы в SCADA передать?
Можно использовать OPC сервер ОВЕН в режиме Modbus TCP Master
С ОРС сервера записываю напрямую в Retain переменные, почему они не сохраняются при пропаже питания?
Поднимайте slave через библиотеку OwenCommunication
Какой-нибудь пример, как расходомер реализовать?
См. в библиотеке OSCAT Basic блок FLOW_METER
У Codesys есть такая функция, вот управление клапаном открыть, закрыть, задаёшь полный ход клапана в сек, чтоб можно было задать ему проценты, и он открывал на нужное в процентах?
Вы можете использовать ФБ APID_POS_VALV из библиотеки CmpOwenPidRegs
Подскажите пожалуйста, а у ПЛК200 есть системная переменная времени цикла?
глобальные переменные в cds3.5 они энергонезависимые?
По умолчанию нет
Как в ПЛК200 в символьной конфигурации папки создавать?
Для OwenCloud папкой будет являться каждая программа/список глобальных переменных, которая используется в символьной конфигурации
ПР103 на 24 В сколько может влезть всего целочисленных переменных с облака?
примерно 150-200 переменных целочисленных
В Owen logic есть функция MOVE, чтобы мне можно было записать переменную?
Особенность ОЛ в том что запись в переменную возможно только в одном месте на схеме, функции MOVE нет, если вам нужно сделать запись с защитой то придется использовать SEL,где на один из входов подается та же самая переменная
ПР103 включили в режим DHCP для подключения к облаку Owen Cloud, включить то включили, все здорово, а овен лоджик перестал видеть прибор, как мне к нему теперь по Ethernet соединиться?
Подключиться по USB и посмотреть текущий IP, указать его в настройках подключения в ОЛ.
в Optimus Drive есть таймер который делается меньше 10 ms ?
T252~T255, но если Вы хотите получить действительно 1 мс строго, то к каждому из этих таймеров можно привязать подпрограмму прерывания. I49 – I52
Я могу в каждом шаге один и тот же таймер T252 использовать?
Таймеров 4 штуки, использовать можно таймер 1 раз в программе. Но его контакт Вы можете использовать неограниченное количество раз.
пример опроса Модуля тензодатчиков A01WG
Обращение к регистрам через команды FROM/TO.
Приветствую всех, у меня есть тг-канал, в котором я выкладываю небольшие обучающие видеоролики, лайфхаки и фото монтированных шкафов автоматики.
Если интересно, заходите
Моя телега.
Всем привет, на днях подарили вот такой набор отвёрток. Ещё не юзал. По мне так удобнее каждой по отдельности покрутить. Красивые, не спорю, механизм этот сломается через месяц мне кажется.
Каково ваше мнение?
2 года назад заказчик дал задание на автоматизацию постов налива бензина. На каждый пост своё управление. Затем все собираем в кучу в SCADA систему. К сожалению проект пришлось заморозить, так как требовалось кучу разрешительной документации. Сама программа работала «на столе». На реальном объекте испытать не удалось. Пишу статью, может для кого-то пригодятся «Фичи» в CoDeSyS 3.5.
Приветствую всех читателей сайта, с вами на связи автор — Семен. И я продолжаю писать статьи по пром. автоматизации.

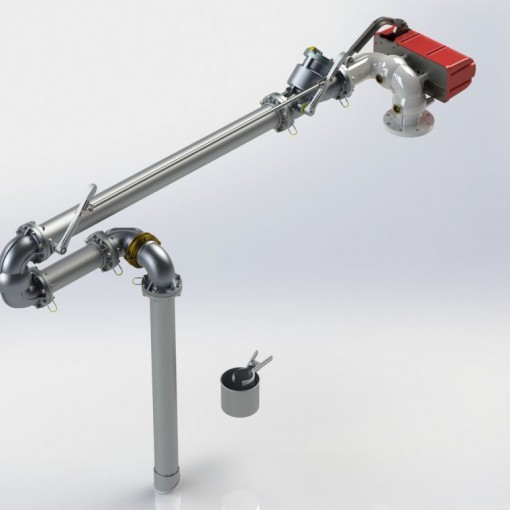

Пост налива — это некая металлоконструкция с лестницей и гибким шлангом, либо сверху, либо снизу. Этот шланг подводят к бензовозу и наполняют его топливом. Выглядит он следующим образом:
Топливо наполняется вот таким вот шлангом:
Что находится примерно в составе оборудования.
Насос
Клапан большого налива
Клапан малого налива
Массовый расходомер
Различные сигнализации
Какие задачи были поставлены в реализации программы:
Универсальность — передача данных для верхнего уровня либо по Ethernet, либо по RS-485.
Подключение различных видов массовых расходомеров — по импульсу или по Modbus.
Фиксация различных аварий и защит и запись в аварийный журнал.
Запуск программы по месту или удаленно.
Различные клапана подачи топлива, либо два клапана либо регулирующий кран.
Управление постом налива реализовывали на базе ПЛК200 с применение CoDeSyS 3.5.
Ну начнем с того, что я разбивал все процессы и задачи на подпрограммы — чтобы потом легче было находить косяки при отладке.

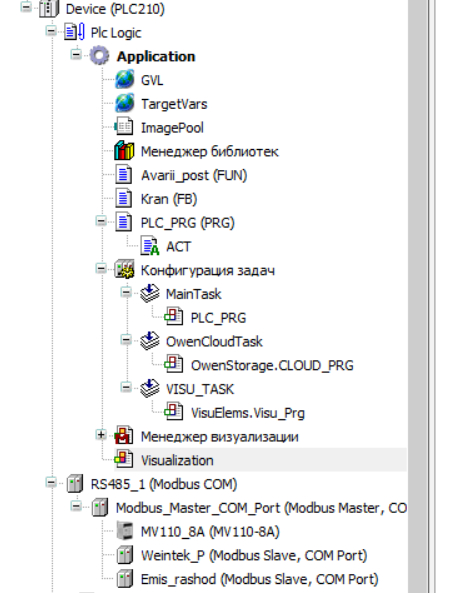

Дерево проектов выглядит примерно так:
В основной программе создан подраздел действие (ACT), сюда я записываю различные преобразования данных, передачу данных и привязку физических входов-выходов.
Тело программы (PLC_PRG) с логикой.
И различные функциональные блоки и функции. Аварии(Avarii_post) и Регулирующий кран(kran)/
Опрос модуля ввода аналогового, панели оператора и массового расходомера по интерфейсу RS-485.

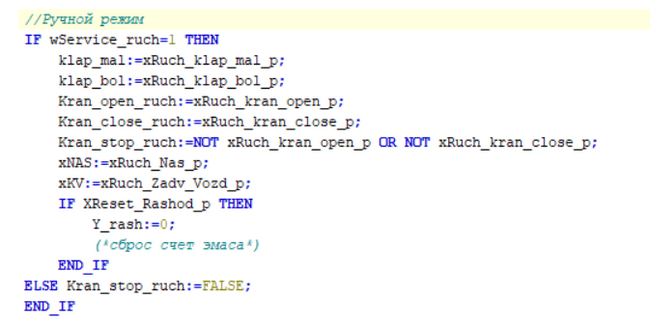

Обязательно ручной режим, включение насосов, задвижек, клапанов, кранов и т.д.

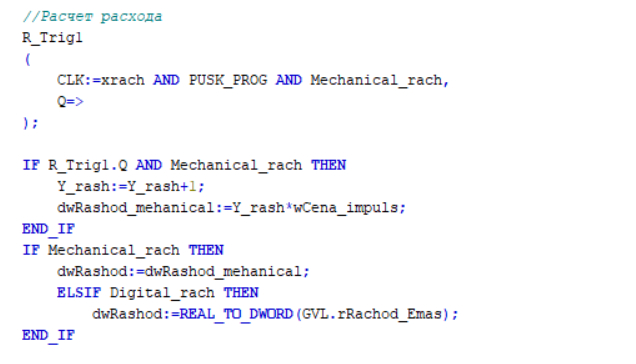

Расчет расхода сделал примерно таким, без учета цены импульса. Знаю, что код кривоват, если есть варианты получше, подскажите, как написать?

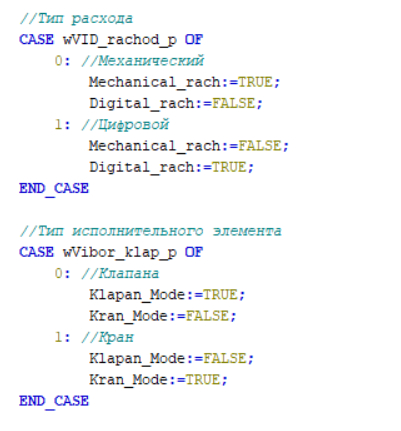

Выбор режима для расхода и задвижки делал через CASE.
Запуск пошаговой программы реализован через CASE. При отладке наглядно показано, где программа остановилась и по какой ПРИЧИНЕ.

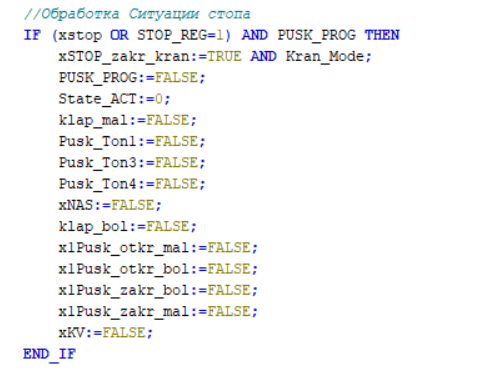

Обработчик стоповой кнопки, все прописано, когда, куда и что должно остановиться.

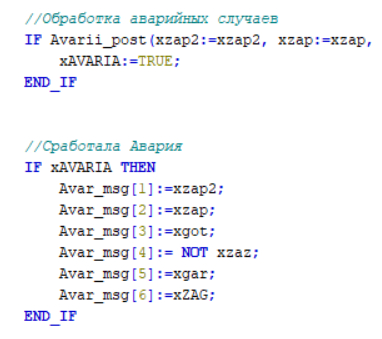

Обработчик аварий и отправка сообщений через массив.

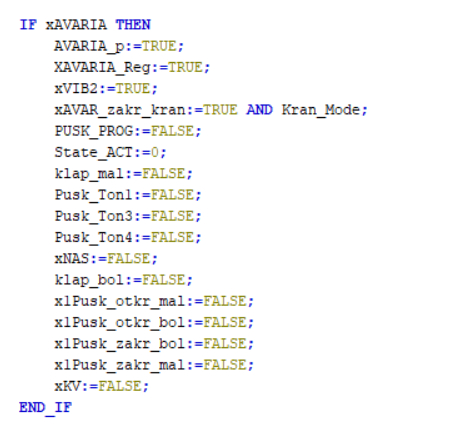

Аварийная ситуация и что должно произойти.

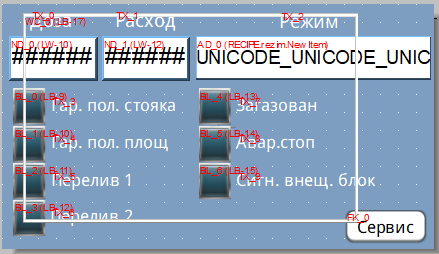

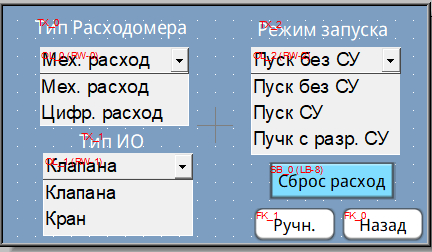

Ставили ещё маленькую панель оператора, вот такая была менюшка:

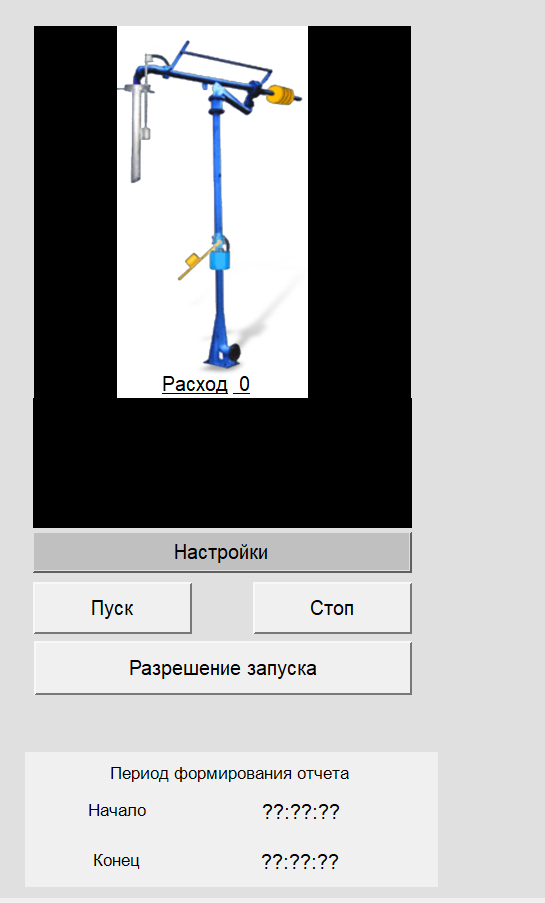

Ну и что предполагалось быть в мнемосхеме Master SCADA 3.12. Ставили именно её.
На этом я заканчиваю, если будут вопросы, пишите.
Появляются задачи, когда нужно на экране ПР200 или ПР205 или ПР225 задать доли секунды или доли минуты.
На примере покажу, как это сделать.
Заходим в программу Owen Logic, возьмем пример ПР200.
После этого добавляем переменную типа Float. Изначально в таймер задаются значения в миллисекундах. Если нам нужны минуты, то нужно преобразовать сначала в секунды, а потом в минуты. Получаем такое интересное число 60 000. Переменную умножаем на это число и подаем в блок таймера.
Таким образом можем ввести минуты с долями. Часто просят сделать секунды с долями. Потому что для работы автомата задержка с целочисленной секундой бывает много. Если нужны секунды с долями, то умножаем просто на 1000.
Результат:
Для настройки экрана заходим в менеджер экранов.
Добавляем блок на экран и присваиваем переменную.
На этом я заканчиваю, всем пока-пока.
Пишу этот пост в основном для новичков, которые вот вот начинают осваивать программируемое реле и ПО для них.
Начнем с простого сравнения чисел с плавающей запятой.
Создаем проект и добавляем необходимые элементы.
Для сравнения чисел с плавающей запятой нужны элементы с приставкой f.

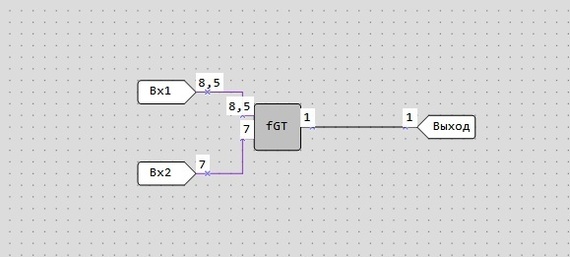

Операция Вх1 > Вх2.
Операция Вх1 < Вх2.
Операции Вх1 ≥ Вх2 и Вх1 ≤ Вх2, к сожалению среда позволяет делать только с целочисленными значениями. Чтобы выполнить в целочисленном варианте, я просто умножаю на 100 перевожу в целочисленный и сравниваю.
Если знаете как сделать с плавающей точкой, напишите в комментариях.
