Добрый день. И так, по предыдущим постам с выбором количества аккумуляторов и инвертора для домашней солнечной электростанции или резервной системы я рассказал. Расскажу теперь о контроллерах для солнечных панелей, о наиболее популярных моделях, сильно крутые и дорогие модели это отдельная история.
Контроллеры продаются двух видов, это ШИМ (или PWM) что означает ШИРОКО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ.
ШИМ – контролеры обеспечивают многоуровневый процесс заряда батареи: наполнение, поглощение, выравнивание и подзарядка (поддержание). На первом уровне, при максимально разряженной батарее, происходит прямое подключение солнечных батарей к аккумулятору. Заряд осуществляется максимальным током.
При достижении определённого напряжения происходит переключение на второй уровень с включением режима широтно-импульсной модуляции. Напряжение в системе поддерживается постоянным, а ток заряда постепенно снижается, пропорционально заряду.
На третьем уровне включается режим подзарядки для герметичных батарей, т. к. данные аккумуляторы не требуют выравнивающего заряда. А для жидко-электролитных сначала включается режим выравнивания, а затем режим поддержания. Все это происходит вот по такому графику:
И контроллеры MPPT (maximum power point tracking ), то есть слежение за точкой максимальной мощности. Если вы хотите увеличить выработку энергии вашими солнечными батареями без добавления солнечных панелей, то вам нужно заменить ваш солнечный контроллер на контроллер со слежением за точкой максимальной мощности (ТММ)солнечной батареи. Такой контроллер позволит в большинстве случаев увеличить выработку электроэнергии по сравнению с ШИМ контроллерами .
Естественно они очень отчаются по цене. Если у вас одна/две панели для резерва или вы собираетесь на даче вечерком смотреть телевизор, плюс свет в комнате, то не заморачивайтесь и поставить ШИМ контроллер, допустим вот такой JUTA CM20, напряжение 12/24V , максимальный ток на входе 10А, мощность подключаемых солнечных панелей -120Вт (12В) и 240Вт (24В). Цена на него колеблется в пределах 1000-1300 руб.
Обращаю ваше внимание, что практически на всех моделях ШИМ контроллеров, есть автоматическое включение-выключение освещения на 12/24V, точнее разъемы под освещение есть, но китайские товарищи последнее время, видать в целях оптимизации расходов эту опцию не ставят, напряжение на контактах есть, но никакой автоматики по включению/выключению нет, контакты сделаны параллельны с контактами подключения АКБ. Так что если вам нужна такая опция, то ищите контроллеры с кнопкой как на фото, это кнопка настройки автоматики включения/выключения освещения.
Да, и в 99% инструкций не написано как этим пользоваться, хотя может быть на китайском и написано, но вот я его не понимаю. В двух словах, вы все подключили, светодиод над кнопкой горит, нажимаете на кнопку и держите 3-5 сек., светодиод начинает моргать, одно включение светодиода, означает один час работы освещения после захода солнца, так что вам нужно просто отсчитать количество морганий и опять нажать кнопку. То есть моргнул 5 раз, нажали кнопку, свет автоматически включится и проработает 5 часов, после чего выключится. Так же есть контроллеры с двумя таймерами, один отслеживает время включения освещения после захода солнца, второй отвечает за включение освещение перед восходом солнца. Например, солнце зашло, освещение поработало 3 часа, выключилось, потом перед восходом солнца скажем за 2 часа (это как запрограммируете) освещение опять включится и выключится когда солнце взойдет.

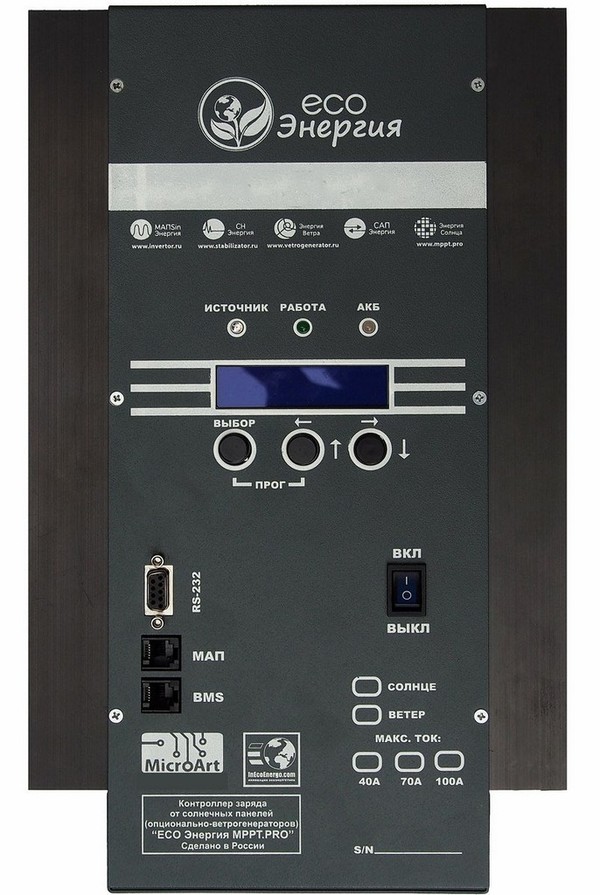

Ну а если у вас более солидная солнечная электростанция то уж лучше ставить MPPT контроллер. Выбор моделей очень большой и наименьшая цена находится где то в районе 7000 руб. Еще хочу заострить ваше внимание на том, что частенько в технических характеристиках пишут так — номинальное напряжение 12/24/48В , но чаще всего контроллер работает на 12/24В , а 48В нужно заказывать отдельно, соответственно и цена будет несколько выше. Это относится и к таким опциям как подключение контроллера к интернету или поддержка им SIM -ок , это все обычно не в ходит так сказать в базовую комплектацию.
Старайтесь контроллеры выбирать с дисплеем, это значительно упростит вам использование солнечной электростанции, хоть они и несколько дороже контроллеров с простейшей индикацией на светодиодах. На дисплее отображаются данные по току получаемому от панелей, температуре, заряжаются или уже заряжены АКБ, сколько выработано за день и т. д.
Да и забыл сказать, контроллеры и ШИМ и МРРТ должны находиться в одном помещении с аккумуляторами, так как в них есть температурные датчики. И еще один момент, электроника штука такая, может десятилетиями не ломаться, а может и через пару дней накрыться, так что я порекомендую иметь в запасе парочку ШИМ контроллеров не дорогих, если что то случится они выручат.

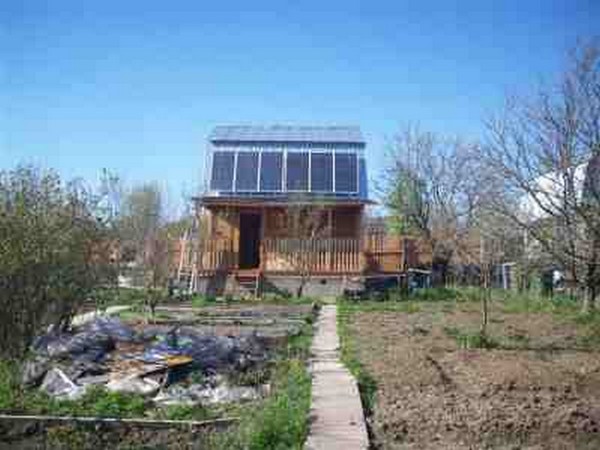

Надеюсь, что помог тем кто решил обзавестись солнечной электростанцией и сейчас подбирает оборудование. И будет чаще встречаться такая картинка.
