Доброго всему пикабу.

Сегодня забрал с почты заказанный мультимедийный щит Hager VS418PZF

Упакован в коробку с минималистическим дизайном от Hager (с фирменными квадратиками и двоеточием перед названием). Щит вроде доехал без повреждений, хотя угол на коробке был счесан.

На одной из боковых граней наклейка с названием и габаритами

Судя по общему дизайну, щит сделан на основе Golf VS412PD (навесной щит 48 модулей 4х12)

Вот с закрытой дверцей. Перфорация для отвода теплого воздуха.

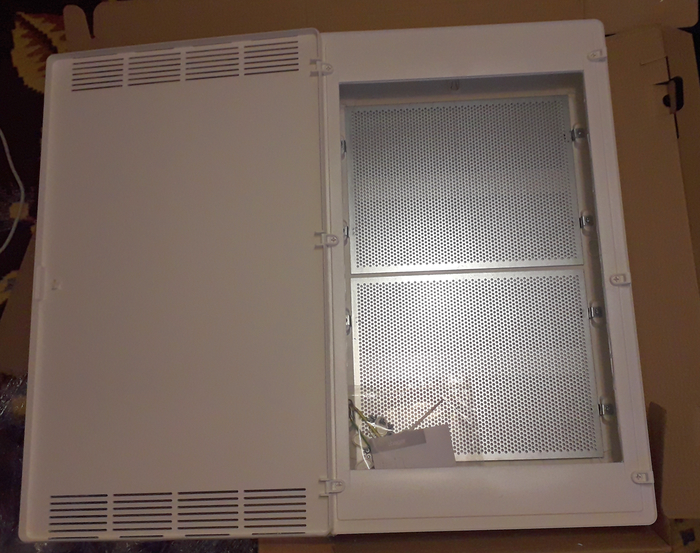

Рамка щита была не зафиксирована клипсами и снялась легко. Внутри две монтажные перфорированные пластины (занимают по два ряда). Места в щите достаточно, чтобы расположить роутер и коммутатор (у меня 8 линий витой пары и 4 линии антенного кабеля по квартире)

В комплекте идет краткая инструкция по установке, пара проводов защитного заземления, шинка на 5 контактов, заглушки для саморезов крепления, несколько винтов с шайбами и выравнивающие скобы для установки рядом с другими щитами Golf.

Осталось выровнять стену в прихожей (не рассчитал когда штробил стену, и силовой щит сел с небольшим перекосом по плоскости, выгнуло корпус). Заодно замурую "кабельного Ктулху" и смонтирую этого красавца. Еще нужна будет патч-панель, модули я уже закупил, правда, немного ошибся при заказе

Это артикул 11014620 (неэкранированные)

Нужный мне артикул 11014720 (экранированные), вот такие, буду менять у продавца.

А вот это 11017001 (для коаксиального кабеля)

PS: Фото и обзор мои, тег [Моё]

PPS: Цемент и смеси в Украине пока дорожают не сильно, 10-12%

Баянометр выдает не по теме.

Доброго всем участникам Пикабу.

Наконец-то вышел на финишную прямую со второй спальней (покрасил потолок и уложил линолеум - на клей, и поставили дверь). Осталось слаботочные розетки и обои, и еще бра подобрать и повесить.

Линолеум прикатывал обернутой одеялом доской

Перед этим отштукатурил углы, замазал швы и заровнял выбоины в стенах и потолке.

Вот что было до. Везде потрескался верхний слой бетона, а в швах начал отваливаться старый раствор.

Также сантехники поставили новый радиатор отопления вместо чугуния (успел до начала отопительного сезона, пока было тепло).

И еще провел небольшую ревизию в щите, заменил 4мм2 жесткий от рубильника на ПВ-3 6 квадратов и поставил реле напряжения ЗУБР D2 (новая серия двухмодульная), тот же ПВ-3 дотянул до счетчика (пока на старые перемычки из люминия, так как счетчик опломбирован). Жду, когда заменят на двухтарифный.

Еще раз взываю к силе Пикабу, прошу помочь заказать S751DR-E35 в Украине (г. Днепр), хотя возможна и пересылка Новой Почтой.

PS: Баянометр чудит.

Доброго всем участникам Пикабу.

За прошедшее время залил стяжку в комнате, и развел электрику и слаботочку. По всем комнатам разведена витая пара и коаксиал (для компьютеров и ТВ)

Щит понемногу наполняется, теперь уже есть дифавтомат на стиральную машину, добавились автоматы для двух комнат и кухни. Следующим на очереди дифавтомат для водогрея. Модульку беру Хагер, благо хорошее качество и широкая линейка оборудования за вменяемые деньги. На ввод планирую поставить селективное УЗО (у Хагера есть их в каталоге, но существенно дороже обычных). Перед счетчиком в планах поставить ABB S750DR, так как MC232 выбивает вместе с отходящими при КЗ (Если кто знает, где заказать в Украине по адекватной цене, подскажите)

Компоновку щита в проекте немного поменял по сравнению с исходной для более удобного монтажа и эксплуатации. Как показал практика, 24 жестких кабеля (68 моножил) не очень то и легко располагаются внутри щита. Я потратил полдня, чтобы их раскидать - землю справа, нули слева, фазные провода - как получилось (из 24 подключено 18, неподключенными остались линии под кондиционеры, третья комната, часть розеток на кухне). Всего кабеля ушло 15м 3*4мм2, 250м 3*2,5мм2 и 120м 2*1,5мм2 (брал ЗЗЦМ, Одескабель и что-то из турецких производителей, все в крупных строительных магазинах).

Окончательный монтаж внутри щита планируется с помощью вилочных шин и кросс-модулей. У Хагера есть разные варианты кроссов размером от 4 до 8 модулей. С учетом 4-модульных кроссов есть еще резерв на установку дополнительных автоматов или одного дифа. Всего в проекте 26 отходящих линий (24 по квартире, 1 розетка в щите и 1 на слаботочный щит). Реле К1 ZUBR D2-40, реле K2 - задержка включения холодильника. И да, подключение автоматов, УЗО и дифов снизу, это предусмотрено конструкцией и рекомендациями производителя.

Вот список линий по проекту и автоматы/узо/дифы

Возможно, получится уменьшить количество УЗО, перебросив комнаты крест-накрест (1 узо на половину розеток в каждой комнате), но еще не уверен. Пока что остановился на варианте, когда 1 УЗО на 1 комнату.

Также развел в комнатах розетки и вывел линии на прикроватные бра. Розеточные линии сделаны без распредкоробок. Переход на другую группу с помощью пропаянной скрутки в глубоком подрозетнике (это только в местах расположения ТВ). Линии освещения подключены рычажными клеммниками типа WAGO (ток 10А они выдержат). Нужен совет как оконцевать витую пару и коаксиал. Нужно ли концевую розетку ТВ или можно keystone F-разъем?

(там три кабеля - интернет, эфирная антенна с крыши и кабель от спутниковой тарелки, также заложена широкая гофра под HDMI от другого угла комнаты, где планируется ставить ноутбук или комп)

Ремонт мой, фото мои, тег [Моё]

PS: Конструктивная критика приветствуется.

PPS: спасибо сайту Электромаркировка РУ за удобный инструмент по созданию этикеток

Вот такой скутер сегодня обнаружил на прогулке.

Грех было не сфотографировать технику с этим логотипом. Цвет у аппарата тоже красивый.

Фото моё, тег [Моё]

PS: баянометр молчал.

Добого всему Пикабу.

Наконец-то почти закончил в ванной и перетянул проводку на свет.

Выложил плитку, установили с женой душевую кабину, закрепил унитаз. Осталась косметическая мелочевка и установка умывальника и стиральной машины. Проем под ревизию 1400х400 для удобства обслуживания и замены фильтр-картриджей (2 шт: от железа и полипропиленовый 5 мкм), в планах заменить на два Big Blue с большим ресурсом, а то приходится менять полипропиленовый каждую неделю, а от железа -- раз в две недели)

Проводку на свет протянул отдельно. Причем, выдрал с корнем старый алюминий.

Вместо этих дыр поставил нормальные коробки, а выводи каналов сделал гофрой 20 и 25 мм

Где, просто поворот провода без больших изгибов или прямой путь, заложил гофрой.

В 20 гофру входит 4 шт 2х1,5 ВВГНГп или 3 шт 2х1,5 + 1 шт 3х1,5.

Одну коробку пришлось вынести в сторону (в перегородку)

Провода сращивал опрессовкой и обмотал изолентой. Хоть соеднение и необслуживаемое, добраться при необходимости можно.

Так как в прихожей планируется поставить большой шкаф-купе, пришлось переносить вывод светильника (просверлил алмазной коронкой в месте прохождения канала выемку и вывел провод, сверлил на минимально необходимую глубину, арматура не задета)

На кухне все еще соедниение клеммниками, так как линия для подсветки столешницы затянута но никуда еще не подключена. Опрессую, когда все будет готово.

Фото мои, ремонт мой, тег [Моё]

БМ чудит.
