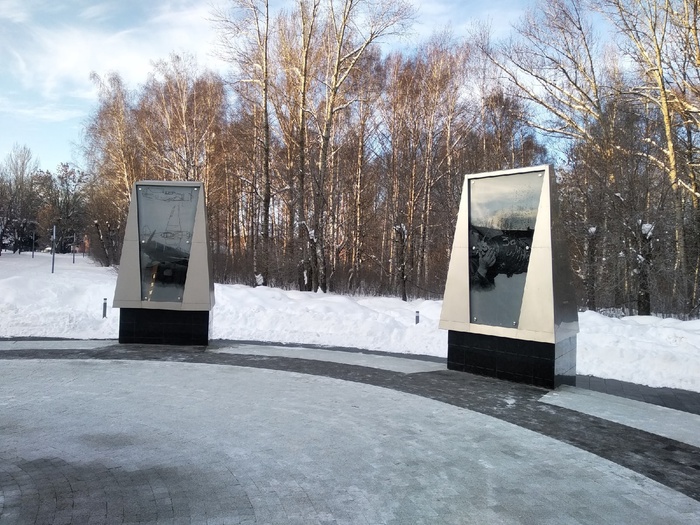

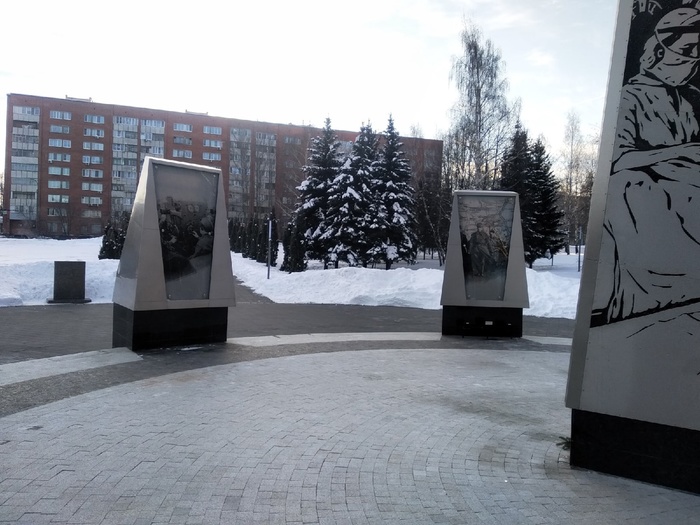

Сначала фото, потом весь ужас - "как не надо делать стелы".
Варианты для заказчика изначально планировались с подсвткой.Выбранный клиентом вариант отличался от всех предложенных ... и без подсветки. К тому же заказчик решил, чтоб сэкономить - яму под фундамент выроет своими силами. В итоге родилось вот такое описание с графиком работ и сметой.
Обратите внимание на сроки. Сразу скажу - сроки сдвигались постоянно.
Смета для заказчика вышла почти на 200 тысяч рублей. Признаться, не больно то маржинальный заказ, скорее статусный.
Так как верхняя часть стелы имеет полукруги, то пришлось отдавать снова гибку профтруб на аутсорс. Чтож, собственный трубогиб - пока наша недостижимая мечта!
Раскрой погонного метра листа, как видите остается нехилый остаток.Настало время варить каркас с закладными.
Когда нашему сварщику попал чертеж каркаса в проекциях , он только увидев, чуть не ушел "на больничный". Но пришлось все равно варить, хоть он и "гасился" постоянно от работы.
А это листок - забора фрезеровок для работников, которые будут их забирать.
Полная обшивка стелы композитом заняла - НЕДЕЛЮ! Не думал, что под треки альтернативного радио, вдумчивая работа займет столько времени.
За неделю до установки мы решили выкопать яму и залить бетон в опалубку с готовыми закладными. Расчет был на 3 куба. Но привезли в миксере на 200 кг больше. Видимо на "усушку-утруску" на заводе ЖБИ тоже закладывается техотход, пришлось излишки высыпать прямо возле дороги.
Сначала, думал сделать опалубку из досок полуобрезных, но погуглив, не прогадал, что заложил OSB-плиты. Гораздо удобнее в монтаже и флагу не впитывают. Раскосы сделал через 50-70 см, нормально бетон держали.
А вот и долгожданный момент установки с манипулятора. К слову - уложились за 30 минут!
Радостный момент после установки. Жара +35 град.
Косяки при изготовлении и монтаже стелы.
1. Сделали металлокаркас без косынок, чтоб не резать спереди композит (излишне оплаченные деньги за металл и резку.)
2. Элементы стелы: «основан» и «год» - сильно утоплены – пришлось дистанционировать.
3. Задник герба резали вручную, подвел непонятливый подрядчик, т.к., работа выпала на отпуск ответственного лица, а материал доставили из цеха не во время.
4. Гибку профтруб сделали не по нужному диаметру, пришлось разгибать с прорезями.
5. Местами поцарапан композит (не аккуратность в цехе при кантовании).
6. Букву «е» переклеивали, остались царапины и потеки клея на лицевой части.
7. Опалубка не из досок а из собранного щита из ОSB-плит и бруса 50х50.
8. Бетон сильно давит на армокаркас закладных – придется заделывать вмятины из подкладного бруса.
9. При изготовлении обвязки закладных не использована арматура, а профтруба.
10. Выезд на монтаж опалубки без запасных колышков. При забивании колышек может треснуть и нечем будет заменить.
11. Не прокрасили сразу нижние опоры закладных, придется тратить время – красить на месте.
12. На лицевой части герба подтеки клея испортили кант с УФ-печатью.
13. Смещение графика установки, совмещение установки с двумя артобъектами.
14. Лень (при выравнивании) при установке опалубки, как результат кривой квадрат.
15. На заливке бетона не было скоб для степлера. Укрывной баннер закрепляли вручную, отверткой на саморезы.
16. Не согласовано заранее место для слива излишков бетона, пришлось высыпать около 100-150 кг рядом с дорогой.
17. Поздний заказ манипулятора, из-за этого срок монтажа сдвинулся на 1 день.
18. Декоративные элементы: «пушки» – царапины на лицевой части.
19. Подкрашивание круглых труб из-за царапин при изготовлении.
20. Сборка на саморезы с прессшайбой вместо саморезов с латунных серебристых со сверлом и головкой «впотай».
21. Закладка в смете бетона не той марки (более выше и дороже).
22. Непродуманность погрузки-установки с манипулятора. Отсутствие монтажных технологических отверстий под рым-болты.
23. Нет специально закрепленных людей на каждую операцию, делают все, кто может и свободен в цехе.
24. Отсутствие полноценного места для изготовления и сварных козел.
25. Доставка не в том манипуляторе, что планировался (короче кузов).
26. Во время доставки упали поддерживающие деревянные козлы.
27. Повторное выравнивание по уровню (+40 минут) по требованию заказчика.
28. Оставление большой стремянки в ветреную погоду в собранном состоянии – чуть не прибило при падении!
29. Не оговорено с заказчиком и не заложено в смету – вывоз мусора и раскидывание грунта после установки, оставшегося после рытья под фундамент.
30. У монтажной бригады не было при себе акта выполненных работ.
Думаю, мой рассказ пойдет на пользу тому кто хочет взяться за такое дело. С удовольствием выслушаю ваш опыт!
