почему мы против прогревов
1- прогрели и продали
человек после покупки попадает на ремонт
2- прогрели и взяли как за ремонт
3- ужарили и только замена платы
4- прогрели да не то (никто же не говорит что интел не ведется на прогрев) а люди жарят исправные мосты
ваше дело грейте, жарьте
но прочитает этот пост кто ни будь и за место ремонта ушатает плату
За долгие годы ремонтов всяческой электроники и механики, много чего накопилось в доме. Сельская жизнь имеет неоспоримое преимущество в плане хранения всякого добра.
Вчера я написал пост Прогрев чипа ноутбука о том как в третий раз оживил ноутбук на котором я читаю новости, смотрю новости конечно по телевизору ))
Но не важно , главное то что починил, примитивно, легко, но результативно.
Так подтянулись комментаторы далёкие от ремонта техники, а зачастую просто понятия не имеющие какой стороной отвёртку держать. Наминусили, причём я уверен у меня есть подписчики именно для того чтобы минусить. Я и сам щедро раздаю минусы, но за дело, а не от того что мне не понравился комментатор или автор. У каждого есть свои минусы и плюсы. Но минусовать невинные вопросы или комментарии... Да ладно, самовыражаются, уровень такой, пусть себе.
Так вот, сегодня продолжение но с другим ноутбуком Samsung NP-R20FY01. Год примерно он у меня пролежал, некогда было, а вчера я его разобрал и запустил.

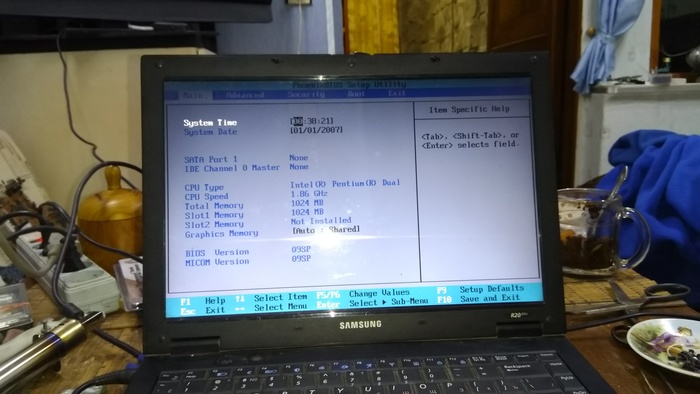

Его принесли с диагнозом не включается. Стандартно шумит вентиляторами, крутит дисками, моргает светодиодами, но экран чёрный, на внешний монитор видео нет, выключается от короткого нажатия кнопки. Разборка и изучение на предмет повреждений ничего не дала, есть пара пятен от влаги, но не критично, замена процессора и линеек памяти ничего не дала. Ну и ладно, достаём вчерашний кусок фольги и фен. Грею видеочип и мост, включаю в разобранном виде, есть, картинка пошла.
Обращаю внимание, это из спортивного интереса, для себя, а не для того чтобы срубить бабла. Друзьям и знакомым я всегда подробно расписываю что делал и мне нет смысла обманывать, я живу в Абхазии, тут 200 тысяч населения, все друг друга знают.
Ноутбук 2007 года. Отдали просто так, новый купили, а этот на запчасти отдали, только попросили вытащить с него видео и фото. Вчерашний тоже отдали примерно год назад, после того как его ещё и сложили в обратную сторону ))
Греть чипы это крайняя мера после того как убедился что нет неисправностей другого характера, метод ненадёжный, но он имеет право быть.
Утро начинается не с кофе, хотя кофе тут присутствует.
Сегодня ноут опять не загрузился, чёрный экран, вентилятором шелестит, светодиодиками помаргивает.
Было уже такое с ним, древний ноут, всякого в жизни повидал.

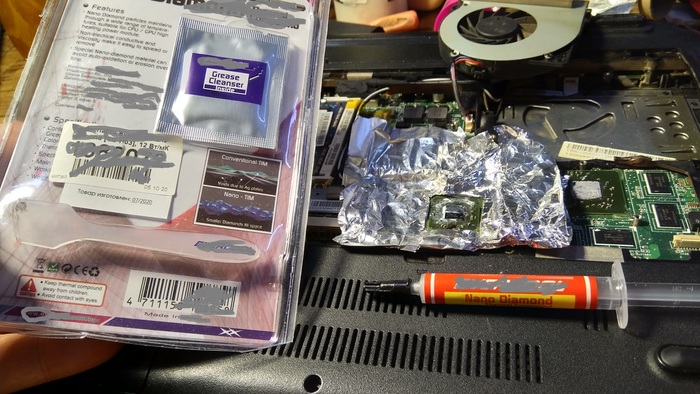

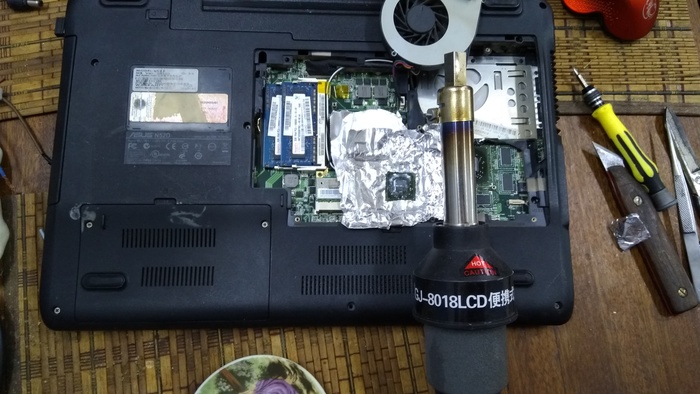

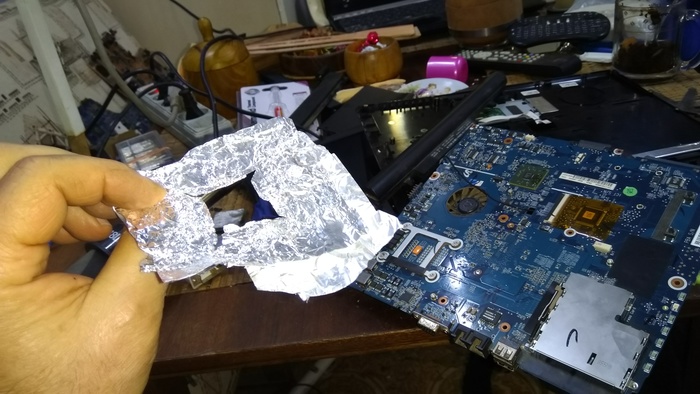

Ну в общем за чашечкой кофе я его развинтил, фольгу от кухонного рулончика отмотал и сделал отражатель тепла, чтоб не спалить лишнего. На чип крошку канифоли для визуального мониторинга температуры, закипела, значит и ладно.

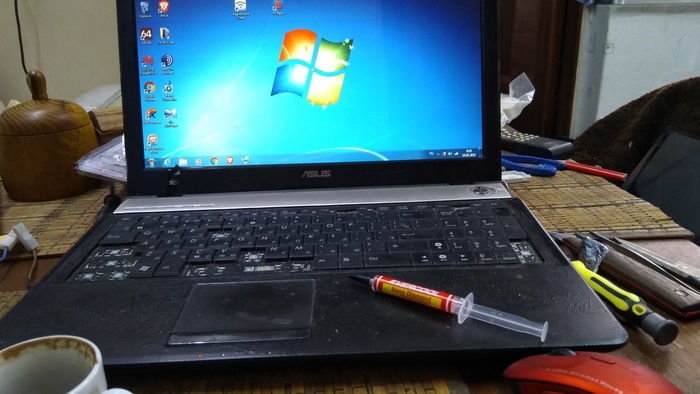

На фене 270 градусов и малая подача воздуха, иначе кондёрики разлетятся по углам. Нагрел минуты за три-пять и допил кофе. Собрал, включил, вуаля! Готово. До следующего раза ))
Это не реклама! Сейчас закрашу название пасты и прочей шняги. Фен кстати отстойный, сейчас есть со стабилизацией температуры, а этот условные единицы показывает и от напряжения в сети плавает температура.
Посвящается всем кто не завёл авто утром.
Карточку GTX780 упорно лечили от артефактов в нескольких сервисных центрах.
Артефакты на изображении действительно есть
Видеочип прогрет, банки видеопамяти тоже. Даже зачем-то отпаяли DRMos с третьей фазы. Но не помогло
Делаю диагностику. Подключаю карту к тестовому стенду чтобы заодно посмотреть работу всех фаз питания
MATS показал проблемы с банком памяти B0.
Чтож, может быть просто банк памяти неисправен. Пока готовил карту к замене памяти заметил что как раз под банком B0 сбит резистор
Восстанавливаю
Проверяю что поменялось
Артефакты пропали, изображение чистое. Видеодрайвер установился.
Тестирую под нагрузкой.
Всё в полном порядке. Тесты под нагрузкой прошли успешно. Осталось согласовать восстановление отключенной фазы
Попала ко мне в руки пара видеокарт, GTX1080Ti и GTX1070. Обе карты с совершенно одинаковыми симптомами: долго висит код В2, после чего "черный экран".
Тут на помощь в диагностике приходит программа MATS. Вот такой отчёт у GTX1080Ti
Разбираю видеокарту и убеждаюсь что её видеочип мучительно и долго умирал.
Ну чтож, такое бывает.
А вот отчёт для GTX1070
Ну тут уже всё не так плохо! Наверное просто был удар и из-за особенности системы охлаждения память могла отвалиться. Да, вполне можно почи...
Но нет...
А до "специалистов" скорее всего можно было. Подозреваю что тут банка памяти С1 изначально вышла из строя. Но карту бездумно ужарили в какой-нибудь отвёрточной и теперь остаётся только прибить её к стене. А на 1080Ti буду менять видеочип.
Видеокарту Asus GTX670 принесли "погреть".
Вентиляторы крутятся, но изображения не выдаёт. В интернете пишут что нужно прогреть видеочип
Разбираю видеокарту. Уже обслужена, но видимо не помогло...
Сразу же подключаю карту к лабораторному блоку питания и смотрю её потребление. Это обычная процедура перед подключением чего-то неизвестного в тестовый стенд, чтобы ничего своего не спалить.
А потребление карты аж 3,5А! Это очень много для этой модели. Сильно греется зона VRM, в которой явно ранее кто-то паял и ковырялся.
Осматриваю её в тепловизор:
Фазы "как-то не правильно работают".
В результате заменён драйвер двух фаз, заменён шим-контроллер VRM, заменены керамические конденсаторы (которые судя по размерам явно были не отсюда)
После этих действий потребление карты нормализовалось, стало около 1,5А. Теперь можно подключить карту к тестовому стенду и посмотреть как она определяется и есть ли артефакты на изображении
Картинка есть, видеодрайвер успешно установился. Изображение без артефактов
Сразу же проверяю работу всех фаз питания видеопроцессора
Все фазы работают, всё в норме. Теперь можно собрать карту и протестировать её под нагрузкой
Всё в полном порядке. Тесты под нагрузкой прошли успешно. У видеокарты были только проблемы с питанием VRM. Ничего "прогревать" не требовалось. Тем более это не помогло бы при такой неисправности. Карта хоть и старая, но еще поработает.
