Устройство 7,62-мм полуавтоматического карабина ВПО-177

В статье «Недопулемёт для гражданских» я рассказал предысторию появления полуавтоматического карабина ВПО-177 под патрон .308 Win. Пришло время поговорить о материальной части.

В будущем ВПО-177 будет оснащаться пробкой газовой камеры без ненужного шкворня для специальной сошки. Выбор сделан в пользу планки «пикатини» под камерой, на которую можно установить любую сошку с соответствующим креплением. Фото Михаила Дегтярёва

Автор - главный редактор журнала «КАЛАШНИКОВ» Михаил Дегтярёв, материал опубликован в № 7/2022

Происхождение пулемёта, в дальнейшем превращённого в карабин ВПО-177, определило его главную (и неочевидную) на данном этапе особенность — технологию изготовления ствольной коробки П-образного профиля.

Как и на опытных пулемётах, ствольная коробка выпущенных малой серией карабинов изготовлена штамповкой или фрезерованием, а с помощью электроэрозионной обработки.

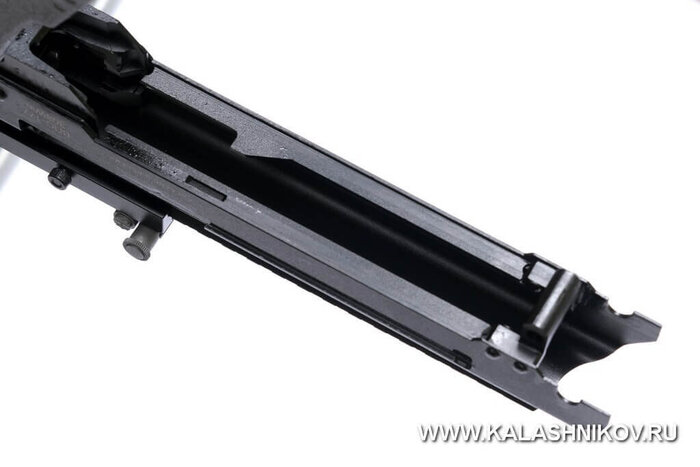

Таким способом не только формируется чистовой профиль тонкостенной коробки, но и направляющие затворной рамы, представляющие собой единое целое со стенками, как и планка «пикатини», занимающая всю верхнюю часть ствольной коробки.

В проволочно-вырезном электроэрозионном станке заготовка ствольной коробки ВПО-177 проводит более 40 часов, что, конечно, неприемлемо для крупной серии.

Сюда же «докинем» напечатанное на 3D-принтере пластиковое цевьё, которым укомплектованы выпущенные карабины и должно было быть заменено на пулемётный вариант из листовой стали. Такое решение, мягко говоря, не является оптимальным, и будущим владельцам придётся мириться с этой особенностью или как-то фантазировать.

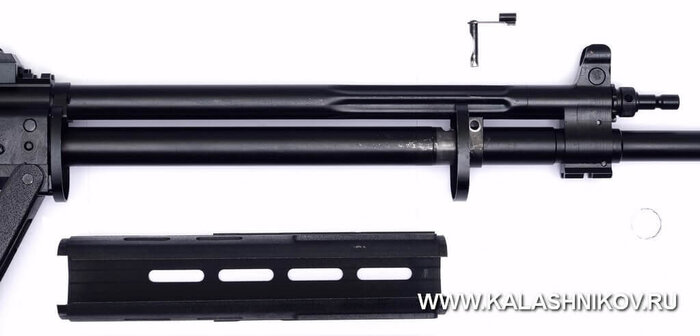

Карабин оснащается полимерным цевьём, изготовленным на 3D-принтере. Флажок-замыкатель не должен извлекаться из передней обоймы цевья. В нашем случае он выпал из-за некачественной развальцовки его оси с левой стороны. Фото Михаила Дегтярёва

Приклад на AR-трубе и «молотовская» рукоятка управления огнём не заслуживают особого внимания, а вот новый флажковый предохранитель оригинален для платформы АК. Да, несмотря на то что ВПО-177 стал «распашонкой» с поворотными относительно друг друга ствольной и спусковой коробками, с «калашниковыми» его роднит не только узел запирания, устройство газового двигателя и подвижных частей, но и УСМ. У ВПО-177 этот механизм доработан с двумя целями — улучшение характеристик спуска и повышение удобства управления.

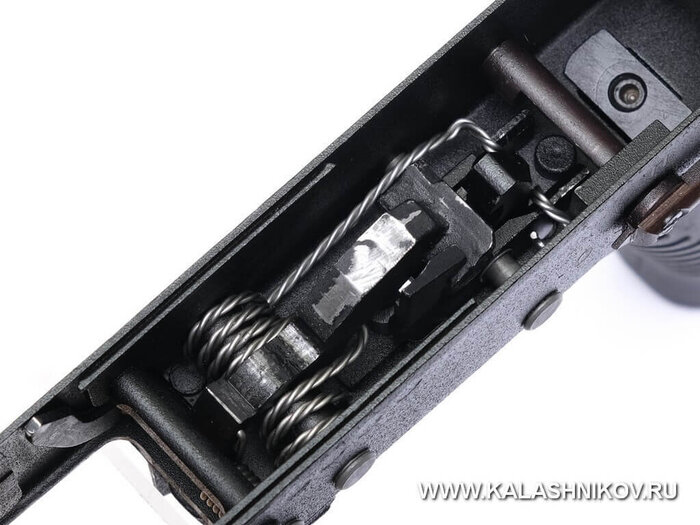

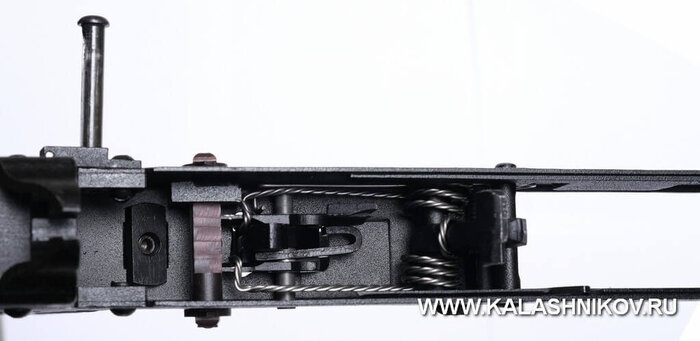

УСМ карабина ВПО-177 со взведённым курком (предохранитель выключен). Слева внизу виден рычаг автоспуска, в карабинном варианте выполняющий роль предохранителя от выстрела при недокрытом затворе. Характеристики спуска у карабина на снимке можно назвать великолепными для 7,62-мм полуавтомата. Фото Михаила Дегтярёва

Что касается первого, то эксперимент в полной мере удался. Я бы сравнил характер спуска с «эсвэдэшным» ещё и с более коротким ходом. С учётом назначения новинки, оценка, однозначно, «отлично».

А вот с двусторонним флажком предохранителя всё не так однозначно. Он имеет алогичный алгоритм управления, когда в положение «огонь» флажок переводится поворотом назад из вертикального (6 часов) в горизонтальное положение (3 часа).

Кроме того, управлению большим пальцем мешает размещённый на правой стороне спусковой коробки стопор замыкающего пальца, а пользоваться флажком слева указательным пальцем невозможно без частичного снятия руки с рукоятки управления огнём. Это и нерационально и неудобно одновременно, но наверняка понравится той части тактикуляров, которых лишает сна и аппетита архаичный переводчик-предохранитель АК.

Алгоритм управления двухсторонним флажковым предохранителем (на фото он в положении «»огонь) у ВПО-177 неудобен. Для его выключения флажок большим пальцем управляющей руки необходимо повернуть на 90° против часовой стрелки (назад). Фото Михаила Дегтярёва

Шарнирное соединение ствольной и спусковой коробок у ВПО-177 заставило разместить все подвижные части автоматики в ствольной коробке. Узел запирания, затвор, затворная рама и возвратный механизм при этом конструктивно остались пулемётными, но хвостовик возвратного механизма изменён. Удар затворной рамы в крайнем заднем положении приходится во вкладыш спусковой коробки.

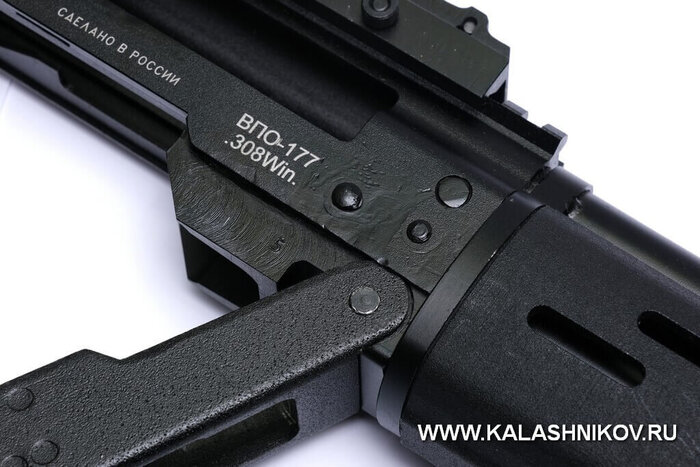

На нашем экземпляре товарный вид ствольной коробки был испорчен следами ударов по передней части стенок ствольной коробки в районе шарнира. Со слов представителя «Молот оружие» - издержки первых экземпляров. Фото Михаила Дегтярёва

Представляя собой нижнюю часть ствольной коробки РПК (условно) и получив увеличенный вырез внизу под магазин для длинных винтовочных патронов, спусковая коробка ВПО-177 критически ослабла. Проблему прочности решили двумя стальными пластинами-усилителями, закреплёнными точечной сваркой побортно внутри контура коробки.

Закрывая тему спусковой и ствольной коробок, нельзя не обратить внимание на их неразъёмность. Соединяющая коробки ось, выполнена неизвлекаемой, в результате чего с разобранным оружием очень неудобно обращаться.

Про оригинальную форму пробки газовой камеры я уже писал в статье «Недопулемёт для гражданских». Сама газовая камера 177-го жёстко соединена с вкладышем ствольной коробки газовой трубкой, которая чистится при отделённой пробке. На самой трубке имеются продольные подштамповки, служащие направляющими для газового поршня.

Газовый затвор (проточки) на поршне отсутствует, как и отверстия для сброса отработавших газов, обычно располагающиеся на трубке в непосредственной близости от газовой камеры. Возможно, это особенности адаптации «калашниковской» системы автоматики под патрон 7,62×51 или отличительная черта полуавтоматической версии.

Заканчивая материал, понимаю, что он получился относительно коротким. Почему? Ответ нашёлся сам собой. Несмотря на некоторые сомнительные решения (особенно, применительно к пулемётной базе), разработчики ВПО-177 смогли сохранить в переделанной конструкции фамильную черту всех «калашниковых» — простоту. Не то чтобы это удивительно, но точно заслуживает упоминания.

Другое дело, что попытки наделить наследников АК нехарактерными для платформы функциями не могут продолжаться бесконечно. Это путь не в будущее, а в никуда...

Компания Federal Ammunition начала выпуск дробовых патронов с бумажным пыжом-концентратором

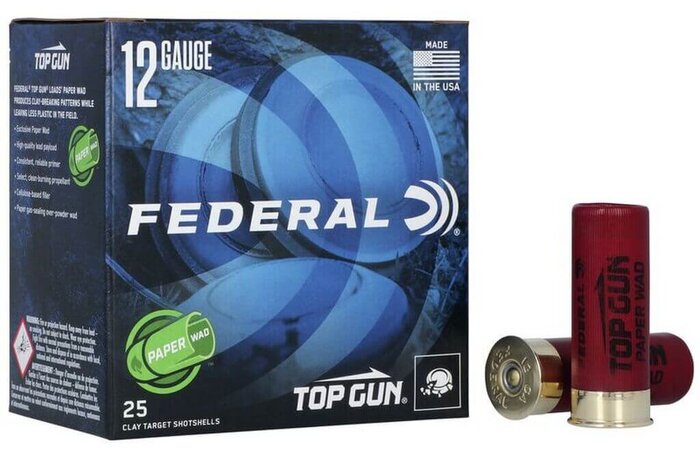

Трудно сказать, что подвигло инженеров фирмы Federal на отказ от полиэтиленовых пыжей-контейнеров в новых дробовых патронах 12 калибра.

Материал опубликован в журнале «КАЛАШНИКОВ»

Возможно, это всего лишь запоздалая реакция на пламенные речи повзровслевшей Греты Тунберг. Однако, не исключено, что на такое своеобразное возвращение к корням американцев подтолкнули растущие цены на нефть, из которой получают этилен для полиэтилена, который, в свою очередь, идёт на изготовление современных пыжей-контейнеров.

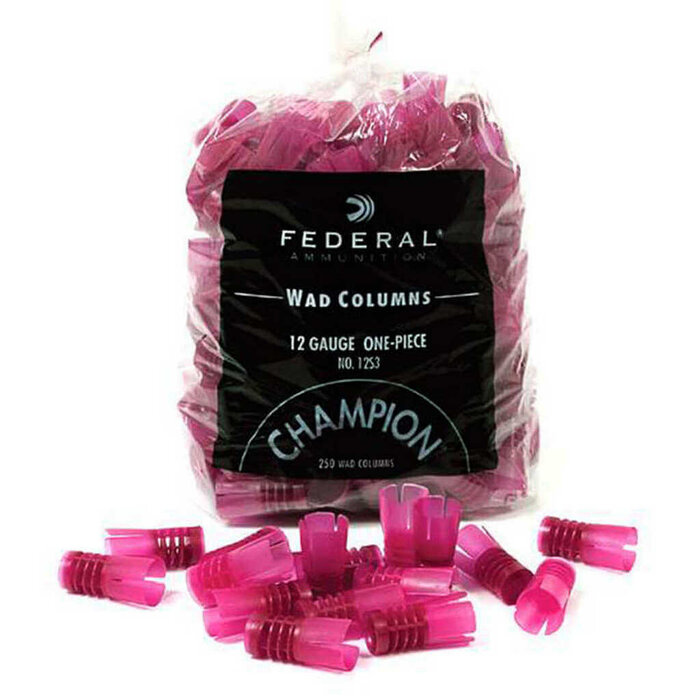

А новый сборный пыж-контейнер Federal Ammunition изготавливается из вторичной целлюлозы, что позволяет получить комплектующие для патронов по весьма низкой цене.

Конструктивно система представляет собой пыж-амортизатор и картонную трубку-концентратор. Глубина двух диаметрально расположенных прорезей на ней определяет характер формирования дробового снопа на траектории.

Примерно так (+бумажная или металлическая гильза) выглядели патроны самостоятельного снаряжения у продвинутых охотников второй половины ХХ века ровно до тех пор, пока дешёвые заводские патроны с полиэтиленовыми пыжами-контейнерами не вытеснили их ценой и разнообразием. И вот, как говорится, никогда такого не было, и опять...
Разработчики системы Paper Wad из Federal Ammunition заявляют, что «...разработанная нами система бумажных пыжей доказала свою эффективность с точки зрения формирования осыпи...», тактично забыв рекламные лозунги из собственного недалёкого прошлого о превосходстве «полиэтилена» над «бумагой».

Наверное, было бы логичнее систему бумажных пыжей скомбинировать с папковой (бумажной) гильзой в серии патронов «Ретро», а не морочить голову неофитам псевдо-новизной.

Основой для карабина ВПО-177 стал проект нового ручного пулемёта калибра 7,62×51, который некогда был задуман в Вятских Полянах

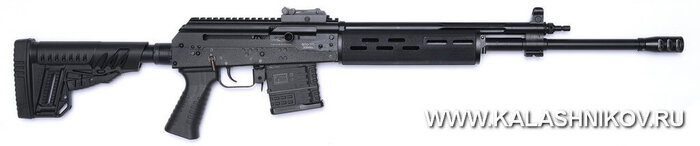

Некоторое время назад Вятско-Полянское ООО «Молот оружие» выпускало необычный самозарядного карабина ВПО-177, базой которого уже нельзя считать 5,45-мм ручной пулемёт Калашникова (РПК-74/М), до сих пор служивший основой для всех «Вепрей» и с нарезным, и с гладким стволом.

Автор - главный редактор журнала «КАЛАШНИКОВ» Михаил Дегтярёв

От «Вепрей» ВПО-177 отличается компоновкой, существенно отличающейся от традиционной «калашниковской», где доступ к подвижным частям автоматики открывается снятием крышки ствольной коробки.

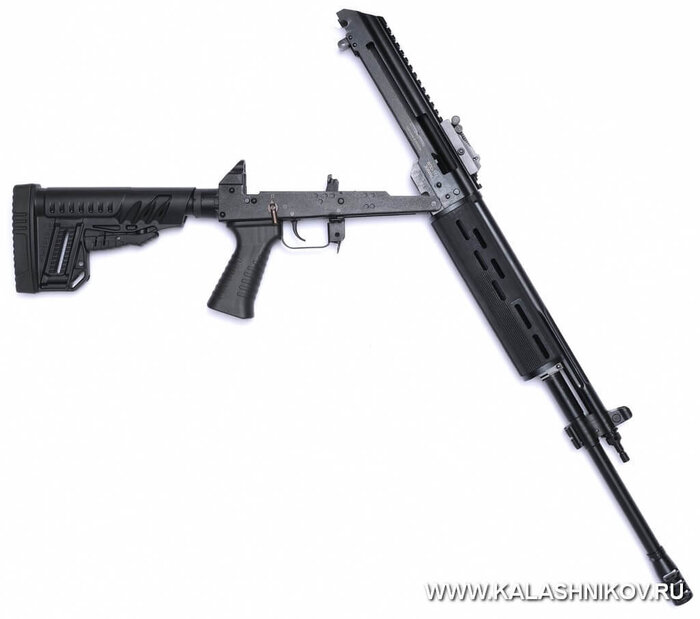

«177-й» разбирается иначе — для извлечения затворной рамы с затвором и возвратным механизмом и доступа к УСМ, спусковая коробка ВПО-177 вместе с приёмником магазина поворачивается на передней поперечной оси относительно ствольной коробки.

В автоматно/пулемётной тематике, такое решение знакомо нам прежде всего по системе AR-15. Разница лишь в том, что нижняя часть «американца» может отделяться от затворной коробки полностью, тогда как у ВПО-177 передняя ось неизвлекаемая.

Таким образом, новый карабин допустимо отнести к числу условных гибридов AK/AR, в котором реализована мечта интернет-общественности о возможности монтажа оптики на «калашоид» без необходимости её отделения при разборке оружия.

Своим появлением в оружейных магазинах ВПО-177 немедленно спровоцировал разговоры об аналогии с ижевским проектом АКВ-721 калибра 7,62×51.

Схожая (не одинаковая) компоновка этих образцов стала темой для гадания на тему кто/у кого/что «позаимствовал». Ответ на это вопрос категорически прост — никто.

Если концерн «Калашников» занимался разработкой АКВ-521 как 5,45-мм автоматной платформой (АКВ-721 появился чуть позже), то ВПО-177 стал побочным продуктом пулемётной тематики, которой в Вятских-Полянах занимались с прицелом на зарубежный рынок боевого оружия.

Предвосхищая вопросы о том, кому и зачем нужен «ручник» под винтовочный патрон с коробчатым магазином, сразу отмечу, что это идея не вятских оружейников, а потенциальных эксплуатантов, на основании пожеланий которых разрабатывались ТТЗ на данное изделие.

Из зарубежных «хотелок» стоит отметить идею иметь на вооружении части стрелков в подразделении лёгкое оружие, способное вести и сосредоточенный огонь короткими очередями, и поражать относительно малоразмерные цели точным одиночным выстрелом.

Конечно, напрашивается аналогия с волшебным порошком из смеси снотворного и слабительного... Но, хозяин (заказчик) — барин. Так что разговоры про «почему/зачем» можно смело закончить в самом начале перечисления бессмысленных предположений.

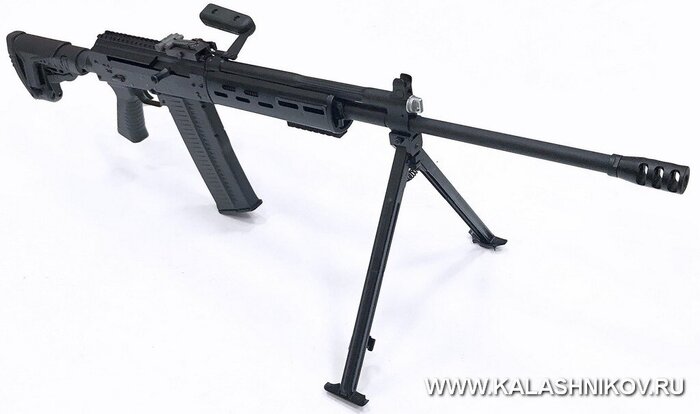

Итак, исходный для ВПО-177 пулемёт представляет собой разработку под винтовочный патрон 7,62×51 с использованием некоторых деталей платформы РПК с иным стволом, новой ствольной коробкой, отделяемой спусковой коробкой, изменённым под флажковый предохранитель ударно-спусковым механизмом.

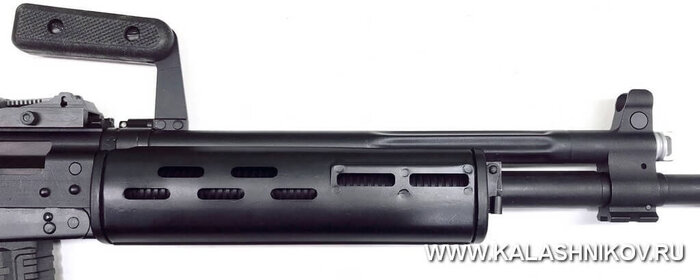

Массивный ствол пулемёта под цевьём имеет поперечное оребрение для лучшего охлаждения и в основании заключён в стальное цевьё с четырьмя пазами M-Lock. Выбор материала цевья определили заводские испытания, на которых полимерные цевья деформировались от нагрева на предельных режимах стрельбы.

Кстати, учитывая пулемётную сущность разработки, специальной проверке новая конструкция подвергалась в отношении возможности самовоспламенения порохового заряда в гильзе патрона, продолжительное время находящегося в патроннике по израсходованию всего боекомплекта пулемёта.

Недаром большинство пулемётов работают с заднего шептала (открытого затвора) — такая схема обеспечивает «проветривание» ствола между очередями и предохраняет патрон в раскалённом интенсивным патрпоном патронике от перегрева в паузах между очередями. Заводские испытания пулемёт успешно прошёл.

Питается пулемёт из оригинальных полиамидных двухрядных магазинов, разработанных в Вятских-Полянах и вмещающих 30 патронов калибра 7,62×51. Были и традиционные для наших времён эксперименты с четырёхрядными магазинами повышенной вместимости, закономерно закончившиеся отказом от попыток обмануть физику и оружейную историю.

Интересно, что первые экземпляры ВПО-177 поступили в продажу с пробкой газовой камеры, оснащённой шкворнем для оригинальной сошки. Это давняя разработка Вятских Полян, предполагающая вывешивание тела пулемёта между стойками сошки.

От такой конструкции отказались, а оставшиеся пробки пошли на «гражданку», тогда как пулемёты, направленные на подконтрольную эксплуатацию, комплектуются упрощёнными пробками и сошкой, присоединяемой к оружию посредством планки «пикатини» под газовой камерой.

Главное, что унаследовал от пулемёта ВПО-177, — это тяжёлый ствол (без «радиатора») и жёсткая ствольная коробка П-образного профиля, обеспечивающая постоянство положения установленных на планку «пикатини» прицельных приспособлений относительно ствола, жёстко связанного со ствольной коробкой через вкладыш. А чем отличается ВПО-177 от базового экспериментального пулемёта?

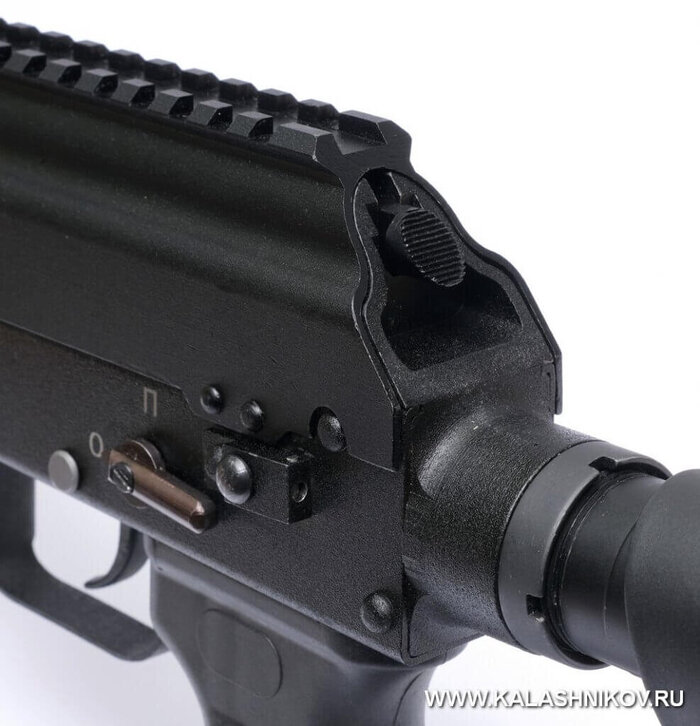

В первую очередь — ударно-спусковым механизмом, лишённым режима автоматического огня. Сам УСМ обеспечивает удобное расположение дублированного флажка переводчика-предохранителя под большой палец управляющей руки и совсем не пулемётный характер спуска, сравнимый с лучшими экземплярами СВД.

На карабинах из числа первых, отправленных в торговлю, установлены экспериментальные пластиковые цевья, изготовленные с помощью аддитивной технологии.

В дальнейшем (ВПО-177 выпускался малой серией), цевьё было заменено на пулемётное из листовой стали. На мой взгляд, неудачный вариант для гражданского оружия, тогда как для пулемёта — условно допустимый, поскольку стрельба из него ведётся с сошки, а для переноски предусмотрена специальная рукоятка. Но, подчеркну — решение далеко не идеальное в любом случае.

Разумеется, в комплектации нет сошки, но место для её присоединения оставлено. Приклад остался нескладывающийся, на базе AR-направляющей (труба). Для карабина решение неплохое, поскольку обеспечивает возможность замены на любой вариант из множества подходящих.

В целом — всё. На какие-то дополнительные вопросы вы наверняка найдёте ответы на иллюстрациях к публикации, а более подробный разбор матчасти ВПО-177 я отложил для второй части статьи.
