Вторая часть

Плата металлоискателя прошита и теперь необходимо сделать катушку. Самый оптимальный вариант это катушка из витой пары UTP диаметром минимум 27 см. Именно с ней показан тест металлоискателя ниже на видео. Применялся самый дешевый UTP (FTP – не подойдет) провод на 4 пары. Маркировка 4*2 24AWG CAT5E (другие тоже подойдут прекрасно) Цена в нашем местном магазине 10 руб. за метр. Делаем три витка провода и паяем их по схеме.

Характеристики моей катушки из UTP:

Диаметр 27 см.

Сопротивление 7,3 Ом

Индуктивность 0.53 mH

Так же можно мотать катушку эмалированным проводом. Но советую делать больше витков. Для катушки диаметром 27 см. около 30 витков провода сечением 0,5 мм.

Для большей стабильности прибора провод от катушки до платы лучше использовать экранированный (Например КММ) с сечением от 0,5 мм. (лучше больше) Очень рекомендую именно экранированный провод. Но не обязательно, на видео я использую провод ШВВП 2x0,5 (Только ГОСТ!).

Настройка.

Настройку готового металлоискателя я делаю без осциллографа, просто с линейкой. Крутим подстроечный резистор против часовой стрелки до упора (до щелчка), включаем прибор, проверяем чувствительность на 10 коп. после делаем один – два оборота по часовой стрелке. Снова выключаем и включаем прибор и проверяем чувствительность. И так до тех пор, пока не будет найдено положение подстроечника, при котором металлоискатель имеет максимальную чуйку и высокую стабильность. К слову говоря, таких пиков сильной чувствительности может быть три или четыре, но только в одном из положений чувствительность будет максимальной. У меня лучше всего прибор работает при «последнем пике максимальной чувствительности».

Готовая плата отлично помещается внутри корпуса G10010040B и закрывается крышкой G10010040L. Цена вопроса около 40 руб.

Теперь некоторые нюансы по сборке.

Светодиоды нужно использовать с длинными ножками (у моих 3см.) Иначе он не загнутся как надо. Сами светодиоды должны быть яркими. Можно использовать светодиоды 3мм и 5мм. Резисторы R22 и R23 ограничивают ток на светодиоды и их нужно подобрать в соответствии с параметрами тех светодиодов, которые Вы будете применять. У меня сопротивление резисторов 5,1К, но как не странно при этом сопротивлении китайские светодиоды светят очень ярко и самое главное не перегорают.

Если ставить зуммер то параллельно ему нужно добавить резистор. Мне работа с зуммером не понравилась, скорее всего мне просто не везло с ними и я использую динамики.

На видео тест готового Клона. Сразу скажу, большое мучение делать тест клона в помещении и при максимальной чувствительности так как он реагирует на все (стены, пол, потолок) Поэтому чувствительность занижена чтобы показать принцип работы. Идеально настраивать прибор в поле где ничего не мешает. Можно делать настройку подвесив катушку на расстоянии от земли, но так же иногда лучше настраивать прибор положив катушку на грунт, в котором будет осуществляться поиск.

Вывод.

Вообщем по прибору я сделал для себя следующие выводы. Клон это отличный металлоискатель и подойдет для поиска металлолома прекрасно. Его характеристики выше чем у Пирата, он имеет отстройку от грунта, световую индикацию, регулировку громкости звука, в последней прошивке есть режим динамического поиска. Так же я думаю он лучше чем Пират подойдет именно для работы с глубинной катушкой.

Однако, привыкать к настройкам прибора и к его работе то еще удовольствие) Здесь он просто с треском проигрывает Пирату, где есть всего две "крутилки" для настройки. Так же отстройка от мелких предметов работает не так идеально как хочется, на самом деле такой функции в приборе изначально даже нет, эта отстройка используется именно для устранения влияния помех и грунта на прибор.

В интернете полно видео и в основном они сняты продавцами этих приборов, которые не будут говорить плохого о Клоне, это надо учитывать. На мой взгляд если собирать или покупать данный металлоискатель, то надо четко понимать, что Вы от него хотите и точно ли Вам нужен именно Клон, а не Пират.

По ссылке Вы найдете всё необходимое для самостоятельной сборки данного металлоискателя, если нужно что-то еще, сообщите в комментариях и постараюсь добавить это в папку:
https://drive.google.com/drive/folders/14CYMltsg-UAunbJQUvR5...

Так же я очень буду рад любым советам по доработкам

Расскажу свой опыт по сборке и доработке металлоискателя Пират, а так же о том, почему я решил внести изменения в традиционную плату. И так, я давно загорелся идеей сделать этот металлоискатель. Почитав много форумов, я решил не гнать вперед паровоза и собрать проверенный мд Пират по классическому варианту на К157УД2. Печатные платы я давно уже делаю на ЧПУ станке и эта плата не была исключением.

Плата готова) Запаиваем все элементы, они строго соответствуют классической схеме.

С данной платой у меня лучшие результаты показала катушка диаметром 25см, намотанная проводом 0,5мм в 15 витков. Из UTP провода катушка давала результаты хуже.

Все готово, переходим к тестам. Первое, что хочется отметить, это высокая чувствительность прибора. На 10 копеек по воздуху прибор реагировал с расстояния в 15 см! Крупный металл обнаруживался на расстоянии около 1 метра. Обрадовавшись, я собрал более 300 шт. таких приборов, которые были проданы в разные уголки по России и получал только положительные отзывы.

Однако, далеко не все так радужно и идеально, получив достаточный опыт, я могу с уверенностью рассказать о недостатках этого металлоискателя на старом советском ОУ К157УД, и о том с какими трудностями пришлось столкнуться и как можно доработать этот металлоискатель.

Вот основные пункты с «недочетами»

- Реакция на мелкие предметы излишне высокая. 90% людей покупают металлоискатель именно для поиска металлолома и совсем не хотят собирать гвозди и крышечки от пива.

- Звук из динамика очень тихий, даже при условии, что металл находится вплотную к катушке, а уж если он находится на грани срабатывания то и подавно.

- Само качество звука тоже оставляет желать лучшего, нет четких громких щелчков

- Про питание от батарейки Крона можно вообще забыть. Чувствительность падает в разы, громкость звука тоже.

- Все соединения на проводах (динамик, резисторы и питание) очень ненадежны и смотрятся так себе.

- Качество и стоимость К157УД2 (КР1434УД1). По началу я заказывал их по 7 руб. потом по 20 руб. а после едва удавалось найти их меньше чем по 50 руб. А теперь все чаще встречаются цены от 150 руб. за шт!!! При этом последние партии не радовали качеством и было много брака.

Именно последний пункт и подтолкнул меня сделать плату на современных и доступных радиодеталях. Сразу же решено было перевести плату под SMD компоненты и заказать партию из 50шт в Китае самой быстрой доставкой. Забегая вперед, скажу, что с заказом такой партии я слегка поторопился, но некритично.

Пришли мои платы отличного качества с шелкографией и маской.

А вместе с ними подоспели и радиодетали. Сразу же заказал много разных резисторов и самое главное несколько разных ОУ. Среди которых, всеми любимые TL074 lm358 и другие.

Тестировал я плату не один день с разными ОУ и разными номиналами обвязки. В том числе пробовал всеми любимый TL072, но все не то, до легендарной схемы с К157УД2 ничего не дотягивало. В итоге, я вспомнил, что когда-то я так же подбирал ОУ для металлоискателя Клон (тема отдельной статьи…) и тогда я сразу же остановился на MC33079, почему бы не попробовать, что-то из той же серии.

MC33272ADR2G – отмел все вопросы и поставил точку в этом непростом деле. Осталось немного изменить номиналы обвязки, и получилась отличная плата с высокими характеристиками, решающая все проблемы старого Пирата. Основные изменения в радиодеталях видно в файле «Перечень радиодеталей».

Преимущества новой платы:

- Первое, что радует это даже не высокая чувствительность, а качественный звук (на сколько это возможно для Пирата). Получился он не только благодаря ОУ, но и с благословения транзистора VT2 - bc847C с высоким коэффициентом усиления и высокоомного динамика на 0,5W 50Ом.

- Честно не знаю почему так получилось, но убавляя немного чувствительность, реакция на мелкие предметы падает сильнее чем на крупные, можно так убавить что 10 руб. металлоискатель не видит в упор, а вот холодильник при этом различает с 40 см.

- Так же сама чувствительность ничуть не хуже, а при условии качественного звука, который появляется сразу при попадании металла в цель, создается ощущение, что даже лучше.

- Эту плату уже вполне можно питать и от батарейки Крона, конечно чувствительность и громкость падают, но не так критично, как в старом варианте.

- Все соединения на удобных винтовых разъемах (при желании конечно можно их и не устанавливать)

- Переменные резисторы установлены прямо в плату. Кстати в данной плате вполне достаточно и одного резистора на 100 К. А второй можно заменить постоянным на 50 К. В старой плате резистор с точной настройкой играл действительно большую роль.

На видео показываю пример работы металлоискателя собранного на моей плате с новыйм операционным усилителем MC33272

А теперь о нюансах – Катушка из UTP провода работает отлично и не хуже чем катушка из эмалированного провода. Если брать эмалированный, то лучше мотать около 27 витков провода сечением 0,5мм для катушки диаметром 27 см.

И конечно о минусах – на плате была предусмотрена защита от переполюсовки, но каким-то образом я не заметил, что часть схемы подключена в обход неё. Поэтому временно установил резистор на 0 Ом в корпусе 1206 (С диодом работать не будет). Так же конденсатор для лучшей работы надо перенести и подключить максимально ближе к контактам питания, как на фото выше. Сейчас приходится запаивать конденсатор в те же отверстия, что и винтовые контакты.

В целом устранить эти недостатки достаточно просто, как дойдут руки, сделаю это, но пока прикреплю файлы так, как они есть. Надеюсь, эта статья кому-то поможет при сборке своего металлоискателя Пират. Собрал их на данный момент более 30 шт. и все платы работают отлично, одинаково с первого раза и без нареканий.

А если кто-то даст рекомендации и улучшения по плате, буду премного благодарен.

Прикладываю файлы для скачивания:
- Перечень радиодеталей
- Плата в формате DipTrace
- Фото

Ссылка для скачивания архива:
https://dfiles.eu/files/51mjovwr0

Добрый день товарищи) Сегодня я представляю вашему вниманию, одного своего пациента. Это внешняя звуковая карта, или просто "Внешний ЦАП Pro-Ject DAC Box DS". Который попал ко мне в ремонт, после того, как его питание решили изменить. И использовать вместо 20 вольтового блока питания, 12 вольтовый аккумулятор. Но  увы, случайно поменяли местами плюс и минус.

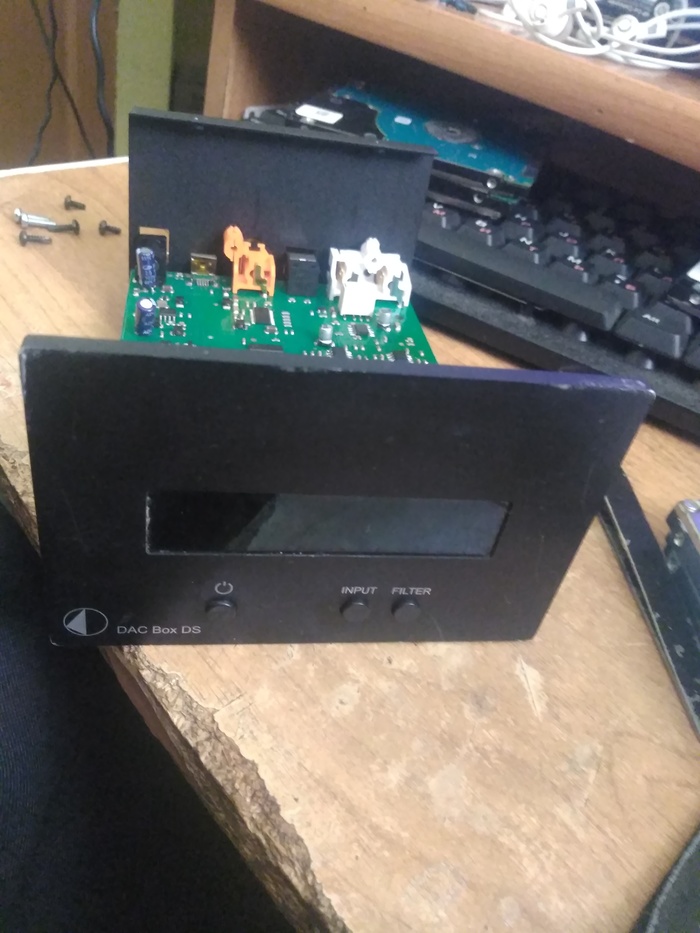

Вскрытие показало, что конденсатор после транзистора, был взорван, но хозяин самостоятельно поменял данный элемент. И потом когда уже вскрыл данный аппарат, я обнаружил, оторванный шлейф дисплея, а так же все целые элементы. Но включения у нас не было.

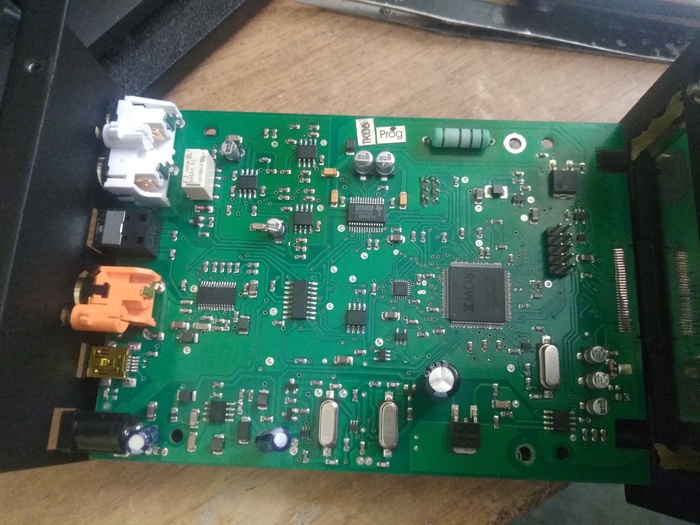

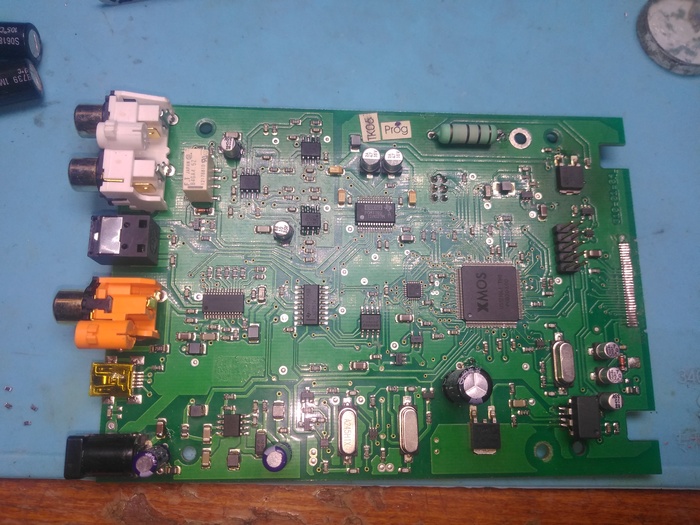

Полазив по плате, я нашёл ключевые узлы. Нашёл где у нас стоят стабилизатор 5ти вольт, дальше после него образовывались питания для ЦАП и для цифрового усилителя. Подал питания от лабораторного питание источника питания, и ура, устройство определилось по USB. Я принял решение что он стоит ремонта.

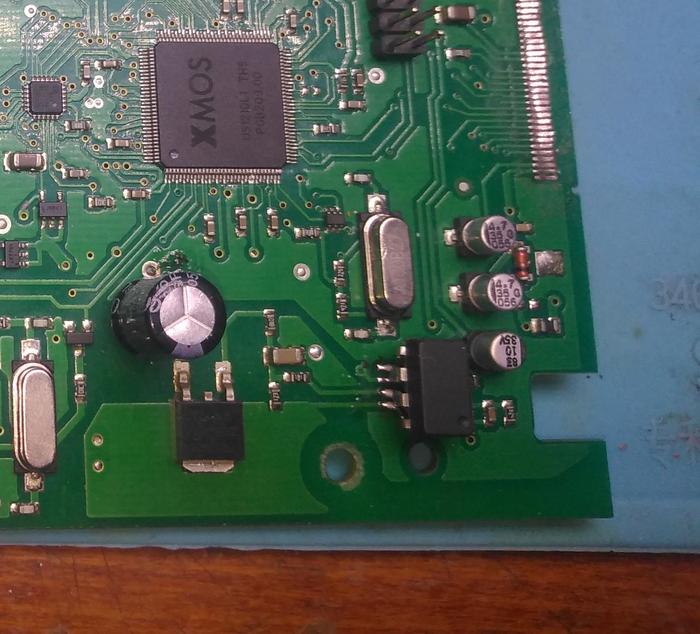

И принялся я его изучать, было обнаружено, что транзистор, после которого взорвался конденсатор, был цел, но стартовала его микросхема NE555 в корпусе SOIC8, я недолго думая нашёл у себя в борохлишке её аналог на DIP8, в любом случае места предостаточно. Появился старт даже звук на выходе был, но еле слышный.

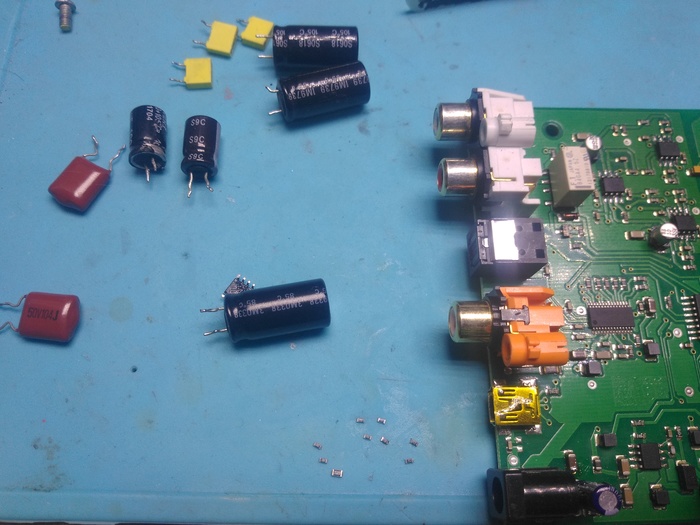

Я начал рыть дальше, и что было обнаружено. l5970D SOIC8 DC/DC преобразователь, был не исправен, при этом он шёл в самом начале питания, ещё до транзистора. Но что делала данная микросхема? А она преобразовывала питание постоянные 20 вольт в двуполярное питнаие -15 и +15 вольт для операционных усилителей AD823AR SOIC8. В итоге было решено, менять все 4 микросхемы.

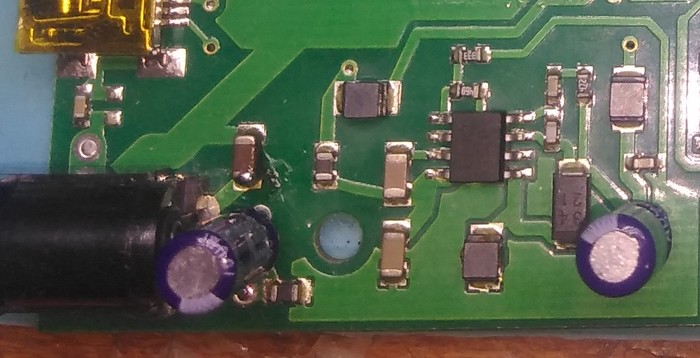

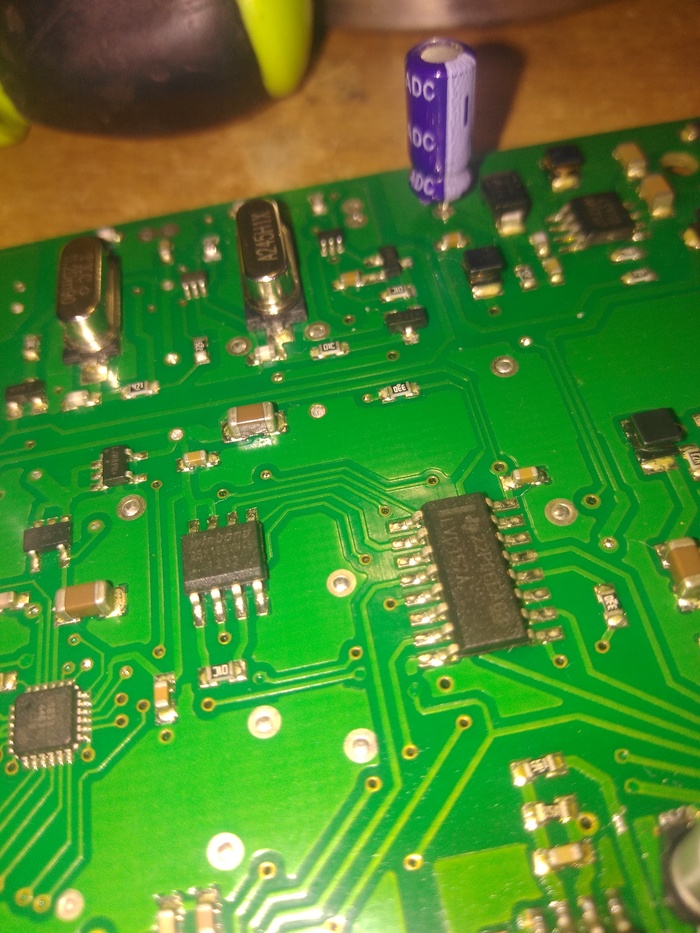

После замены данных элементов, у меня появились все напряжения, но микросхема очень сильно грелась, дол тех пор, пока я не поменял дроссель в цепи DC/DC преобразователя. Пошёл выход звука, в нормальной амплитуде. Так же произвёл доработку, по запросу товарища, мол на форумах написали, как написали, так и сделал)
Улучшил фильтрацию питания всей платы, а так же отдельно улучшение фильтрации питания операционных усилителей, и изменил уровни в выходных каскадах операционных усилителей) Всем Спасибо, будут продолжения
