Запись боевой работы подразделений Воздушно-десантных войск в ходе спецоперации была опубликована в ТГ-канале военного ведомства сегодня, 14 мая.
В сообщении военного ведомства говорится, что личный состав подразделений ВДВ в ходе наступления уничтожает огневые точки противника. Во время штурма опорных пунктов огневую поддержку оказывают минометные расчёты и боевые машины десанта. Пулемётчики подавляют снайперские позиции ВСУ.

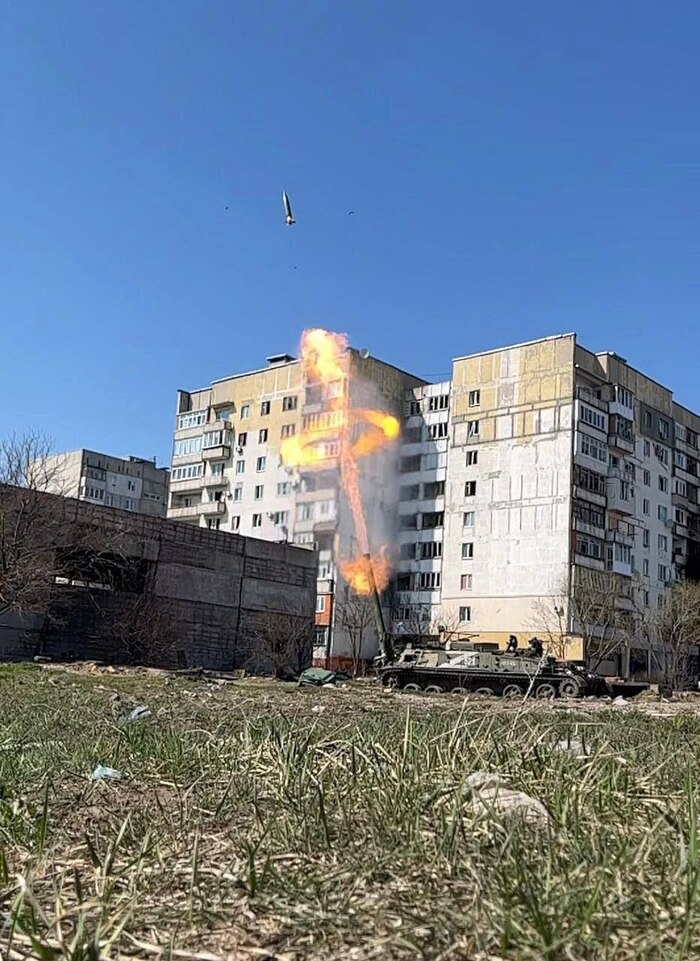

Выстрел из "Тюльпана" корректируемой миной 1К113 «Смельчак» по Азовстали
Да простят меня модераторы сообщества, что я так вольно обхожусь со вторым словом из названия сообщества «.... техника»!)
Ну раз оно есть, то вот ещё одна статейка про технику....вернее не так, про ТЕХНИКУ!
Для начала вернемся к тому времени, когда только-только началась разработка сверхмощного оружия. То есть, к середине прошлого века. Человечество уже на практике поняло и осознало силу атомного оружия. Хотя не удалось найти подтверждение или опровержения утверждения, что "Конденсатор" и "Трансформатор" создавались специально для стрельбы "атомными минами".
Вполне возможно, что эта идея появилась потом. Уже во время испытаний или немного позже. В любом случае, работы над этими чудовищами (а другого слова тут нет) начались ДО того, как атомное оружие перешло из перспективных разработок в категорию именно оружия.
Итак, атомное оружие стало оружием и быстро перестало быть фактором политическим, а перешло в разряд стратегических факторов.
Да, его необходимо было чем-то доставлять на территорию противника. Учитывая габариты первых атомных бомб, единственным способом доставки был авиационный. Благо тяжелые (стратегические) бомбардировщики могли поднимать такие боеприпасы без труда.
Однако постоянное совершенствование атомного оружия привело к уменьшению габаритов таких бомб. Появилась возможность создавать бомбы малой мощности и относительно небольших габаритов.
Какие возможности тогда открывались перед военачальниками!
Возьмем ситуацию, которая была типична для Второй мировой войны. Две противостоящие группировки войск, равные по силам. Но противник "закопался в землю", создал мощные инженерные сооружения, минные поля и глубоко эшелонированную оборону. Что делать?
И тут на помощь командиру приходит ЯО малой мощности. Бомба в 500-1000 килограммов весом полностью изменит расклад сил. Сомнительно, что когда такая бомба будет применена, например, по расположению бригады или дивизии, это соединение сохранит свою боеспособность. Конечно, не сохранит.
Да, поражающие факторы ЯО тогда не особо интересовали военных. Их изучение только начиналось. Главное было - выполнить боевую задачу. Впрочем, как всегда.
Кто первым пришел к идее создать орудие, способное доставлять небольшой атомный заряд в расположение противника, даже сегодня неизвестно. Поэтому будем исходить из первенства в создании ЯО.
Не то что Америка впереди планеты всей, все-таки мы в основном были в роли догонявших в вопросах смертоубийства. Что более чем комплимент в адрес Советского Союза.
Во всяком случае, использование бомбардировщиков по позициям сил оперативного реагирования было нецелесообразно и даже опасно. Истребители и ПВО никто не отменял, и, соответственно, приземление на своей территории атомного «подарочка» тоже.
Американские конструкторы начали искать варианты доставки. С учетом собственных возможностей, возможностей промышленности и требований заказчика. Как это часто бывает, американцы не стали "изобретать велосипед". В их распоряжении была документация сразу нескольких орудий сверхбольшого калибра.
В 1952 году в ходе НИОКР в США принимается на вооружение атомная пушка Т-131 калибром 280 мм.
Проектирование этой пушки было начато в 1949 году на основе опытной 280-мм пушки особой мощности. В 1950 году был изготовлен опытный образец под индексом М65, который и был принят на вооружение после испытаний. Всего было выпущено 20 таких орудий.
Тут необходимо сделать отступление, касающееся и американского, и советского вооружения. Дело в том, что в условиях холодной войны, и мы, и американцы всячески секретили собственные разработки. М65 сегодня известна как Т-131, "Трансформатор" как "Ока". Время было такое.
Пушки Т-131 поступили на вооружение 6 сформированных артиллерийских батальонов. По 3 орудия на батальон и 2 орудия были использованы для испытаний. 5 батальонов было направлено в Европу в распоряжение командования 7 американской армии. До 1955 года Т-131 были единственными наземными орудиями, способными стрелять ядерными боеприпасами. Батальоны расформированы в 1963 году после закрытия программы.
Калибр: 280 мм
Длина ствола: 12,74 м
Масса в походном положении: 78 308 кг, в боевом положении - 42 582 кг
Длина в боевом положении: 11,709 м
Ширина: 2,743 м
Угол ВН: 0/+55 градусов
Угол ГН: от -7,5 до +7,5 градусов.
Орудие возимое. Скорость транспортировки до 55 км/ч по шоссе. Клиренс 914 мм.
25 мая 1953 года в пустыне штата Невада произвела первый выстрел полустационарная "Атомная Энни" М65. Уже по названию ясно, что это был первый атомный выстрел из артиллерийской системы.
Выстрел, 25 секунд ожидания, атомный "гриб"...
Стоит напомнить и о боеприпасах. Первым ядерным снарядом США был Т124. Вес - 364,2 кг, калибр - 280 мм, начальная скорость при мах заряде 628 м/с. Дальность 24 км, минимальная дальность - 15 км. КВО при мах дальности - 130 м. Ядерный заряд W-9. Мощность 15 кт. За год (с апреля 1952 по ноябрь 1953 гг.) изготовлено 80 снарядов. Снят с вооружения в 1957 году.
На место Т124 пришел снаряд Т315. Вес - 272 кг, калибр 280 мм, ядерный заряд W-19. Мощность 15-20 кт. Начальная скорость 722 м/с. Дальность до 30,2 км. Выпущено 80 снарядов.
А мы как всегда: «догнать и перегнать!».
По времени получается именно так. И вызвано это совершенно другим подходом к самой концепции проектирования. Мы исходили из задачи именно уничтожения противника в глубоко эшелонированной и оборудованной обороне. А в этом случае миномет эффективнее. Хотя, с высоты сегодняшних знаний, говорить об эффективности при использовании ЯО несколько сложновато. Но это было 60 лет тому назад!
Разведка наша сработала на «великолепно» и добыла данные американских испытаний. Достижения американцев тщательно изучались и выявлялись недостатки системы. Прежде всего вес. Под 80 тонн для системы многовато. Американцы свое орудие "тащили" двумя грузовиками "Петербилт".
Далее, орудие достаточно долго приводилось в боевое положение. В зависимости от слаженности расчета от 3 до 6 часов. В это время входила разгрузка, сборка, настройка и приведение орудия к бою.
Но и традиционная для американского оружия вообще сложность конструкции. Подготовка номера расчета занимает достаточно много времени. В боевых условиях этого времени просто не будет.
Работы по созданию самого большого миномета в мире были начаты в начале 50-х годов. Следует отметить, что задание было сразу на два разных миномета. 420-мм миномет 2Б1 («Трансформатор») и 406-мм самоходную установку 2А3 («Конденсатор-2П»). В разработке участвовали сразу несколько оборонных предприятий СССР - Коломенское СКБ машиностроения, КБ Кировского завода, завод "Баррикады".
В 1957 году вышел первый опытный "Трансформатор". И почти тут же и "Конденсатор".
Обе машины имели унифицированную ходовую часть. Шасси превосходило по прочности все имеющиеся в мире аналоги. Двигатель был взят у тяжелого танка Т-10, оттуда же и наработки по шасси. Дизель В-12-6Б, 12-цилиндровый, 750 л/с, с жидкостным охлаждением. Позволял развивать скорость до 30 км/час и имел запас хода 200-220 км.
На «Оке» («Трансформаторе») был установлен 420-мм миномет с длиной ствола 47,5 калибров, почти 20 метров! Мина весила 750 кг! Заряжание производилось только с помощью специального подъемного крана. Дальность стрельбы "Оки" достигала 45 км. Кстати, большой вес мины не позволял "Оке" перевозить более одного боеприпаса.
Расчет из 7 человек тоже не мог похвастаться поездками на самоходном миномете. Кроме механика-водителя конечно. Передвигаться расчету приходилось на грузовике, вслед за минометом. На отдельной спецмашине везли мины. Плюс нормальное явление по любому времени – охрана. Та еще кавалькада получалась…
Наводить орудие тоже необходимо было с помощью механика-водителя. Горизонтальная наводка производилась путем поворота всей установки. А вот точная наводка производилась уже электроприводом. Обе машины в этом отношении одинаковы. Просто на "Конденсаторе" устанавливалась 406-мм пушка СМ-54.
Между тем, обе машины, даже не участвуя в боевых действиях, нанесли "поражение" потенциальному противнику уже своим появлением. К 1957 году было произведено по 4 экземпляра миномета "Ока" и САУ "Конденсатор". И все машины приняли участие в военном параде на Красной площади...
Реакция "друзей" была предсказуема. Шок! Машины произвели фурор! Американцы не только лишились очередного преимущества, но и в чем-то отстали от СССР. Именно тогда и появилась "утка" о картонной советской технике, которую сегодня слышим по отношению к нашим "Искандерам", "Кинжалам", Су-57 и прочим разработкам. Страх породил ложь! Но об этом чуть ниже.
Теперь о ТТХ.
Самоходная установка 2А3 "Конденсатор-2П" с пушкой 406-мм СМ-54.
Масса: 64 тонны
Длина с пушкой: 20 м
Ширина: 3,08 м
Высота: 5,75 м
Дальность стрельбы: 25,6 км
Экипаж/расчет: 7 человек
Количество выпущенных машин: 4 штуки.
Самоходный миномет 420-мм 2Б1 "Ока".
Боевая масса: 55 тонн
Длина: 27,85 м
Ширина: 3,08 м
Высота: 5,728 м
Угол ВН +50...+75 градусов
Дальность стрельбы: 1–45 км
Экипаж: 7 человек
Количество выпущенных машин – 4 штуки.
"Конденсатор-2П" американцы называют daddy mortar, «папа-миномет». То, что сегодня называется информационной войной, было всегда. И западному обывателю смогли внушить мысль о "картонке". Но специалисты-то понимали, что оружие действующее.
Почему американцы, даже специалисты, поверили в фейк? Да просто потому, что если этого не сделать, то придется признать преимущество советских инженеров над западными. В "Конденсаторе" используются узлы и агрегаты, которых на тот момент не было в мировых образцах бронетехники.
Начиная с ходовой части. Конструкторы не просто использовали новейшие наработки, но и "подогнали" их под новое орудие! А восьмикатковое шасси с гидроамортизаторами? Они не только помогали плавно двигаться, но гасили часть энергии отдачи.
А орудие? Огромная масса 406-мм орудия просто не могла устанавливаться на шасси. Вес боеприпаса для орудия достигал чудовищной цифры. РДС-41, советский атомный боеприпас с зарядом 14 кт, был массой почти 600 кг! И "летел" этот монстр на 25,5 километров!
Эффект от такого разрыва...14 килотонн...на передовой...
Но говорить о САУ, как о состоявшейся машине, нельзя.
Чудовищная сила отдачи творила такие страшные дела, что проект чуть не завернули. Коробка передач после выстрела срывалась с креплений, двигатель после выстрела оказывался не там, где его размещали, оборудование для связи и гидравлика – отказывало буквально все. Каждый выстрел этой машины, по сути, был экспериментальным, поскольку после каждого такого залпа машина по три-четыре часа изучалась вплоть до каждого винтика на предмет ослабления металла. Это не говоря о том, что сама установка откатывалась на семь-восемь метров назад.
-историк бронетехники, офицер-артиллерист Анатолий Симонян из его интервью "Звезде".
"Конденсатор" стал оружием устрашения. Как ни парадоксально, эта САУ могла соперничать с существовавшим на то время ракетным вооружением. Странно, но достаточно было транспортировать САУ в какой-либо район - и всё. Ситуация успокаивалась сама собой.
Примерно такой же эффект оказывала и "Ока".
Выстрел 2Б1 называли стратегическим козырем в переговорах. Почему? Ну, наверное, потому, что один выстрел мог поменять не просто расклад сил в грядущем сражении, но и, к примеру, изменить баланс сил вообще в районе операции. Представьте скопление сил противника, в которое "прилетает" мина с атомным зарядом и весом больше 600 килограммов? Я думаю, тут и свидетелей не останется, даже парламентеров для капитуляции не из кого будет набрать.
-историк Николай Лапшин.
Активно-реактивная мина "Оки", 420-мм мина "Трансформатор" действительно поражала своей величиной. Человеческий рост! Более 600 кг веса. Дальность до 50 километров! При этом огромная мощность!
А что же происходит "дома" после выстрела "Оки". Ну прежде всего, сам выстрел. Личный состав, даже в наушниках, практически терял на довольно долгое время слух. А ближайшие сейсмические станции фиксировали землетрясение. Легкое.
Сегодня такие системы можно увидеть только в музеях. Мы отказались от их развития в 1960-м году. Американцы в 1963-м.
Тут лежит оригинал
Продолжаем копаться в клумбе.
Тонкий юмор у наших оружейников. Все эти "Гвоздики", "Акации", "Пионы", "Гиацинты", "Ландыши", "Васильки", "Тюльпаны"... Перечислять всё, что растет и росло на нашей "клумбе", — занятие не столько трудное, сколько требующее специфических знаний не только в области ботаники.
Рассмотрим один "цветок", который вырастили наши тульские цветоводы. И аналогов которому, за исключением тех "семян", которые продали мы, нет.
Речь пойдет о "Васильке". Том самом "Васильке", из которого, к примеру, была обстреляна наша авиабаза в Сирии, по выводам, сделанным специалистами после анализа ситуации.
Ещё в период Великой Отечественной стало понятно, что войскам необходим автоматический миномет. Причем миномет именно среднего калибра. Крупный калибр используется для уничтожения более или менее укрепленных позиций. А вот 82-мм можно использовать как оружие устрашения. Загонять противника "на дно окопов" и штурмовать позиции.
В принципе, с такой задачей справлялись и обычные 82-мм минометы. Но для создания необходимой плотности огня, нужны были даже не взводы, а батареи. А это время. Это поиск позиции. Необходим был миномет, который заменил бы батарею при ведении беглого огня. Именно такая задача и была поставлена советским конструкторам.
К 1946 году такой миномет был разработан. 82-мм казематный автоматический миномет (КАМ) с механизмом заряжания, использующим энергию отката орудия. После проведения всех испытаний, в 1955 году КАМ принимается на вооружение. Более того, на базе КАМа был создан и полевой вариант миномета — Ф-82 (руководитель проекта В. Филиппов).
Однако миномет на вооружение принят не был. Причина банальна. Н.С. Хрущев и его тяга к ракетному вооружению. СССР больше не будет воевать в поле, значит, артиллерия не нужна. Ракеты решат все вопросы. Все работы по автоматическим минометам были прекращены на долгих 8 лет...
В 1967 году к идее автоматических минометов все-таки вернулись. Пришло понимание того, что война с использованием огромных армий с обеих сторон в современном мире маловероятна, а вот количество мелких, региональных конфликтов, с каждым годом только увеличивается.
Естественно, работы по автоматическому миномету возглавил В. К. Филиппов, в то время руководитель КБТЖМ (КБ транспортно-химического машиностроения).
Естественно и то, что при разработке нового возимого минометного комплекса 2К21 "Василек" использовались технические решения, появившиеся при разработке Ф-82. И не только Ф-82, стоит посмотреть на еще одну разработку того времени: горную пушку:
И сравнить с минометом...
В дальнейшем работы над минометом возглавил главный конструктор "Василька" В. Г. Градов. Именно под его руководством комплекс 2К21 был принят на вооружение в 1970 году.
Принимали именно возимый комплекс, а не конкретно миномет. В состав комплекса входили: 82-мм миномет 2Б9 и автомобиль 2Ф54 (на базе автомобиля ГАЗ-66-05).
Теперь необходимо вернуться к первоначальной задаче.
Все знают "Василек" в современном варианте 2Б9М. Но первые минометы были спроектированы строго в соответствии с требованиями армии 1945-46 годов. Максимальное количество выстрелов в минимальное время.
Именно потому Градов и решил использовать опыт проектирования станковых пулеметов.
Миномет скорострельный. Воздушного охлаждения будет недостаточно. Потому для охлаждения ствола использовалась достаточно эффективная система с водяным теплообменником. Именно эта система обеспечивала скорострельность до 300 выстрелов в минуту!
В дальнейшем при модернизации миномета от водяного охлаждения решили отказаться. Официальная версия — частые поломки системы. Случилось, скорее всего, то же, что происходило и с автоматическим стрелковым оружием.
Большая скорострельность вредила, как бы странно это ни звучало.
При радиусе сплошного поражения осколками одной мины в 6 метров (90% поражено) лишние мины только уменьшали эффективность оружия. Они было просто не нужны.
Именно поэтому ствол миномета утолщили, дополнили ребрами для получения большей площади обдува. Таким образом перевели миномет на воздушное охлаждение. При этом скорострельность механически уменьшили до 100-120 выстрелов в минуту. Отсюда и появление буквы "М" в маркировке "Василька".
Гладкоствольное орудие имеет охлаждаемый минометный ствол, лафет на колесах с пневматическими шинами и автоматический спусковой механизм. Стрельба ведется стандартными 82-мм минами в кассетах по 4 штуки.
Наведение миномета осуществляется вручную с помощью рукояток подъемного и поворотного механизмов, расположенных с левой стороны миномета. Используется оптический прицел ПАМ-1 с осветительным прибором "Луч-ПМ2М"(для ведения огня ночью).
Противооткатное устройство пружинного типа. Имеет три поршневых штока с пружинами. Один из них установлен сверху, два других – снизу от затворной коробки. Затвор и присоединенные к нему поршневые штоки противооткатного устройства составляют подвижную часть миномета.
При переходе в боевое положение колеса миномета вывешиваются, а сам миномет опирается на домкрат и сошники разведенных станин. Миномет на домкрате может быть в поднятом или опущенном положении (высота линии огня 670 и 970 мм соответственно). В опущенном положении стрельба возможна под углами возвышения -1…+78°, причем для стрельбы под углами более 40° под затыльником вырывают яму, в поднятом положении угол возвышения +7…+85°.
Время перехода из походного в боевое положение и из боевого в походное составляет до 90 секунд. Расчет составляет 4 человека: командир системы, наводчик, заряжающий и подносчик (он же водитель транспортной машины 2Ф54).
ТТХ миномета:
Масса, кг: 632 (для 2Б9-622)
Расчёт, чел: 4
Калибр, мм: 82
Мина, вес, кг: 3,1
Начальная скорость мины, м/с: 270
Дальность стрельбы, м: 4270
Скорострельность, в/мин: 100—120
Миномет действительно достаточно мобилен. Но нет конца совершенству. Официально "Василек" начал поставляться в СА в 1983 году. Однако те, кто в своё время побывал "за речкой" могли видеть его уже в 1982-м. А те, кто приехал позже, видели уже "афганский вариант" "Василька". Это не придумка конструкторов, а именно самодеятельность солдат и офицеров. Надо сказать, удачная самодеятельность.
В батальонах имелась минометная батарея в составе 1-2 взводов "Васильков". 3-6 штук на батальон. И очень скоро "положенные по штату" ГАЗ-66 командиры заменили старым добрым МТ-ЛБ. Однако даже в этом случае миномет требовал полторы минуты на приведение в боевое положение. А в бою такой роскоши командир себе позволить не может. Бой в горах скоротечен.
Сработала армейская смекалка. Как до этого она сработала с ЗСУ-23-2. Именно эта установка поселилась в кузовах "КамАЗов" в афганских колоннах. "Василек" же забрался на кормовую часть МТ-ЛБ. Так и раскатывал по афганским дорогам, стреляя с коротких остановок. Можно сказать, воюющая армия сама сконструировала новый тип мобильного скорострельного вооружения.
Насколько хороша эта схема, могут рассказать более молодые бойцы, которые участвовали в конфликтах на территории бывшего СССР, в чеченской войне, в войне на Украине.
Но официально "Василек", точнее, минометный комплекс 2К21, размещается на транспортной машине типа 2Ф54 на шасси двухосного автомобиля повышенной проходимости «ГАЗ-66».
А теперь о грустном. В начале статьи написано о "семенах", которые мы продавали в 90-е годы прошлого столетия. Так вот, они проросли.
В КНР!
Проросли в виде собственного миномета W99.
Сегодня количество китайских клонов советского "Василька" уже превышает количество оригинальных минометов. Все горные бригады НОАК оснащены именно автоматическими минометами Туре-99. А афганский опыт размещения минометов на гусеничных машинах прижился в Казахстане. Только вместо МТ-ЛБ там используют БМП-1.
Копируют – значит, есть за что.
Ну и видео в конце, очень интересное. Только осторожно, оно идёт 28 минут. Но посмотреть стоит. Второй герой видео - "Волга", там по ходу видео понятно, почему.
Вот тут лежит оригинал
В общем с начала в историю
Миномет и, главное, боеприпасы к нему, достаточно дешевы в производстве. Создать такое орудие сегодня по силам практически любому государству, имеющему более или менее развитую промышленность.
Но производить можно лишь минометы малых и средних калибров. Для производства крупных калибров требуется достаточно высокий промышленный и научный потенциал. Вместе с тем опыт советских оружейников по созданию минометов особо крупного калибра ("Конденсатор и "Трансформатор") показал, что усиление мощности миномета возможно лишь в усилении мощности боеприпаса.
Говоря о послевоенных разработках, стоит сказать о трудностях, с которыми столкнулись конструкторы во всем мире.
Первое. Отсутствие материалов, которые могли бы выдерживать огромные нагрузки, которые испытывает мощный миномет при выстреле.
Второе. Говоря о самоходных минометах, возникла проблема действительно надежного шасси.
Даже теоретически возможные варианты исполнения такого изделия натыкались именно на проблему отсутствия материалов. Супер-минометы, крупнокалиберные и мобильные одновременно оставались целью многих конструкторов.
Решение было найдено. И нашли его французы. Возможно, даже сами того не подозревая. В начале 60-х годов французы приняли на вооружение 120-мм миномет MO-RT-61.
Подробно рассказывать об этом миномете смысла нет. А вот революционные решения, которые там есть, рассмотреть стоит.
Прежде всего, MO-RT-61 имеет нарезной ствол! И при этом сохраняет дульнозарядность. То, чего не было в артиллерии прежде. Мины для этого миномета имели заводскую нарезку на ведущем пояске. Кроме этого, в новом миномете применялось особое зарядное устройство с пороховым зарядом, которое вылетало вместе с миной.
Такой снаряд был встречен в штыки в минометных подразделениях. Вставлять мину с нарезкой на пояске сложнее, чем просто вбрасывать её в ствол. Это сильно увеличивало время между выстрелами и требовало достаточной внимательности от расчета.
Кроме этого, появилась проблема "перестабилизированного снаряда". Мины при выстреле под большими углами возвышения просто "не успевали перевернуться". Фактически эти мины падали "хвостом" вниз.
В чем основной недостаток "классической" мины? Ответ парадоксален — в самой мине! Само устройство этого снаряда "отбрасывает за ненужностью" часть боеприпаса. Взрыватель в головной части. Основная масса ВВ тоже. В тоже время, стабилизатор и прилегающая к нему часть корпуса либо совсем не дают осколков, либо они большие, тяжелые и, давая необходимое количество осколков, одновременно влияют на скорость мины. В сторону ее уменьшения.
Отсюда, при срабатывании мины основные, самые эффективные и высокоскоростные осколки "уходят" в грунт. Проще говоря, мина "реально работает" примерно третью своего корпуса.
В стабилизированной же мине, с заводской нарезкой, ВВ распределяется более равномерно и количество высокоскоростных осколков, согласно данным специалистов артиллерийского направления Центрального НИИ точного машиностроения (ЦНИИТОЧМАШ) в городе Климовске, которые проводили испытания французской мины, увеличивается в 1,5 раза.
Более того, наши инженеры обнаружили то, чего безуспешно искали в крупных калибрах. Мощность 120-мм нарезного снаряда-мины по своим боевым свойствам примерно равнялась мощности 152-мм мины!
Именно результаты испытаний в Климовске заставили Главное ракетно-артиллерийское управление начать там разработку нового орудия. Универсального орудия!
70-е годы прошлого столетия были годами активной работы по созданию ВДВ СССР. Легендарный командующий ВДВ В.Ф.Маргелов активно пробивал новый способ ведения военных действий с использованием десантных частей и соединений. Причем, по задумке командующего, это должны были быть полноценные части и соединения, способные самостоятельно выполнять боевые задачи С полным комплексом вооружения и техники.
Именно Маргелов увидел перспективность универсального орудия для ВДВ. И, во многом, именно командующий ВДВ "пробивал" разработку этого орудия в десантном варианте. Кстати, это не единственные изделия, для которых Маргелов стал "папой". Были ещё «Фиалка» (122-мм самоходная гаубица) и «Ландыш» (120-мм самоходный миномет).
122-мм дивизионную авиадесантную самоходную гаубицу 2С2 "Фиалка" или объект 924 так и не приняли на вооружение. Одной из причин стала высокая отдача орудия 2А32 с баллистикой гаубицы Д-30, которую не выдерживало модифицированное шасси БМД-1.
Опытный образец САУ "Нона-Д", построенный на шасси 2С2 "Фиалка". Похожим образом мог выглядеть и "Ландыш"…
«Ландыш» в серию не пошел, проект остановили на уровне разработки. Но работа была сделана, и сделана не просто так.
В 1981 году на вооружение была принята «Нона».
Появление в воздушно-десантных дивизиях этого орудия вызвало шквал восторгов. Действительно, маневренная, на шасси БТР-Д машина для десантников была "своей". Плавает, не отстает от БМД на трассе, легкая (8 тонн в первом варианте). Башней вертит +/- 35 градусов (официально). Но, стоит отсоединить шланги пневмосистемы, в ручном режиме крутит "головой" на все 360 градусов...
Орудие, которое может вести огонь как обычная пушка. Причем по бронированным целям и кумулятивным снарядом. Правда, выходить на бой с танками, например, для «Ноны» смерти подобно. Орудие десантное. Ну и броня десантная... В смысле, пуля не пробьет.
Орудие, которое является гаубицей! Проще говоря, стреляет по навесной "гаубичной" траектории обычными и активно-реактивными снарядами.
Орудие, которое является минометом при стрельбе по "мортирной" траектории. Причем, «Нона» — реальный миномет, стреляет минами любого производства. Кстати, это было одним из условий Маргелова. Десанту предстояло действовать в тылу противника. Более того, «Нона» — миномет точнее большинства минометов такого же калибра. Казенник орудия "удлиняет" ствол.
«Нона-М» (2006 г.)
Боевая масса, т: 8,8(2С9-1М)
Масса при десантировании, т: 8,2
Экипаж, чел: 4
Броня, мм: 16, алюминиевая
Мощность двигателя, л.с.: 240
Скорость, км/ч: 60
Скорость на плаву, км/ч: 9
Запас хода, км: 500
Вооружение: нарезная, полуавтоматическая пушка-гаубица-миномет 120-мм 2А51М
Боекомплект, шт: 40
при десантировании, шт: 25
Время открытия огня по
внеплановой цели, мин: 0,5-0,9
Гиви и Нона
Внутри, кстати, довольно просторно. Есть некое ожидание увидеть в экипаже вполне десантных амбалов, а не танкистов.
Успех самоходного орудия «Нона» 2С9 ускорил разработку буксируемого варианта орудия.
Вариант практически идентичный «Ноне-С», но с другим названием. 2Б16 «Нона-К».
Отечественные буксируемые орудия имеют букву "Б" в обозначении. А тут "К". Буксируемый вариант «Ноны» принят на вооружение в 1986 году.
Достаточно долго много кто пытался найти объяснение самого слова «Нона». Вариантов множество, но 100-процентного ответа нет. Вернее всего, название выбрано "из соображений секретности". Но это всего лишь мнение. Как и то, что классическое обозначение орудия "Нона-Б" звучало бы достаточно интересно для армейских балагуров.
Более того, «Нона» пошла в пехоту. Сухопутные войска, учитывая специфику собственной бронетехники, заказали вариант «Ноны» для себя. Пушка-гаубица-миномет "пересела" с БТР-Д на БТР-80. В этом варианте она называется 2С23 "Нона-СВК". Соответственно и статус свой поменяла. На батальонное самоходное артиллерийское орудие. Принята на вооружение в 1991 году.
Есть и буксируемый вариант 2С23 Нона. Это орудие можно увидеть в... МЧС. Легкое, с возможностью транспортировки на вертолете, орудие с успехом используется в горах и при тушении пожаров в тайге. Применяют 2С23 «Нону-М1» и при ликвидации ледяных заторов на реках.
В целом же, если говорить об универсальных орудиях, «Нону» надо было называть «Евой». Прекрасное орудие, но первое. Родительница (коли носит женское имя). И "ребеночка" уже имеет. Дочку.
Правда названа "дочка" не совсем традиционно – «Вена». Полное имя — самоходное артиллерийское 120-мм орудие 2С31 «Вена». Орудие эксплуатируется с 2010 года.
Коренным отличием от «Ноны» для данного орудия является автоматизация. На борту имеется компьютер, управляющий всем комплексом. Практически САО работает в автоматическом режиме. От получения команды по каналам телекодовой связи до автоматического орудия в цель. Кроме этого, комплекс автоматически контролирует наведение после выстрела.
Так же в 2С31 имеются ряд систем, которые помогают экипажу в работе. Это и системы топопривязки орудия, системы разведки и целеуказания, лазерный дальномер для автоматического определения расстояния до цели. При этом, полностью сохранена возможность ручного управления.
Орудие теперь расположено на шасси БМП-3. Это позволило не только увеличить боекомплект до 70 выстрелов, но и создать механизм быстрого погашения колебаний корпуса после выстрела. Что, в свою очередь, позволяет производить несколько выстрелов не меняя прицела.
Боевая масса, т: 19,8
Экипаж, чел: 4
Вооружение: пушка 2А80, пулемет ПКТМ
Боекомплект, шт: 70
Мощность двигателя, л.с.: 450
Скорость, км/ч: 70
на плаву: 10
Запас хода, км: 600
Воздушно-десантные войска решили пойти по пути, уже освоенном мотострелками. И, по слухам, десантники требуют себе «Вену» в варианте «Обжимка». Только в отличие от сухопутного варианта, ВДВ хотят "пересадить" «Вену» на БМД-3. Так что ждем день рождения.
Потенциал универсальных орудий ещё только раскрывается. Будущее у этого вооружения радужное. Особенно если учесть новейшие разработки боеприпасов к таким орудиям...
Взято отсюда
Если на фотографии есть Гиви, то тег "Война на Украине" ставлю, непонятно зачем, ну чтобы в комментах скандал не поднимали.
"Политика" ставить?
Не знаю, правильно-ли я выбрал сообщество для публикации поста, но вроде в его названии есть «.....и техника» , а это очень даже серьёзная ТЕХНИКА)).
В Мариуполь прибыли российские самоходные минометы 2С4 «Тюльпан». Предполагается, что 240-мм орудия будут использованы для уничтожения остатков националистических формирований, находящихся на территории комбината «Азовсталь»
Наш герой действительно внушает уважение и страх собственной мощью всем, кто хотя бы раз видел результаты его работы. Миномет, который способен уничтожить практически любое укрепление. Миномет, который может стрелять фугасными, кассетными, управляемыми, зажигательными, нейтронными и ядерными минами.
Даже, вполне возможно, ещё какими-то неизвестными нам боеприпасами.
Речь пойдет о красивом весеннем цветке, который мужчины дарят своим любимым весной. На 8 Марта.
Говорим о тюльпане. Точнее, о "Тюльпане". О самоходном миномете артиллерии Резерва Верховного Главнокомандования 2С4 "Тюльпан" калибра 240-мм. Предназначенном для уничтожения укрепленных зданий, фортификационных сооружений, скоплений живой силы и бронетехники противника, а также уничтожения объектов, которые в силу высокой защищенности не могут быть уничтожены артиллерией меньшего калибра.
Самоходный «Тюльпан» в Мариуполе. Начало апреля.
Когда видишь воронку диаметром метров 10 и глубиной почти 6 метров, действительно понимаешь, что это Оружие! И это не какой-нибудь специальный боеприпас. Это обычная мина. А в голову возникает примерный вид воронки при работе специальными минами... И результаты этой работы для противника...
Откуда же появилось это оружейное чудо? А появилось оно из логики развития Красной Армии ещё в 1938 году! Именно тогда была принята перспективная программа внедрения минометов в РККА. От стрелковой роты до Резерва Главного Командования.
Сложность работы над минометом РГК заключалась в том, что крупный (240-мм) калибр требовал совершенно новых решений даже в таких, вроде бы очевидных вещах, как наводка миномета на цель, либо заряжание. 16-килограммовую мину для 120-мм миномета вполне можно зарядить традиционным способом. А 130-килограммовую мину 240 мм? Да на высоту более 5 метров?
Была и ещё одна сложность. Чисто практическая. Война требовала скорейшего производства не крупного калибра, а минометов батальонного и полкового звена. 82 мм и 120 мм. Именно такую задачу поставила Ставка конструкторам. Задачу, которая была успешно решена.
И решена во многом гениальным советским конструктором Борисом Шавыриным.
Пять лет наши конструкторы пытались создать сверхмощный миномет. К 1943 году были даже созданы два опытных образца 240-мм минометов. Но на испытаниях эти минометы оказались не пригодными для использования. Прямо говоря, испытания минометы "завалили" полностью.
И тогда проектирование и создание 240-мм миномета поручили Борису Шавырину. К этому времени он был руководителем Коломенского специального конструкторского бюро гладкоствольной артиллерии (СКБ ГА). Знаменитый конструктор отказался от уже использованных схем и начал работу практически с нуля.
Работы начались в январе 1944 года и в этом же году начались заводские испытания нового миномета!
По окончании войны в руководстве страны появилось мнение, что острой необходимости в 240-мм миномете нет, и работы были прекращены. Но в 1947 году к теме вернулись. Миномет Шавырина был отправлен на государственные испытания. В 1950 году этот миномет был принят на вооружение под названием М-240.
К сожалению, производство этого миномета было остановлено в 1958 году. Причина та же, что и для других представителей ствольной артиллерии. Тогдашний руководитель государства Н. Хрущев посчитал, что такие орудия бесперспективны, и будущее — за ракетами. Всего было выпущено 329 минометов на заводе №75 в городе Юрга Кемеровской области.
Но свою войну М-240 все-таки нашел. В 1985 году в Афганистане. Осенью 1984 года гаубичную батарею 1074-го артиллерийского полка 108-й мотострелковой дивизии перевооружили 4 минометами М-240. Солдат и офицеров батареи переучили в Союзе. Первое боевое применение М-240 и мины "Смельчак" было в районе Чарикарской долины. В дальнейшем М-240 были в ущелье Панджшер, били духов Ахмат Шаха Масуда. Эффективность миномета поражала. Один, максимум два выстрела на уничтожение цели!
Что же из себя представляет М-240? Рассмотреть внимательно этот миномет просто необходимо. Дело в том, что именно модификация этого миномета под обозначением 2Б8 и составляет артиллерийскую часть нашего «весеннего цветка» — «Тюльпана».
240-мм миномет М-240 представляет собой жесткую конструкцию (без противооткатных устройств) на колесном лафете. Он состоит из следующих частей: ствола с затвором, рамы с амортизатором, станка с механизмами наведения, уравновешивающего механизма, стрелы с механизмом перевода миномета из походного положения в боевое и обратно, опорной плиты, шкворня и прицельных устройств, Ствол имеет форму гладкостенной трубы, закрепленной в цапфенных обоймах. Благодаря этому он имеет возможность качаться на цапфах для приведения в положение для заряжания.
Миномет с казнозарядной схемой заряжания. При заряжании ствол миномета "переламывается". Для закрывания ствола и передачи силы отката на опорную плиту служит казенник. Его конусная часть завершается шаровой пятой, которой казенник соединяется с чашей опорной плиты.
Станок состоит из двух рам (верхней и нижней) штампосварной конструкции, шарнирно соединенных между собой. Поворотный механизм винтовой, позволяющий осуществлять горизонтальную наводку без перемещения колес. Поскольку сила отдачи довольно значительная, а противооткатные устройства у миномета отсутствуют, стрельба на углах возвышения более 45° допускается лишь с твердого грунта и после нескольких «усадочных» выстрелов.
Подъемный механизм винтового типа. Уравновешивающий механизм — пружинный, расположен с правой стороны станка. Нижняя рама собрана на боевой оси неотделяемого колесного хода.
Подрессоривание колес пружинное. Сами колеса — троллейбусного типа ЯТБ-4, с губчатым наполнителем. Буксировка М-240 штатно производится гусеничным тягачом АТ-Л, но могут применяться и другие тягачи, а также грузовые автомобили "Урал", "КамАЗ".
Для подвозки мин на огневой позиции в комплект миномета входила специальная одноосная тележка. Заряжание миномета требовало целого ряда манипуляций:
— ствол приводится в горизонтальное положение;
— после открытия затвора на полуоси клина затвора навешивается лоток;
— пять человек расчета вручную поднимают мину с тележки, кладут на лоток и досылают в ствол;
— лоток снимают, затем ствол опускается в казенник для производства выстрела.
Основные ТТХ миномета:
Масса, кг:
в боевом положении: 3610
в походном положении: 4230
Габариты:
длина, мм: 6510
длина ствола, мм: 5340
ширина, мм: 2430
высота, мм: 2210
Расчёт, чел: 11
Угол возвышения, град: +45....+80
Угол поворота, град
при возвышении 45: 16,5
при возвышении 80: 78
Скорострельность, выстр/мин: 1
Дальность стрельбы, м:
для Ф864: 800-9650
для 3Ф2: 19690
Но как же появился "Тюльпан"?
Виной появления этого красавца стали... американцы! Точнее, применение американцами своих САУ во Вьетнаме. В отличие от нас, американцы прекрасно понимали, что глобальная война возможна чисто теоретически. А вот региональные войны — дело реальное. Потому и развивали собственные САУ. А Вьетнам стал тем полигоном, где эти машины показали свою эффективность и необходимость.
Парк же советских машин этого класса на западном фоне выглядел очень бледно. САУ времен Великой Отечественной войны были действительно не сравнимы с новыми машинами. Даже те, что входили в список лучших. ИСУ-152 или САУ-100 к тому времени уже уступали американским системам по многим параметрам. И мы, по старой российской традиции, "кинулись догонять" Запад.
В июле 1967 года вышло постановление ЦК КПСС и Совета министров СССР о разработке новых самоходных артиллерийских комплексов для Советской армии. В комплексы должны были входить не только сами САУ, но КШМ. Сразу несколько заводов обязали разработать и представить на государственные испытания новые системы.
Именно в эту программу и "попал" самоходный тяжелый миномет. Разработку этого вооружения поручили Уральскому заводу транспортного машиностроения в Свердловске. Но, понимая, что самостоятельно полностью решить поставленную задачу «Уралтрансмашу» не под силу, разработку артиллерийской части миномета поручили СКБ Пермского машиностроительного завода, которое и специализировалось на артиллерийских системах.
Таким образом, "Тюльпан" имеет сразу двух "пап". Главного конструктора шасси Г. С. Ефимова и главного конструктора миномета 2Б8 Ю. Н. Калачникова.
Георгий Сергеевич Ефимов
Юрий Николаевич Калачников
Вначале о шасси. За основу было взято шасси, разработанное для ЗРК 2К11"Круг" в 1955-56 годах. Однако, уже в ходе проектирования, выяснилось, что шасси для тяжелого миномета "слабовато". Начиная с мощности двигателя (400 л. с.) и заканчивая самой конструкцией шасси.
В результате от "исходного" шасси в окончательном варианте осталось не более 20% узлов и механизмов. Остальные были переделаны под конкретные требования "Тюльпана" и гаубицы "Акация", которой завод занимался параллельно.
Установили двигатель В-59У мощностью 520 л. с., который обеспечивал скорость движения до 63 км/час и запас хода в 500 км.
Корпус машины сделали сварным. С защитой от бронебойных пуль калибра 7,62 мм и осколков. Впереди установили бульдозерный нож для оборудования позиции.
В функциональном отношении корпус разделен на три части.
Отделение управления традиционно для бронированных машин, слева-впереди от центра корпуса. Моторное отделение — справа. Средняя и кормовая части корпуса отданы боевому отделению.
В центре находится боекомплект в механизированной боеукладке барабанного типа на 20 мин и механизм подачи мин.
В средней части находится люк подачи мин при заряжании. По бокам находятся люки для посадки экипажа. В кормовой части корпуса крепится сам миномет.
Сам миномет 2Б8 не особо отличается от М-240. За исключением ставшего возможном в "машинном варианте" использования гидравлики. Теперь наведение по вертикали обеспечивается посредством гидравлического механизма, по горизонтали — ручное.
Гидравлика также обеспечивает перевод миномета из походного положения в боевое и обратно, выведение ствола на линию досылания мины, открывание затвора, подачу мины из механизированной боеукладки на направляющие досылателя (расположены сверху на корпусе машины), заряжание миномета, закрывание затвора и опускание ствола в казенник.
Следует отметить, что рождение "Тюльпана" было трудным. На заводских испытаниях первые три опытных образца показали вполне хорошие результаты. Но на государственных испытаниях в 1969 году при производстве выстрелов случился казус.
Первый экспериментальный образец на полигоне «Ржевка» выдержал всего два выстрела. Лопнуло крепление опорной плиты, жестко соединявшей ее с корпусом машины. А динамической волной в гармошку смяло топливные баки. Пришлось срочно изменять конструкцию крепления.
Это не помешало в 1971 году принять 240-мм самоходный миномет артиллерии РВК 2С4"Тюльпан" на вооружение. И уже с 1972 года предприятие получило заказ на производство 4-х первых машин. Всего же до 1988 года, когда производство прекратили, было выпущено примерно 588 "Тюльпанов", так как в разных источниках количество несколько разнится.
Говоря о "Тюльпане", нельзя обойти тему используемых комплексом боеприпасов. Естественно, такое вооружение не могло использоваться только для стрельбы обычными, классическими, боеприпасами. Рассказывая о М-240 мы упоминали вес обычной мины для этого миномета. Чуть более 130 килограммов. Но и дальность стрельбы таким и минами меньше 10 километров.
Для "Тюльпана" была разработана специальная активно-реактивная мина 3Ф2. Боеприпас, снабженный ракетным двигателем! Это, естественно резко увеличило вес и длину мины. Вес увеличился до 228 кг! И, соответственно, уменьшилось количество мин в боеукладке. До 10 штук. Но дальность! 19 с лишним километров!
Мина 3Ф2
Есть и ещё "цветочные сюрпризы". Ядерная мина 3Б4 и её реактивный вариант (по типу 3Ф2) 3Б11, с дальностью 18 километров. А "в загашнике" есть ещё "Сайда", снаряженная напалмом и выжигающая все вокруг себя на площади 7850 кв. метров. Есть и "Нерпа", кассетная мина с осколочно -фугасными элементами 3ОФ16. Есть нейтронные снаряды "Смола" и "Фата".
Ядерная мина 3Б4
Но наиболее интересна для рассмотрения корректируемая мина 3ВФ "Смельчак". Та самая, которую использовали в Афганистане артиллеристы 1074 АП 108 МСД.
Мина 3Ф5 "Смельчак"
Название «корректируемая мина» относится только к самому боеприпасу. Более правильно говорить о комплексе управляемого вооружения 1К113, который был принят на вооружение в 1983 году. А комплекс, кроме мины, включает в себя ещё и лазерный дальномер-целеуказатель 1Д15 или 1Д20.
Для точной стрельбы достаточно установить целеуказатель на расстоянии от 200 до 5000 метров. Не вдаваясь в технические нюансы, целеуказатель работает 0,1-0,3 секунды. Этого достаточно для корректировки мины. Даже на сложных целях "подсветка" длится не более 3 секунд. При этом, вероятность попадания мины в круг диаметром 2-3 метра составляет 80-90%. А в самом начале статьи были описаны впечатления от воронки после взрыва обычной мины из "Тюльпана".
Сегодня увидеть "Тюльпан" в частях и соединениях сложновато. Большая часть этого вооружения находится на консервации. Но иногда, совершенно неожиданно, "Тюльпаны" "проявляются". Как это случилось, к примеру, на Донбассе.
Заканчивая рассказ о самом мощном из ныне существующих в мире миномете, хочется высказать восхищение перед конструкторами, инженерами, техниками, рабочими, которые смогли создать такое вооружение.
А жизнь 2С4 "Тюльпан" не закончилась. И ещё долго не закончится. С 2017 года те минометы, что находятся на вооружении, модернизировали. А это самый лучший показатель нужности этого оружия и сегодня, и завтра...
