Приспособление для торцевания под углом 45 градусов
Всем привет! Расскажу небольшую предысторию, которая и привела меня к созданию подобной приблуды. Сейчас нахожусь в процессе создания тумбы под телевизор. Пока выбирал дизайн и продумывал соединения упёрся в то, что тумба будет длинной (от 1.5 метра), и запилить корпус на ус, как это было сделано в этажерке, я не смогу. Мне просто не на чем запилить 45 градусов на такой длинной детали. На столе круглопила она не поместится между диском и параллельным упором, а погружной пилы с направляющей шиной у меня пока нет.
Возможно, как вариант, это можно было бы сделать на моей ЧПУшке. Рабочее поле по длинной стороне 900 мм, на нём можно надёжно закрепить через прижимы заготовку, но загвоздка в том, что имеющиеся в наличии у меня V-образные фрезы с углом 45 градусов по факту не имеют ровной геометрии и идеального угла. У меня есть бошевская ручная циркулярка, но она строительного уровня, и там о пилении вдоль по упору говорить то не приходится, так как подошва не параллельна пильному диску. А поймать угол 45 градусов это вообще из разряда фантастики.

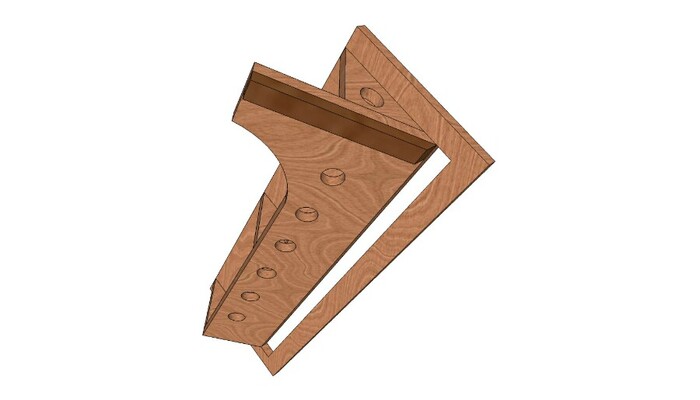

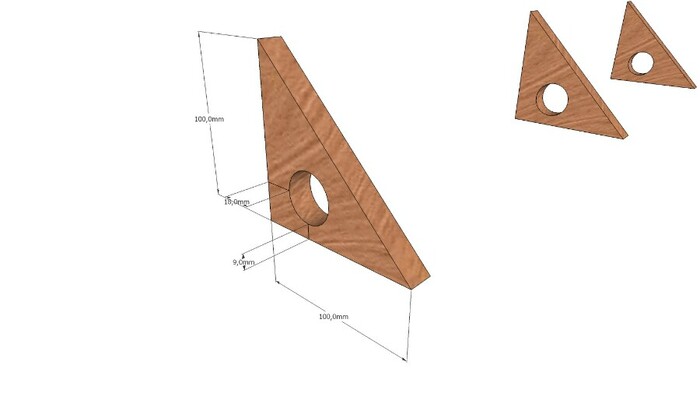

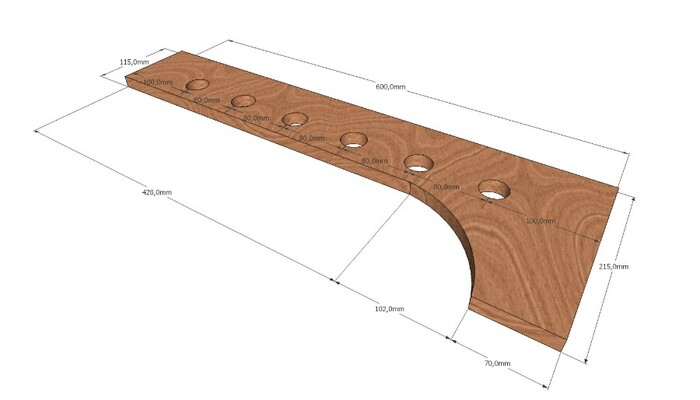

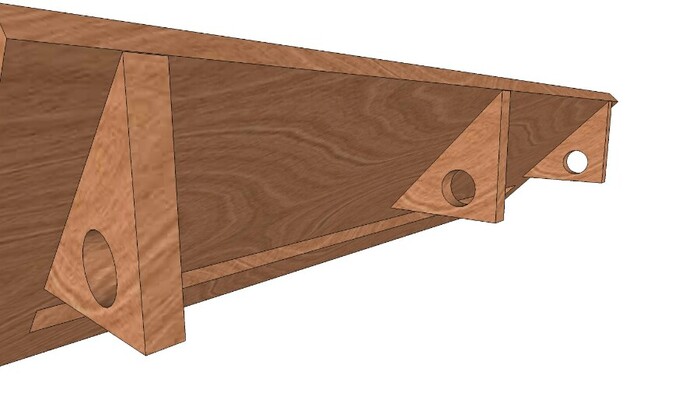

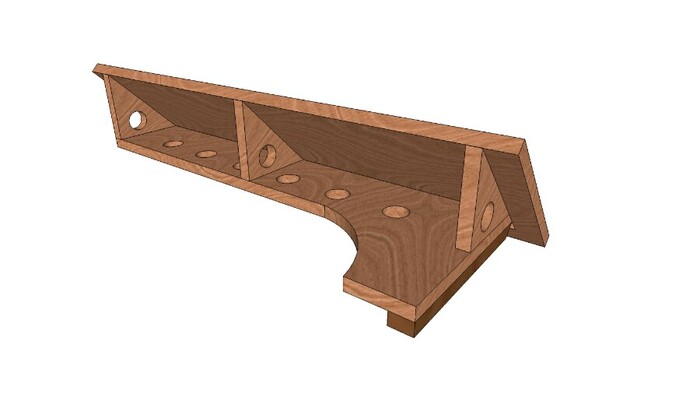

Короче, я пришел к тому, что смоделировал вот такой кондуктор для фрезера.

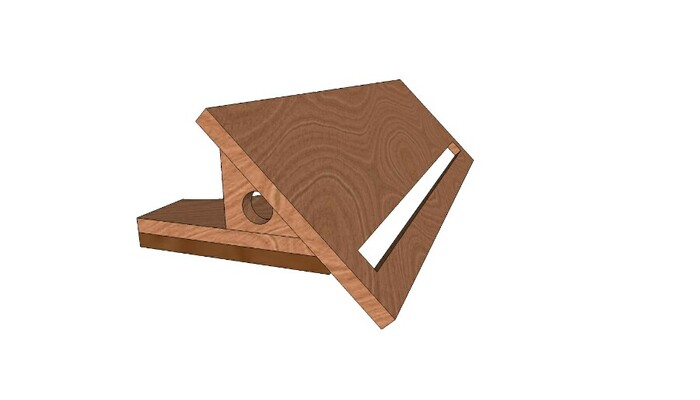

Базовая плоскость для опоры фрезера наклонена под углом 45 градусов относительно поверхности. Работать с этим упором необходимо в паре с фрезой, которая имеет верхний обгонный подшипник.
Картинка рандомная, у меня фреза Энкор диаметром 19 мм с длинной режущих кромок 42 мм.
Подошва проектировалась под фрезу диаметром 24 мм со сменными лезвиями, длина режущей части 50 мм. Такая длина позволит свободно работать с заготовками толщиной 20 мм.
Её пока у меня нет, она едет ко мне из Китая.
Вот она

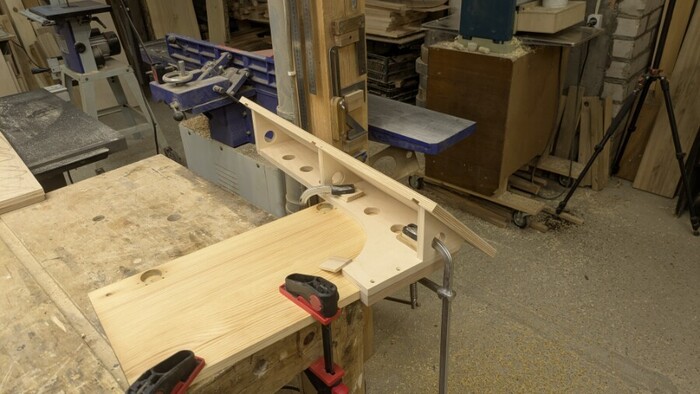

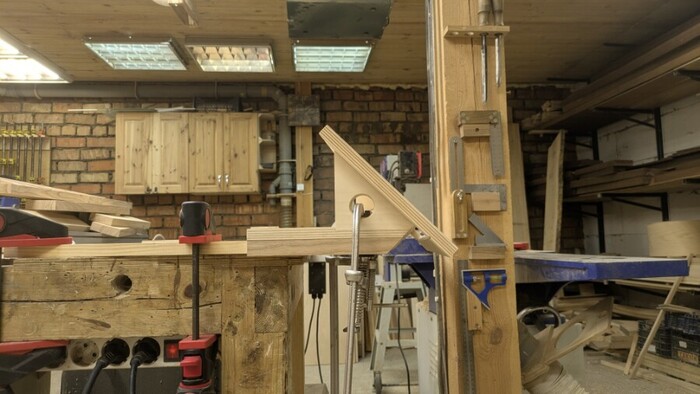

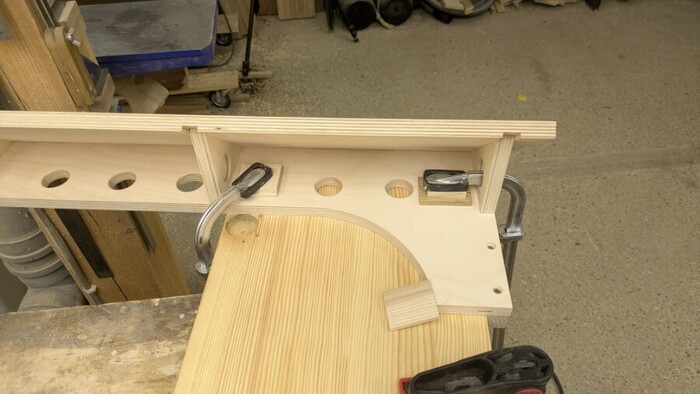

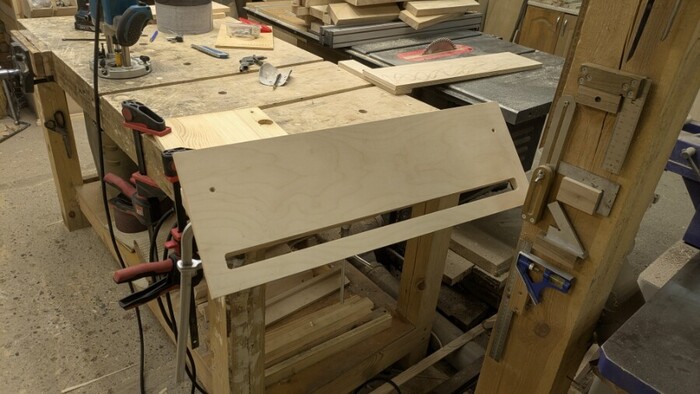

Я вырезал на ЧПУ данный упор, собрал и сегодня опробовал в работе на обрезке старого фасада, который кто-то когда-то сделал из мебельного щита.

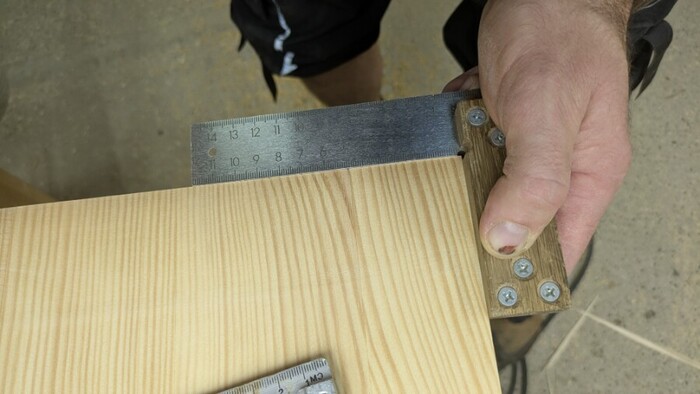

Результат превзошел все мои ожидания. Я получил чёткий угол 45 градусов по торцу, то что мне и нужно было)))
Я отпилил небольшой кусок и состыковал отфрезерованный торец
Всё сошлось без зазоров.
Делал проект в SketchUp, но как его добавить файлом в текст не знаю. Ещё есть проект в ArtCAM. Если знаете как это сделать, чтобы файл был доступен для скачивания, подскажите.
Резюмирую: голь на выдумки хитра :)
Со временем приобрету хорошую погружную пилу, а пока что выкручиваюсь как могу.
