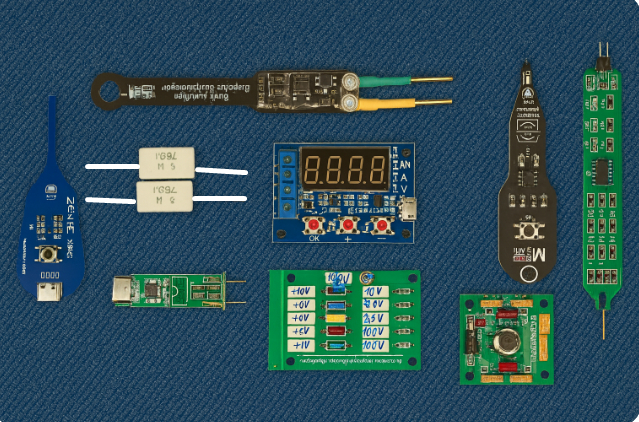

Сегодня я хочу рассказать о недорогих, но крайне полезных приборах и платках, которые могут пригодиться в любой мастерской радиолюбителя.
Речь не пойдёт о популярных мультиметрах и осциллографах — мы сосредоточимся на малоизвестных, но практичных устройствах стоимостью в пределах пяти долларов.

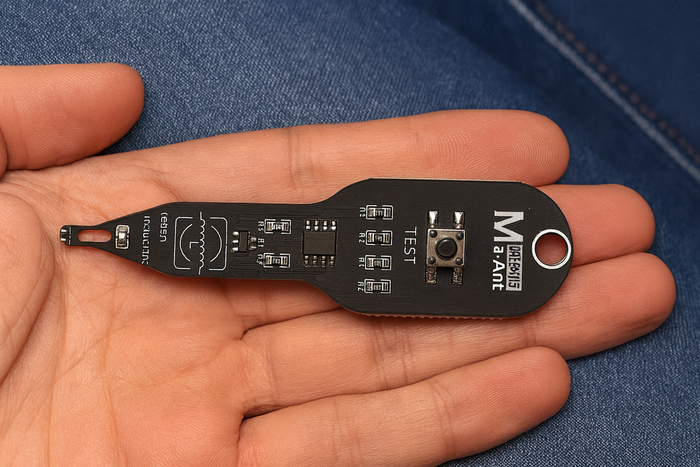

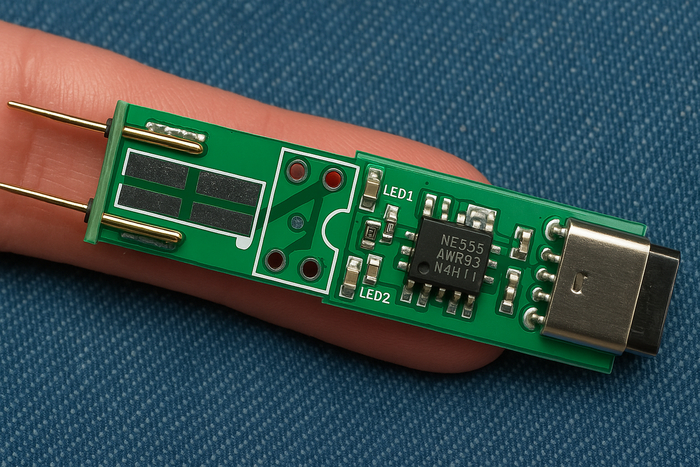

Этот прибор, несмотря на свою простоту и крайне низкую стоимость, может оказаться незаменимым помощником в мастерской. Его назначение — быстрая проверка импульсных источников питания, трансформаторов и дросселей.
В основе конструкции лежит маленькая катушка, которая улавливает электромагнитное поле при работе преобразователя. Наведённый сигнал поступает на компаратор, что исключает ложные срабатывания и обеспечивает чёткую индикацию. Светодиод либо горит, либо полностью гаснет, никаких промежуточных состояний нет.
Прибор питается от встроенного литиевого аккумулятора и работает длительное время без подзарядки. Для включения достаточно удерживать кнопку, что удобно при проверке плат.
Более простая версия пробника питается от USB Type-C и лишена компаратора, однако по практическому применению почти не уступает старшей модели.
Такой пробник позволяет оперативно проверить DC-DC преобразователи, зарядные устройства или вторичные цепи питания, и хотя полноценную диагностику он не заменит, времени и сил экономит немало.
Работая с блоками питания, всегда приходится помнить о том, что конденсаторы способны хранить заряд даже после отключения прибора от сети. Нередко это десятки или сотни вольт, которые могут стать причиной серьёзного удара током.

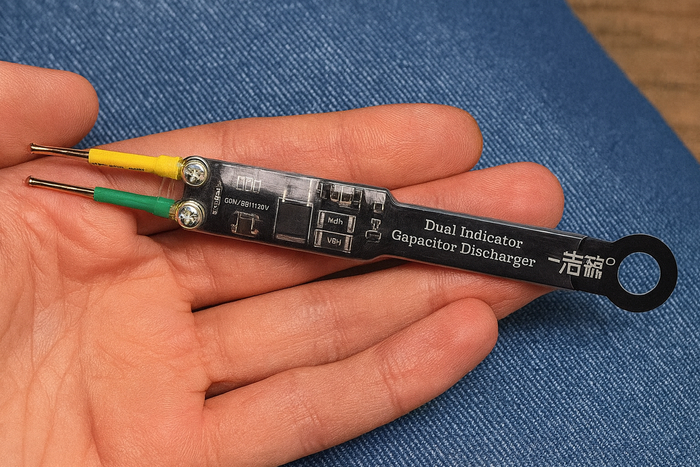

Разрядитель позволяет избавиться от этой проблемы быстро и безопасно. Он выполнен в виде компактной платы с двумя подпружиненными щупами, обеспечивающими хороший контакт.
На входе установлен выпрямитель, благодаря которому устройство одинаково работает и с переменным, и с постоянным током. Основной элемент схемы — мощный MOSFET, через который энергия конденсатора сбрасывается на нагрузочные резисторы.
Во время разряда загорается красный светодиод, а при снижении напряжения ниже сорока вольт включается зелёный индикатор. Когда остаток становится меньше пяти вольт, прибор полностью отключается.
Разряд конденсатора ёмкостью 470 мкФ при напряжении около 310 В занимает всего несколько секунд. Заявлено, что устройство выдерживает до 1000 В, однако на практике оптимально использовать его в пределах 500–600 В.
По умолчанию плата защищена термоусадкой, но для надёжности лучше поместить её в пластиковый корпус. Такой прибор не только удобнее старого метода с лампочкой накаливания, но и безопаснее, позволяя быть уверенным, что конденсатор разряжен полностью.

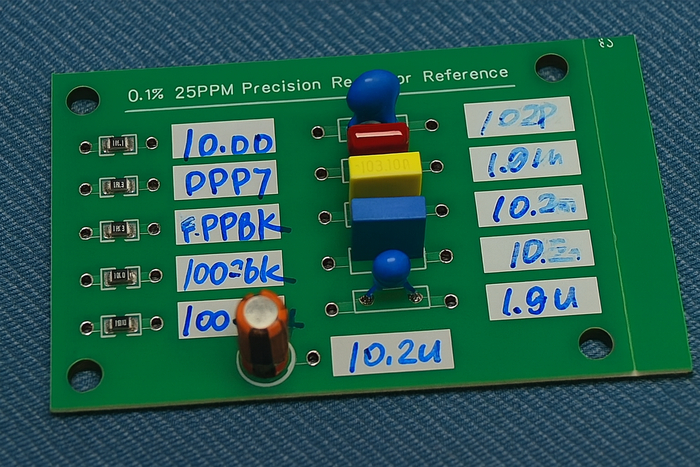

Небольшой модуль стоимостью всего несколько долларов способен серьёзно помочь при проверке точности мультиметров. На плате установлены резисторы с допуском 0,1% и низким температурным коэффициентом, а также конденсаторы различных номиналов.
Каждое значение подписано прямо на плате, а производители нередко указывают фактические результаты измерений. Такая плата особенно полезна, если есть сомнения в показаниях бюджетных мультиметров.
Проверив их на эталонных элементах, можно сразу выявить ошибки и при необходимости провести калибровку. Конденсаторы на плате также показывают высокую стабильность, поэтому этот инструмент универсален для быстрой и наглядной проверки измерительных приборов.

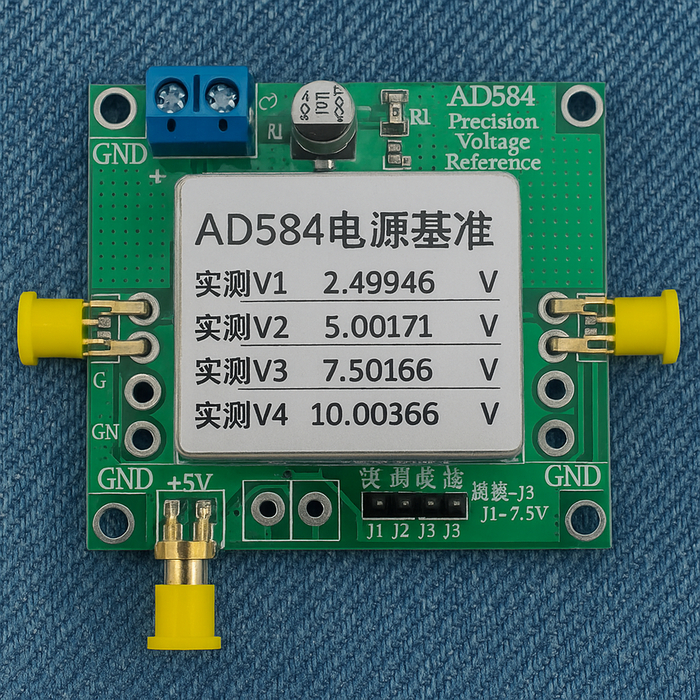

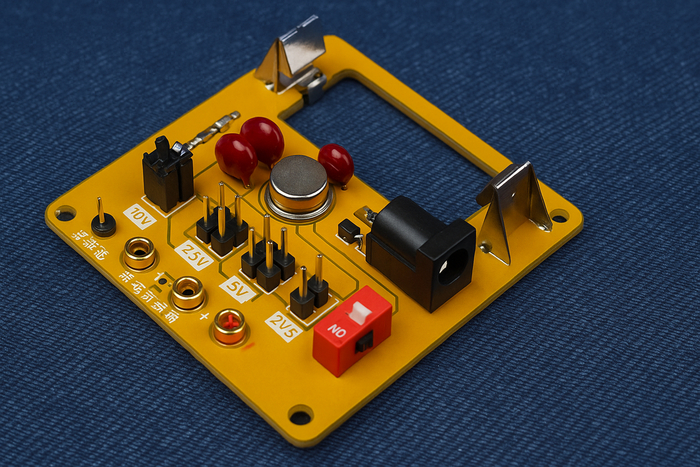

Ещё одно интересное устройство, позволяющее проверить точность мультиметров, — это плата с интегральным опорным источником напряжения AD584. Чип способен выдавать четыре фиксированных уровня: 2,5 В, 5 В, 7,5 В и 10 В.
Существуют разные варианты исполнения, включая модели с батарейным отсеком или кнопочными переключателями. Главное различие между ними заключается в классе точности микросхемы.
Лучшие результаты даёт серия с индексом L, где отклонение составляет всего несколько милливольт на 10 В. Более простые версии с маркировкой K или G могут давать отклонения до тридцати милливольт, но и этого вполне достаточно для повседневной проверки приборов.
На рынке встречаются перемаркированные экземпляры, и китайские продавцы иногда подписывают фактическое напряжение прямо на корпусе микросхемы после проверки. Даже базовая версия позволяет убедиться, что мультиметр не врёт больше, чем на один-два знака после запятой.
Для более серьёзных задач используют платы с LM399, которые дороже в несколько раз, но обеспечивают исключительную стабильность и применяются в высокоточных измерительных приборах.
При ремонте электроники часто требуется проверить исправность оптопар, и именно для этого существует специализированный тестер. Он представляет собой компактную плату, снабжённую подпружиненными контактами, в которые удобно устанавливать компоненты.
На плате предусмотрены посадочные места не только под классические DIP-корпуса, но и под SMD-детали, что делает её универсальной. В центре схемы работает генератор на базе микросхемы NE555, который создаёт импульсы и подаёт их на светодиодную часть оптопары.
Если оптопара исправна, её встроенный транзистор открывается, и второй светодиод на тестере начинает мигать. Если же транзистор замкнут, то индикатор будет гореть постоянно. При полном выходе из строя светодиод вообще не загорится.
Такая простая логика проверки экономит время, ведь не нужно вручную собирать цепь и подбирать резисторы для тестирования. С помощью этого прибора можно быстро перебрать целую партию деталей или выявить неисправный элемент прямо на плате.

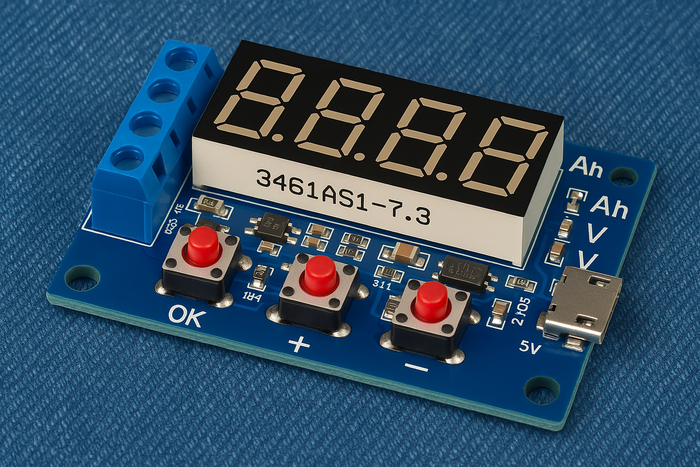

Один из самых популярных дешёвых приборов для проверки аккумуляторов носит название ZB2L3. Это устройство предназначено для определения реальной ёмкости батарей путём их полного разряда на нагрузку. Оно работает с напряжениями от одного до пятнадцати вольт и питается от 5 В через microUSB.
В комплекте обычно идут два резистора по 7,5 Ом мощностью 5 Вт, которые и служат нагрузкой. На дисплее прибора отображаются напряжение на аккумуляторе, ток разряда и накопленная ёмкость. После завершения теста выводится итоговый результат в миллиампер-часах.
Разрядный ток зависит от сопротивления нагрузки и в среднем составляет до трёх ампер. Напряжение окончания разряда можно задавать шагом в 10 мВ, что позволяет более точно контролировать процесс. Несмотря на низкую цену, устройство обладает возможностью калибровки по току и напряжению, что делает его достаточно точным для бытового применения.
Но есть и ограничения: ZB2L3 не является стабилизатором тока, поэтому в процессе теста разрядный ток постепенно уменьшается. Кроме того, отсутствует защита от переполюсовки, что требует внимательности при подключении батарей.
Тем не менее прибор остаётся самым доступным вариантом для проверки аккумуляторов и даёт понимание их реальной ёмкости без сложных измерительных комплексов.

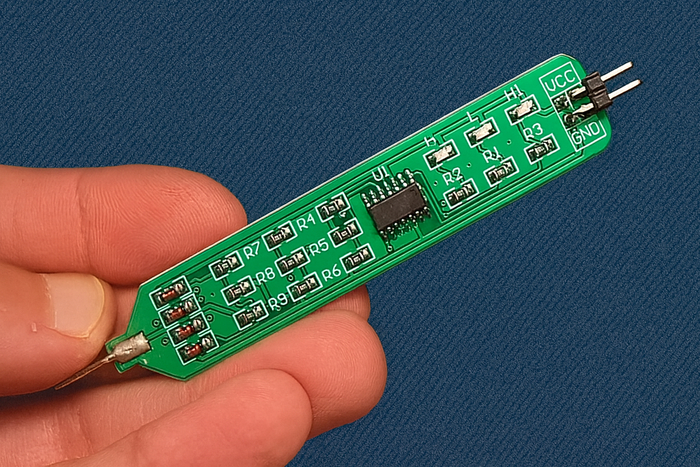

Этот инструмент пригодится при диагностике цифровых схем и плат, где важно определить наличие сигналов и их уровень. Пробник питается от того же источника, что и исследуемая плата, а в работу его вводит небольшой щуп.
Встроенные светодиоды отображают состояние сигнала: красный указывает на высокий уровень, зелёный на низкий, а синий на высокое сопротивление или неопределённое состояние.
Если же сигнал импульсный, индикаторы могут загораться одновременно, что показывает, что напряжение быстро меняется и наш глаз не успевает уловить переключение. При низкочастотных колебаниях всё видно отчётливо.
Такой пробник, конечно, не заменяет осциллографа, но позволяет мгновенно оценить наличие цифровой активности и понять, работает ли та или иная часть схемы. Особенно полезен он при ремонте плат, где нужно за считанные секунды проверить цепь на наличие управляющих сигналов.
