2033
welcome066
welcome066
Лига электриков

Как устроена Т.П.⁠⁠

7 лет назад

Решил создать пост для тех,кто всегда интересовался что же находится за закрытыми дверями трансформаторных подстанций.

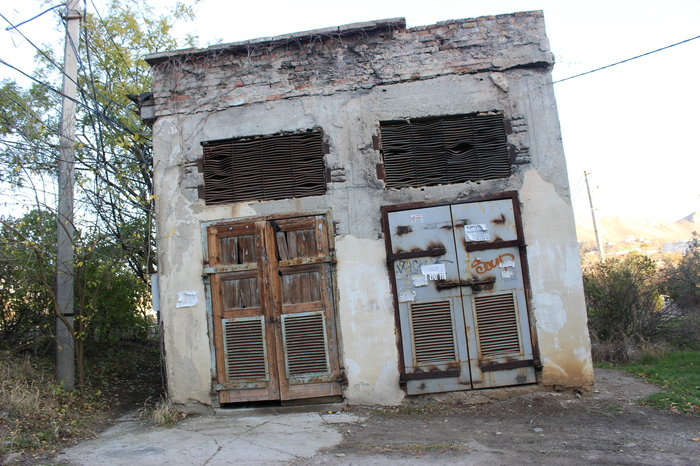

Вот одна из них.

Как вы заметили моя подстанция немного не похожа на остальные внешне.


На каждую подстанцию приходит кабель высокого напряжения с главной подстанции.

Высоковольтный кабель заходит в распределительное устройство высокого напряжения сокращенно РУВН.

Или Распределительное Устройство 6000(или 10000)в,сокращенно РУ-6кВ.

На нашей подстанции двери РУВН выглядят так:

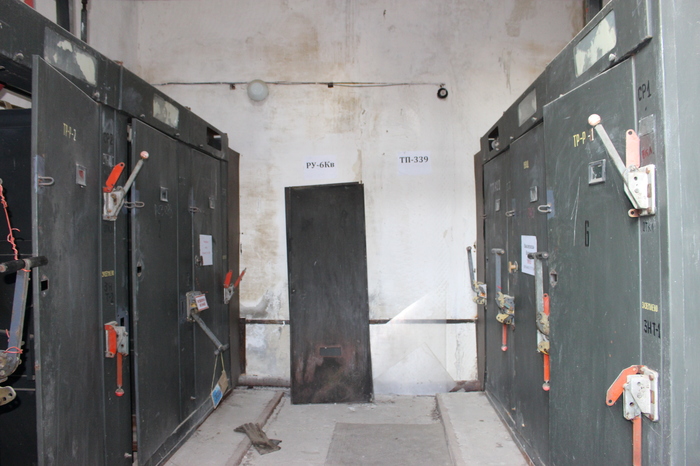

Зайдем внутрь.

Справа и слева расположены Камеры Сборные Одностороннего Обслуживания (КСО) или ячейки.

В ячейках расположены Выключатели Нагрузки (ВН),это такие большие "рубильники".Они нужны для того чтобы отключать подстанцию в случае аварии или для ремонта.


Ячейка ввода.Сюда приходит кабель с главной подстанции и через ВН напряжение расходится по другим ячейкам.Открыть этот шкаф я не могу,дверь заблокирована до тех пор пока ВН включен.

Рассмотрим другую ячейку,она отключена или как говорят энергетики "погашена".

Откроем дверь.

Снизу видим кабель приходящий на контакты ВН так называемые подвижные контакты или ножи.Они входят в верхние контакты,те черные штуки это камеры для гашения дуги.При отключении ВН под нагрузкой(когда к нему подключено какое либо оборудование) образуется искра как при сварке - дуга.Дуга из за своей температуры очень вредна для контактов-она их плавит и чтобы этого не происходило устанавливаются дугогасительные камеры.

Сверху видно окрашенные пластины - шины.они нужны для передачи и распределения энергии - по ним течет ток.Они сделаны из алюминия,но бывают и медные.

Вот шинный мост он нужен чтобы с правых ячеек электричество попадало на левые или наоборот.

Вот высокое напряжение по кабелю пришло на подстанцию попало в РУВН ,прошло через ВН,пробежало по шинам и что же дальше?

Дальше высокое напряжение попадает в сердце подстанции-трансформаторный отсек.

Их у нас два.Вот двери отсеков.

Внутри них находятся трансформаторы.Они понижают напряжение с 6000в до 380в.Они же являются источником гудения.Сфотографировать трансформаторы мне не удалось двери не открываются из за ржавых петель.

Возьмем фото из интернета.

В нашей ТП трансформаторы примерно такие же но постарше  и пострашнее.

Вот те красные кабели это кабели высокого напряжения пришедшие из РУВН с напряжением 6000 в,а кабеля справа это кабеля низкого напряжения.


Они идут вот сюда.

Распределительное Устройство Низкого Напряжения (РУНН) или РУ-0,4 кВ.

Зайдем внутрь.

Видим Главный Распределительный Щит ГРЩ.

Вот главный рубильник трансформатора 1,рассчитан на ток 1000А.

Дальние цветные шины приходят с выводов низкого напряжения трансформатора.

Неокрашенные шины идут вверх и обеспечивают питание левой стороны щита.

У этого рубильника нет рукоятки-привода.

Он выключается вручную специальной штангой.

Крюк вставляется в ушко и штанга тянется руками вниз.

Важный момент такой рубильник нельзя отключать под нагрузкой иначе будет дуга.



Вот рубильники отходящих линий. Напряжение приходит сверху с металлических шин.Проходит через медные ножи рубильника,попадает на предохранители(белые прямоугольные штуки).

Они сделаны из фарфора.Внутри фарфорового паралелепипеда проходит тонкая медная проволока которая перегорает при коротком замыкании.При перегорании предохранителя образуется дуга и чтобы ее гасить предохранитель заполнен кварцевым песком.Дальше напряжение попадает на цветные провода и уходит к потребителям через устройства учета энергии(счетчики).

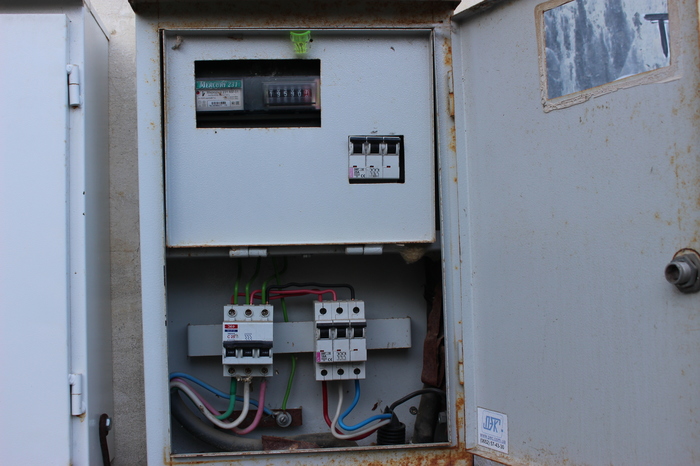

Например сюда.

Дальше электричество расходится по домам и питает ваши приборы.

В том числе и устройство с которого вы читаете этот пост.

Показать полностью 16
[моё] Трансформаторная будка Подстанция Электричество Электроэнергетика Высокое напряжение Длиннопост Работа
514
Zzzzzix

Мотор на 27 В в розетке 220 В⁠⁠

7 лет назад

Просто вспомнилось вдруг. Это случилось очень давно, когда я был ещё студентом. По ночам, вместо того чтобы спать, я паял всякие электронные штуки со светодиодами, типа цветомузыки. Купить макетки для этого было почти нереально, их очень редко можно было найти на радиорынке, краденные с заводов. Поэтому макетки я делал сам. Травил платы хлорным железом, а дырки сверлил самодельной дрелью, сделанной из авиационного электромотора на 27 Вольт, с очень плотно насаженным на вал патроном обычной дрели. Для питания дрели использовал "бытовой преобразователь" со встроенным вольтметром - такие продавались в магазине, у них были две стандартные розетки с регуляторами напряжения в каждой. Одна розетка низковольтная 0 - 50 В, другая высоковольтная 110-240 В. Розетки одинаковые. Поэтому дрель имела на проводе обычную сетевую вилку, которую я обычно включал в низковольтную розетку. И вот так я часа в 2 ночи полусонный включаю дрель в этот преобразователь. После этого время как будто замедляется, показалось что оно течёт очень медленно. Я вроде бы услышал звук, и что-то на уровне подсознания заставило меня нагнуться и выдернуть вилку... Слегка зацепив волосы, над головой пролетел патрон дрели с зажатым сверлом толщиной в один миллиметр. При этом от него было слышно гудение, то есть, он крутился вокруг своей оси. Патрон отскочил от стенки, по прямой перелетел комнату, отскочил от другой стенки как мячик, и попал в мягкое кресло, где и успокоился. Сверло, разумеется, сломано при ударе об стену. Вес патрона был грамм 150-200. Летел он со скоростью теннисного мяча после сильного атакующего удара закрытой ракеткой (у меня тогда был 2-й разряд по настольному теннису, поэтому такое сравнение). Когда я взял моторчик, он был очень горячим. Но что более всего интересно - вал, на котором ранее был насажен патрон, был согнут под углом 45°. А толщина этого вала, не халам-балам - 5-6 миллиметров, и это сталь. При этом моторчик не сгорел - когда я его включил всё-таки в 27 В, он заработал. Я потом долго в отцовском гараже выгибал обратно и выравнивал вал, но так до конца и не смог восстановить его соосность, дрель получила небольшой эксцентриситет.

Показать полностью
[моё] Дрель Высокое напряжение Текст
15
Han9over
Han9over

Прочел пост/историю "как я сгорел", и вот как то так⁠⁠

7 лет назад

Почитал тут посты от человека под ником (Звучным) Марк Твен, и впервые захотелось отписаться именно постом.


(ссылка на пост выше упомянутого https://pikabu.ru/story/kak_ya_sgorelistoriya_pyatayabez_naz... в принципе там есть остальные ссылке почитаете )


Будучи человеком не сильно эмоциональным , я следил по ходу рассказа за технической составляющей. И тут возникли вопросы даже у меня (автор упоминает о своем малом опыте и квалификации в этом деле на момент инцидента)  вопросы о возможности такого исхода.


Меня очень смутило довольно красиво построенное повествование, я решил задать вопрос своему другу , который непосредственно работает в ТЕЦ  (учились на смеженных специальностях, я автоматизация он энергетик, кафедра у нас одна была ).


(далее Я:Я , Друг:Д)


Д:НРУ б***ь нету такой х***и в официальной терминологии.


Я: (Далее я за дою тупой вопрос)


Д: Ща погодь еще не дочитал


Я: Теоретически это возможно ?


Д: нее, ну если чисто в теории, на ОООЧЕНЬ древнем распредустройстве, где масляные выключатели рядом и огорожены сеткой рабица, может и ёб***ь, если на землю включить, но это п****ц блять вопиющая халатность, как он писал ,видно соседнее присоединение с разъединителем, знает, что есть перемычка, и даже не задуматься посмотреть в сторону видно сильно ему баба нравилась, только на нее смотрел )


Я: Ради интереса зад ему после этого вопрос: " А бывали ли у вас такие случае"?


Д: Вообще у нас был случай, ну в мариупольских сетях, на 110кВ случайно уронили заземление, обожгло дугой чувака, но ничего, живой, только на руках шрамы, защиты быстро отключили, как и должны ,в принципе так ,то что он написал разве что если разорвало выключатель и горящим маслом облило.

Показать полностью
[моё] Странности Высокое напряжение Взгляд со стороны Электричество Суровые электрики Текст
8
1295
MAPK.TBEH
MAPK.TBEH
Истории из жизни

Как я сгорел.История пятая.Без названия.⁠⁠

7 лет назад

Для тех кто не читал предыдущие части.Начало здесь:


https://pikabu.ru/story/kak_ya_sgorel_istoriya_pervayaprolog...

https://pikabu.ru/story/kak_ya_sgorelistoriya_vtorayaavariya...

https://pikabu.ru/story/kak_ya_sgorelistoriya_tretyabeda_625...

https://pikabu.ru/story/kak_ya_sgorelistoriya_chetvyortayamy...



Руки горели,нет не так. РУКИ ГОРЕЛИ !!! Обожжённые лицо и ноги почти не причиняли боли, а вот руки полыхали такой болью, что казалось их поливают кипящим маслом. Из приехавшей скорой быстро выбрались врач и фельдшер. Наша медсестра вздохнула спокойней. Это специалисты, для них наш кошмар-рутина, это как для неё давление померить.

Сначала они занялись Лилей и я понял эти помогут, обязательно помогут. Никакой спешки всё деловито и по существу.

А  вот дальнейшее я помню смутно, почти как в тумане.

Видимо запас адреналина иссяк окончательно и я "поплыл".Помню что Лилю грузили в скорую, а я несмотря на укол уже нормального обезболивающего, ну наркоты какой то, скрипел зубами, чтобы не показать как мне хреново. Хотя вызывали две бригады, но решили везти нас на одной машине , первой прибывшей скорой. Лилю на носилках, ей  совсем было плохо, я боялся что она может умереть от болевого шока, но после того как ей сделали несколько уколов успокоился. Я залез в скорую и пристроился на откидном сиденье возле двери.

Но только закрыли эту дверь, как тут же мои руки полыхнули огнём.Терпеть стало совсем невмоготу и я тихонько завыл.

-Откройте пожалуйста форточку, пусть хоть ветерком руки обдувает.-Попросил я. И подумал, "а как же Лиля?" Ей лежащей на носилках было в сто крат хуже, чем мне.

Но боль уже полыхала так что кроме как о ней я думать больше ни о чём не мог.Я держал руки на холодном ветру и считал секунды, пытаясь хоть как то отвлечься.

Потом был приёмный покой в котором меня быстро пересадили на каталку, а Лилю сразу же увезли в операционную.

Не знаю как другие, а я сразу успокаиваюсь попав в больницу. Вот и сейчас я был почти равнодушен .

Одежду с меня срезали ножницами и я даже пожалел свой свитер.Жёлтенький такой из натуральной шерсти.Хотя что его жалеть, он тоже обгорел на рукавах.

Медсестра увидевшая мою руку под вспоротой одеждой, вдруг как то удивилась и сказала:-А я думала что к нам негра привезли.

-Какого ещё нахрен  негра?-не понял я.

-Да вид у вас как будто вы чернокожий,-засмущалась сестричка.

Я понял, что телефонист Ромка говоря о том как я выгляжу сильно так сука, покривил душой.Оказывается я был просто как головешка с глазами, а не  слегка пропечённое барбекю, как он говорил.

Потом была операционная, где самым запоминающимся было затачивание моего мизинца на левой руке, почему то он пострадал больше других пальцев. Хирург на живую буквально обстриг обгоревшие ткани, теперь  у меня  на левом мизинце нет папиллярных линий.Он просто гладенький. От боли я начал петь что то революционное, чтобы не материться, кроме того  орание песен мне помогает больше чем мат.

И ещё подумал:"Какое счастье что я не надел диэлектрические перчатки. Они бы приварились расплавленной резиной к моим рукам и отрывали бы их сейчас с меня, вместе с мясом, хоть в этом  повезло."

Вот так за приятными мыслями и пением мне сделали мою первую перевязку.

Когда  привезли в палату и воткнули в вену капельницу, я был уже почти в хорошем настроении. У меня иногда есть такая способность. Я отключаюсь от действительности.Ну вроде это не со мной происходит. А может , или даже скорее всего, очередной укол наркоты дал мне немного покоя.

Потом пошли первые нудные дни, когда в меня литрами вливали физраствор, глюкозу и лекарства спасая мою жизнь, мои почки и печень. Под капельницами я пролежал двое суток. Перевязки раз в неделю. Не нравились мне перевязки под общим наркозом. Какой то вкус во рту появлялся , как будто неоновую лампу жуёшь, я её конечно не жевал ни разу , но думаю если бы попробовал  вкус был бы именно такой. Во время одной из перевязок мне намазали руки какой то мазью, сказав что она немножко пощиплет, пощекочет и всё. И после которой я не встававший до этого с кровати, бегал по отделению с подвыванием, аки мастер по спортивной ходьбе и вою. Пока медсёстры не сжалились и не вкололи мне внеочередную дозу наркоты.

Ногти у меня на руках слезли со всех пальцев, кроме ногтя на большом пальце левой руки, теперь он у меня самый любимый. И  теперь я знаю почему одной из самых страшных пыток было втыкание иголок под ногти, хотя это  это знание полученное на собственном опыте мне бы нафиг и не нужно было.

В больницу ко мне с первого дня, до самой выписки, приходила моя нынешняя жена Оля.Мы познакомились буквально за три недели до аварии, перед новым годом.И когда она узнала что я обгорел, прибежала ко мне в палату. Кормила меня с ложки, руки у меня были обмотаны бинтами и даже элементарно донести ложку до рта было не просто. Ну и как  там у классика у нашего понимаете ли, у Вильяма Шекспира -"Она его за муки полюбила, а он её-за состраданье к ним".Короче не было бы счастья.

Лиля была в том же отделении, но в отдельной палате. Она лежала на животе, в специальной кровати в которой ты как бы плаваешь. Ей предстояло несколько операций по пересадке кожи. Всё из за той злосчастной, зимней куртки, которую она не одела перед переключением.

Я потом видел на фотографии что стало с моей курткой, ну это как бросить фуфайку в костёр и подождать минут пять. Её  и остатки нашей спецодежды кажется  отправили на завод, где производят подобные спецкостюмы с защитой от вольтовой дуги. Для наглядных исследований и улучшения защитных свойств.

Я не рассказал, что мы с Лилей были не первые кто горел в этом распредустройстве. За десять лет до нашей аварии был абсолютно такой же случай. Причём тоже мужчина и женщина, но на них не было спецкостюмов, их просто ещё в то время не производили и они оба погибли. Умерли от обширных ожогов в больнице, а нам повезло, мы выжили. Спасибо и низкий поклон тем кто делает подобные костюмы. Они не одну жизнь таких раздолбаев как мы с Лилей спасли.

И я часто думал по ночам, когда мне не спалось. Какие мы всё-таки везучие.

А  мужики в палате после моего рассказа об аварии сказали: "Саня ты молодец,всё правильно сделал", я сначала даже не понял о чём они.

И только когда зашёл к Лиле в палату и она прошептала: "Спасибо

Саша, что не бросил и спас меня", я даже немного обалдел и обиделся.Обалдел потому что я не думал что спасаю её, я просто делал то что должно. А обиделся потому что она  могла подумать, что я её мог бросить в том аду и убежать спасая свою шкуру. Как я бы потом жил с этим? Если бы её даже затем вытащили из этого кошмара, как бы я объяснил, почему я здоровый мужик оставил женщину, одну в беде? А не дай Бог если  она там задохнулась, что случилось бы скорее всего. Я бы что мог с этим потом жить? И мне кажется, что пойди я один к двери , или бы не дошёл, или бы дверь не смог открыть. И мы бы оба всё равно там остались.

Теперь о нашей судьбе после аварии.Я пол года провёл на больничном, получил третью группу инвалидности (рабочую) и продолжил трудиться на ТЭЦ, но перешёл в другое подразделение на РТС ( это тепловая станция) тоже высоковольтником. Где проработал ещё 8 лет, пока на очередной медкомиссии  не сказали, что  здоровье не позволяет мне работать электриком. После чего я со спокойной душой плюнул на работу и теперь наслаждаюсь долгожданным бездельем.

После того как с моего лица слезла обожжённая кожа, оказалось что я даже похорошел и помолодел  лет на пятнадцать.Вот где можно косметологам новый метод взять на вооружение.10 секунд и ты опять юн и свеж.

На лице не то что морщины пропали, даже шрамы исчезли. Просто у меня как оказалось очень хорошая,  плотная кожа, ну хоть с этим повезло. Правда форма губ и ушей изменилась,там кожа нежнее. Губы стали тонкими , а уши немного уменьшились в размерах.Но уши у человека растут всю жизнь, так что отрастут помаленьку. Вот только давление у меня теперь скачет, гипертония, это побочный эффект от ожогов.

Лиля провела в больнице намного больше времени.Операции прошли нормально , но я представляю что ей пришлось пережить.Её роскошные волосы отросли, а на руках она теперь носит перчатки, что выглядит даже стильно. Лицо немного пострадало,но при небольшом макияже практически ничего не заметно.О личной её жизни я рассказывать не буду, это не моё и не ваше дело.Скажу только что у неё всё хорошо.


Ну вот вкратце кажется и всё. Если честно то заканчивая эту маленькую повесть, мне всё больше казалось что я рассказываю о ком другом, а не о себе. Я как бы просто смотрел на эти события со стороны и был одновременно и главным героем и рассказчиком и читателем.

Спасибо и тем кто всё таки настоял на том, чтобы я рассказал эту не очень весёлую, но надеюсь всё таки оптимистическую историю.Всем удачи , добра, здоровья и берегите себя.


Ваш МАРК.ТВЕН

Показать полностью
[моё] Авария Скорая помощь Больница Электрик Высокое напряжение Текст Реальная история из жизни Память Длиннопост
96
1088
MAPK.TBEH
MAPK.TBEH
Истории из жизни

Как я сгорел.История четвёртая.Мы живы!⁠⁠

7 лет назад

Для тех кто не читал предыдущие части.Начало здесь:


https://pikabu.ru/story/kak_ya_sgorel_istoriya_pervayaprolog...


https://pikabu.ru/story/kak_ya_sgorelistoriya_vtorayaavariya...


https://pikabu.ru/story/kak_ya_sgorelistoriya_tretyabeda_625...



Лиля кричала от страшной боли, а я смотрел на её обожжённую спину и понимал, что вот сейчас ещё пара минут и действие адреналина выброшенного из моих надпочечников закончится. И я тоже начну выть.Пока терпеть было тяжело,но можно.

Ко мне подбежала наша штатная медсестра, спросила:-Саша как ты?-Я ответил: -Со мной всё нормально, сначала Лиле помогите.-

Лилечка стояла ,плакала и кричала , кричала так что хотелось заткнуть уши, стукнуться башкой о стену только бы не слышать этот крик. Наш мастер , классный мужик, которого мы все уважали и звали по простому  Федя, снял с себя куртку и прикрыл ей Лилю. Он осторожно держал её за плечи, говорил что то тихое и доброе и она стала немного успокаиваться, но боль терзала её так, что никакие слова утешения не могли ей помочь.

Мир вокруг меня казался нереальным.

"-Такого со мной не может быть, это блядский, херовый сон, это просто грёбаный, ночной кошмар",- я пытался выбраться из этого кошмара, пытался проснуться. Но нарастающая, страшная и реальная боль говорила:-Ты попал парень, ох ты и попал!

"-Интересно сколько у нас процентов ожогов?" -Я хотя и был ближе к эпицентру, но пострадал меньше.На мне всё ещё дымился несгораемый спецкостюм, прогоревший в некоторых местах до мяса. Плотная , зимняя куртка, которая спасла мою спину и в буквальном смысле жопу и которой я пытался потушить Лилю осталась в РУ, каску я сбросил там же, когда почувствовал что она  горит у меня на голове.Но на мне было ещё и хлопковое бельё, тоже из комплекта спецодежды, а вот на Лиле только комбез и лёгкая курточка,а под ней видимо нейлоновое бельё которое вспыхнув прикипело к её телу. Видел я всё очень плохо. Очки с оплавленными, пластмассовыми дужками  стали чёрными и смотреть через них было всё равно как через маску сварщика.

Но и того что я мог разглядеть мне хватало с лихвой.

Медсестра сделав какой то укол Лиле подошла ко мне.Руки у

медсестры тряслись, она была белой как мел.

"Если у неё нет хотя бы промедола, то уколы мне не помогут", подумал я.

Тут зелёнкой и анальгином не обойдёшься. Но подставил плечо. Раз человек на работе, пусть делом займётся, глядишь и успокоится. Мне прямо через одежду вкололи что то, я даже не стал спрашивать чтобы не расстраиваться.

-Лилей лучше займитесь, я в порядке.-опять сказал я и отошёл в сторонку.Я хотел позвонить сыну, телефон был в нагрудном кармане  и каким то чудом уцелел,но достать его я не мог.Руки были просто куском обожжённого мяса.

-Рома, как я выгляжу?-Спросил я у стоявшего рядом телефониста.

-Ннормально,-слегка заикаясь ответил он и добавил неестественно бодрым голосом.-Так слегка подкоптился.

-То есть на корзинку с фруктами не очень похож?

-Скорее на барбекю , -уже бодрее ответил Ромка.

-Помоги позвонить, у меня телефон в нагрудном кармане , найди там "Шурик,сын".

А вот тут память даёт сбой, я помню что смог спокойно и даже с шутками сказать сыну что у нас небольшая авария и что я некоторое время пробуду в больнице,чтобы он успокоил бабушку, что у меня вообще всё отлично.А вот держал ли я телефон в руках я не помню.Видимо нет.Потому что там было сплошное горелое мясо. Скорее всего Ромка мне его держал у такого же горелого уха.Просто это было почти последнее что я мог сделать пока не стану выть от боли,а мне хотелось чтобы сын и моя мама не волновались. А потом приехала скорая.


И опять прошу подписчиков не требовать от меня немедленно написать что было дальше, для меня это наверно первый раз когда я пытаюсь выговориться о той аварии. Забыть её у меня не получится просто потому, что глядя на свои руки я её вспоминаю наверное каждый день.

Написав очередной кусок я чувствую  какое то облегчение, но сначала мне хреново.Так что если хотите продолжения ,то не просите о нём.Я напишу.

Показать полностью
[моё] Авария Жизнь Смерть Высокое напряжение Пожар Ожог Память Реальная история из жизни Текст
78
627
MAPK.TBEH
MAPK.TBEH
Истории из жизни

Как я сгорел.История вторая.Авария первая.⁠⁠

7 лет назад

Я пришёл работать на ТЭЦ когда понял,что денег с моей прошлой работой нам сыном на жизнь не хватит,а работать на двух я уже задолбался.

Сына я растил один, моя бывшая оставив мне Сашку, гордо удалилась в новую жизнь и за 15 лет я от неё ни копейки не получил.Да я и не требовал.

А тут сын после школы поступает на бюджет в универ. На немецкий язык, у него способности к языкам.

Я подумал и перешёл с работы дежурным электриком на котельной (синекура была там просто обалденная), на ТЭЦ.Зарплата в два с лишним раза больше, а в перспективе сдав на 4 группу можно было стать старшим смены.Но и нагрузка не в пример прежней.

И ещё одна проблема, работа там другая. Если кто то думает, что работа электрика, электромонтёра, электрослесаря, или высоковольтника это одно и тоже тот глубоко ошибается.

Это как водить машину, мотоцикл, фуру, или автобус.Вроде все по дорогам ездят, а ощущение и навыки совсем другие.

Ну и мне пришлось переучиваться на другое оборудование, еженедельно сдавать экзамены и инструкции.А их простите просто дохера, если ПТБ не так сложно, то инструкции просто мозг выносят.Оборудование другое, обязанности другие.Честно говоря после того как я понял сколько мне надо будет выучить, я подумал, что лучше бы остался в своей синекуре.

Но постепенно втянулся, сдав экзамены и даже успешно "оживив Гошу (это манекен для тренировок), в начале января я приступил к своим обязанностям как полноправный член бригады.А в бригаде нас трое .Я Андрей и очень красивая, но как часто бывает не очень счастливая в личной жизни женщина Лиля. Хотя кому это я разведённый сорокапятилетний мужик говорю.

Ночная смена, я делаю обход и чувствую запах горелой изоляции.Мне кажется что он идёт из кабинетов администрации.Докладываю старшему:

-Андрей, у нас походу пожар.-Андрей бросает заполнение журналов и мы с ним начинаем скакать по этажам ,обнюхивая каждую дверь.Но понять где горит не можем, а ключей у нас естественно нет, я уже готовлюсь выбить могутным плечом самую подозрительную дверь , как вдруг в окно Андрей видит огонь на кабельной трассе, прямо возле угла НРУ.

-Сука, кабель горит!- кричит Андрей и бросается к телефону вызывать пожарных, я по винтовой лестнице спускаюсь вниз и выбегаю на улицу. Полыхает знатно,из лотков  на землю огненным дождём льётся расплавленный битум кабелей.

Начинают срабатывать защиты,Андрей и Лиля обзванивают начальство, я нацепив капюшон,это такой компактный противогаз вроде целлофанового мешка и прихватив углекислотный огнетушитель бегу в НРУ. Там уже полно дыма, я высунувшись по пояс из окна пытаюсь сбить пламя струёй углекислого газа.Какое там, до места возгорания метра два.Так попшикал немного, ну и бросил это безнадёжное дело, пошёл на улицу от греха подальше.

Приезжают пожарные, теперь  надо выполнить кучу процедур по безопасности тушения, допуску, отключениям, заземлениям приехавших машин.Но в основном это касается Андрюхи и Лилечки. Я так, на подхвате.

-Ни хера себе смена выдалась,-думаю я. Начинает приезжать начальство, короче работа кипит.

Пожарники в считанные минуты тушат огонь и проливают кабели.А теперь от весёлого как говорится, к делам нашим скорбным. Надо восстанавливать схему электропитания и хотя это опять без меня, я как уже говорил, фактически всего вторую неделю как сдал экзамены и имею всего третью группу допуска.Но беготни хватает всем, на всю ночь и ещё пол дня.

Есть такая вещь, во время аварии смену сдают не по часам, а по тому как ликвидированы последствия и нужен ли ты здесь ещё. Не до самодурства, чтобы народ от усталости не валился,а по возможностям организма и ситуации.

В общем припёрся я домой уставший как собака, но и дома толком за выходной отдохнуть не успел, как впрочем и Лиля с Андреем.

И это была первая причина той аварии , той беды которая с нами,  со мной и Лилей приключилась .

Вот тут начало истории:https://pikabu.ru/story/kak_ya_sgorel_istoriya_pervayaprolog...

Показать полностью
[моё] Авария Пожар Электрик Реальная история из жизни Работа Текст Высокое напряжение
62
753
Eltare
Лига электриков

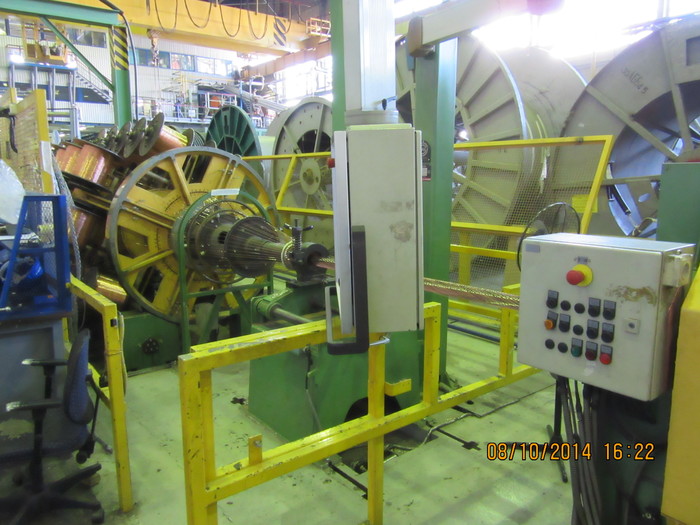

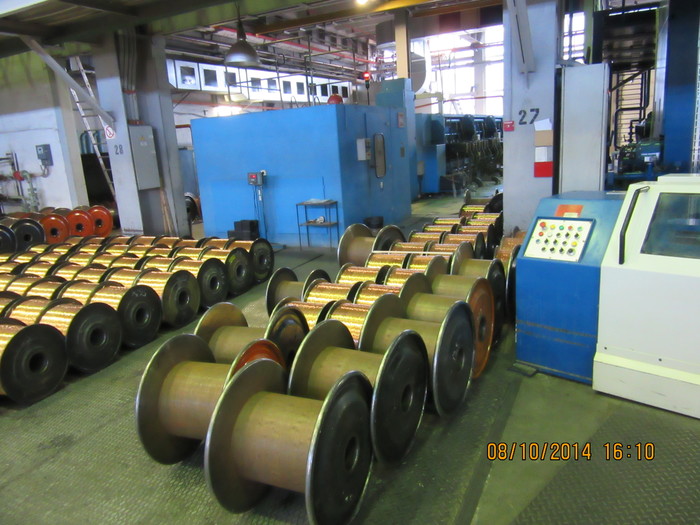

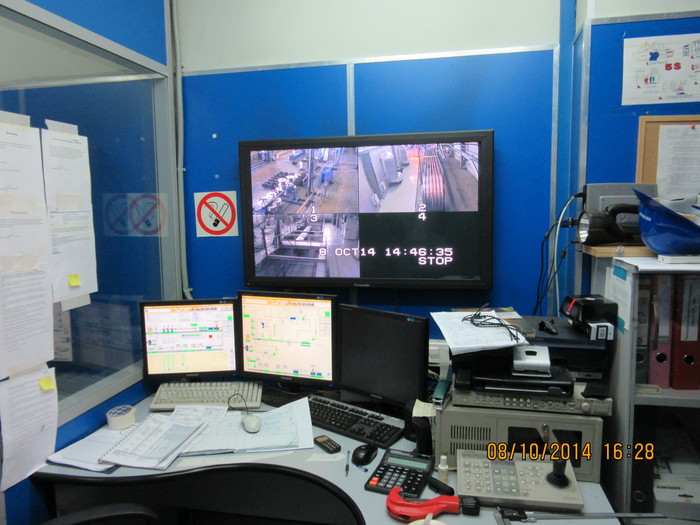

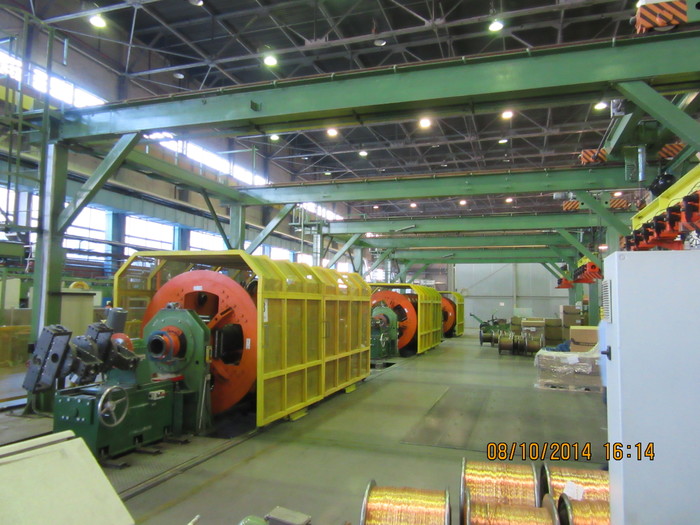

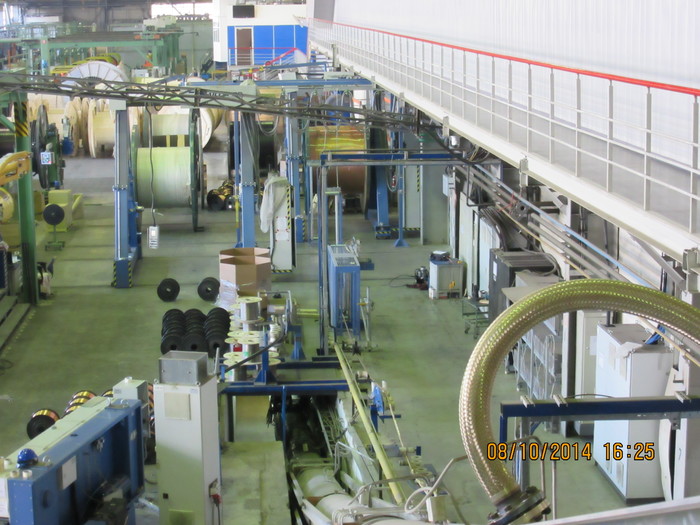

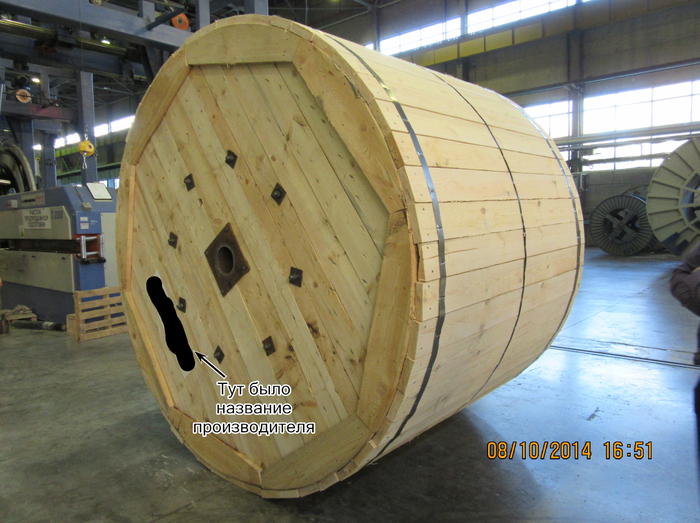

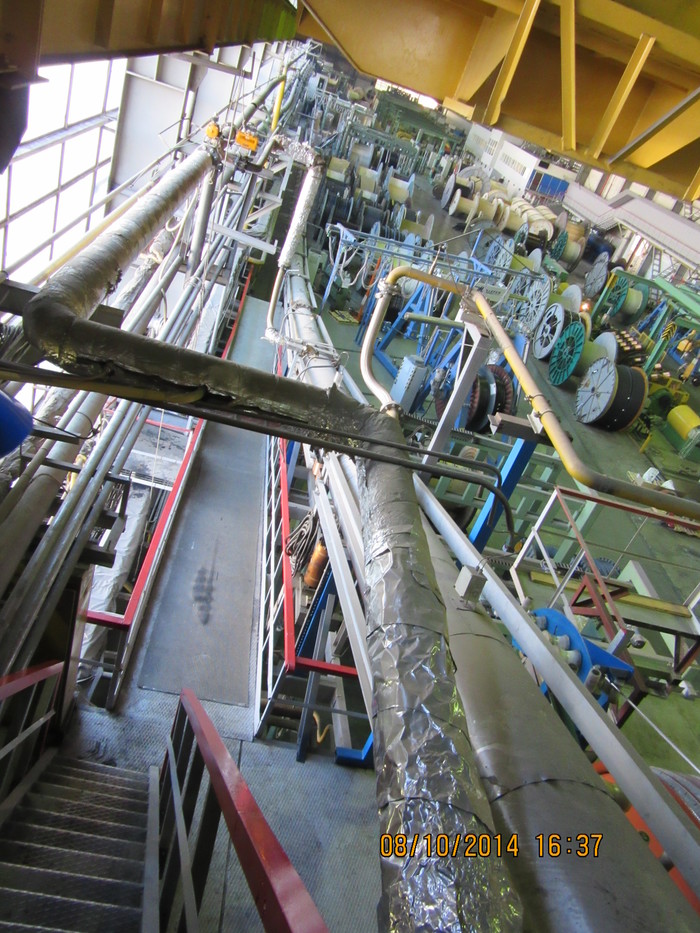

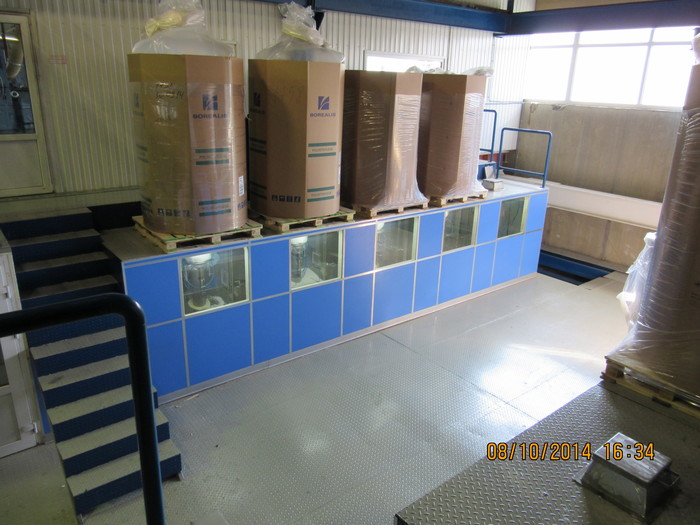

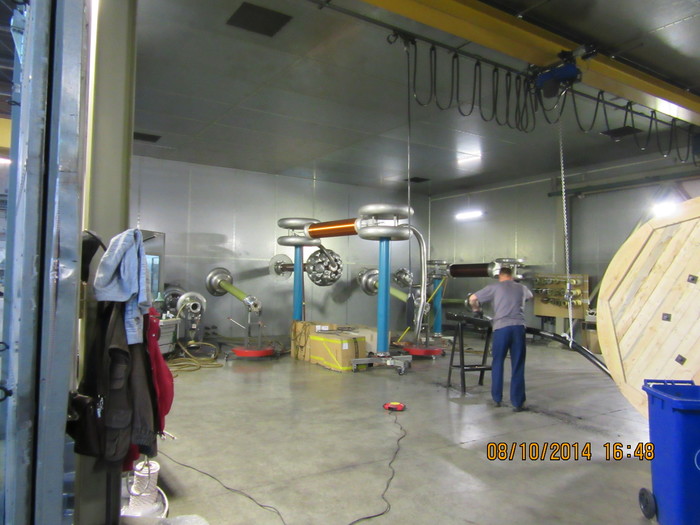

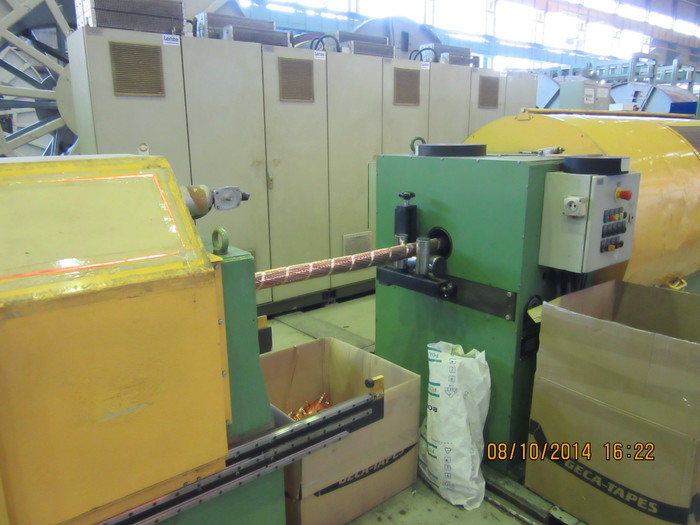

Производство кабеля высокого напряжения с изоляцией из СПЭ⁠⁠

7 лет назад

Привет всем, всё думал, чем поделиться с уважаемым сообществом - "смешные" картинки показал, горелого оборудования все, наверное, уже насмотрелись, ну и вспомнилось мне, что в архиве лежат у меня фотки после посещения завода по производству высоковольтных кабелей 110 кВ. Именно этот завод в то время мог катать и 10 кВ и 220 кВ, может и выше, но в основном "катали" 110.


Надеюсь, кому-то это интересно.


Коротко о том, зачем нужны такие кабели. Без лишних слов (фотки стырены с и-нета):

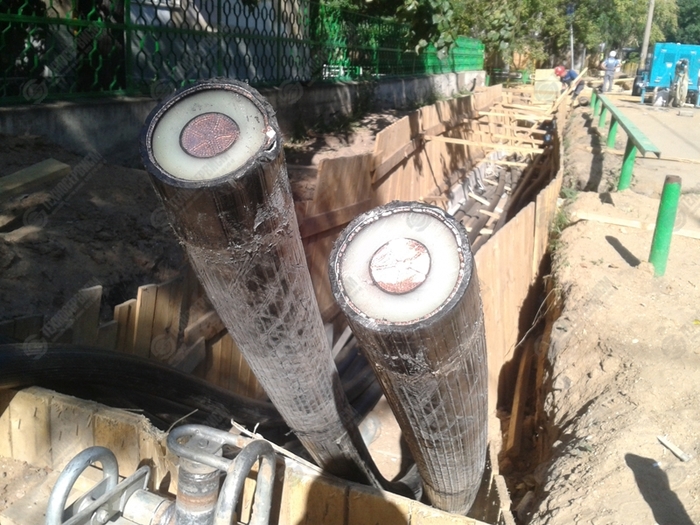

Вот так выглядят кабели 110 кВ в месте среза (фото не моё - стырено из и-нета):

- В центре - основная токоведущая жила (обычно медная, бывает и алюминий). На фото кабель собранный из секторов, но может быть обычный, привычный нам всем многопроволочный без деления на секторы;

- Черный контур непосредственно вокруг токоведущей жилы - полупроводящий слой;

- Белый и широкий слой - тот самый сшитый полиэтилен (основная изоляция кабеля);

- Снова черный - снова полупроводящий слой (иногда соседствует с другими слоями типа водоблокирующей ленты);

- Красные вкрапления дальше - так называемый "экран" (продольные проволоки, как правило, из меди, хотя встречается из алюминиевого сплава, а может отдельные "вредители" делают и просто из алюминия);

- Едва заметная узкая полоса между "экраном" и черной внешней оболочкой - алюминиевая лента, которая обеспечивает герметизацию при небольших повреждениях оболочки (иногда отсутствует);

- Черная внешняя часть - собственно, внешняя защитная оболочка. Она, кстати, должна выдерживать напряжение 10 киловольт.


Очень сложная конструкция и требует для изготовления реально высоких технологий. В "гараже" сделать такой кабель просто нереально. Не, похожий сделать - проблем нет и в домашних условиях, но сколько сотых секунд (минут, часов - вставить по вкусу) он простоит под напряжением - вопрос.


Итак, пошли на экскурсию на один из заводов нашей страны, производящих кабели 110 киловольт. Фотки даю без названий, ссылок и рекламы, только ради ознакомления с процессом, так сказать. Поэтому производителя, который пригласил нас на экскурсию и позволил сделать фотографии буду называть просто "Завод". Дальше уже пошли мои фотки.


Главное в кабеле - это проводник (основная жила и экран). Покупаются, катанка, которая на специальном станке раскатывается до строго необходимого диаметра.

На фото - катушки меди, а справа, если ничего не путаю (всё же 4 года прошло с экскурсии), аппарат по вытягиванию пришедшей на завод медной проволоки до нужного диаметра.


На момент, когда мы ходили по заводу, основные жилы не "катали", поэтому станки, собирающие основную жилу, стоят без работы. Но именно на Пикабу есть видео, как мотается жила подобными установками.

Каждый последующий станок может добавлять новый слой жилы.


Результат "сборки жилы" наматывается на здоровенный барабан. На следующем фото его видно - он справа.

Всем процессом управляет оператор с пульта, вот фотография "пункта управления процессом":

А вот и основное сырье - тот самый полиэтилен, который на заводе будут "сшивать" (чтобы он стал "сшитым полиэтиленом". Сшивают, понятно, не швеи, а химические процессы в специальных условиях на специальном оборудовании:

Внутри этой камеры всё обязано быть герметично, внутри избыточное давление (чтобы ничего лишнего не залетело внутрь) - это видно по вздувшимся емкостям с сырьем. Дело в том, что любая гадость, попавшая внутрь может стать причиной повреждения кабеля. В самом лучшем случае её забракуют на заводе (и миллионные убытки понесет завод). А убытки всегда будут миллионными - стоимость ремонта одной жилы кабеля 110 кВ превышает миллион рублей.

Идущая вниз цеха труба - как раз спуск кабеля, на которой уже наложена изоляция из полиэтилена. Опять же, если ничего не путаю, то как раз в этой трубе и заканчивается процесс "сшивки", т.е. происходит охлаждение наложенного полиэтилена в процессе его протяжки по технологической линии.


Наконец то мы дошли до оборудования, на котором в тот момент проводились работы:

Это - процесс наложения на кабель экрана (тех самых "внешних" проволочек, которые находятся за пределами основной изоляции). Кстати - сверху-слева - пульт оператора, управляющего процессом (фотка его рабочего места - выше).


А это - тот же станок, что на этой фотографии справа, но теперь он будет слева:

Здесь на экран накладывается дополнительная лента. Честно говоря, не помню, зачем именно она нужна, но накладывают её всегда или почти всегда.


Далее на кабель накладывают внешнюю оболочку (черного цвета) и по сути - кабель изготовлен. Но каждый выходящий из завода кабель в обязательном порядке должен быть испытан. Вот комната, в которой производятся эти испытания. Мы как раз наблюдаем процесс подготовки кабеля к испытаниям - работник частично снимает изоляцию для того, чтобы подключить кабель к установке.

Если кабель прошел испытания - осталась последняя операция: упаковка. Тут всё просто - барабан (как тот, который справа) заколачивают досками, доски обматывают лентой и скрепляют пломбами завода.

Готово. Кабель готов к отгрузке заказчику.


Спасибо за внимание.


ЗЫ: Баянометр выдал фотку туристов, катающихся на башне танка ;)))

Показать полностью 12
[моё] Электроэнергетика Кабель Завод Высокое напряжение Длиннопост
107
kostyushman

Высокое напряжение. Обама⁠⁠

7 лет назад

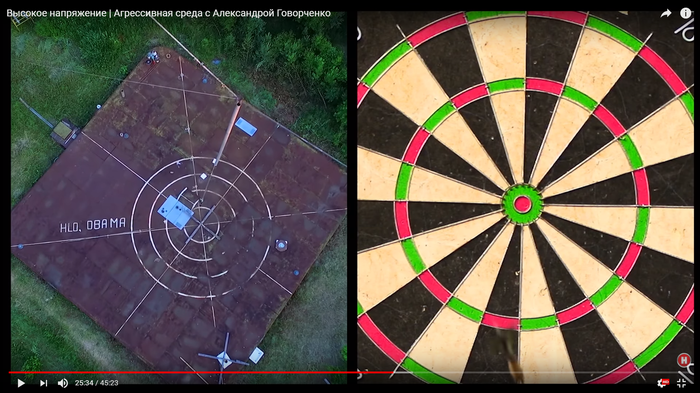

При просмотре научно-популярной передачи , увидел послание...

Высокое напряжение. Обама
Высокое напряжение Барак Обама
0
Посты не найдены
О нас
О Пикабу Контакты Реклама Сообщить об ошибке Сообщить о нарушении законодательства Отзывы и предложения Новости Пикабу Мобильное приложение RSS
Информация
Помощь Кодекс Пикабу Команда Пикабу Конфиденциальность Правила соцсети О рекомендациях О компании
Наши проекты
Блоги Работа Промокоды Игры Курсы
Партнёры
Промокоды Биг Гик Промокоды Lamoda Промокоды Мвидео Промокоды Яндекс Маркет Промокоды Пятерочка Промокоды Aroma Butik Промокоды Яндекс Путешествия Промокоды Яндекс Еда Постила Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
