Всем привет! Летом 2018 года я купил земельный участок для строительства дома, пригодного для круглогодичного проживания. Строю потихоньку своими силами, лишь изредка привлекая наемных работников, поэтому процесс не поражает своей скоростью.
На текущий момент уже готов фундамент и выложены несколько рядов несущих стен и, пока на улице зима и строительный сезон начнется только весной, я решил сделать макет своего будущего жилища.
Пока макет обладает лишь первым этажом, крыши еще нет.
Хочу рассказать, зачем мне макет.
Во-первых, это практически самый наглядный способ увидеть, каким получится дом и позволит избежать ошибков в планировке. Куда проще перенести перегородку в макете, чем ломать и строить заново вживую.
Во-вторых, создание макета позволит подсчитать необходимое количество материалов, причем с достаточно высокой точностью. Конечно, это можно сделать и на компьютере, или взять из спецификации к проекту, но свой дом я проектирую самостоятельно, отталкиваясь от желаемой планировки.
В-третьих, так проще продумать прокладку всех коммуникаций, когда весь объект перед глазами и не надо ходить из комнаты в комнату и искать, где должны выйти трубы или вентиляционные короба из соседнего помещения.
В-четвертых, расставлять мебель в таком кукольном домике это не настоящие шкафы с диванами таскать, справится даже ребенок =) Опять же, все это можно сделать и на компьютере, не спорю, но в макете нагляднее, правда мебель в масштабе тоже нужно изготовить.
В-пятых, это очень интересно и увлекательно!
В-шестых, расскажу чуть ниже.
Как видно, дом планируется небольшой, кстати, думаю делать лишь один этаж.
Дом я строю из пенополистиролбетонных блоков толщиной 300 мм, поэтому и масштаб я выбрал 1 к 20, то есть для макета нужен материал в 20 раз толще. У меня в наличии были обрезки ДСП, толщиной 16 мм. На один миллиметр толще, чем надо, но его я учитываю на штукатурку внутри помещений, так что - идеально подходит.

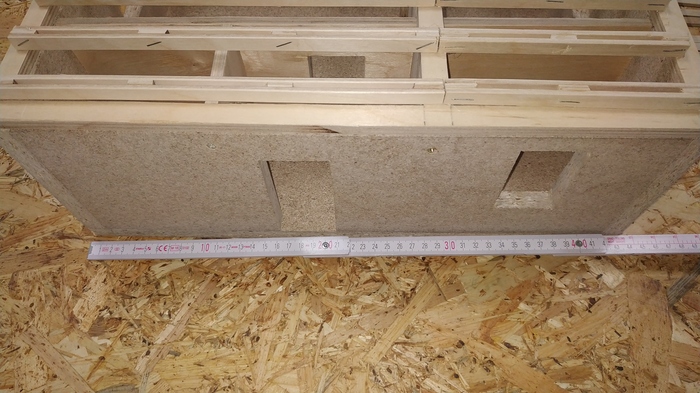

Складной метр на фото выше для масштаба
Размеры дома по наружной стороне 10 м длина, 8,7 м ширина. В масштабе, соответственно 500х435 мм. Очень удобно.
Внутренние перегородки будут из пазогребневых блоков, толщиной 100 мм и 200 мм (200 мм стена на кухне, где будут висеть кухонные шкафы, остальные перегородки 100 мм) Для этих целей подойдет фанера 5 и 10 мм соответственно. Правда, была фанера 8 мм и 12 мм, её я и использовал, правда, в одном месте придется заменить на более тонкую, по ошибке сделал перегородку в два раза толще (спальня).

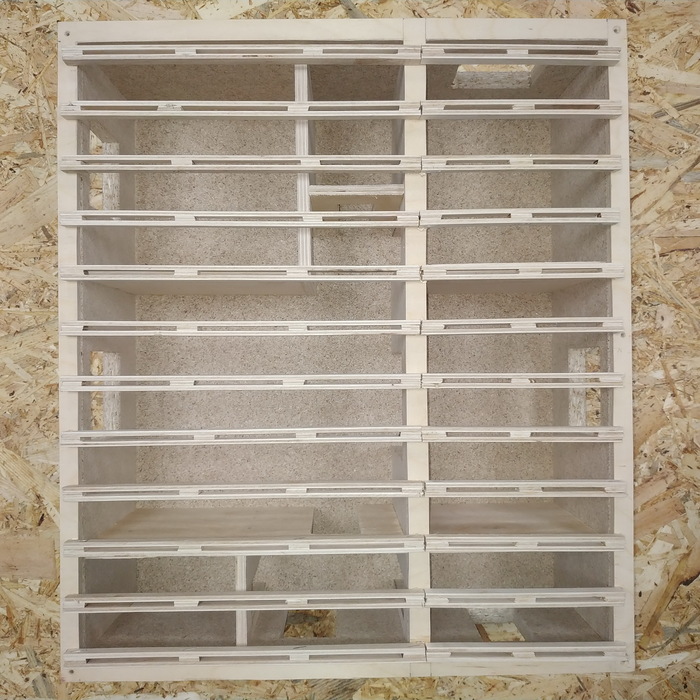

Перекрытие планирую делать из балок, собранных из доски 50х200 с прокладками. По опыту знаю, что они обладают отличной жёсткостью на изгиб и кручение. Максимальная длина балки составляет 5,5 метров, прогиба быть не должно, но это еще проверится в процессе строительства. Для макета же я использовал фанеру толщиной 3 мм, которую нарезал на полоски длиной 300 мм и шириной 10 мм. После нарезания они были ошкурены и их можно смело считать идеально подходящими по масштабу.

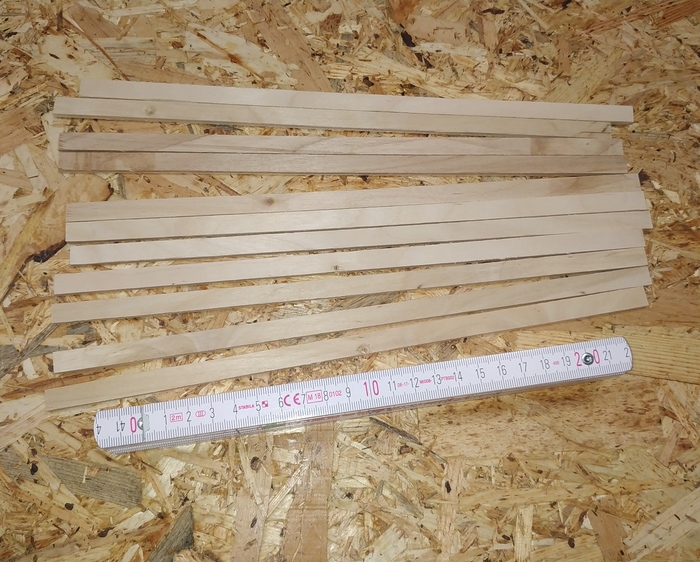

Необработанные доски 50х200х6000 в масштабе 1 к 20, складной метр, простите за каламбур, для масштаба.
Самая же главная цель создания этого макета - детальный макет крыши дома. Сейчас я хочу сделать дом одноэтажным, но крышу построить таким образом, чтобы под ней можно было разместить две комнаты, в перспективе. Я рассматриваю два варианта стропильной системы - вальмовую, то есть четырехскатную, и двускатную.
Создание макета кровли даст точное понимание, как можно вписать комнаты под крышу и превратить ее в мансарду, а кроме того, позволит узнать, где и как сделать удобную лестницу наверх. Об этом я расскажу в одном из следующих постов.
Всем добра!
