Привет!

Этот пост про изготовление своими руками шабера из вибромассажера. Но не пугайтесь я постараюсь как можно проще все объяснить.

Наверное немногие знают что такое шабер. Тем кто знает - жму руку, а для тех кто не знает, поясняю: шабер это простой слесарный инструмент для обработки металла. Особенность его в том что он способен срезать микронные слои металла. Обычно им пользуются специалисты по ремонту различных станков. У таких станков есть очень точные поверхности которые должны быть идеально плоскими, без холмиков и ямок, а также прилегать друг другу без зазора. Совсем. Что бы вы могли осознать какую точность может обеспечить шабер представьте обычного размера футбольное поле на котором нет ямок или возвышений больше 2 миллиметров. То есть оно не просто ровное, а идеально ровное.

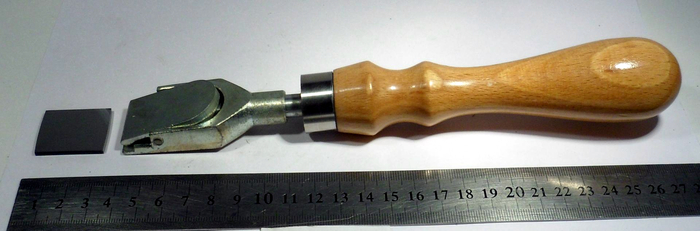

Устройство ручного шабера максимально простое. Это ручка со штоком на конце которого прикреплена твердосплавная пластина , которой и скоблят металл. Вот он кстати

Но кроме ручных шаберов есть еще электрические. Причем изготавливает их всего десяток компаний по всему миру. В СССР естественно производство механических шаберов тоже было, а теперь насколько я знаю это делать некому. Но перейдем к делу!

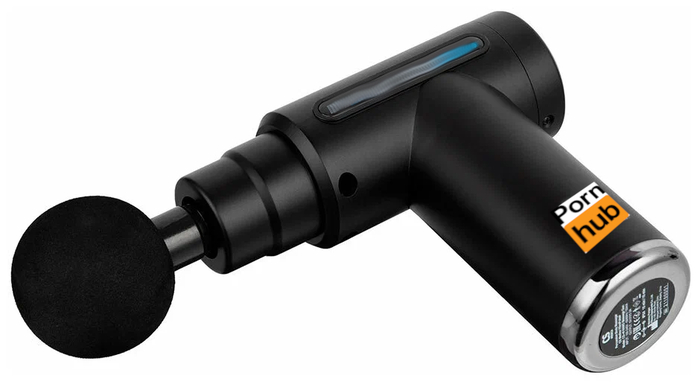

В одном из дешевых магазинов заметил я вот такой перкуссионный массажер. На коробке было куча информации вроде того какой и где можно делать им массаж, но мне друг рассказывал, что такого типа массажеры очень популярны в киноиндустрии определенного жанра :-)

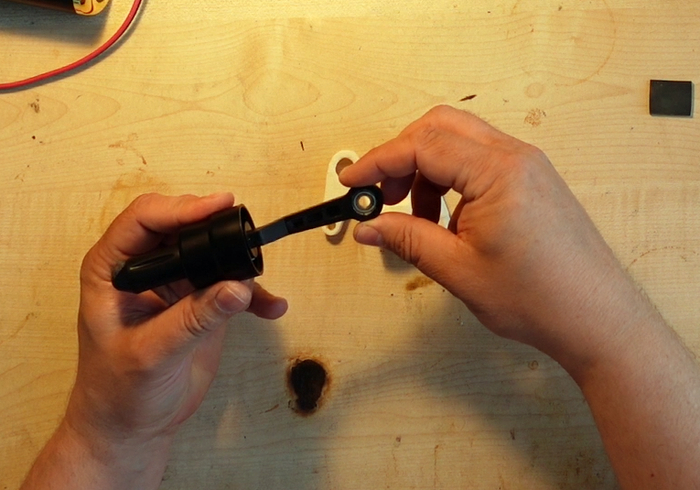

В общем увидел я его и решил "Вот он электрошабер почти готовый!" Только пластину прикрепить и все! Но не тут то было! Оказывается в таких массажерах механизм очень уж упрощенный - однозвенный.

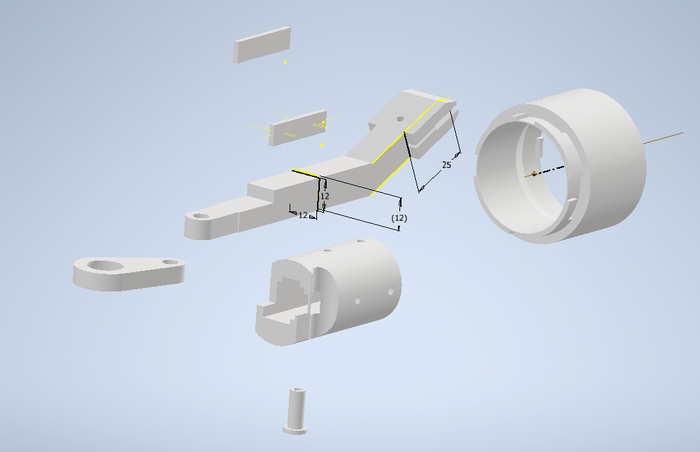

И вот этот самый шарик на конце делает не только возвратно-поступательные движения, но еще и горизонтальные. Для массажа и киноиндустрии это наверное хорошо, а вот для шабера плохо. Пластина шабера должна выполнять только возвратно-поступательные движения, иначе пластину будет закусывать (Я протестировал - инфа 100%). Пришлось рисовать и печатать собственный кривошипно - шатунный механизм на 3д принтере.

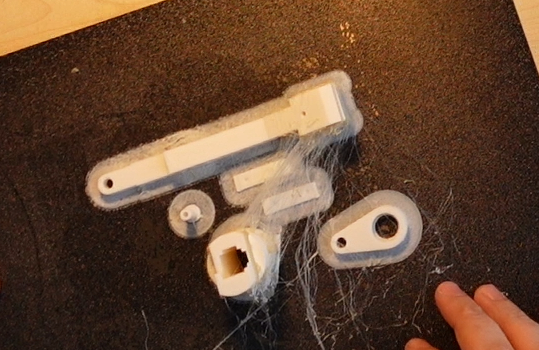

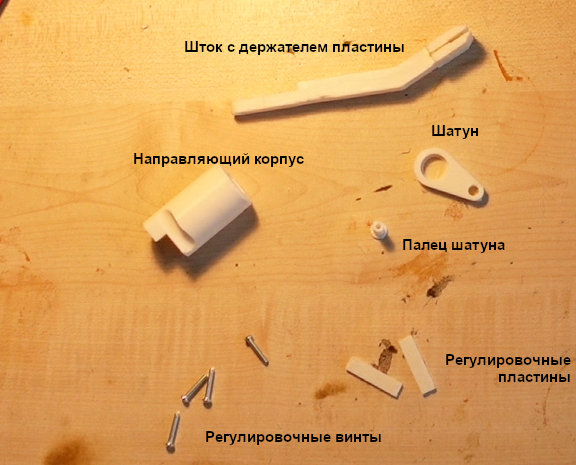

Отдираем детальки от стола, чистим, обрезаем, обрабатываем напильником, шкурим и получаем это:
(На стол прошу внимания не обращать, он для самоделок, на него и жидкий пластик проливали, и прожигали горелкой, в общем стол повидал некоторое дерьмо :-))

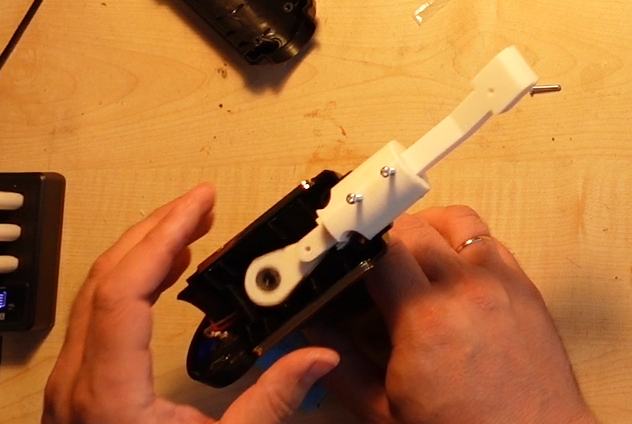

Регулировочные пластины нужны чтобы поджиманием их винтами убирать зазор между направляющим корпусом и штоком. Мне стоило больших усилий обработать их и направляющий корпус так чтобы геометрия квадратного отверстия не изменилась и пластины прилегали к штоку хорошо. Теперь устанавливаем все в корпус вибратора, регулируем прижим регулировочных пластин сначала в покое, а затем на ходу. Смазываем конечно силиконовой смазкой, вязкостью 1000.

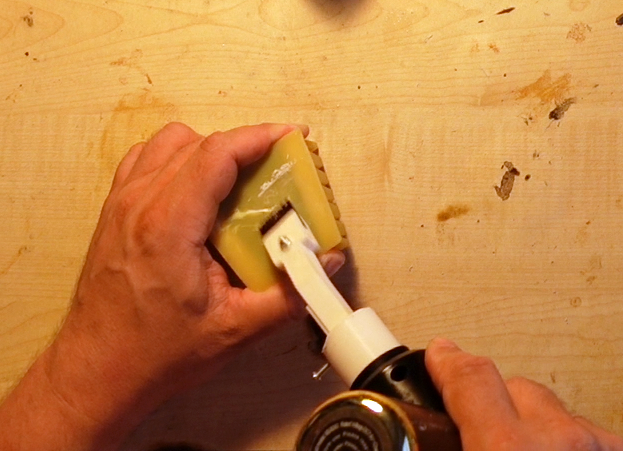

Теперь устанавливаем аккумулятор, крышку и пробуем шабрить сначала пластик

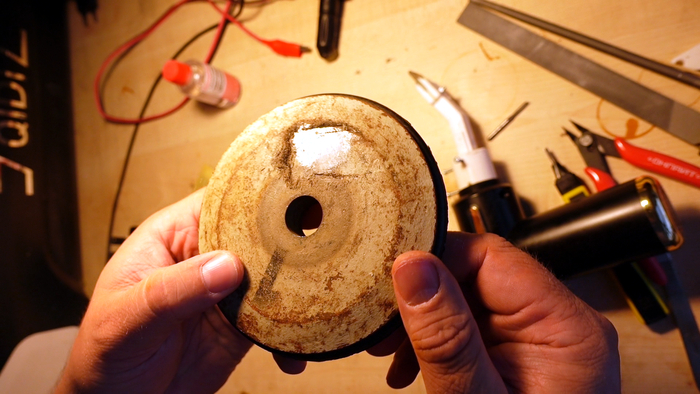

Потом чугун (это блин от гантели, может конечно сталь, но думаю все таки чугун)

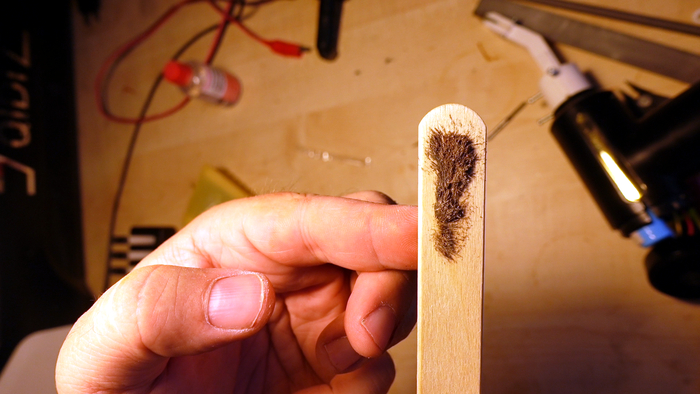

Получаются вот такие металлические опилки

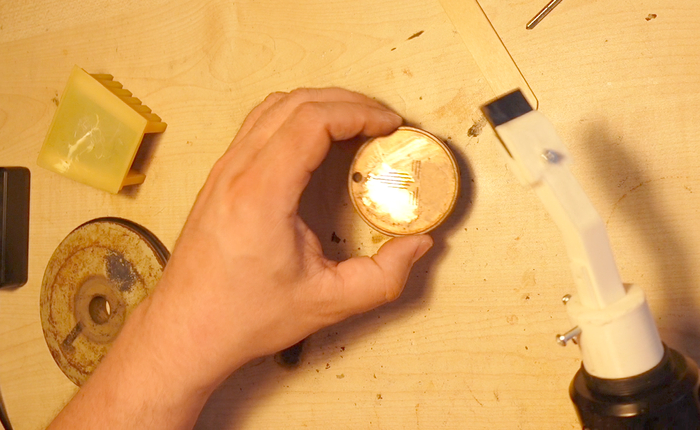

Ну и медь конечно нужно пошабрить, раз уж она под рукой оказалась!

В общем все работает довольно неплохо. Собираем корпус чтобы был нормальный внешний вид. Удлинитель корпуса пришлось печатать потому, что с моим кривошипом аккумулятор не помещался в корпус.

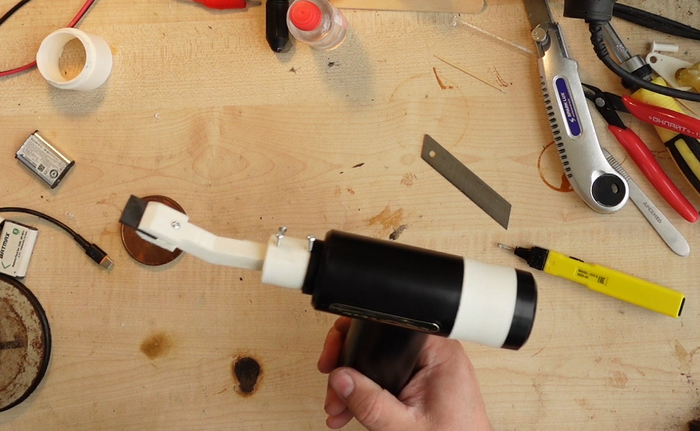

Вот такой получился электрошабер, не BIAX конечно, но и не стоит 140 000 рублей как BIAX. И да, конечно я понимаю что в пластиковыми направляющими этот шабер долго работать не будет. И шток и направляющий аппарат нужны из стали или хобя бы из бронзы. Такое конечно в планах, будет и литье и фрезеровка, но это совсем другая история! а пока у меня появился аккумуляторный электрошабер с регулировкой скорости, который черновую обработку конечно не потянет, но вот чистовую легко!
