Такая штука: заменил аккум в Doogee S60 вчера вечером, поставил заряжаться, не включая, на ночь, как советовали.

Утром включил, а сети нет. Погуглил, сам подумал. Получилось, что шлейф или антенный кабель какой-нибудь отошел или сломался.

Быстренько разобрал снова, осмотрел шлейфы, разъем радиокабеля пошевелил (черная пипуля справа внизу) - плотно сидит.

Собрал - все заработало. Но через пару часов опять проблема вылезла.

Может, кто посоветует, какой шлейф/разъем пошевелить или какие места повнимательнее осмотреть?

Впервые в жизни телефон курочил, не знаю нюансов. Дайте, пожалуйста, совет.

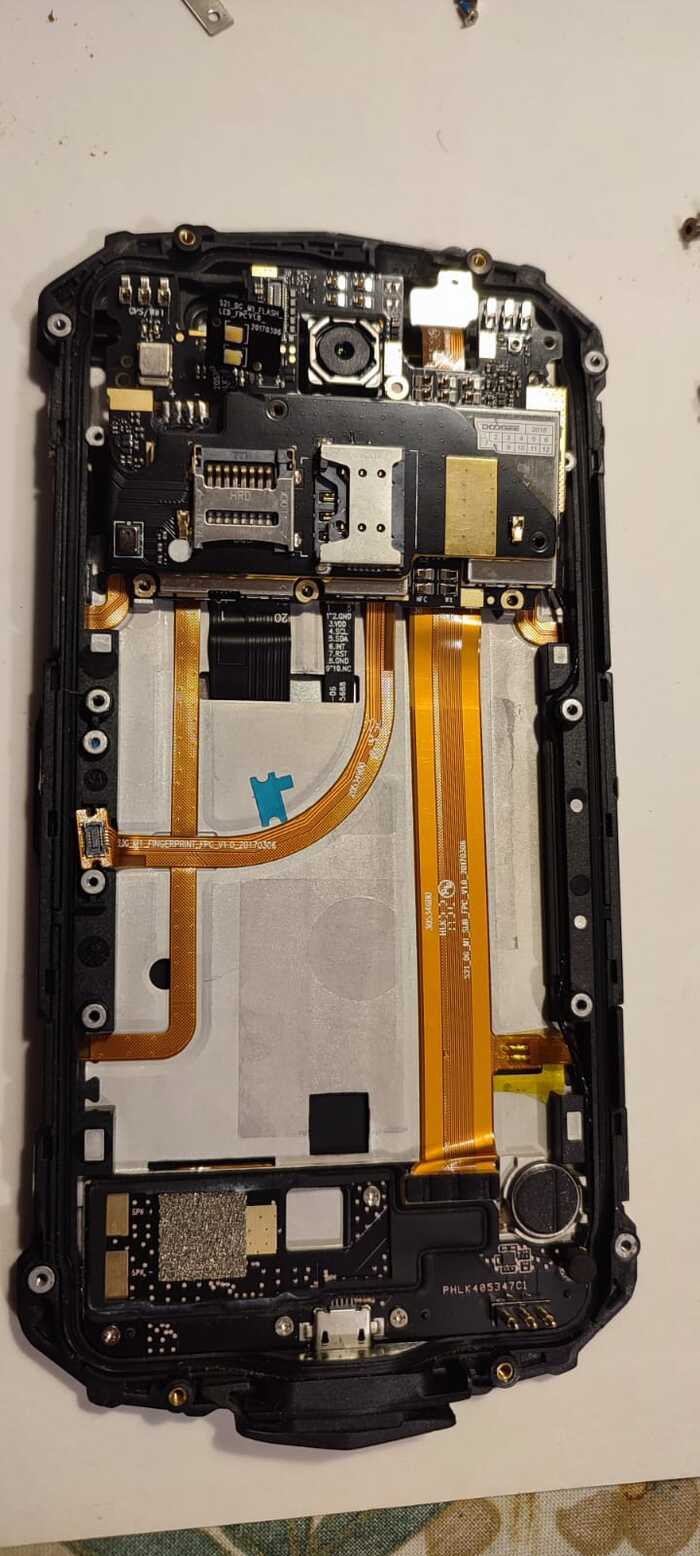

Фото делал для того, чтоб собрать в обратном порядке, так что только такие есть.

2 года назад я купил себе смартфон от компании Doogee X60L Champagne Gold за 5к рублей. Он мне очень понравился как по функционалу так и тем что там лончер стандартный андроида. Качеством я был очень доволен. Ничего не скрипело не люфтело.

Но прошлым летом он выпал из кармана и шмякнулся экраном об асфальт... итог разбито стекло сенсора, в левой части не работал сенсор полоской в пол сантиметра и по дисплею пошли тёмные пятна, сначала не большие. Так я с ним проходил еще год. Пока сенсорне начал все больше и больше подглючивать а пятно не разошлось по всему дисплею. Решил я купить к нему модуль. Заказал через один магазин, перед этим менеджеру скинул все данные о смартфоне, точную модель и серийник и еще что то там и фотку платы. Обещали что модуль подойдет и будет работать. Мне важно было чтобы модуль встал без прошивки смартфона так как на нем есть криптокошельки с привязкой и много другого софта от которого уже и не помню логинов и паролей месенджеры, (ВК от которого нет возможности восстановить данные). А также стим гвард (не хочеться получить кулдаун на торговлю в стиме на 2 недели), и мне очень важно не восстанавливать доступ ко всем программам и аккаунтам.
Но итог был печален после разборки смарта я подкинул шлейфы к мат плате, включил. Экран был хорошего качества, как у оригинала но сенсор отказался работать, я переподключил шлейфы не помогло, протер все контакты спиртом - ноль. Звонил в магазин скидал видео установки и распаковки и прошу поменять так как не работает сенсор, а они в ответ - На этих смартах после установки чтобы заработало нужно перепрошить, так как контроллер совсем другой. ТРИЖДЫБЛЯДСКАЯ ЯРОСТЬ окутала меня. Я материл магазин на чем свет стоит. Они вежливо (нет) кинули трубку.
Сейчас встал вопрос вернуть апарат в жизнеспособное состояние.
Как прошить смарт на МТК так чтобы не слетело ничего? Зашить ядро другое? Или есть возможность сделать полный бэкап рома по типу клонирования HDD с переносом системы на другой пк или новый винт как на персоналках и ноутах?
Или все же скорее всего сенсор попросту скорее мертв нежели жив?

Кому суждено быть повешенным — не утонет.

©Statham

В ремонте Doogee s60 lite, он упал и перестал включаться.

Владелец его отнес в сервис, где взяли полкило флюса, размазали по плате и хорошенько прожарили феном. Чуда почему-то не случилось, поэтому после этого выдали заключение – нужно менять материнскую плату.

Далее аппарат попал ко мне. А меня всегда интересовало, неужели хоть один телефон оживает после этих прожарок?! Это конечно риторический вопрос.

Телефон не включается, не определяется по USB, не имеет лишнего потребления, при подключении к блоку питания, а значит предстоит долгий, скрупулёзный ремонт, который возможен только в свободное от основных ремонтов время.

Сначала надо исправить то, что тут уже наремонтировали до меня. Ведь определить, что первично, а что уже последствия ремонта, не получится.

Снимаю флешку и проверяю не падает ли телефон в аварийный порт MTK USB. Тут мне не повезло, телефон не определяется компьютером. А микросхема памяти прекрасно читается и пишется на колодке программатора, а следовательно, она рабочая. Интересный факт – в брендах 3 эшелона чаще всего используются б/у EMMC, что видно по царапинам на пузе микросхемы. Нет, это не единичный случай, это закономерность.

Дальше рассматриваю самый вероятный вариант – отвал пайки под процессором после падения, поэтому выпаиваю процессор.

Несмотря на то, что скорее всего, плату жарили без соблюдения термопрофилей, я стараюсь не пренебрегать этим, пока не до конца понятно, что телефон уже не починить.

В одном из углов процессора видны следы отвалившейся пайки – это хороший знак. Можно предположить, что после установки CPU на место, ремонт успешно завершится.

Проц тут Mediatek MT6750, который достаточно хорошо прижился в бюджетных моделях

Немного о реболлинге. Телефоны много лет уже накатываю только пастой, у меня выходит ей быстрее, чем шарами, а качество такое же. Хотя думаю тут исключительно дело привычки. Устанавливаю микросхему под микроскоп, сверху кладу трафарет, совмещаю лунки и втираю паяльную пасту, излишки которой вытираю салфеткой. А потом на среднем потоке и при температуре ~220 градусов дую горячим воздухом, после чего образуются ровненькие шары.

Устанавливаю процессор по меткам на печатной плате и припаиваю на место. В состояние “до попадания в сервисы” телефон вернулся, но так и не заработал. теперь придется разбираться более углубленно.

Разумеется, именно на этот телефон нет схем, но на телефоны с похожим контроллером и процессором есть. Сразу есть небольшая загвоздка, и заключается она в том, что узнать, где нужные линии напряжения, которые формирует контроллер, можно только, если снять тот самый контроллер и вызвонить вручную куда идет каждая из необходимых шин.

Поэтому снимаю контроллер.

Распечатываю фото платы и уже там буду рисовать, где какие линии проходят.

После этого нужно будет проверить каждую из нужных линий на предмет короткого замыкания, а если и тут не повезет, то припаять контроллер и замерить по очереди, какое, из необходимых для старта напряжений, не поднимается.

Но нас ждала удача на первом этапе, потому что одна из линий, которая соединяет контроллер питания и процессор оказалась замкнутой, с сопротивлением ~2Ом. На этой шине сидит только процессор и пара конденсаторов. Для определения неисправного элемента на линии потребуется блок питания, устанавливаем на нем номинальное напряжение шины, и ограничение по току ~0.5А. После этого переделяем тепловизором неисправную деталь. В нашем случае им оказался непосредственно сам процессор.

Несмотря на то, что процессор очень популярный и у меня имелось несколько донорских плат, на которых он был, просто так его заменить нельзя. Он имеет несколько ревизий, которые несовместимы между собой. Поэтому придется “выжигать” КЗ в проце и надеяться, что он после этого еще и заработает. На ту же самую шину постепенно повышаем ток с 2А и выше, пока не пропадет замыкание.

После этого припаиваем контроллер питания и микросхему памяти. Телефон ожил, но с обрубленным функционалом: медленной зарядкой и нерабочим USB.

Далее заказываем на али нужный процессор с нужной ревизией, ждем месяц и получаем… другую ревизию (по случайному стечению обстоятельств, которая пригодится через месяц на другом телефоне). И пока наш братишка из поднебесной практикуется в красноречии и убеждении, меня в том, что это я криворукий, а не он хитрожопый, оформляю возврат. Второй раз не рискую заказывать, поэтому отдаю телефон с урезанным функционалом, но с дисконтом за ремонт.

Приходится себя убеждать в том, что подобные ремонты делаются ради скилла и более глубокого понимания принципов работы мобилок, но это не всегда так. Ведь часто сложные уникальные ремонты – это не типовая неисправность, разобравшись с которой 1 раз сможешь на ее ремонте заработать в дальнейшем, т.к чаще всего оказывается, что с такой проблемой больше ни одного устройства не попадет. Поэтому выходит, что если посчитать сколько зарабатывается в час на таких ремонтах, становится очень смешно и одновременно грустно, но пока не могу отказать себе в удовольствии тешить свое эго за счет неоправданно сложных ремонтов.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Добрый день!

Началось все с того, что решили проверить смартфон DOOGEE S60 Lite на наличие вирусов (зачем -- это длинная история, не имеющая особо отношения к делу).

Первый раз проверяли Eset Nod32 для андроида.

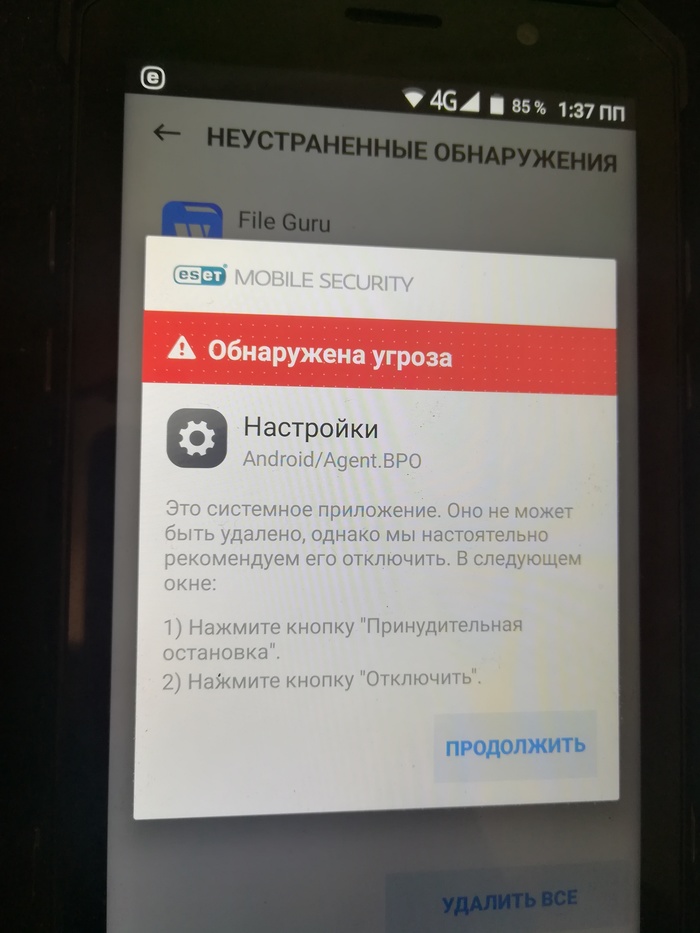

Собственно, результат на фото.

Приложение File Guru системное, и удалить его не получается.

Гугл подсказывает, что Android/Agent.BPO -- троянский троян, который обычными средствами тоже фиг удалишь.

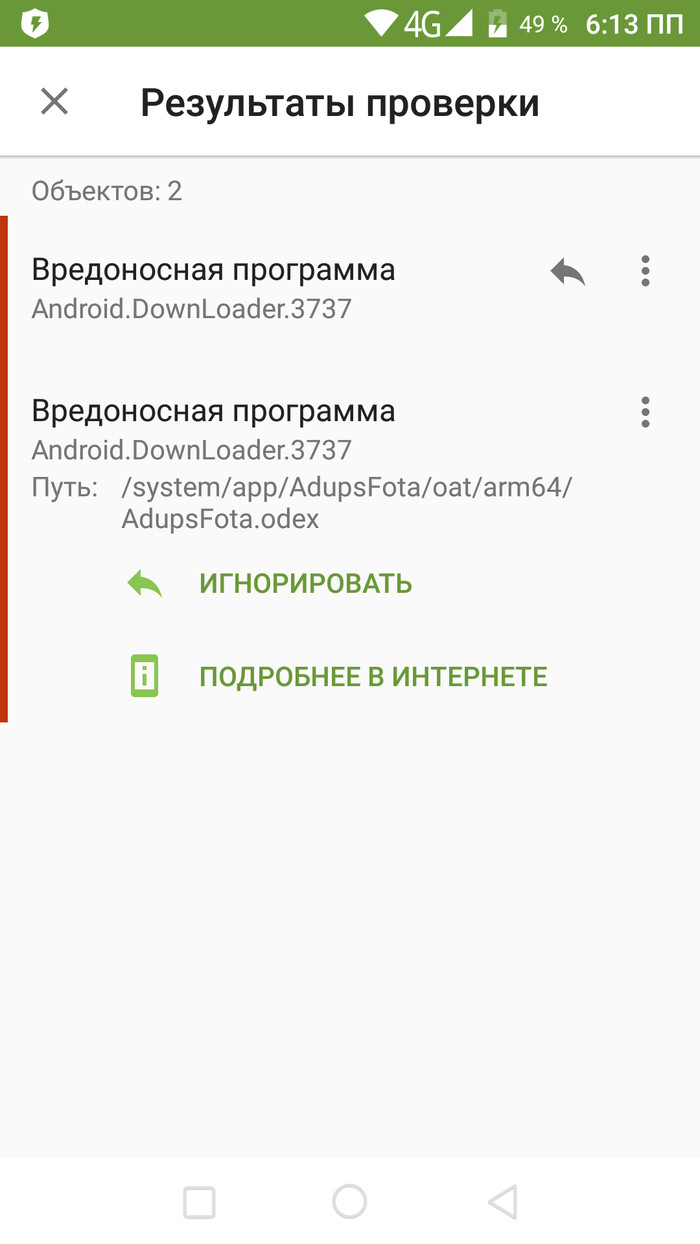

Потом, ради интереса, проверили смартфон Dr. Web'ом и Касперским.

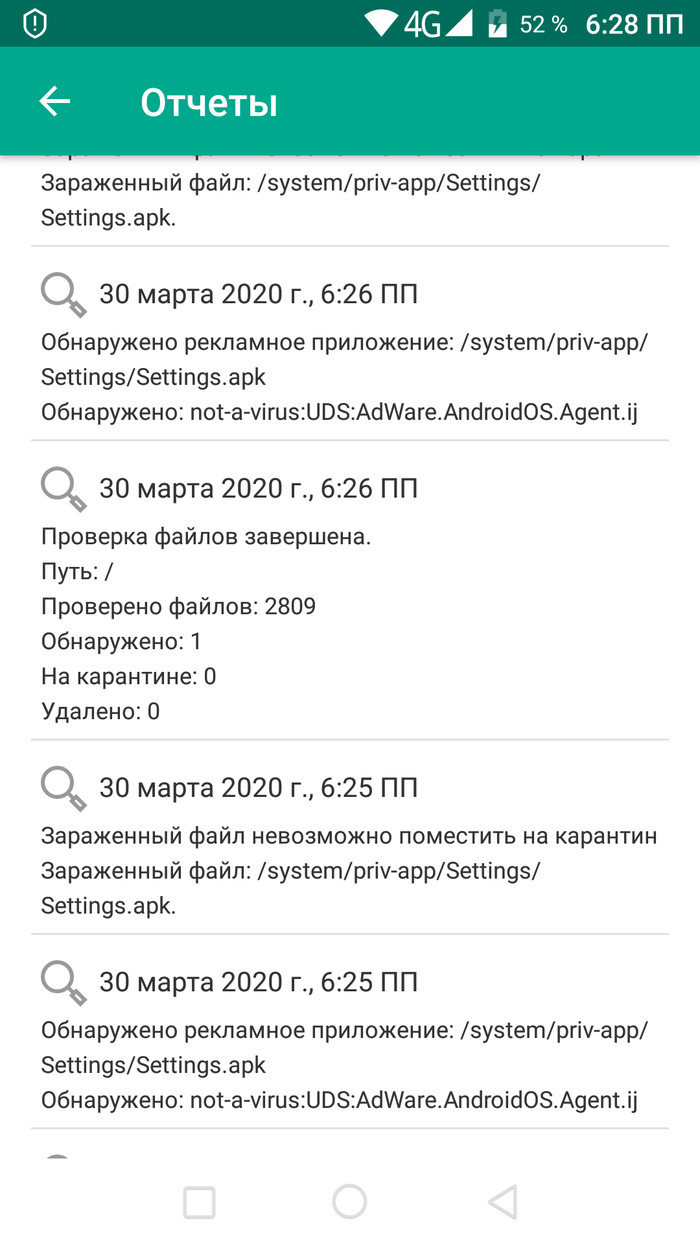

Те тоже нашли богатый улов:

Попытка сделать root-доступ ни к чему не привела, т.к. на официальном сайте производителя прошивка битая.

Обновить Андроид до 8 версии получилось успешно, но перестали работать SIM-карты (телефон их тупо не видел).

После отката обратно на 7 Андроид вся вышеописанная гоп-компания радостно активизировалась и вплоть до нынешнего момента активно жаждет крови.

Было написано письмо в компанию Doogee, но ответа от них до сих пор нет.

4pda тоже особо помочь ничем не смог, т.к. модель не сильно распространённая и кастомных ОС на неё нет.

Собственно, вопрос: пикабушники, может, сталкивался кто с этим телефоном и заразой в нём и знает, как это починить?
