Вертолет, созданный на базе AH-64 и оснащенный надвтулочной РЛС миллиметрового диапазона, получил обозначение AH-64D.
Внешне этот вариант отличается в основном более крупными отсеками радиоэлектронной аппаратуры (авионики) по обоим бортам нижней части фюзеляжа.
Характерный круглый надроторный контейнер с РЛС миллиметрового диапазона Лонгбоу (в переводе с английского - большой дольнобойный лук или арбалет) получили лишь 227 машин, которые и называются AH-64D Лонгбоу Апач - Апач с луком. Первый вертолет с системой Лонгбоу совершил первый полет 11 марта 1991 года, первый пуск ПТУР Хеллфайр произведен в мае 1995 года.
Тактические задачи первых Апачей состояли в поиске и уничтожении бронетехники противника, руководствуясь при этом правилом: стараться быть незамеченным; если заметили - не пораженным; если поразили - выжить. AH-64A успешно противостояли зенитным пулеметам и 23-мм снарядам Шилки, но с появлением на поле боя самоходных зенитных комплексов (далее СЗК) Тунгуска с 30-мм пушками и ЗУР средней дальности тезис о выживаемости в случае попадания пришлось снять. Во главу угла положили быстродействие: вертолет должен обнаружить и поразить ЗРК быстрее, чем последний сделает то же самое с ним самим, либо успеть сбежать. Учитывая, что время реакции Тунгуски составляет примерно 10 сек, AH-64D должен действовать хотя бы вдвое быстрее. Паритет достигнут и по вооружению: AH-64D получил новые ПТУР AGM-114L Хеллфайр II с повышенной до 8 км дальностью (в прессе сообщалось о 10-км досягаемости, что представляется маловероятным хотя бы из-за практически не изменившихся габаритов ракеты). Таким образом, исход поединка будут решать электроника и выучка экипажей. В частности, сообщалось, что по сравнению с AH-64A время определения и классификации целей уменьшилось на 70%. Ключевым элементом бортового радиоэлектронного оборудования является РЛС миллиметрового диапазона Longbow. Этот радар, стоимость которого составляет 2 млн.долл., работает в трех основных режимах: по наземным целям (НЦ), в режиме отслеживания рельефа местности (ОРМ) и по воздушным целям (ВЦ). В режиме НЦ на дисплеи экипажа выводится сектор по 45 влево-вправо от направления полета. В пределах этой области (площадью до 54 км2) на дальностях до 10 км в автоматическом режиме обнаруживается и классифицируется до 256 целей. Определяется, что это: колесные или гусеничные машины, средства ПВО, вертолеты, самолеты.
боевая нагрузка - 771 кг на 4 узлах подвески:
16 (4х4) ПТУР AGM-114D Longbow Hellfire или
4 ПУ М260 или LAU- 61/A c 19х70-мм НУР CRV7 или Hydra70,
4 УР воздух-воздух AIM-92 Stinger или AIM-9 Sidewinder, Mistral и Sidearm ,
возможна установка УР Starstreak
Расположенный непосредственно под РЛС радиочастотный интерферометр (пассивный радар) фиксирует излучающие объекты (т.е. РЛС средств ПВО). Автоматически же выбираются наиболее опасные цели (СЗК, зенитки), которые выводятся на дисплей системы управления огнем для первоочередного поражения.
В режиме ОРМ радар позволяет совершать слепой полет на малой высоте (в тумане, дожде и пр., когда инфракрасные средства обзора неэффективны). Чтобы не забивать экран, на него выводятся лишь препятствия, равные либо превышающие высоту полета. В ВЦ-режиме радар имеет круговой обзор и способен классифицировать три вида целей: самолеты, вертолеты летящие и вертолеты зависшие. Пилот может комбинировать режимы простым переключением тумблера, например, производить поиск наземных целей при полете в режиме ОРМ.

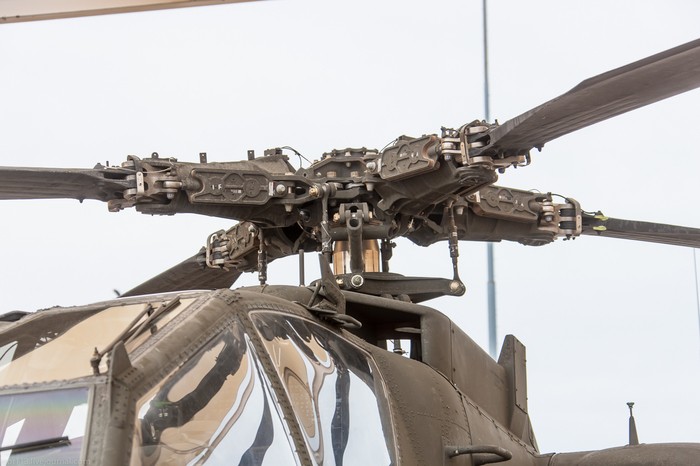

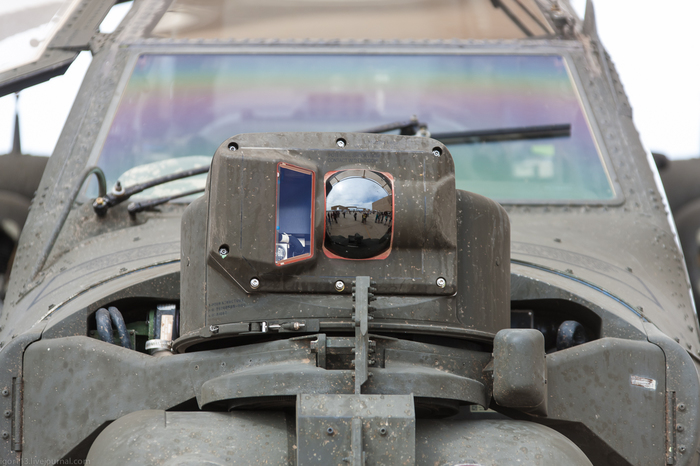

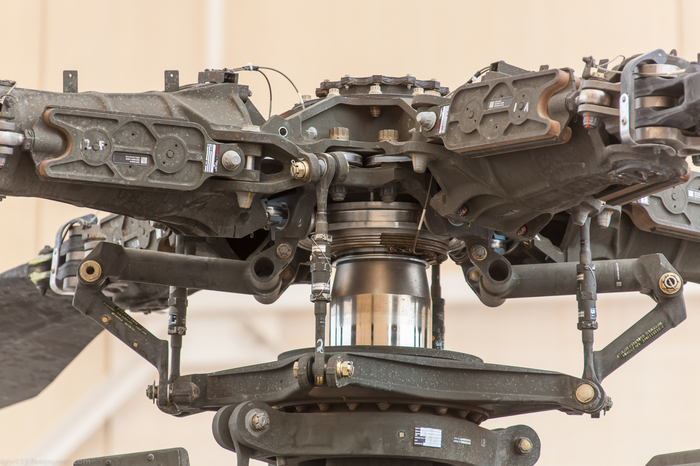

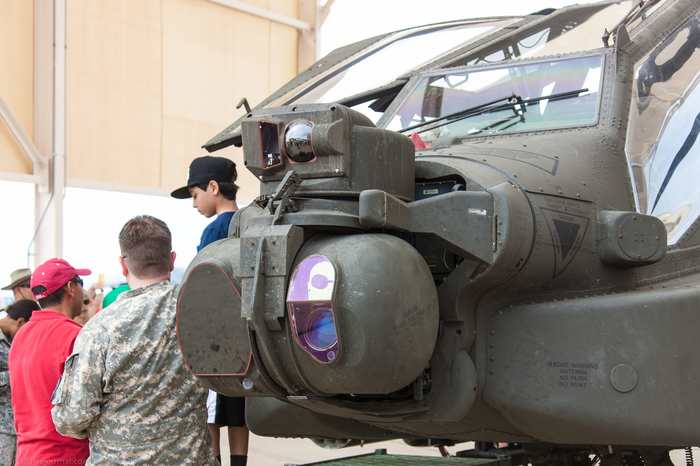

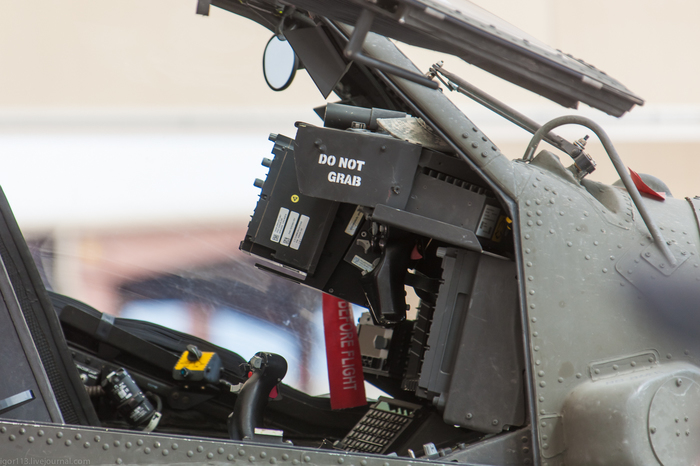

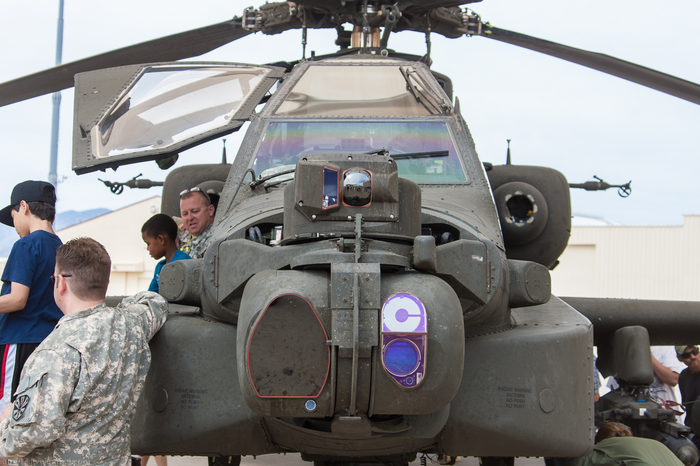

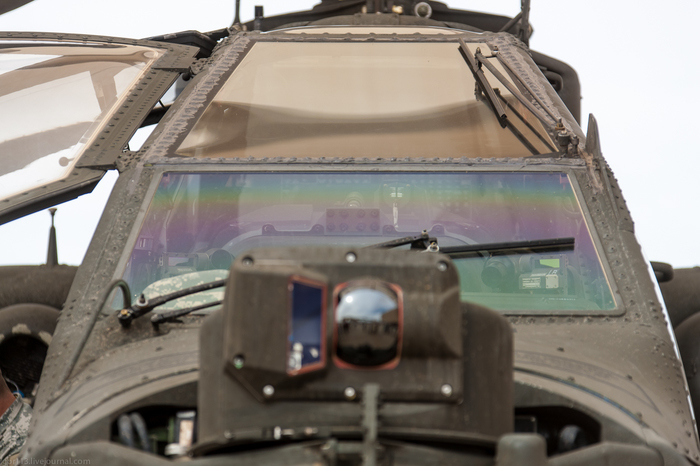

Интегрированная система управления огнем (ИСУО), кроме радара, включает и обычные подсистемы TADS, PNVS и FLIR. В плохих метеоусловиях и вне визуального контакта с целью работает РЛС, при хороших - наведение оружия производится вышеуказанными ИК и лазерными средствами. ИСУО обеспечивает и новые возможности в тактике. Например, режим захват цели после запуска позволяет лишь одному вертолету из группы наблюдать за целями и наводить ПТУР, которые остальные машины будут запускать из укрытий, вне видимости. Журнал Милитэри технолоджи охарактеризовал новую ИСУО как качественный скачок в боевой эффективности: она повышает огневые возможности при практически аналогичном вооружении в четыре, а выживаемость в семь раз, и соответственно, боевую эффективность в 4x7=28 раз.
На AH-64D устанавливается новая система опознавания (СО) свой-чужой миллиметрового диапазона, стандартизированная для всех движущихся объектов от автомашин до вертолетов и самолетов армейской авиации, которая должна исключить вероятность ударов по своим войскам. Стимулом к созданию вышеперечисленных суперсложных и сверхдорогих электронных систем послужил опыт войны с Ираком. В частности, стремление избежать той дикой неразберихи, которая царила при наступлении наземных войск антииракской коалиции. Пожалуй, это была единственная в истории война, когда потери от собственной авиации и артиллерии превысили потери от огня противника!
В состав авионики AH-64 введены также: система спутниковой навигации GPS; более мощные компьютер и программное обеспечение, стандартизированные в рамках вооруженных сил в целом и сопрягаемые с любой системой управления; оборудование постановки ИК и радиопомех. А компьютерная система самодиагностики и локализации неисправностей должна значительно уменьшить трудозатраты на обслуживание. Серийное переоборудование АН-64А в АН-64 началось на заводе фирмы Макдоннел-Дуглас Геликоптер Системз в Меса в январе 1996 г.

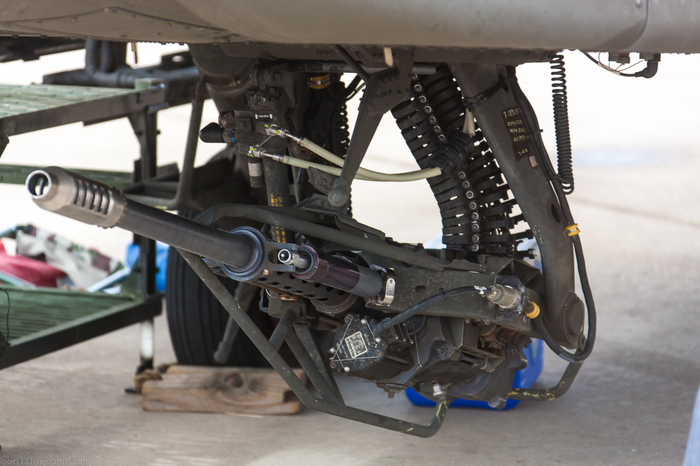

Это 30-мм пушка M230 Chain Gun с 1200 патронами.

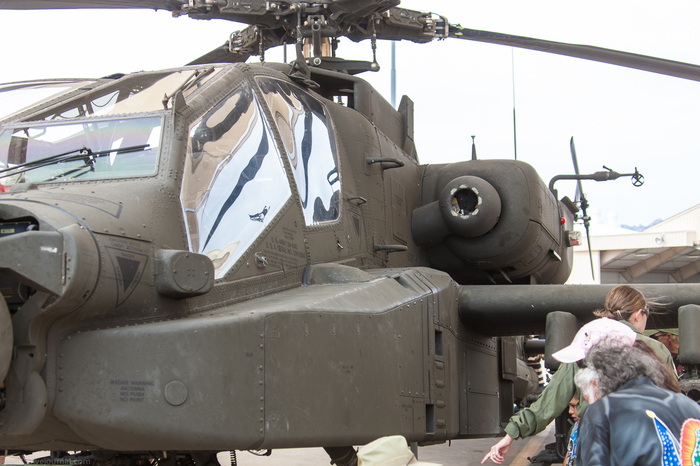

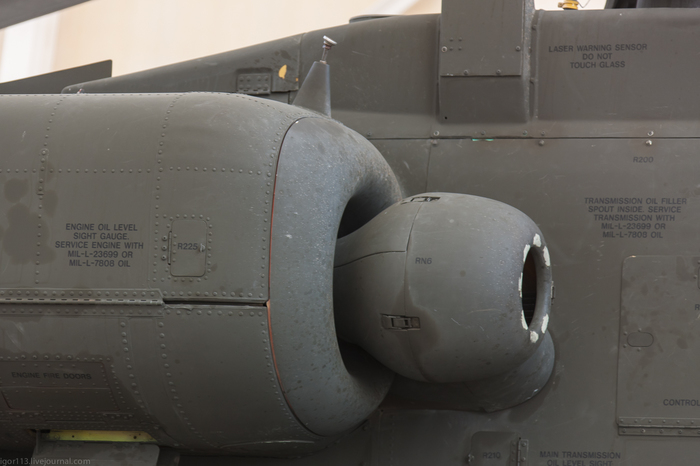

Двигателя : 2 ГТД General Electric T700-GE-701C мощностью по 1417 квт унифицированные с военно-транспортным вертолётом UH-60
ЛТХ:
Модификация AH-64D AH-64
Диаметр несущего винта, м 14.63
Диаметр рулевого винта, м 2.79
Длина полная,м 17.73
Высота ,м 4.05 3.87
Масса, кг
пустого 5352 5165
нормальная взлетная 7270
максимальная взлетная 8006
Внутренние топливо, л 1157
ПТБ, л 4 х 871
Тип двигателя 2 ГТД General Electric T700-GE-701C
Мощность, кВт 2 х 1417
Максимальная скорость, км/ч 276
Крейсерская скорость, км/ч 268
Практическая дальность, км 1900
Боевая дальность действия, км 480
Скороподъемность, м/мин 803
Продолжительность полета, ч.мин 3.10
Практический потолок, м 4465
Статический потолок, м 3206
Экипаж, чел 2
Вооружение: одна 30-мм пушка M230 Chain Gun с 1200 патронами
боевая нагрузка - 771 кг на 4 узлах подвески:
16 (4х4) ПТУР AGM-114D Longbow Hellfire или
4 ПУ М260 или LAU- 61/A c 19х70-мм НУР CRV7 или Hydra70,
4 УР воздух-воздух AIM-92 Stinger или AIM-9 Sidewinder, Mistral и Sidearm ,
возможна установка УР Starstreak
Главное достоинство БРЭО "Апач Лонгбоу" заключается в том, что к моменту достижения вертолетом оптимальной высоты для залповой стрельбы объекты поражения уже определены по степени важности и на них нацелены ракеты. БРЭО "Апача", обладая способностью определять различия между зенитными комплексами и колесными машинами, а также другими объектами поражения, значительно повышает живучесть вертолета на поле боя.
На сентябрь 2016 года база лётных происшествий содержит 152 случая потерь вертолётов AH-64 Apache. Наибольшее число случаев — по 13 — зафиксировано в 2003 и 2005 годах, во время проведения США военных операций в Ираке и Афганистане. На 2018 год является самым распространенным ударным вертолётом в мире.Произведено 2000 единиц.
