Друзья, всем привет! Прошу вашей помощи.
Поменял аккумулятор на iphone 8, он не запускается, первое время на зарядке загоралось и гасло яблоко с одинаковой периодичностью. Ввел его в режим DFU, подключил к компу, он его видит и даже начинает восстановление, но потом выдает ошибку (9) и опять перезагружается, оставаясь в DFU.
Куда копать, подскажите, пожалуйста!
... как без переноса микросхемы получить полностью функциональный аппарат.
- Берём в ремонт дорогущий iPhone 15 Pro Max.

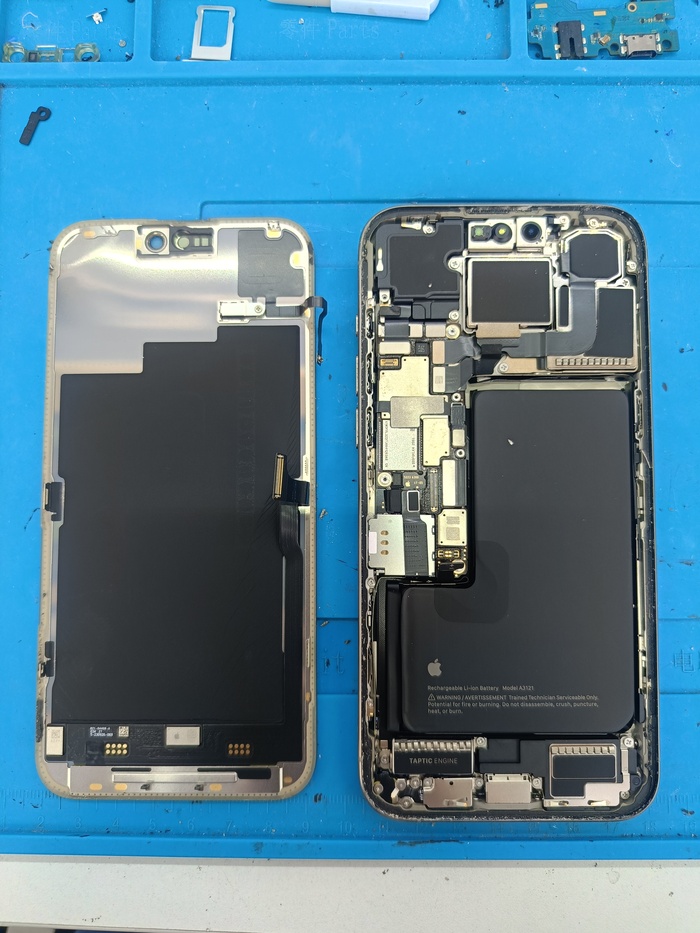

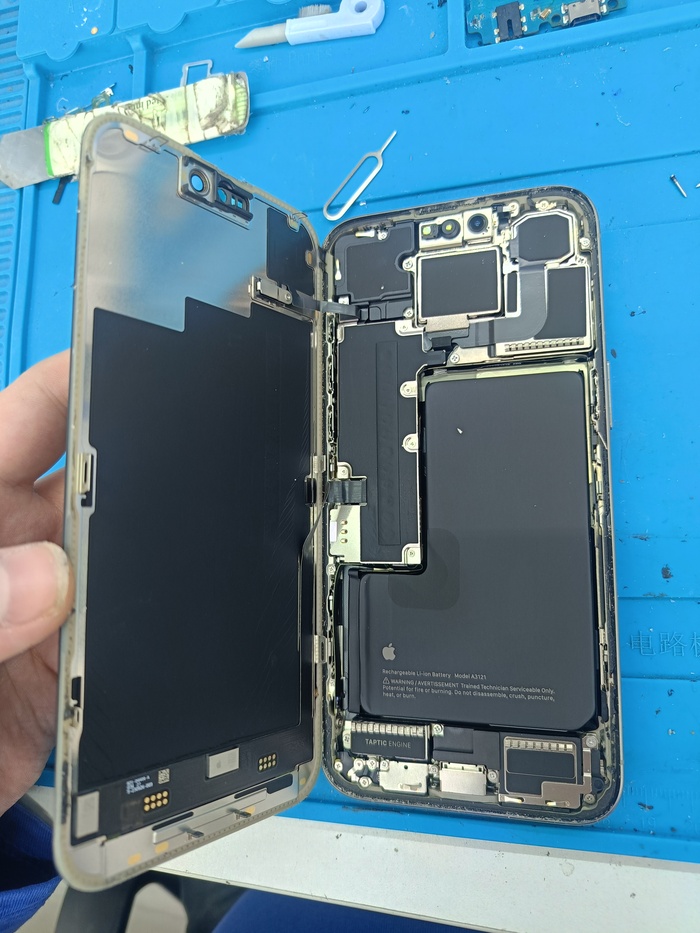

- Расколупливаем его штуковиной с присосками (если жалко дисплей то лучше пленочками срезать проклейку сначала)
Безнагревный отчпокиватель дорогущих дисплеев, с функцией создания полос при расклеенной от стекла рамке (кстати ни разу не пользовался этой функцией 🤣 )
Пишем курьеру.
Срочно нужен дисплей на iPhone 15 Pro Max
и он привозит это..

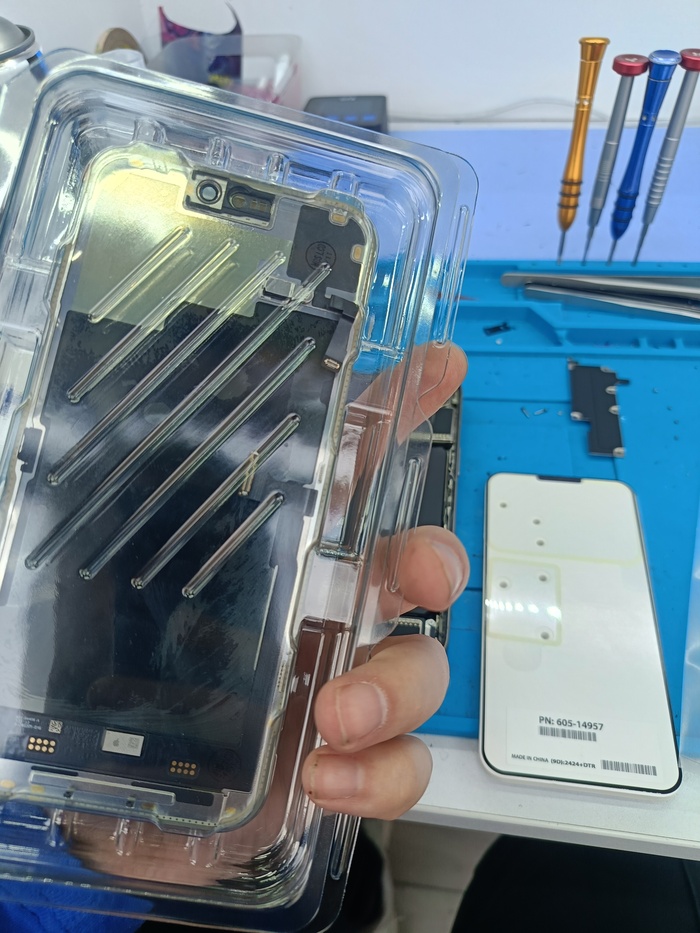

Сервисный комплект дисплея + шлейф с датчиками.
Начиная с 18 IOS, Apple позволяет убирать ошибку "Неизвестная деталь", без переноса микросхемы со старого дисплея, но для этого нужен комплект дисплей + шлейф с датчиками.
мммммм... Nice....

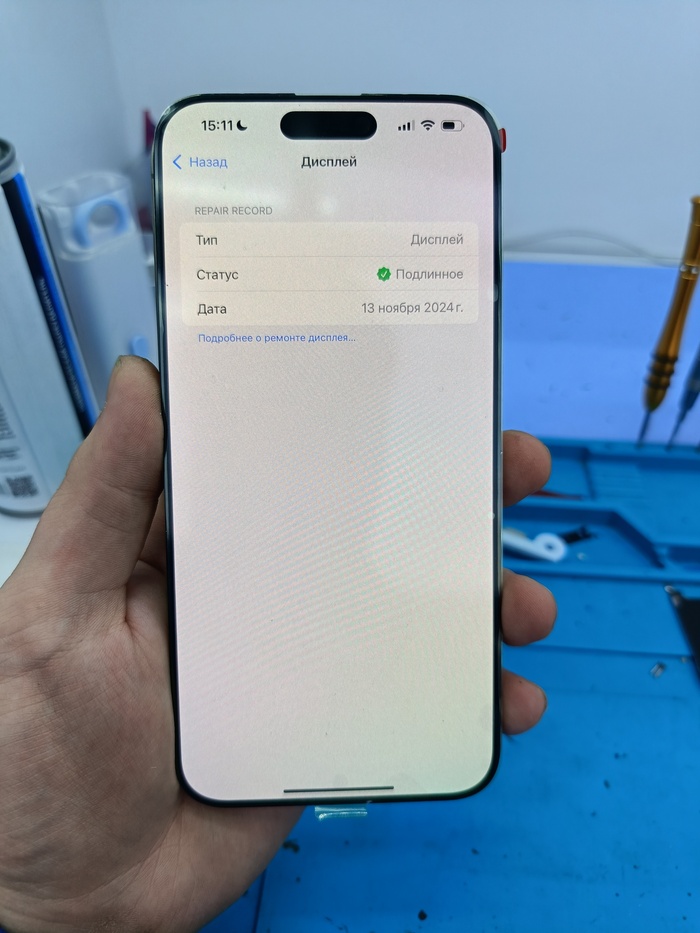

Сообщение которое останется после ремонта в истории ремонта, говорит о подлинности детали и правильно выполненном ремонте.
Такой дисплей стоит значительно дороже, но оно того стоит ;)
Помочь с вашей техникой, могу и хочу, пишите в телегу t.me/engineer_mobile24
Существует множество причин, по которым iPhone может случайным образом перезагружаться каждые несколько минут.
Но в основном, у телефона есть некоторые датчики, которые должны быть подключены и обнаружены устройством и конечно же исправны!
В противном случае телефон перезагрузится сам по себе.
В редких случаях, перезагрузки не дают даже запустить телефон, тогда необходимо всетаки отключить неисправный элемент чтобы убедится, что неисправность в нем.
Прежде чем нести в сервис или пытаться прошить устройство, попробуйте найти файл Panic Log. Это файл, который создается операционной системой для документирования неисправности, вызывающей перезапуск.
Чтобы найти журнал паники на устройстве, перейдите (в каруселе фото наглядно)
«Настройки» -> «Конфиденциальность» -> «Аналитика и улучшения» -> «Данные аналитики» -> прокрутите страницу вниз до файлов, начинающихся с «panic-full...», и нажмите на самый последний по дате файл.
Листай дальше..
Затем вам нужно будет просмотреть текст на предмет ключевых слов, которые могут указать вам на причину.
Обычно ключевые слова находятся в первых 5-6 строках от слова "panicString"
Для iPhone SE, 7, 7+, 8, 8+, X, XS, XS MAX, XR, 11, 11 PRO, 11 PRO MAX, 12, 12 PRO, 12 PRO MAX чаще всех встречаются :
TG0B или TG0V — это связано с батареей, коннектором на плате либо контроллером Tigris
Prs0 или Mic1 — барометр и нижний левый микрофон, оба компонента на шлейфе порта зарядки, на SE 2 бывает изза не верной ревизии микрофонов нужен GWM1 или GWM2
Ключевое слово не всегда указывает на конкретную деталь, иногда это лишь направление поиска в таких случаях потребуется помощь квалифицированного инженера.
Например:
- mic1 на SE 2 бывает изза не верной ревизии микрофонов нужен GWM1 или GWM2, а также бывает обрыв под SIM лотком в слоях платы.
Расшифровка panic-full:
"AOP PANIC-Pressure Controller" – Это барометр. Попробуйте заменить нижний шлейф.
"ANS/ANS2" – Это NAND. Попробуйте прошить с удалением данных.
"ANS/ANS2", "recovarable" – Это NAND. Попробуйте прошить с удалением данных.
"SD: 0 Missing sensor(s): TG0B или TG0V" — это связано с батареей, коннектором на плате либо контроллером Tigris.
"AOP PANIC-SCMto:0-prox" – Это датчик приближения.
"AOP PANIC - No pulse on 0x11678a0 - power(2)" - кнопка включения, либо верхний шлейф
"AOP PANIC - No pulse on 0x11678a0 - main(5)" - это может быть шлейф кнопок громкости или датчик приближения
"AOP PANIC - SCMto:1 - prox(7)" - это датчик приближения.
"AOP PANIC - SCMto:2 - pearl(6)" - это питание датчика приближения.
"Kernel data abort" – Это процессор.
"Missing sensor(s): mic*" – Это микрофон (зависит от номера микрофона):
mic1 – нижний левый микрофон (на SE 2 бывает из-за не верной ревизии микрофонов нужен GWM1 или GWM2)
mic2 – рядом со вспышкой фонариком
mic3 - рядом с фронтальной камерой.
mic4 - нижний правый микрофон.
"SD: 1 Missing sensor(s): Prs0" – Это барометр.
"AppleSocHot: hot hot hot" – Это процессор или контроллер питания.
"L2C/LLC" – Это северный усилитель. Попробуйте заменить верхний шлейф, если не поможет – проблема с аудиокодеком.
"Prev-next/LSU" – Это кварцевый генератор часов.
"NO pulse on" – Это вибромотор или нижний шлейф. Попробуйте заменить вибромотор, если не поможет – замените нижний шлейф.
"nvme" – Это проблема с памятью.
"Lm3539" – Это драйвер подсветки. Попробуйте заменить экран.
"mic-temp-sens2" – Это микрофон у вспышки с фонариком. Попробуйте заменить шлейф вспышки с микрофоном.
"Kernel instruction fetch Abort" – Это процессор.
"SCL display PMU" – Это драйвер на самом дисплее. Попробуйте заменить дисплей.
"GFX GPU" – Это процессор.
"H3K5 Tglon" – Это аудиокодек или усилители.
"SMC PANIC ASSERTION" – Это верхний шлейф или процессор.
"SEP ROM to glon SMC DATA ABORT" – Это процессор, память или арбитратор.
"CP_COM_NORM REQUEST" – Это процессор, память или камера.
"Dart-disp SMMU error" – Это основная камера. Попробуйте заменить основную камеру.
"Firmware fatal" – Это программное обеспечение.
"Initproc exited" – Это кварцевый генератор.
"Invalid queue element linkage" – Это NAND.
"AGXG10P BONMI" – Это сбой слоев в плате.
"Apple tristar2" – Это контроллер аксессуаров tristar.
"PMP NMI FIQ power(1)-failed" – Это процессор, катушки или контроллер питания.
"Void applesynopsysMIPID SIC glontroller" – Это передний шлейф. Попробуйте заменить верхний шлейф.
"AppleBCMWLAN" – Это Wi-Fi или Bluetooth.
"AOP PANIC" – Неоднозначная ошибка.
"Ememory" – Это память.
"Anc-postnand.c1260 asser failed link" – Это память.
"Stacks routined" – Это аккумулятор. Попробуйте заменить аккумулятор на другой.
"AGXK AGXAcceletor" – Это гироскоп или акселерометр.
"apcie(0)" – Это память.
"apcie(wlan)" – Это Wi-Fi.
"apcie(bt)" – Это Bluetooth.
"Protection Module error" – Это память или арбитратор.
"@AppleMultiFunction Manager" – Это модем.
"@AppleOLYHALPortinterface" – Это Wi-Fi.
"@zalloc" – Отвал процессора.
"@kalloc" – Отвал процессора.
"DCP PANIC ASSERT!AppleDCPSynopsys MIPIDSIControlle" – Это дисплей или микросхема на нем.
"smc-charger" (a, 4020001), 'portmicro (a.4020001), Nap' (a, 4020001), 'audio-codec' (a,4020001)" – Это нижний шлейф.
"AOP Panic - [Eiger.cpp:6221]" – Это барометр.
"i2c2"...."for device audio-speaker-top" - Верхний шлейф либо северный усилитель
"i2c3" .... "for device Roswell" - Это находится на экране. Шлейф тача либо сам дисплей под замену
"i2c3" .... "for display-eeprom" – Микросхема дисплея либо сам дисплей если стоит копия.
"@AppleCS42L77Audio" – Это аудиокодек.
"AOP Panic - unexpected i2c timeout- repair ap 12c worker(2)" – Это верхний шлейф.
"Dart-USB (0xffffffe495a38000)" – Это нижний шлейф, гидра или кракен.
"dxioVizc" – Это арбитратор.
"AOP Panic - Pressure queue blocked" – Это половинки или гироскоп.
"pmap_remove_pv" – Это аккумулятор или гидра.
"Invalid kernel stack pointer" – Это видеоядро. Возможно, поможет реболл.
"BAPES TREE LOOKUP ZONE" – Это память.
"Initproc failed to start" – Это обрыв связи между контроллером питания и процессором.
"AOP Panic Systick Watchog" – Это кнопка Home. Попробуйте заменить кнопку Home.
"device ad5860-AppleS518940xi2c" – Это аудиопроцессор или аудиокодек.
"AppleCS42L75Audio" – Это аудиокодек.
"@vfs_cluster.c: 1061" – Это файловая система. Попробуйте прошить.
"File Radar to: [launchd]" – Это система. Попробуйте прошить с удалением данных.
"SIGNAL, code 9" – Это прошивка или половинки.
Обычно ключевые слова находятся в первых 5-6 строках от слова "panicString"
iPhone 13 Mini, iPhone 13, iPhone 13 Pro и iPhone 13 Pro Max
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»
0x1000 - это шлейф беспроводной зарядки
0x800 - Это нижний шлейф зарядки
0x1800 - Это и нижний шлейф зарядки, и шлейф датчиков на дисплее
0x4000 — Проблема с линией передачи данных аккумулятора
0x400 — только iPhone 13 Mini — проблема с нижней платой
iPhone 14 and iPhone 14 Plus
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»
0x400000 - это шлейф беспроводной зарядки
0x100000 - это нижний шлейф зарядки
0x500000 - Проверьте taptic, а также нижний шлейф зарядки
0x200000 - это шлейф датчиков на дисплее
0x500000 - проблема связи с аккумулятором
0x600000 - это шлейф беспроводной зарядки, и шлейф датчиков на дисплее
iPhone 14 Pro and iPhone 14 Pro Max
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»
0x80000 - это шлейф датчиков на дисплее
0x40000 - Это нижний шлейф зарядки
0x100000 - Это шлейф кнопки питания
0xc0000 - это шлейф датчиков на дисплее и нижний шлейф зарядки
0x180000 - это шлейф датчиков на дисплее и шлейф кнопки питания
0x140000 - Это кнопка питания и нижний шлейф зарядки
0x1c0000 - Это нижний шлейф зарядки и кнопки питания, а также шлейф датчиков на дисплее
0x20000 — Проблема с половинками плат
iPhone 15 and iPhone 15 Plus
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»
0x200000 - это шлейф беспроводной зарядки
0x80000 - это нижний шлейф зарядки
0x100000 - это шлейф датчиков на дисплее
0x280000 - это шлейф беспроводной зарядки + нижний шлейф зарядки
iPhone 15 Pro and iPhone 15 Pro Max
Для этой модели найдите надпись «SMC PANIC - ASSERTION FAILED» ... «Sensor Array» .. «0x....»
0x200000 - Это шлейф датчиков на дисплее (только на 15 Pro , но не на 15 Pro Max.)
0x300000 - Это нижний шлейф зарядки
0x400000 - Это шлейф беспроводной зарядки
0x600000 - Это шлейф датчиков на дисплее и шлейф беспроводной зарядки
0x700000 - Это нижний шлейф зарядки и шлейф беспроводной зарядки
0xa1 — проблема связи с аккумулятором
Занимаюсь модульным и компонентным(пайкой) ремонтом смартфонов Android и Apple, также планшетов и ноутбуков!
Задавайте вопросы по panic-full, буду рад помочь в свободное время!
Мой Телеграмм t.me/engineer_mobile24
Ключевые слова: как читать panic full, почему iphone перезагружается, перезагрузка iphone, айфон перезагружается, гайд по panic, ребут iphone, iphone reboot
Коды ошибок или PanicFull iPhone 16
На моделях iPhone 16 и 16 Plus:
169 - Проблемы с определением данных аккумулятора
524288 - Нет ответа от датчика барометра
1048576 — Нет ответа от датчика компаса
1572864 - Нет ответа от датчиков барометра и компаса (отключенный нижний шлейф)
2097152 — Повреждён шлейф беспроводной зарядки
2621440 - Повреждён шлейф беспроводной зарядки + нет ответа от датчика барометра
3145728 — Повреждён шлейф беспроводной зарядки + нет ответа от датчика компаса
3670016 - Повреждён шлейф беспроводной зарядки + нет ответа от датчиков барометра и компаса
На моделях iPhone 16 Pro и 16 Pro Max:
169 - Проблемы с определением данных аккумулятора
524288 - Нет ответа от датчика гироскопа
1048576 - Нет ответа от датчика барометра
2097152 - Нет ответа от датчика компаса
3145728 - Нет ответа от датчиков барометра и компаса (отключенный нижний шлейф)
4194304 - микросхема беспроводной зарядки (под sim)
Moly - нижний шлейф, а точнее барометр, бывает виноват развал половин
SpringBoard - Нужно прошить с потерей данных, если есть слово SIGNAL, может быть проблема по wi-fi
Вечная борьба двух лагерей неизбежна. Я посередине) пользую и ось и андроид. В каждой системе свои плюсы и минусы. У меня одного в андроиде слетали фото? Уверен что нет) у меня одного неизвестная деталь в оси? Уверен нет. Живите дружно. Пользуйтесь тем, что вам ближе и/или удобней, подешевле/подороже. Всем мира и добра.
После выхода обновления iOS 18 владельцы iPhone начали сталкиваться с серьезными проблемами. Сразу после установки новой версии ПО пользователи заметили частые зависания, лаги в приложениях и потерю связи с серверами. Особо страдают те, кто заменил старые аккумуляторы или дисплеи перед обновлением — их устройства начали перегреваться и выходить из строя.
Сервисные центры столкнулись с непредвиденными трудностями. Специалисты испытывают затруднения в ремонте устройств из-за несовместимости новых запчастей с iOS 18. Многие сервисные центры отказались от ремонта, так как не имеют достаточного опыта и инструментов для работы с новой системой.
Форумы заполнили сообщения о сбоях: от проблем с запуском устройств и приложений до отсутствия вибрации при звонках. Некоторые пользователи даже вынуждены обновлять устройства через ПК, что добавляет дополнительные сложности.
Если Apple не исправит ошибки в iOS 18, пользователи могут столкнуться с нехваткой запчастей и трудностями с ремонтом, особенно в условиях сокращения присутствия компании на российском рынке. Пользователям рекомендуется сохранять оригинальные запчасти и тщательно следить за новыми обновлениями, чтобы избежать серьезных проблем.
Тут кому интересно можно прочитать подробнее: https://2iphone.ru/krizis-v-mire-iphone-massovye-sboi-posle-...
Прошу помощи у знающих. Разбирал старые коробки, нашел свой старый iphone 5s с неработающим gsm модулем (умер внезапно в 16 году). Подключил его на зарядку, стал заряжаться, хотя думал, что он давно умер. Я его последний раз включал году в 17-18. Включил. Он грузится как при первом включении - выбор страны, языка, подключение wifi. Но в связи с тем, что у него не работает gsm, то активацию он не проходит. Попробовал перевести его в dfu, подключил к компу, айтюнс его увидел, предложил скачать прошивку и восстановить, я согласился - запустил восстановление как нового. В итоге, после восстановления айтюнс увидел серийный номер (до этого не видел и говорил, что не может восстановить), телефон в айтюнсе рисует пустым и опять говорит, что не может активировать. Соответственно вопрос: можно ли как-то девайс вернуть к жизни как mp3 плеер?
P.S До восстановления, после включения айфона было доступно меню с приветствием, выбором языка и т.п. После восстановления доступно только меню быстрого старта, где предлагается сопрячь этот телефон с любым другим с 11 ios или более поздней. У меня айфонов в семье и у знакомых нет, так что сопрячь не с чем.
Спустя 2 недели. Вопрос решил для себя и девайса положительно. Подробности в последнем моём комментарии данного топика.
Приветы, на столе уже довольно старый, но вполне актуальный iPhone 13 Pro с типовухой в виде неисправного фэйса, но после легкого щелбана все работает как и прежде на небольшой промежуток времени:)
А виной всему линза внутри dot projector(проектор точек) В общем из сложностей это демонтаж сборки, нужно снять плату, отщелкнув кучу шлейфов, и выкрутив многа винтиков:)
А вот и сама причина:
Прорезал окошко, пинцетом тыкаюсь в линзу, а она там болтается. Достаточно ее отцентровать, делаю это на включенном телефоне с помощью приложения Heges, вот результат:
Залил просто уф маской, с противоположной стороны точно такое же окошко прорезано и так же залито, далее сборка, новая влагозащитная проклейка AASP вроде как, на вид и ощупь от родной не отличить
Ну и итог работы, по времени кстати в районе 40минут, это вместе с очисткой от старой проклейки и мусора накопившегося за все время использования:
Тестировал так же в приложении Heges, но раз работает тут, то и с фэйсом проблем не будет, к сожалению я не могу без владельца добавлять новые лица, ибо защита от кражи пароля включена.
Пришел клиент с iPhone 11 Pro разбитым в круг...
Хотел заменить дисплей на телефоне ребенка.
Попросил не дорогой, но надежный вариант.
Дисплей кстати попробуем восстановить потом, шлейф оборван, клиенту такой ремонт обойдется дорого.
Какие есть варианты?
TFT / IN-CELL дисплей - «дешевая копия»
Одно достоинство - цена . На этом все. Цена в диапазоне 1000-2000 руб
В случае IPhone 11 Pro с завода установлена матрица Super Retina XDR.
Устанавливая копию Incell / tft мы сознательно нарушаем условия эксплуатации, так как этот тип матрицы подразумевает наличие физической подсветки , что приводит к дополнительному энергопотреблению батарейки . Увеличивается толщина самого дисплея , яркость в разы меньше. Тачскрин может глючить и нажиматься не сразу / не там где надо. От нагрева со временем появляются самопроизвольные нажатия.
HARD OLED и SOFT OLED дисплеи - «средняя по качеству копия»
Технология Oled Hard и Oled Soft мягкая и жесткая матрица. Качество +- на одном уровне.
- Hard oled матрица где сама матрица очень хрупкая, потому как стеклянная, может «самоуничтожится» без визуальных дефектов при падении с высоты 10 см и случай будет не гарантийный. Цена в диапазоне 2000-4000 тыс.
- Матрица Soft больше похожа на матрицу устанавливаемую с завода, но не качеством картинки и цветопередачи , просто технологией, менее подвержена падениям и не такая хрупкая как Hard oled!
Толщина самого дисплея может чуть отличаться от оригинала , яркость поменьше. Качество цветопередачи лучше чем TFT но тусклее Оригинала.
Super Retina XDR дисплей - тот самый ОРИГИНАЛ
Apple не выпускает запчасти! Откуда у вас оригинал! - скажете вы..
Бывает так что разбивается только стекло и все работает, некоторые сервисы сознательно копят такие дисплеи потом продают например нам. Мы скупаем «битки» , меняем стекла и вуаля матрица то осталась оригинал, китайское только стекло. Только стекло на работу никак не сказывается. Такие дисплеи всегда дешевле, но гарантия на них такая же как и новый.
Стоимость такого дисплея от 5000 руб
Покопался в закромах сервиса и нашел оригинал с пятнышком!
А раз с пятнышком, то цена его по низу софт копии)
Ставим и видим..
Подкинул еще другой, тоже самое!
Ну тут уже проблема на плате.
Достаем ее.
Сравниваем по эталонным значениям в прекрасной и удобной программе Borneo Schematic наши показания используя мультиметр в режиме падений напряжения.
в замерах возможна погрешность +-0.050 из-за неточности недорогого мультиметра
Найдено, на линии PP3V0_DISPLAY_VCI_CON - 8 справа контакт, в идеале должно быть 0.599, у нас же по замерам 2.384.
Лезем смотреть что у нас по этой линии есть, прямо у коннектора имеются два резистора, снимаем и видим что площадка оборвана (фото нет, делал коллега в мой выходной)
После восстановления заливаем зеленкой и проверяем
Все заколосилось! Радуем клиента тем, что не придется покупать новый телефон.
Пишите, всегда рад ответить на интересующие вас вопросы либо просто дать совет по ремонту!
По вопросам ремонта все также, пишите - t.me/engineer_mobile24
