Добрый день, впервые собрал щит для здания хозяйственно-бытового назначения(мне 22 года) хотел бы услышать мнения и недочеты.
Дима Бердников.
Приглашаю в комментарии.
Сначала не хотел читать твой пост. Но потом решился и не прогадал.
Проблема в том, что с утра было много свободного времени и я решил выпить не одну, а две чашки кофе.
Открыл Пикабу, жмякнул на "Свежее" и тут оно. Пост про тему стоматологии. Не удержался, но как сказал: я этого не хотел.
Ну вот, я все прочитал и доволен. Не зря. А теперь мне пожалуйста 7 тысяч рублей на счет. Как говорится: даром взяли - даром отдавайте
Следующий заказ небольшой, но интересный: сломался стоматологический микроскоп. Сначала хотел отказаться, т.к. мне неясно много было чего, но потом решил посмотреть и не прогадал...
Проблема в сломанном шлейфе, который уложен внутри «ноги», а точнее на выходе к самому микроскопу:
Также проблема была еще в том, что непонятно назначение этих проводов, в кроме врачей в клинике никого нет и подсказать никто не мог. Расчехляю, чтобы понять...
От увиденного не легче)
Решил с другого конца загадку разгадать. Это было верным шагом. На первом фото видно монитор, прикреплённый к корпусу «ноги». Рядом с ним и был разъём HDMI.
Понятно, что его восстановить нецелесообразно. Решил спросить врача, а как он пользуется микроскопом... Оказалось, что монитор никогда не включали.
Ну а провода питания микроскопа разгадались быстро. Спаял, термоусадил.
Микроскоп заработал. Собрал оплетку и поставил аппарат в рабочее положение.
За работу взял 7 тыс. руб
Бесплатно отвечаю на вопросы по электрике. Обращайтесь. Ссылки в профиле.

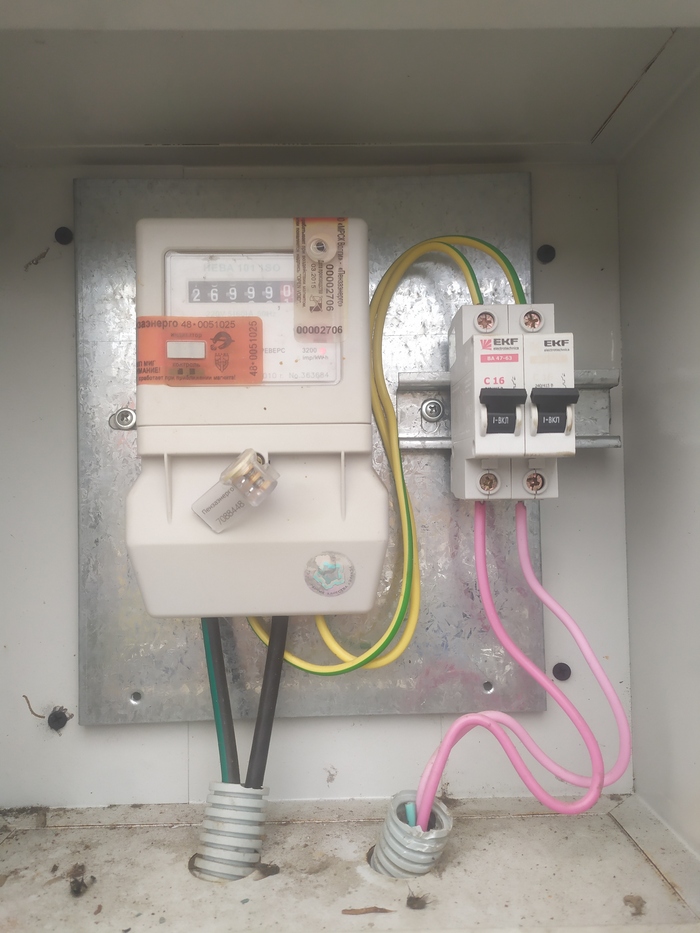

Вот такое чудо делали существа из энергосбыта. Обратите внимание, что перед счётчиком автомата нет, провод напрямую идёт от линии, и чтобы поменять хоть что-то надо отключить всю линию в трансформаторе.
Вот что в головах тех, кто это делал? Проводов не хватило, чтобы сделать нормальную маркировку? А автомат на нуле зачем?
P.S. хотел поменять проводку в доме у родителей в деревне, а тут такое...
Всем привет. Сегодня я решил написать продолжение эпопеи о ремонте квартиры в продолжение ранее опубликованного поста, сначала хотел в один пост, но много получается. Как видно из названия, речь пойдет об электрике, монтировал ее я сам почти полностью, на подряд отдал только распределительный шкаф и прокладку кабеля от коридорного щита. Сам я не электрик, но и не гуманитарий, электротехнику проходил на уровне азов в универе. На дезигн проект бюджет не был предусмотрен.
Начну для ЛЛ:
Площадь почти 70м2, вторичка. Кабеля закупил примерно 200м - 3х2.5, и 150м - 3х1.5, плюс еще какие-то куски были, а осталось 20-30м 3х2.5. Некоторые электрики похоже не хило наебывают зарабатывают, об этом позже. Стоимость:
38300 - кабель (по истории с карты);
15000 - монтаж щита;
20000 - материалы для распредшкафа и сам шкаф (автоматы, диффы, - легранд, шкаф - шнайдер);
16600 - выключатели, розетки - Шнайдер;
5000 - (примерно) набеги в магаз: площадки, хомуты, гвозди, газ и прочее.
не помню включены ли в эту сумму подрозетники и распредкоробки.
Теперь по порядку:
Акт 1. Знакомство с электриками. Приценка.
У меня как-то с самого начала не было особых иллюзий по поводу, что отдавать на подряд такую работу очень дорого (в моем представлении трудозатраты/цена), но тем не менее закинул несколько удочек. Самый первый раз я разговаривал с прорабом, он окинув взглядом сказал: ух, у тебя тут метров 700 кабеля нужно. Второй электрик сказал: 800м кабеля и хочу 200тыщ за работу. На этот момент я еще не прочертил трассировку кабелей, и не знал какая реальная протяженность. В общем, по цене мне не подходило, поэтому пошел изучать вопрос самостоятельно.

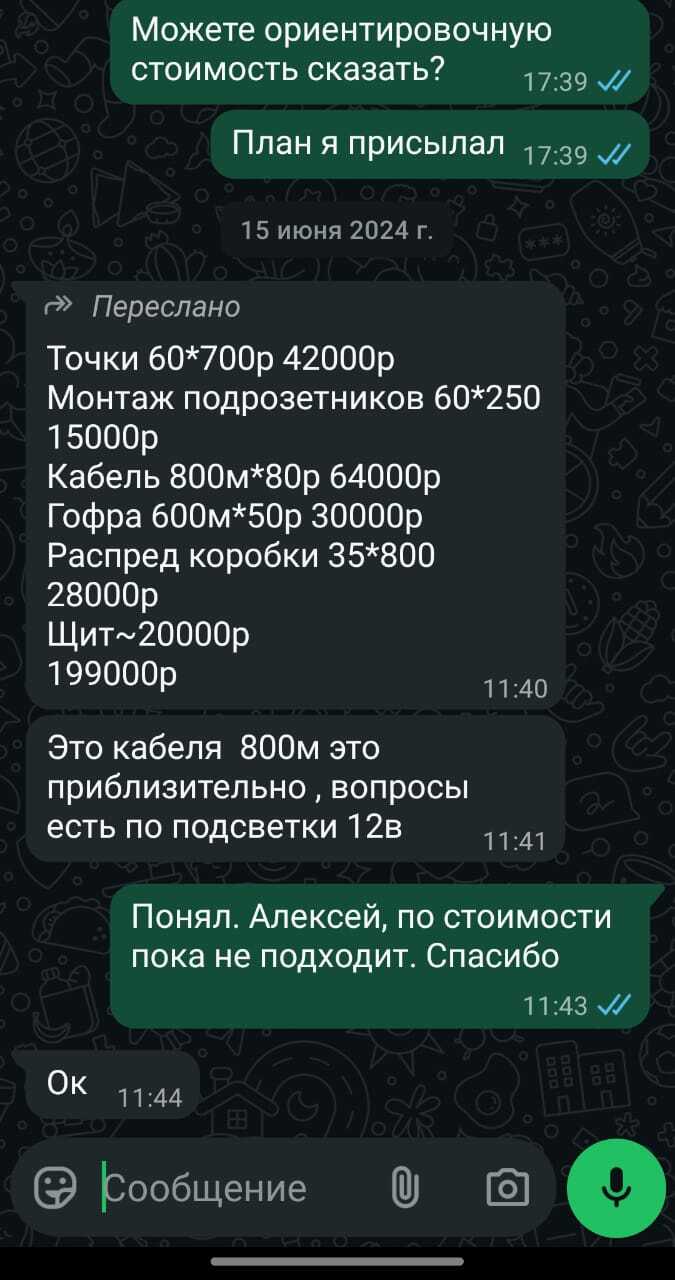

скрин переписки)
Акт 2. Самостоятельное планирование.
Вот здесь я уже очень рекомендую обзавестись какими-нибудь программами. Я использовал автокад, можете использовать нанокад, чел из этого поста использовал другой инструмент, но суть одна: нужно в чем то мерять и прикидывать. Я выбрал автокад, т.к. я в нем работаю (но для данных целей достаточно и начального уровня), а еще там есть полилиния, удобно мерить длину кабеля.
Я план обрисовывал ручками, но я думаю если у вас есть план БТИ скан, то его можно подгрузить туда и с масштабировать по опорному отрезку (погуглите).
Далее - мебель. На этапе планирования электрики с мебелью необходимо определиться наверное на 90%, какую кровать вы хотите шириной 140, 160 или может 180? какая будет стенка в гостиной и где будет телевизор? на все эти вопросы нужно ответить до начала работ. Лучше найти прямо конкретную мебель в магазине или на сайте, с жены - письменное согласование с подписью) ибо моя, когда я уже расштробил вдруг передумала).
Когда раскидали мебель. Наносите розетки, выключатели и освещение. Потом полилинией раскладываете кабель (само собой вам нужно изучить к этому моменту вопрос устройства сетей элеткроснабжения в квартире). Я придерживался простых правил трассировки: под потолком (с самого начала планировался натяжной), вдоль стен, распред. коробки по факту я уже делал преимущественно в углах, смысл в том что, если вдруг все таки потребуется доступ, то можно было отогнуть только угол натяжного потолка а не пол комнаты.
Меряете длину кабеля, просто выделяете полилинию и смотрите в свойствах ее длину, и что мы видим? а то что по плану суммарная длина провода 160м + опуски к розеткам (у меня было около 60 опусков) и хвосты в распредкоробках примерно в сумме дадут 300-350м, а теперь смотрим Акт 1. Упс, парам-пам-пам.
И ведь потом за ними не проверишь сколько по факту ушло кабеля, скажут 600-800м и все, плати не только за раздутую смету, но еще и материал купи, возможно некоторые бы честно срезали смету, но блин мне слабо верится.
По группам разбито так: отдельно розетки и освещение на каждую комнату, П/М, дух.шкаф, бойлер, ванная вроде вместе со стиралкой.

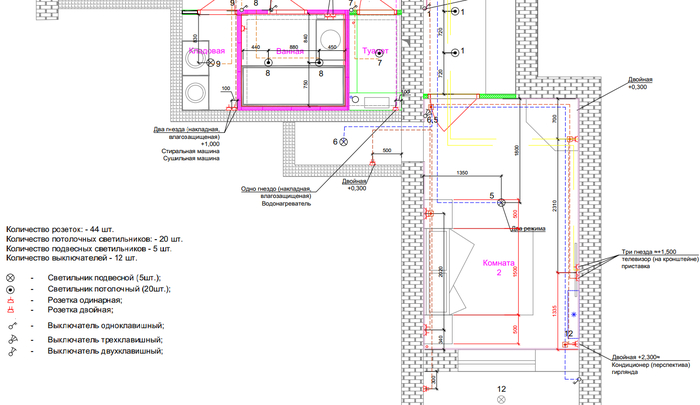

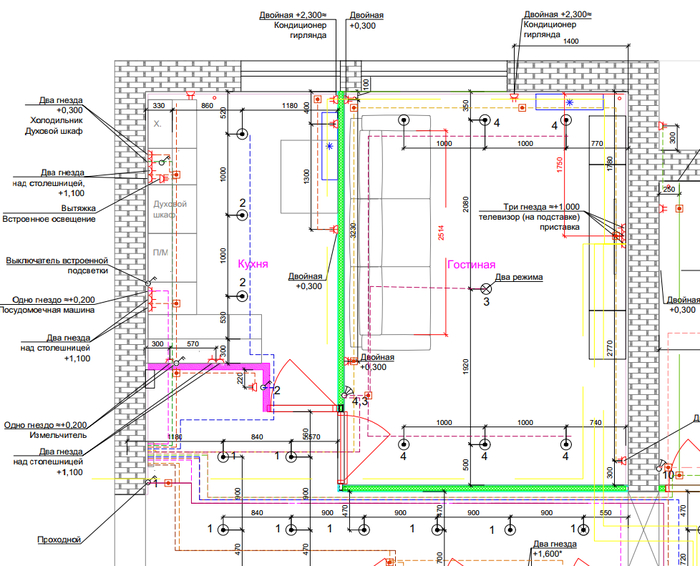

вот так фрагмент плана выглядел у меня, в процессе работы он корректировался и уточнялся, например на кухне по факту 6 спотов, некоторые розетки я уже скорректировал уже по месту
На этом пока закругляюсь, спасибо кто дочитал. Бонусом ниже видео на профессиональную тему, но забавное, думаю широкая аудитория тоже заценит) да, да рутуб, но можно найти на канале автора Vitja3k в ютубе.
В силу нужды денех летом вернулся в электромонтаж.
Небольшой опрос выявил интерес к небольшим постам, где буду рассказывать, что делал, как делал и сколько заработал.
Итак, погнали.
Один из первых крупных заказов в этом году: восстановление ландшафтного освещения...
На фото - состояние ДО:
Плачевное состояние
Диагноз: стадо муравьёв похерило 25 уличных светильников, подземная линия (кабель ввг) перебита в 2 местах, из-за чего срабатывает УЗО.
ЛЕЧЕНИЕ: замена светильников на новые, восстановление повреждённой части линии.
Дополнительно заказчик попросил выполнить монтаж двух прожекторов на беседке с прокладкой линии в кабель канале.
Процесс
За 5 рабочих дней выполнил работу, получил за нее 60 тыс рублей, материалы оплачены дополнительно.
Результат
