Вот в таком блистере брал мультиметр из fixprise для машины, что бы был под рукой всегда
Все работает, но как то надоело батарейки крона менять да и функции прозвонки с зуммером нет, решил попробовать сначала поставить зуммер , так как наткнулся как-то в ютубе на одно видео где говорилось что такое возможно сделать, разобрал, посмотрел, так и есть все платы мультиметров разные но на многих есть обозначение "PTC" и два контакта обведённые кругом , намёк на то что здесь что-то должно быть

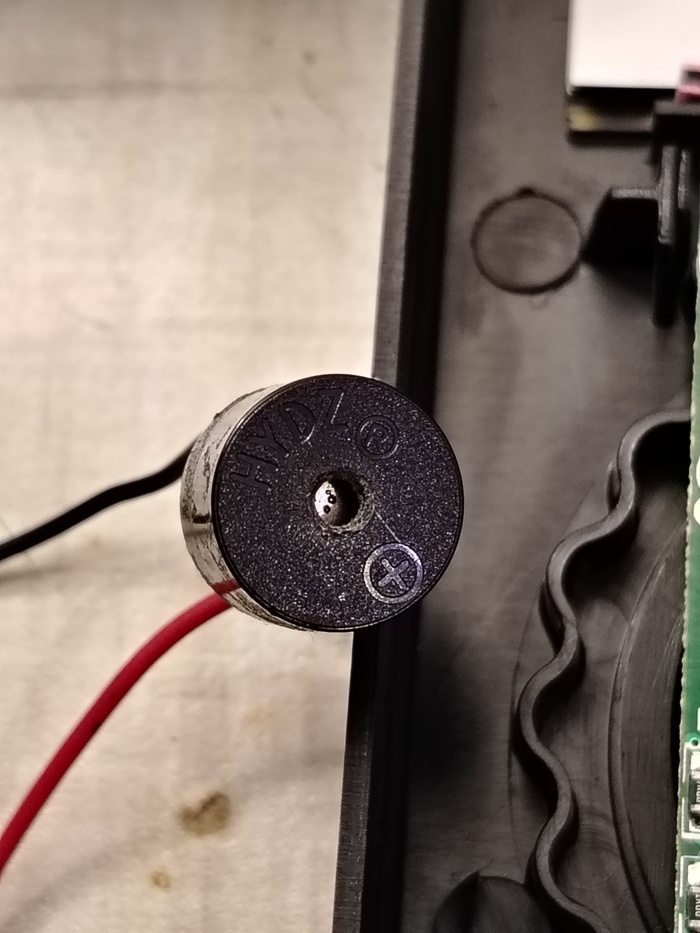

Нашел зуммер с генератором сигнала от какого-то старого электронного устройства, типа будильника или часов, нужен именно зуммер, потому что есть похожие элементы, но у них происходит просто треск динамика и все , перепробовал разные и нашёл то, что нужно, думаю данный зуммер можно найти в радиотоварах или на Алиэкспресс.

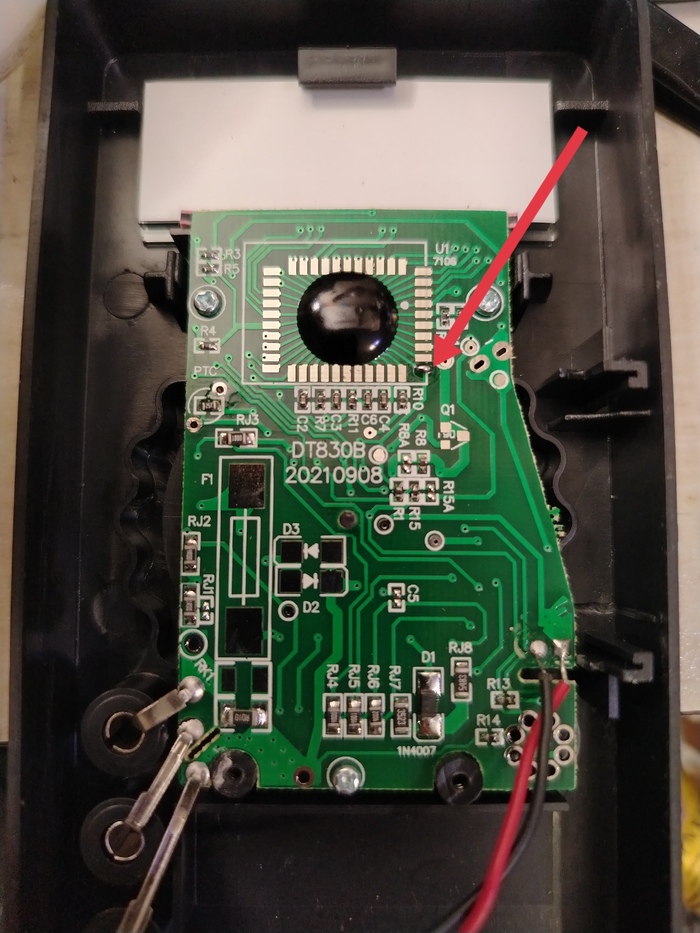

Подключил временно на проводки соблюдая полярность, но звук был такой тихий , что меня это не устроило (из видео с ютуб говорилось что там всего 1.5 вольта и звук слабый), но есть решение , найти выход с микросхемы на 3.3 вольта, что и было сделано , при замыкании щупов и проверки звука зуммера с одного крайнего правого, нижнего контакта звук достаточно громкий (на фото указано)

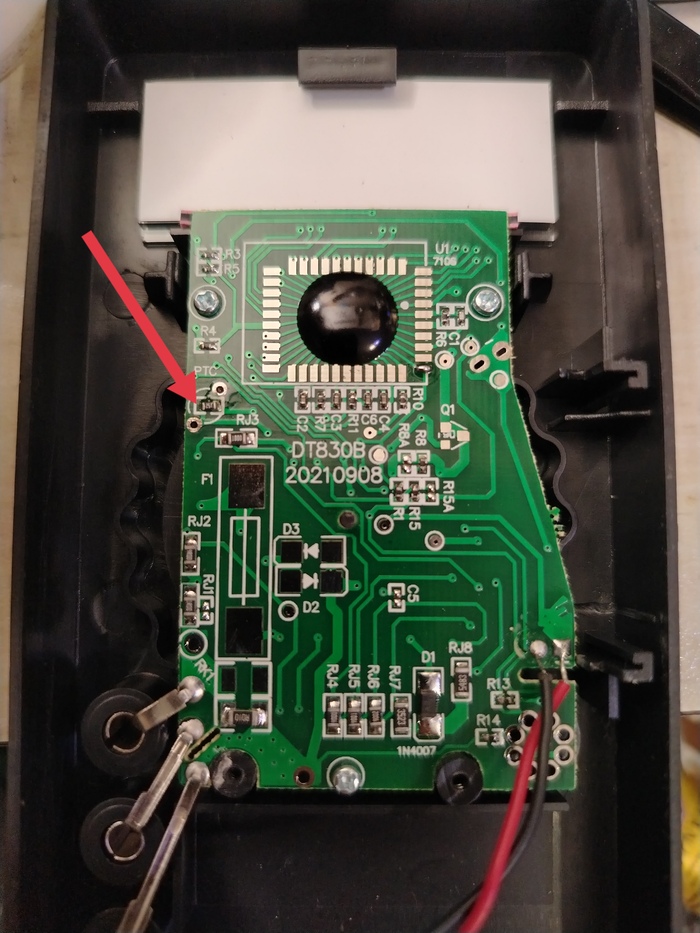

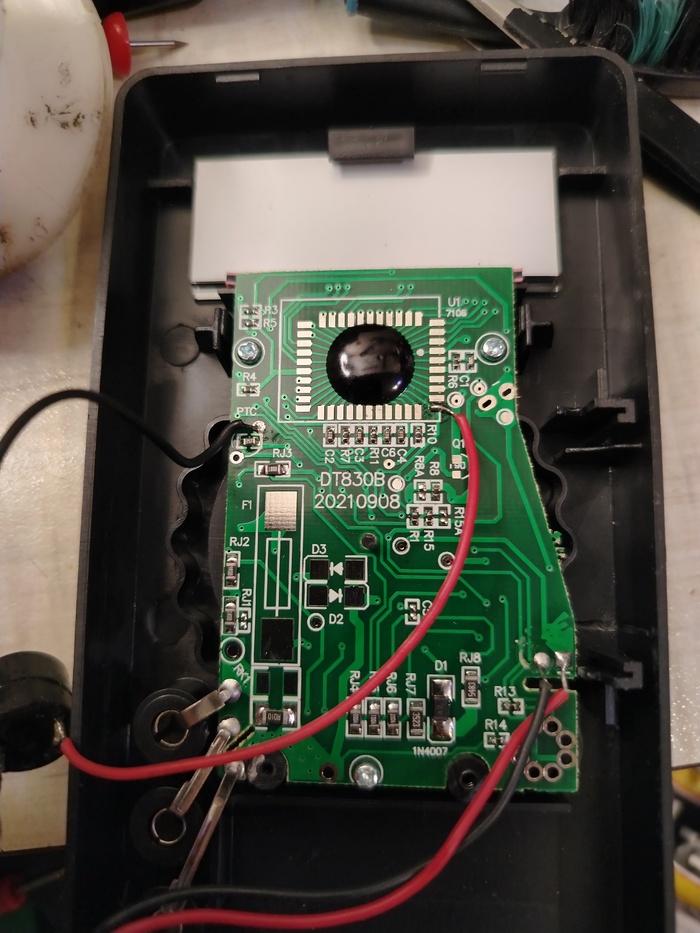

Все залудил проверил и припаял зуммер
Места для зуммера достаточно, приклеил его на двухсторонний прозрачный силиконовый скотч тоже из фикспрайс , закрыл корпус и проверил в работе, зуммер для прозвонки работает шустро без задержки , чему я был очень рад.
Но на этом переделка мультиметра не закончена, хотелось бы еще избавиться от батареек крона в пользу зарядной литий-ионной батарейки, но об этом во второй части.
Комплект измерительных проводов с щупами для мультиметра (тестера) с удобными ручками и защитными колпачками. Стоит такой набор 370 руб.ссылка на него
Комплект проводов для тестера со сменными иглами для щупов. Стоит такой набор 740 руб. ссылка на него
Большой набор с проводами для мультиметра, сменными щупами, а также насадки вместо щупов 'крокодилы' и 'бананы', а также с фиксаторами на клеммы. Стоит такой набор 920 руб.Ссылка на него
Другой большой набор щупов, в этом присутствуют 2х-миллиметровые зонды. Стоит такой 1200 руб. Ссылка на комплект
Самый большой набор в сегодняшней подборе с щупом-пинцетом. Стоит такой 1 390 руб. Ссылка на комплект.

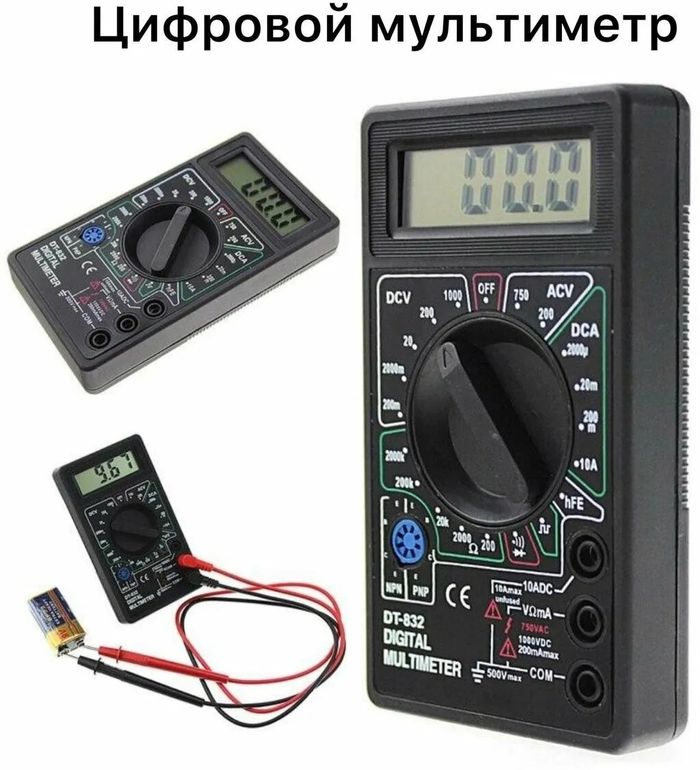

Хуйня, у меня бытовой мультиметр dt-182 за 500р брал, там есть шкала специально для батареек 1.5 и 9 в. Эта ваша хрень стоит примерно столько же, смотрел. Советую мультиметр dt-181, он чутка дороже но там есть шунт и можно мерить ток до 10 А. На dt-182 всего 200 mA. Размер 100х50х20 мм, чуть больше кредитки. Для дома огонь.
Тестер транзисторов FNIRSI LCR-P1 — это высокоточное многофункциональное электронное испытательное оборудование, предназначенное для инженеров-электронщиков, техников и энтузиастов. Это оборудование используется для обнаружения и анализа производительности и характеристик полупроводниковых компонентов, таких как транзисторы, диоды, триоды и полевые транзисторы (FET). Стоит такая штука 2 400 руб. Ссылка на неё
Тестер в форме пинцета подходит для тестирования небольших компонентов поверхностного монтажа (SMD). Поддерживает тестирование различных типов компонентов. В корпус тестера встроен магнит для удобства хранения. Стоит такой 2 400 руб. Ссылка на него
Отличительной особенностью мультиметра FNiRSi S1 является отсутствие галетного переключателя режимов измерения. Выбор режимов измерения осуществляется при помощи кнопки, благодаря чему реализована функция автоматического выбора режима измерения. Включение прибора также осуществляется при помощи кнопки, которая расположена в верхней части мультиметра. Стоит такой 2 748 руб.Ссылка на него
Универсальный двухканальный цифровой осциллограф. Это устройство сочетает в себе функциональности осциллографа, мультиметра и генератор сигналов. Стоит такое устройство 6 900 руб. Ссылка на неё
FNIRSI DMT99 - цифровой интеллектуальный мультиметр нового поколения, который станет незаменимым помощником в вашей работе. Это высокоточное устройство, оснащенное тремя режимами работы: измерение, запись и мониторинг. Стоит такое 2 973 руб.Ссылка на неё (Возьмите купон на скидку в карточке товара)
FNIRSI DSO-TC4 — это компактный и портативный осциллограф с цифровой обработкой сигналов, генератор сигналов и многофункциональный тестер компонентов. Этот прибор имеет интуитивно понятный интерфейс, возможность подключения к компьютеру для анализа данных и доступную цену, что делает его отличным выбором для студентов и хобби-электронщиков. Стоит такой 5 460 руб. Ссылка на него
Тестер FNIRSI FNAC-28USB - многофункциональный измеритель напряжения и силы тока, поддерживает двунаправленное обнаружение тока 6,5 А, совместим с интерфейсом USB-A/Type-C, точно измеряет мощность и энергопотребление и предоставляет пользователям подробные данные. Стоит 1 400 руб.ссылка на него
У меня два мультика Richmeters, покруче и попроще. Автоматика, напряжение-ток-сопротивление-частота-ёмкость-все-дела ... Я доволен, правда. Если бы не одно "но" - этот вот portable вертикальный форм-фактор. Эта вот жиденькая подставочка. Мне это ппц как неудобно. Мне неудобно, что я не могу включить подсветку и оставить её гореть, ибо - батарейки. Мне неудобно, что после каждого измерения, надо их выключить, ибо - батарейки и мерзкий писк таймера, напоминающего, что - батарейки.
Решил поискать мультиметр в настольном формате. Чтоб от розетки и все дела.
[s]оху[/s] фаллоформировал.
Вот эта вот, даже не автоматическая хрень - 20 косарей ?
У меня ричметерсы один полторашку , второй - косарь, который год, верой и правдой, а это вот - и 20 ?
Искал, искал, нашёл вот:
И почти то что надо, и два косаря всего, и автомат, и питание от USB, но силу тока не меряет.
Искал, искал, нашёл вот:
И полтора косаря всего, и всё меряет, только вот , плять, внешнее питание не предусмотрено от слова "совсем". Только батарейки.
А одно из основных качеств настольника должно быть всё же "включил, включил подсветку, и не паришься за батарейки, и не дергаешься от противного писка таймера"
Памажыте люди добрыя !
Посоветуйте настольный мультиметр, штоп от розетки, штоп вольты, амперы, омы хотя бы, штоп автоматическое переключение пределов и штоп не стоил при этом дороже моего осциллографа FNIRSI,. Идеально - в пределах 2-3 косаря.
Здравствуйте друзья. Снова. Кто о чем, а вшивый все о бане. Ну а я все о своем расчудесном настольном мультиметре)). В первом посте о покупке Наконец то прикупил себе настольный мультиметр Owon xdm2041 я обещал заглянуть внутрь, ну и с вами поделиться. Итак, погнали...
Еще на этапе выбора, я сразу собирался перевести свой новый мультиметр на трансформаторное питание. Кто то в обзорах говорил, якобы даже точность измерений улучшится, но я разницы не увидел. Для меня главной задачей было отвязать прибор от сети гальванически, ибо бывают случаи, когда замеры производятся "на горячую", под питанием и спалить по собственной криворукости прибор за 18000 кровных не хотелось. Сегодня выдался свободный день и я решил-таки заняться переделкой. Вскрываем...
Вот они, потроха нашего OWON XDM2041. Пустовато как то, не находите? Сразу мысли закрадываются, а не впихнуть ли туды чего нить)))
Как мы видим, слева нас приветствует ИБП на 5 Вольт 2 Ампера (по крайней мере на нем так написано. Имеет 2 выхода по 5 вольт, один на питание аналоговой части, второй на цифровую часть. В принципе ничего уникального, обычный, стандартный импульсник. К сожалению, не посмотрел на чем он собран. Но если кому нужно, скажите, посмотрю, отпишу в комментариях. Размер платы БП - 56*78, расстояния по центрам крепежных отверстий - 50*65. Два силовых разъема сверху фото это вход 220 и кнопка включения. Кнопка включения физическая, с фиксацией и разрывает 220, что считаю очень правильным решением.
Вот наш БП крупнее.
Прежде чем подбирать трансформатор, нужно замерять потребление на разных режимах, что бы трансформатор работал в комфортных условиях. Результаты замеров:
Аналоговая часть:
на запуске - 45 мА
режим Ом/Диод/Пищалка - 155 мА
остальные режимы - 35 мА
Цифровая часть (морда):
Запуск - 12 мА
Работа - 8-12 мА (в зависимости от яркости подсветки)
Как видно из замеров, потребление смешное, в максимуме выходит менее 180 мА. Подойдет самый слабенький трансформатор. Учитывая раздельное питание аналоговой и цифровой части был куплен самый дохленький трансформатор из наличия в магазине ТП-321 (3 Вт) 2*6В и двухсторонняя макетная плата 60*80. Остальная рассыпуха была. Накидал на макетке из говна и палок простейший БП с линейными стабилизаторами 7805. Получилось терпимо (ненавижу на макетке собирать)
Франкенштейн
Этикетку трансформатора пришлось просто сверху приложить, отпала зараза.
Прикрутил, проверял, замерил выходное, все в норме. Прежде чем подключать, решил отфоткать аналоговую часть:
Решил глянуть питальную часть аналоговой части и блин... что я вижу? Интрига... А вижу я DC-DC преобразователь, с гальванической, мать ее, развязкой))) F0505S-1W datasheet.
Герой моего провала)))
Ладно, все равно БП уже слеплен, установлен, хуже не будет, шарашим дальше...
Далее, я увидел на платке с разъемом RS232 разводку под нормальное "принтерное" (простите, не помню его название) USB гнездо. Покопался в шкафчиках (вот признайтесь, у всех же есть такая волшебная коробка/полка/шкаф/комната/квартира/гараж/склад где хранятся все вот эти важные мелочи?) и нашел это гнездо, внедрил, а то ну а чо оно, разводка есть, а гнезда пожалели)))
Пустое место. Моя душа страдает...
Заполнили пустоту на плате и в моей душе)))
Теперь так...
Я честно признаюсь, мне этот порт, ну ваще не тарахтел никуда, я им не пользуюсь, да и в планах нет, но теперь я доволен))). Весна... Обострение наверное)))
Ладно, отвлекся что-то. Продолжу, с вашего позволения. Остались еще фотки аналоговой части, добавлю что бы были, вдруг кому интересно будет.
Общий вид
Жопная, простите, задняя сторона
То же один из общих видов...
В общем, новослепленный БП прижился, ничего не греется, все работает, душа моя спокойна - от сети прибор я отвязал.
И еще момент. Перед подключением выяснил, что GND аналоговой и цифровой части объединены. В принципе, ожидаемо. Но дальше я взял в руки родной бп, перевернул и присмотрелся и блииин....
Выхода параллельны)))
Питание аналога и цифры вообще параллельно. Не было необходимости брать трансформатор с двумя вторичками! Можно было бы взять любой 5 вольтовый трансформатор с одной вторичкой и все было бы проще. Но мы, были бы не мы, если б искали легкие пути, верно?)))
По цифровой части, пока описания нет ибо туда не полез. Но в планах есть, нужно будет решить один мерзкий косяк этого чудесного прибора, о котором опишу ниже.
На этом, я закончу описание внутреннего мира моего нового мультиметра. Перейду к описанию впечатлений от работы с ним.
Самый главный, считаю, вопрос, не жалею ли я, что его купил? Однозначно НЕТ, прибор приятный, удобный, мои задачи покрывает полностью, даже с избытком. Стоит ли он своей цены? ИМХО, нет. На мой взгляд цена ему 8-10т, если бы я урвал его за эти деньги, я был бы в восторге.
Что для меня есть плюсы:
Полностью кнопочное управление.При чем, практически нет нескольких функций на одной кнопке. Для всех основных функций своя кнопка и это безумно удобно. Правда омы/диод и пищалку все-таки повесили на одну кнопку, это печалит, но привык.
Питание от сети.Даже мультиметры на акб (все свои мультиметры перевел на акб) садятся тогда, когда нужны вотпрямщяс. Бесило. Теперь не бесит.
Настольный формат.Во первых это красиво! Ничего не ездит по столу, не падает, где я его поставил со дня покупки, там он и стоит. Для меня это очень удобно, и этот параметр, был одним из основных при выборе.
Дисплей!О, услада очей моих!!! Ради этого цветного, читаемого экрана можно наверное приглушить даже боль причиняемую осознанием его цены. Дисплей клевый конечно.
Встроенный логгер.Есть возможность записи показаний в файл. Настраивается, как период записи от 15 мсек до 9999 сек, так и количество точек до 1000. Как в автоматическом режиме, так и в ручном.
Шустрая прозвонка (пищалка).Так же имеет регулировку по порогу сопротивления сработки от 1 до 1000 Ом (по умолчанию стоит 50 Ом). Трудно недооценить шуструю пищалку!
Пищалка на режиме прозвонки диода.Так же с возможностью регулировки порога сработки (по умолчанию 0,7В) Этим режимом конечно никого не удивить, он присутствует на всех китайских, да и не только мультиметрах, но вот возможность регулировки сработки, оченно удобственно.
Компенсация щупов.Для более точного измерения, можно компенсировать сопротивление щупов, что тоже не считаю лишним.
Математика.На режимах измерения "переменки" есть возможность отображения минимального, среднего и максимального значений.
Замер частоты.Ну тут нечего объяснять, понятно, что для этого есть оссцилограф, но иногда нужно произвести беглый замер, вполне себе выручает. Отображает как частоту, так и период.
Выбор частоты опроса.Есть три варианта LOW -4 , MID -16, HI - 65 опросов в секунду. Из опыта заметил, что на самой низкой, меряет как обычный китайский мультиметр. Сопоставимо с моим MESTEK DM100C. На средней скорости конечно измерения практически сразу, ну а на максимальной, разумеется, показания показываются еще до прикосновения щупами к точке. Магия, не иначе))) Ну а чему удивляться за 18 то тыщ)))
Про физическую кнопку включения, я вроде уже писал хвалебные слова, добавить нечего. Разве, что, на этот раз, китайские инженеры превзошли себя и сделали кнопку включение на морде, а не на заднице, как они это очень любят делать! Оловоотсос Proskit ss331 не даст соврать, буквально на днях выключатель на лицо ему перенес ибо сил моих уже никаких не было!
Вроде бы все о плюсах. Теперь расскажу о недостатках прибора, на мой взгляд:
Самый главный недостаток, который раздражает: Он, сука, не запоминает никаких настроек после выключения! То есть как выставлено с завода, начальный режим замер напряжения, пороги пищалки, скорость опроса, так и все, при каждом новом включении он запускается на этих режимах. Понятно, что мультиметр стационарный, и запустив с утра, выставив все параметры как надо, можно работать весь день, но бля, это бесит. Мы же блин, понимаем, что это технически реализуемо, почему не сделать? Часы, которые там в щуп не уперлись, они сделали энергонезависимыми, а блять, пользовательские настройки нет! У меня есть по этому поводу теория. Китайские инженеры создавая любую вещь, по итогу смотрят, оценивают и если она получилась отлично, они такие, "неее, слишком заебись получилось, не пойдет, нужно исправить и хуяк... подобный баг туда запихивают. Это на мой взгляд единственное объяснение этой херне, ну вот честно. Пользователь должен страдать, иначе никак! В дальнейшем буду искать возможность пофиксить эту проблему конечно. На гитхабе чувак ковыряет прошивку от этого прибора, пока она сырая и с косяками, но возможно энтузиасты победят. Да и вообще, нужно самому морду скинуть, посмотреть, что там и как, может батарейку нужно добавить или дежурное питание организовать. Посмотрим, как вдохновение придет, займусь...
Ну и еще, лично мне не хватает простенького генератора до 1кГц. Есть у меня RICHMETERS RM109 с этой функцией, очень бывает полезен на унч трактах.
Что еще по недостаткам... ну, импульсный БП немного настораживал. Теперь вопрос решен.
Вот еще б пищалку/диод/омметр на отдельных кнопках бы были, прям ваще было б супер.
Подведу итог. Купил бы я его сейчас, зная все это наперед? Наверное да. Если уж быть честным с собой и с вами, из подобных приборов этот самый дешевый. Не, есть конечно XDM1041, но там тоже есть свои приколы. В общем, что я хотел, от этого прибора, яполучил. Ну а чего не хотел, собстенно - я не получил!
- Ты гладишь меня, но делаешь это без уважения...
Ну и как же без надменной кисяры...
Всем добра и спасибо, что осилили эту простыню!
P. S. Забыл добавить инструкцию, на всякий случай.
