Дискретная видеокарта — неотъемлемая часть любого компьютера, который используется для игр или профессиональной работы с графикой и видео. Это достаточно сложное устройство, состоящее из нескольких компонентов. Каких именно, давайте рассмотрим?

У каждого комплектующего в компьютере имеется своя роль. Общими вычислениями занимается центральный процессор. «Подает» процессору данные оперативная память, а питает его и занимается коммуникациями материнская плата. Завершает картину отдельно устанавливаемая на процессор система охлаждения.

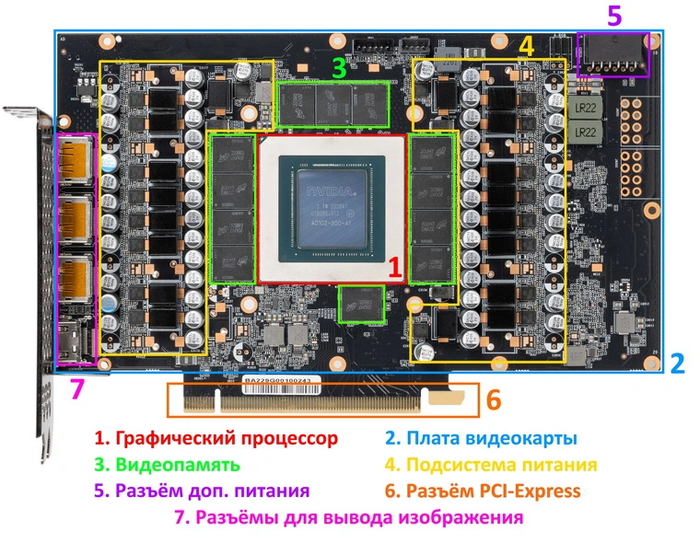

В отличие от такой модульной организации, видеокарта — это целый маленький «мир» с собственным вычислительным чипом, оперативной памятью, подсистемой питания, системой охлаждения, коммуникациями и прочими составляющими. Давайте рассмотрим основные части видеокарты по порядку.

1. Графический процессор

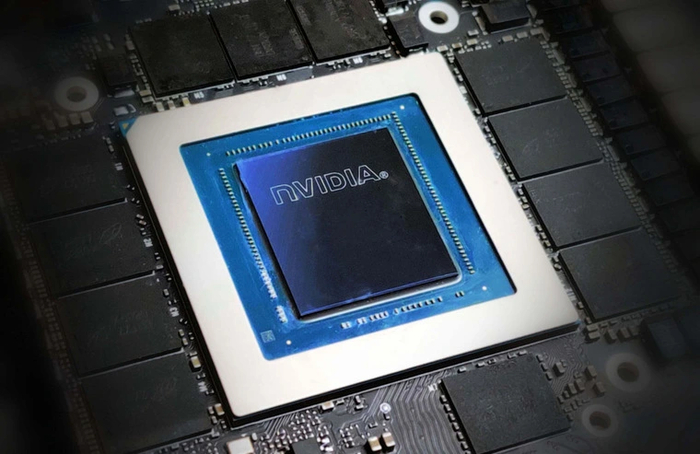

«Сердце» видеокарты, занимающееся вычислениями. Графический процессор может использоваться не только в игровой или профессиональной графике. Современным ГП уже давно под силу и разнообразные общие вычисления, если их поддержка имеется в используемой программе.

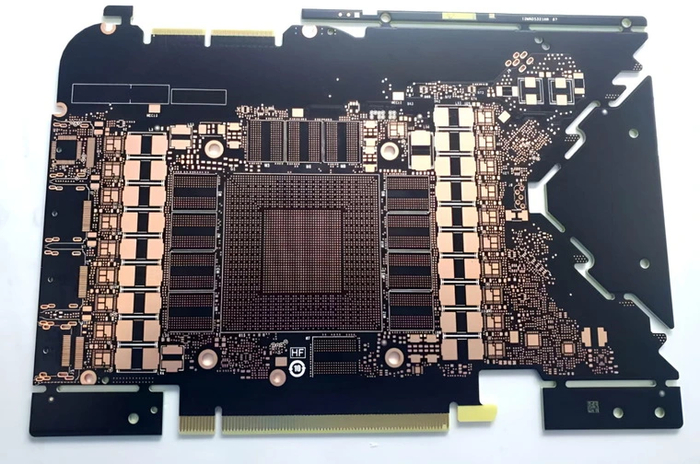

2. Плата видеокарты

Плата видеокарты выполняет ту же роль, что и материнская плата для центрального процессора. Дорожки на плате соединяют графический процессор с видеопамятью и различными разъемами. К тому же, именно на плате распаиваются электронные компоненты подсистемы питания ГП и видеопамяти.

3. Видеопамять

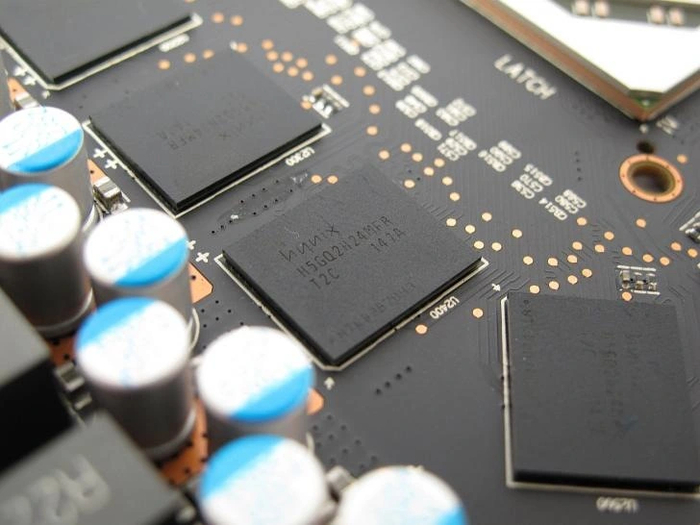

Собственная оперативная память видеочипа. Графические процессоры, в отличие от центральных, имеют более широкую шину доступа к памяти — до 384 бит в современных игровых моделях.

Большинством ГП, за исключением самых бюджетных, используется память различных поколений GDDR. Она отличается более высокими эффективными частотами, чем обычная память типа DDR. Поэтому графическая память видеокарты работает намного быстрее, чем оперативная память компьютера.

4. Подсистема питания

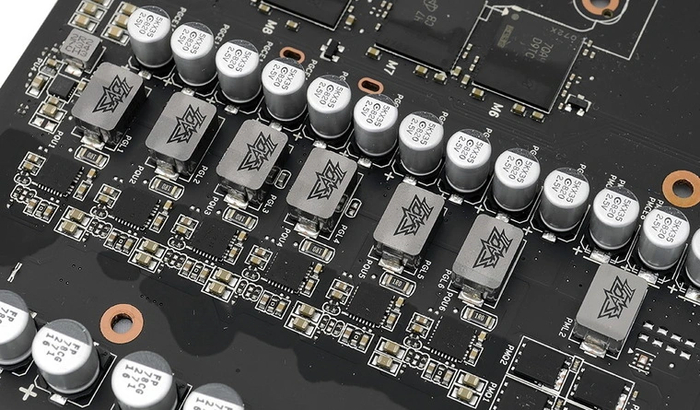

Подсистема питания графического процессора и видеопамяти. Представляет собой преобразователь напряжения (VRM), на который подается линия +12 В от блока питания. VRM формирует напряжения питания для ГП и видеопамяти. Они гораздо более низкие — порядка 1-1.5 В.

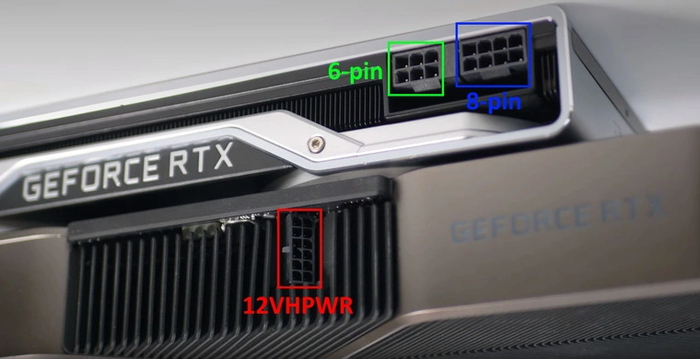

5. Разъемы дополнительного питания

Разъемы для подачи питания на видеокарту. У некоторых бюджетных моделей могут отсутствовать, так как они получают питание от слота PCI-E на материнской плате – максимум до 75 Вт. Более мощные решения вдобавок к этому могут обладать одним или несколькими разъемами:

• PCI-E 6-pin — первая версия разъема для видеокарт с интерфейсом PCI-E. Может передавать до 75 Вт мощности.

• PCI-E 8-pin — вторая версия разъема для видеокарт с интерфейсом PCI-E. Может передавать до 150 Вт мощности.

• 12VHPWR — современный вид разъема, устанавливаемый на топовые видеокарты NVIDIA. Может передавать до 600 Вт мощности.

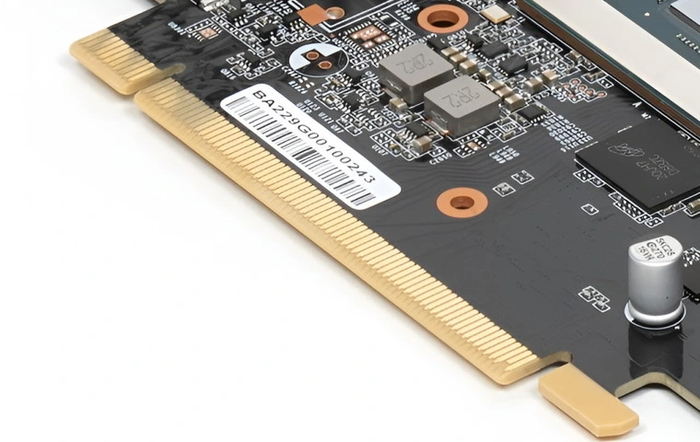

6. Разъем шины PCI-E

Разъем для подключения видеокарты к слоту PCI-E x16 на материнской плате. Выглядит у всех видеокарт одинаково. Однако в зависимости от модели карты к нему может быть подведено разное количество линий шины PCI-E — от 4 до 16.

7. Разъемы для вывода изображения

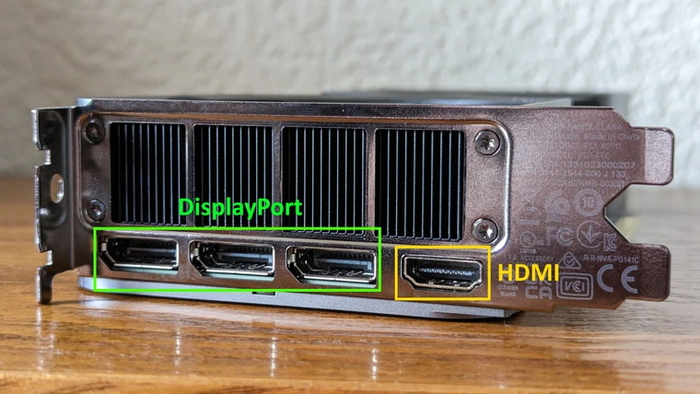

Разъемы для подключения устройств отображения информации — мониторов, телевизоров или проекторов.

• HDMI — универсальный и наиболее распространенный порт для всех видов устройств отображения. На современных моделях видеокарт обычно один HDMI, но иногда можно встретить и пару.

• DisplayPort — второй по популярности порт. Используется в основном для подключения мониторов, в телевизорах и проекторах встречается реже.

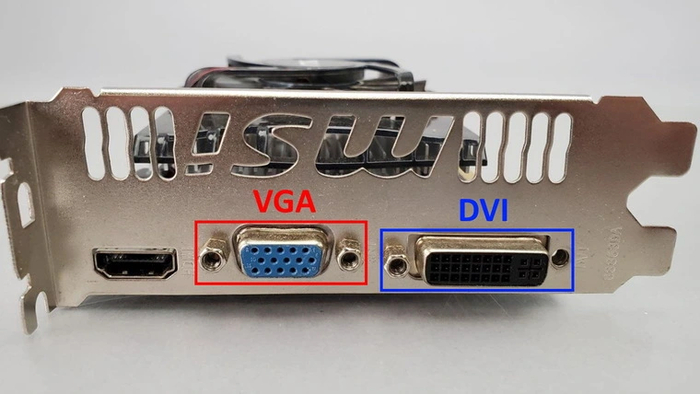

• DVI — устаревший цифровой порт, который все еще имеется в ряде видеокарт и некоторых моделях мониторов.

• VGA (D-SUB) — аналоговый порт для мониторов и проекторов, которого уже не встретить в современных игровых моделях. Однако в ряде бюджетных видеокарт его до сих пор можно найти, как и в недорогих мониторах.

8. Система охлаждения

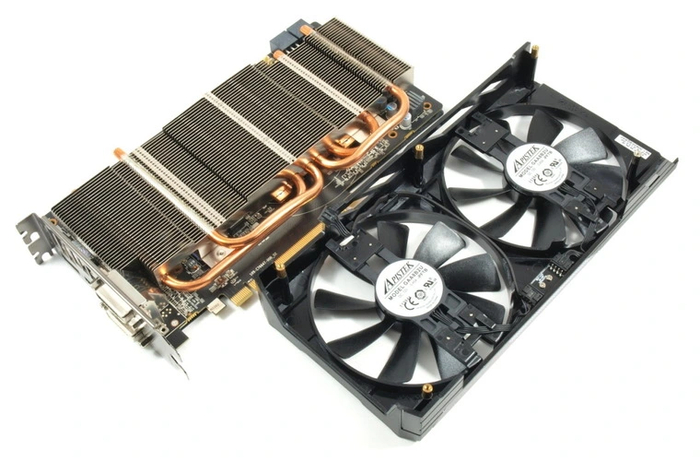

Плата видеокарты со всеми установленными на нее компонентами обладает собственной системой охлаждения.

Чаще всего эта система представляет собой радиатор, на котором установлены вентиляторы для обдува и декоративный кожух. Тепло с графического процессора на радиатор передается посредством слоя термопасты между ними. Для передачи тепла с видеопамяти и компонентов подсистемы питания применяются термопрокладки.

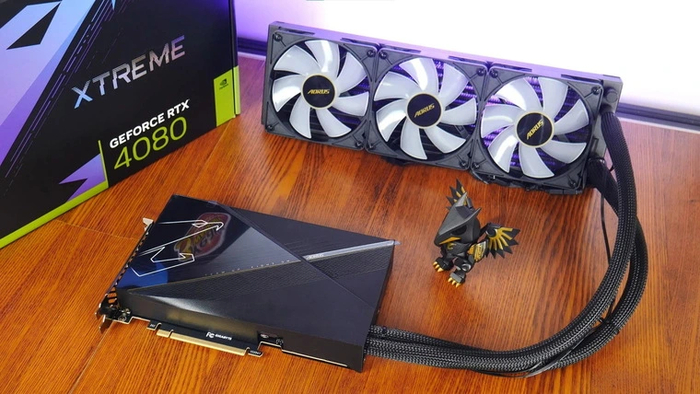

Для более эффективного охлаждения в среднебюджетных и топовых моделях карт тепло по радиатору «разносят» тепловые трубки. С той же целью в основание радиатора может устанавливаться испарительная камера.

Среди бюджетных моделей встречаются карты с пассивным охлаждением — у них есть радиатор, но нет вентиляторов. Топовые модели, напротив, могут обладать системой жидкостного охлаждения. В ее основе тоже лежит радиатор и вентиляторы, но они вынесены за пределы корпуса видеокарты с помощью шлангов водоблока. Водоблок, в свою очередь, устанавливается на плату видеокарты вместо радиатора.

Питание компонентов воздушной или жидкостной системы охлаждения подключено к плате видеокарты. Оттуда ей управляет специальный микроконтроллер, который получает данные о температуре от графического чипа, памяти и прочих компонентов, находящихся на плате.

Два hdd western digital blue 1тб [10EZEX]

Один ssd kingston m2 256гб

Windows 10 pro лицензия версия 22H2

ссылка на прошлый пост Зависает проводник на Windows 10

В дополнение к прошлой статье: файлы, папки в проводнике зависают на ВСЕХ накопителях. Ярлыки на рабочем столе (которые на ssd тоже виснут)

Устройство и принцип работы

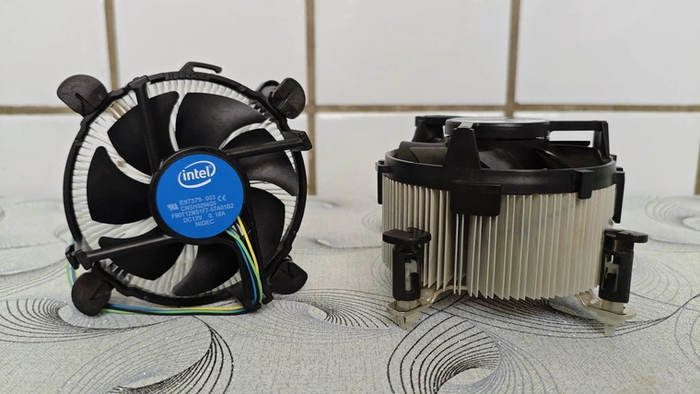

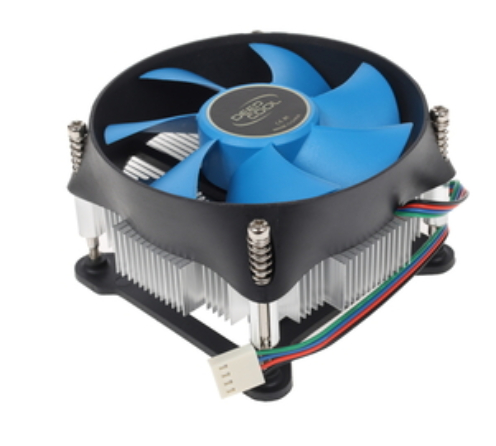

Экструзия — наиболее простой способ изготовления радиаторов, которые используются для охлаждения компонентов ПК. Этот процесс представляет собой продавливание расплавленного алюминия через специальную заготовку, которая определяет форму готового цельнометаллического радиатора на выходе.

Подошва экструдированного радиатора поглощает тепло от процессора, которое за счет теплопроводности металла понемногу распространяется по всему его объему. Эффективность отвода тепла здесь зависит от размеров радиатора и формы его ребер — ведь именно они определяют площадь контакта горячего металла с воздухом, нагнетаемым вентилятором. Дополнительно увеличить эффективность может помочь медная вставка-теплосъемник, которой оснащаются некоторые подобные конструкции.

За счет большей теплопроводности медь быстрее поглощает и равномернее передает тепло по всему объему радиатора из алюминия, чем при контакте этого металла с охлаждаемой поверхностью напрямую. Поэтому кулеры с медным сердечником показывают себя лучше, чем модели на основе цельнометаллических «брусков» алюминия.

Исторически экструдированные радиаторы использовались на всех компонентах ПК, которые нуждались в охлаждении: материнских платах, процессорах и видеокартах. Но из-за роста тепловыделения на двух последних уже к концу 2000-х годов они постепенно стали вытесняться радиаторами на базе тепловых трубок.

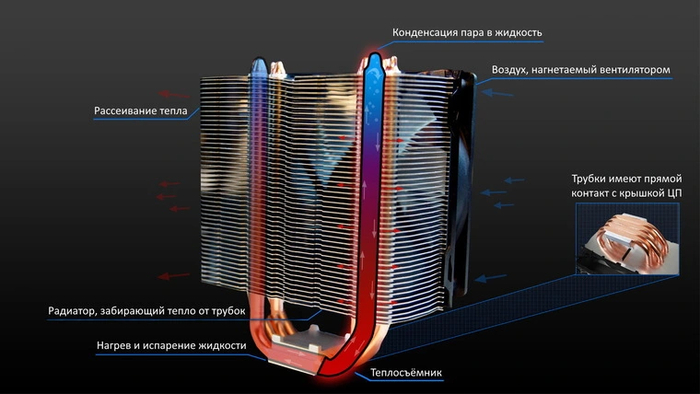

Тепловые трубки выполняются из меди и являются герметичными сосудами. Внутри них находится жидкость под пониженным давлением, которая за счет этого способна закипать при температуре ниже 100 °C. В теплосъемник кулера спрессовывается или припаивается несколько таких трубок, на концы которых нанизываются тонкие алюминиевые пластины — они играют роль радиатора.

При нагреве жидкость в трубках закипает и испаряется, поглощая большое количество тепла. Пар перемещается на противоположный конец трубок, где соприкасается с холодными стенками и конденсируется, вновь превращаясь в жидкость. Тепло от трубок передается алюминиевым пластинам радиатора и рассеивается с помощью потока воздуха от вентилятора. А жидкость стекает в теплосъемник, и весь процесс повторяется снова и снова.

Трубки быстро передают тепло в разные части радиатора, а площадь отдачи у такой конструкции довольно большая. Чего нельзя сказать о моделях с экструдированными радиаторами: площадь рассеивания здесь меньше, а тепло распространяется по ней заметно медленнее даже с медным теплосъемником, не говоря уже чисто об алюминиевых моделях. Поэтому эффективность работы у радиаторов на тепловых трубках ощутимо выше.

Виды кулеров и их особенности

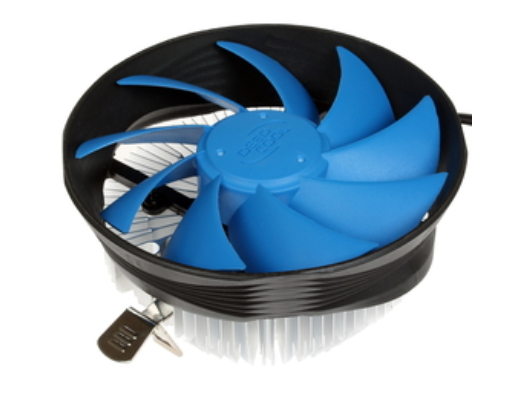

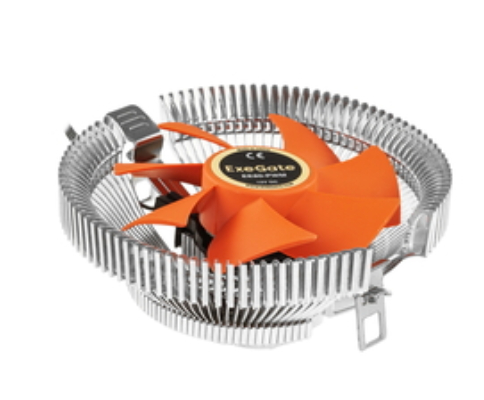

В зависимости от модели, экструдированные радиаторы кулеров могут иметь разную форму — круглую или квадратную. Никакую значимость этот параметр не несет, это лишь часть дизайна.

По ширине радиатора разные модели отличаются незначительно, чего не скажешь о высоте. При прочих равных, у более низких радиаторов эффективность хуже, а максимальный TDP — ниже. Но зато кулеры с ними без проблем поместятся даже в ультракомпактные корпуса.

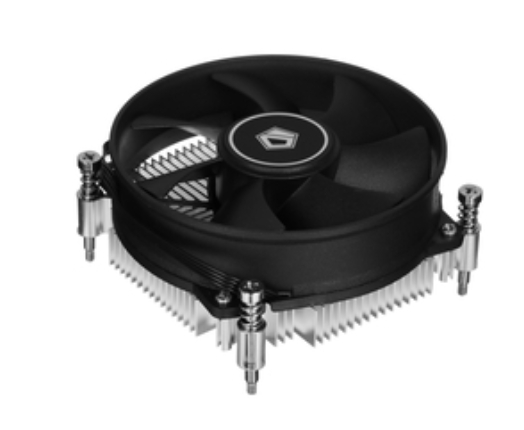

Чаще всего вентилятор у кулеров находится поверх радиатора, но у некоторых моделей он бывает утоплен в ребра. В теории, так радиатор продувается лучше. Однако на практике заметного прироста эффективности от подобной конструкции почти нет.

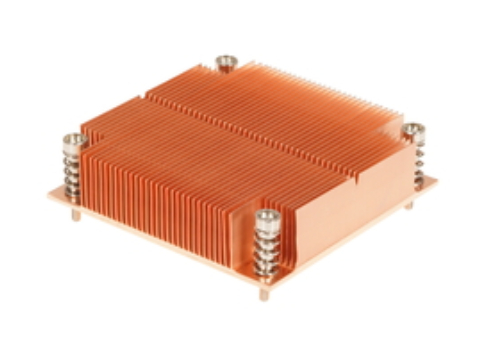

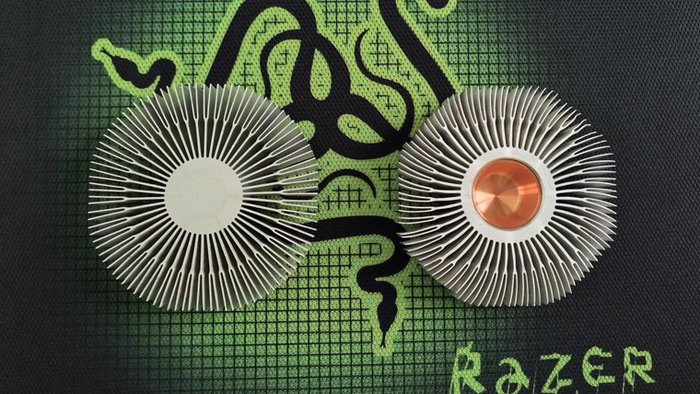

Особняком стоят модели с медной вставкой. Как уже упоминалось, такие радиаторы рассеивают тепло лучше, чем полностью алюминиевые. Подобная конструкция наиболее распространена у боксовых кулеров Intel, но встречается и у решений от сторонних производителей.

Как правило, чем дешевле кулер, тем незамысловатее дизайн его радиатора и тем меньше у него ребер. Поэтому, несмотря на кажущуюся схожесть, у самых простых моделей эффективность может быть заметно ниже, чем у более «продвинутых». Стоит помнить, что это влияет не только на температуру, но и на уровень шума — справиться с охлаждением процессора может любая модель, подходящая по TDP, но работать тише будет более эффективная.

Когда стоит покупать

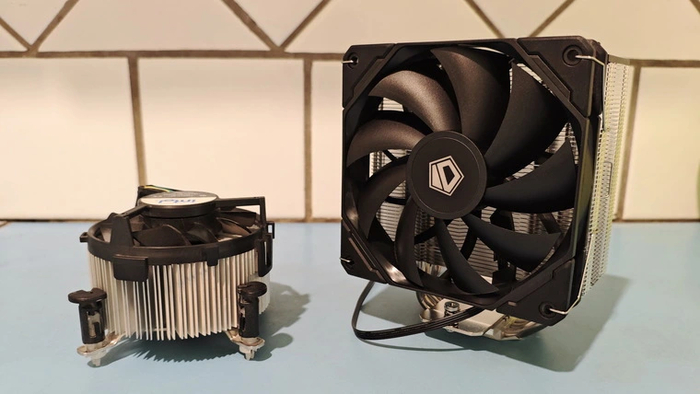

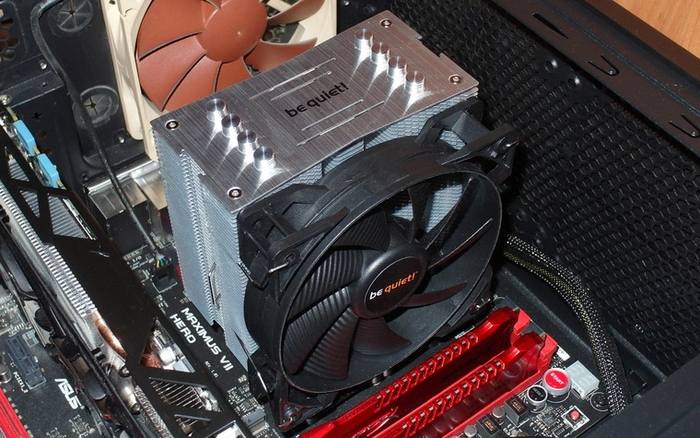

На заре появления башенных кулеров с тепловыми трубками стоили они ощутимо дороже, чем модели с экструдированными радиаторами. А если учесть, что до 2017 года в массовых ПК не было процессоров с количеством ядер более четырех (привет, псевдовосьмиядерный FX), то реальная нужда в «башнях» была главным образом у пользователей топовых ЦП, энтузиастов, оверклокеров и любителей абсолютной тишины под нагрузкой.

К сегодняшнему дню даже бюджетные процессоры обзавелись большим количеством ядер. Поэтому они выделяют заметно больше тепла и требуют заметно более эффективного охлаждения. Вдобавок технология тепловых трубок распространилась массово, а цена недорогих кулеров с ними практически сравнялась со стоимостью моделей на базе экструдированных радиаторов. А если учесть, что последние могут эффективно отвести максимум 100–120 Вт при вентиляторе, вращающемся со скоростью около 2000 об/мин, то возникает резонный вопрос: а зачем они вообще нужны, если решения с тепловыми трубками работают тише и эффективнее?

Однако есть у таких кулеров и собственные ниши распространения, в которых конкуренция с «башнями» им не грозит. К ним относятся:

• Компактные корпуса и мини-ПК. Башенные кулеры обладают большой высотой, что делает их несовместимыми с компактными корпусами. И хотя встречаются горизонтальные кулеры с тепловыми трубками, их габариты больше, чем у классических моделей с экструдированными радиаторами. Поэтому последние точно «влезут» везде.

• ПК с процессорами, обладающими низким TDP. ЦП с низким тепловыделением прекрасно охлаждаются экструдированными кулерами даже на умеренных оборотах. К тому же, бонусом они обдувают и зону VRM на «материнке», что важно для бюджетных плат без радиаторов. Установка башенного кулера в этом случае не имеет особого смысла.

К моделям с низким тепловыделением из ассортимента Intel относятся Celeron, Pentium, Сore i3, а также энергоэффективные варианты Core с приставкой «T». Среди современных AMD с ними могут поспорить некоторые Ryzen с приставкой «G» и все энергоэффективные Ryzen «GE».

• Компьютеры с пассивным охлаждением. Если нужна абсолютная бесшумность для системы с «холодным» процессором, то можно организовать пассивное охлаждение. Основной критерий к кулеру в этом случае — отсутствие вентилятора. Среди моделей с экструдированными радиаторами такие как раз есть.

• Системы, где требуется работа в любых условиях. Тепловые трубки не подходят для использования в условиях холода или жары. В первом случае жидкость в них может замерзнуть, а во втором — перестать конденсироваться. Это ведет к невозможности эффективно переносить тепло на радиатор, что приведет к перегреву ЦП. А при длительном использовании подобные условия могут стать причиной разгерметизации трубок. Поэтому в системах, которые работают на улице (к примеру, банкоматы и терминалы самообслуживания) можно использовать только кулеры с цельнометаллическими радиаторами.

Итоги

Кулеры с экструдированными радиаторами в народе часто называют «простыми» или «обычными». Эти имена как нельзя точно отражают их конструкцию и принцип работы. Подобные решения простые, как три копейки, и в них просто нечему ломаться (кроме самого вентилятора).

Однако возможности по отводу тепла у этих кулеров ставят крест на их использовании с современными производительными процессорами. А там, где возможностей хватает, аргументом против может стать повышенный уровень шума — «башня» почти всегда будет работать тише.

Впрочем, исчезать кулеры с экструдированными радиаторами не собираются. Они остаются востребованными для компактных корпусов, сборок с «холодными» процессорами и систем, которые должны оставаться работоспособными в любых внешних условиях. Для этих случаев подобные решения все также незаменимы.

Внешний вид и дизайн

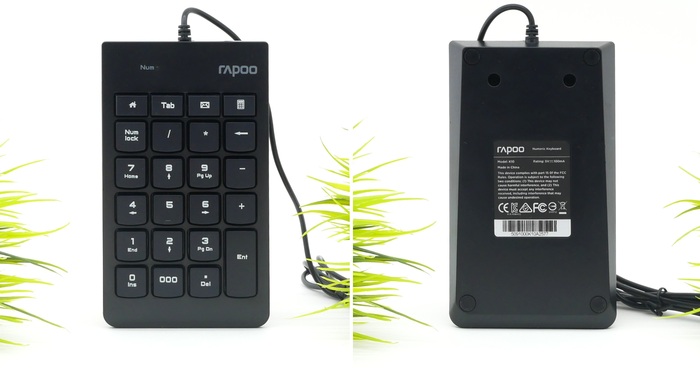

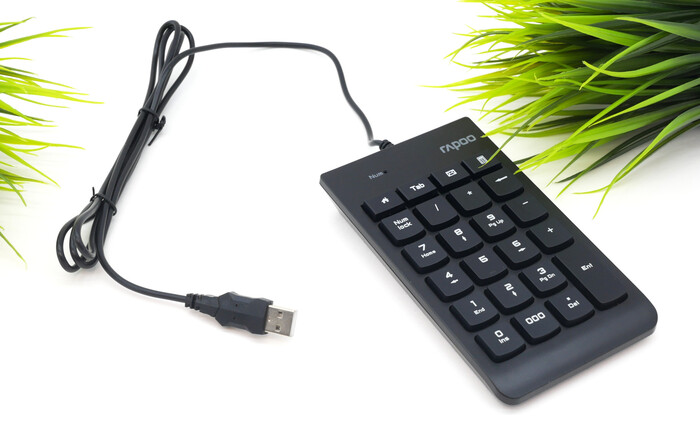

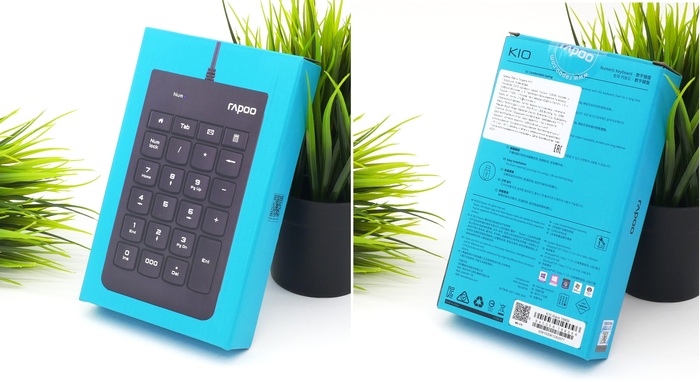

Цифровой блок клавиатуры Rapoo K10 представляет собой независимое устройство с определенной конкретной задачей и выглядит как детеныш полноценной клавиатуры. Похожие устройства вы могли видеть иногда у банковских служащих. А почему?

Идея использовать отдельный цифровой блок не нова: сценарии могут быть разные. Например, вы приобрели ранее клавиатуру без данного модуля, как на Logitech K380, или решили расширить функционал обычной клавиатуры. Зачем? Иногда очень удобно, когда слева находится сама клавиатура, справа — мышь, а еще правее можно расположить вот такое устройство — Rapoo K10. Двигать туда-сюда клавиатуру неудобно, а правая рука с мышкой постоянно в движении, поэтому правую руку удобно переложить быстренько на цифровой блок, выполнить пару операций и вернуться к мышке, перещелкнуть на другую ячейку Excel и повторить операцию.

А у него есть несколько дополнительных функций.

У мембранного цифрового блока Rapoo K10 имеются 23 клавиши с дополнительными функциями:

• значок «Дом» — открытие новой вкладки браузера

• значок «Письмо» — открытие Outlook или другого почтового мессенджера

• Значок «Калькулятор — открытие нового окна калькулятора

Клавиатура Rapoo K10 выполнена очень качественно из ABS пластика. Все достаточно просто и надежно. У данной модели есть защита от проливания жидкости.

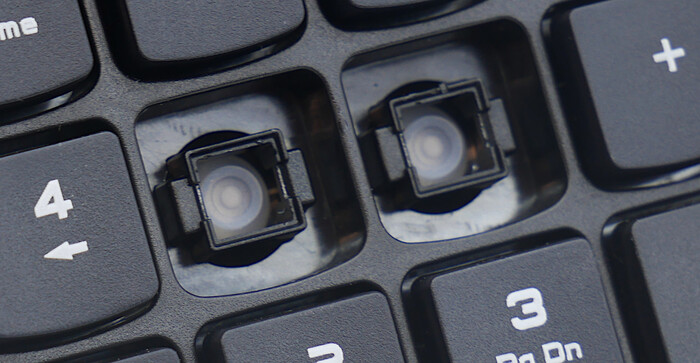

Кейкапы у мембранной клавиатуры классические, достаточно крепкие и износостойкие. Производитель на официальном сайте пишет про лазерную гравировку, но ощущается рельефность, и, думаю, здесь покраска.

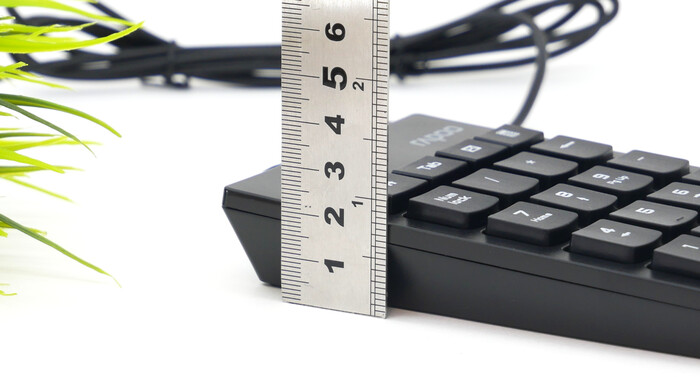

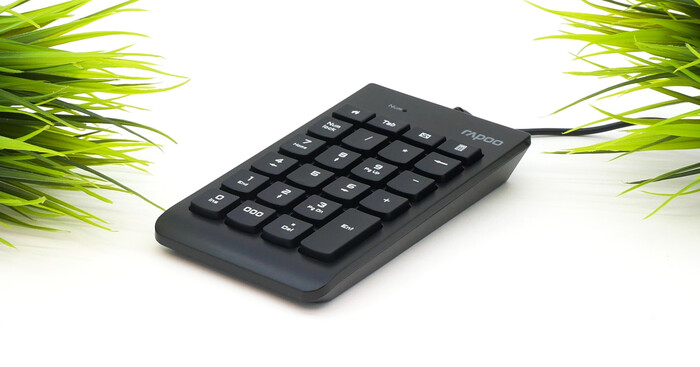

Модель Rapoo K10 достаточно компактна и при необходимости легко транспортируется в рюкзаке или сумочке. Размеры устройства 151 х 88 х 26 мм при массе 110 г. Пусть оно и легкое, четыре резиновые ножки предотвращают скольжение.

Подключение по USB-порту моментальное, никаких драйверов или ожидания.

Внутреннее устройство

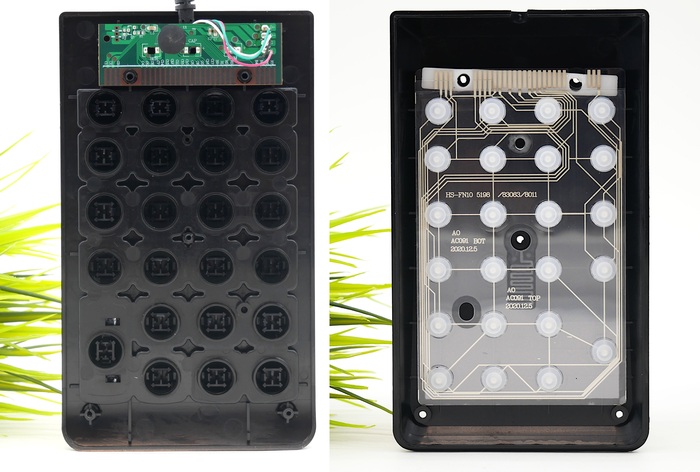

Одно из устройств Rapoo K10 я решил разобрать. Корпус состоит из двух половинок: два больших и два маленьких винта, еще один под наклейкой, так что потеряна гарантия.

Внутри без неожиданностей: привычная конструкция для мембранных клавиатур с тонкой прозрачной пленкой и токопроводящими дорожками, клавишами и управляющей печатной платой.

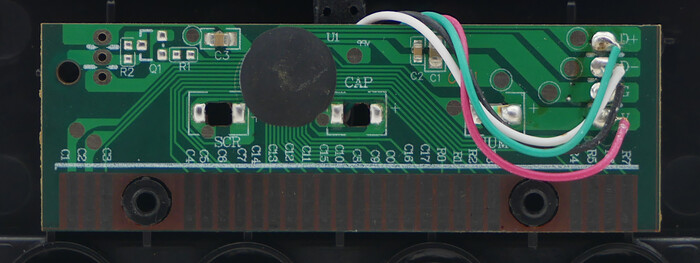

Управление осуществляется данной схемой. Имеется синий индикатор Num Lock. Сама микросхема залита диэлектриком-компаудом.

Практика использования

Цифровой блок клавиатуры Rapoo K10 оказался даже удобным и полезным. Как я описывал одну из схем использования, слева у меня клавиатура, справа — мышка, еще правее — Rapoo K10. Удобство даже выше ожидаемого.

Если у вас есть опыт работы за классической мембранной клавиатурой, то и за Rapoo K10 работать будет проще простого: легкие нажатия, практически бесшумные клики, кнопки вызова калькулятора и открытия браузера полезны. По клавише Num Lock модуль Rapoo K10 отключается.

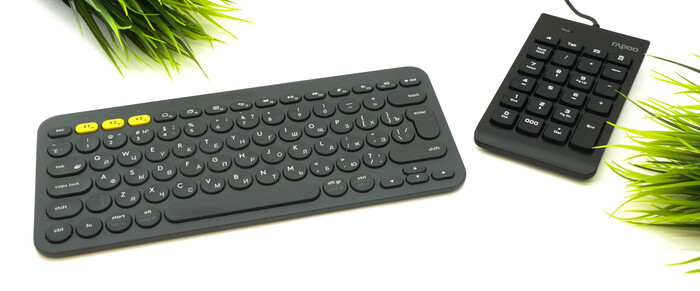

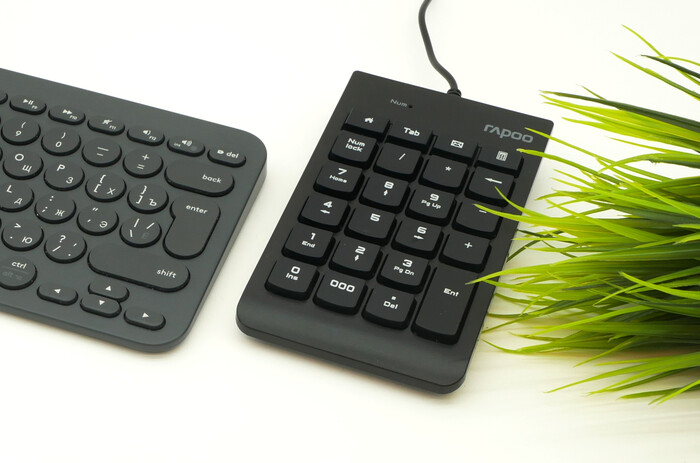

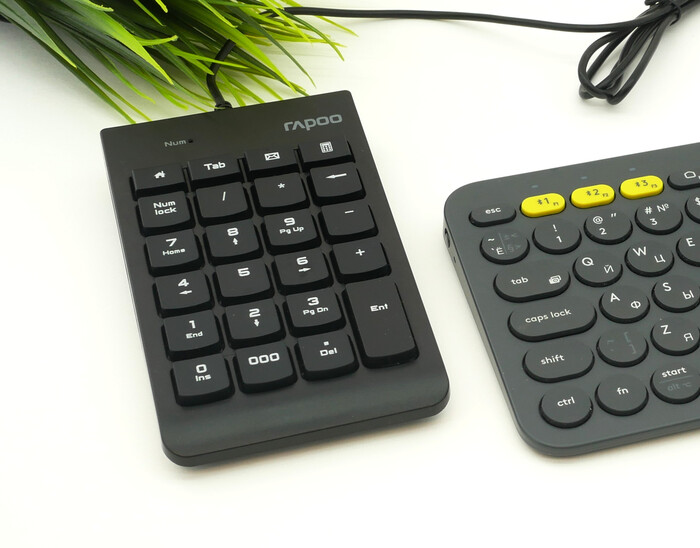

В целом, клавиатура Rapoo K10 будет приятным дополнением. А еще ее можно расположить как справа от обычной клавиатуры..

… так и слева для удобства. Благо кабель длинный.

Заключение

У внешнего цифрового блока клавиатуры исключительно одна важная задача, и модель Rapoo K10 ее полностью реализует. Я бы отнес данное устройство к полезным дополнительным аксессуарам бухгалтера, математика или ученого, где важны цифры-цифры-цифры. Цифры, которые всегда под рукой.

Из плюсов — низкая стоимость, мягкое нажатие, бесшумность. Из минусов — можно добавить ножки для регулировки высоты.

Подводя итоги, цифровой блок Rapoo K10 является интересным решением.

Линейка оперативной памяти предлагает пользователям высокоскоростные модули DDR5 с частотами от 6000 до 8000 МГц, разнообразием объемов и вариантами комплектации – как в наборах, так и поштучно. В этом обзоре мы подробно разберем 32 ГБ комплект с частотой 6400 МГц, оценим его дизайн, подсветку, температурные показатели и потенциал разгона, а также проверим стабильность работы на вшитом профиле.

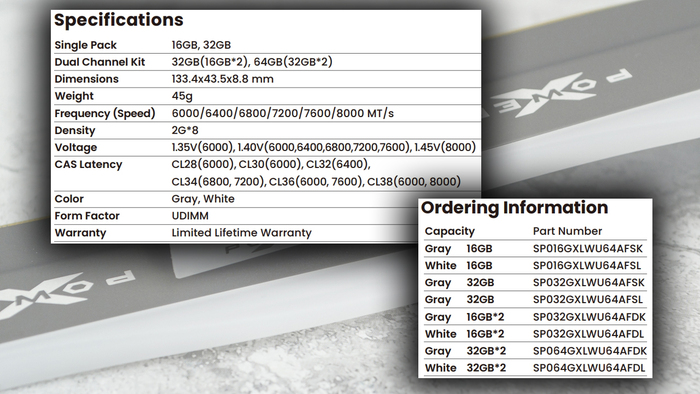

Технические характеристики

Линейка XPOWER Storm RGB очень обширная и предлагает DDR5 с частотой от 6000 МГц до 8000 МГц. Также доступны разные объемы и как комплекты, так и поштучные упаковки. Ах да, еще на выбор два цвета – серый (как в текущем обзоре) и белый.

Упаковка и комплектация

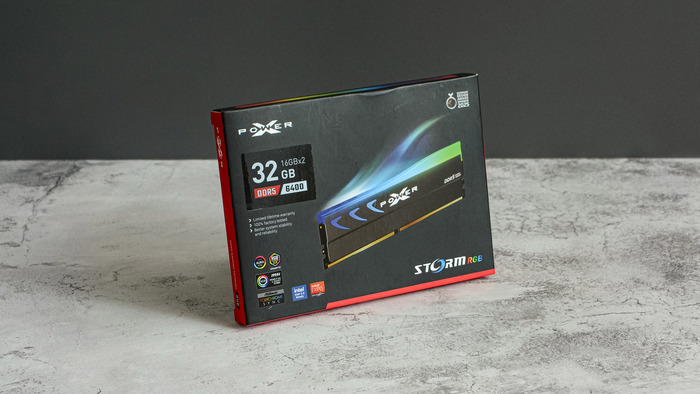

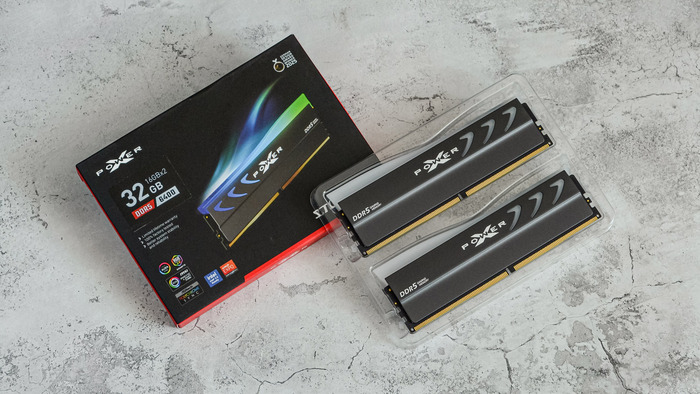

Silicon Power XPOWER Storm RGB поставляются в картонной коробке с полноцветной полиграфией. Габариты настолько скромные насколько позволяет пара планок оперативной памяти. На лицевой стороне красочно изображено само устройство, а также обозначены ключевые характеристики и особенности. На тыльной стороне ничего интересного рядовому пользователю нет.

Внутри коробки располагается подложка из прозрачного пластика с двумя отсеками под планки памяти. Креме самих планок в комплекте поставки нет ничего.

Внешний вид и особенности

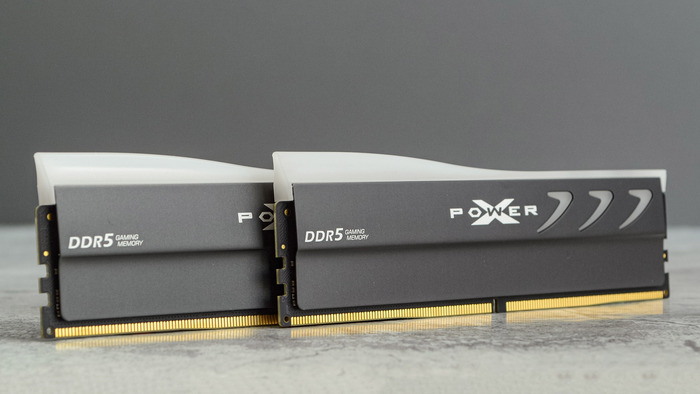

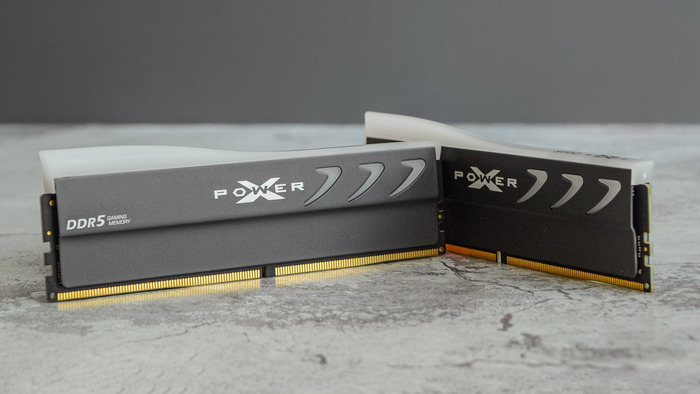

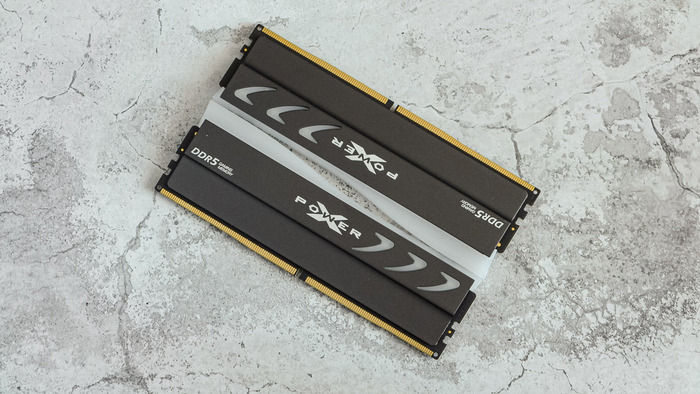

Silicon Power XPOWER Storm RGB – планки памяти с довольно яркой внешностью. Плавные формы здесь сочетаются с прямыми углами, а симметрия соседствует с асимметрией.

Радиаторы темно-серого цвета закрывают большую часть поверхности устройства.

Несмотря на кажущуюся стремительность и хаос во внешности, спокойствие и симметрию тоже можно найти. Главное смотреть под правильным углом.

Половины радиатора зеркальны, а главное их отличие – наличие стикера.

Помимо крупной надписи «XPOWER» по центру на радиаторе имеется более скромная – «DDR5 Gaming Memory». В верхней части планок расположился чуть-ли не акулий плавник молочно-белого пластика. Им и бумерангообразными насечками реализована подсветка обозреваемого комплекта.

При взгляде с торца видно, что радиатор изготовлен из относительно тонкого листа металла методом штамповки (судя по всему). Между чипами памяти и радиатором, можно заметить пористую прокладку черного цвета – судя по всему это что-то вроде пористого термоскотча. Через такой же материал контактирует пустая (без чипов) сторона текстолита со своей половиной радиатора. Что же касается чипов памяти, то, как уже можно было понять, расположены они с одной стороны текстолита, а их общее количество – восемь.

Подсветка

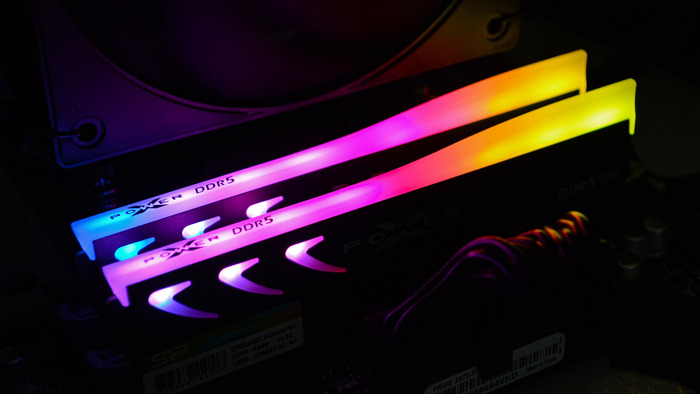

Как можно понять из описания выше, подсветка реализована подсвечиванием элементов из полупрозрачного пластика: длинного «плавника сверху» и насечек по бокам. Выглядит это довольно приятно и немного агрессивно. В любом случае подсветка это дело сугубо лично и, что называется, на любителя. Кому-то нравиться, кому-то – нет. Но то, что в XPOWER Storm RGB она реализована довольно необычными формами – факт.

Сам эффект подсветки зависит от утилиты управления этой самой подсветкой. Заявляется, что сами планки Silicon Power XPOWER Storm RGB умеют корректно работать со всеми популярными RGB-утилитами от производителей мат.плат.

Тестовый стенд и первичные данные

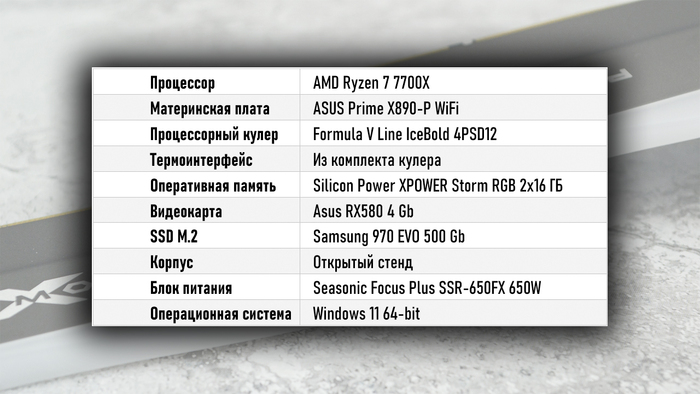

Конфигурация тестового стенда

Планки Silicon Power XPOWER Storm RGB, как и полагается, установлены во 2 и 4 слоты материнской платы. Система беспроблемно запустилась, а сама память благополучно определилась. Ниже размещена информация SPD прямиком из UEFI.

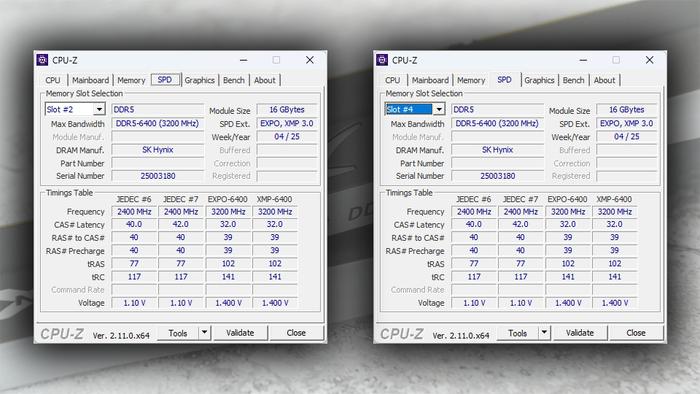

Как видно из скриншота, память XPOWER Storm RGB имеет один встроенный профиль с частотой 6400 МГц с таймингами 32-39-39-102.

Стоит отметить, что профиля все же два, но с одинаковыми настройками –XMP и EXPO.

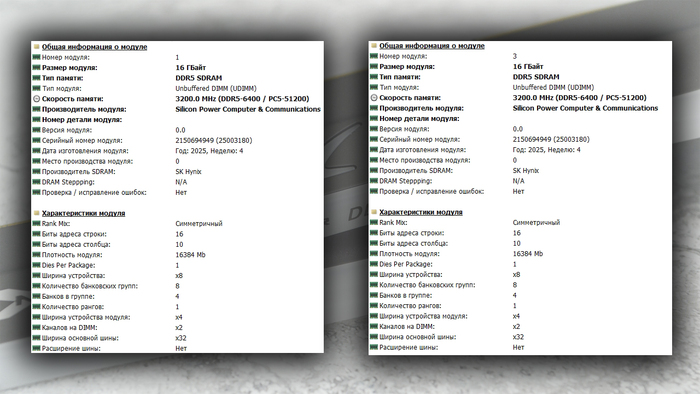

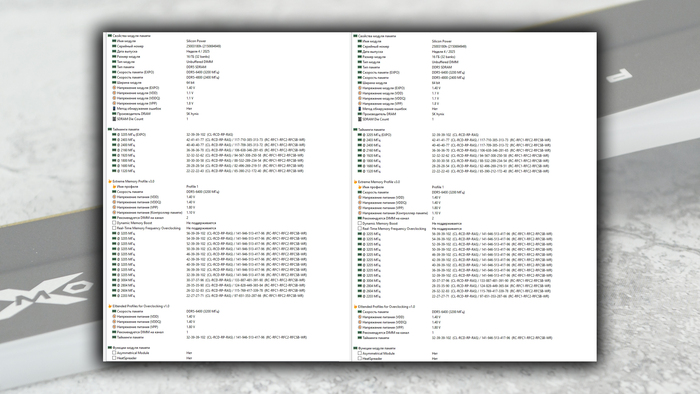

С информацией от AIDA64 можно ознакомиться выше.

И немного общей информации от HWinfo.

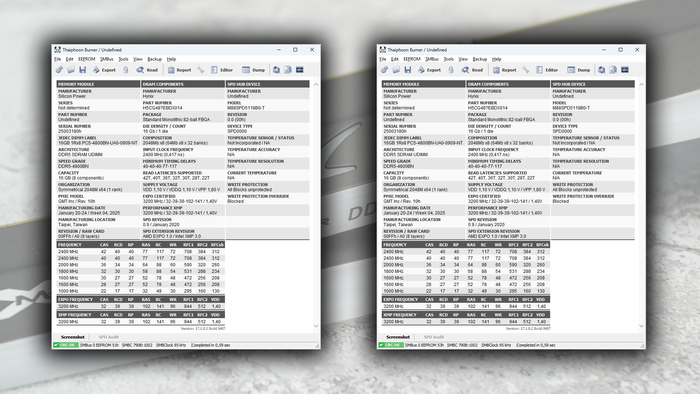

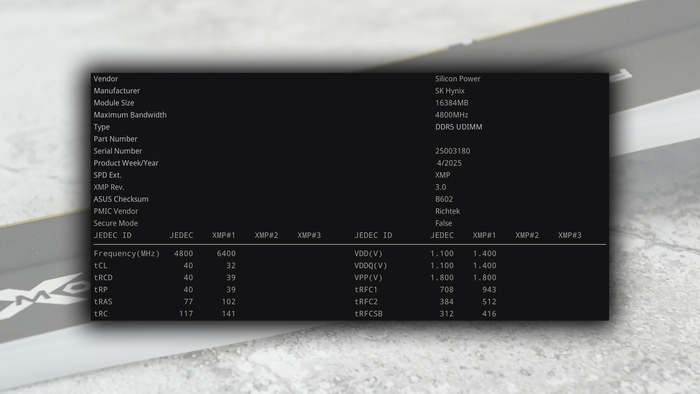

По мнению Taiphpoon Burner комплект Silicon Power XPOWER Storm RGB использует чипы Hynix, однако ревизию утилита не определяет. Дара производства (январь 2025) позволяют сделать предположение, что здесь используются A-die.

Тестирование на вшитом профиле

Комплект оперативной памяти Silicon Power XPOWER Storm RGB 32 ГБ как мы уже выяснили имеет один-единственный встроенный профиль: 6400 МГц с основными таймингами 32-39-39-102 при напряжении 1,4В.

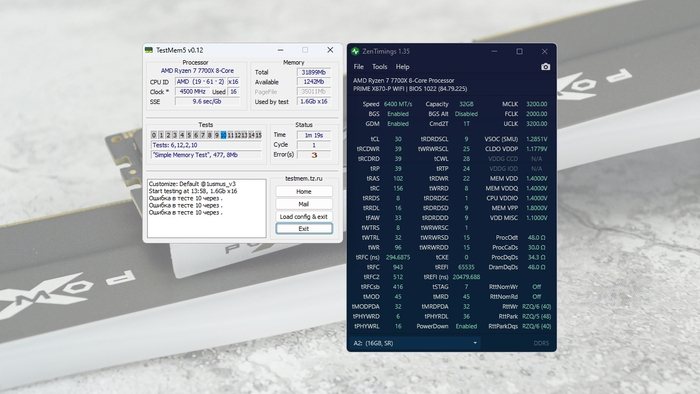

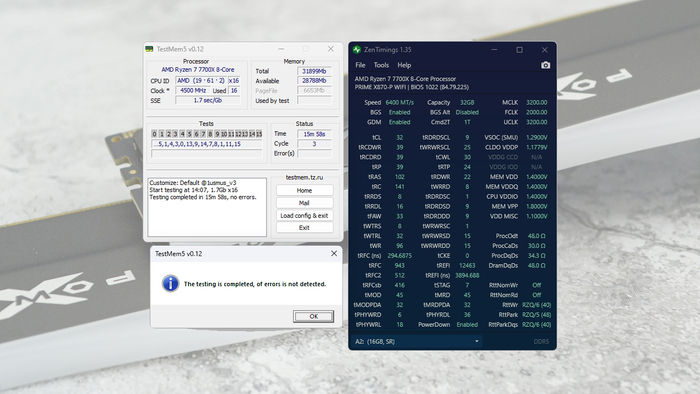

Стабильность работы системы тестировалось путем нагрузки утилитой TestMem5 v0.12 с профилем 1usmus_v3.

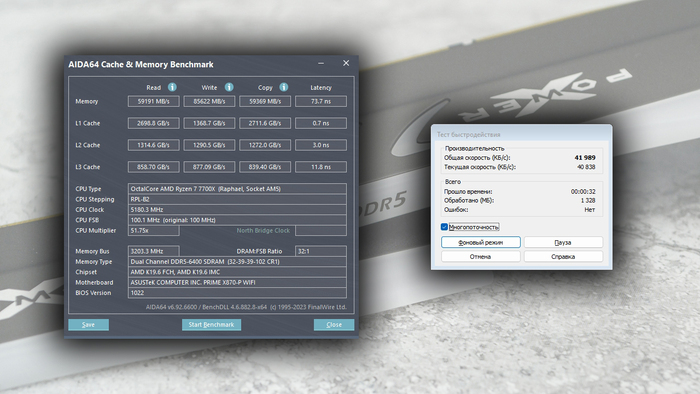

Вот какие значения были получены в Cache & Memory Benchmark от AIDA64, а также в надстройке «Тест быстродействия» от WinRAR.

Попытки разгона

В тестовом помещении температура была около 30° C поэтому, перед началом всех манипуляций был организован дополнительный обдув моделей памяти 140 мм вентилятором, который вращался со скоростью 800 об/мин.

Первый делом я попытался ужать тайминги при той же частоте, что используется в профиле. Но даже небольшое снижение, до CL30 вызывало нестабильность системы, а TestMem5 сыпал ошибками.

На частоте 6800 МГц с основными таймингами 34-44-44-84 и 36-45-45-90 при напряжении 1,4В система стартовала, но также была нестабильна. Дальнейшее же увеличение таймингов весьма сомнительно в плане практического смысла.

Не исключено что на другом тестовом стенде память будет вести себя по-другому и покажет иной результат. К тому же весьма вероятно, что конкретно мне достался экземпляр с не самыми удачными чипами.

Температурный режим

Замеры температуры производились можно сказать в стоковом режиме – с активированным вшитым профилем на 6400 МГц. Напомню также, что никакого обдува планок не было, а система собрана на открытом стенде.

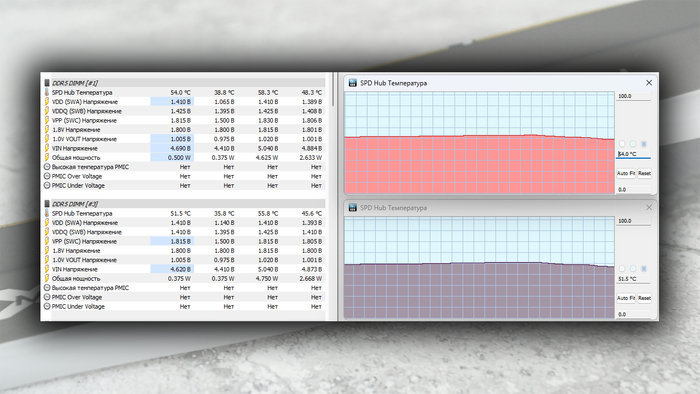

Во время нагрузки на память утилитой TestMem5 v0.12 с профилем 1usmus_v3 термодатчики планок рапортовали что кратковременна были достигнуты температуры 55,8° C и 58,3° C – для первой и второй планок, соответственно. В состоянии относительно покоя температура снижалась до 44-45° C. Так что годная вентиляция внутри корпуса очень-даже желательна.

Заключение

Silicon Power XPOWER Storm RGB – это стильная и производительная оперативная память формата DDR5, которая отлично подойдет для геймеров, ценящих не только скорость, но и эстетику. Модули демонстрируют стабильную работу на заявленной частоте 6400 МГц, а их агрессивный дизайн с RGB-подсветкой удачно впишется в игровые сборки. В итоге, если вам нужна память с заводским разгоном и яркой подсветкой, XPOWER Storm RGB – достойный вариант.
