Саркофаг

Впервые идея накрыть аварийный блок прозвучала из уст академика Велихова ещё в мае, однако в начале месяца было не до того. Проектирование Объекта «Укрытие», как его назвали официально, началось 20 мая. Однако реально его концепцию закончили согласовывать только в июле. Проработали 18 вариантов. ТЗ вообще только 12 августа утвердили. Оно и понятно, необходимо как можно быстрее закрыть висевший у всех бельмом на глазу разлом, источавший из себя радиоактивные материалы. Основным подрядчиком стало минсредмаш СССР, научным руководителем – вездесущий ИАЭ.

Необходимо было закрыть все развалы и провалы, причём неважно чем – бетоном, грунтом или тяжёлыми экранами – лишь бы радиация сидела внутри. Остановились, впрочем, на монолитном бетоне, как на самом удобном материале. Исходя из этого и начали проектные работы. Сложностей была масса, ведь состояния конструкций блока не знал никто. Внутрь ходило множество экспедиций, которые искали топливо, изучали внутреннее загрязнение. Ещё одной их задачей стала разведка состояния конструкций блока.

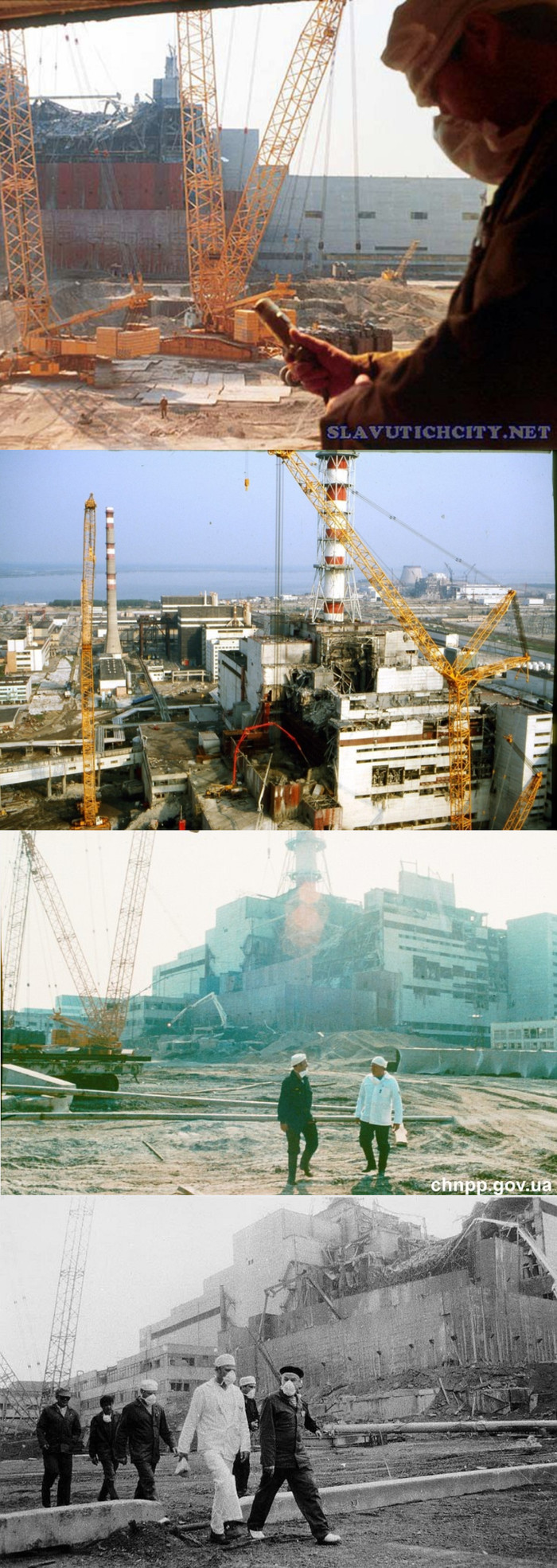

На фоне будущего Саркофага

Сооружение Саркофага начали с так называемых пионерных стен высотой 5.75 м на северной стороне и 8.4 м на западе и юге. Их задачей было отсечь высокорадиоактивные обломки стен от людей, дабы они могли работать на саркофаге. На севере пионерную стену дополнили каскадными стенами высотой по 12 метров. Всё это позволяло обеспечить биологическую защиту на самой загрязнённой части. Защищался блок и с востока – монолитная защитная стена, отделившая блок №3 от блока №4, была вообще самой первой. Её толщина составляет 2.3 м. Западная стена была закрыта новой стеной и усилена контрфорсами высотой в 50 метров. Стена эта стальная, при этом внутри она должна была быть полностью забетонирована, а потому внутренняя сторона от коррозии защищена не была. В реальности средняя высота бетона – 2 метра, остальная часть открыта и активно подвергается коррозии.

Северная стена не просто так была каскадной. Такая схема позволяла, во-первых, захоронить внутри кучу выброшенного на улицу радиоактивного хлама, служившего ещё и для укрепления этой стены, а во-вторых, она позволяла постепенно подбираться ближе к разлому, уменьшая размеры крыши будущего Укрытия. В верхней части стены расположились пустотелые металлические секции, усиленные контрфорсами.

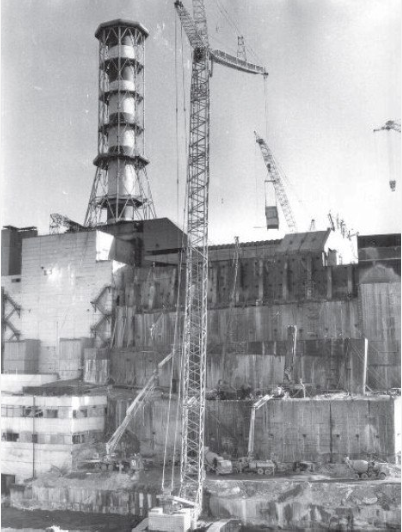

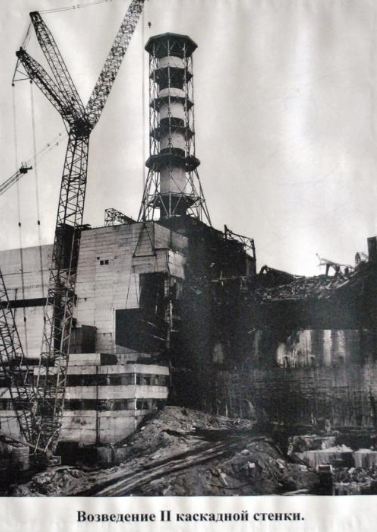

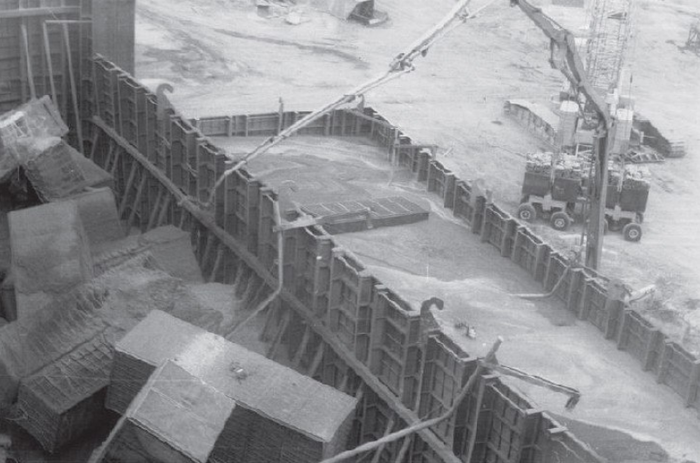

На фото 2-4 строительство каскадной стены на разных этапах.

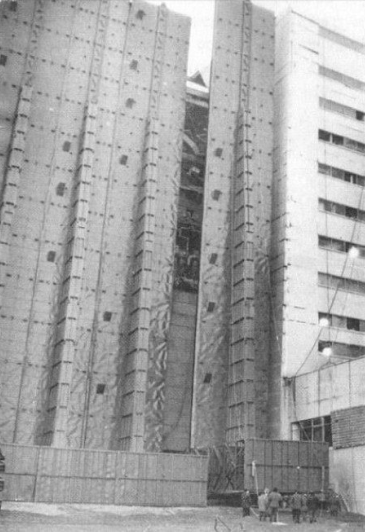

Фото 5 — знаменитая западная стена с контрфорсами во всю её высоту, именно на неё открывается вид со смотровой площадки ЧАЭС.

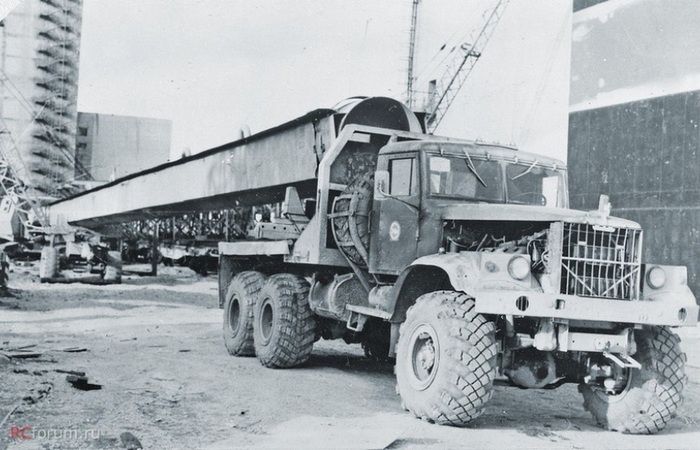

На фото 6 — какая-то балка, судя по всему одна из балок для перекрытия.

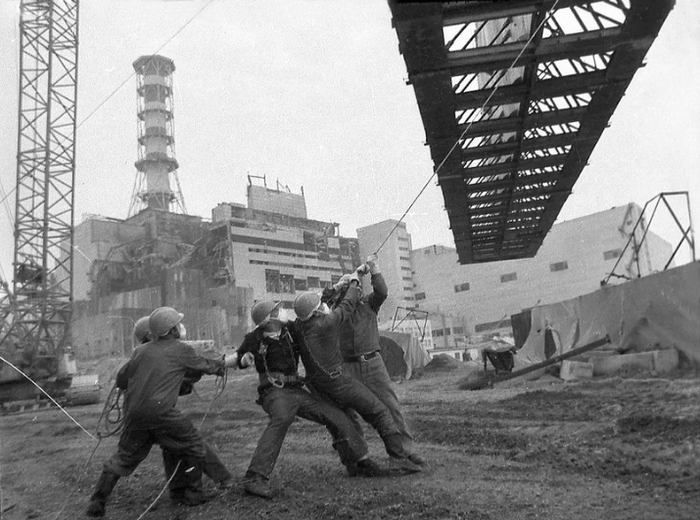

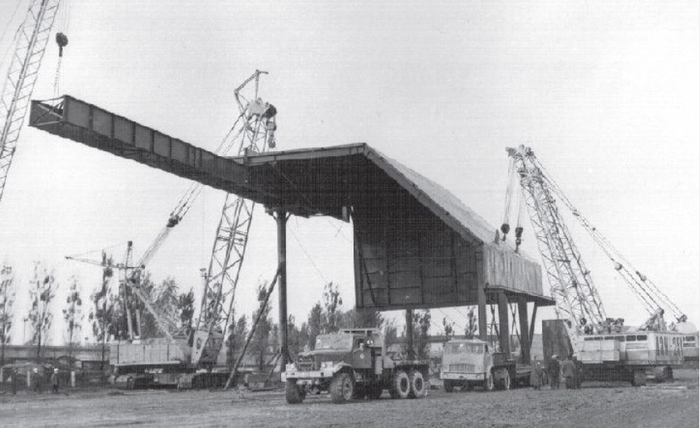

На фото 7 — элемент кровли. Его же, полагаю, помогают направить строители на фото 8.

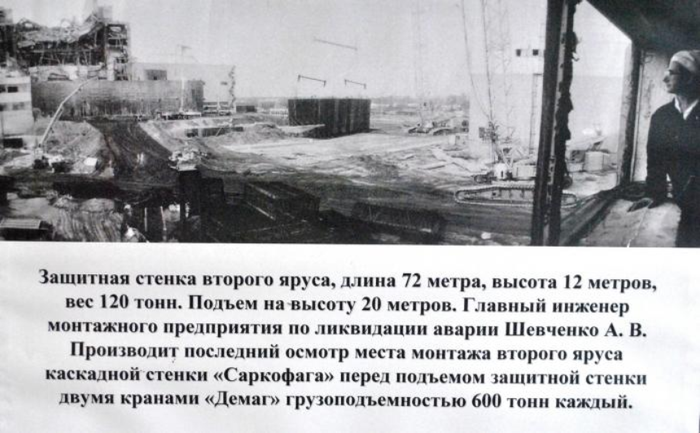

На фото 9 — третья каскадная стена во время её строительства

Отдельная история – строительство перекрытия. Для возведения новой крыши над бывшим реактором необходимо было установить несколько новых балок. Балки эти были огромными и тяжёлыми, а ставить их было нужно на конструкции непонятного состояния. Начнём с ближней к машзалу балки Осьминог. Она на себе держит часть новой стены, закрывающей разрушенную деаэраторную этажерку сбоку. На эту стену опирается и кровля, соединяющая стену со следующей балкой – балкой Мамонт. Балку Осьминог установили на старые строительные конструкции, которые были сильно деформированы, а потому состояние их вызывало вопросы. Вообще всё здание блока по 45 и 46 осям было словно разжато в бок. Это хорошо видно на макете станции, выполненном Вадимом Тупчим. Для укрепления балку Осьминог привязали тросами к другим строительным конструкциям столь же сомнительного состояния.

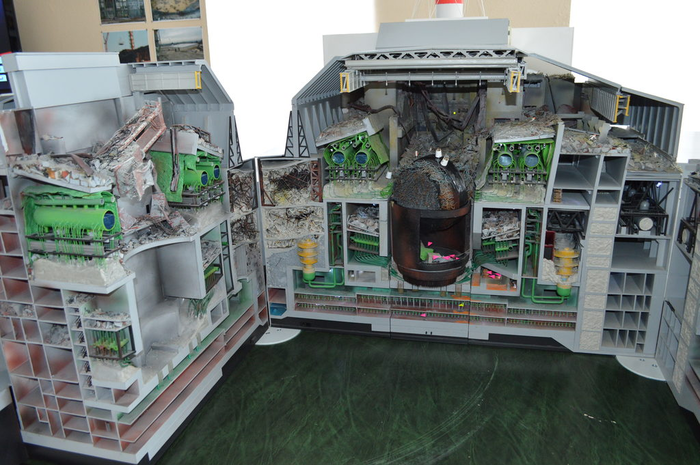

Тот самый макет. Особое внимание обратите в правую часть — можно увидеть искривление конструкций блока. А вот здесь можно посмотреть часовое видео в никудышном качестве (потому что ещё 2003 года), где академик К.Чечеров рассказывает о разрушении здания 4-го энергоблока на примере этого макета

Одной из таких конструкция стала юго-западная опора балки Мамонт. Эта опора стояла на засыпке из щебня и мешков с водой и цементом и представляла из себя металлическую ферму. На востоке Мамонт опирался на новую опору, которая имела внешнюю металлическую облицовку, а внутри должна была быть полностью забетонирована. В реальности же это не так. Во время строительства в целях экономии решили внутрь засыпать вместе с бетоном поролоновые маты, которые бы частично заполняли конструкцию этой опоры. Всё бы ничего, да только маты начали сыпать ещё до того, как бетон нормально схватился, и они прошли сквозь него, попав в фундамент будущей опоры, а часть вообще вышла за её пределы. Мало того, при заливке пожалели цемента, так что восточная опора балки Мамонт стоит на песчано-поролоновом основании.

Блок балок Б1-Б2, на котором должно было держаться горизонтальное перекрытие развала реактора, тоже опирается на конструкции, которые были выполнены не так, как должны были. На юго-западе изначально планировали опираться на стену по оси 50 (сейчас она прикрыта западной контрфорсной стеной), однако оказалось, что стена эта сильно повреждена и опорой служить не может. Что делать? Построили новую опору. Эта опора должна была быть аналогичной восточной опоре балки Мамонт. Здесь бетона вроде бы не пожалели, однако он через разломы уходил внутрь здания, так что балка опирается на металлические листы, которые частично залиты бетоном. На востоке же блок балок опирается на сохранившиеся оригинальные стены вентиляционных шахт.

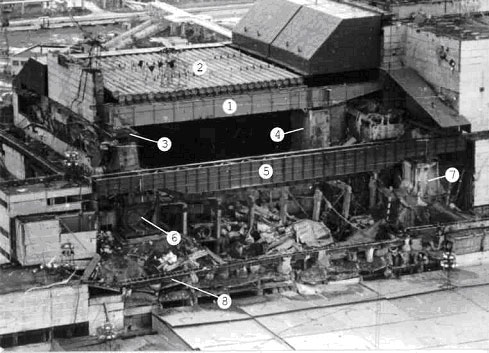

Украдено из ЖЖ М.Мировича. 1.Балка Б1 (Балка Б2 находится за ней).

2. Трубный накат кровли.

3. Верхняя часть стены по оси 50, усиленная "корсетом".

4. Выхлопная шахта.

5. Балка "Мамонт".

6. Задняя опора балки "Мамонт".

7. Восточная опора балки "Мамонт".

8. Балка "Осьминог".

Боковое перекрытие (которое не над развалом реактора) – это металлические листы, опирающиеся на вышеназванные балки. А вот по центру крыша слоёная. На балках уложен трубный накат – всего 27 труб длиной 34.5 м и толщиной 1220 мм. На них уютно расположилась металлическая крыша.

Отдельно новой кровлей закрыли повреждённую крышу машзала.

Так ставились бетононасосы при строительстве Саркофага.

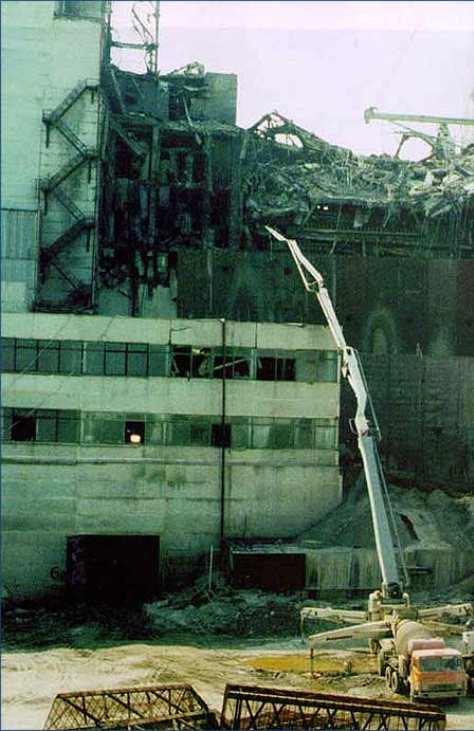

На фото 2 — процесс бетонирования.

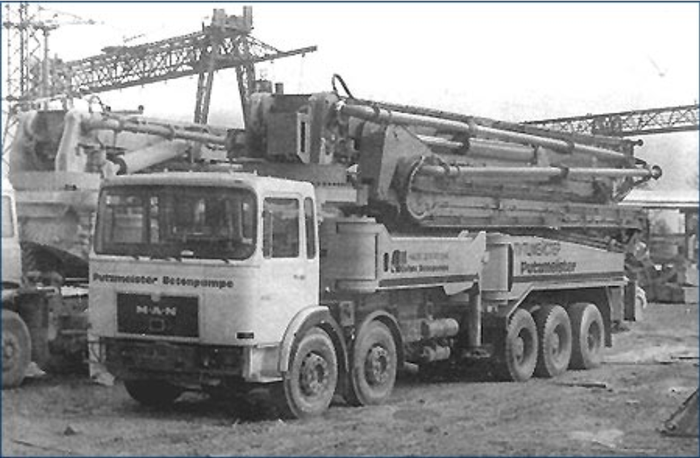

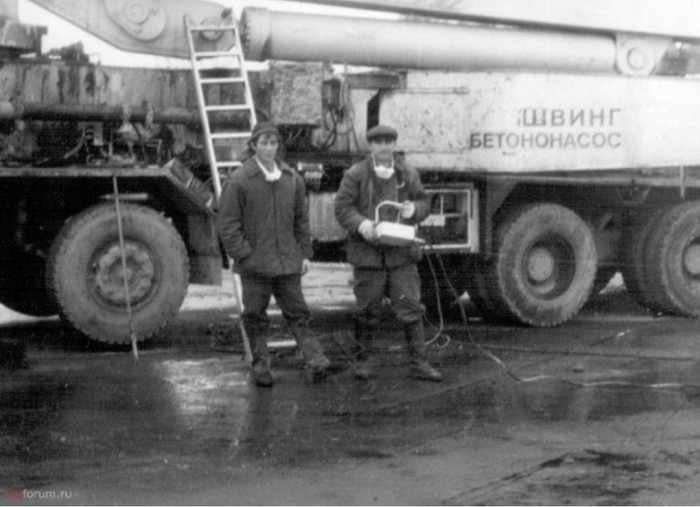

Фото 3 и 4 — немецкие бетононасосы Putzmeister и Schwing

К слову о бетоне. В Зоне до взрыва работал один цементный завод, но после аварии пришлось срочно возвести ещё три. Саркофаг требовал на себя его несметное количество, а значит нужно было также найти и огромное количество транспорта. Поскольку техника изнутри Зоны наружу выезжать не могла, то были оборудованы спецплощадки для перегрузки бетона, завозимого с Большой земли.

Фото 1 — станция переливания бетона из самосвалов в КамАЗы-мешалки.

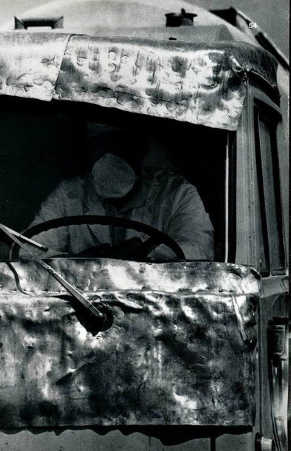

Фото 2 — КамАЗ с мизерным количеством свинца.

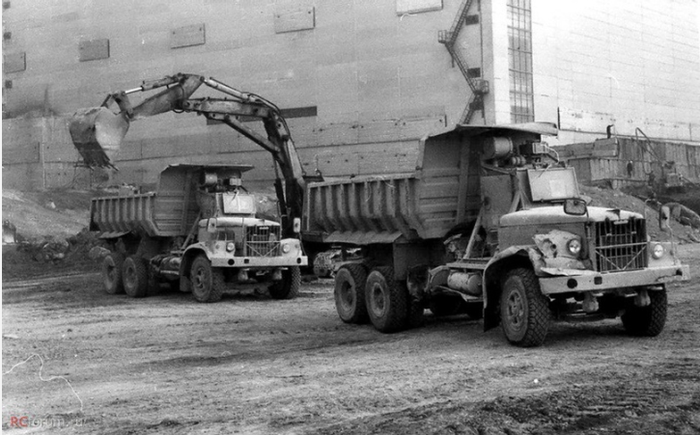

Фото 3 — специально переоборудованные КрАЗы со свинцовыми кабинами

Бетонные стены строились методом дистанционного бетонирования. На место будущих стен устанавливались специальные блоки, в которые с расстояния 150-200 метров подавался бетон. Строительные конструкции ставились зарубежными кранами Демаг и Либхер, некоторые из которых оборудовались телевизионным управлением. К работе привлекались работники большинства строительных предприятий минсредмаша, а также военные. На строительство столь сложной и необычной конструкции в столь сложных условиях ушло всего 5.5 месяцев (конец мая – ноябрь 1986 года). Это, несомненно, не имеющие аналогов показатели. Несмотря на все свои проблемы, Саркофаг – это уникальное сооружение.

Увы, со строительством Саркофага, точнее, с его завершением связан трагический эпизод. 2 октября в 17:30 один из Ми-8, пролетая над Укрытием и митингом в честь завершения строительства одной из его стен с целью рассеивания дезактивирующего раствора, зацепил хвостовым винтом трос одного из кранов. На глазах у ликвидаторов машина рухнула прямо рядом с машзалом. На борту находилось четыре человека — капитан Владимир Воробьёв (командир экипажа), старлеи Александр Юнгкинд и Леонид Христич (штурман и борттехник соответственно) и старший прапорщик Николай Ганжук (по одним данным находился на борту по просьбе атомщиков, по другой версии, решивший «подскочить на попутке» на оперативный аэродром). Все они погибли. Вдвойне трагично, что Воробьёв вернулся из Афганистана, где выполнил 646 боевых вылетов с налетом 417 часов, был сбит, единственный из всего экипажа выжил, хотя и с тяжёлыми травмами, после чего добился восстановления в лётной работе. В декабре 2017 года на кровле машзала нашли крупный обломок хвоста машины.

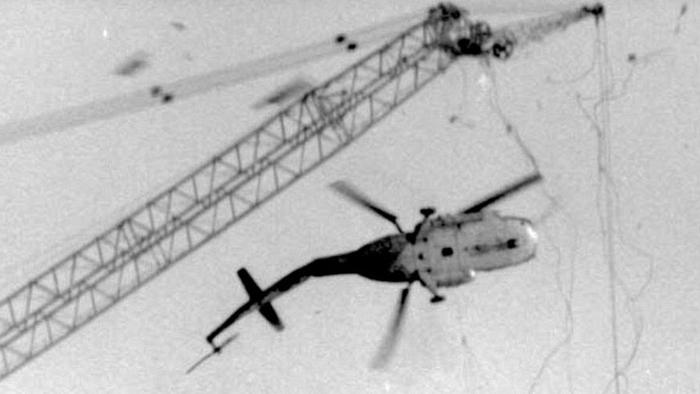

Момент крушения вертолета
