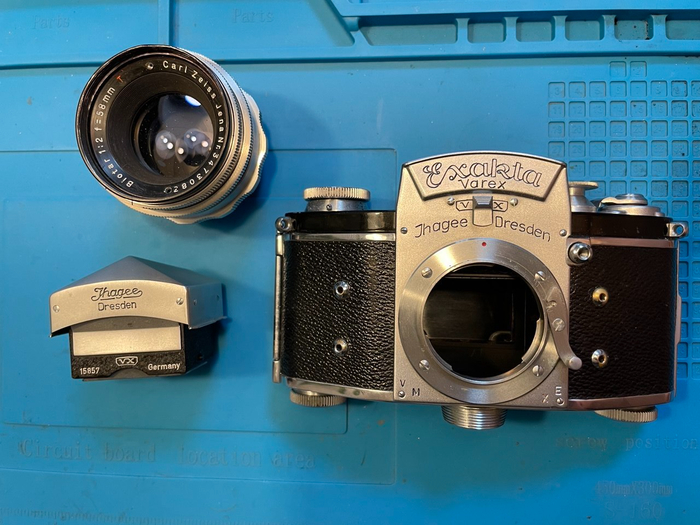

Сегодня на операционном столе небезызвестная Экзакта примерно 58годов, которая как раз стала вдохновением для советского Старта, но о нем я чуть позже расскажу.

Фотоаппарат принесли на ремонт, Неисправность обычная - порваны тесемки и пересохшие шторы. Так же что-то неправильно работает в самом взводе, а объектив собран неправильно - нет бесконечности и шкала диафрагмы находится снизу, а не сверху.

Разбор в общем-то достаточно адекватный, не цейсс.

По конструкции вкладывания всего механизма сверху в корпус это тоже очень сильно похоже на Старт. Раскидал все дальше и добрался до штор с гильзами. Очень удобно все сделано.

Очень долго подгонял положение, плюс довольно странно сделаны наматывающие катушки. В итоге получилось так. Параллельность удалась, хоть на этом фото и так не кажется, они горбятся без корпуса. Для равномерности хода пружинки гильз накручены не сильно, на советских обычно приходится больше накручивать.

Хотел еще показать, что что-то произошло в механизме взвода и счетчика кадров, но фото не очень удались. Во-первых вот эта деталь стоит не правильно(винтик ее уже снят.

А вот так должна. Долго не мог понять как это все должно быть собрано. Так же видно что и храповичковая шестерня вся красивая съедена. Ее пришлось немного править, а то задевала собой за пружину. Не знаю как так вышло, что ее так изуродовало.

Так же на смазке закисла вот эта головка с плюсиком нарисованная. Смысл в том, что она подпружинена, и со стороны пленки торчит резиновый ролик, который крутится о пленку. Т.е. это как индикатор что пленка мотается, все в порядке. Тоже пофиксил.

В собранном виде вот так выглядят шторки.

Далее по объективу - во-первых как и сказал, собран вверх ногами. Вот надпись германия внизу, она снизу байонета находится, и тут же расположили шкалу диафрагмы.

А вот так после того, как собрал правильно.

Кто-то его мало того что собрал неправильно визуально, так еще и в нужную нитку резьбы геликоида не попали, что бесконечности не было. И тут конечно как и во всем что делает цейсс - объектив тоже собран крайне неординарно. Без ютуба я хз как догадался бы, как он разбирается. Мне кажется их инженеры реально что-то принимали. Конечно это не так плохо, как фотоаппараты контафлекс, которые я теперь ненавижу, но явно корни прослеживаются.

За сим фотоаппарат починен, выдержки работают, счестчик кадров считает.

Всем бобра, берегитес ебя.

Сегодня я расскажу как заменить разбитое стекло на Apple Watch 9 41mm с помощью специального ультрафиолетового лазера.

И нет, выглядит он не так же как лазер из нулевых)

А показывать буду на примере красных Watch S9 41mm, которые сильно приложили об угол экрана.

Вот вам ещё видео для наглядности)

На изображении нет ни пятен, ни полос, а это значит что можно попробовать переклеить разбитое стекло и сэкономить в 3 раза на ремонте.

Правда есть один нюанс - любое вскрытие часов приводит к потере влагозащиты, а значит купаться в них будет уже нельзя. Так что для любителей поплавать есть только один вариант - покупка новых часов.

Для тех же, кто снимает часы перед душем и не прыгает с ними в 10 тонный бассейн вполне подойдет заменить стекло, а не покупать новые часы за много денег.

Кстати начиная с 7 серии часов Apple увеличила толщину стекла в 4 раза и сделала стекла практически не разбиваемыми.

Но удар в корпус или на угол разбивает стекло вдребезги с огромным количеством внутренних осколков, которые легко могут разорвать матрицу при переклейке.

Так что если делать такие часы в первый раз и без нормального оборудования можно легко убить матрицу.

Для начала нужно аккуратно вытащить дисплей из корпуса, который приклеен на герметик, вместо двухстороннего скотча как в 1-6 сериях.

Обычно на этом этапе можно уже убить матрицу, тк осколки могут легко пробить дисплей, а сама матрица может легко расслоиться если потянуть неправильно и не туда.

Затем отключаем 2 коннектора, которые идут на дисплей. Один отвечает за вывод изображения, а другой за тачскрин и NFC.

Отключать эти шлейфы нужно только на выключенных часах и только антистатическим инструментом, тк если коротнуть шлейф тачскрина, то сенсор уже не запустится на часах никогда, тк дороги тача идут напрямую в процессор и при замыкании дорог процессор сразу отлетает в мир иной.

Так что поводов убить часы еще до переклейки уже больше чем один)

Затем прожигаем оптический клей и краску на дисплее с помощью специального ультрафиолетового лазера, который не повреждает матрицу.

Подробнее про этот лазер я уже писал у себя в блоге.

Вот так это все выглядит после прожига)

Затем фиксируем все осколки в ультрафиолетовом геле.

И срезаем разбитое стекло струной на сепараторе.

Чистим матрицу от следов старого оптического клея.

И проверяем что все работает.

Затем достаем новое стекло для замены.

Удаляем все пылинки в антипылевой комнате и склеиваем матрицу с новым стеклом на оптически прозрачный ультрафиолетовый гель.

Еще раз запекаем дисплей в ультрафиолетовой лампе.

И достаем готовый дисплей без единой пылинки.

Далее нам нужно исправить замятие корпуса, иначе дисплей с целым стеклом у нас не поместится в раму.

Этот угол нам придется подпилить алмазным диском.

Затем наносим на рамку тонким слоем дорогущий термоклей и собираем часы обратно.

И получаем готовые часы с новым стеклом.

Вот вам еще видео для наглядности)

А замена стекла обошлась в 7900р, вместо замены дисплея за 24900р. Такие дела)

А я пошёл дальше починять примусы)

Всем удачных ремонтов!

г. Санкт-Петербург

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы из Криминального Чтива)

Это объявление не могло меня не заинтересовать. Итальянец который не хочет работать.

Каждая надпись это очередной поход владельца в сервис. Минимум семь раз. Вот такое я люблю!

Жаль, не сохранился текст из объявления. Там, во всех красках было описано как эта пила задолбала хозяина.

Так, срочно звоню!

-Пила, иногда) заводится. Толком не работает и глохнет. Надоело её носить в ремонт.

Цена меня полностью устроила. Высылайте.

Ждём-с два дня и отправляю жену на почту. Я не мог забрать, было много работы. И ещё два дня, пила каталась в багажнике. Не было времени, даже посмотреть что мне там прислали.

И вот, есть свободный вечер, несу коробку на балкон. Как обычно, дёргаю стартер и понимаю, жить будет. Компрессия отличная!

О чём я думал? Включаю подсос и ещё раз дёргаю стартер! И она завелась! На балконе в квартире! Тут же прибежала жена и рассказала, что она обо мне думает. Плохо она обо мне думает в такие моменты).

Естественно, утром, сразу поехал в гараж. Был выходной. В баке пусто, наливаю свой бензин и... я устал дёргать стартер. Пилу не завести. Снимаю верхнюю крышку и выкручиваю свечу. Залита топливом. Ставлю новую свечу. Дёргаю стартер и нифига, не работает. Лезем дальше. Снимаю и разбираю карбюратор.

Вот, вот что виновато!

Мембрана затвердела от дешёвого масла. Это я потом у бывшего владельца спросил насчёт масла. Поставил бу мембрану. Мягкая как хмм... презерватив. Собираю карбюратор и ставлю на пилу.

И пила вроде бы работает, не глохнет. Но нет, иногда что-то не так. Есть какие-то перебои в работе. Есть ощущение, что, всё равно карбюратор не чётко работает. А я думал, что легко отделаюсь.

Снова его разбираю и начинаю проверять более подробно.

Игла карбюратора топливо не пропускает. Клапан, как и положено, в одну сторону пропускает, а обратно нет.

Пружина... Мне она показалась слишком мягкой. Подозреваю, что это уже не родная. У меня были другие карбюраторы и я сравнил.

Стояла та, что покороче. Поставил другую. И снова собираю пилу. Завожу и настраиваю карбюратор. Вот теперь меня устраивает её работа. Только вид не устраивает. Будем мыться. Ну и нельзя такую красоту, оставлять со старой шиной и цепью. Ставим новые!

Вот так она теперь работает! Туфля случайно влез).

P. S. С удовольствием сделаю вашу бензопилу или триммер в Гомеле. http://t.me/artemm1408.

Могу позволить себе сказать фразу всех известных блогеров: "У меня часто спрашивают...". Так вот у меня часто спрашивают: "OnePlus взять китайца или глобалку?" Давайте один раз отвечу большим постом, на конкретном примере.
Значит в чате мастеров, меня довольно часто тегают, когда вопрос касается программного ремонта(спасибо, за доверие и рекомендации). Запрос был примерно таким: "Есть OnePlus 13, который нужно прошить, клиент на Парнасе". Списываемся, ориентируем по цене, говорим что можем сделать удаленно.
Получаем номер телефона клиента напрямую, так как там друг подруги телки брата.
Списываемся с клиентом, оговариваем сроки и цены, и договариваемся на 19:00, прошить телефон по удаленке. Подключаемся к пк, ставим прошивку на скачивание, видим что время загрузки примерно 3 дня. Открываем гугл, пишем спидтест, проверяем скорость, 3,5 мб/сек. Расстраиваемся. Думаем.

Предлагаю клиенту, приехать к нему в удобное время, со своим ноутом и готовыми файлами для прошивки и прошить. Договариваемся на 13:00 следующего дня.

Давайте коротко расскажу что скачал:
•Откатная прошивка Color 126. Чтобы откатить телефон в эпоху динозавров.

•Глобальная модифицированая прошивка 405. Та прошивка которая у нас будет в конце манипуляций.

•Magisk. Приложение для управления Root правами. Чтобы припугнуть модем и региональный лок.

•Fix signal op13. Модуль для патч фикса мобильной связи.

•Файл "123". Пропатченный заранее init_boot. Как ключ от всех OnePlus 13.

•Platform tools all in One. Платформ тулс для работы в adb и fastboot, но на стероидах.

И немного теории:
•Я уже писал пост о региональных блокировках устройств.
Когда телефон попадает за пределы своего региона, он блокирует мобильную сеть и выдает ошибку что нужна разблокировка. Кричит "стоп! Плати или умри".

•Китайские трубки отличаются от глобальных. Модем китайца в данных условиях как велосипед с квадратными колесами, едет но криво.

•Нельзя блокировать загрузчик на неродной прошивке. Если сделаете, то телефон вам устроит истерику.

•Модуль Magisk- дополнение для рута, с определенным действием.

•Deny list- список приложений которые не знают что у вас рут. Типа, :"Я не я и телефон не мой"

Ну что ж? Приступим.
Скачав как мне казалось все нужные файлы, в 13:00 я был на Парнасе. Значит история телефона такова: "Телефон был заказан через озон глобал как глобальный, а приехал китайский". Буквально только включив его, увидел сообщение о том, что телефон заблокирован на регион.
Из всех возможных проблем на данной модели, были все кроме Red State. А так да, полный джекпот.

Дальше коротко и по этапно:
•Разблокировка загрузчика. Телефон плачет, но соглашается.

•Понижение прошивки до 126. Возвращаем его в прошлое чтобы переписать будущее.

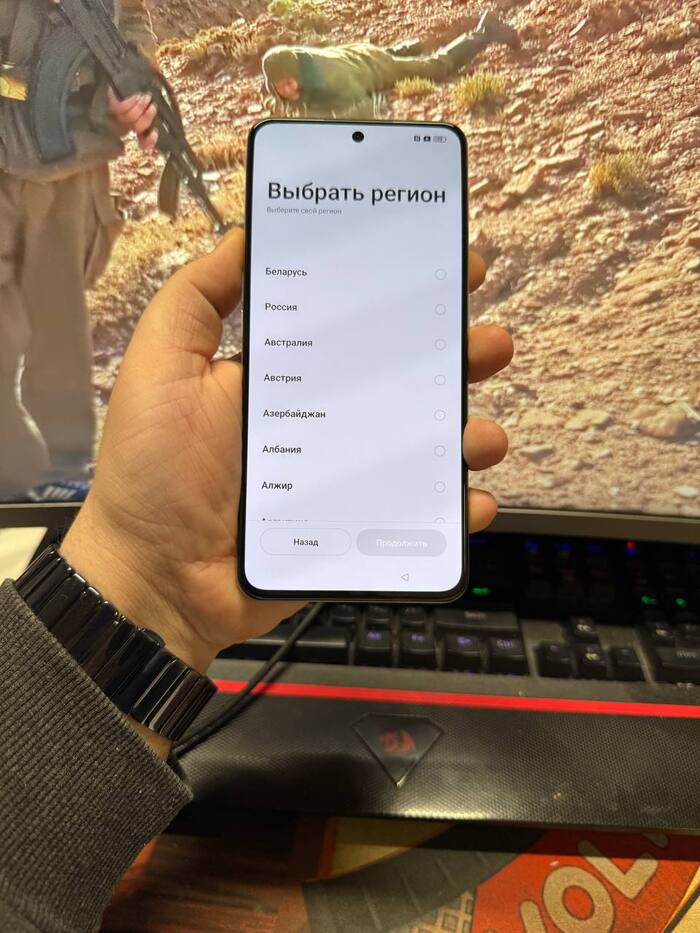

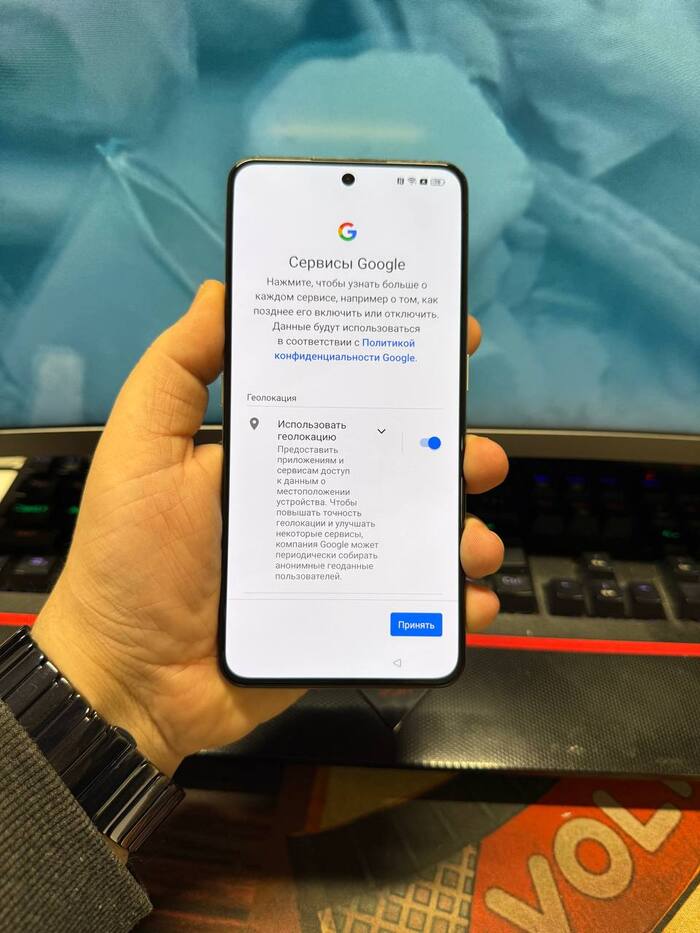

•Прошивка 405 глобалки. Теперь он говорит "Привет" вместо "Nǐ hǎo".

•Прошивка патченого init_boot. Даем рут права, как билет в закрытый клуб.

•Установка Magisk manager. Для управление всем этим беспределом.

•Установка patch fix signal. Модем теперь ловит сеть, как голодный кот колбасу.

На этом, мои полномочия должны были быть, все. Но региональный лок сам себя не снимет.
•Подключаемся к рабочему пк через Any desk

•Копируем модуль с папки

•Вводим код *#*#3932433284#*#*

•Смотрим значение State =1

•Вставляем симкарту

•Устанавливаем модуль region unlock 15android.

•Перегружаем телефон

•Вводим код *#*#3932433284#*#*

•Смотрим значение State = 0

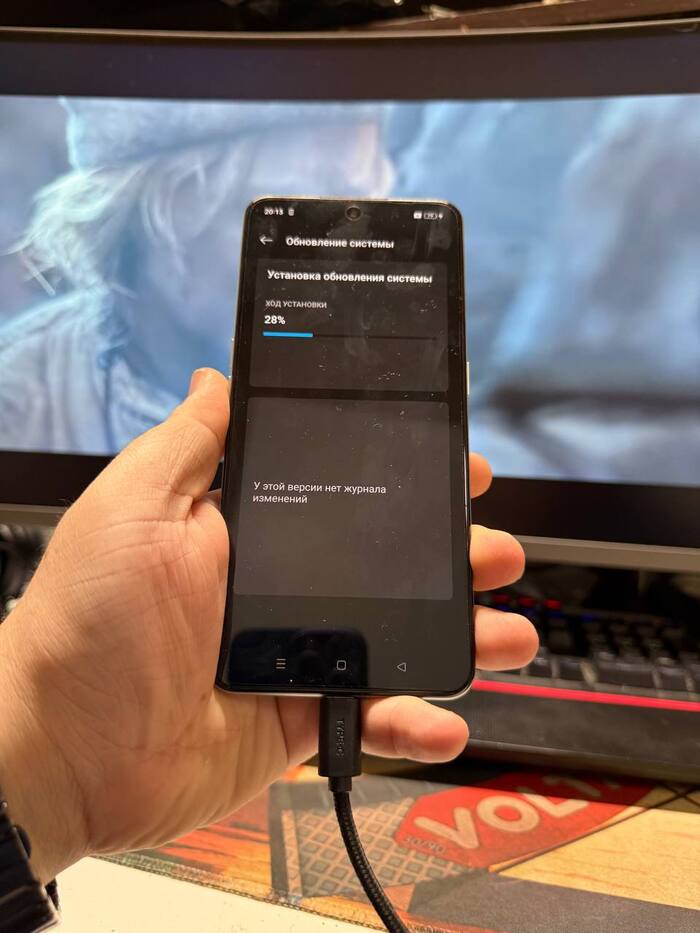

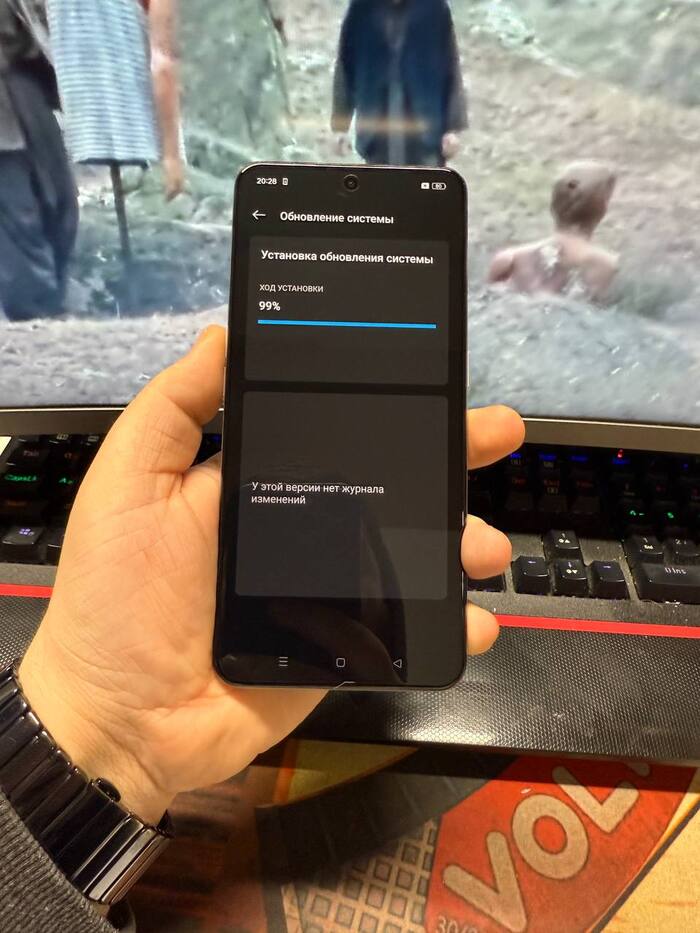

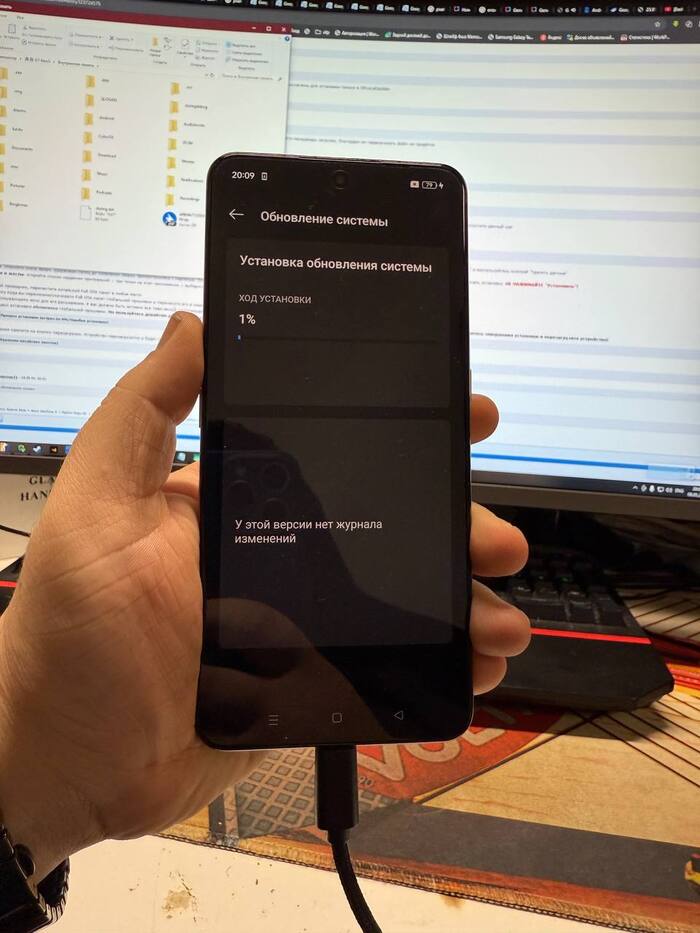

Вопрос по OTA опдейтам остался открытым, телефон обновлять нужно по инструкции.
•Скинуть файл апдейте в корень телефона

•Нажать установить на устройство

•НЕ нажимать перегрузить

•Зайти в магиск

•Установить рут в неактивный слот

•Вернуться к кнопке "перегрузить" из 3 пункта и нажать ее.


А теперь коротко про глобалку.
1)Купить глобалку(обьязательно)
2)Распаковать коробку
3)Радоваться покупке и никогда не натыкаться на мой канал и мои посты.


МОРАЛЬ:
Если хотите спать спокойно — берите глобалку.
Если хотите квест — китайца. Но помните: даже после успеха ваш телефон будет смотреть на вас, как на человека, который научил кота курить.


Мой телеграм канал

Магнитофон катушечный из середины 70-х. Teac A-4300, привезен из Японии (куплен с их интернет аукциона), питание 100В. Внешне в отличном состоянии. Из недочетов: не отпускает тормоз левого подкатушечника, не регулируется уровень выходного сигнала (сильный хруст и отвал из каналов аудио), треск при переключении кнопок аудио. Разбираю:

Видно, что аппарат сделан по трехмоторной схеме кинематики лентопротяжного механизма (ЛПМ), ведущий двигатель запитан на прямую от сетевого напряжения, тонвал одет на маховик и приводится во вращение ведущим двигателем через ременную передачу, подкатушечники одеты прямо на валы боковых двигателей, а вот и ближе рассмотрим подклинивающий узел тормоза бокового двигателя:

Торможение происходит при срабатывании электромагнита, который натягивает тормозную ленту, которая входит в трение с барабаном-хвостовиком одетым на валу двигателя, тут же слева на фото видны регулировочные винты которыми можно регулировать силу натяжения ленты в разных рабочих состояниях. Опытным путем разобрался и добился адекватной работы во всех режимах:

Так как аппарат реверсивный (можно прослушивать обе стороны ленты), я ожидал увидеть сложную электрическую схему управляющий механизмом ЛПМ, но нет - логика работы собрана на реле. Однако, сама работа механики совсем негромкая (привет Маяк 231), а мягкость работы при переходе между режимами почти как у Олимп 005, без резких рывков. Впечатлен.

Далее были отпаяны регуляторы, разобраны, промыты и смазаны. Переключатели не разбирал, просто промыл спирто-бензиновой смесью, брызнул в них жидкость для очистки контактов «контакт 61», а затем капля машинного масла. Далее была подгонка уровней и настройка тракта воспроизведение/запись:

Головки пермалоевые с небольшим износом, полировать их не стал - опасно. В случае если вскроется зазор, такие головки будет проблематично найти. Но в целом аппарат хорошо воспроизводит и записывает, даже с этой выработкой.

Потратив на обслуживание неделю, большую часть которой я просто гонял аппарат, дабы исключить скрытые дефекты, я убедился в работоспособности магнитофона и передал его владельцу, а владелец передал мое вознаграждение:) Ну и, конечно, я послушал на нем свои записи и посравнивал со своим Ростовом 105-С1 тоже с головками TEAC но аморфными. Субъективно на одном и том же тракте (усилитель-колонки), 4300й звучал мягче, Ростов звучал ярче (крикливо ярче). Ну и магия больших индикаторов с красотой японца тоже добавляли вайб;)

Всем добра, крепкого здоровья и удовлетворения от проделанной работы. Мир!
