Аккумулятор в моей электробритве перестал держать заряд, отработав 6 лет. Ножи живые, мотор живой, в принципе работать и работать, если заменить АКБ. Но не все так просто - замена АКБ не предусмотрена. Ладно я инженер:

Быстренько заказал на озоне блок 3х2/3ААА и заменил 2х2/3N NiMH ячейки.

Обыватель в аналогичной ситуации просто выбросит бритву и купит новую. Тоесть из-за того, что производитель не предусмотрел штатной процедуры замены АКБ, устройство не выработавшее свой ресурс окажется на свалке. Но при этом наверняка в новой бритве будет несколько раз указано, что упаковка из переработанной бумаги, а часть корпуса - из переработанной пластмассы.

Маркетологи могут заниматься гринвошингом, прикрывая слоганами о защите окружающей среды огромного слона в комнате - технику, которая не вырабатывает свой ресурс. Можно до посинения ходить в супермаркет со своим полиэтиленовым пакетом и стараться не замечать, что на свалке оказывается стиральная машина из-за неразборного барабана, который не дает заменить завывший подшипник.

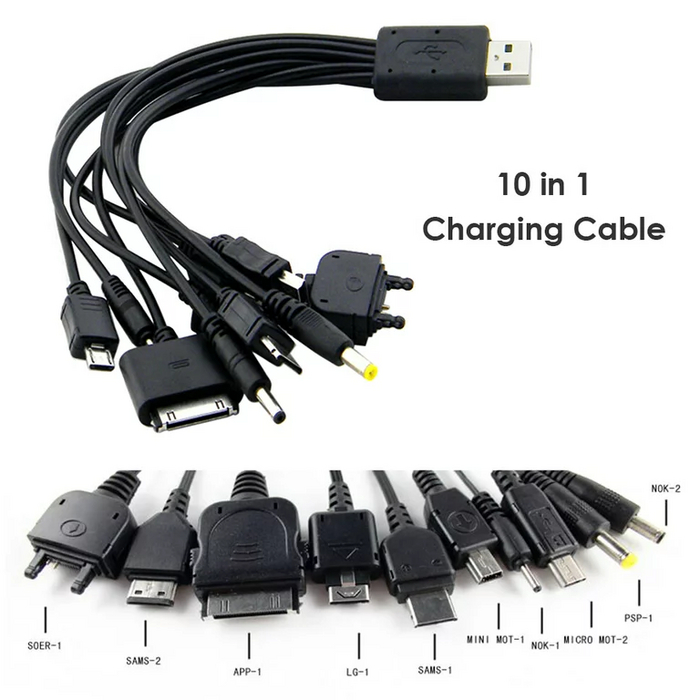

Но вернемся к евросоюзу. Европейский законодатель делает конкретные шаги, которые делают нашу жизнь лучше. Вспомните, какой бардак был с зарядками телефонов, когда не только зарядки от Нокии не подходили к самсунгу, но и модели одного производителя были несовместимы меж собой, хотя использовали одинаковое напряжение, просто каждый использовал свой патентованный разъем. НО В 2009 росчерком пера законодателя обязали всех использовать micro USB.

Согласитесь, стало гораздо лучше и удобнее. Европейский союз линию продолжил и директивой 2022/2380 обязал производителей смартфонов к концу 2024 использовать разъем зарядки USB TypeC. А производители ноутбуков должны перейти на новый разъем к 2026 (стандартное напряжение USB всего 5В. Но стандарт Power Delivery позволяет заряднику и устройству договориться и повысить напряжение и передаваемую мощность выше 2,5Вт стандарта USB 1.1. Правда получается проблема - не каждая зарядка поддержит нужную мощность)

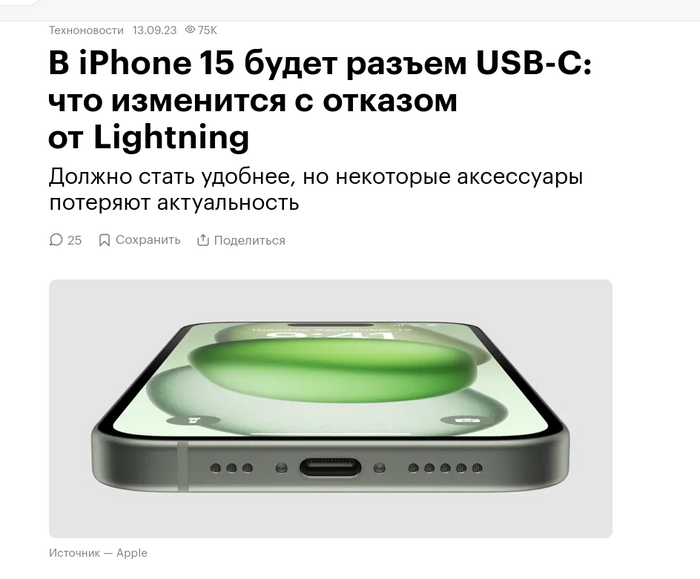

При этом у евросоюза были яйца, чтобы нагнуть одну фруктовую корпорацию и заставить использовать USB-C вместо их патентованного разъема, лишив сверхприбыли с каждого кабеля.

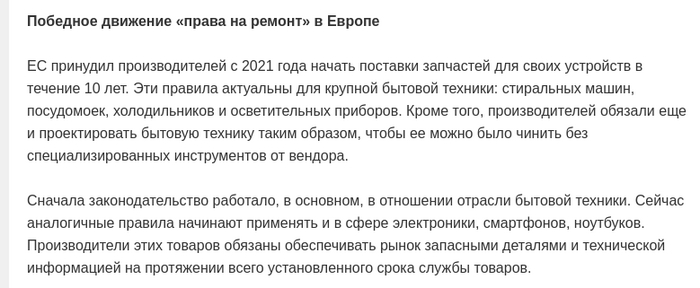

Торжество здравого смысла продолжилось. В Евросоюзе внедряется закон "Право на ремонт", с 1 марта 2021 производителей крупной бытовой техники обязывают выпускать и продавать запчасти, публиковать каталог доступных запчастей. Например для стиральных машинок или посудомоек на протяжении 10 лет после выпуска.

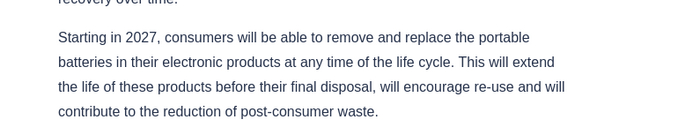

Ну и наконец вернемся к моей бритве. Евросоюз предлагает закон, обязывающий с 2027 делать АКБ в портативных устройствах заменяемыми. (Спасибо Антону за наводку в комментариях моего телеграм канала)

Предлагаю, для защиты окружающей среды, конечно же следующие шаги:

1. Прекращать действие авторского и патентного права, если производитель прекращает производство и поддержку старого оборудования. Прекратил выпускать картриджи на принтер или драйвера на новые ОС? Тогда энтузиасты, поднявшие брошенное знамя должны быть защищены от судебных претензий из-за нарушений какого-нибудь патента.

2. Признать незаконной реализацию блокирующего функционала при проверке расходных материалов или компонентов. Пользователь купил неоригинальную расходку, например баллончики с газом для монтажного пистолета? Ну аннулируй гарантию, но продолжи работу. (Помню на хабрахабре была статья, где реализовали такую таблетку от жадности для монтажного пистолета напрямую заменив родную электронную начинку, но сейчас не смог нагуглить)

Больше калькуляторов богу калькуляторов! Сегодня это 16-ти разрядный МК-59 1985 года.

Что бросается в глаза, так это это блестящая табличка, с названием калькулятора. Она выполнена на керамике - ее явно делали на микроэлектронном производстве, в перерыве между подложками микросхем и гибридных сборок.

Клавиатура, двойной пластик - никогда не сотрется

16! разрядов

Выпущен в 1985 году Ивано-Франковским заводом "Позитрон". УССР

Основа - микросхемы К145ИК511 и К145ИК510, выпущены заводом "Гравитон" г. Черновцы. УССР

Генератор импульсов К165ГФ2 выпущен заводом "Квазар", г.Киев, УССР

Для управления ВЛИ используются К161КН1Б, производства ПО Октябрь, г. Винница, УССР.

Источник питания видимо поставлялся готовым - на плате логотип Николаевского трансформаторного завода, УССР.

А вот на плате наклейка с логотипом саратовского ПО Рефлектор.

Клавиатура герконовая - надежна и лишена дребезга, но может запулить в глаз клавишей, если защелка повреждена.

Телеграм канал для желающих в профиле.

Сегодня в виртуальном музее новый экспонат - электросчетчик СО-И446 1978 года. Произведен Вильнюским заводом электросчетчиков. Форма счетчика узнаваема любым жителем СССР

Причем почти наверняка, счетчик который вы увидите - будет сделан на Вильнюском заводе. Построен в 1949 году, с 1950 стал производить счетчики тип СО. 1974 году завод переименовали в Вильнюсский Завод Электроизмерительной Техники (ВЗЭТ). Перед самым распадом СССР ВЗЭТ был переименован сперва в конце 1991 года в Государственный Вильнюсский Завод Электроизмерительной Техники "SKAITEKS", затем АО "SKAITEKS". В конце 90х объявлен банкротом, в 2009 ликвидирован. В 2014 снесен.

Под крышкой, пломбируемой после установки, видно почернение. Это слабое место этого счетчика, внутри начинает греться и сгорает контакт перемычки. На фото СО-446 и СО-446М 1989 года. Чуть ниже посмотрим в чем заключалась модернизация.

Откроем, счетчик не герметичный, но уплотнение от пыли присутствует.

Принцип действия - индукционный. Током потребления нагрузки возбуждаются вихревые токи в алюминиевом диске (для сего в счетчике две обмотки - напряжения и тока). Под влиянием этих токов диск начинает вращаться, со скоростью, пропорциональной потребляемому току. Из-за того, что обмотка напряжения под сетевым напряжением всегда, счетчик может "голосить", производя шумы даже если нет нагрузки.

Механизм шестерен из латуни:

Также есть магнитный тормоз, который не дает вращаться слишком быстро. Со временем магнит может ослабевать, давая погрешность измерения в плюс.

Колеса счетчика из алюминия:

Так как это счетчик - внутри есть элементы подстройки, которыми на производстве счетчик настраивался. Видно, что раскушено несколько короткозамкнутых колец, и перемещена перемычка.

Самый интересный элемент - подпятник диска. Это сапфировая пятка и опора со стальным шариком, которая обеспечивает вращение диска без усилия, при этом этот узел должен работать десятки лет без обслуживания. На фото видно, но шарик износился и потерял форму, площадь опоры стала больше, трение растет. Это дает погрешность в минус.

А что же СО-446М? Модернизация заключалась в основном в замене металла на пластик в счетном механизме.

И он тоже сгорел, в том же месте:

У любого измерительного прибора есть межповерочный интервал. Я как-то взял три старых счетчика СО-446, соединил последовательно и включил через них обогреватель. Конструкция проработала всю зиму, и я списал показания. Вместо одинаковых, разбег был весьма существенным, чуть ли не под 30%, нужно поднять архив. Но так как у меня не было образцового счетчика,я не могу сказать в какую сторону получилась погрешность в итоге, в пользу кармана или в пользу электросетей.

Ну про мой телеграм канал вы знаете и так, кому удобнее читать там - найдете в профиле.

Сегодня в нашей рубрике - запчасти. Есть расхожая байка, что когда закладывали АвтоВАЗ, и рассчитывали мощности производства компонентов, то не учли потребность в запчастях. Про эту байку ничего сказать не могу, но про запчасти к бытовой технике немного сказать могу.

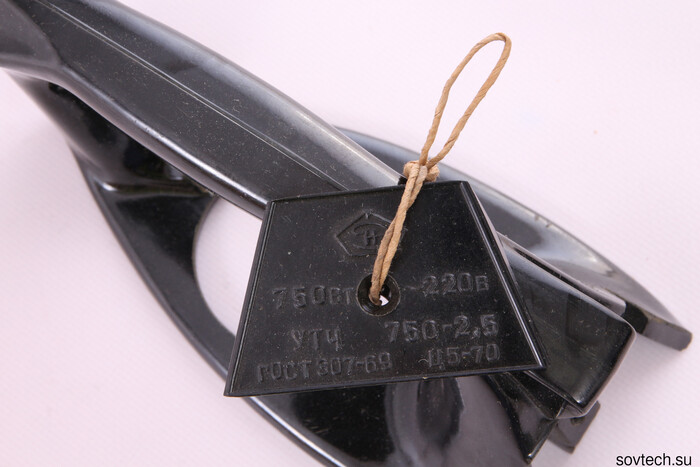

Первый экспонат - это комплект пластиковых элементов для утюга. Если посмотреть на крышку, то можно увидеть надпись от прессформы о цене утюга:

Но если перевернуть, то видно, что цена комплекта новых пластиковых деталей 50 коп. Рукоятка из карболита - это прочный, красивый термостойкий пластик, но весьма хрупкий. Замена могла понадобиться при падении утюга на бетонный пол. Хотя чаще люди склеивали осколки на эпоксидный клей.

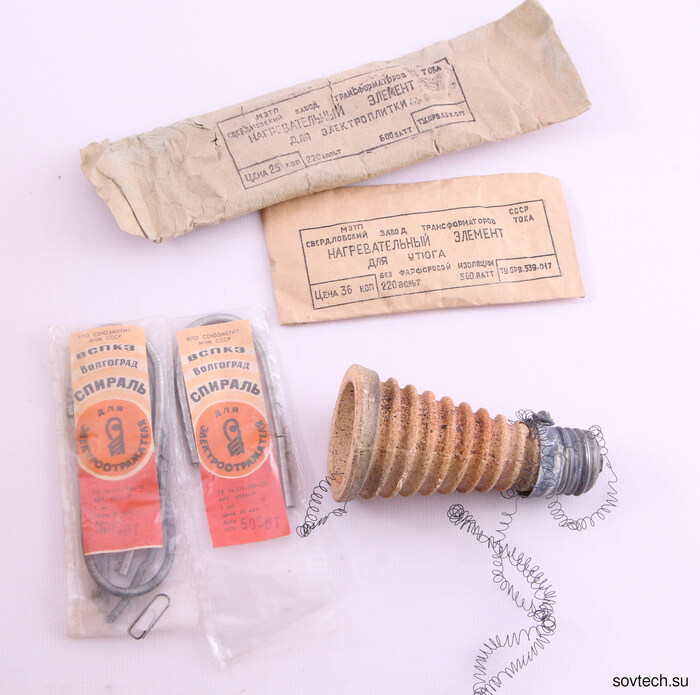

Самыми распространенными и востребованными запчастями были нихромовые спиральки от нагревателей: электроплитки, утюги, ИК лампы - везде использовались эти спиральки. Верхние две упаковки - спирали производства свердловского завода трансформаторов тока, завод жив и поныне.

Прокладки для крышки скороварки. Со временем они дубели и требовали замены.

Цена 31 коп.

Нагреватель - ТЭН, кажется от электросамовара, поправьте меня:

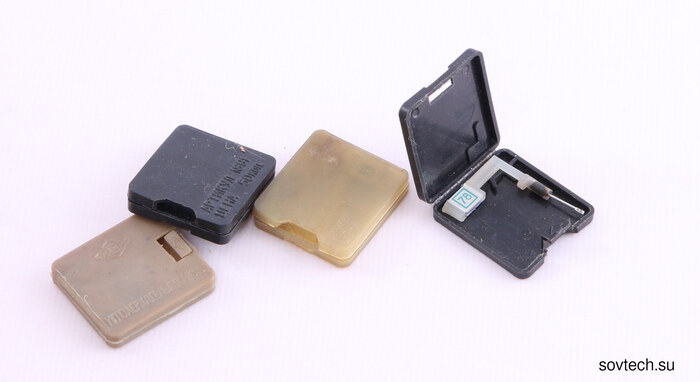

Иглы для проигрывателей грампластинок. Патефонные иглы в выпуск не попали, продавались наборами.

Запасные лезвия для электробритв:

Еще нихромовые нагреватели. Самая тонкая спиралька - нагреватель электропаяльника.

Рукоятки для крана смесителя:

Снова иглы для грампластинок, из Махачкалы. Есть кто оттуда, завод сохранили?

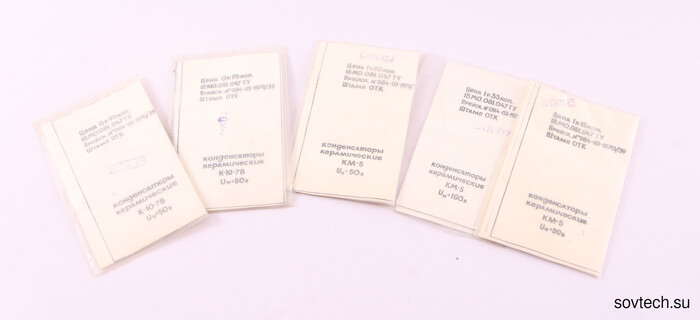

А на этом моменте аффинажники возбудятся, вот такие наборы радиодеталей попадали в широкую продажу. В остальном радиодетали либо вытаскивались из старой аппаратуры, либо делали ноги с радиозаводов.

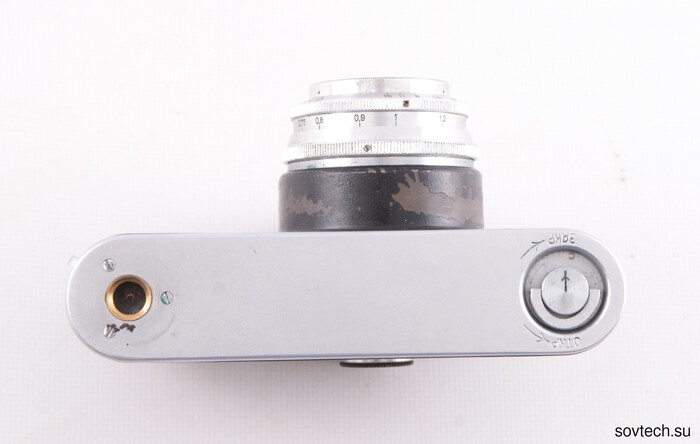

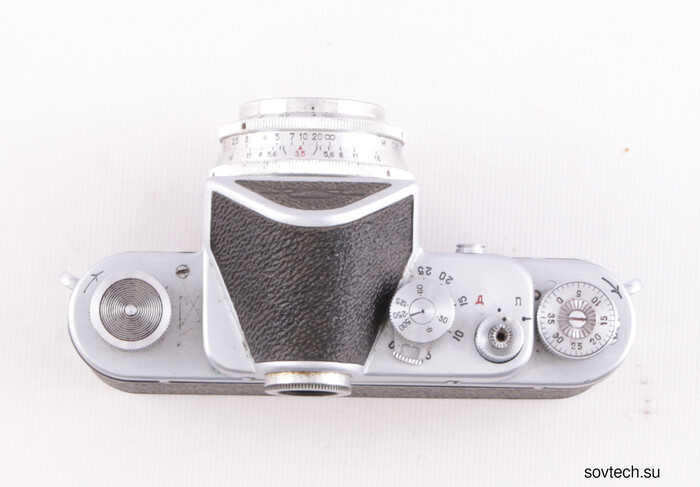

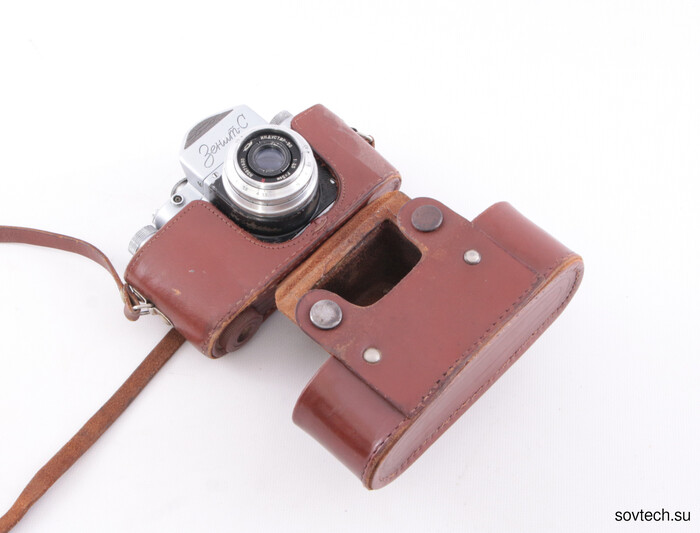

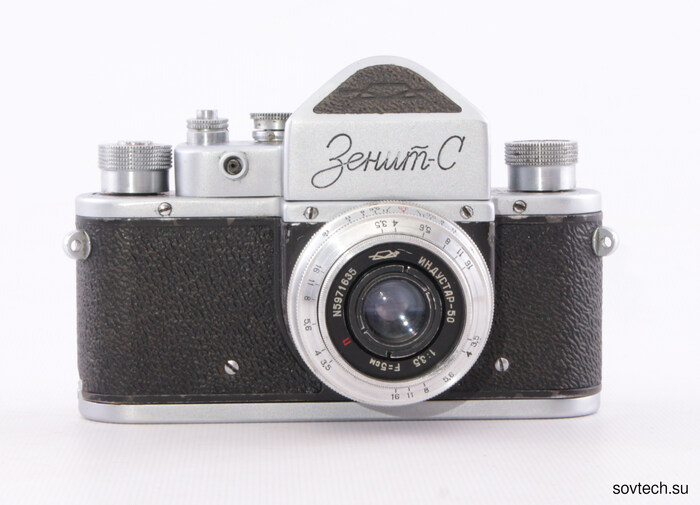

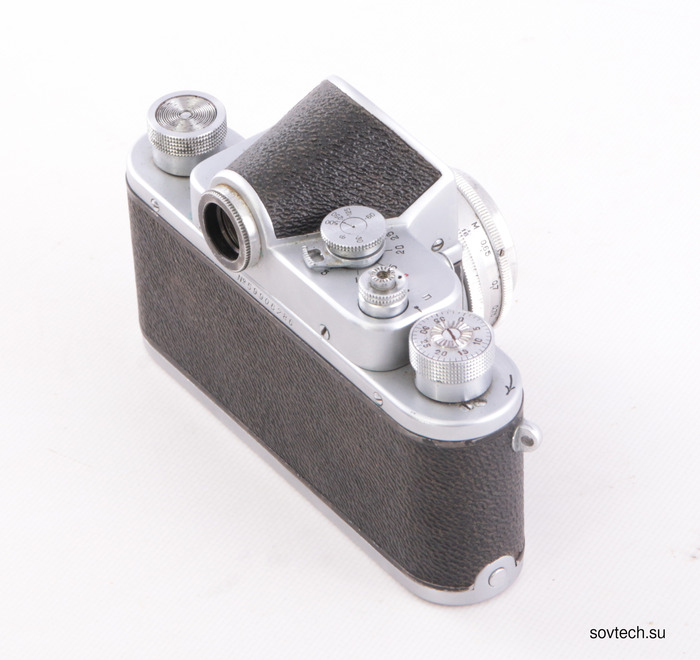

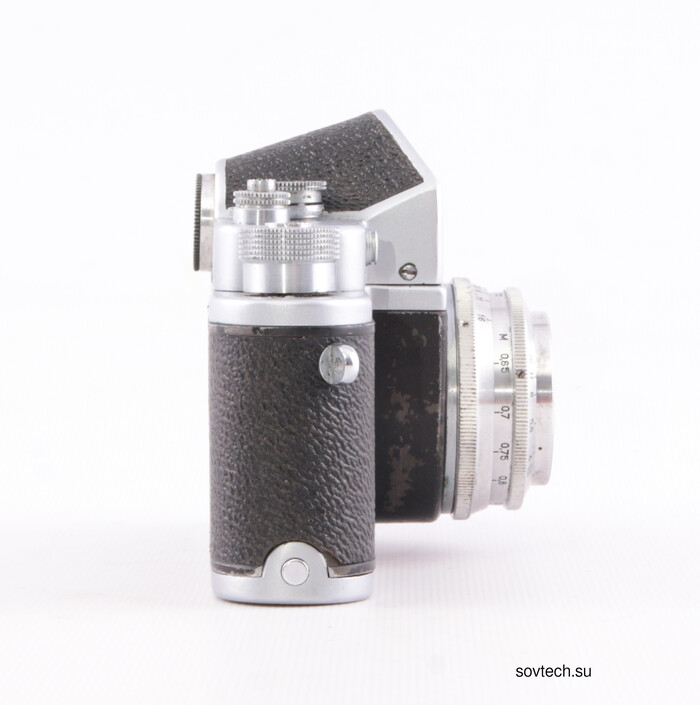

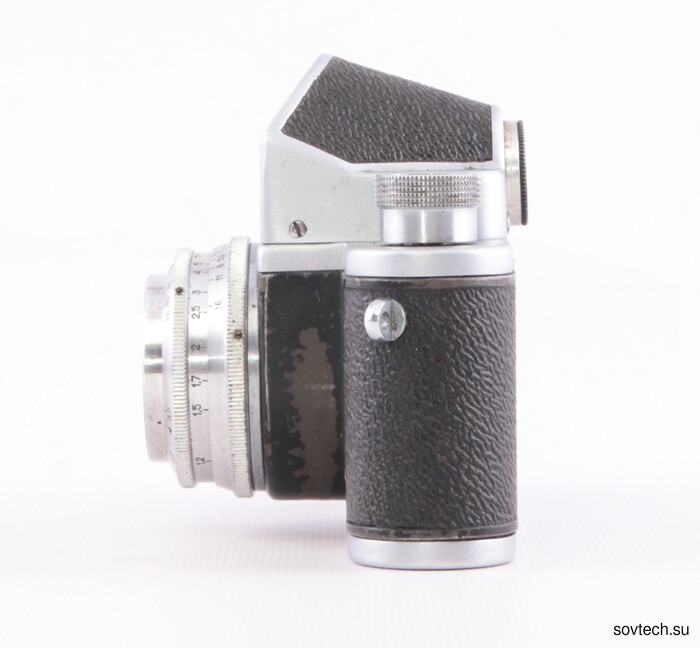

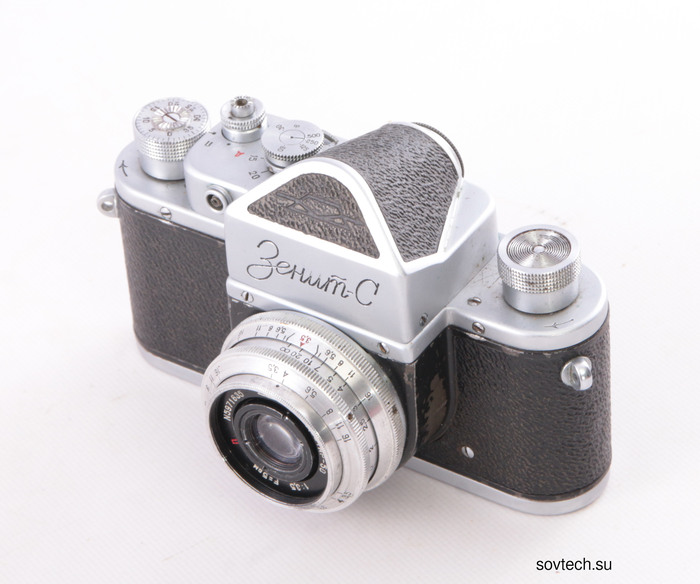

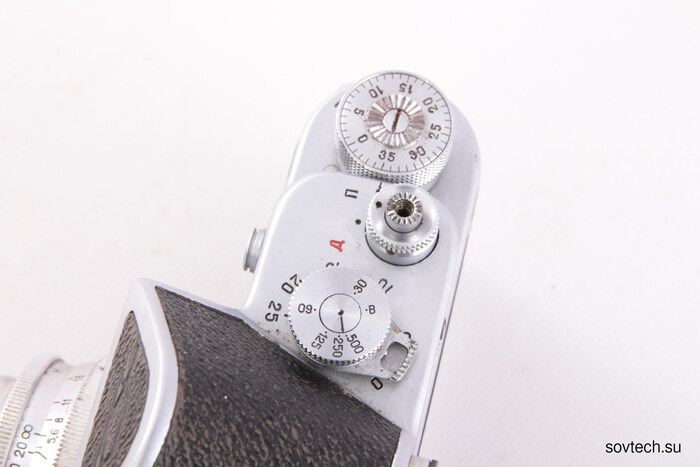

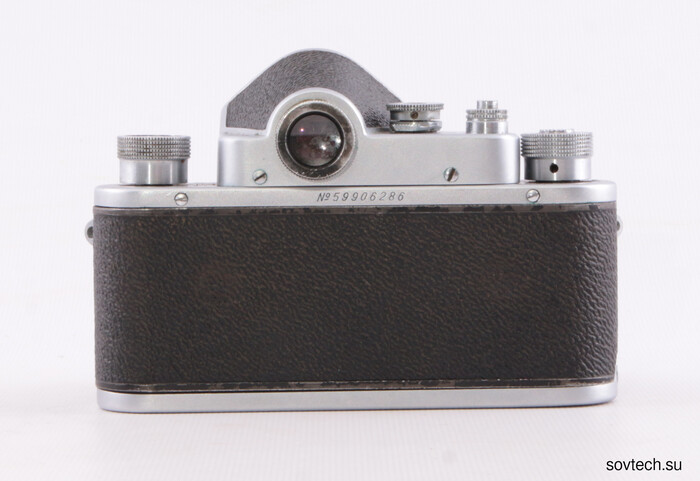

Сегодня у нас в виртуальный музей попал фотоаппарат Зенит-С. Выпускался Красногорским оптико-механическим заводом с 1955 по 1961 год. Этот экземпляр - 1959 года.

Первый советский однообъективный зеркальный фотоаппарат, выпуск которого исчислялся сотнями тысяч (232 949 штук)

«Зенит-С» представляет собой модернизированный «Зенит» выпуска 1952 года. В конструкцию внесены два существенных изменения:

добавлен синхроконтакт с регулятором упреждения синхронизации (такой же, как в дальномерной камере «Зоркий-С»). В связи с этим изменена конструкция кнопки спуска и кнопки включения обратной перемотки плёнки. Обоймы для крепления фотовспышки на камере нет, вспышку нужно ставить на дополнительный съёмный кронштейн и подключать к синхроконтакту кабелем;

изменён механизм опускания зеркала. Вместо не очень удачной рычажной системы применили миниатюрную лебёдку со шнуром.

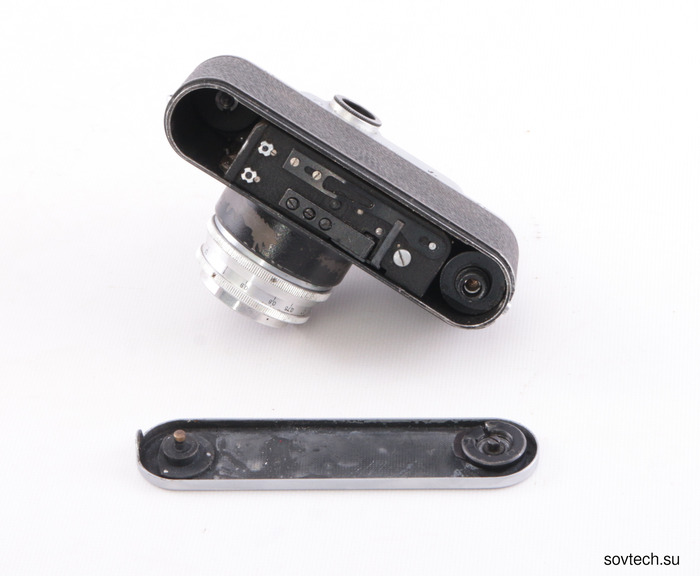

В остальном конструкция осталась прежней: цельный литой корпус из алюминиевого сплава со съёмной нижней крышкой, видоискатель с матовым стеклом в качестве фокусировочного экрана и несъёмной пентапризмой, взвод затвора и перемотка плёнки производится вращающейся головкой. Замок нижней крышки допускает использование двухцилиндровых кассет, раскрывающихся при запирании камеры.

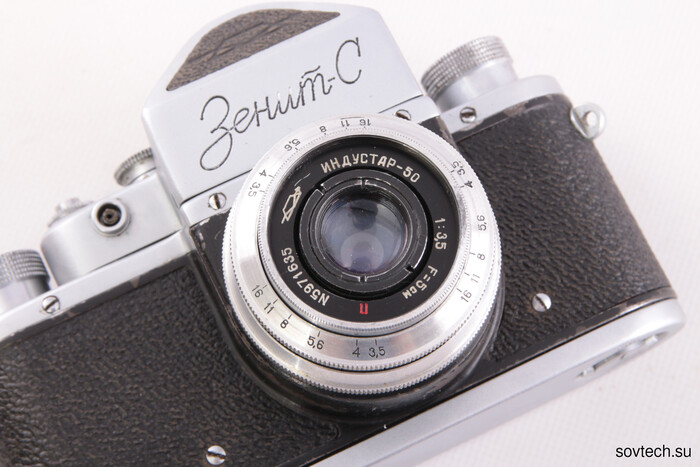

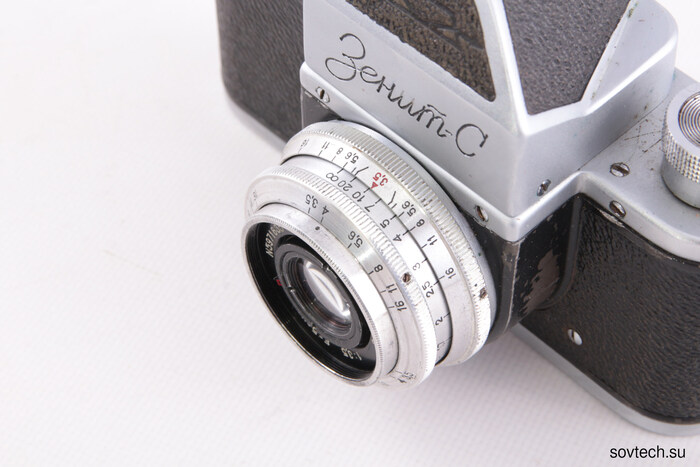

Фотоаппараты продавались в комплекте с объективом «Индустар-22» 3,5/50 мм, в последние годы выпуска — с «Индустаром-50».

Тип — однообъективный зеркальный неавтоматический фотоаппарат с «залипающим» зеркалом (зеркало приводится в положение для визирования только при взведённом затворе).

Тип применяемого фотоматериала — перфорированная киноплёнка шириной 35 мм (фотоплёнка типа 135) в кассетах.

Размер кадра — 24×36 мм.

Тип затвора — механический, шторно-щелевой с горизонтальным движением матерчатых шторок.

Выдержки затвора — 1/30, 1/60, 1/125, 1/250, 1/500 с, «B» (от руки) и длительная.

Тип крепления объектива — резьба M39×1.

Рабочий отрезок камеры — 45,2 мм.

Размер поля изображения видоискателя — 20×28 мм.

Тип фокусировочного экрана — матовое стекло.

Увеличение окуляра — 5×.

Резьба штативного гнезда — 3/8".

Из коллекции Черненко А.
