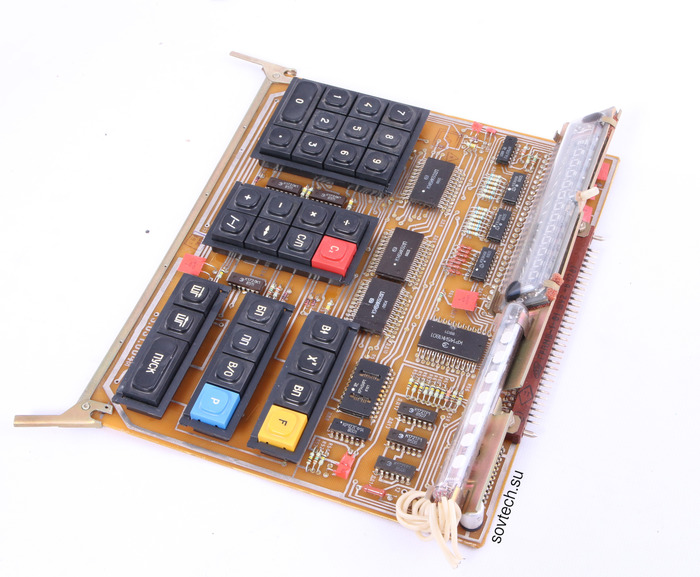

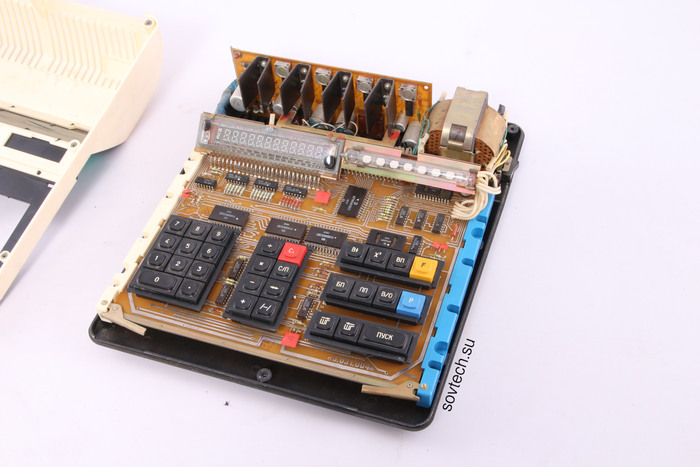

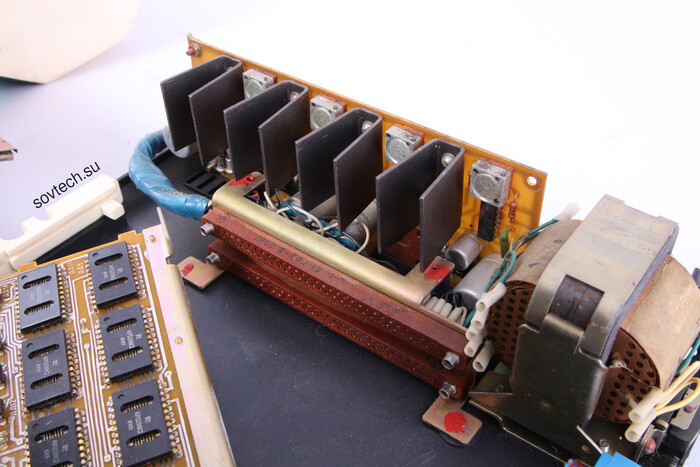

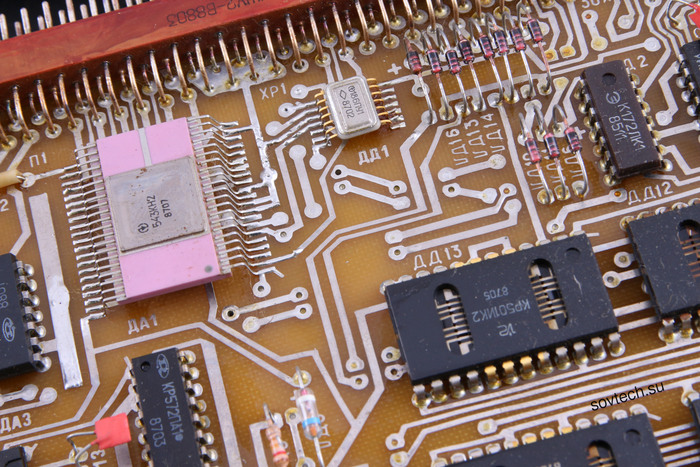

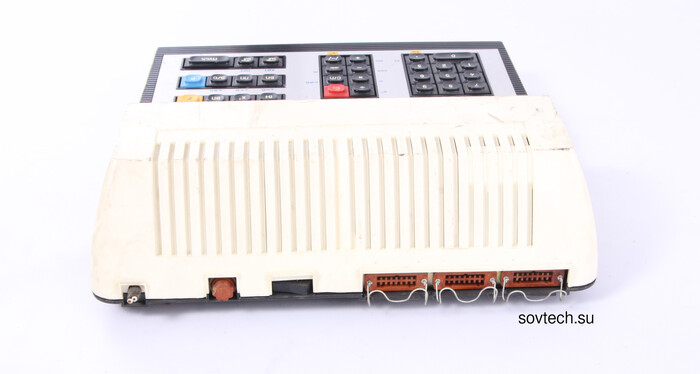

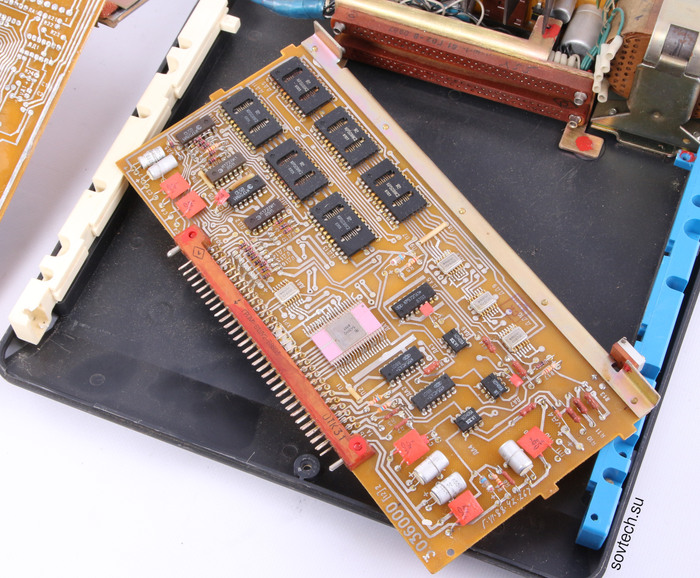

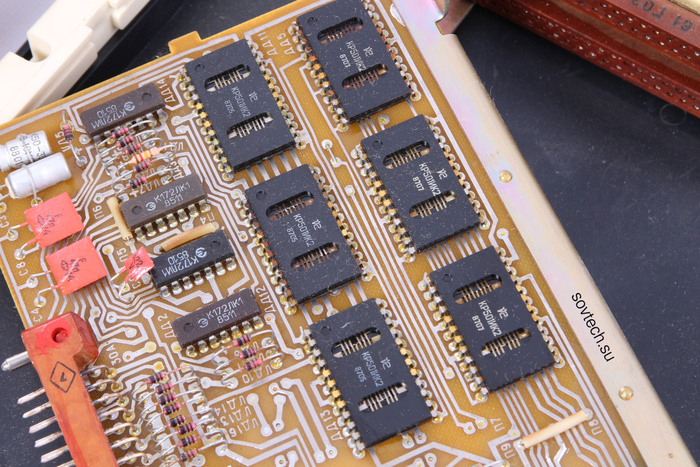

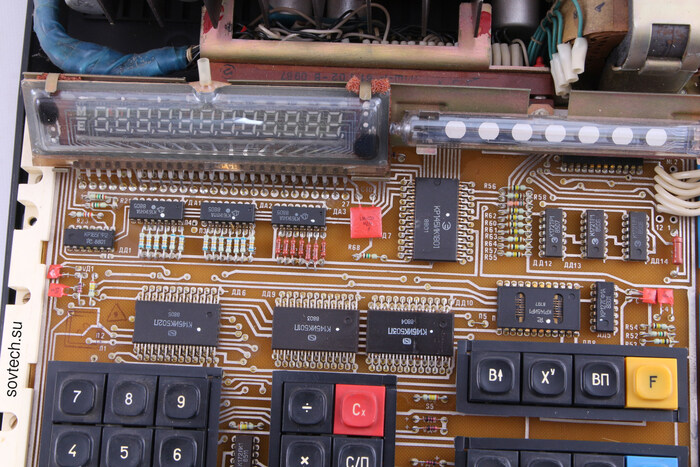

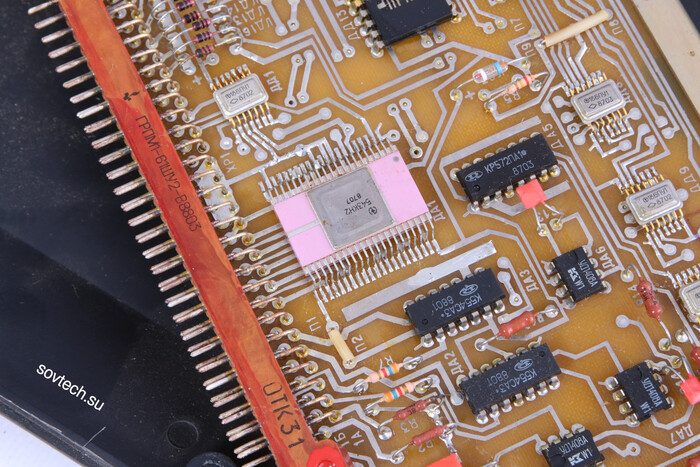

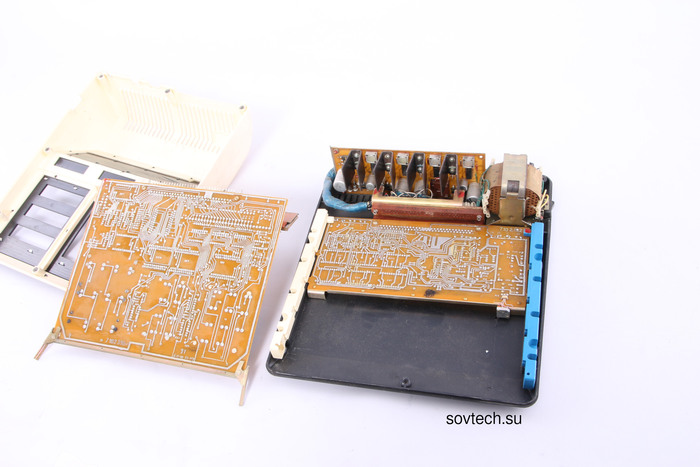

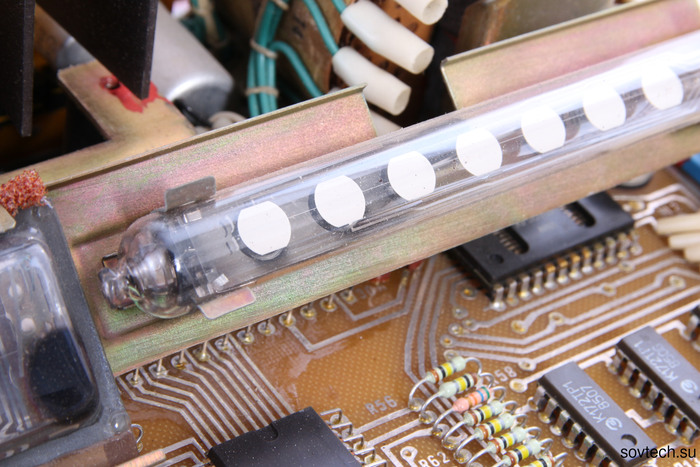

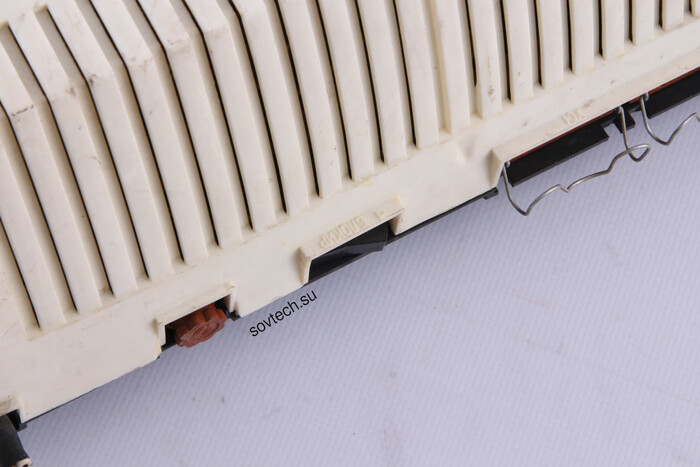

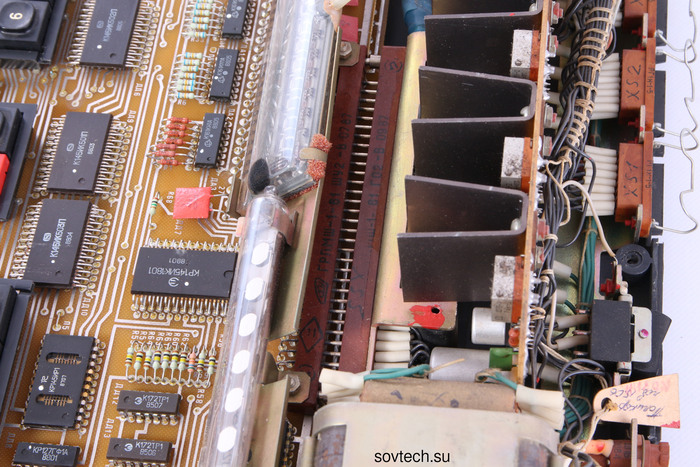

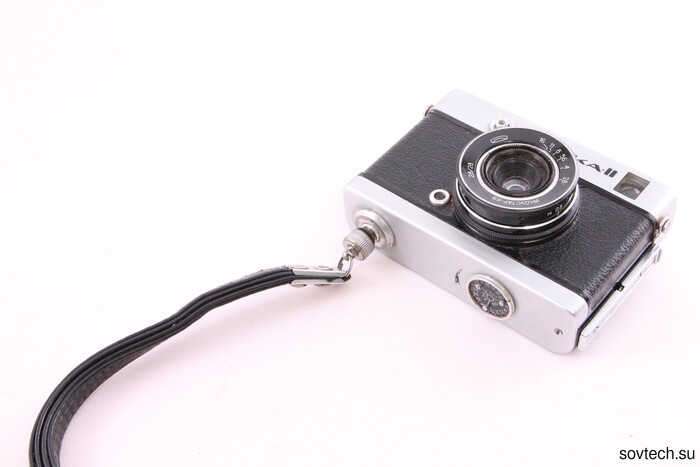

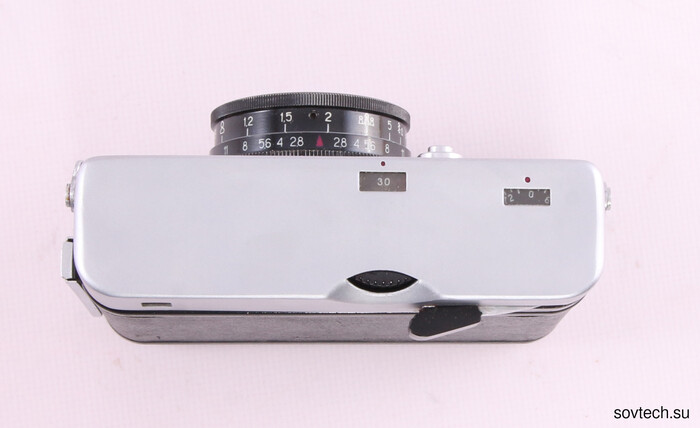

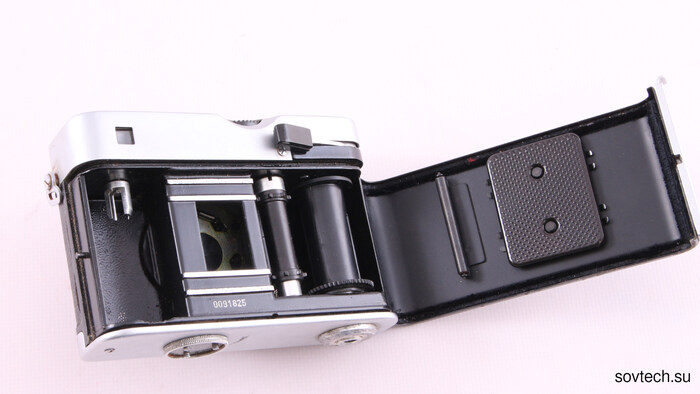

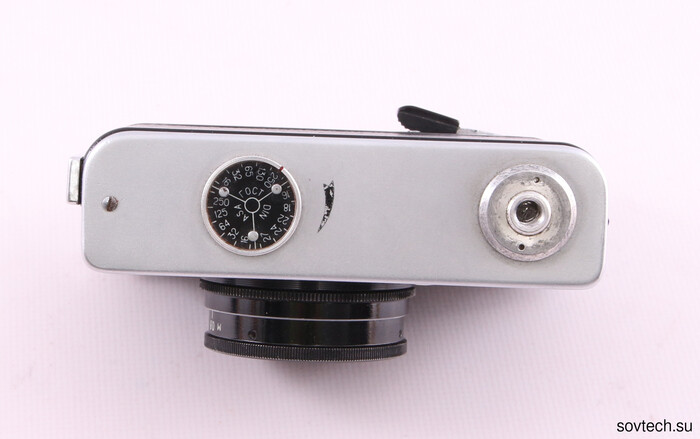

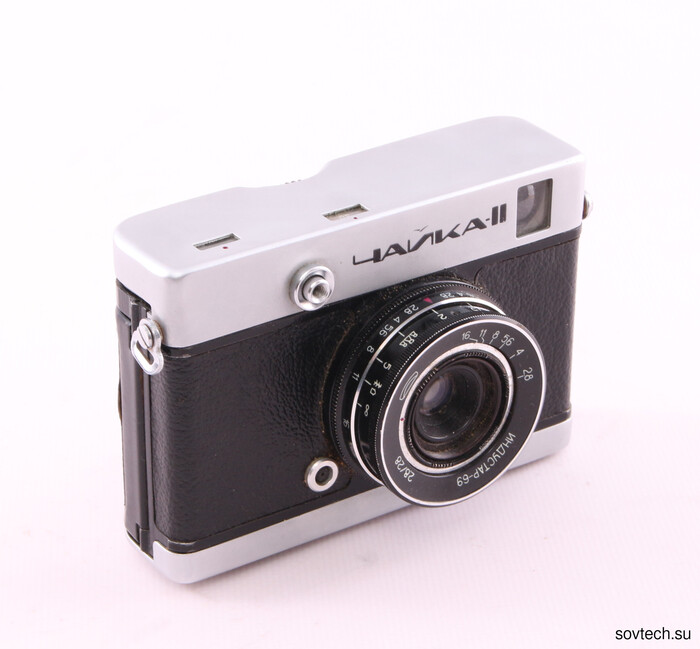

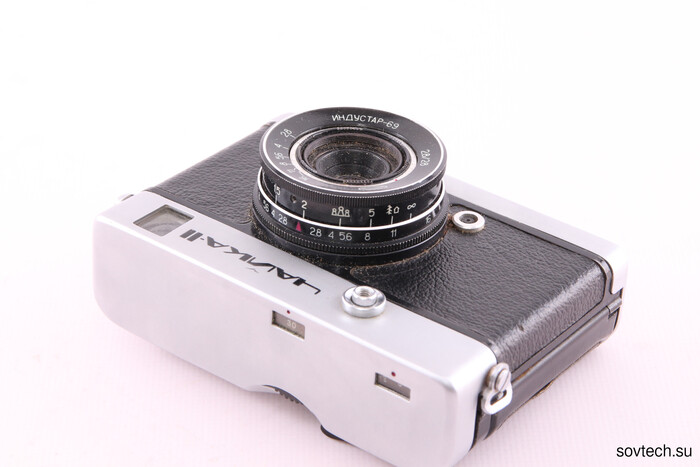

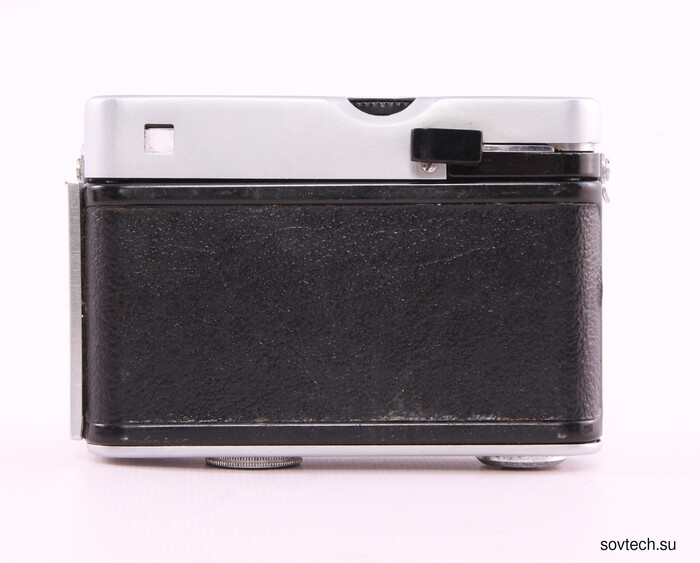

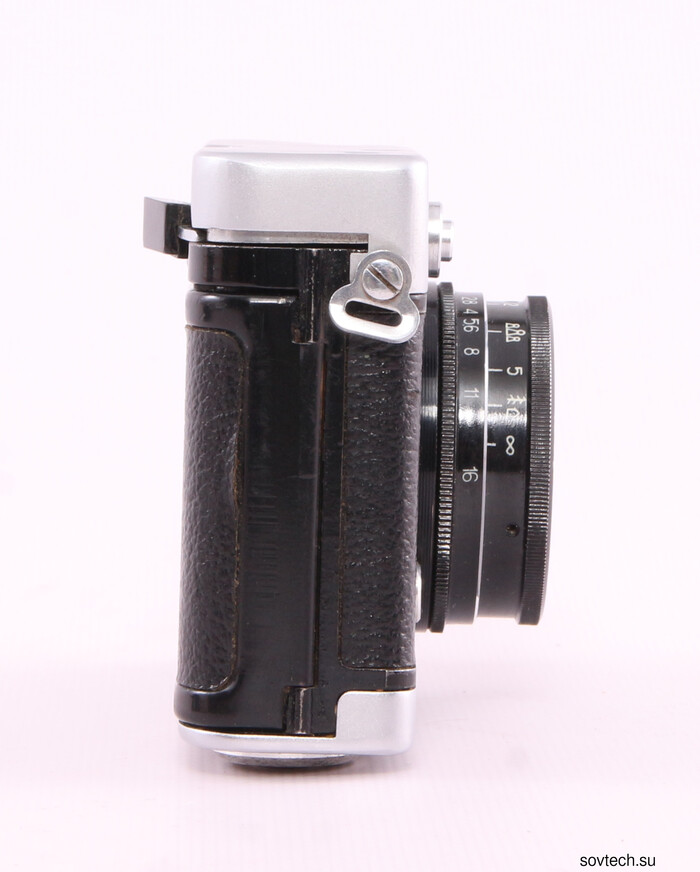

Продолжаем фотографировать и выкладывать коллекцию Черненко А. Сегодня это фотоаппарат Чайка-2.

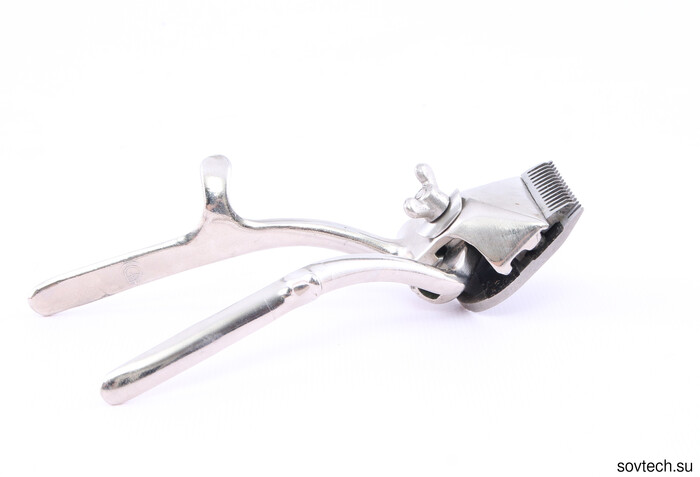

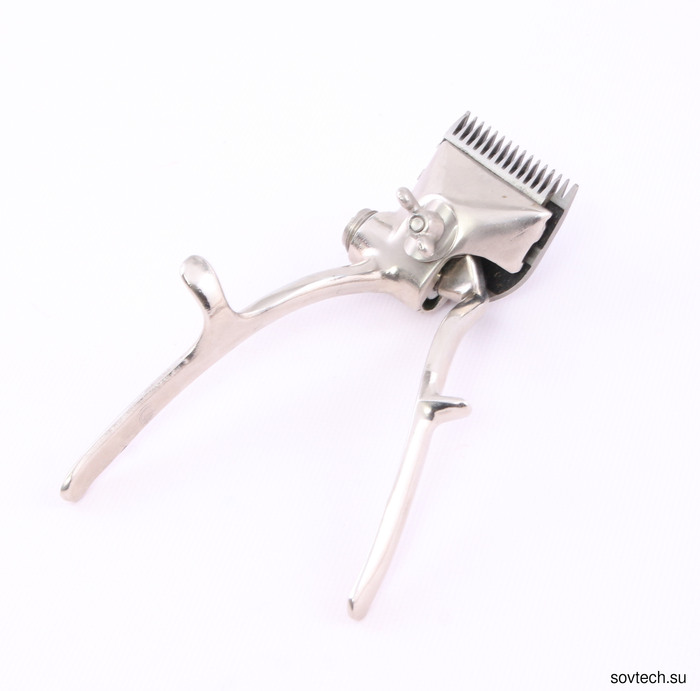

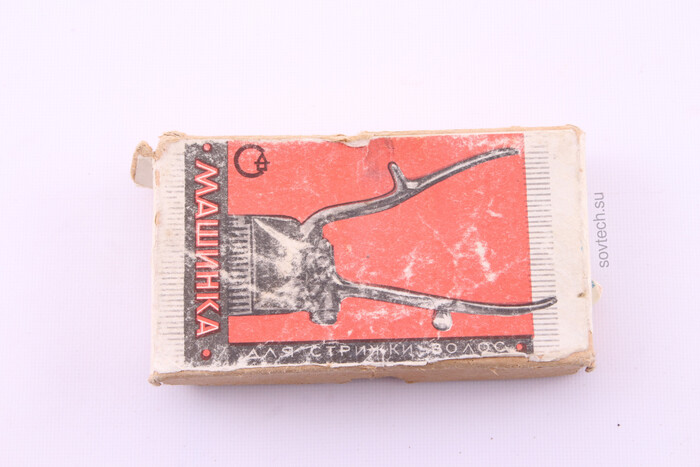

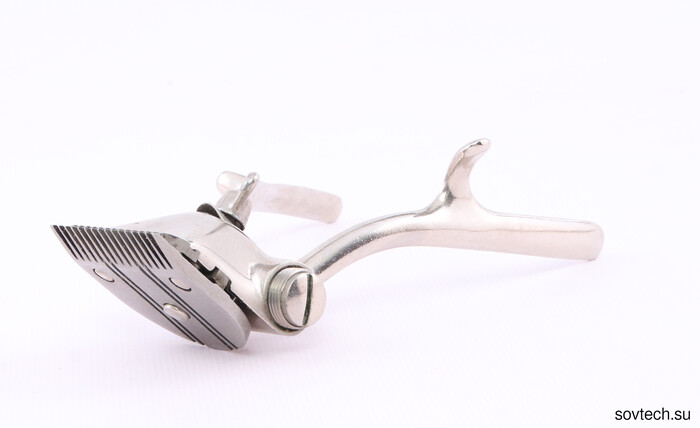

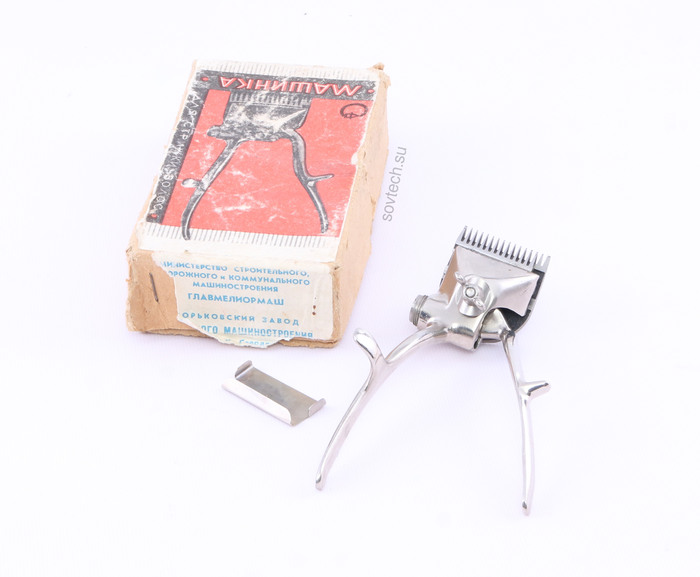

Сегодня в виртуальном музее советской бытовой техники машинка для стрижки волос, с которой вы наверняка встречались.

Производилась за Горьковском заводе торфяного машиностроения.

Завод вроде бы работает, но сайт "на реконструкции" уже длительное время. ОАО Торфмаш ликвидирован в 2003.

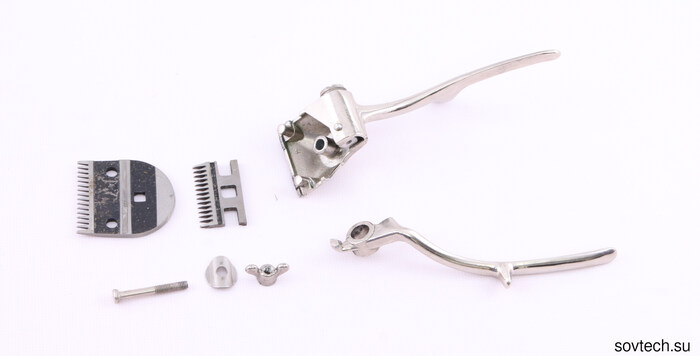

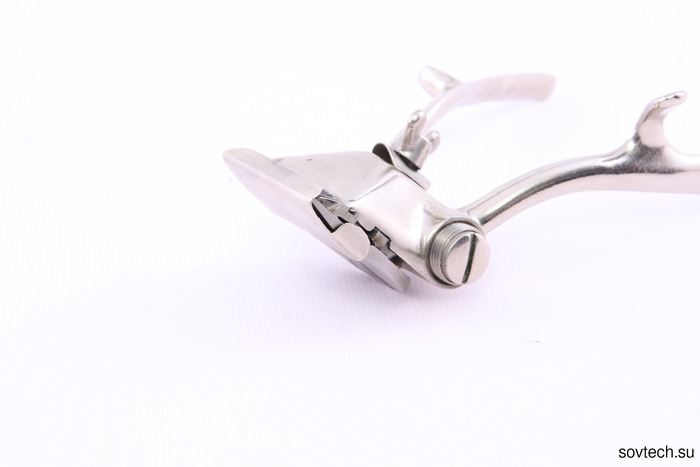

Машинка разбирается для чистки без использования инструмента. Можете оценить ее простоту. Пружина спрятана в полости и прикрыта заглушкой.

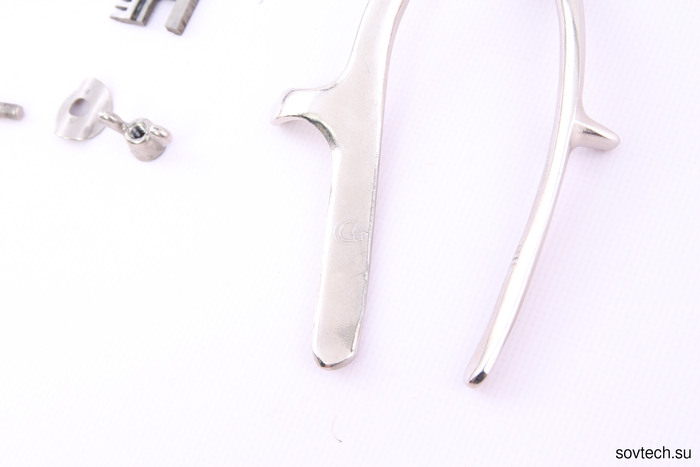

Товарный знак завода на рукоятке:

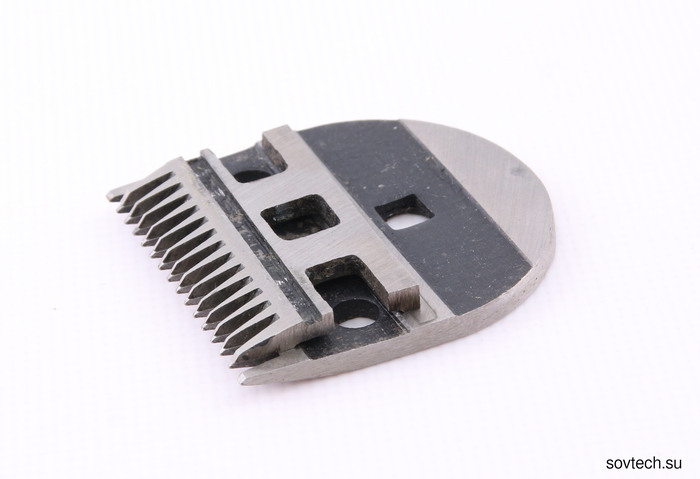

Ножницы, изготовлены из стали и шлифовкой созданы плоскости для соприкосновения.

Защитная заглушка:

Я конечно же полез искать первоисточник, откуда была скопирована модель, или это оригинальная конструкция? Поиски привели меня к американским машинкам. Вот образец 1922 года:

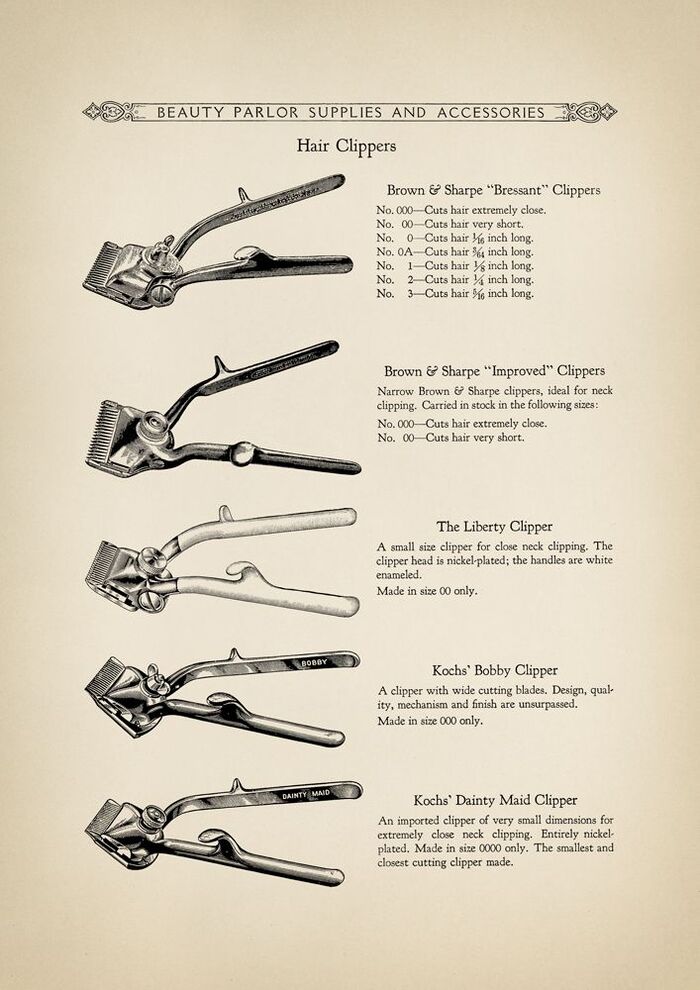

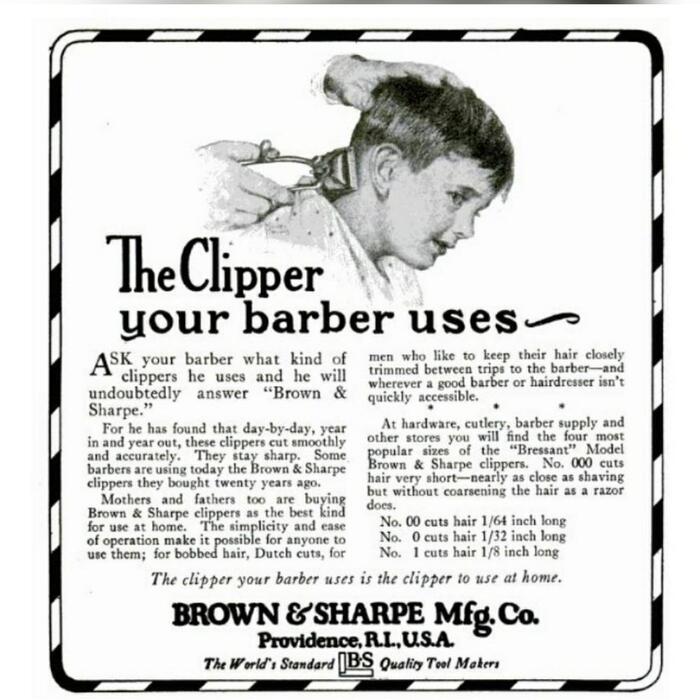

А вот реклама, правда без датировки. Видим визуально аналогичную от Brown&Sharpe:

Эта реклама датирована 1911 годом

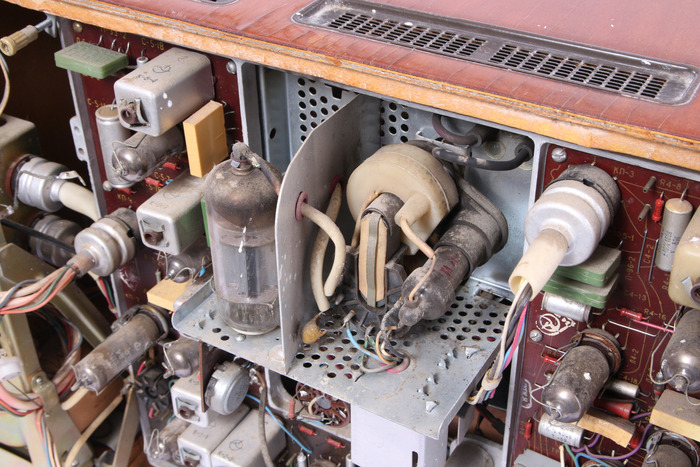

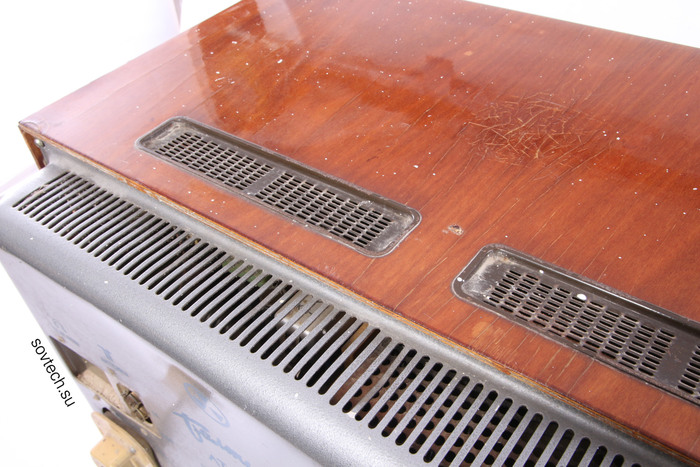

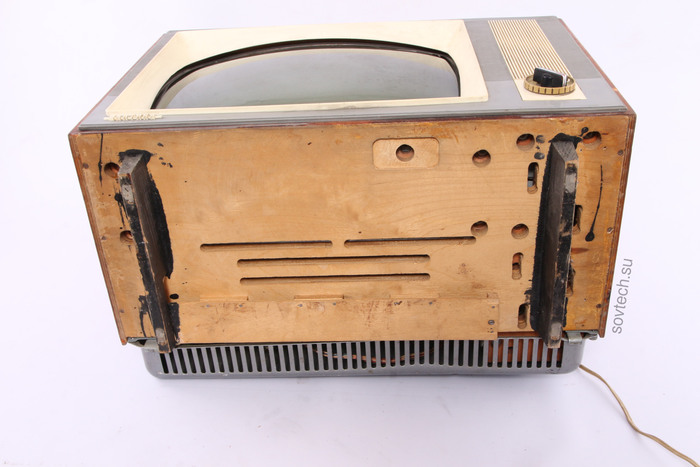

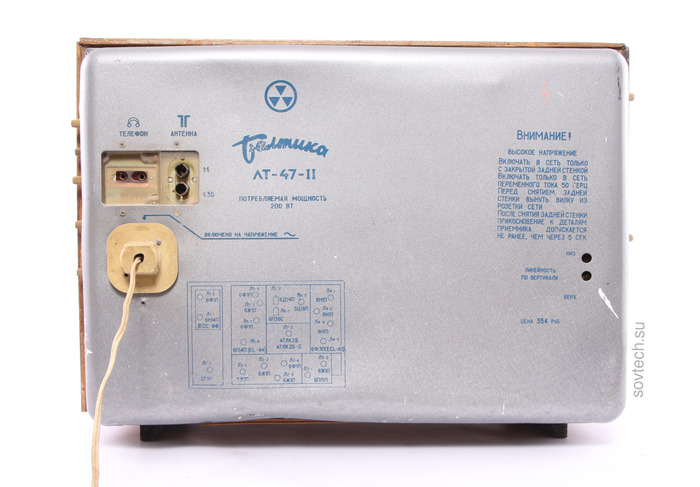

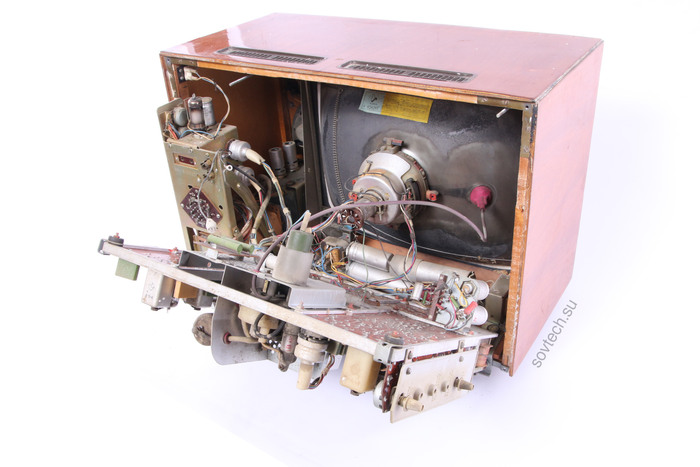

{Здесь обычное вступление, которое вы много раз читали}. Сегодня у нас телевизор Балтика ЛТ-47-II. 1969 года.

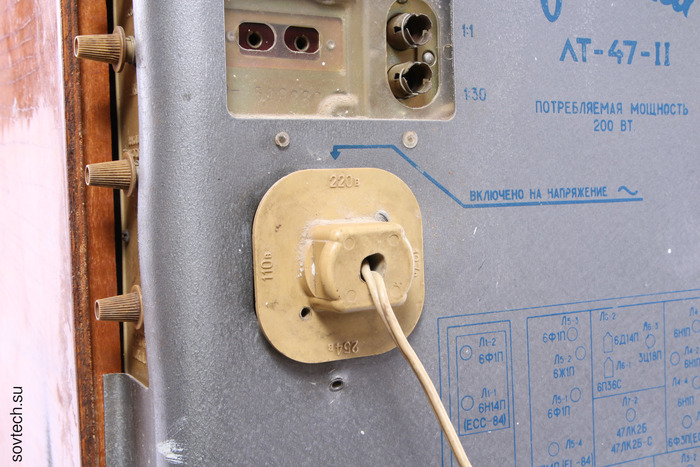

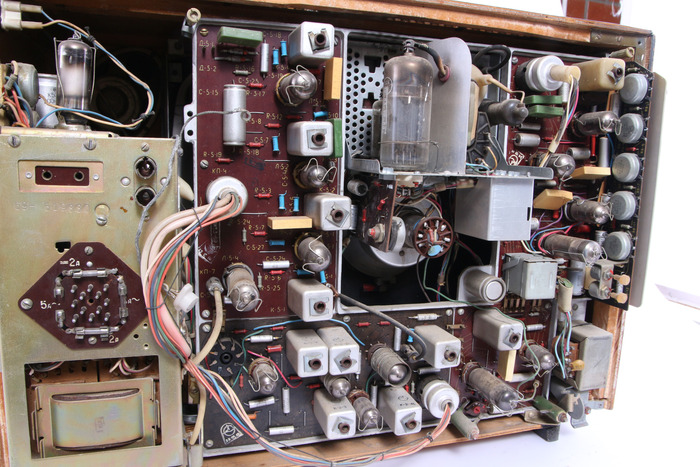

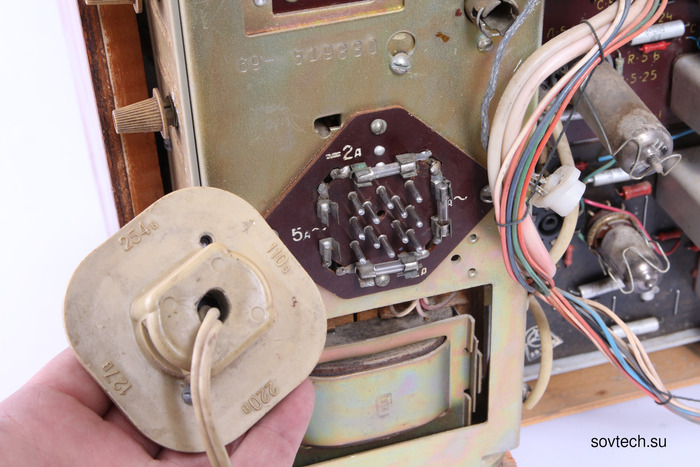

Разъем питания одновременно является селектором рабочих напряжений.

Катушка с намоткой типа "универсаль" на резисторе большого номинала, использованного как оправка.

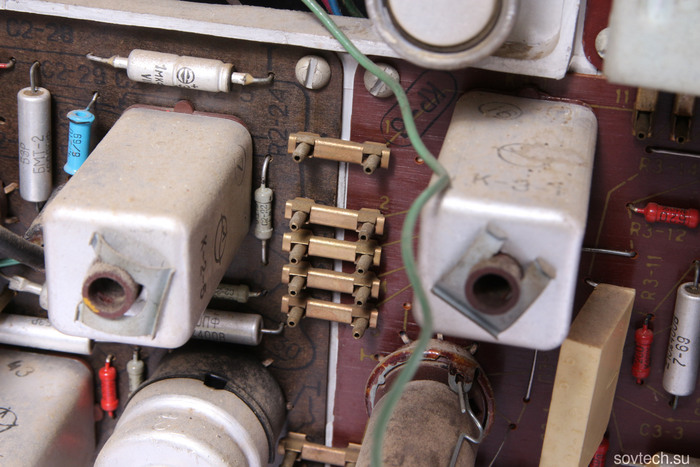

Межплатные соединения

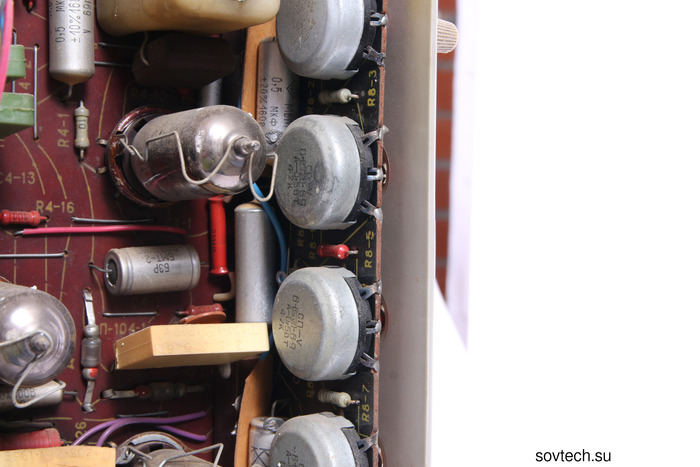

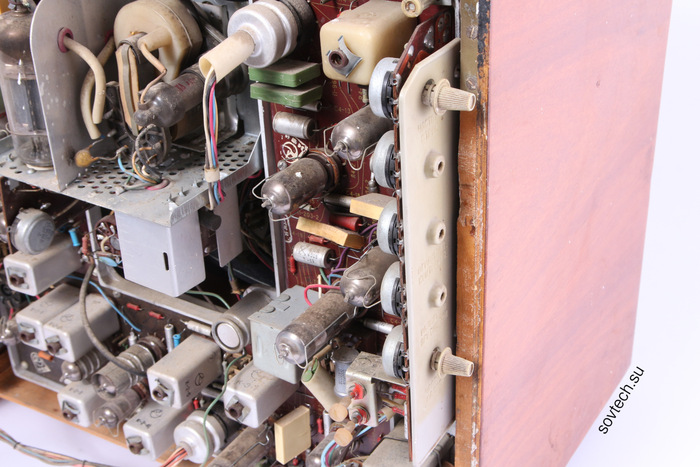

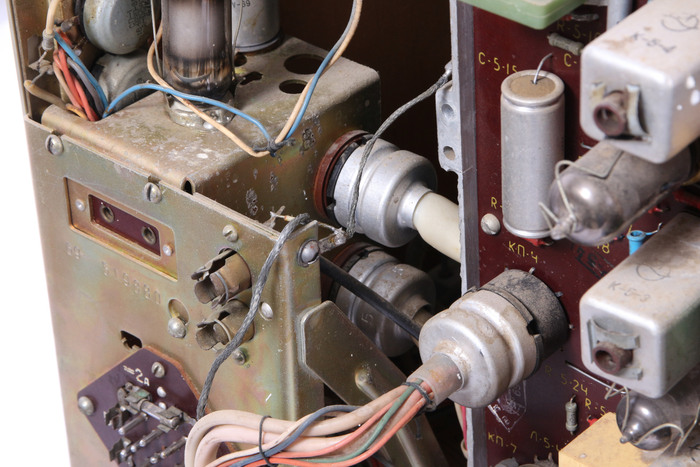

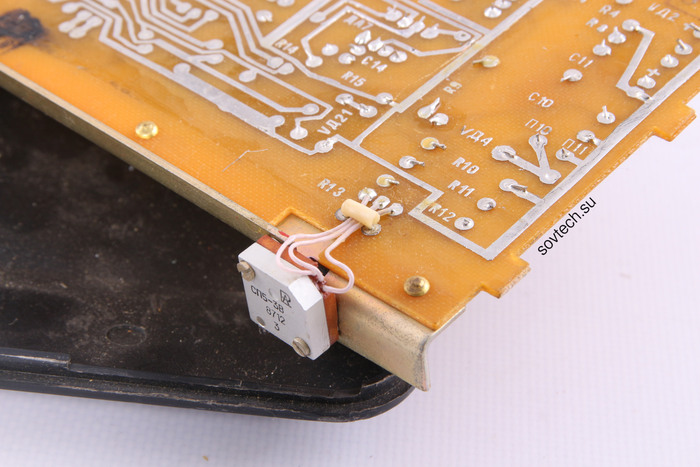

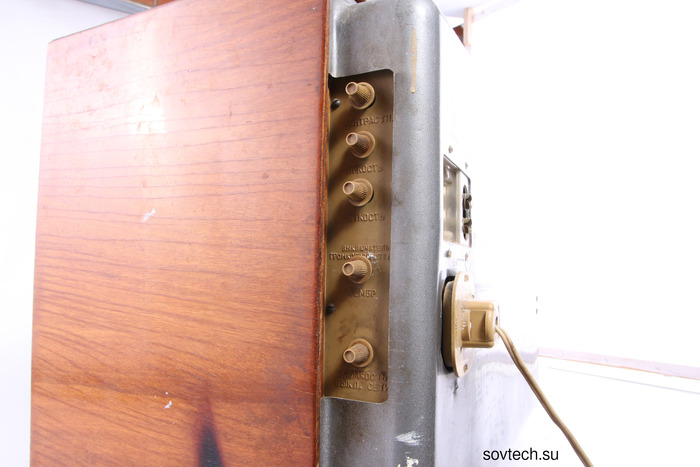

Довольно технологичный способ сборки переменных резисторов настроек на общую плату, вместо создания и распайки жгута.

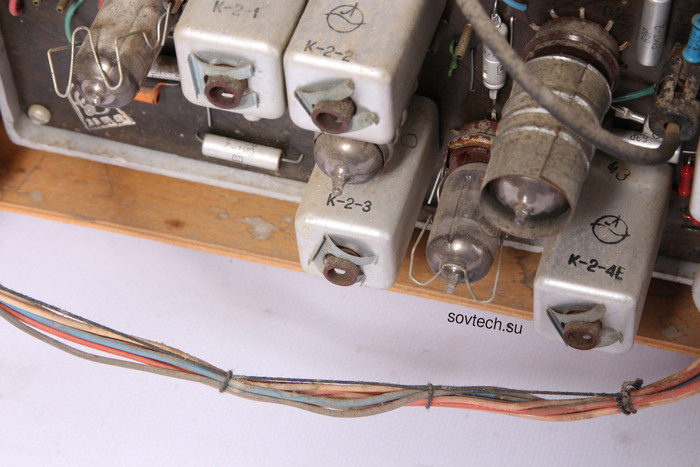

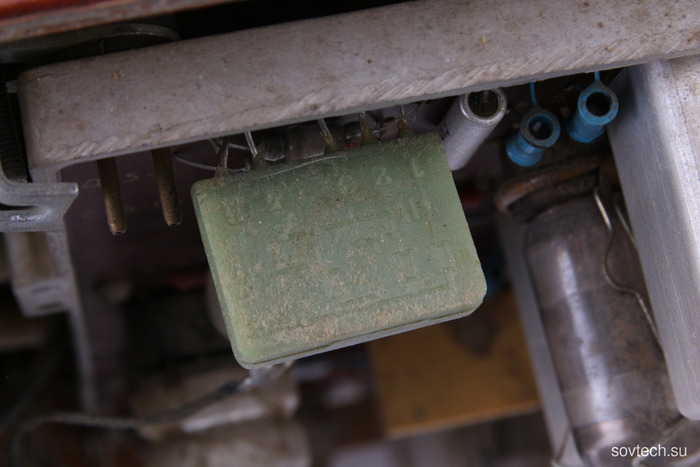

Микросборка:

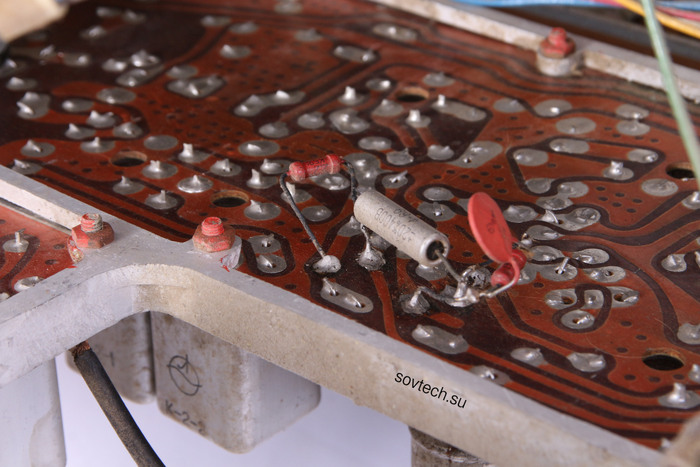

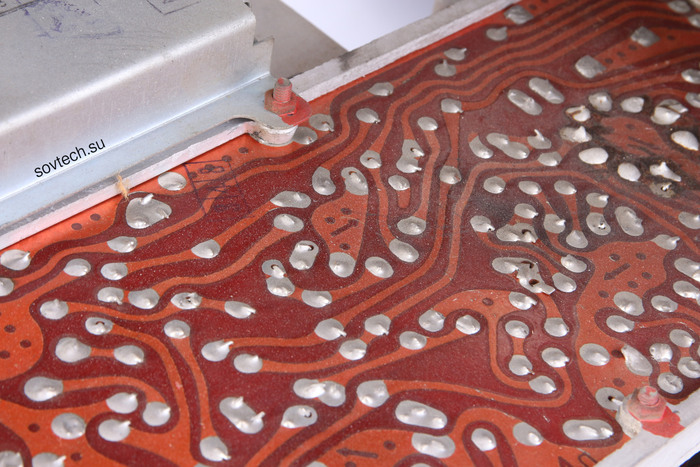

Теплые ламповые дорожки на печатной платы, рисовались вручную

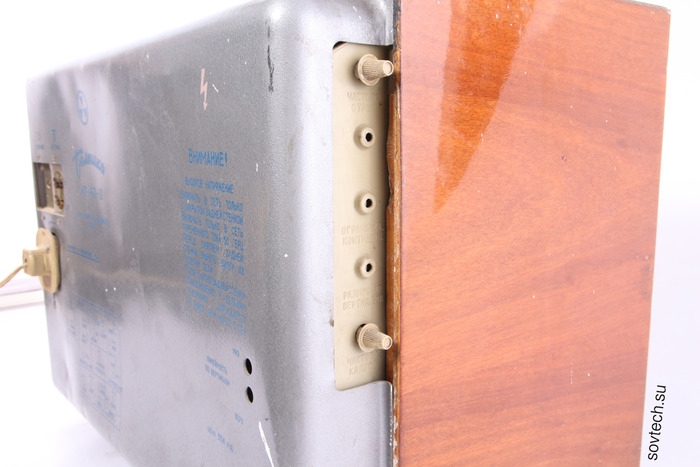

Межблочные соединители:

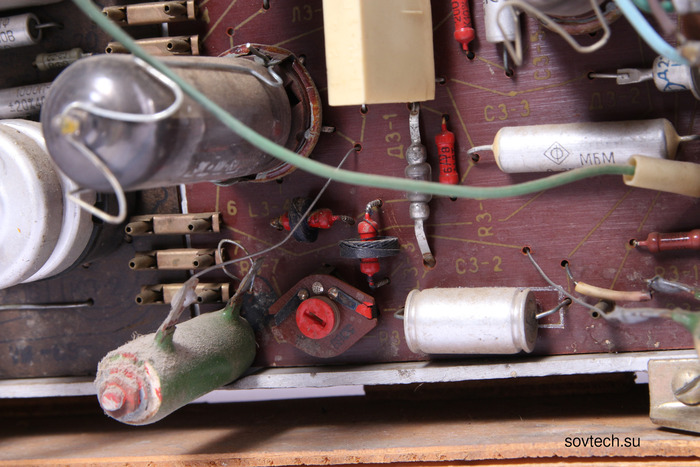

Следы ремонта:

Для любителей телеграма - ссылка в моем профиле

В прошлом году делал одну интересную штуку, а не поделился с вами историей.

Обратились ко мне ребята со студии «Светлые истории». Они организовывали выставку анимации «Случайная последовательность», и в поисках интересных идей приехали в гости к нам в мастерскую. Пообщавшись, решили скооперироваться и сделать трехмерный зоотроп. Мы такие делали, но гораздо большего размера, и с анимацией из вручную расставленных фигурок, купленных в магазине игрушек. Замысел был такой — я делаю техническую часть, сообщаю размеры внутреннего пространства, а дальше художник рисует анимированные фигурки, творчески ничем не ограниченный.

Хоть многие технологии мы уже использовали по отдельности, тут пришлось собрать их воедино. Закупился в магазине товарища (https://shop.robotclass.ru/) подшипниками, шкивами, валами, зубчатыми ремнями и сел рисовать конструкцию. В качестве привода использовал 60Вт синхронный мотор на 60 об/мин, так что шкивы под ремень брал с примерно одинаковым числом зубьев. Длинный зубчатый ремень, помимо передачи вращения от мотора одновременно играет роль демпфера, облегчая пуск мотора. Мотор грелся как скотина (хотя похоже для него это нормально), для успокоения добавил обдув.

Также для облегчения пуска, конструкцию платформы я сделал скользящей: при запуске и остановке она может провернуться на валу. Кадров заложили 16 шт — минимально необходимое, чтобы увидеть магию анимации. Большее число кадров сокращало сектор кадра на круге, что не очень хорошо. Синхронизация кадров при помощи индуктивного датчика и головок саморезов.

Когда мимо датчика пролетает головка самореза, стробоскоп делает «пых» освещая сцену. Для успеха нужно МНОГО света, ведь длительность вспышки очень мала. Я использовал самодельный светодиодный стробоскоп с мгновенной мощностью около 100 Вт. Кроме того нужно добавить схему генерации импульса подсветки и найти баланс между яркостью картинки и ее четкостью. Я остановился на длительности вспышки в 100 микросекунд.

На удивление, все заработало сразу и почти без нареканий. Опорный фанерный диск оказался немного кривоват, но датчик синхронизации спокойно работал с зазором в несколько миллиметров. Конфигурация постамента — торт, массу для снижения момента инерции максимально облегчал.

Когда механическая часть обрела форму, я нашел на складе акриловую полусферу и настала пора думать об анимации. Анимацией занимался художник Данил Стрижов. Мы быстро нашли общий язык, я объяснил ограничения на дизайн фигурок (Ограничения 3Д печати, требования к технологичности и механической прочности), сделали тестовые отпечатки, настроили софт, чтобы при обмене не было нежданчиков вроде поплывшего размера.

Фигурки решили печатать из двух половинок и склеивать — так исключалась постобработка с удалением поддержек, да и фигурки получались симпатичные и прочные. Печатал из белого ПЛА.

Вот так выглядит полный цикл анимации фигурки первого яруса — эквилибриста на велосипеде:

Пока шла печать — фанерный корпус покрыли морилкой и лаком. Для расстановки Данил по моей просьбе сделал шаблон, который я вырезал из картона на лазере. Расстановка вышла идеальная, до этого на наших каруселях было небольшое дрожание фигурок.

Дальше сборка, аккуратно приклеиваем все. Белые фигурки на черном фоне смотрятся вполне симпатично, так что экономим время на покраске. К сожалению к открытию выставки я не успел, инсталляция появилась на второй день после открытия и непрерывно проработала до января.

Художник использовал сильную сторону трехмерной печати — морфинг, фигурки не только движутся, но и деформируются.

Ну и конечно же видео с анимацией, побороть полосы от работы электронного затвора камеры я не смог.

Продюсер: Иван Вторых
Художник: Данил Стрижов
Инженер: Павел Серков
Коллаборация со студией Светлые Истории, Екатеринбург, 2023 год. (Что-то сейчас сайт у них прилег, вот их ютуб. и вконтакте)

Понедельник - традиционный день нового экспоната в виртуальном музее советской бытовой техники. Сегодня это примус Рекорд-1 1984 года. К сожалению на горелке отсутствует отражатель пламени:

Удивительно, что в 1984 году без изменений производилась модель Primus №1 конца XIX века. В СССР она производилась с 20х годов вплоть до развала страны.

Примус - это устройство для сжигания жидкого топлива для приготовления пищи. Их сразу же оценили путешественники - посреди снежного поля или на склоне горы дров не найти.

Принцип работы такой же, как у паяльной лампы - жидкое топливо, под давлением воздуха, накачанного насосом, поступает в подогреваемую пламенем испарительную камеру, превращается в пар и сгорает. Для ограничения расхода топливаОтсюда два следствия - топливо должно быть чистым, иначе все будет в копоти и жиклер будет засоряться. И второе - для запуска предварительно камеру испарения надо подогреть, для чего под ней блюдце. В него заливали топливо, поджигали, и когда камера разогревалась - примус запускался.

Выше на фото органы управления. Надо больше пламени - пару раз качаем насос. Надо убавить - отворачиваем винт слева и стравливаем давление. Предохранительного клапана нет, если постараться - может и взорваться.

По разным примусам и другим горелкам на жидком топливе, их истории фундаментальный труд в своем ЖЖ публиковал @ErmiAk который горячо рекомендую к изучению: https://ermiak.livejournal.com

Сегодня понедельник, а значит новый экспонат в виртуальном музее советской бытовой техники. Сегодня это сетка академика Павловского, для защиты от комаров, людей работающих на открытом воздухе.

Сетка изготовлена из хлопчатобумажного шнура, пропитанного студнем, своим запахом отпугивающим комаров.

Но это советское изделие, и вам не продадут студень для пропитки сетки в удобной упаковке по 9.99, вам дадут рецепт! (это 1950е, хотя сама сетка - середины 70х)

Для приготовления студня для пропитки 100 сеток нужно взять:

2,5 кг Ацетилцеллюлозы
25 кг Ацетона
10 кг диметилфталата
Растворить 1 часть ацетилцеллюлозы в 10 частях ацетона и добавить 4 части диметилфталата. Соль, перец по вкусу.

Если нет возможности приготовить студень - дают альтернативный рецепт:

взять 10 частей дегтя и 90 частей 5% водного раствора едкого калия.

И наконец есть третий рецепт:
20 частей лизола или нафтизола, 10 частей скипидара и 90 частей воды. Ну и просто возьмите 2-3% водную эмульсию препарата СК-9

Другое советское средство от комаров из стран СЭВ, из Чехословакии:

На пикабу выкладывали уже другого представителя реппелентов - ДЭТА: Эмульсия от комаров и прочих насекомых "ДЭТА"
